Khay hứng nước cho bình xà phòng (Soap Dispenser Tray)

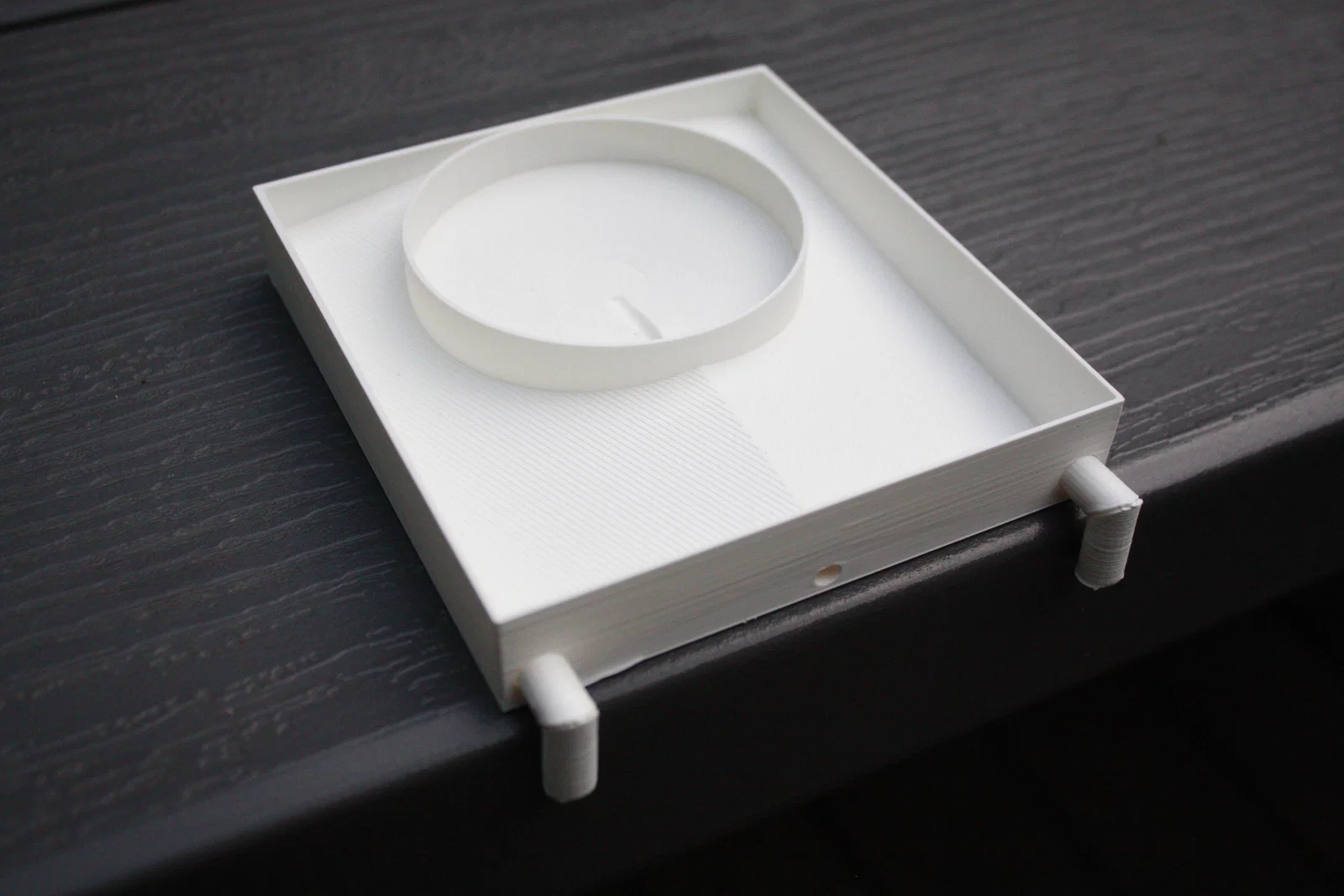

Đây là khay hứng nước nhỏ giọt (drip tray) mình thiết kế riêng cho SimpleHuman ST1043, nhưng nhìn chung sẽ vừa với hầu hết chai/bình xà phòng đường kính 70mm trở xuống. Khay giúp nước và xà phòng từ tay bạn chảy đúng hướng vào bồn rửa — đúng chỗ cần chảy. Các ống dẫn nhỏ giọt (drip tubes) cho phép bạn đặt bình xà phòng ở nhiều khoảng cách khác nhau so với bồn rửa. Mấy ống này cũng giúp bình xà phòng và khay không bị xê dịch khỏi khu vực bồn rửa. Ngoài ra còn có một rãnh dẫn để hướng nước đi xa khỏi vị trí bình xà phòng.

Mình in bản của mình bằng Jessie PLA. Chất lượng thấy cũng ổn. Nhớ bật brim trong PrusaSlicer.

Lắp ráp:

Dụng cụ cần: ngón tay. Phụ kiện cần thêm: keo Super Glue (không cần hãng nào cụ thể, miễn dán dính các phần lại với nhau) và giấy nhám (một vài trường hợp. Không yêu cầu độ nhám cụ thể.)

1. In tất cả các chi tiết trong file.
2. Gỡ brim khỏi tất cả các chi tiết (nếu có).
3. Nạo/ráng lại phần trong của ống drip tubes (phía nằm trên mặt bàn in) bằng dao, kềm cắt (flush cutters) hoặc mũi khoan để loại bỏ brim (nếu có).
4. Dán ống có nhãn “1” vào ống ngắn. (Nếu bạn không thấy số nào thì cứ dán ống ngắn vào ống dài hơn. Xem hình.) Chờ keo khô.

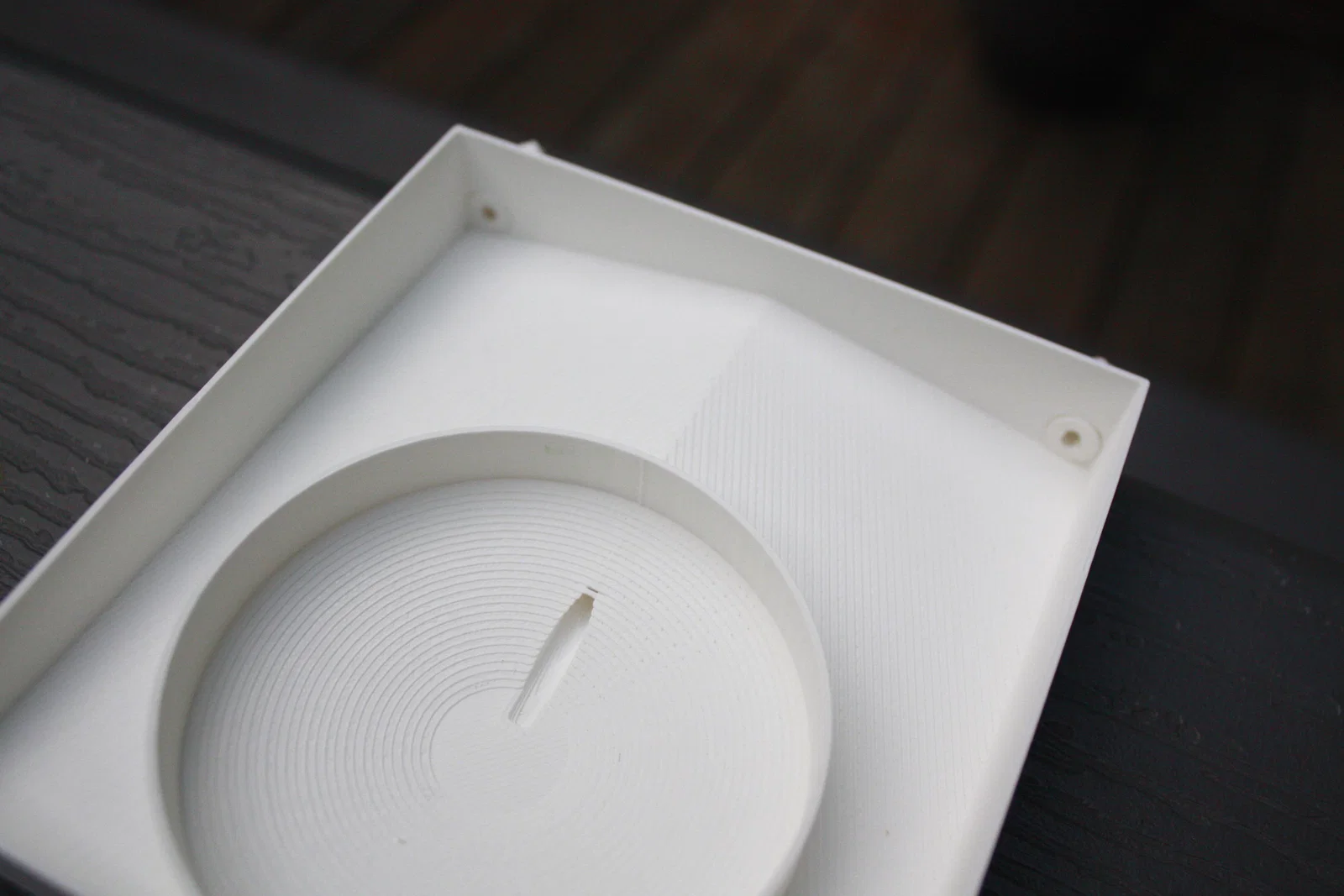

1. (Đáng lẽ đây là bước 5.) Cắm các ống vào lỗ trên thân chính. Hướng xoay tùy bạn. Bạn có thể để ống như hình đầu hoặc như hình thứ hai. Miễn sao bạn thấy ổn, miễn là đầu ống hướng xuống. (Nếu ống không vừa, dùng giấy nhám chà cho vừa.)

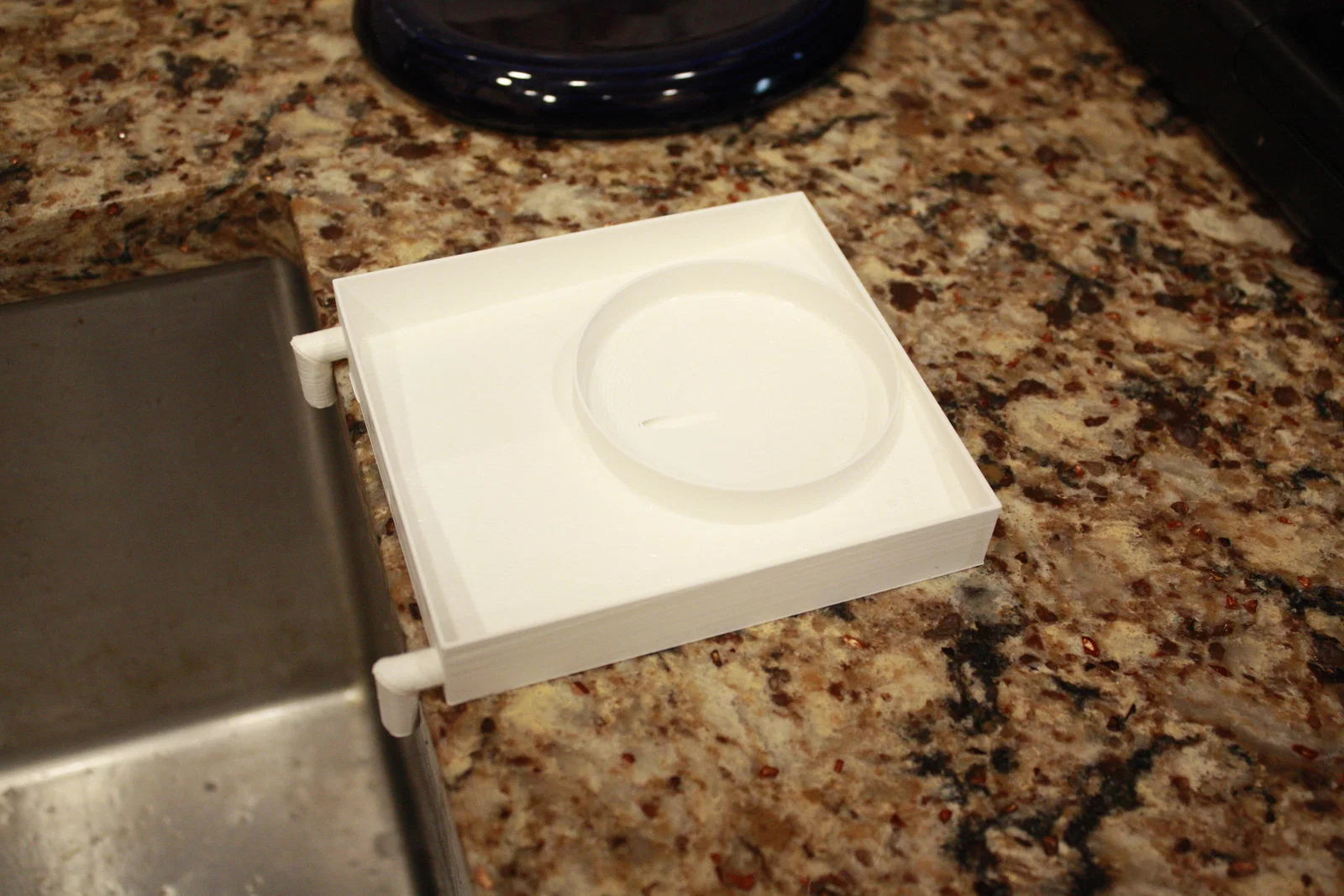

2. (Bước 6.) Kiểm tra ống đã được cắm hết vào chưa. Nó sẽ trông giống như hình.

3. (Tùy chọn, Bước 7) Dùng keo để cố định ống vào thân chính. Mình không làm bước này để lỡ có rớt xuống bồn rửa làm gãy ống thì còn dễ xử lý.
4. (Bước 8) Chuẩn bị chỗ đặt khay bằng cách lau khô khu vực đó.

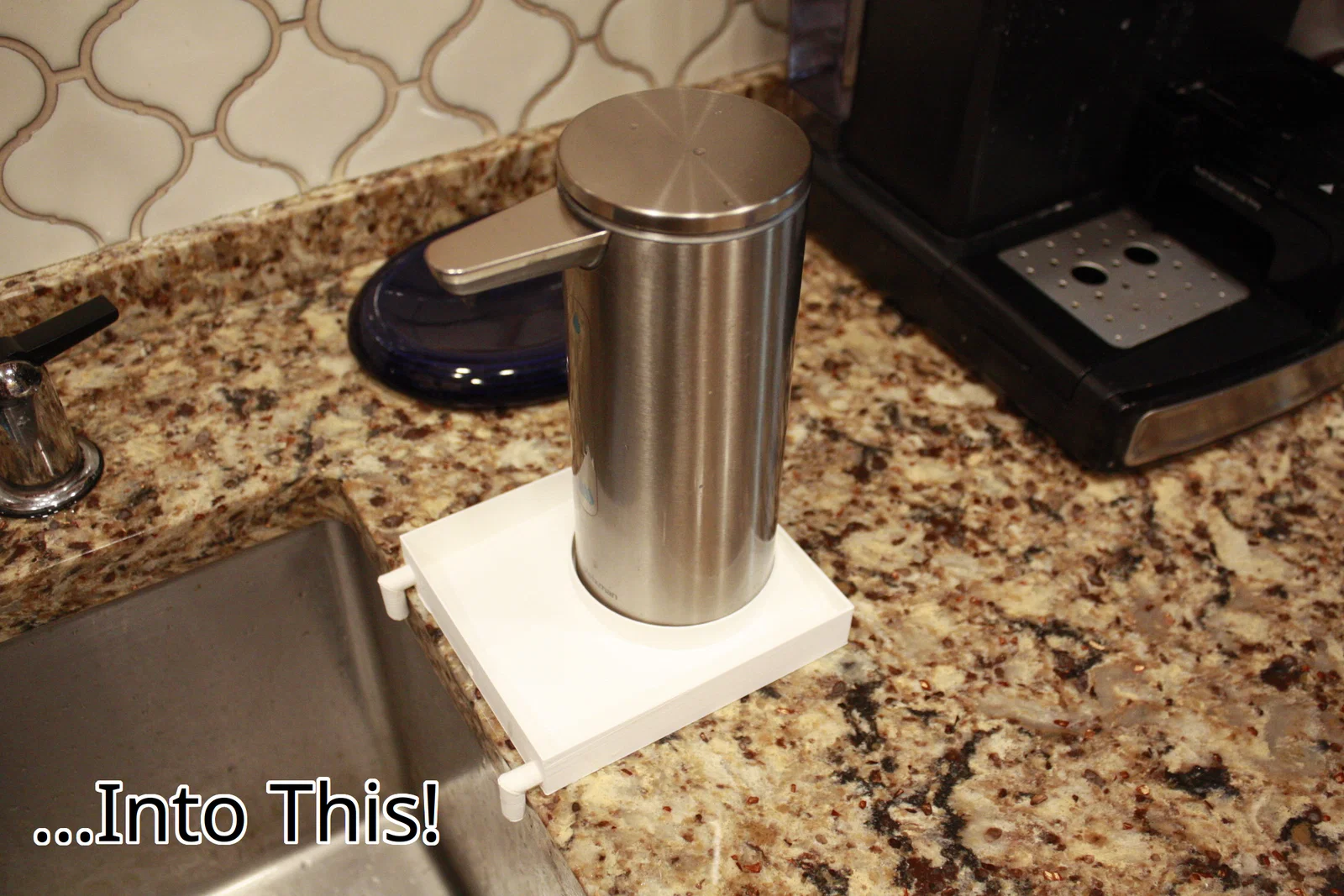

5. (Bước 9) Đặt bình xà phòng vào phần tròn trên khay.
   Vậy là bạn đã lắp xong.

Tự hào thiết kế tại Hợp chủng quốc Hoa Kỳ, không dùng trí tuệ nhân tạo, bằng TinkerCAD.

Mình không chịu trách nhiệm cho bất kỳ chấn thương, tử vong hoặc thiệt hại tài sản nào phát sinh từ việc sử dụng món này, dù thực tế muốn bị chấn thương nặng hay tử vong do dùng cái này thì chắc bạn phải dùng sai rất nghiêm trọng.

PHIÊN BẢN 1.0 | 5/June/2025

Cập nhật: Thêm các ống drip tubes thay thế phòng khi ai đó cần đồ thay. (6Jun2025)
