Deej Volume Mixer - 5 sliders (Mixer 5 thanh trượt cho deej)
Mixer đơn giản cho phần mềm deej volume control, dùng 5 slider là đủ cho hầu hết ứng dụng. Chạy với Arduino Pro Micro, đấu tín hiệu vào A0–A3 và A6, lắp bằng vít M2 và heat set inserts cho tấm lưng.
Mô tả

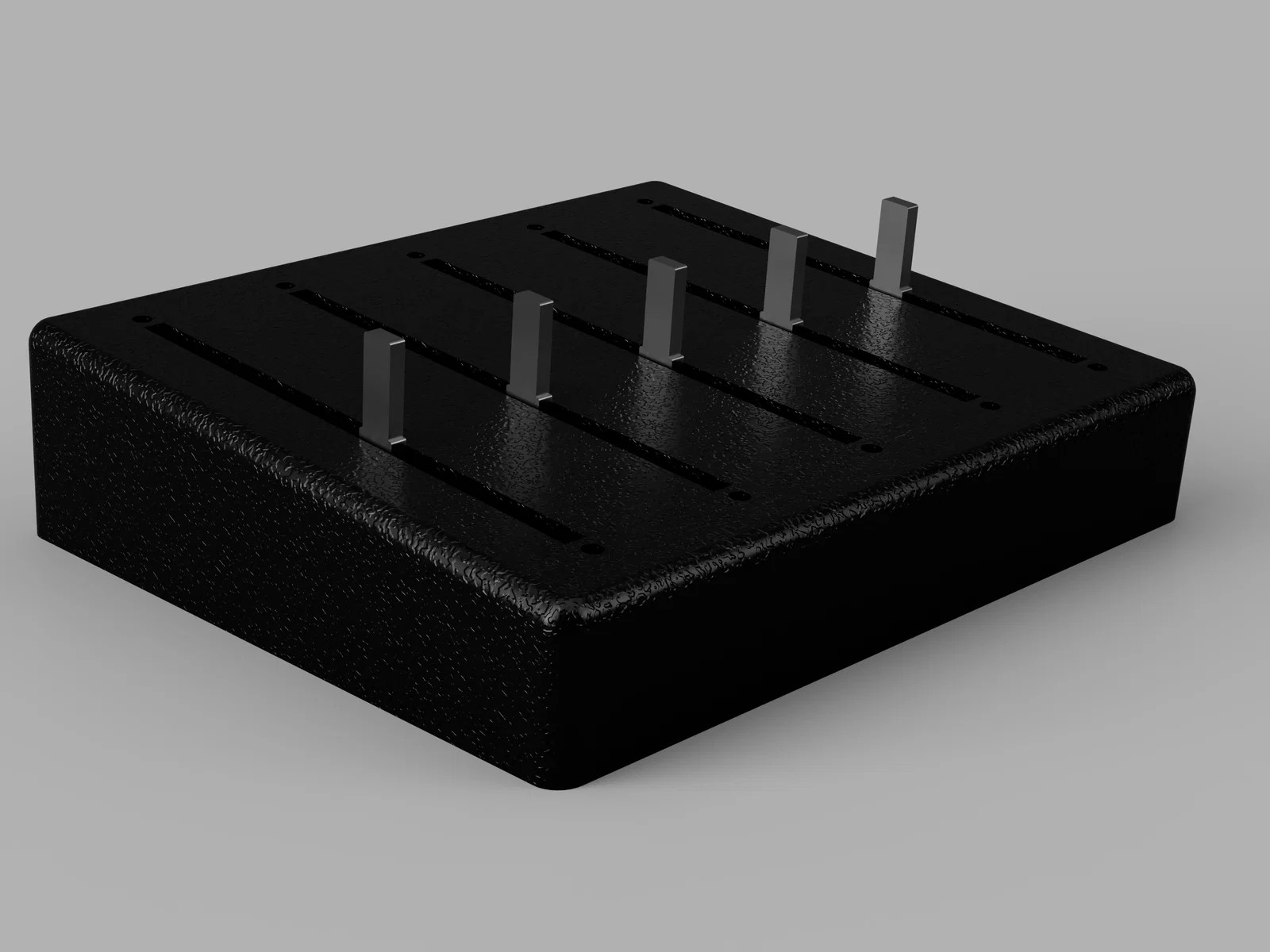

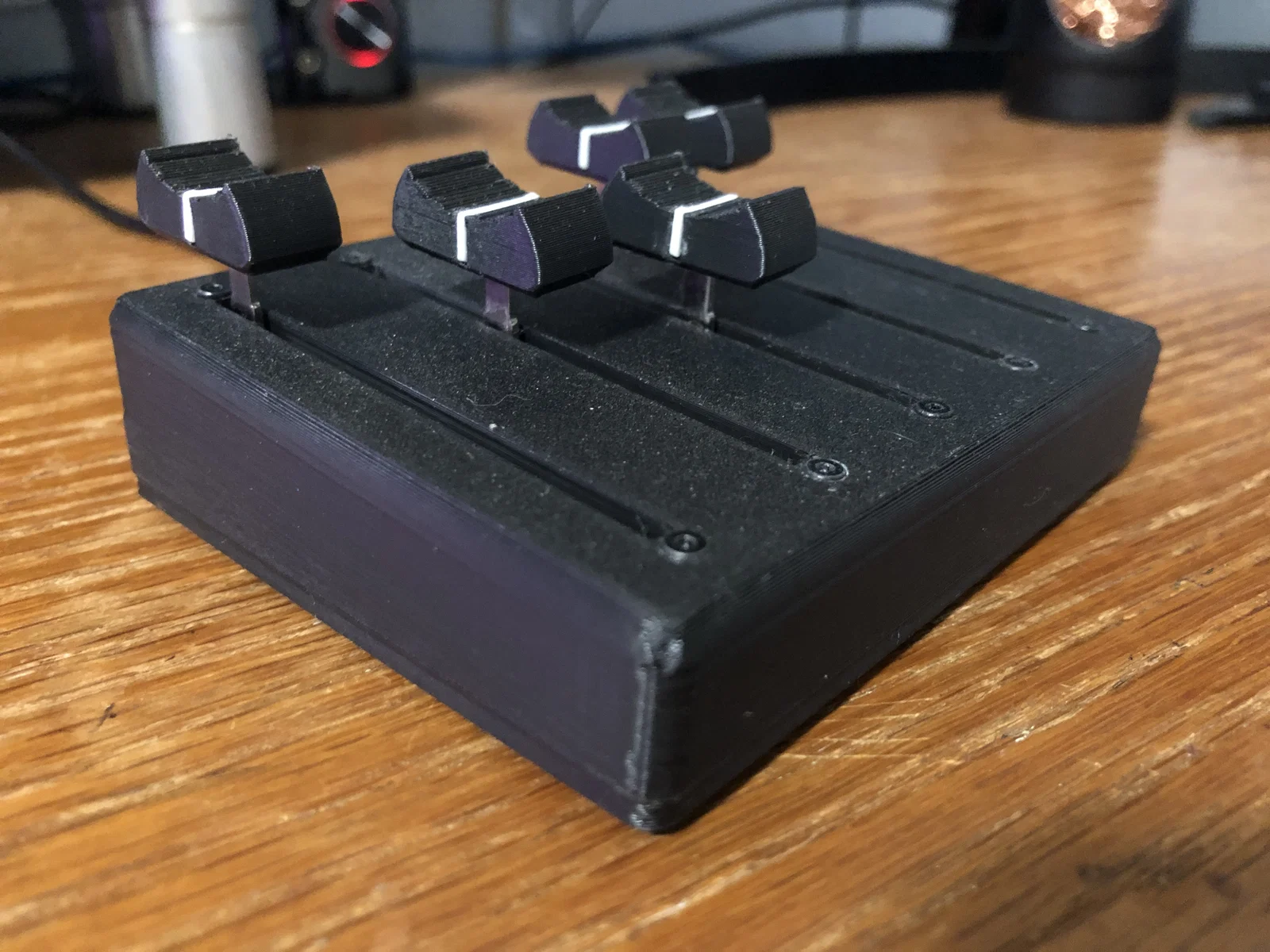

Đây là cái mixer mình làm để dùng với phần mềm điều khiển volume deej. Nó dùng 5 slider, với mình vậy là đủ cho tất cả app mình hay xài.
Mạch dùng Arduino Pro Micro. Mình đấu dây các slider vào A0 - A3 và A6.
Tất cả được bắt vít lại bằng bu-lông m2x6mm. Mình dùng loại đầu rất thấp (low profile) nên mặt trước nhìn khá phẳng. Tấm lưng bắt vào 4 cái heat set threaded insert m2x đường kính ngoài 3.2mm x dài 3mm.
Linh kiện:
- 14 bu-lông m2x6mm đầu thấp (low profile) (link)
- 4 heat set insert m2x OD 3.2mm x L 3mm (link)
- 1 Arduino Pro Micro (link)
- 5 B103 Linear slide potentiometers (link)
Sau khi in xong cái vỏ, bạn cần cắt phần cầu nối hy sinh (sacrificial bridges) trong các lỗ bắt vít của tấm đáy.
Đấu dây (Wiring):
Mình nối các chân signal của slider vào A0 - A3 và A6. Các chân GND và 5V thì nối chung lại với nhau, rồi nối về GND và 5V trên Pro Micro.
Đây là vị trí các chân cần nối vào.

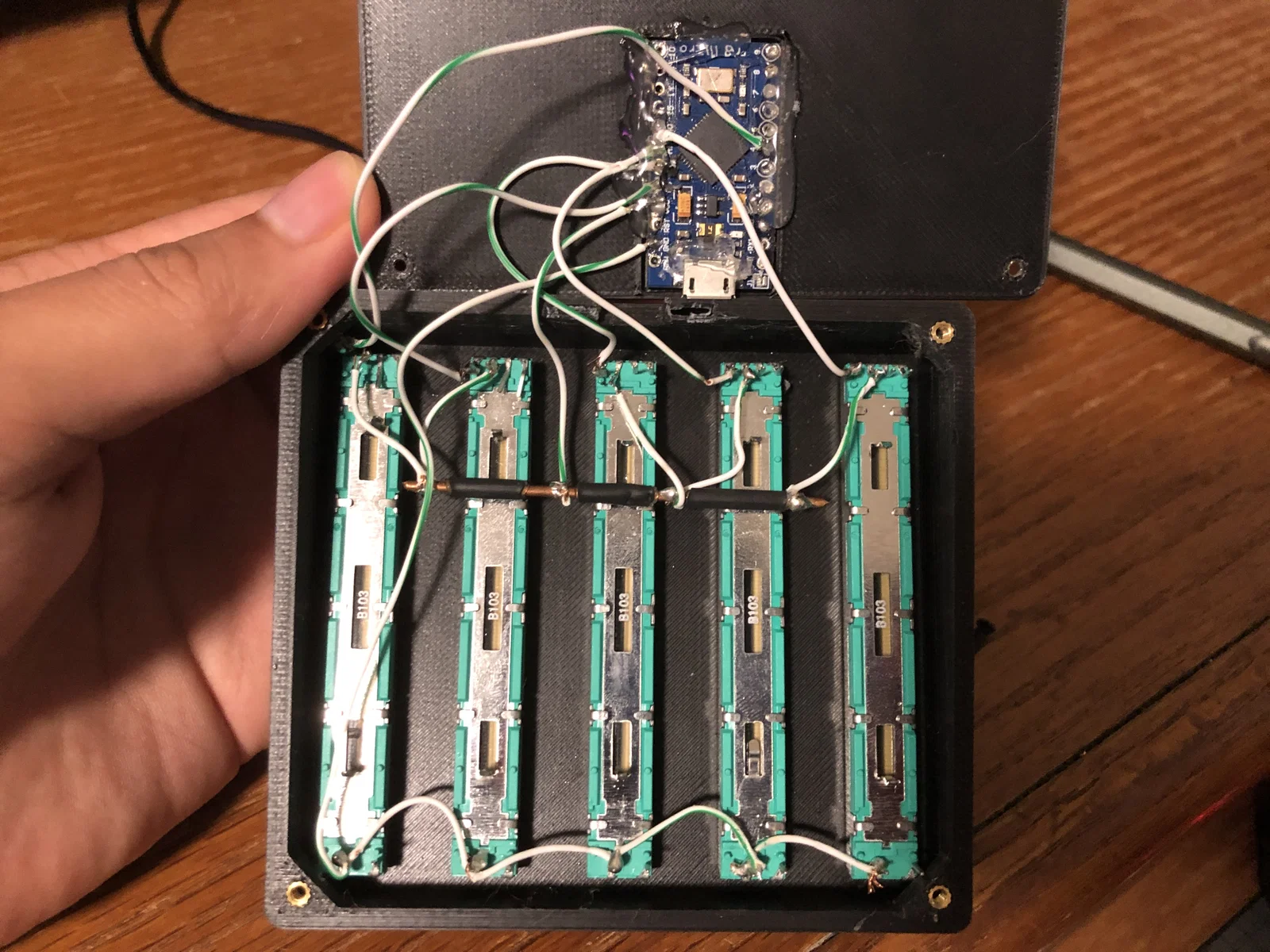

Đây là hình phần đi dây. Mình có thử dùng một đoạn dây đồng làm bus bar cho GND, nhưng có thể cách dễ hơn là cứ nối từng cái giống như mình làm với chân VCC.
