Bảng mạch Seeed Studio XIAO SAMD21 với tính năng đa dạng

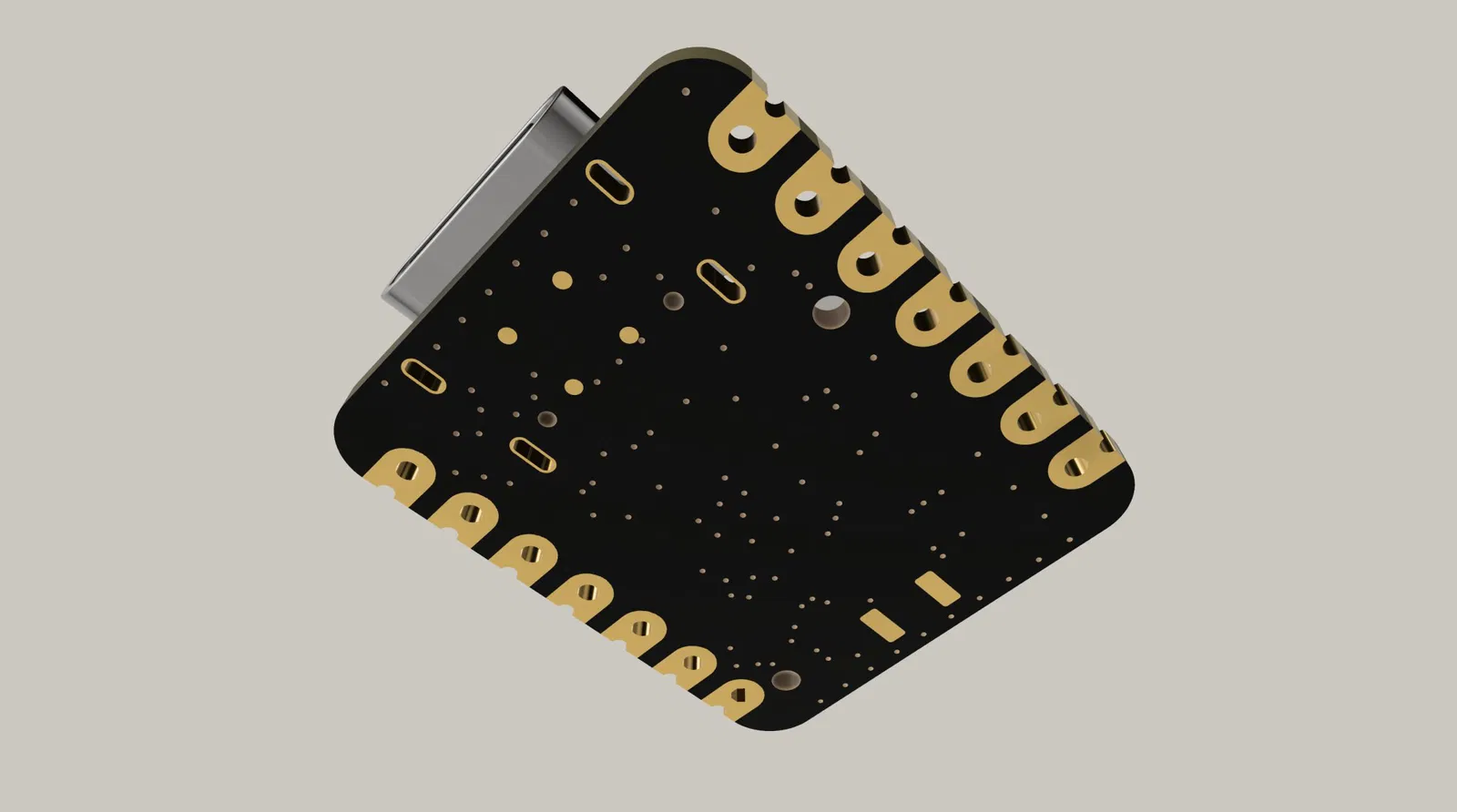

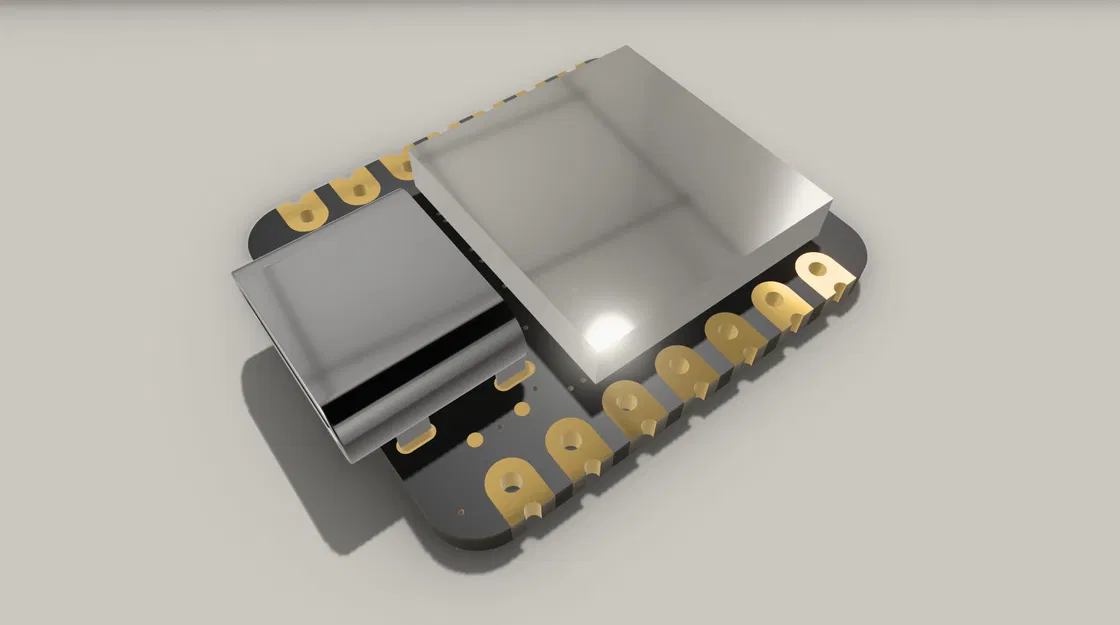

Đây là một mô hình tỷ lệ của Seeed Studio XIAO SAMD21, một bảng mạch ATSAMD21G18A-MU với nhiều chức năng hữu ích và có giá 5.40 đô la. Trang sản phẩm cho thiết bị này có thể tìm thấy ở đây.

Nó được thiết kế cho những người sáng tạo xây dựng điện tử để bao gồm trong quá trình thiết kế của họ, vì nó loại bỏ quy trình đo lường phức tạp để phù hợp khi thiết kế những chiếc đèn/đồng hồ/robot/tương tự.

Nếu bạn muốn xem mô hình 3D màu trong trình duyệt của mình và với AR tùy chọn, điều này có sẵn trực tiếp tại trình xem Shapr3D ở đây.

Nếu bạn xây dựng một cái gì đó và sử dụng điều này như một tài sản, hãy làm tôi vui bằng cách đăng nó trong phần tạo ra!

Dung sai

Khi thiết kế các thứ sử dụng mô hình này, theo kinh nghiệm của tôi, việc thêm 0.2mm xung quanh bảng mạch sẽ dẫn đến một sự vừa vặn chặt chẽ giữ thiết bị ở vị trí. Tuy nhiên, các bảng mạch của bạn có thể có những khác biệt nhỏ tùy thuộc vào lô hàng, hoặc có thể cài đặt máy in của bạn sẽ cần nhiều hoặc ít khoảng cách hơn. 0.2mm có lẽ là một điểm khởi đầu tốt.

Người ta đề xuất rằng một khoảng cách 0.4mm được đặt xung quanh cổng USB-C, vì điều này không nên là một sự vừa vặn quá chặt chẽ.

Các phiên bản

2023.10.04: Cập nhật độ dày bảng mạch, chiều cao cổng USB-C và độ lệch đến bảng dựa trên phản hồi.

2023.09.06: Tải lên ban đầu.
