Nắp trước cho máy hiện sóng Tektronix 465

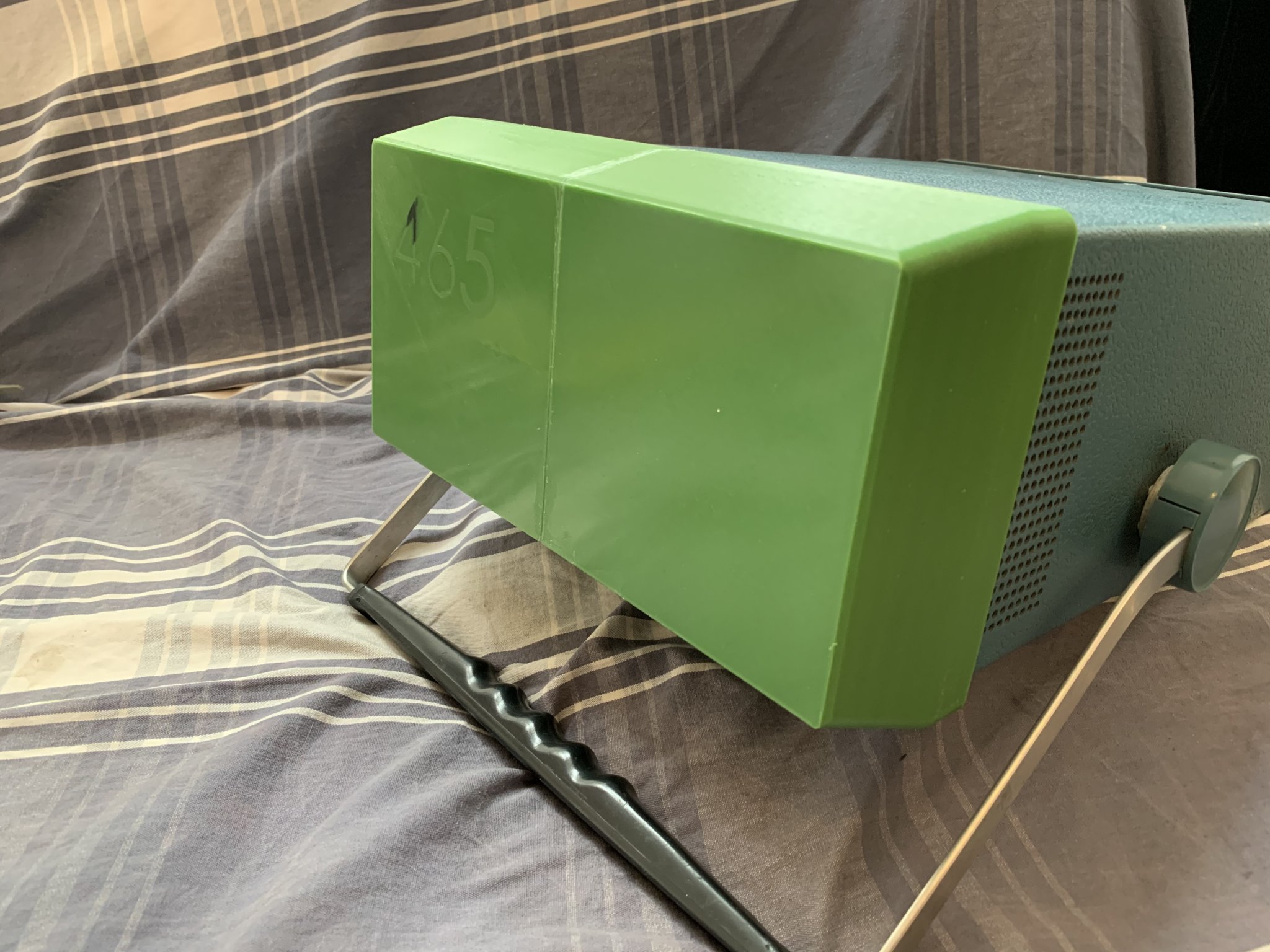

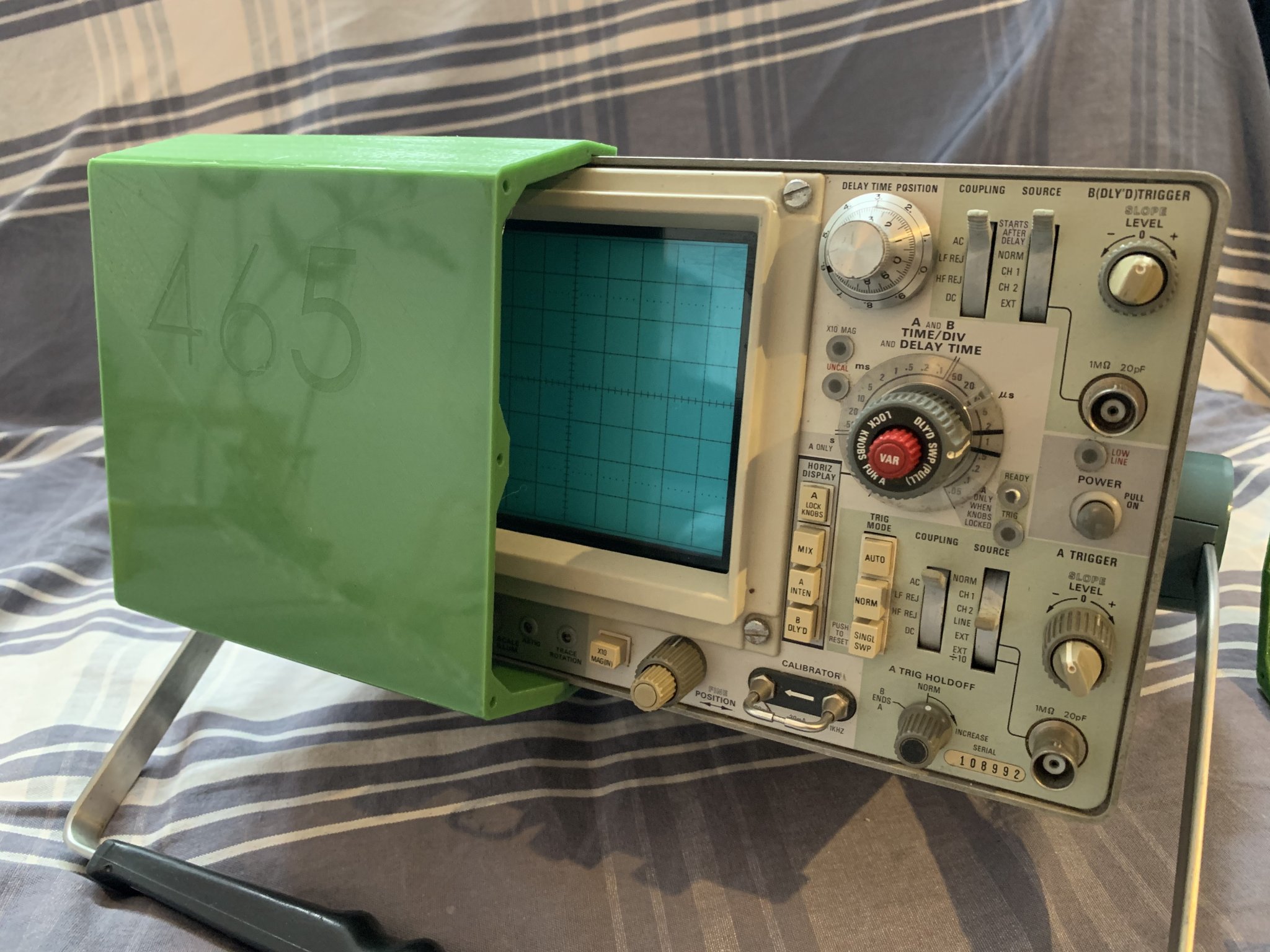

Xin chào, đây là một bìa trước được thiết kế cho Tektronix 465 nhưng có thể phù hợp với 465B (nhưng không phải M) hoặc các máy đo Tektronix khác. Nó vừa vặn và sẽ không rơi ra nhờ vào các kẹp giữ nó ở vị trí. In nó với ít nhất 2-3 lớp để máy đo có thể nghỉ trên bìa nếu bạn muốn tháo rời nó.

Tùy thuộc vào máy in của bạn (cài đặt), nó mất khoảng 16-18 giờ để in tất cả các phần và khoảng 200g PLA. Vẫn rẻ hơn so với việc mua một cái cũ nguyên bản...

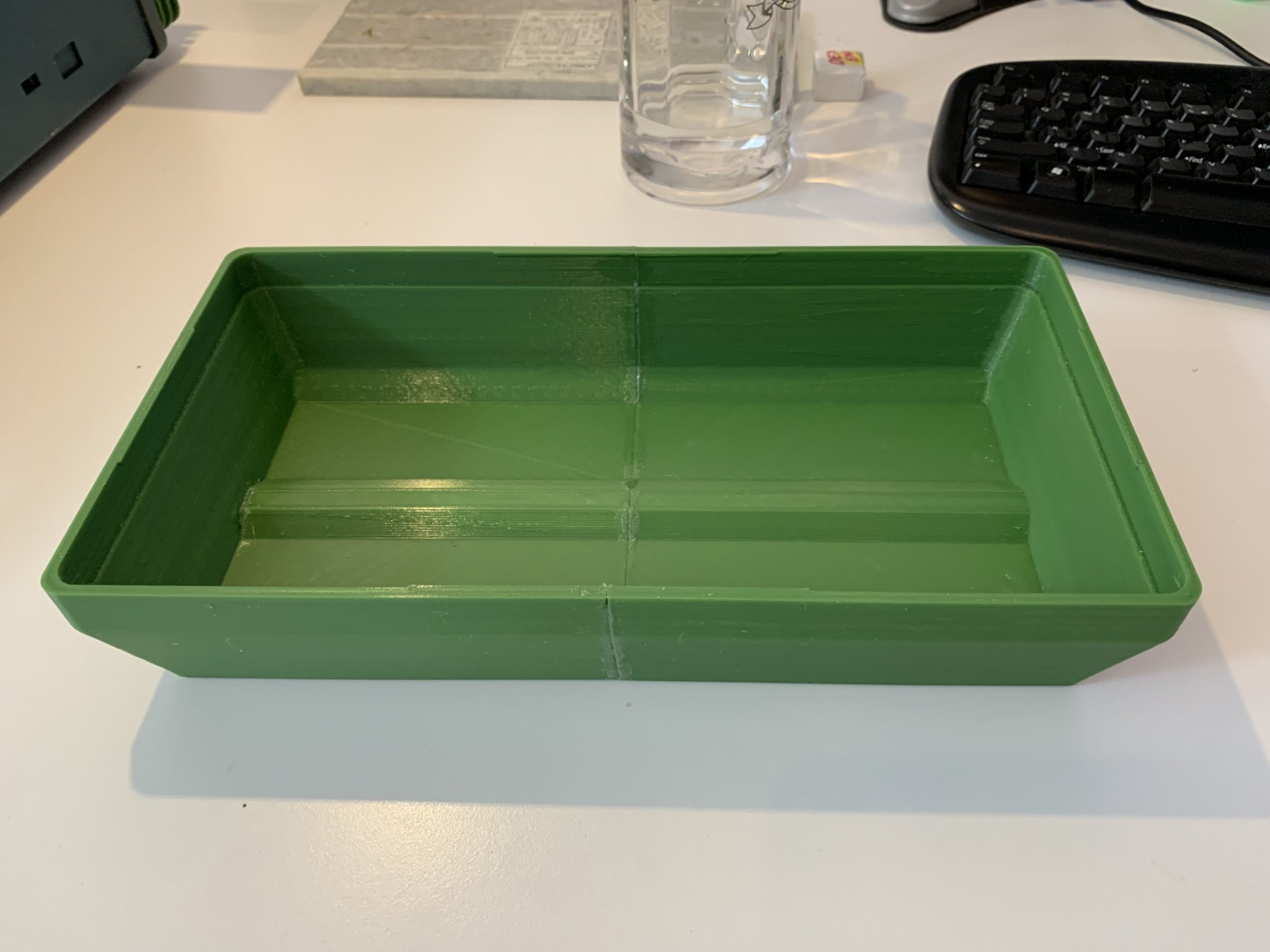

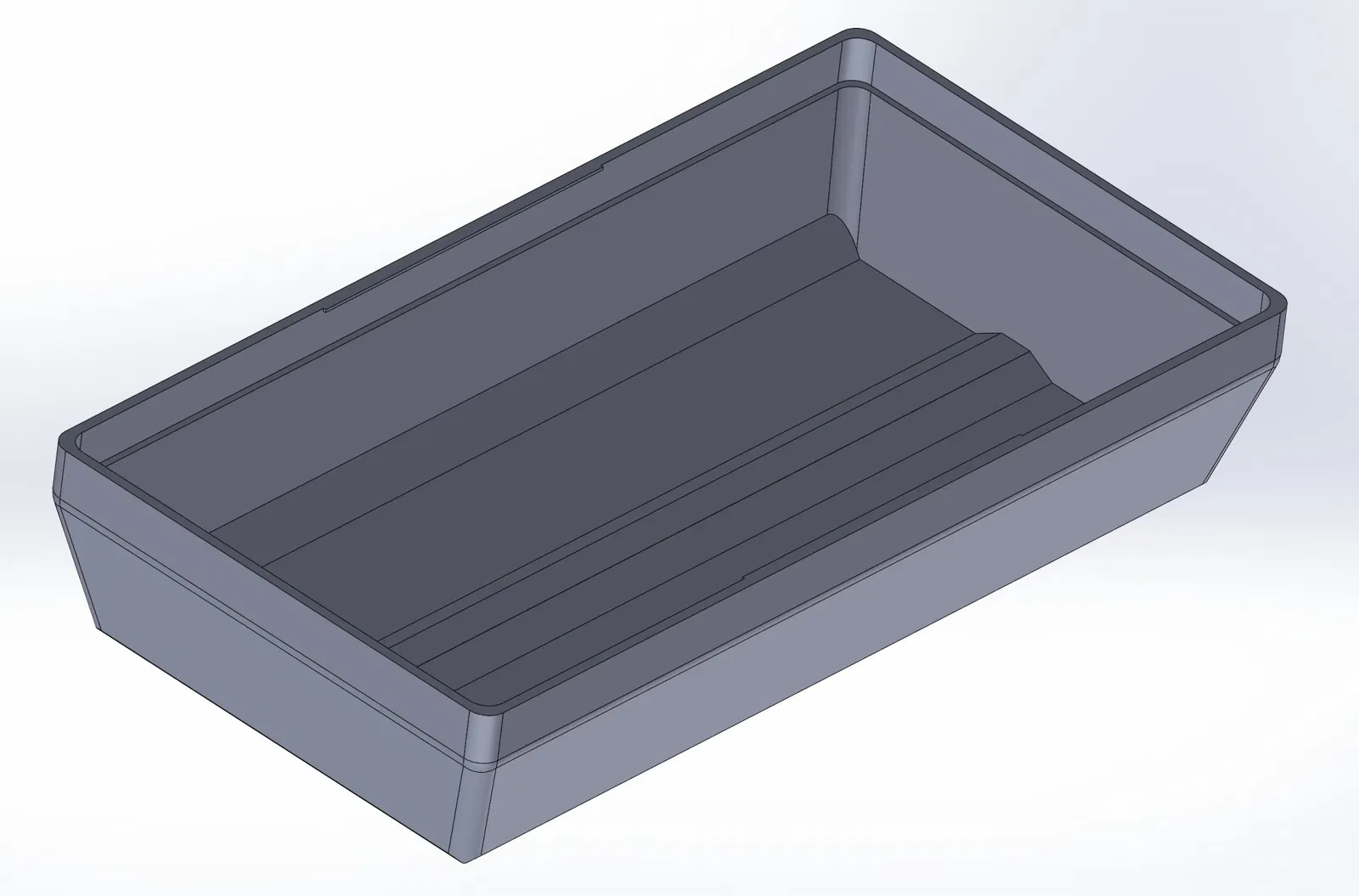

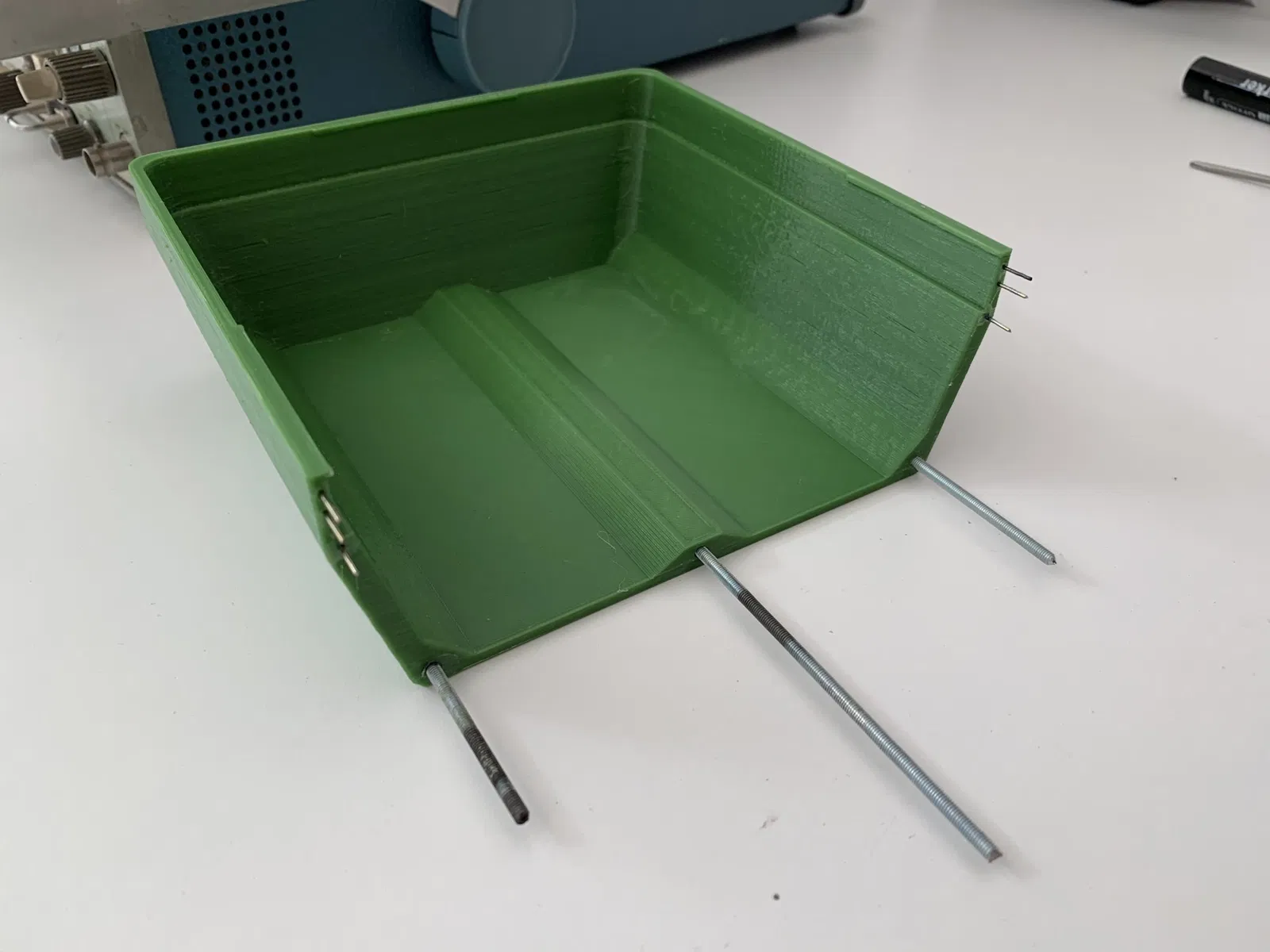

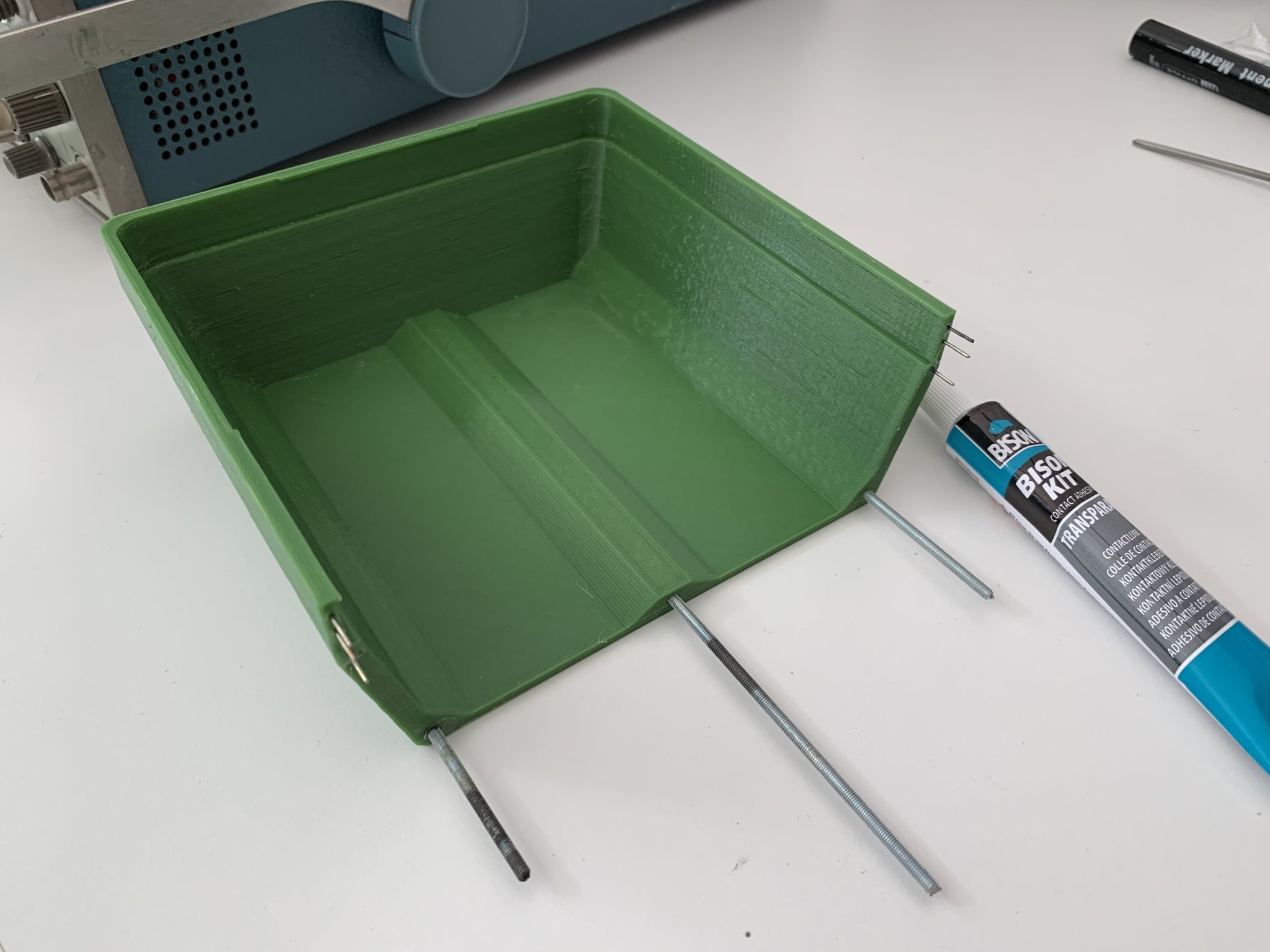

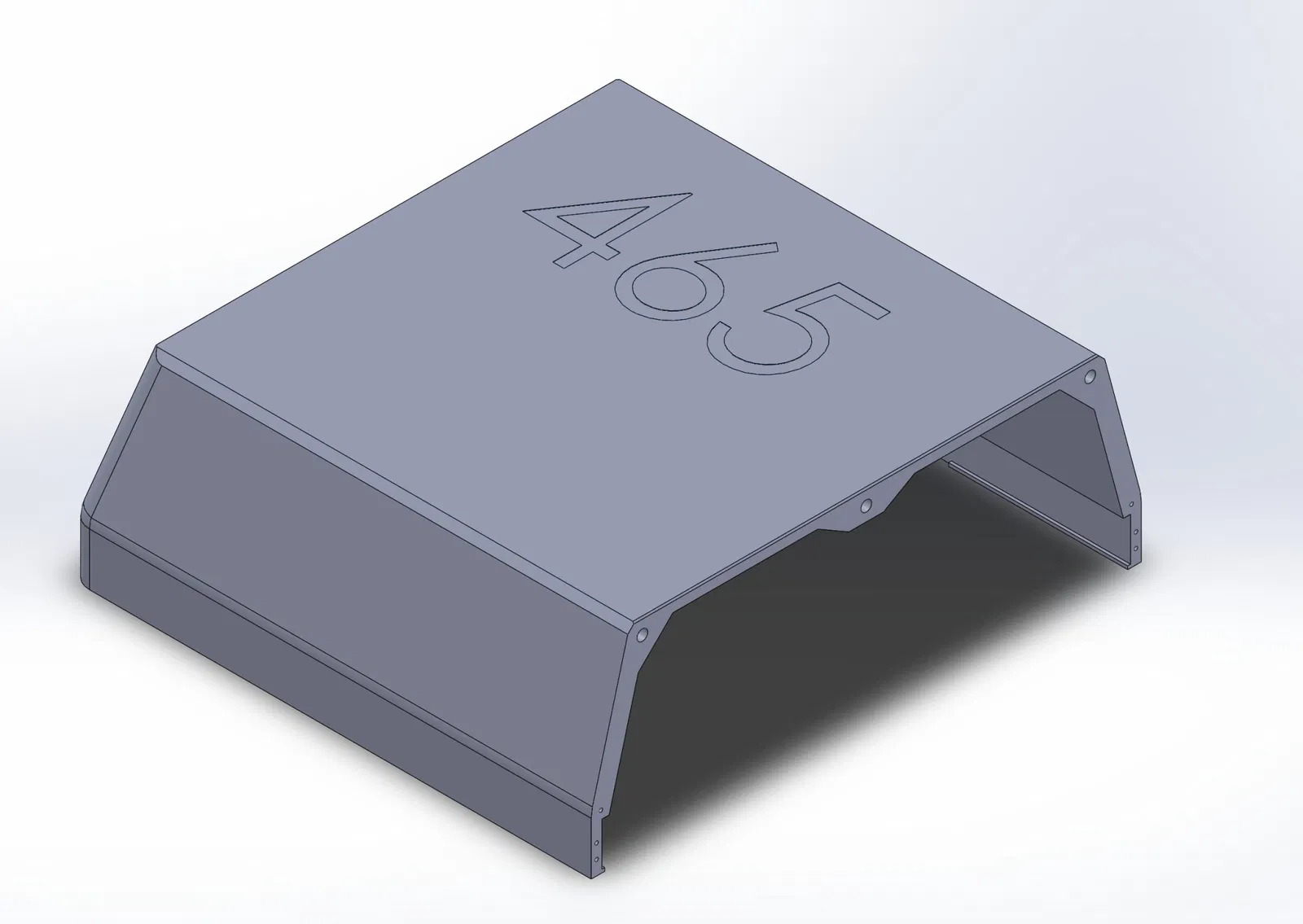

Có bốn tệp tin có sẵn. Nếu bạn có một bàn in khoảng 200x200 mm (20x20 cm), bạn phải in hai phần và dán chúng lại với nhau. Có một số lỗ 1 và 3 mm để dán các thanh vào đó cho việc căn chỉnh dễ dàng và độ ổn định cấu trúc. Đối với các lỗ 3mm, sử dụng một thanh ren M3 và cho các lỗ 1mm, sử dụng một kẹp giấy. Việc lắp ráp hơi phức tạp. Làm nóng một chút thanh M3 và nhét nó vào các lỗ để nó nở ra một chút, sau đó dán kín lại. Phiên bản v2 có các lỗ 3,2 mm để dễ dàng hơn.

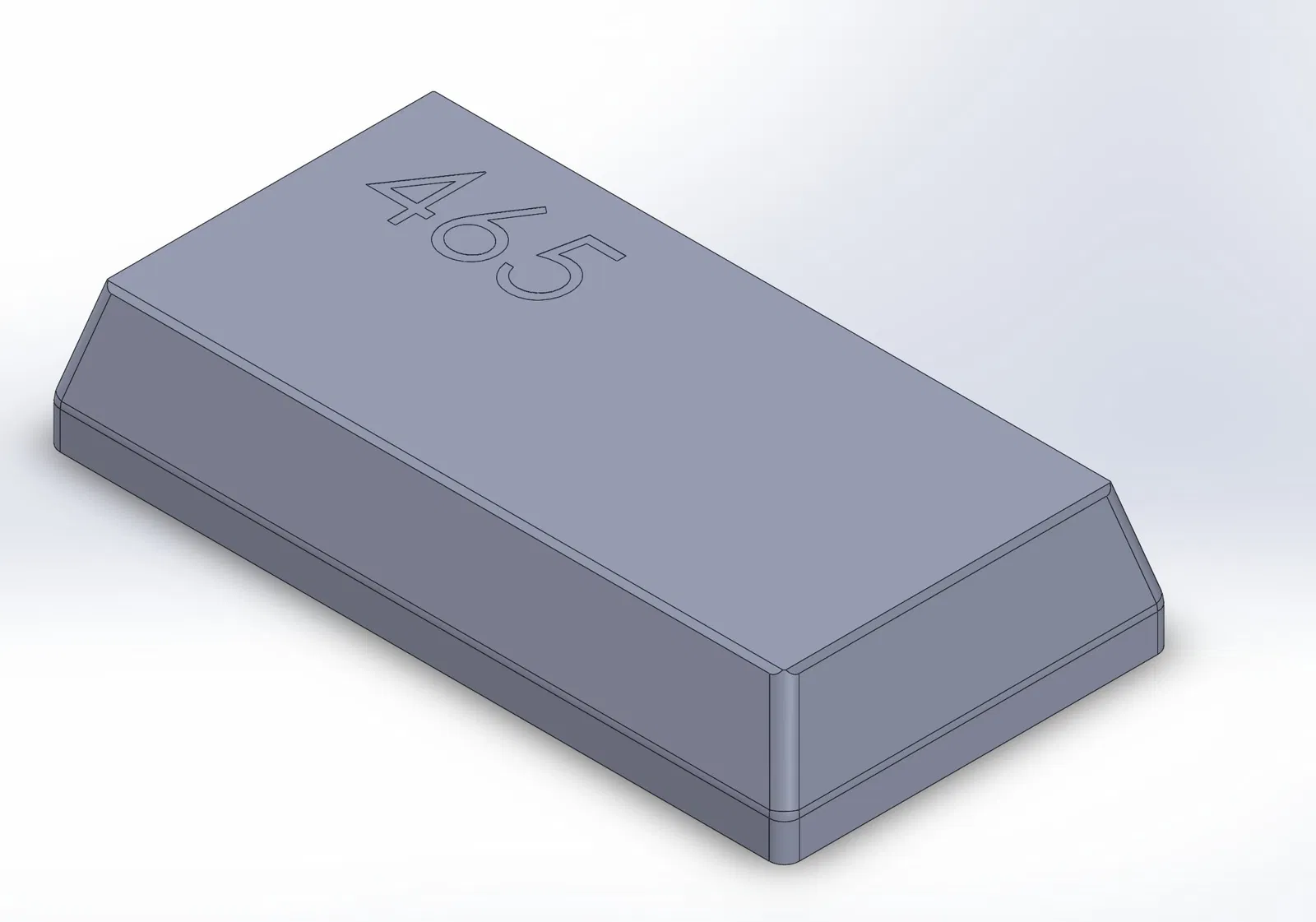

Các lỗ sâu 100 mm. Có các phiên bản có chữ '465' và không có sẵn để in.

Nếu bạn có một bàn in khoảng hoặc lớn hơn 300x300 thì bạn thật may mắn. Chỉ cần in các tệp có ‘whole’ trong tên tệp để bạn không phải dán gì cả.

Gửi tin nhắn cho tôi nếu bạn cần kích thước khác hoặc chỉ cần kích thước. Tôi rất vui được giúp đỡ.

Đây là một bản tải lại từ phiên bản trên Thingiverse, tôi là người sáng tạo ban đầu.
