T-Slot track cho máy cưa bàn Einhell TC-TS 2225 U

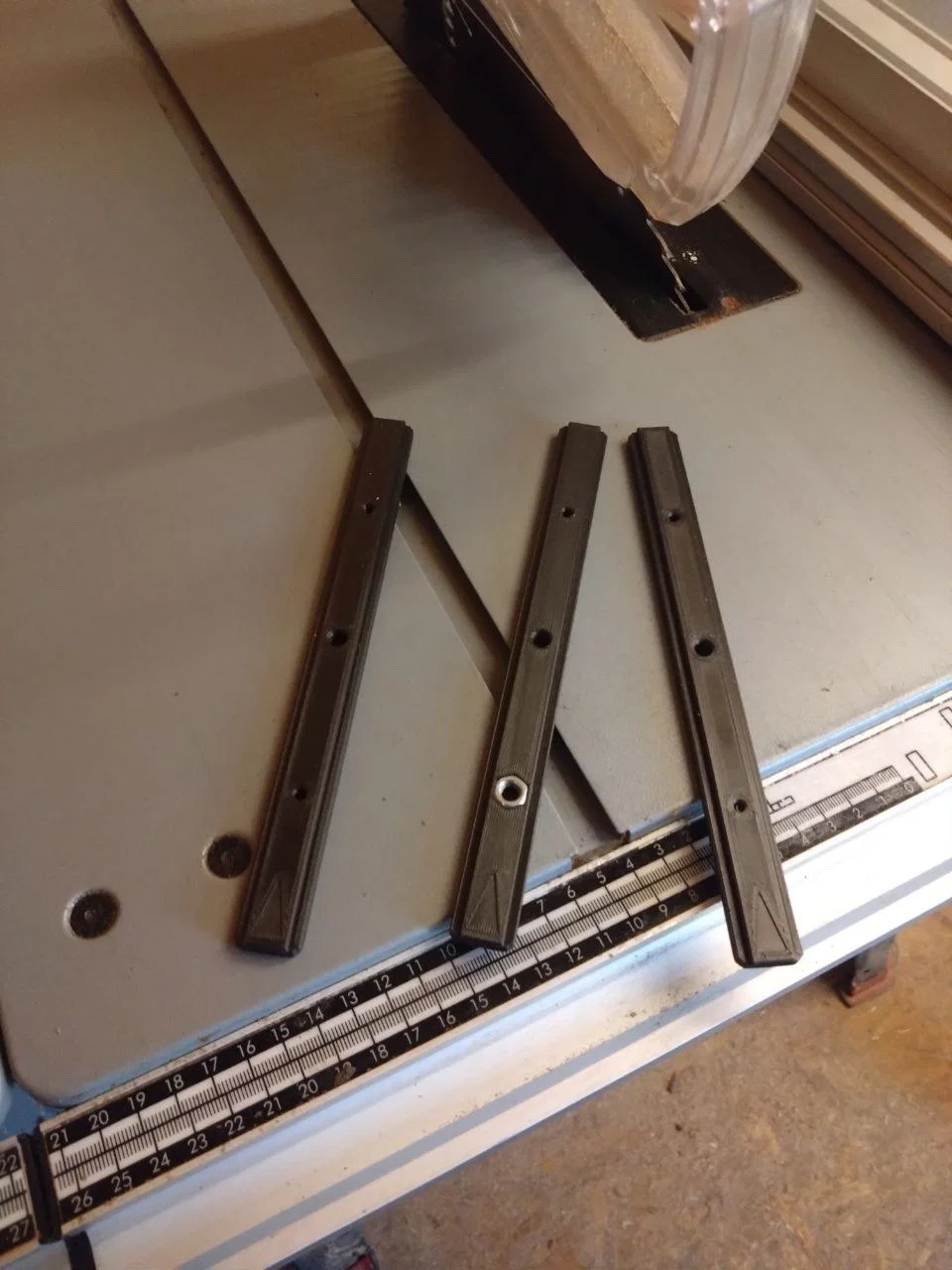

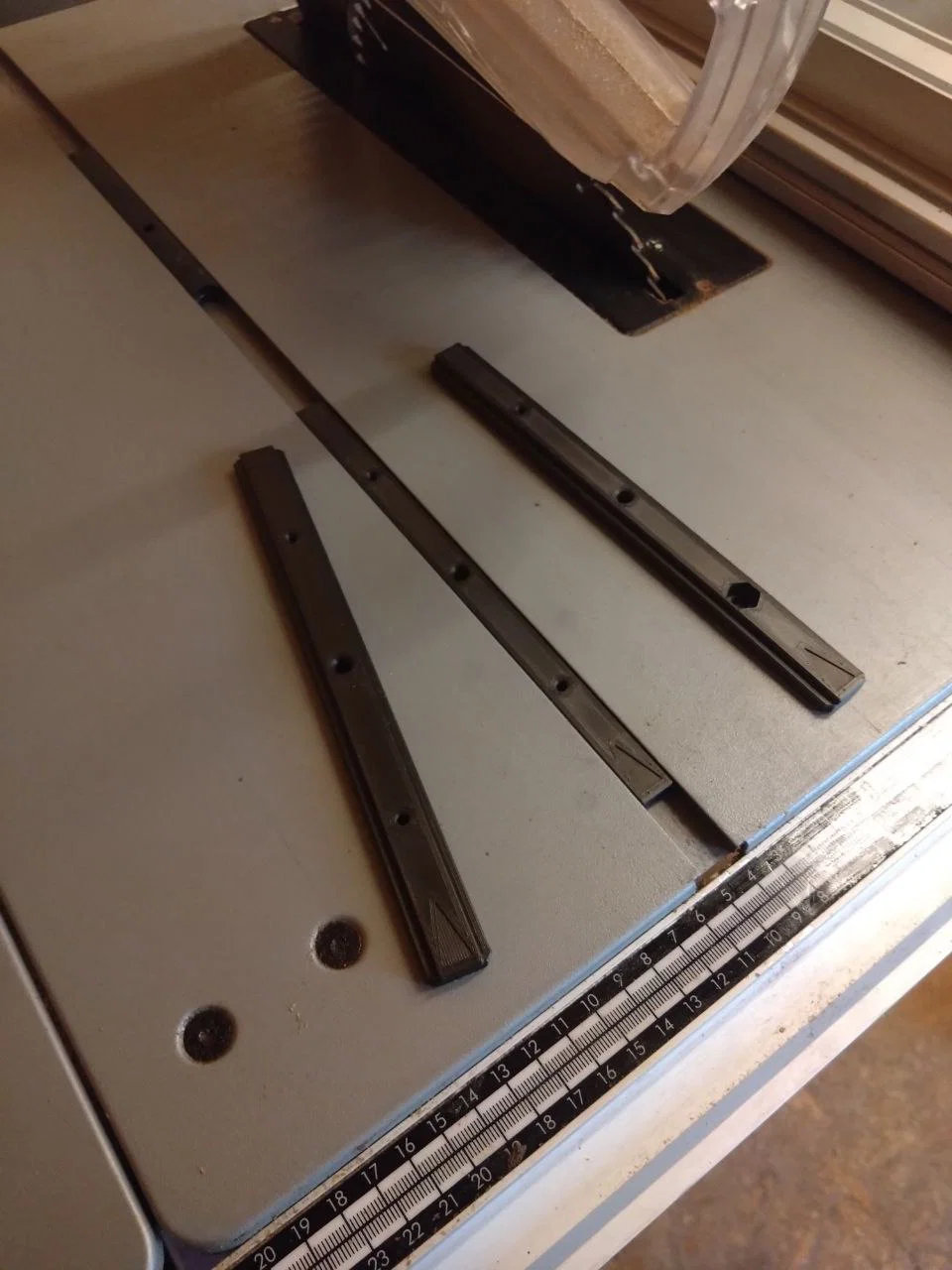

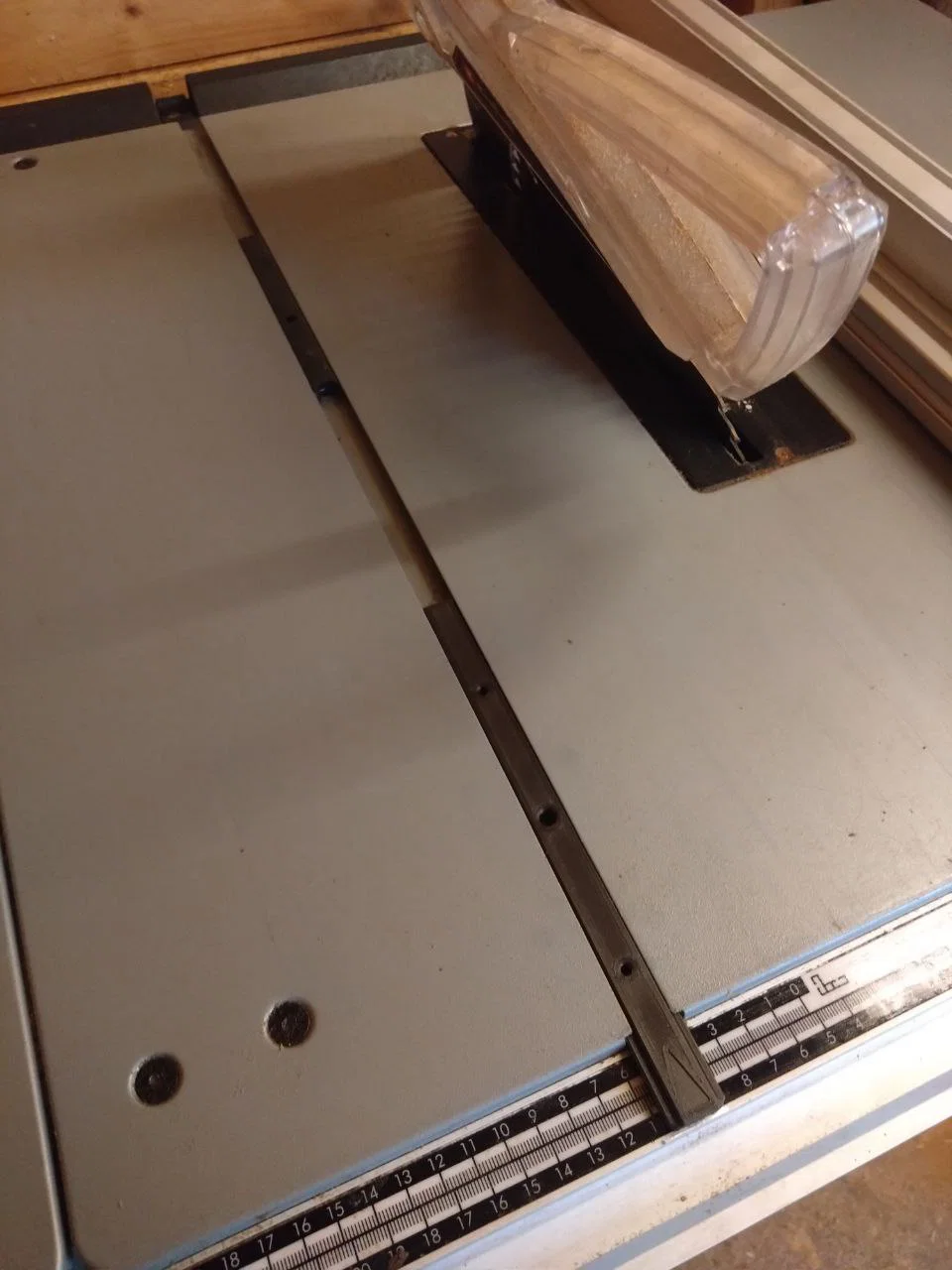

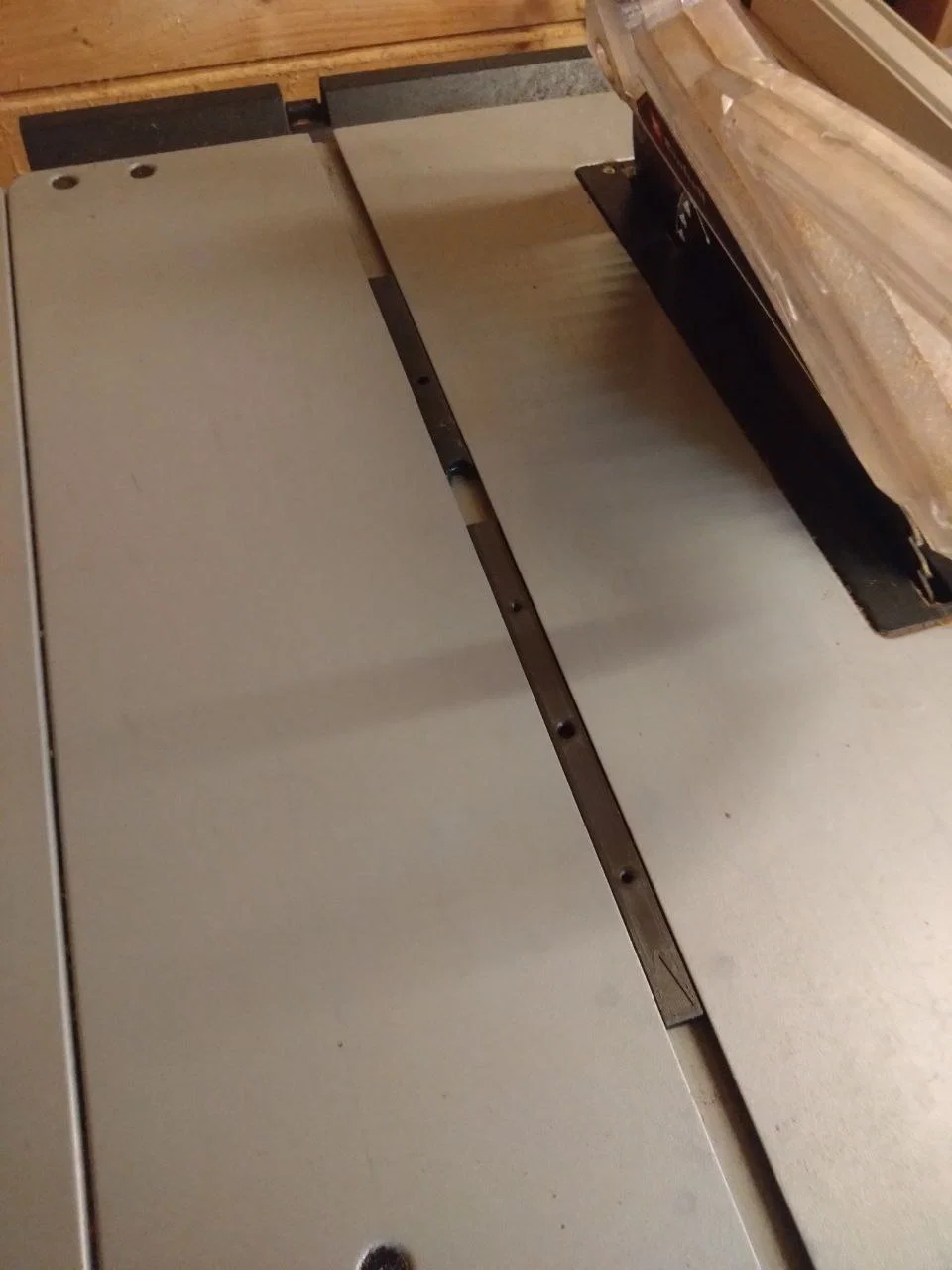

Mình cần T-slot track cho máy cưa bàn Einhell TC-TS 2225 U nên tự thiết kế vài cái. Có 2 phiên bản: một bản để bắt vít gắn jig, bản còn lại để thay thế track cho miter jig. Có sẵn một rãnh để đặt đai ốc M6. Ở cả hai phiên bản, rãnh giữa được thiết kế để khớp với cái gờ (nub) của miter jig zin.

Sau khi in xong, để build plate nguội rồi hãy gỡ, để track không bị cong khi tháo ra. Đai ốc M6 có thể ép vào rãnh, rồi vặn ốc tay cầm M6 từ phía bên kia để kéo đai ốc vào cho nằm sát, phẳng với bề mặt bản in.

Mẫu này cũng tương thích với miter jig bản nâng cấp sắp tới của mình cho cùng dòng máy cưa bàn này.
