Vỏ máy cho HW849A Transistor Tester Case

Mô tả

Mình thiết kế cái vỏ này cho một bộ transistor tester GM328A đời cũ có dùng jack nguồn DC barrel. Trên PCB có ghi mã HW849A.

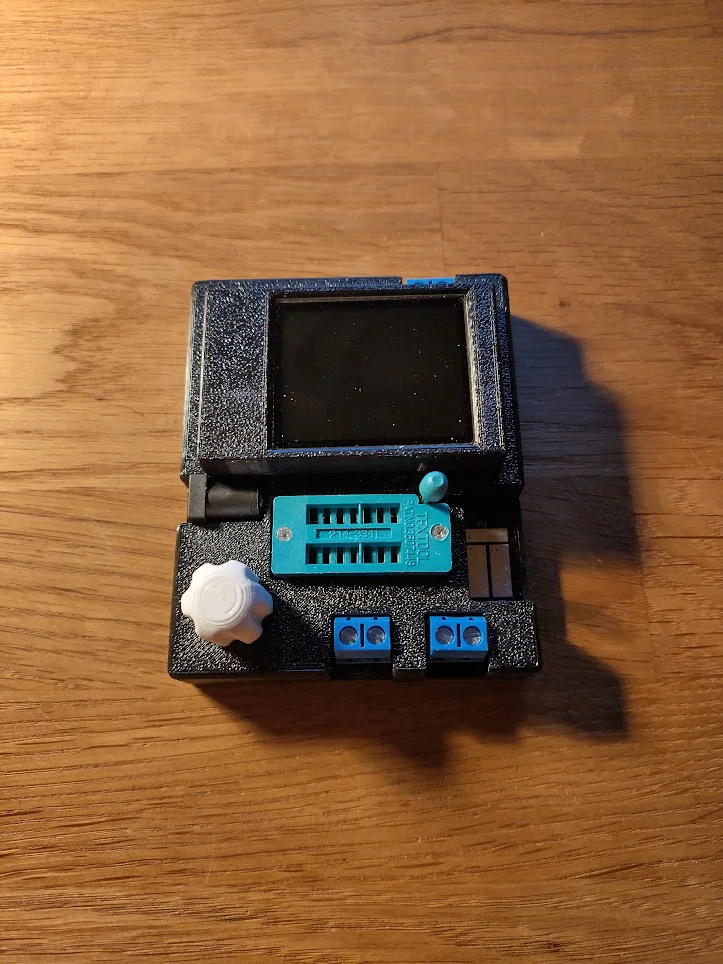

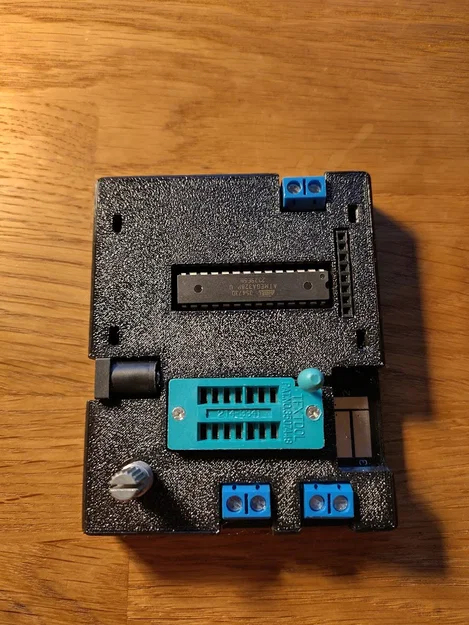

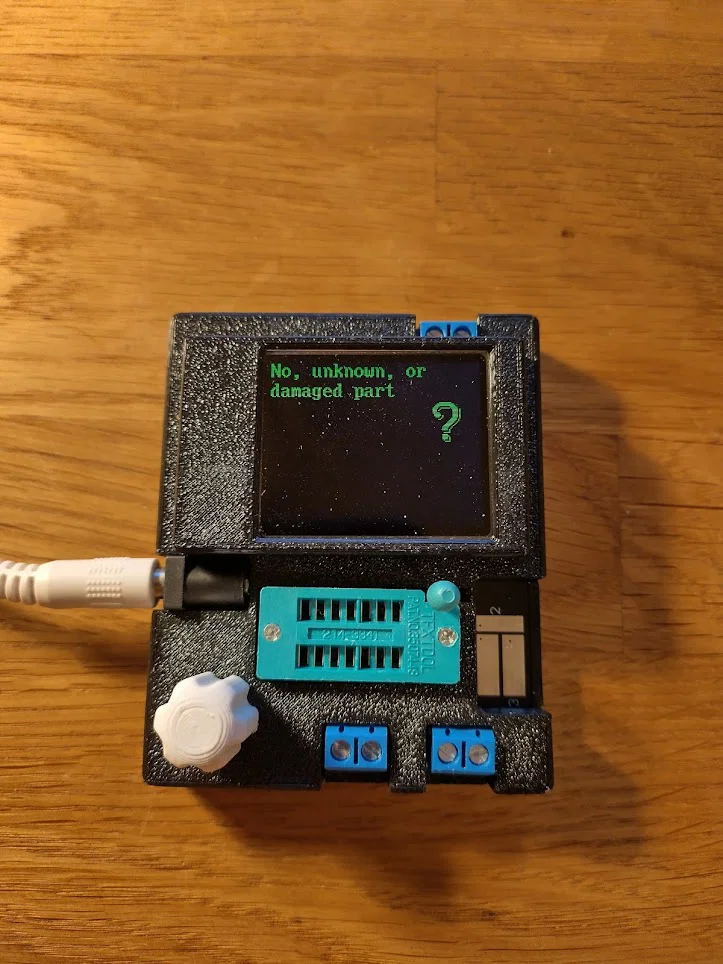

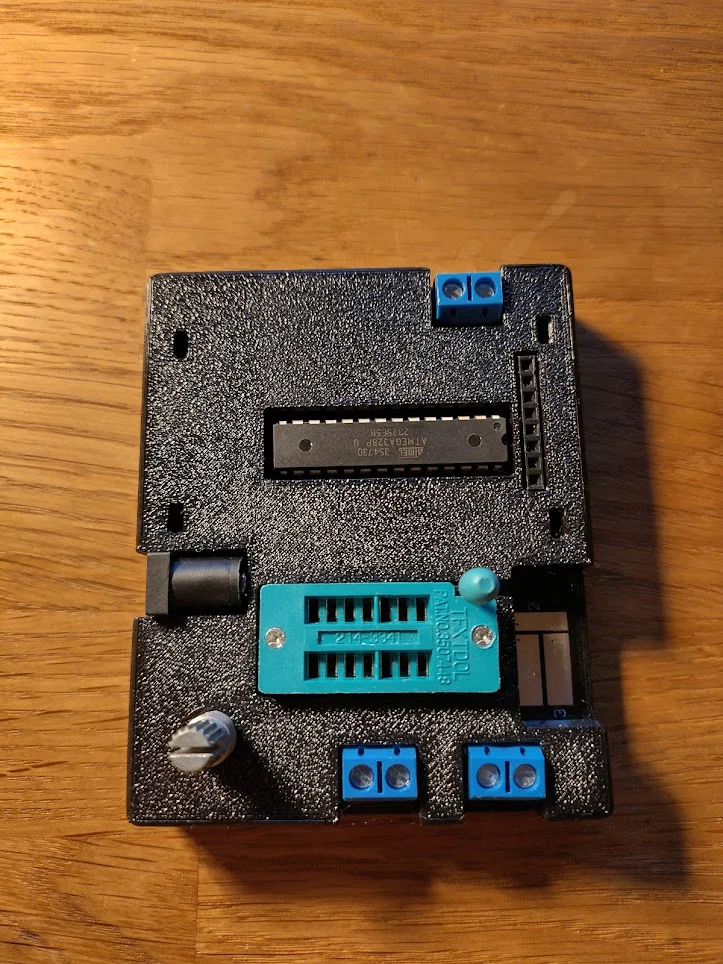

Phiên bản vỏ này cho phép truy cập MCU mà không cần tháo rời toàn bộ case, nhưng vẫn che kín PCB.

Có kèm file nguồn FreeCAD để bạn dùng và chỉnh sửa.

In ấn và Lắp ráp

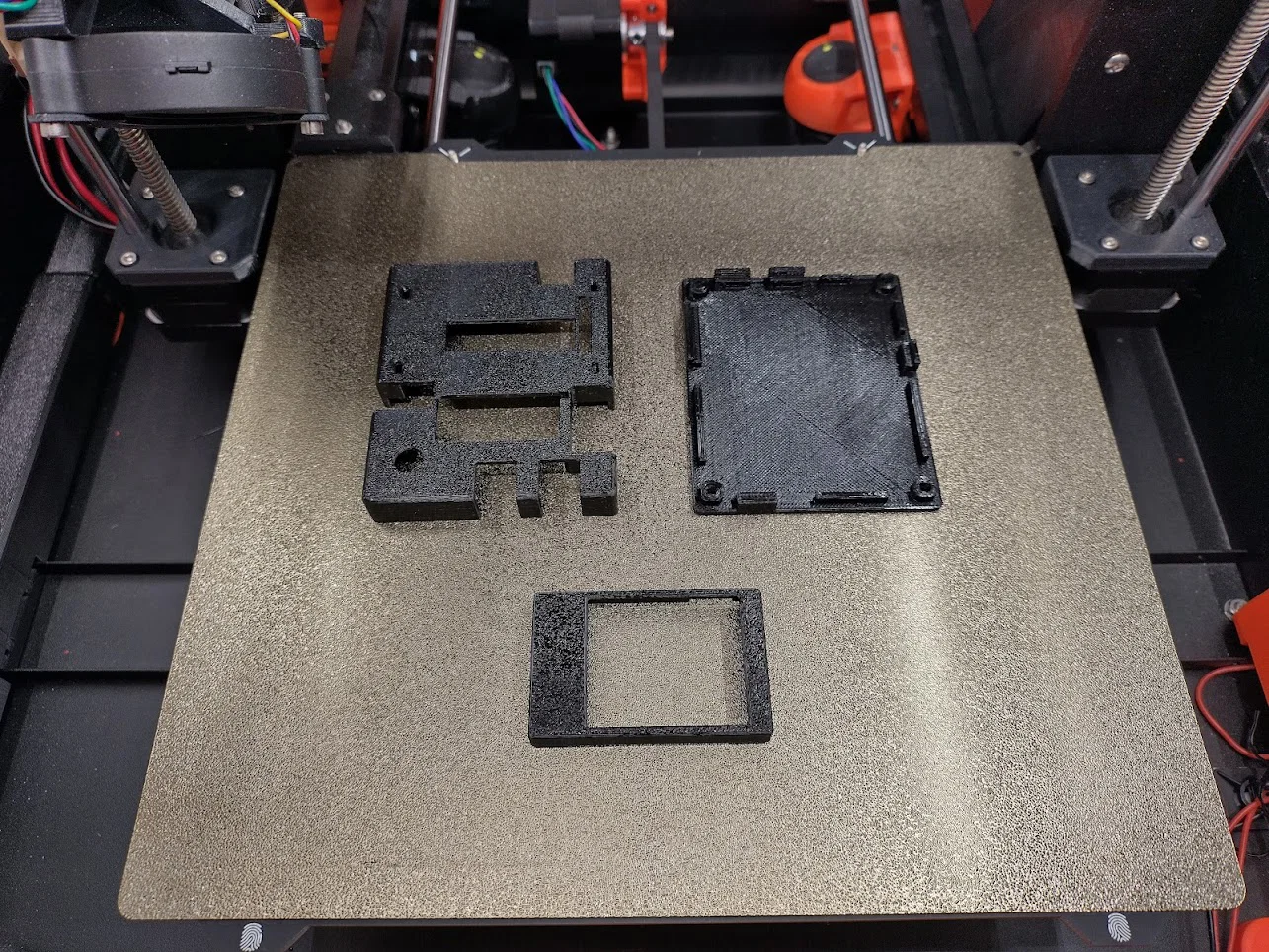

Mình in với infill 20% bằng Spectrum PETG, layer 0.2mm.

Khi lắp cần tháo rời phần màn hình và tháo các trụ đồng (brass mounting posts) vì không còn cần nữa. PCB của màn hình được đặt vào trong phần vỏ màn hình (screen shell) và có thể cố định thêm bằng vài giọt keo nến ở các góc.

PCB chính đặt lên phần đế (base), sau đó úp nắp (cover) lên trên. Nắp được thiết kế dạng fit khít, nhưng nếu có linh kiện nào trên PCB bị lệch vị trí thì có thể cần chà nhám/cắt tỉa một chút.

Nắp được bắt bằng 4 vít M3x10mm đầu bằng (flat-head).

Núm vặn (knob) lấy từ The Ultimate Knob Collection của RasmusAdditive (file Knob-designv8.stl). Mình crop còn 15mm, rồi thêm các cylinder negative volume kích thước 5.8x12.5mm và 7.5x7mm cho trục encoder bằng PrusaSlicer.
