Đèn LED khoang hành lý (Cargo) cho Subaru Ascent

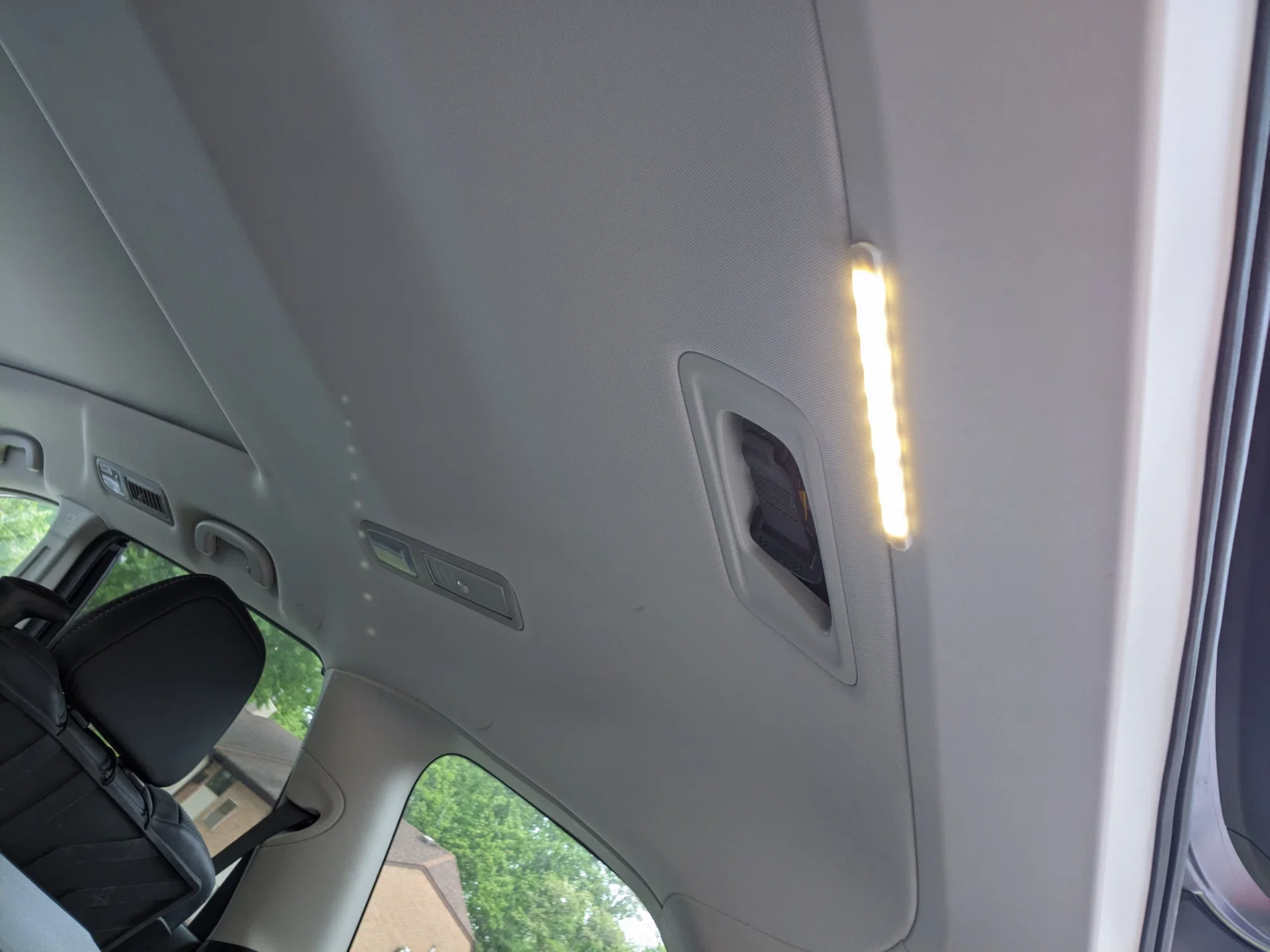

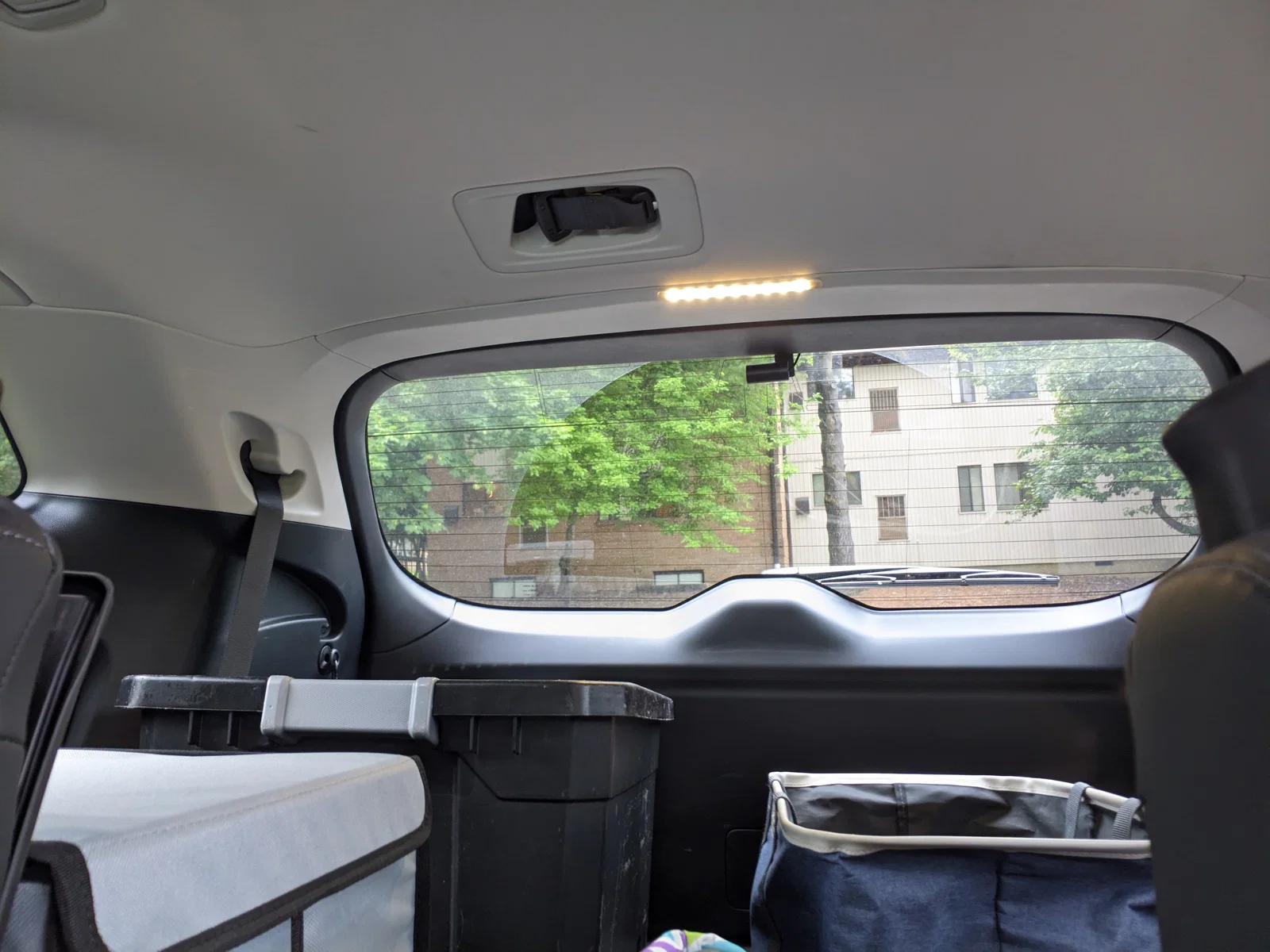

Đèn cargo zin trên Subaru Ascent khá thiếu sáng, lại hay bị hành lý che khuất nên cái đèn hông gần như không hiệu quả. Bộ gá LED in 3D này giải quyết bằng cách thêm một đèn trần riêng cho khoang hành lý, lấy nguồn trực tiếp từ đèn cargo hông hiện có.

Bill of Materials
Phần in 3D:
- Base – 1 cái
- Side covers – 2 cái

Đèn & Dây điện:
- 12V LED strip (white/warm white, rộng 10mm) – cắt khoảng 150mm
- Dây nối & đầu nối JST 2-pin

Dụng cụ & Vật tư:
- Băng keo cách điện & keo nến
- Mỏ hàn & vật tư hàn
- Bộ nạy nhựa nylon (để tháo ốp trim)

Bước 1: In & Lắp các chi tiết
1.1 Tháo ốp (Trim Removal)
- Dùng dụng cụ nạy nhựa nylon để tháo ốp trong phía sau. Ốp được giữ bằng 4 ngàm (clips) bên trong.
- Bắt đầu nạy nhẹ từ một bên, rồi kéo xuống dứt khoát nhưng cẩn thận cho tới khi tách ra.

1.2 In & Chuẩn bị linh kiện

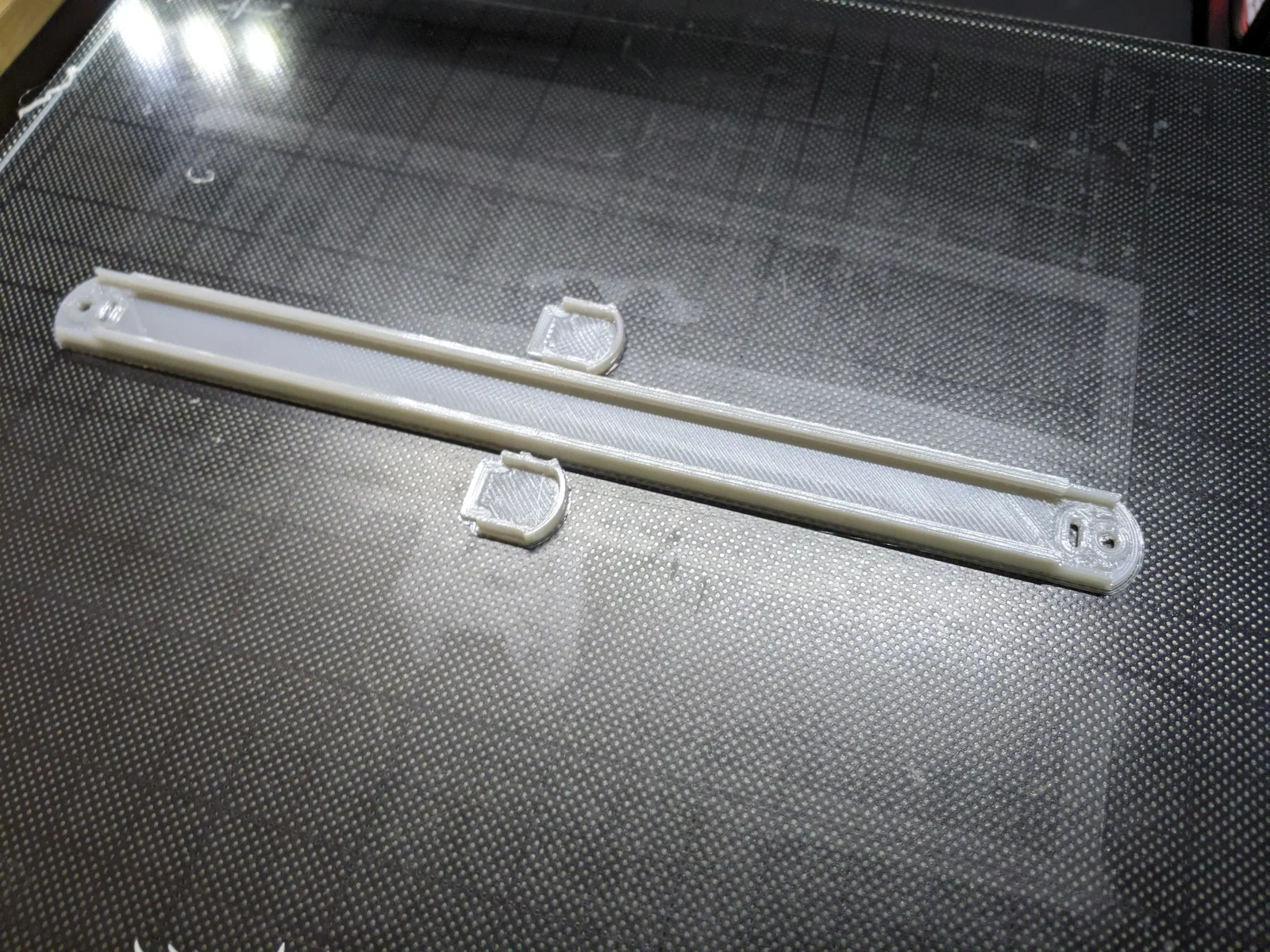

- In phần vỏ (enclosure) cho LED strip và 2 nắp hông (side covers).

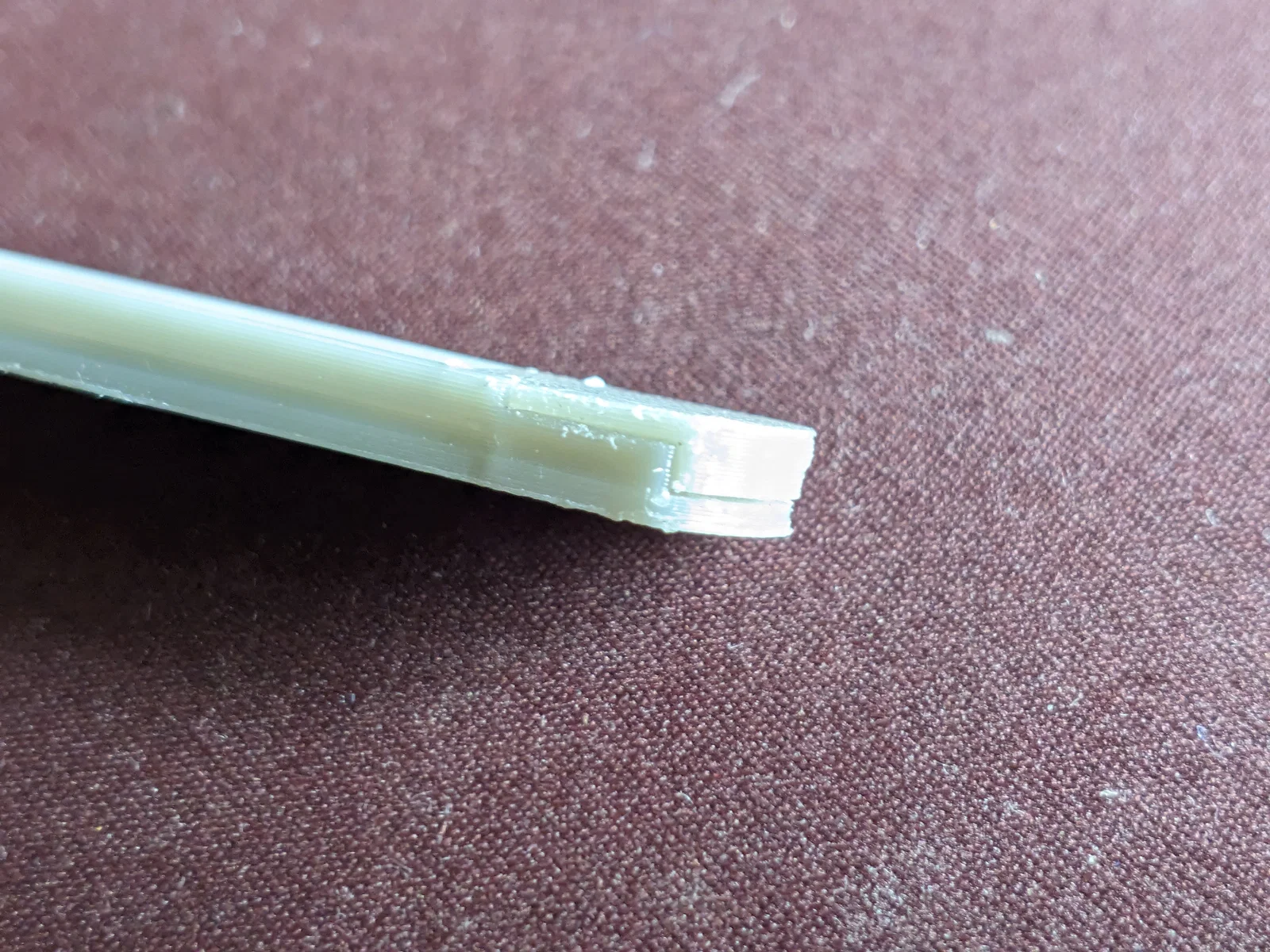

- Vỏ có 2 rãnh (channels):
- Rãnh dưới – để gắn LED strip.
- Rãnh trên – để luồn tấm nhựa trong hoặc tán sáng (diffused) nhằm làm dịu ánh sáng.

1.3 Gắn LED strip
- Xác định vạch cắt trên LED strip và cắt 150mm (khoảng 3 đoạn).

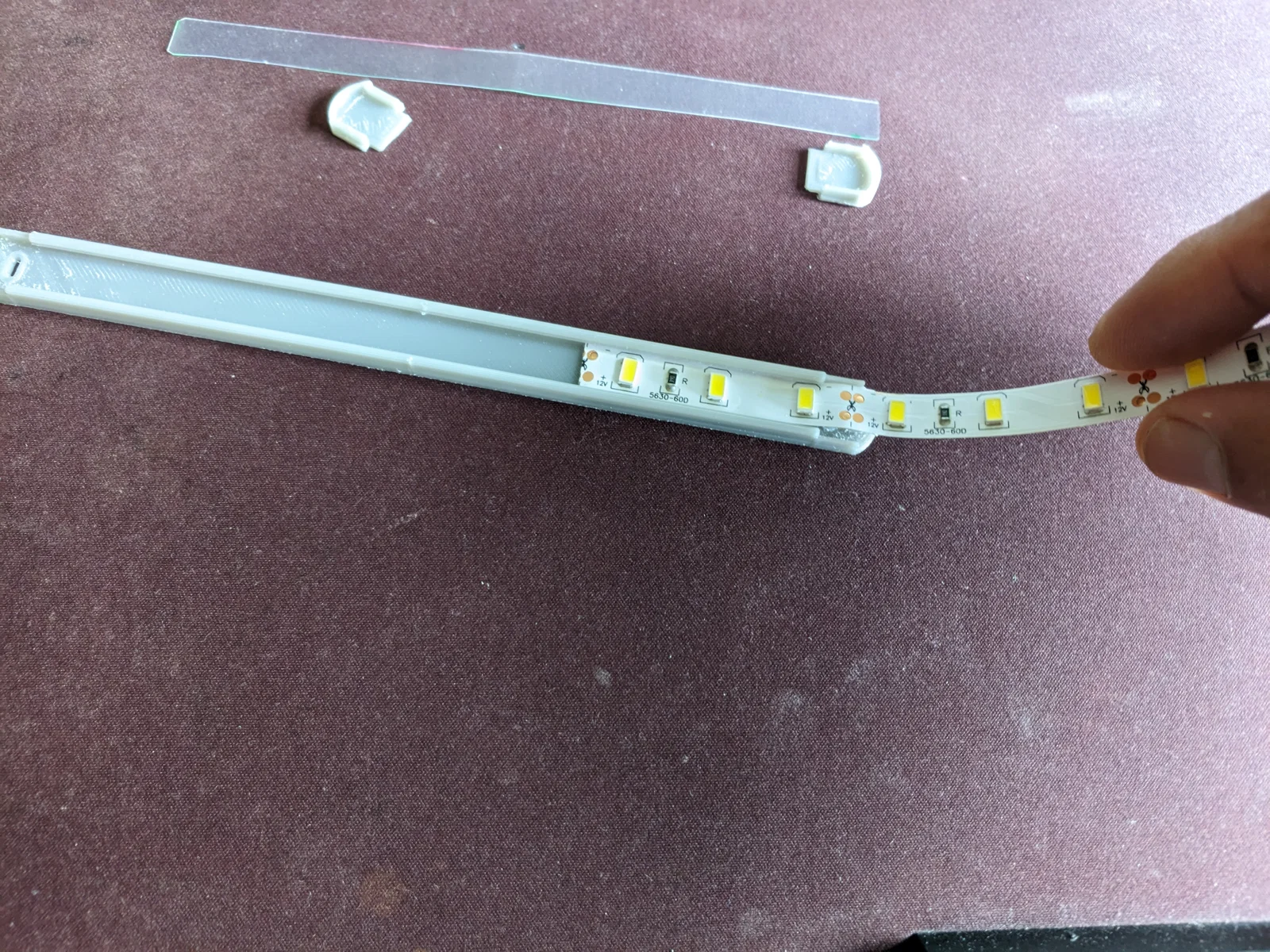

- Bóc lớp keo dán phía sau và trượt LED strip vào rãnh dưới một cách cẩn thận.
- Đừng ấn xuống liền để tránh dính sớm. Canh đúng vị trí rồi mới ấn chặt để cố định.

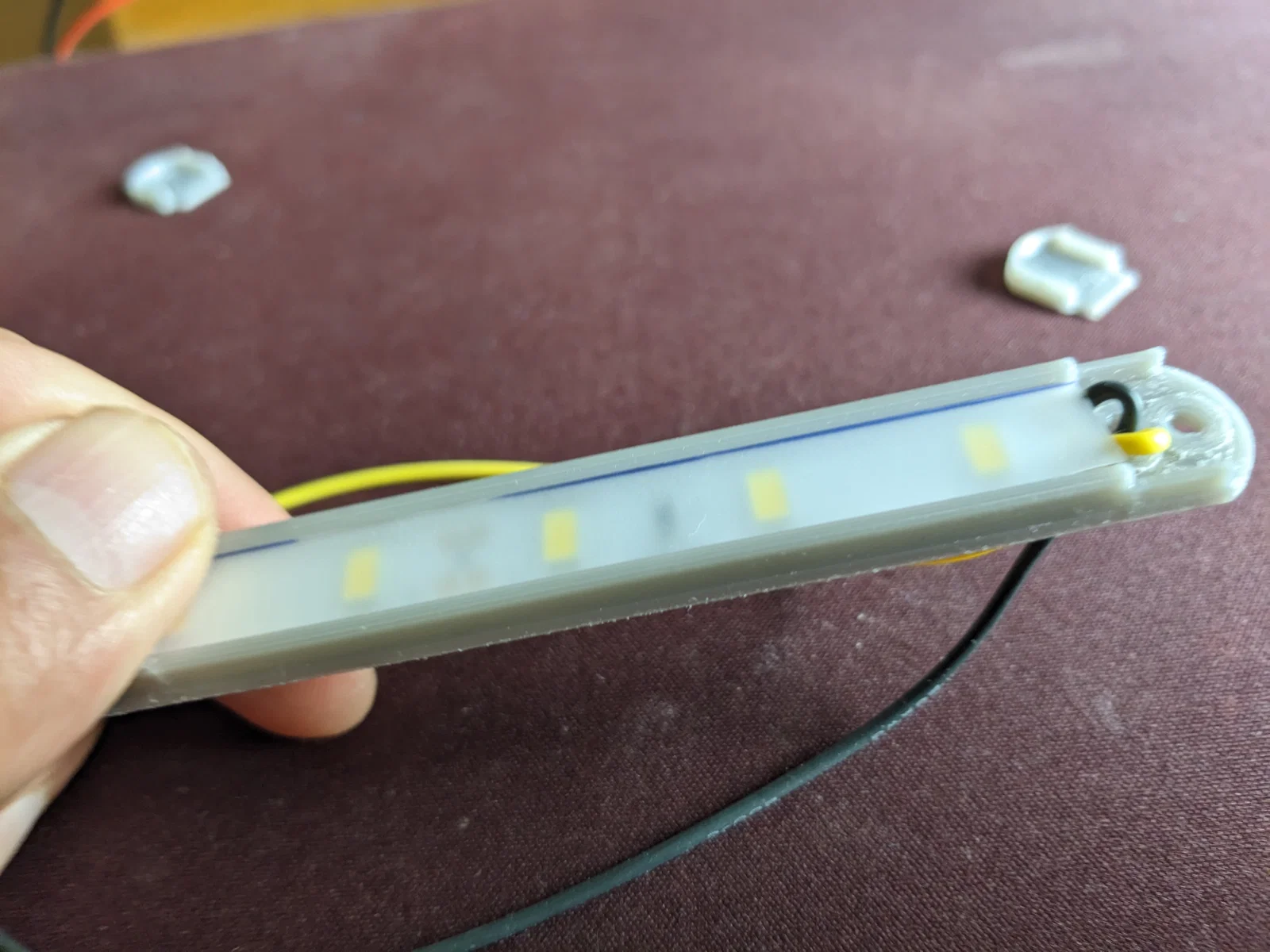

1.4 Lắp tấm tán sáng (Diffuser)
- Cắt tấm diffuser hoặc nhựa trong kích thước 150mm x 10mm.

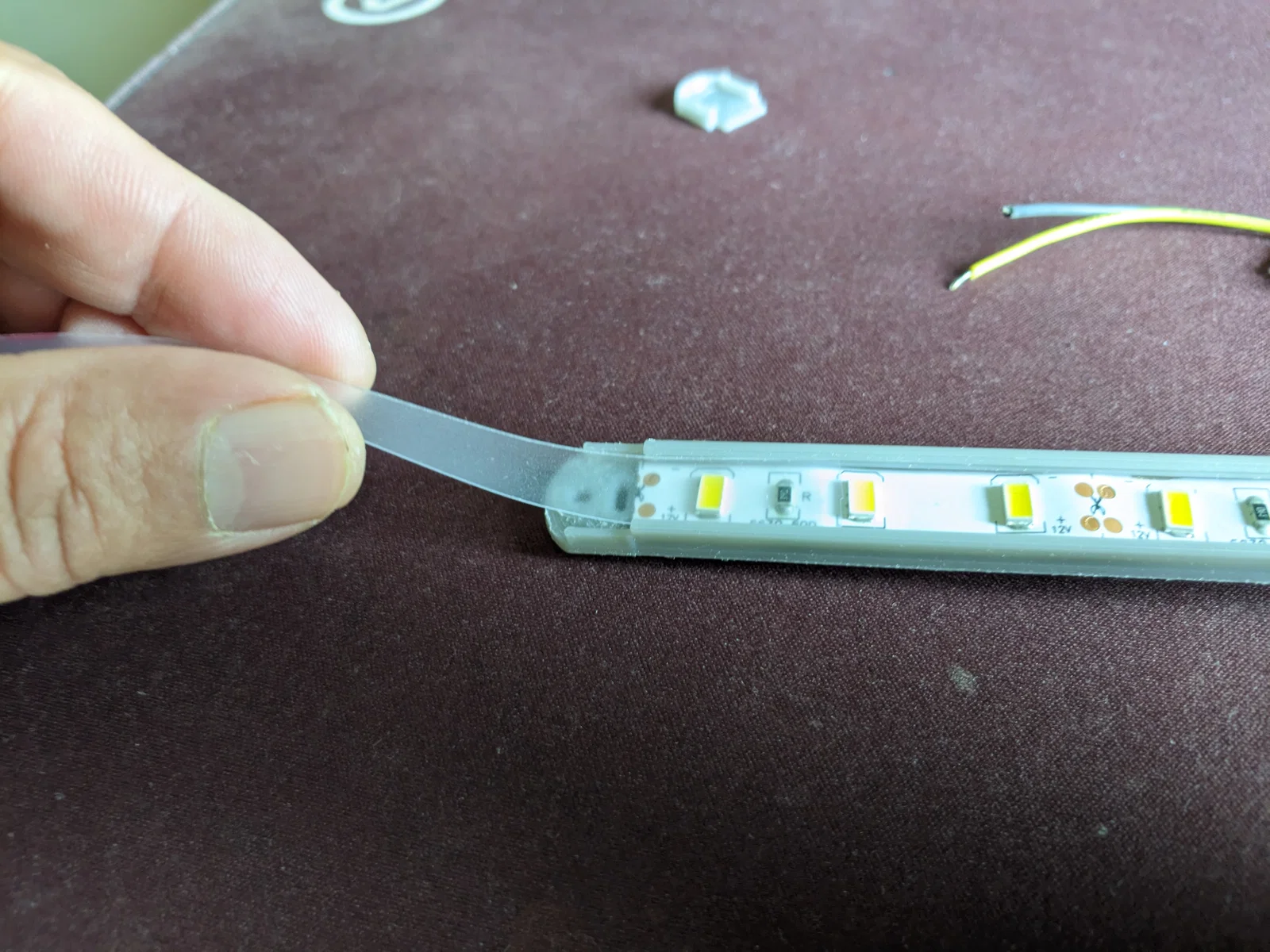

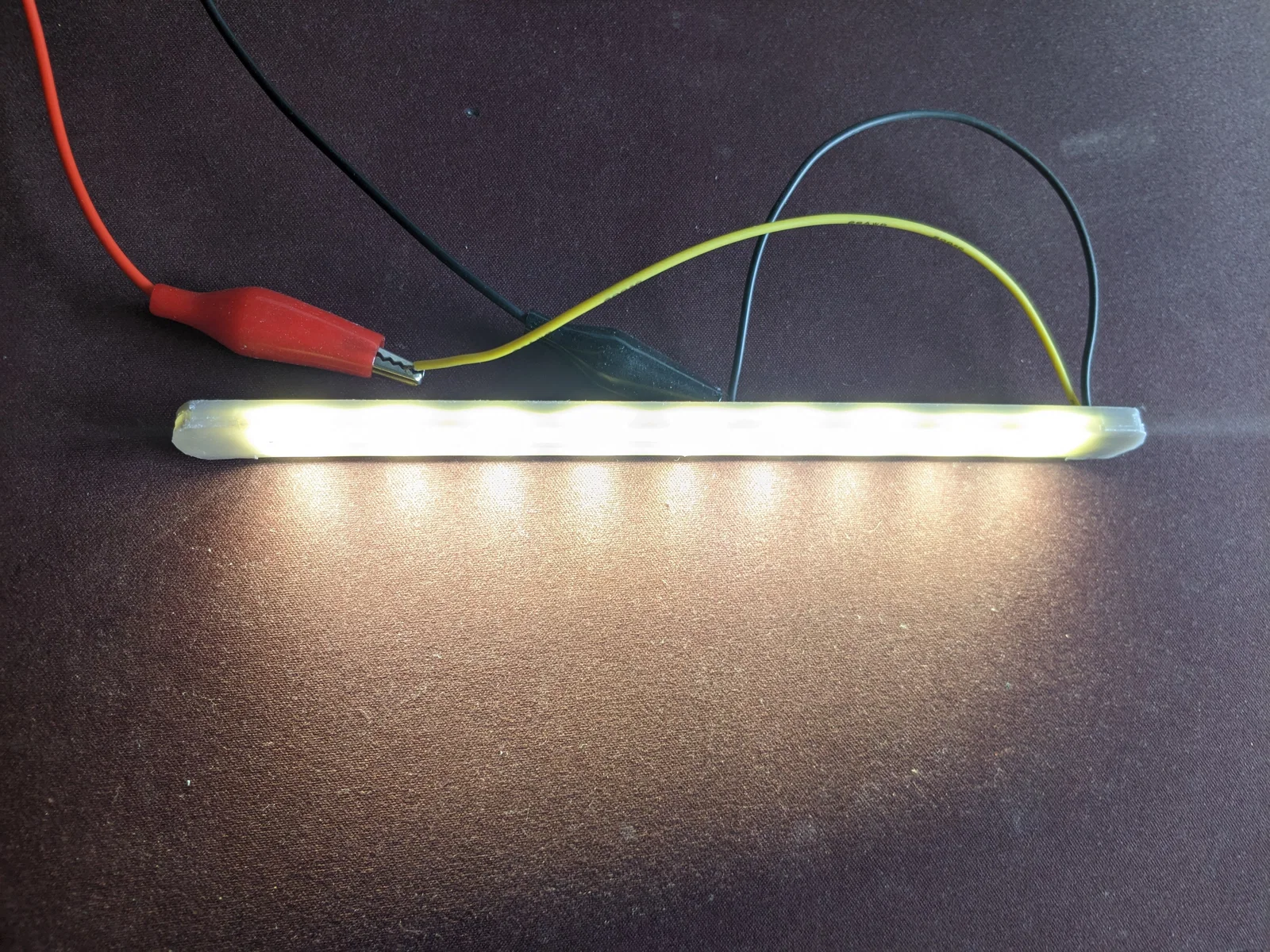

- Trượt vào rãnh trên của vỏ LED.

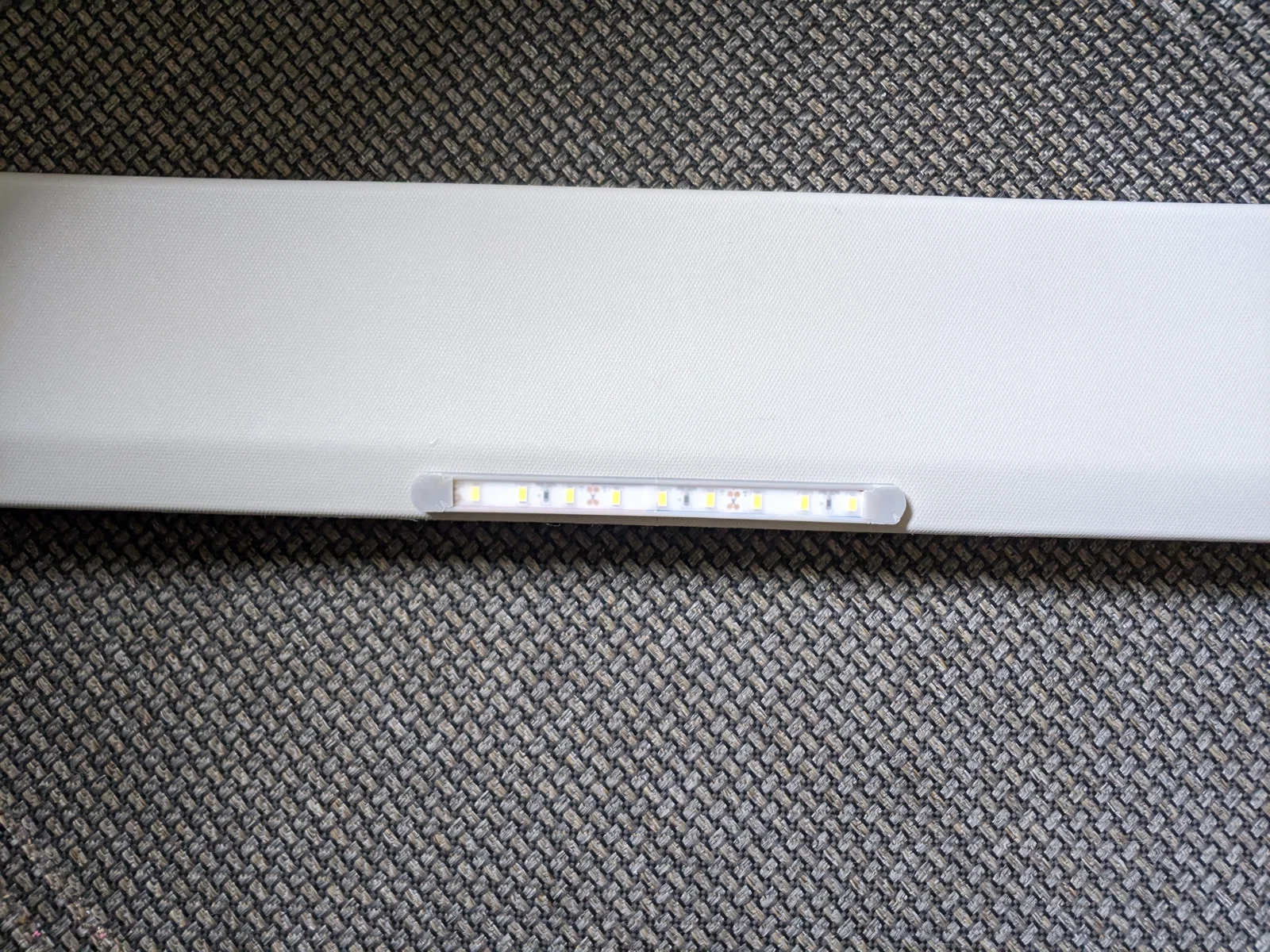

1.5 Đi dây & Bắt cố định

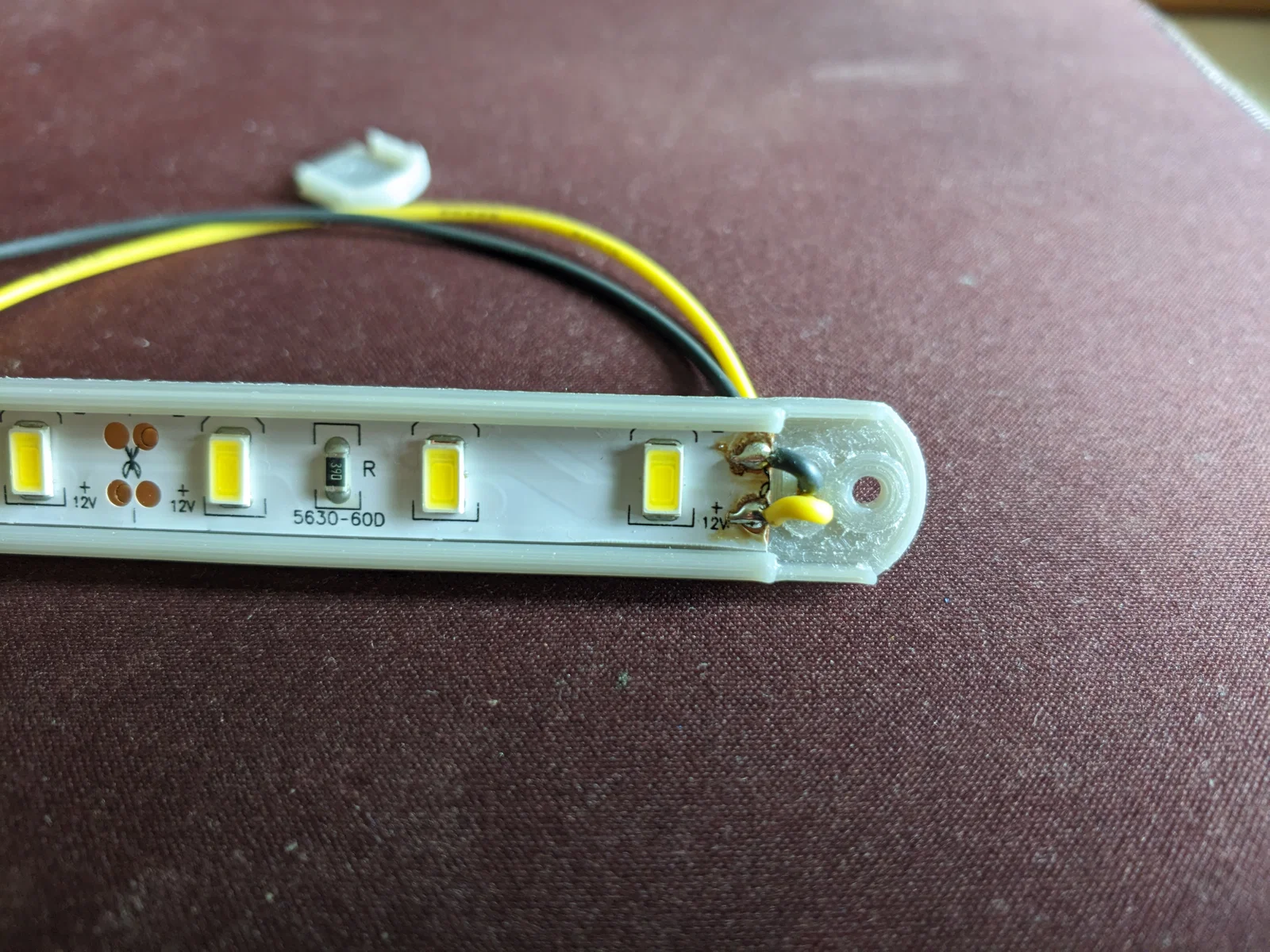

- Hàn dây nối vào LED strip và luồn dây qua các lỗ đã thiết kế. Chưa gắn đầu JST vội.
- Đánh dấu vị trí bắt vít lên ốp và khoan lỗ nhỏ cho vít và đường dây.

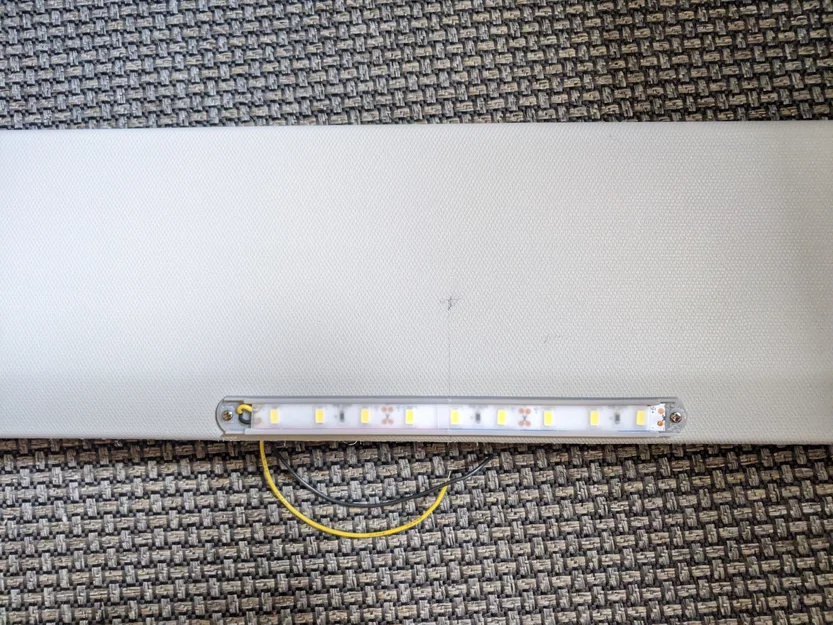

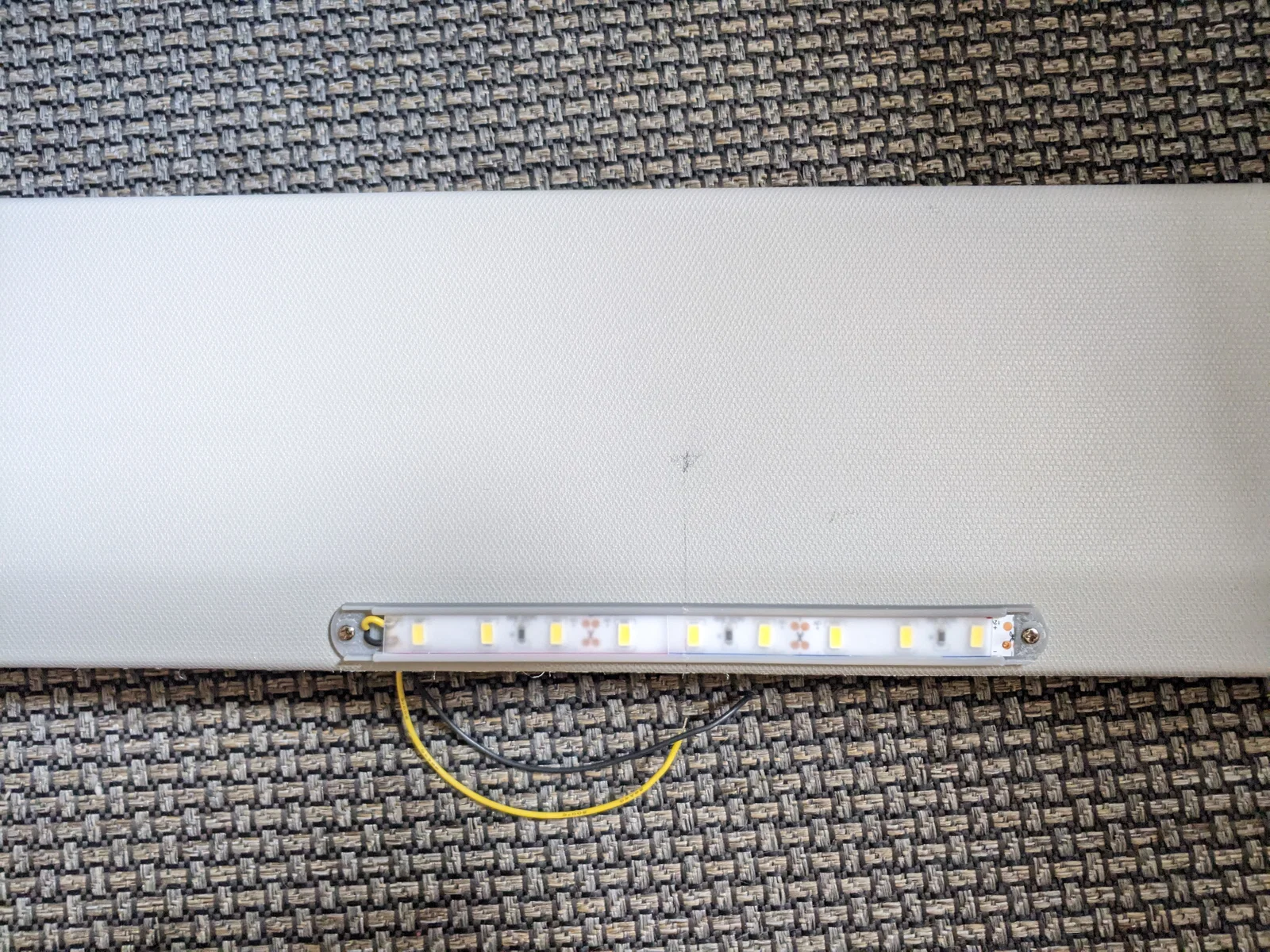

- Luồn dây xuyên qua ốp và bắt chặt thanh/vỏ LED bằng vít nhỏ, mỏng.

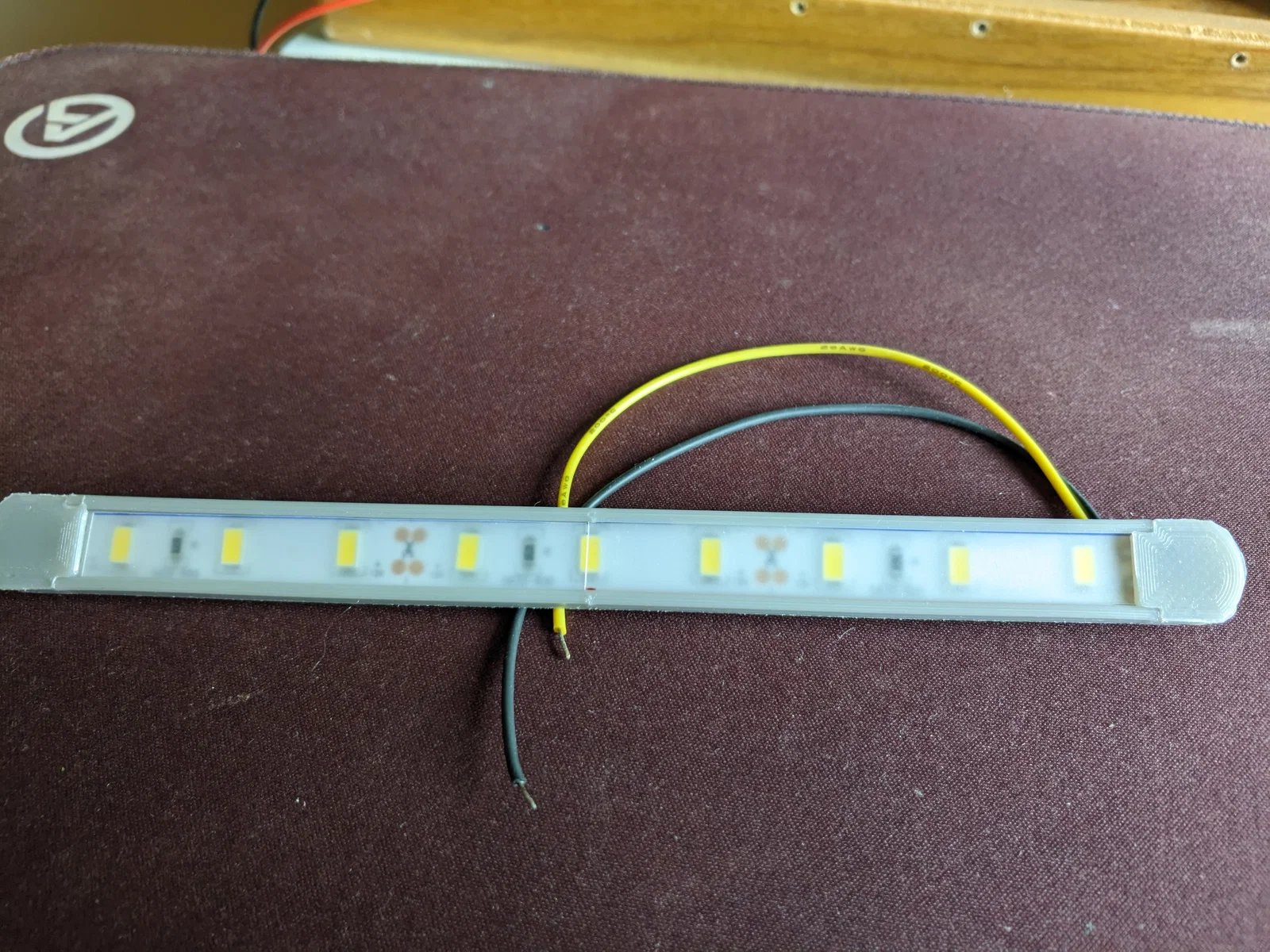

- Bấm (snap) 2 nắp hông vào đúng vị trí.

1.6 Hoàn thiện phần dây

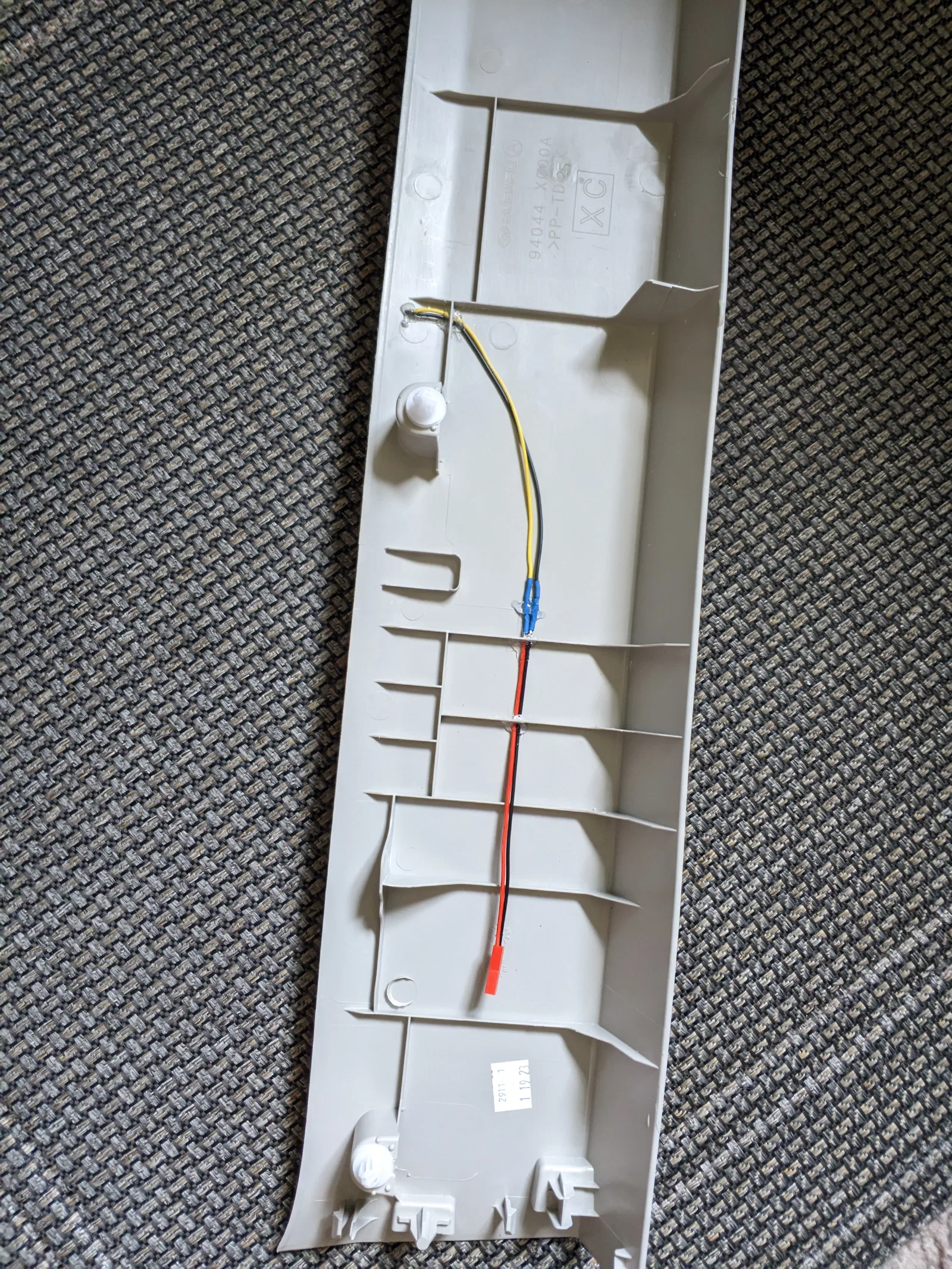

- Khi đã luồn dây vào trong ốp xong, hàn đầu nối JST và bọc cách điện các mối nối bằng băng keo điện hoặc ống co nhiệt (heat shrink tubing). Dùng dây rút hoặc keo nến để cố định dây cho gọn.

Bước 2: Lấy nguồn điện

2.1 Lấy nguồn từ đèn cargo hông

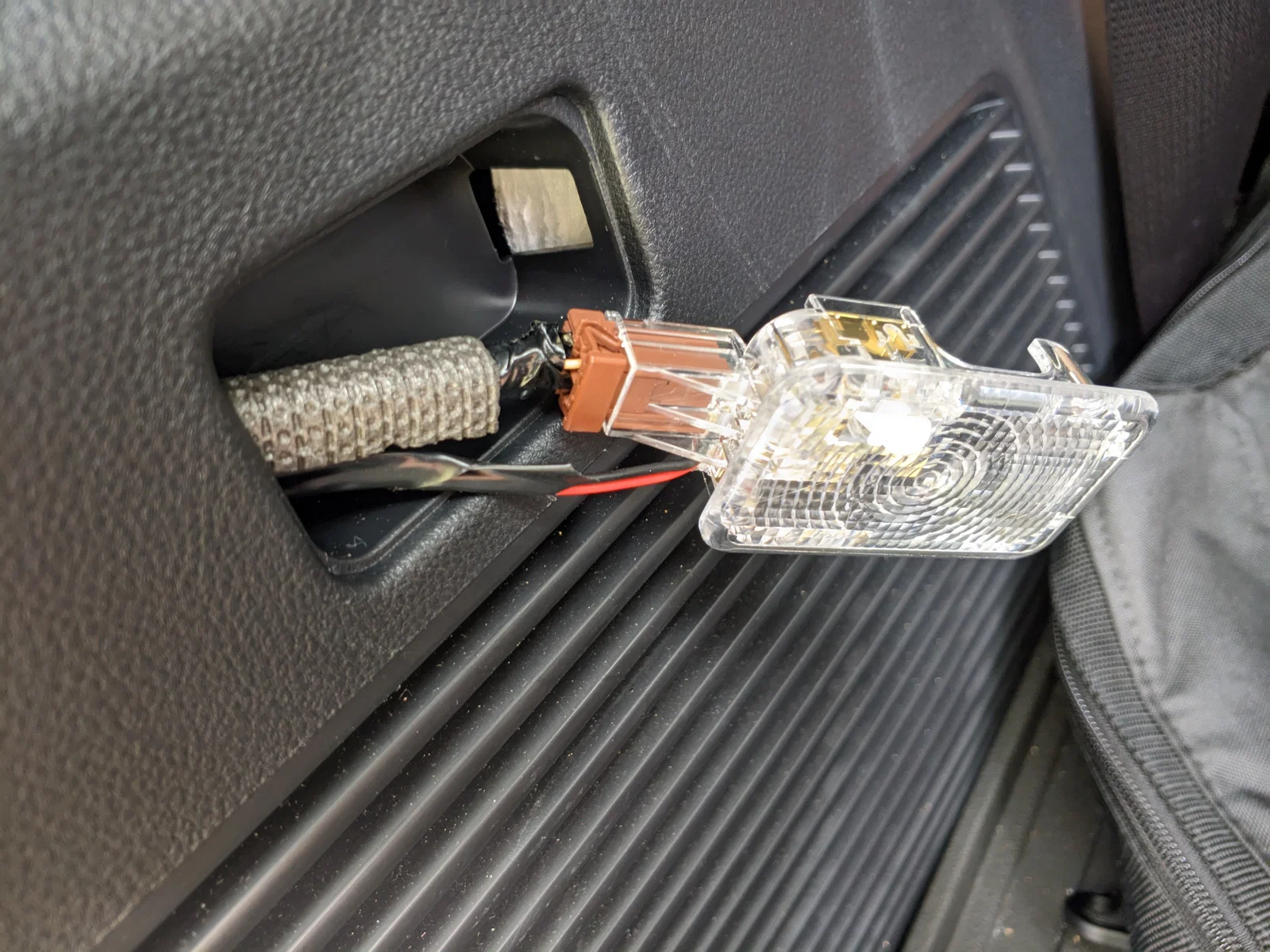

- Dùng dụng cụ nạy nhựa nylon cạy mở đèn cargo hông một cách nhẹ nhàng.
- Rút jack/cáp nguồn.

2.2 Hàn điểm đấu

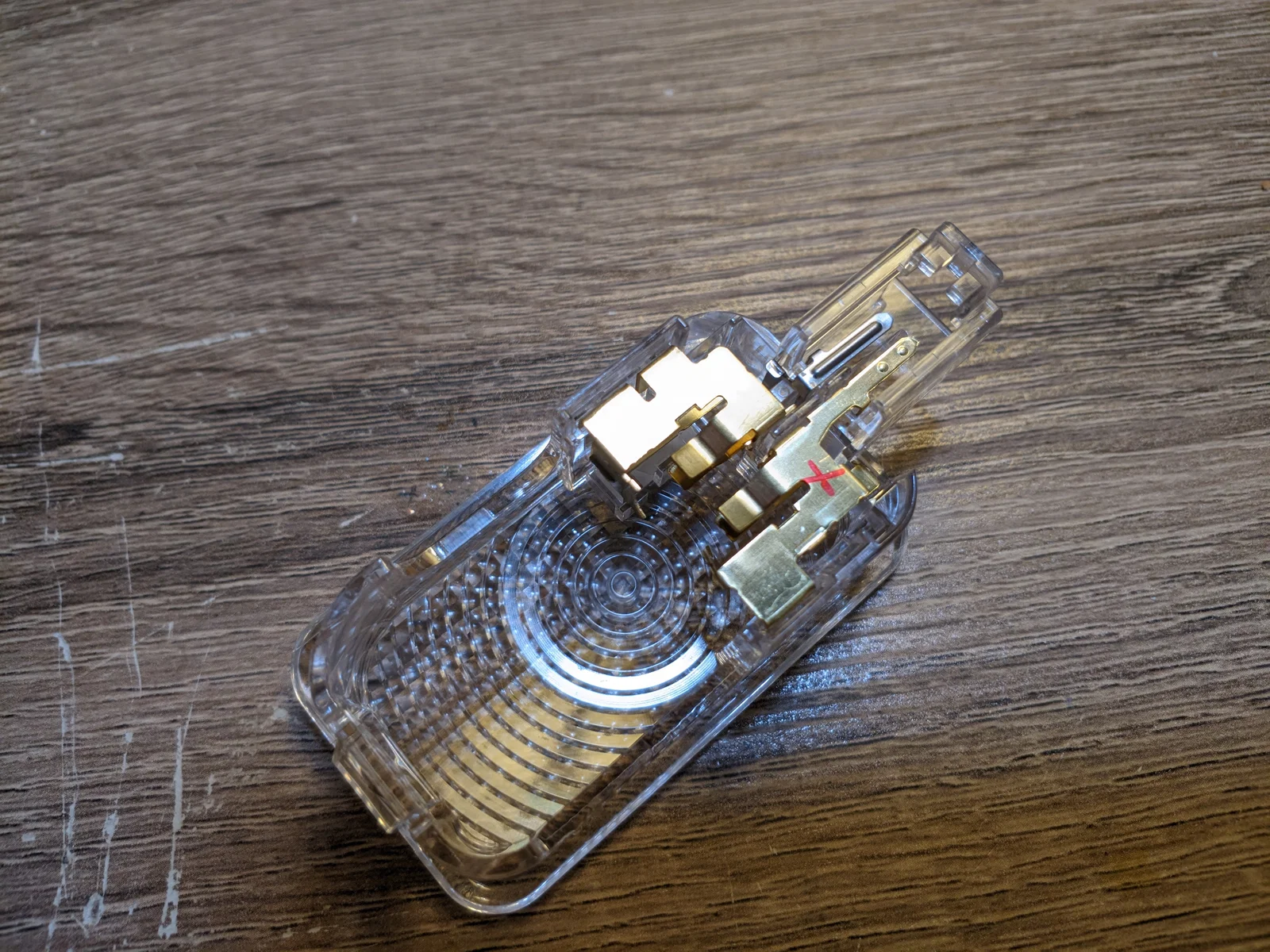

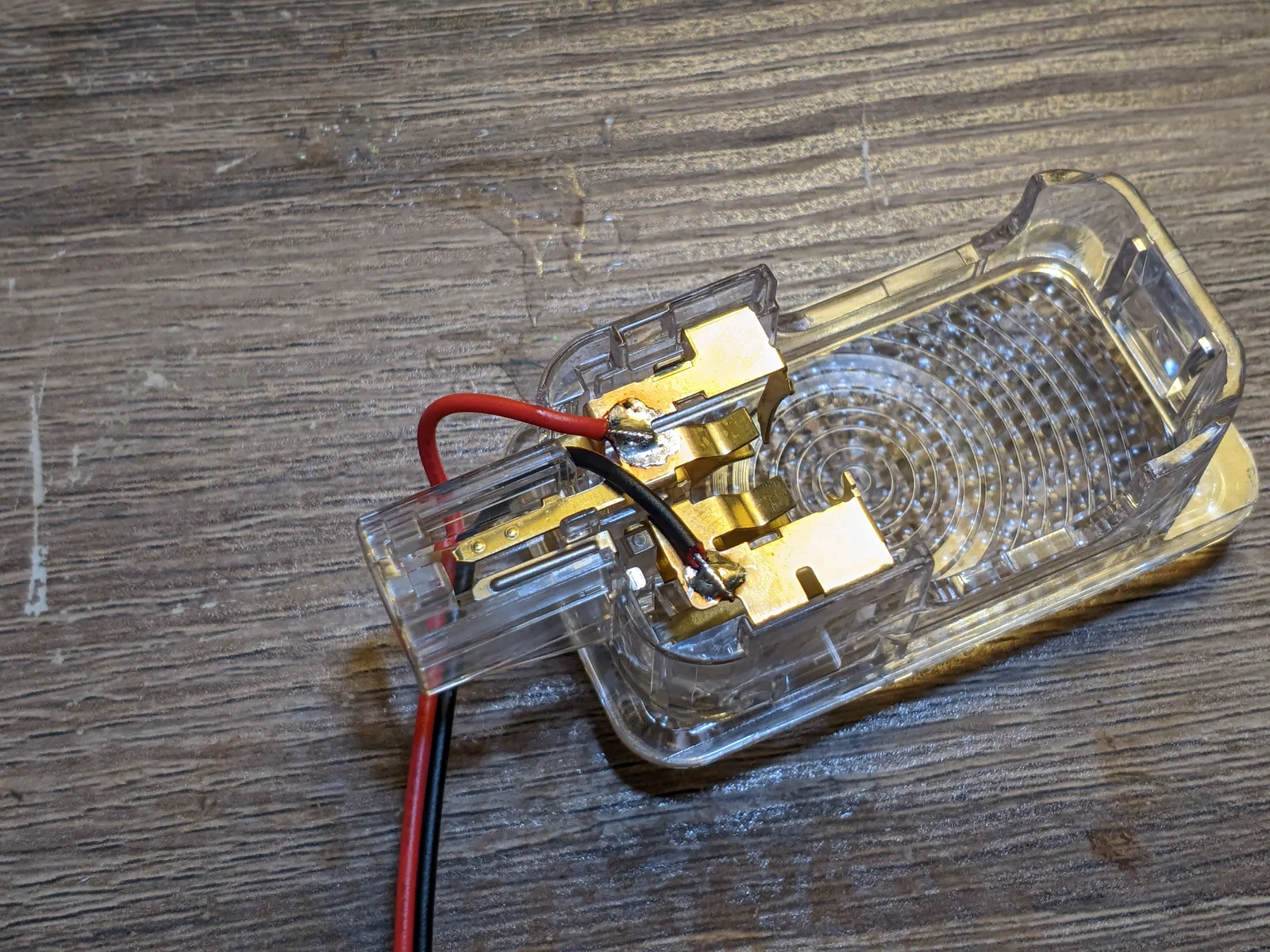

- Hàn dây LED vào các tiếp điểm kim loại của đèn cargo hông để lấy điện như hình đính kèm.
- Công tắc có sẵn trên đèn cargo hông sẽ điều khiển cả hai đèn.

2.3 Đi dây

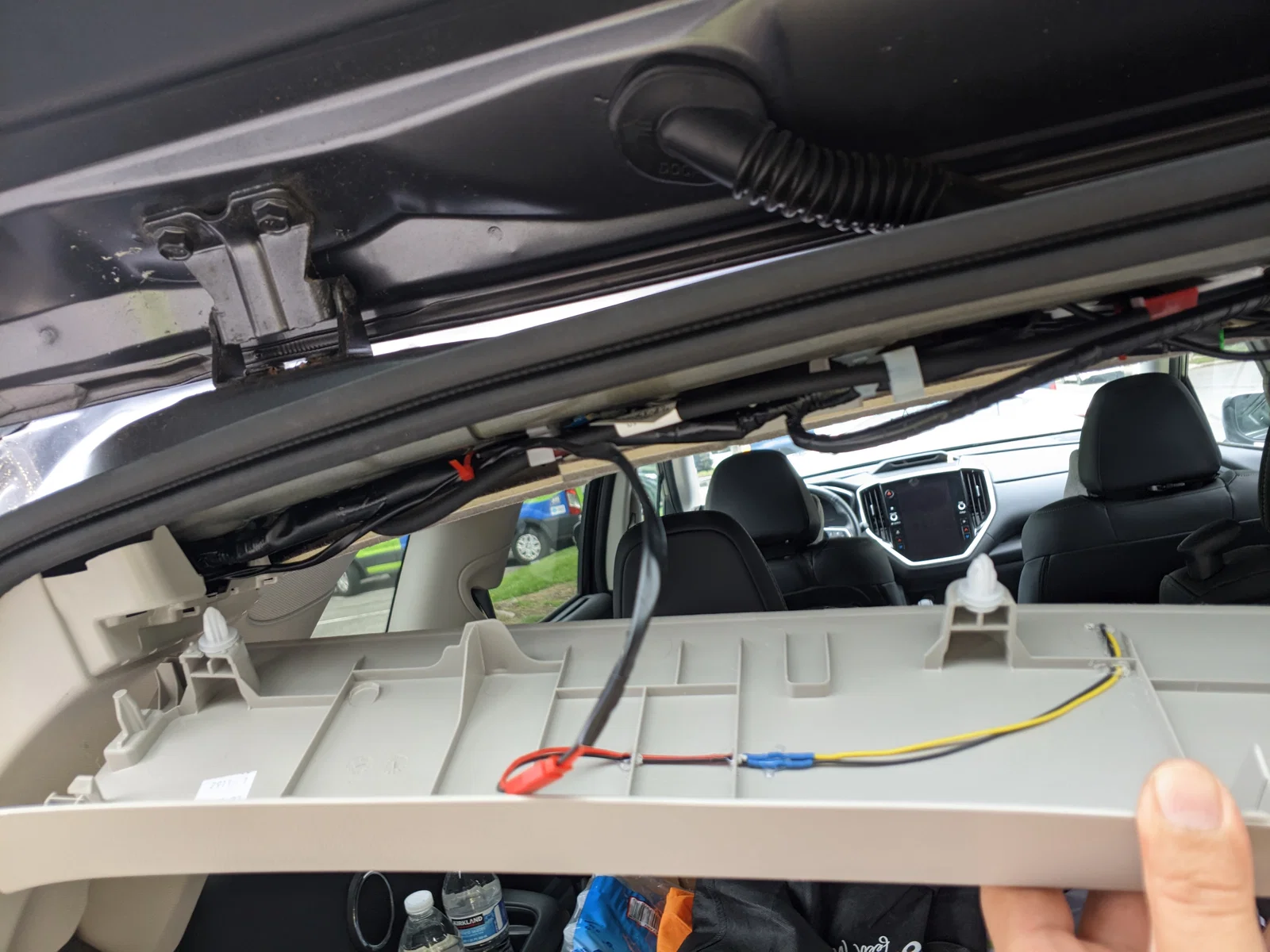

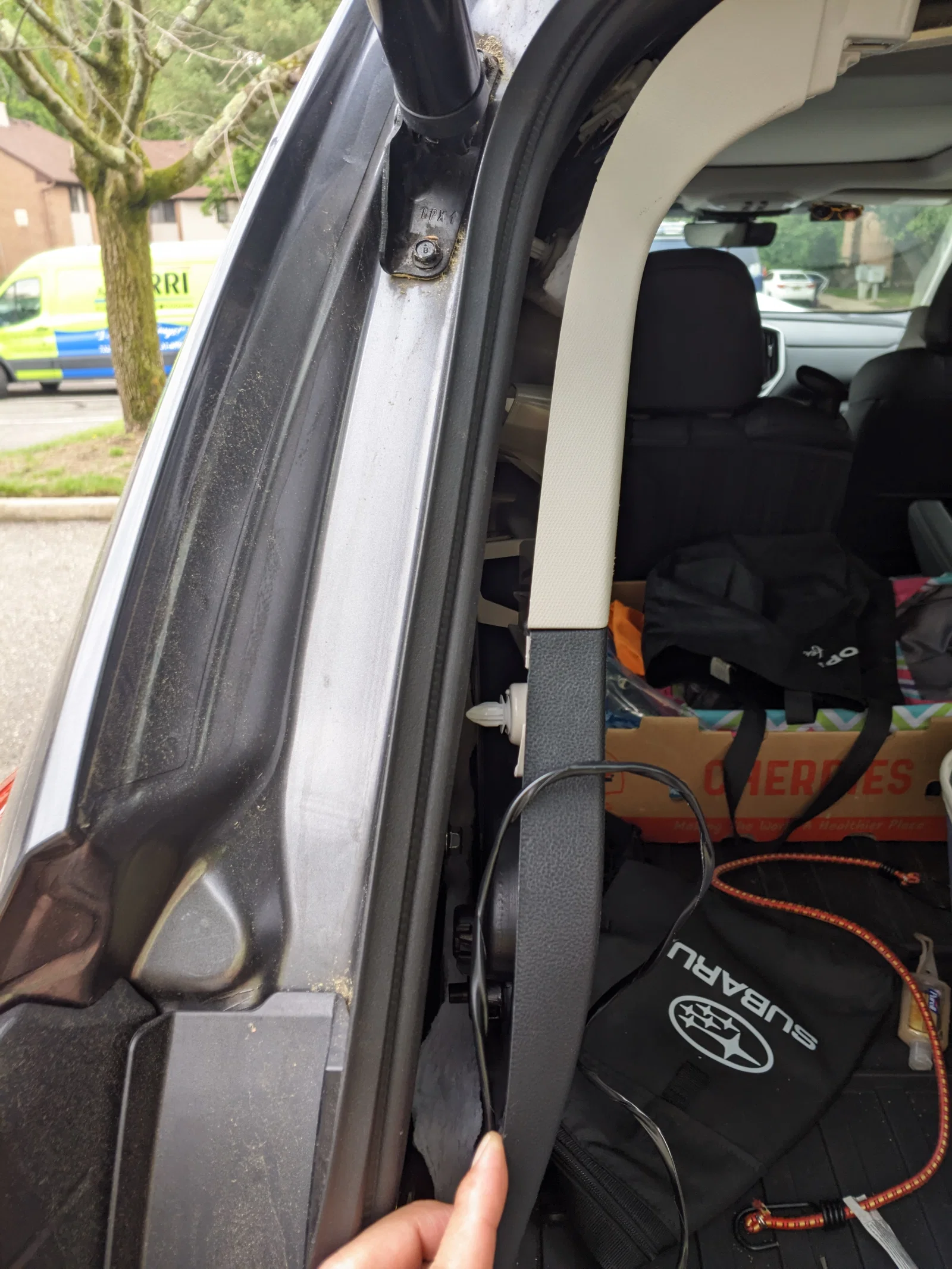

- Nạy mở ốp bên trái và đi dây lên cụm đèn LED trần.
- Cắm đầu JST, đảm bảo dây không cấn vào các ngàm giữ (retaining clips).

2.4 Lắp lại ốp
- Ấn các tấm ốp về lại vị trí, nhẹ tay nhưng dứt khoát.

Mẹo & Khuyến nghị:
- Chọn vật liệu: Nên in PETG hoặc ABS để tránh bị mềm khi nhiệt độ trong xe cao.
- Màu sắc: Dùng filament xám nhạt để nhìn đồng bộ với ốp nội thất.
- Cố định nắp hông: Sau khi lắp, chấm một ít keo CA để hạn chế rung làm bung nắp.
- Chỉnh kích thước: Muốn dài/ngắn hơn? Chỉ scale theo chiều dài trong slicer, giữ nguyên chiều rộng và chiều cao.
