Giá đỡ Burette và Pipette (Burette and Pipette stand)

Kích thước

Cao khoảng 45 cm và rộng 23 cm.

Mục tiêu

Mục tiêu của tụi mình là làm một cái rack để cất burette cho lớp hoá. Nó cần chiếm ít chỗ hơn và có thể dùng như giá phơi cho dụng cụ còn ướt, để thầy/cô có thể dùng lại sau các thí nghiệm.

Lắp ráp

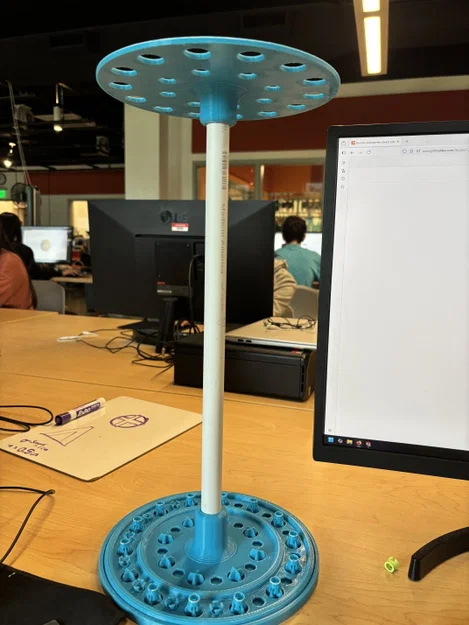

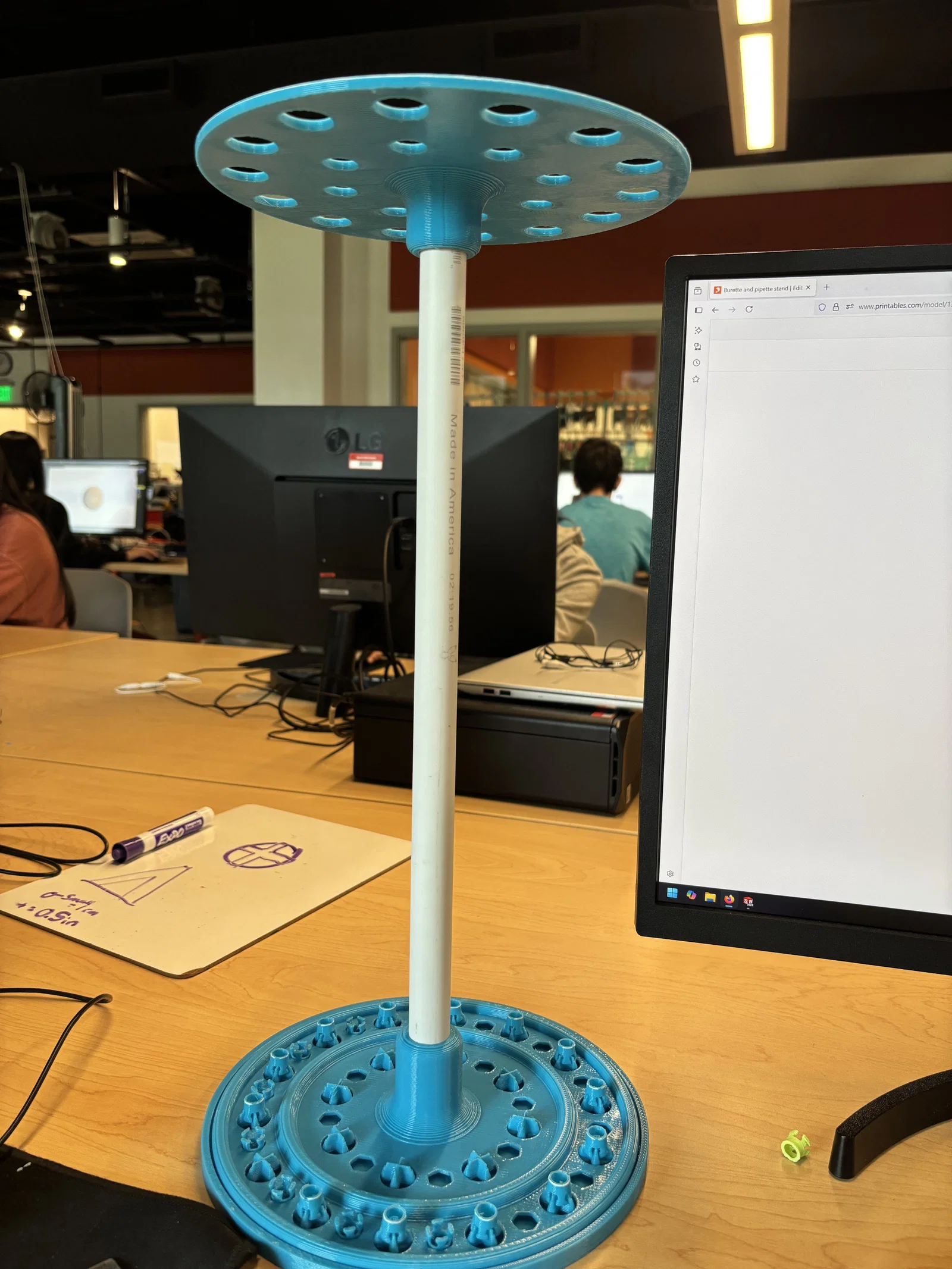

Bạn cần 1 ống PVC 1 ½ inch dài khoảng 41 cm (có thể thay đổi tuỳ nhu cầu), 4 con vít và một cái khoan. Đặt ống vào giữa connector ở phần drain phía dưới và nối đầu trên của ống vào connector phía trên (là một phần của net). Ở hai bên connector, khoan hai lỗ đối diện nhau sao cho khoan xuyên luôn vào ống PVC. Sau đó bắt vít vào các lỗ đó, nhớ canh cho thẳng hàng. Khi mọi thứ đã khớp, đặt toàn bộ cụm (gồm net ở trên và drain ở dưới nối với nhau bằng ống PVC) lên khay phía dưới để hứng phần nước dư và đem đổ bỏ.

Các lựa chọn thiết kế:

Connector

Thay đổi đầu tiên tụi mình cần làm là phần cấu trúc nối với ống PVC. Lúc đầu connector hơi lỏng so với yêu cầu nên phải bắt vít để đảm bảo phần trên và dưới của thiết kế giữ chặt với nhau. Vì vậy tụi mình giảm đường kính connector 0,10 cm thì lại bị chặt quá. Để vừa đẹp hơn, sau đó tăng lại đường kính lên 0,5 cm thì vừa khít. Tức là kích thước ban đầu 2,21 cm đổi thành 2,16 cm.

Khay nước phía dưới:

Khi thử prototype lần đầu, khay nước hơi lớn, nên để giảm độ xê dịch trong toàn bộ thiết kế tụi mình chỉnh lại cho nhỏ hơn.

DRAIN: Lỗ to hơn

Ban đầu thiết kế của tụi mình như vầy:

Lúc đầu tụi mình nghĩ phần đầu nhọn được khoanh tròn sẽ nằm ở đáy giá và đó sẽ là chỗ nước thoát ra. Nhưng khi test prototype thì nhận ra cái núm đó làm burette không thể đặt vừa theo đúng ý tưởng ban đầu. Dù vậy cũng không phải vấn đề quá lớn vì phía “khách hàng” thật ra muốn đầu burette hướng lên trên, còn đáy burette nằm ở phía dưới của kết cấu.

Dù vậy vẫn có vài thay đổi cần làm do lựa chọn thiết kế này. Vì ban đầu tụi mình nghĩ đầu burette sẽ ở dưới nên các lỗ phía dưới làm nhỏ hơn lỗ/đường kính phần đáy burette, thành ra cần đảm bảo có chỗ để burette lọt qua. Để xử lý, tụi mình làm các vòng tròn/lỗ ở đây lớn hơn để vừa với kích thước burette.

DRAIN: Gờ đỡ (HOLDERS)

Sau đó tụi mình thêm các phần cross extrusion có draft để burette có điểm tựa và giúp nó khô hiệu quả mà không chạm vào khay nước.

Dưới đây là so sánh trước và sau, dùng một cây bút expo marker có kích thước tương tự:

Cylinder Adapters:

Sau khi thêm chi tiết drafted cross vào thiết kế, tụi mình nhận ra đường kính burette lại vừa khít với chiều dài của chi tiết này.

Chuyện này hơi bất tiện vì tụi mình muốn chiều dài đó nhỏ hơn một chút so với burette để ôm/giữ chắc hơn. Nên tụi mình quyết định thêm adapter dạng cylinder gắn lên phần drafted cross để có thể giữ burette.

Cách này hoạt động tốt với đa số burette, nhưng những cái đặt ở vòng trong thì đường kính nhỏ hơn, mà adapter này không đáp ứng được. Vì vậy cần adapter với kích thước khác. Do đó tụi mình tăng draft của adapter thêm 2 độ. Tuy nhiên do gặp vài khó khăn nên tụi mình không in thêm được các adapter này và chuyển sang phát triển một ý tưởng hoàn toàn mới.

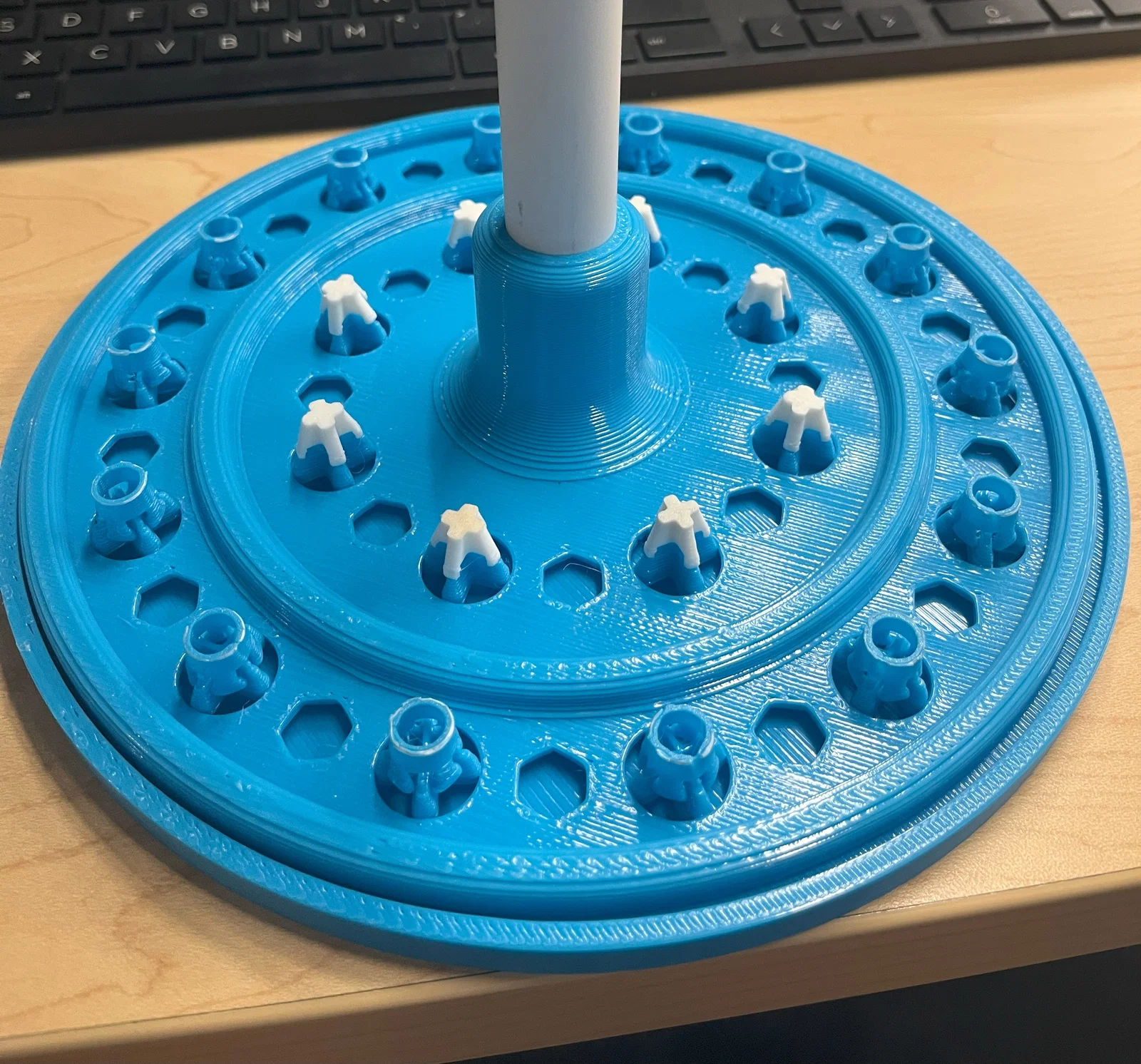

Để đạt mục tiêu có adapter giữ được burette nhỏ hơn (về đường kính), tụi mình làm một thiết kế mới, về cơ bản chỉ là phần add-on gắn thêm lên cấu trúc drafted cross đã có.

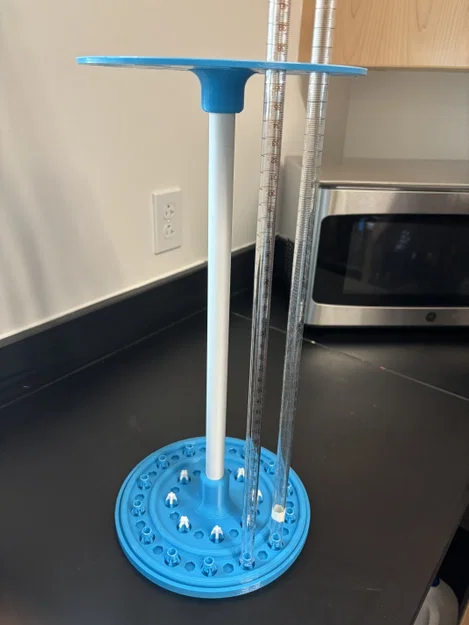

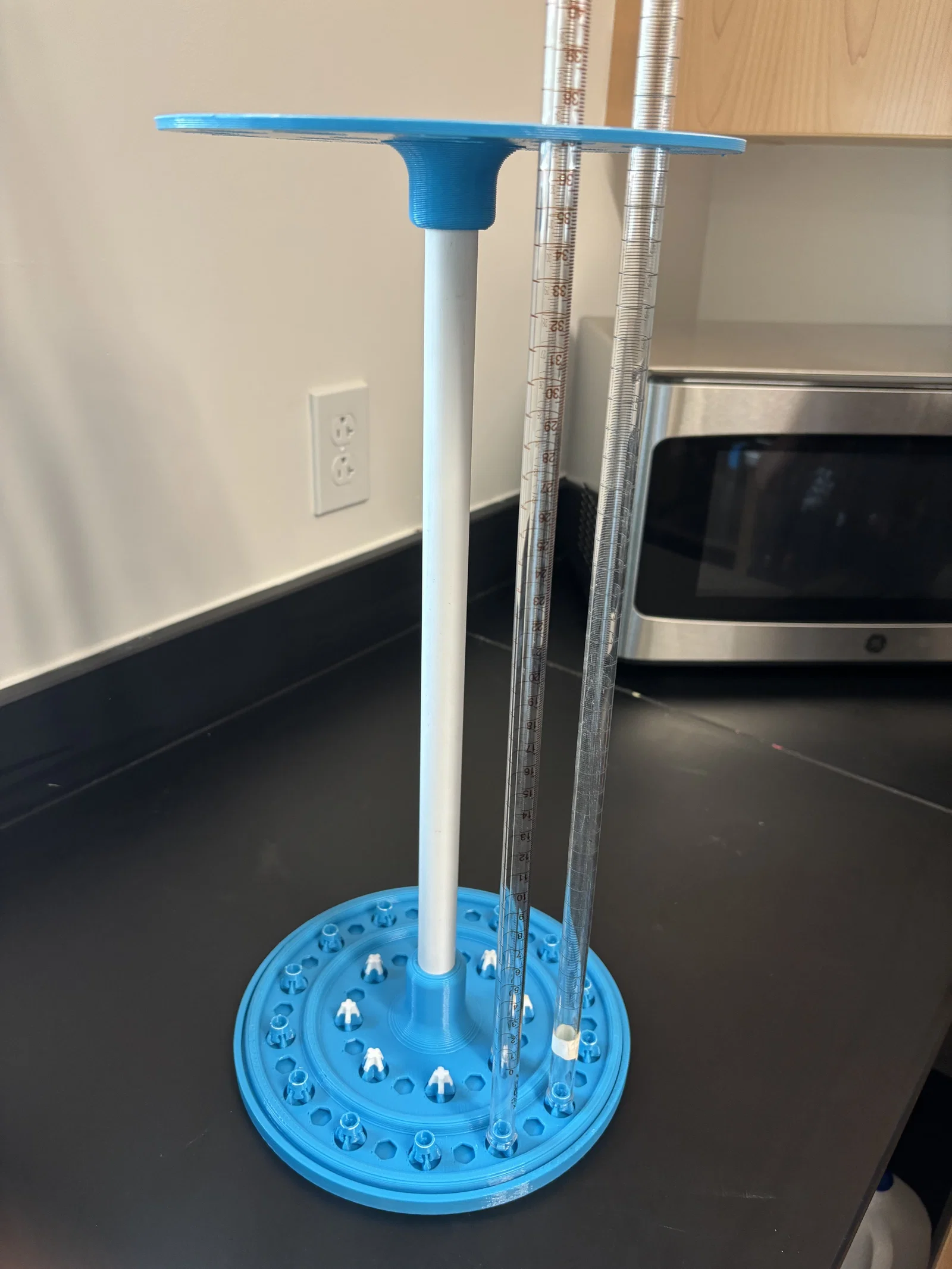

Kết quả cuối:
