Jig dũa PCB parametric để ra đúng kích thước và góc vuông

Jig dũa PCB

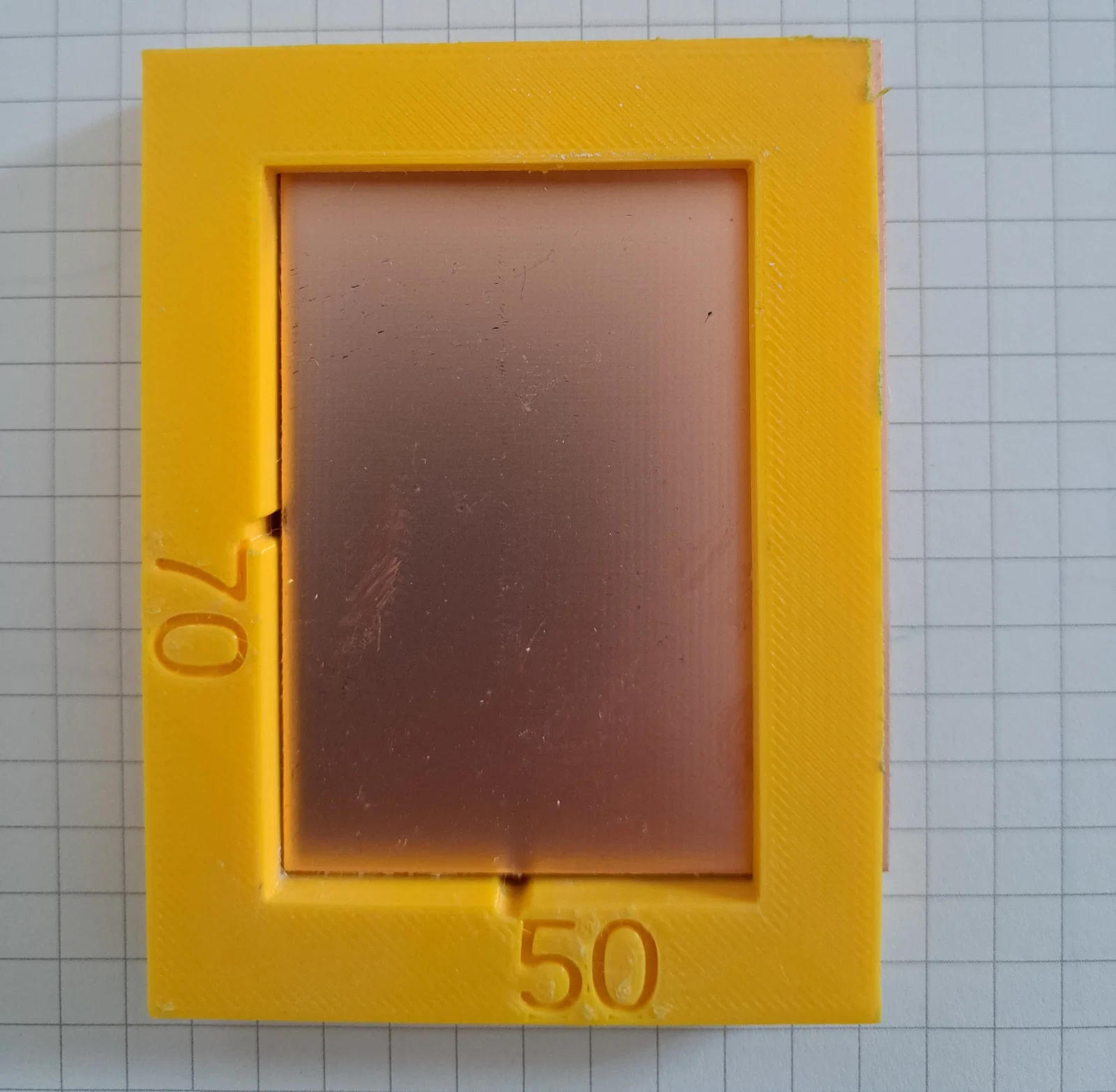

Dùng để dũa một tấm FR4 board về đúng kích thước và có các góc vuông (perpendicular).

Hướng dẫn:

• Tạo (generate) và in 2 cái jig: một cái theo kích thước mục tiêu, và một cái lớn hơn ví dụ 1 mm ở cả hai chiều (có thể chỉnh oversize_value để tạo cả hai cùng lúc). (lưu ý: nếu PCB bị hình thang nhiều, có thể cần jig lớn hơn nữa)
• Đặt PCB vào cái lớn hơn, đảm bảo một cạnh của PCB căn thẳng hoàn toàn, kẹp (clamp) jig lại rồi dũa phần thừa nhô ra
• Xoay PCB 18 độ, rồi đặt PCB vào cái đúng kích thước
• Kẹp jig và dũa phần thừa nhô ra
• Lúc này PCB sẽ vuông góc và đúng kích thước.
