Hệ thống Orpheus Modular Game Caller (Module lắp ghép)

Orpheus – người nhạc sĩ huyền thoại trong thần thoại Hy Lạp, đồng hành cùng đoàn Argonauts của Jason, với tiếng nhạc có thể thuần phục cả người lẫn thú. Dù kỹ năng với Orpheus phiên bản này có thể “mê hoặc” mấy bạn đi săn chung, mục tiêu chính của nó là giúp bạn tạo ra một profile âm thanh độc đáo cho bất kỳ loài nào bạn muốn gọi.

Orpheus là một modular game caller với cảm giác như có vô hạn cách phối các bộ phận để thay đổi tone và pitch. Phần lớn bản in này sử dụng Polymaker High-Temp PLA, vì PLA cho âm thanh tốt nhất cho kiểu caller này và khả năng chịu nhiệt cao rất hợp để dùng ngoài trời. Quăng trong xe bán tải hay bỏ trong balo đi bộ đường dài giữa mùa hè nóng nực, bạn vẫn có thể yên tâm là nó hoạt động đúng như thiết kế.

Mình đang thử cái mới! Mình có video tổng quan về caller trên YouTube:
https://youtu.be/raCgoBlzqqw

Loại Polymaker High-Temperature PLA mình khuyên dùng cho bản build này:
https://us.polymaker.com/products/polymaker-ht-pla?aff=1186&utm_source=affiliately&utm_campaign=aff

TPU mình dùng cho bản build này:
https://us.polymaker.com/products/polyflex-tpu95?variant=39574341681209&aff=1186&utm_source=affiliately&utm_campaign=aff

Dạo này mình có bôi sáp ong (beeswax) lên các ren và các reed trong mẫu này để mọi thứ luôn trơn mượt:
https://amzn.to/3ZuBdc2

In tất cả các part với 100% infill, hoặc 99 walls. Tất cả mesh đã được export đúng orientation để in, và không part nào của dự án này cần supports.

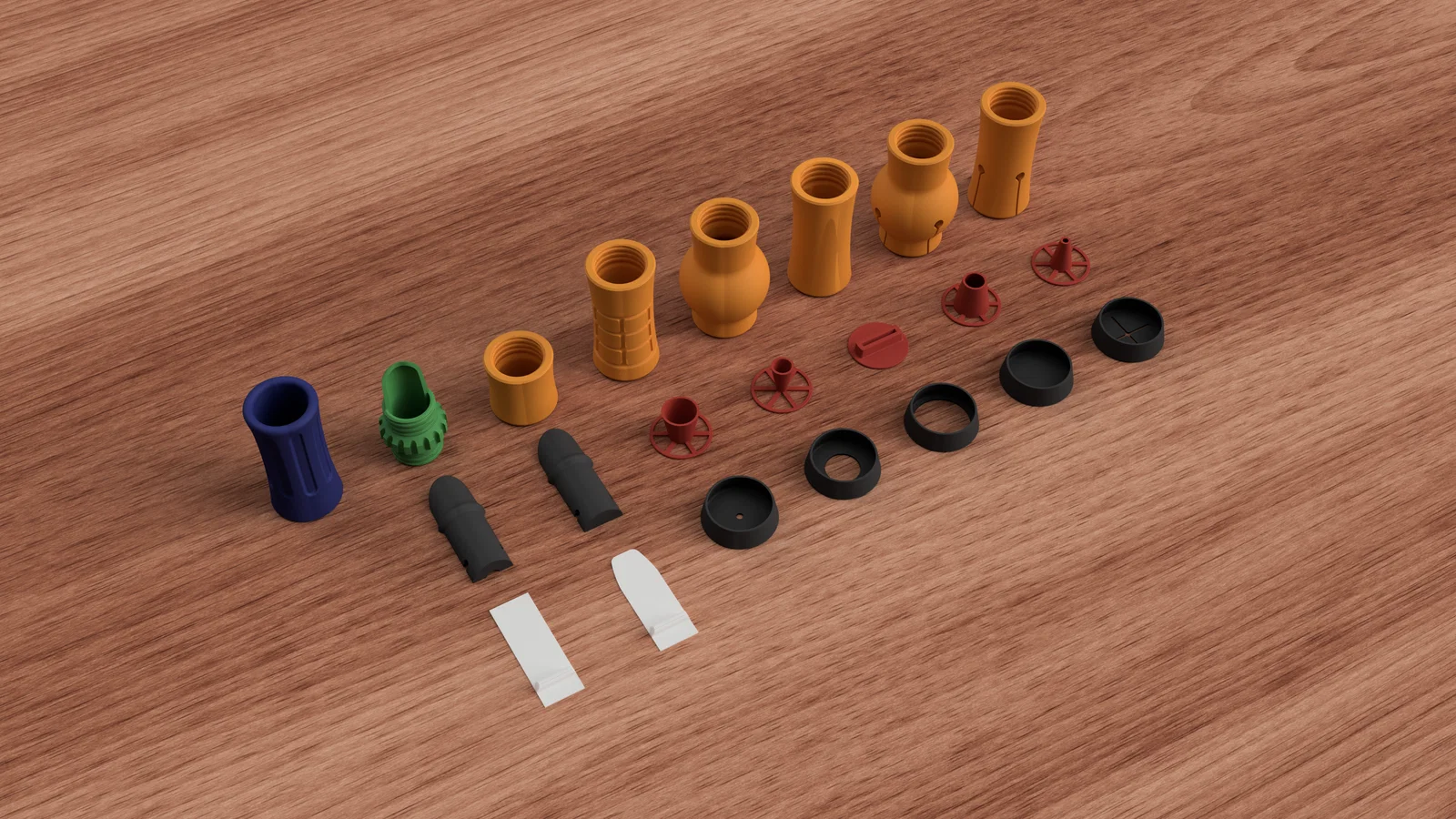

Tại thời điểm ra mắt, Orpheus có 24 thành phần:

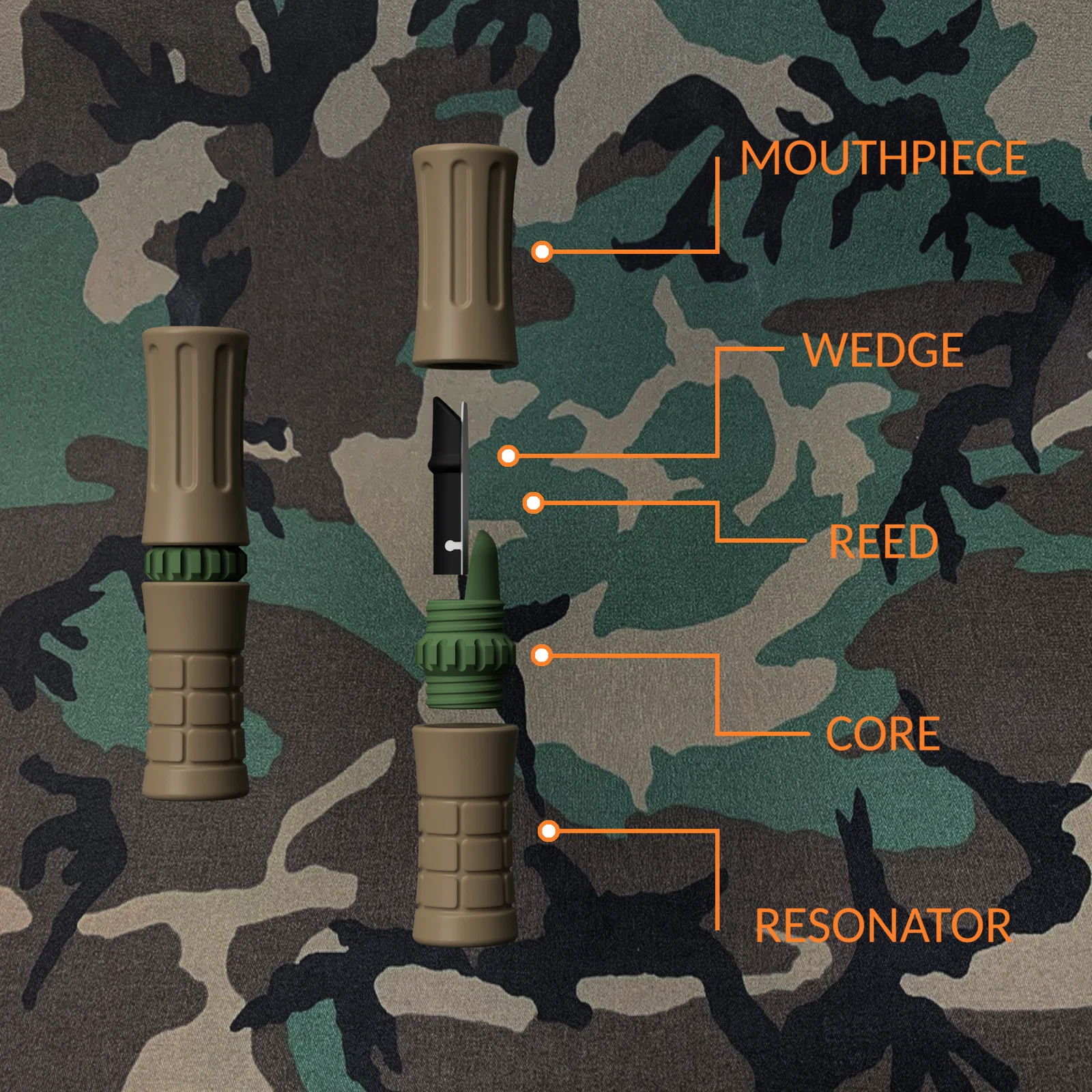

One Mouthpiece

One Core, gồm hai ren ngoài (male threads), một phần knurled để vặn lắp/tháo, và tone board tích hợp

Two Wedges: một cái đặc và một cái có air bypass – có thể in bằng PLA, nhưng để kết quả tốt nhất thì nên in TPU.

Four Reeds:

1. Profile thiết kế sẵn.
2. Profile DIY chưa cắt, có thể dễ dàng cắt/định hình bằng kéo hoặc dao theo ý.
3. Thiết kế sẵn có air bypass.
4. DIY có air bypass.

Six Resonators:

1. Standard Resonator cao 60mm, bề mặt trơn.
2. Standard Resonator 60mm với thiết kế Waffle cut. (Chỉ thay đổi thẩm mỹ so với #1.)
3. “Bell” 60mm với spherical volume modifier để cho tiếng trầm hơn.
4. Standard 60mm có các đường cut để tạo tiếng chirp/whistle.
5. “Bell” 60mm có các đường cut vừa cho pitch thấp hơn vừa tạo chirp/whistle.
6. Mini Resonator 30mm cho tiếng cao hơn.

Five Sound Disks – lắp vào đáy Resonator và được giữ lại bằng Dust Cap/Retainer.

1. Tăng pitch.
2. Tăng pitch CAO.
3. Giảm pitch.
4. Giảm pitch THẤP.
5. Khe whistle. (File này sẽ được thay thế; mình từng gặp một lần cho kết quả “false positive”, và có vẻ không hoạt động ở các lần in sau. YMMV.)

Five Dust Caps/Retainers/Modifiers – tròng vào phần đáy của Resonator và đóng vai trò nắp chắn bụi (Dust Cap), vòng giữ Sound Disk (Retainer), hoặc chỉnh đường thoát âm để áp dụng kỹ thuật chụm tay (hand cupping) nâng cao. Các món này BẮT BUỘC dùng TPU/filament dẻo để có thể co giãn ôm vào Resonator.

1. Dust Cap kín hoàn toàn, không có lỗ.
2. Retainer cho Sound Disks.
3. Retainer/Modifier “Mid” mở một phần.
4. Pinhole Modifier.
5. Cross Cut.

Các thành phần ra mắt tập trung nhiều vào âm thanh chim săn (gamebird), nhưng mình có kế hoạch ra thêm nhiều part.
Tất cả file bổ sung về sau sẽ được gộp trong bài đăng này theo dạng pack, thỉnh thoảng ghé lại để xem có cập nhật nha!

Planned/Future Components:

1. Một loạt Resonator lớn hơn, dùng được với grunt tube in 3D.
2. Mouthpiece thay thế.
3. Resonator tinh chỉnh cho tiếng kêu fawn bleats.
4. Vài Resonator tập trung cho predator calls.
5. Có thể sẽ có Sound Disks để bỏ TPU retainer, nhưng có thể sẽ bị khóa theo một kiểu Resonator duy nhất. Sound disk tích hợp như một phần của nắp TPU có vẻ khả thi hơn.
6. Một loại hộp/case, có thể đựng toàn bộ component hoặc chỉ một caller.
7. Các part cho tiếng cao, dành cho pheasant, grouse, v.v.
8. Core, Reeds và Wedges bản thay thế, dự kiến phát hành trong tuần đầu sau khi upload và sẽ thay đổi tone đáng kể.

Fusion, .STEP và .STLs đều được cung cấp. Các upload về sau sẽ luôn có .STEP và file mesh.
Mình rất muốn xem cộng đồng 3D làm thêm được những part gì từ mẫu này; nếu bạn muốn một part cụ thể nhưng chưa biết làm sao để biến nó thành hiện thực thì cứ để lại bình luận, mình sẽ thử làm.

Mẫu này là open source, theo license Public Domain. Cứ in, tặng, bán, remix, thậm chí làm sản phẩm dựa trên thiết kế này. Muốn làm gì cũng được.
