No. 5 Wire Organizer cho Standing Desk (Khay treo ổ điện & gom dây)

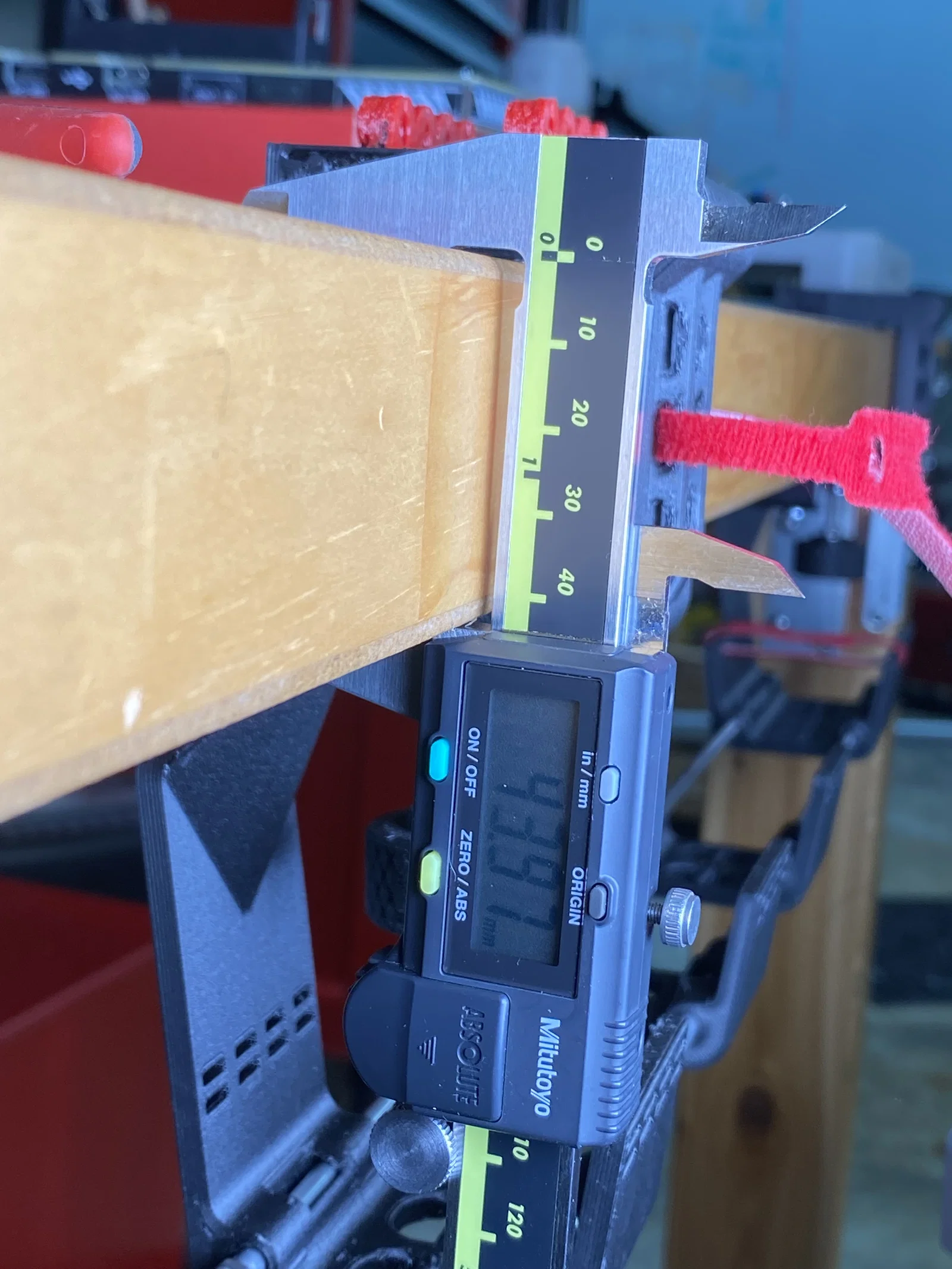

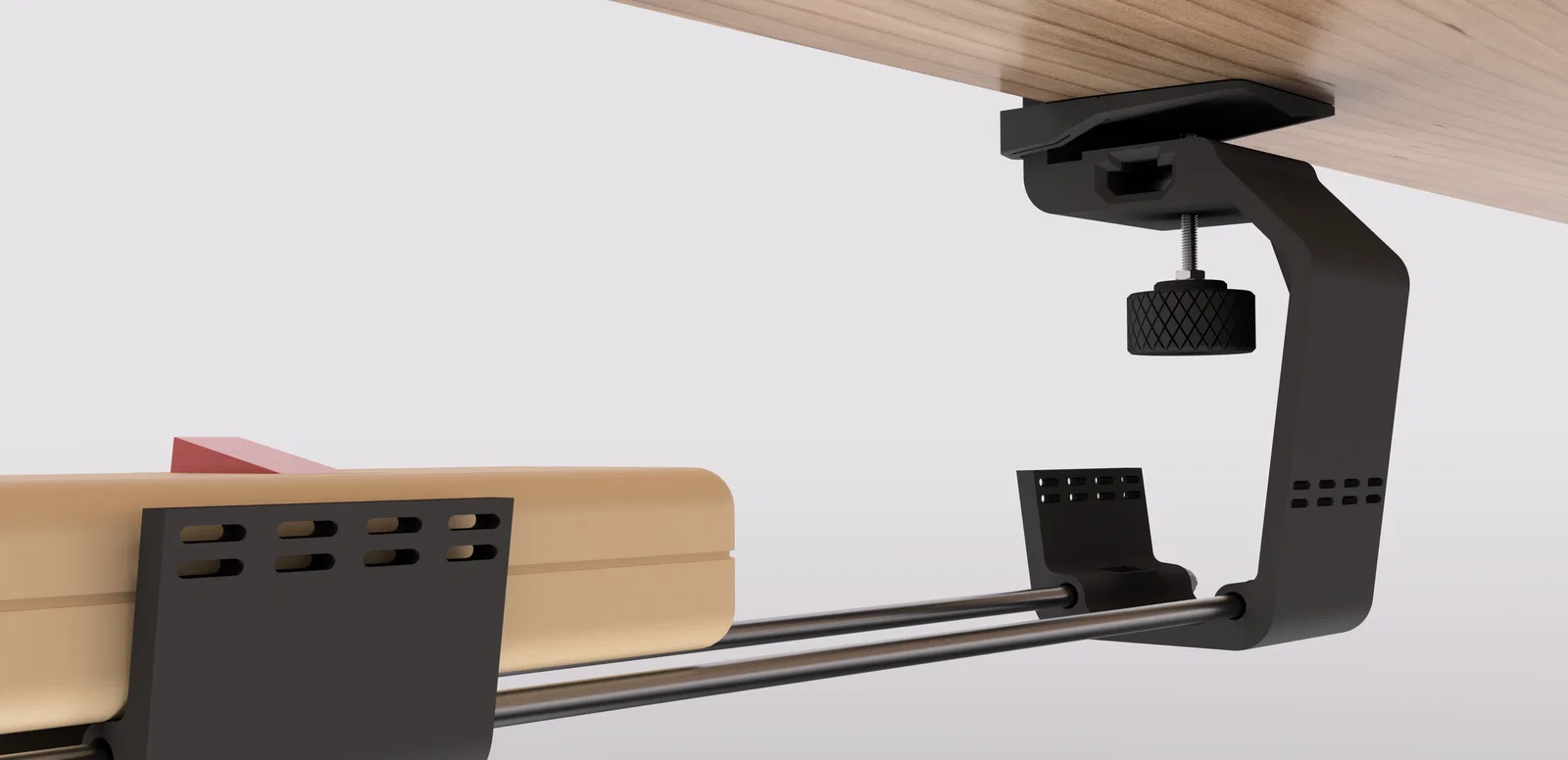

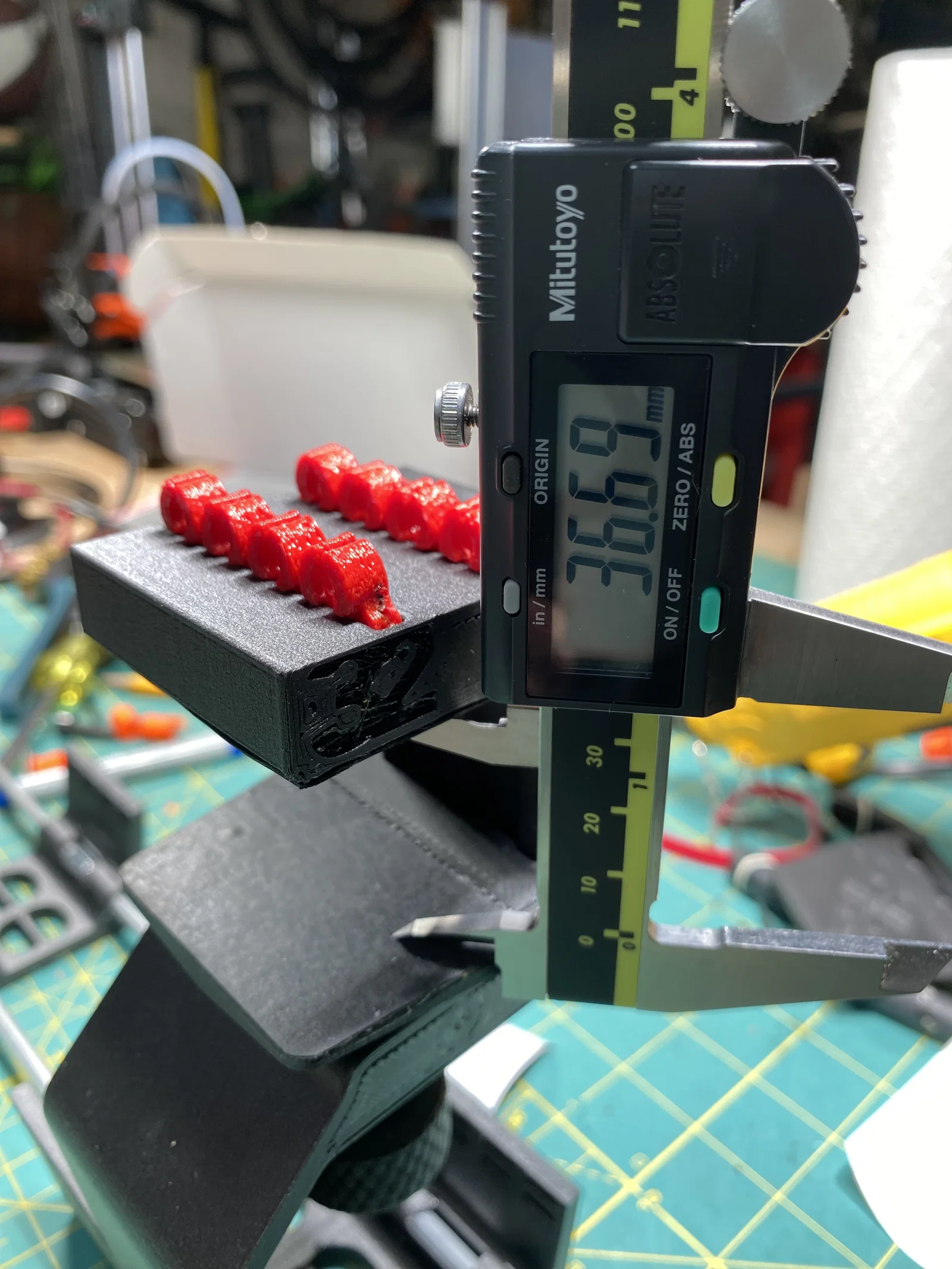

Khay dây điện nhỏ, dạng modular, có sẵn các ngàm/điểm gom dây tích hợp cho standing desk. Tất cả đều in được trên Prusa mini, nhưng cần thêm phần cứng để lắp (xem danh sách McMaster-Carr bên dưới). Kẹp vừa mặt bàn dày tới 3.7cm khi dùng miếng chân chống trượt, và tới 4.5cm (ví dụ kiểu door desk) khi dùng ốc trực tiếp (sẽ làm hư lớp hoàn thiện mặt dưới nếu không gắn chân).

Parts (McMaster-Carr)

Qnty

Description

McMaster #

Comments

4

18-8 M4 Threaded Rod - 300mm length

90024A221

Bạn có thể tiết kiệm bằng cách dùng hợp kim rẻ hơn hoặc mua ty ren M4 dài hơn ở tiệm hardware gần nhà rồi tự cắt. Chiều dài 300mm cũng chỉ là chọn đại thôi, nhưng nếu bạn muốn dài hơn thì cần ống nhôm dài tương ứng.

4

Corrosion-Resistant 3003 Aluminum Tube

• 0.203" OD
• 0.175" ID
• 12" length

7237K75

2

18-8 M4 Stainless Steel Hex Head Screw - 50mm

91287A057

Bạn có thể tiết kiệm bằng cách dùng hợp kim rẻ hơn, miễn là con bolt có đầu lục giác 7mm.

1

Multipurpose Neoprene Rubber Sheet

• Adhesive back
• 50A (durometer)
• 1/64" thick

1374N21

Dùng để tạo bề mặt chống trượt cho kẹp “5”. Xem phần lắp ráp bên dưới để biết cách dùng các tấm này.

6

18-8 M4 Stainless Steel Nylon-Insert Locknut

93625A150

Bạn có thể tiết kiệm bằng cách dùng hợp kim rẻ hơn.

2

T-Slotted Framing Fasteners
End-Feed Self-Aligning Nut, 1.5", 30mm and 40mm Rail, M4

6000N201

2

M4 Coupling Nut

93355A310

1

Loctite 271 - “red” thread locker

91458A160

Không bắt buộc nhưng khuyến nghị dùng.

Assembly

Hệ No. 5 là dạng modular nên có thể lắp được rất nhiều cấu hình khác nhau; ở đây mình chọn một cấu hình đơn giản, phổ biến: dùng 2 cái bracket “Fiver” (đây là món dài nhất và cũng tốn filament nhất trong hệ). Bạn có thể tăng khả năng chịu tải của bất kỳ khay nào bằng cách dùng thêm các bracket này, hoặc tăng kích thước ty ren và ống nhôm. Bạn cũng có thể tăng chiều dài bằng cách nối thêm phần khác theo các kỹ thuật sẽ thấy trong hướng dẫn lắp ráp này.

Đầu tiên, bạn cần in các phần sau:

Polymer màu đen trong hình là Prusament PETG Carbon Fiber và màu đỏ là Filamentum Flexfill TPU 98A (Signal Red).

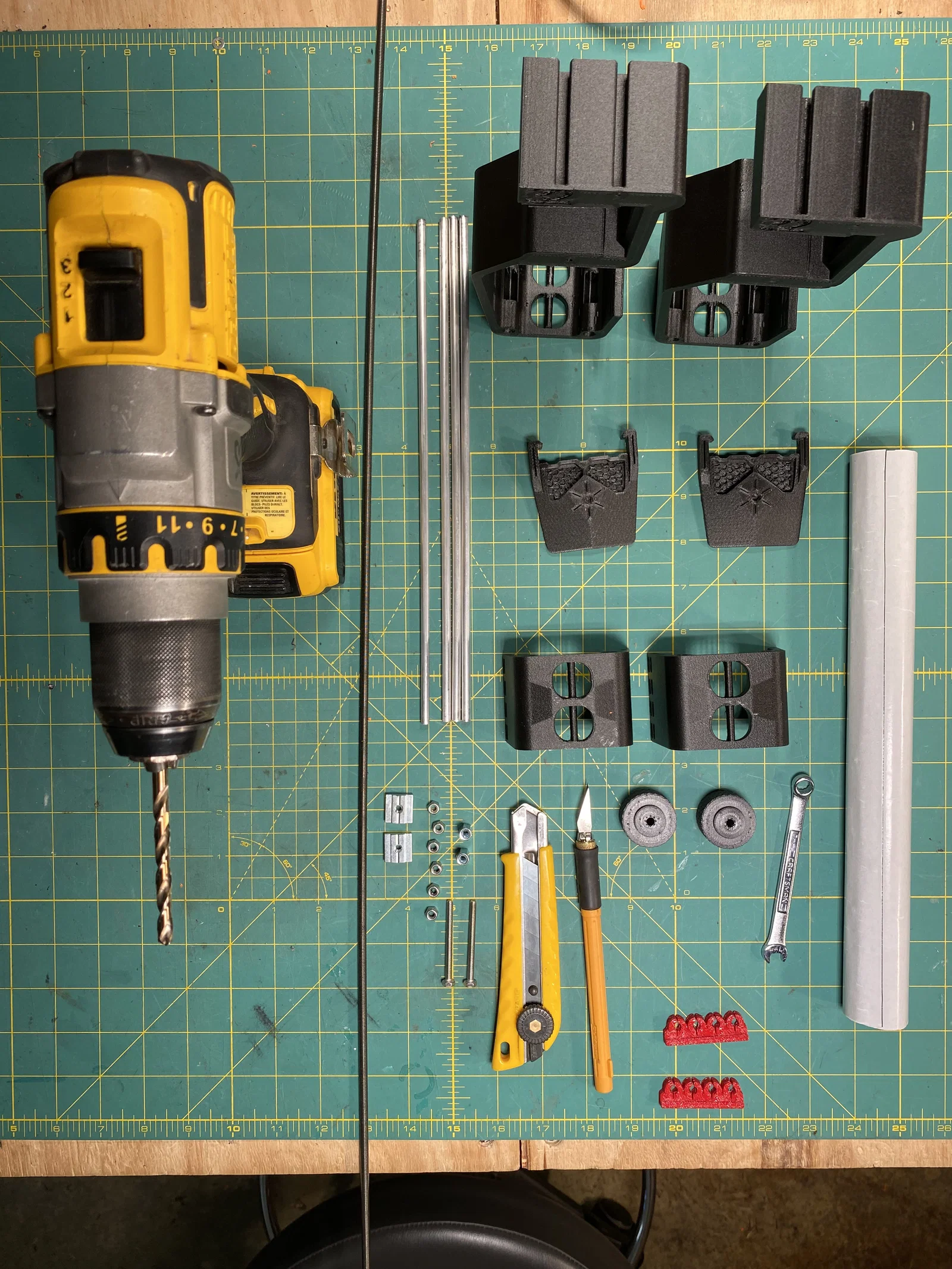

Mình dùng các dụng cụ sau:

Lưu ý: máy khoan và mũi 5.5mm không phải là bắt buộc, nhưng nó giúp làm tròn/làm sạch các lỗ để luồn ống, vì lỗ có thể bị dính “lông tơ” hoặc lỗi bề mặt in tuỳ độ sạch của bản in.

Cuối cùng là các phần cứng đã liệt kê trong danh sách bên trên. Có một điểm cần lưu ý: mình dùng một cây ty ren M4 dài rồi tự cắt ra thành đoạn 300mm giống loại bạn có thể mua từ McMaster-Carr. Việc này hơi tốn công nên mình không hướng dẫn ở đây. Bạn có thể xem YouTube nếu muốn biết cách cắt threaded rod, nhưng nếu muốn lắp cho nhẹ đầu thì nên mua sẵn loại cắt sẵn.

Step 1 - Lắp khay (Tray)

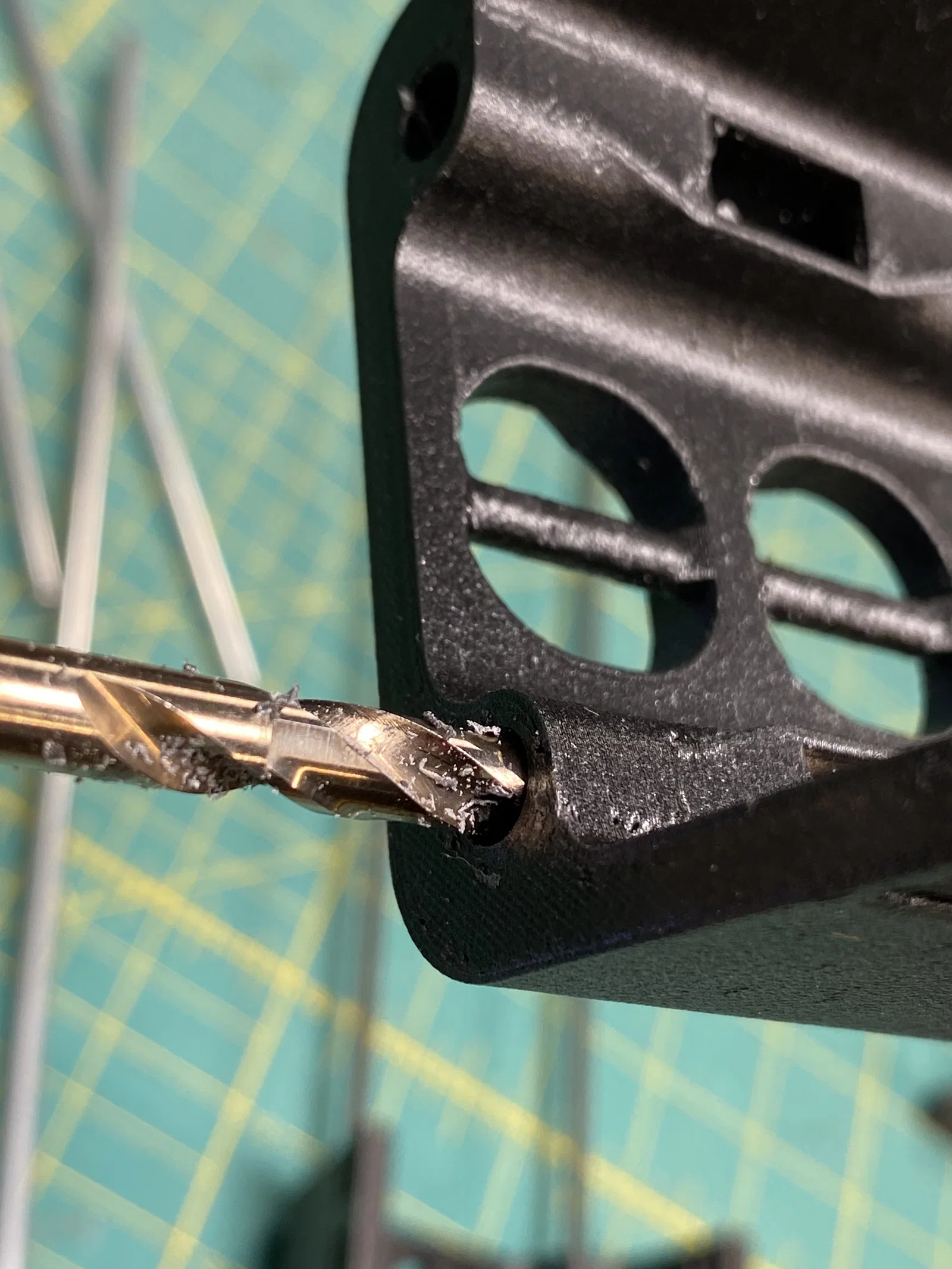

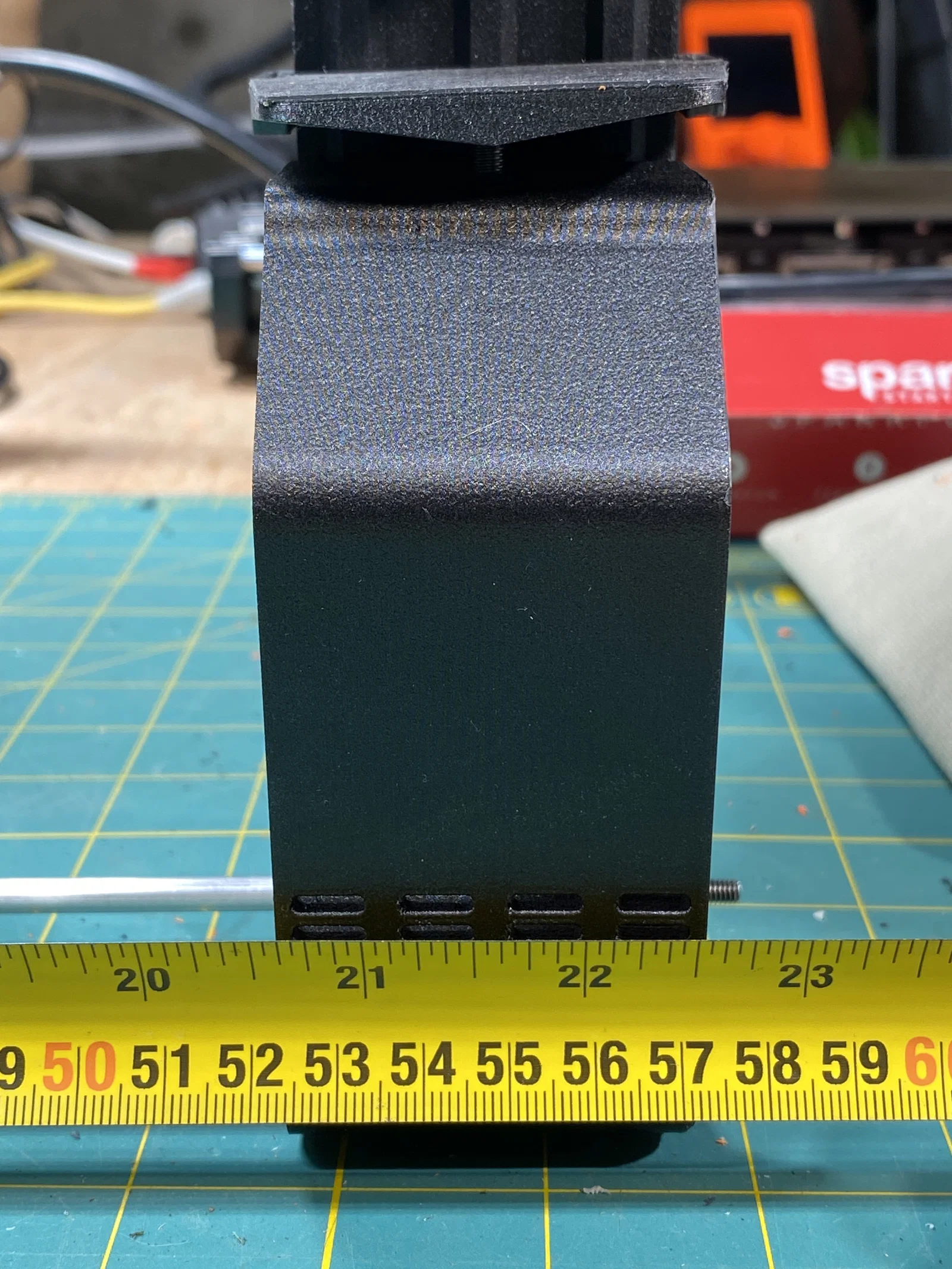

Dành chút thời gian vệ sinh/làm sạch tất cả các lỗ để luồn ống trên các chi tiết. Các lỗ này được in ở 5.4mm, vừa khít với ống như thông số bên trên; nhưng nếu làm sạch bằng mũi khoan 5.5mm thì việc trượt chi tiết vào ống sẽ dễ hơn nhiều.

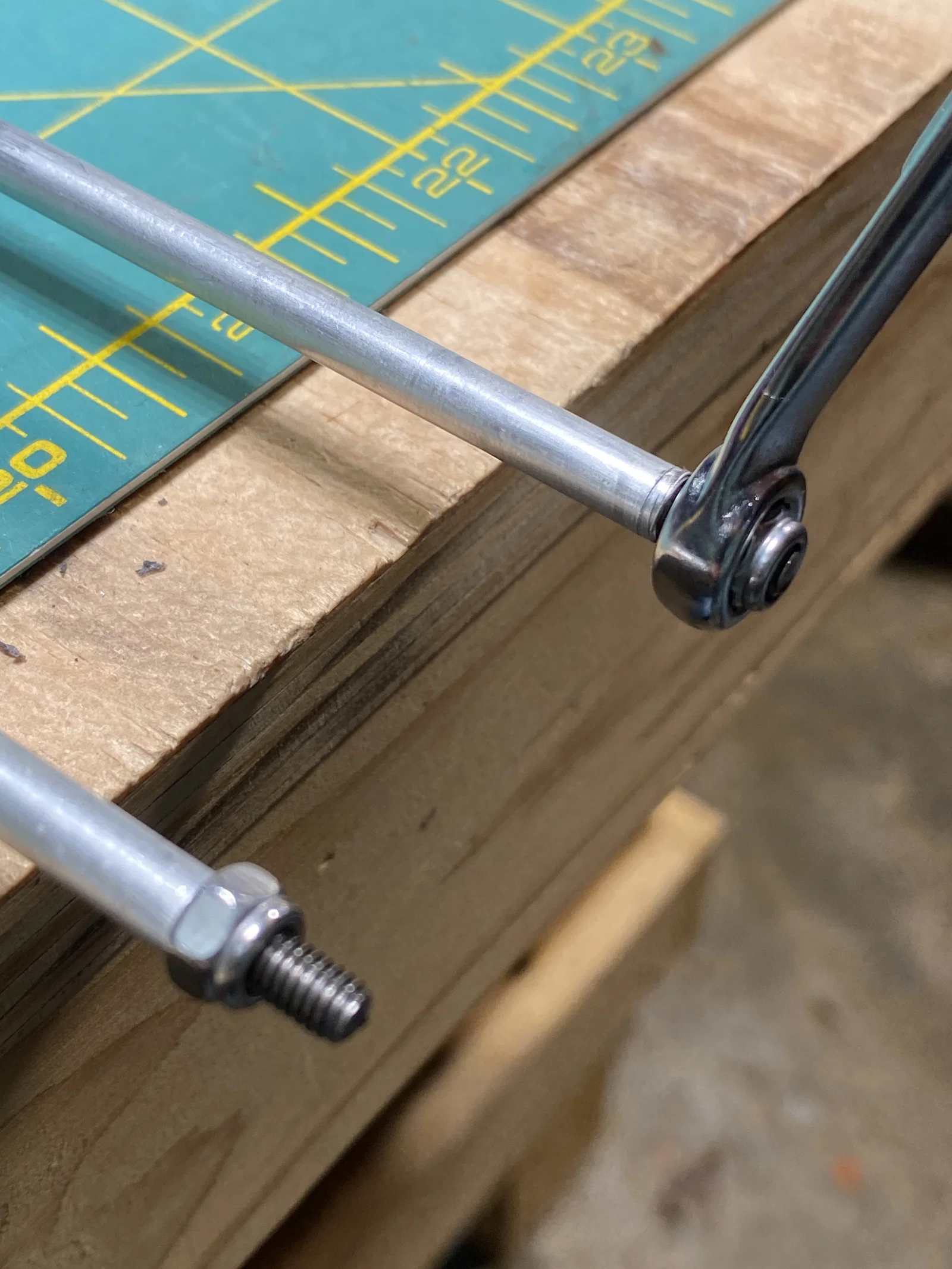

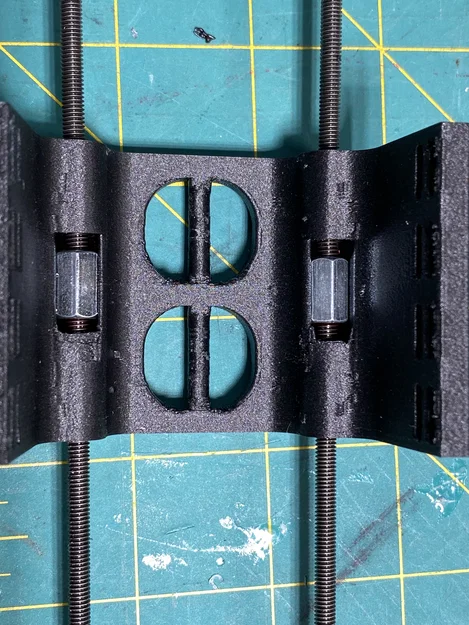

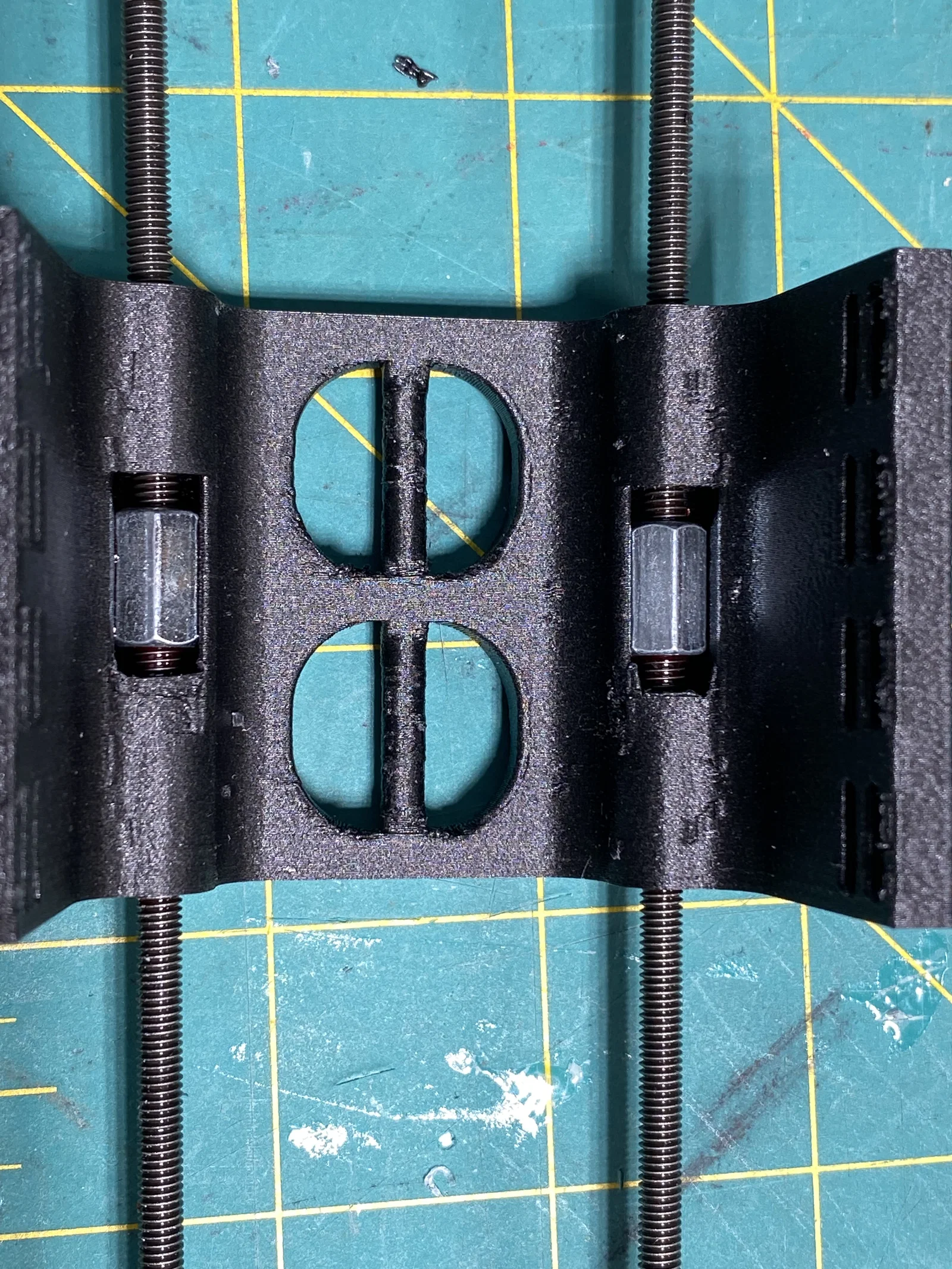

Đầu tiên dùng một chi tiết “U”, thả 2 con M4 coupling nut vào, rồi vặn 4 cây ty ren M4 dài 300mm vào. Đây là chỗ mình dùng thread locker để giữ ty ren nằm đúng vị trí khi mình siết chặt cái rack ở bước sau.

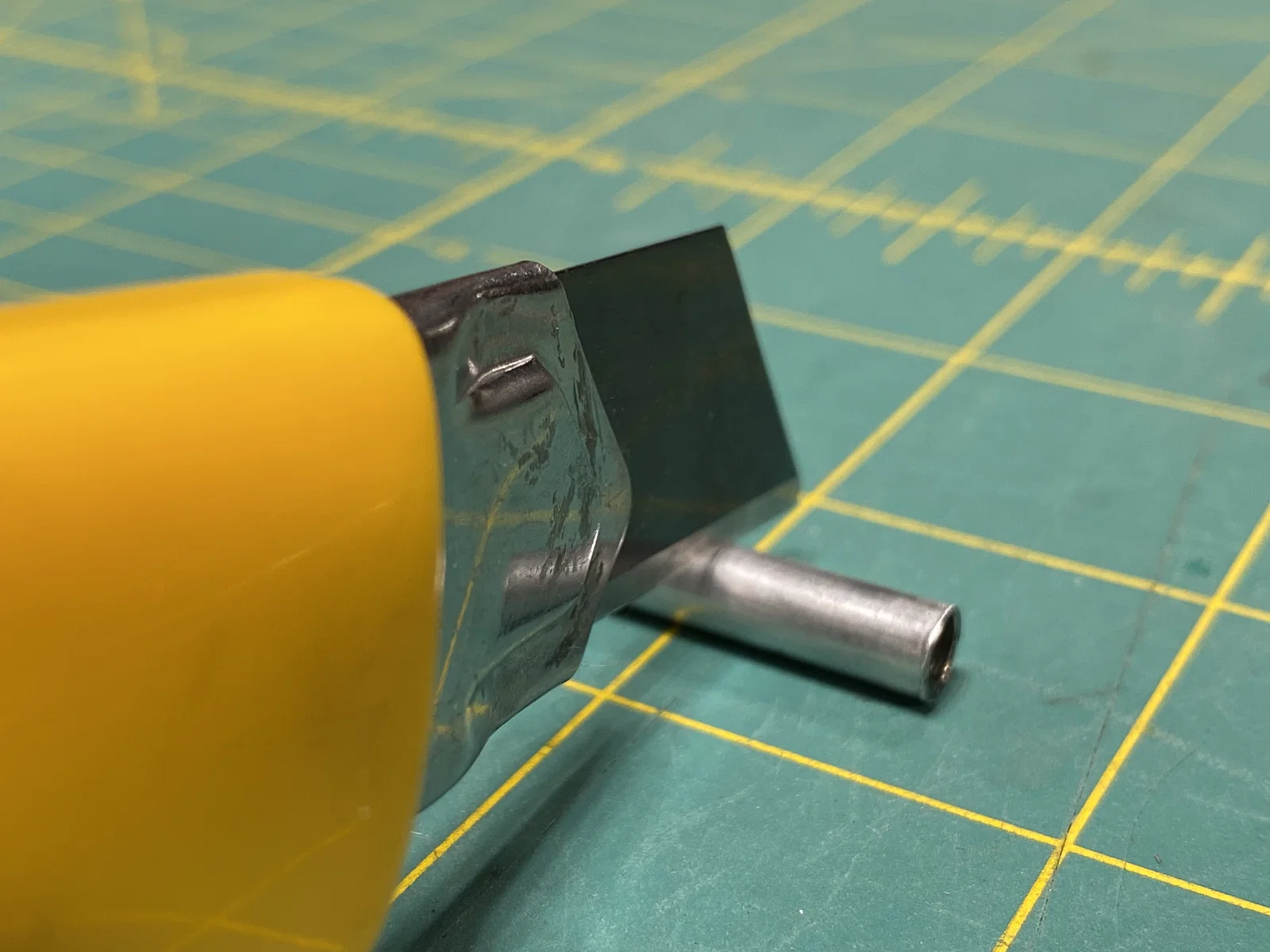

Tiếp theo bạn cắt ống nhôm. Với phiên bản M4 mình ghi ở đây, ống mềm và mỏng nên dùng dao rọc giấy (utility knife) là cắt được. Chỉ cần lăn qua lăn lại vài lần với lực vừa phải, và nhớ đừng ép bẹp cái ống.

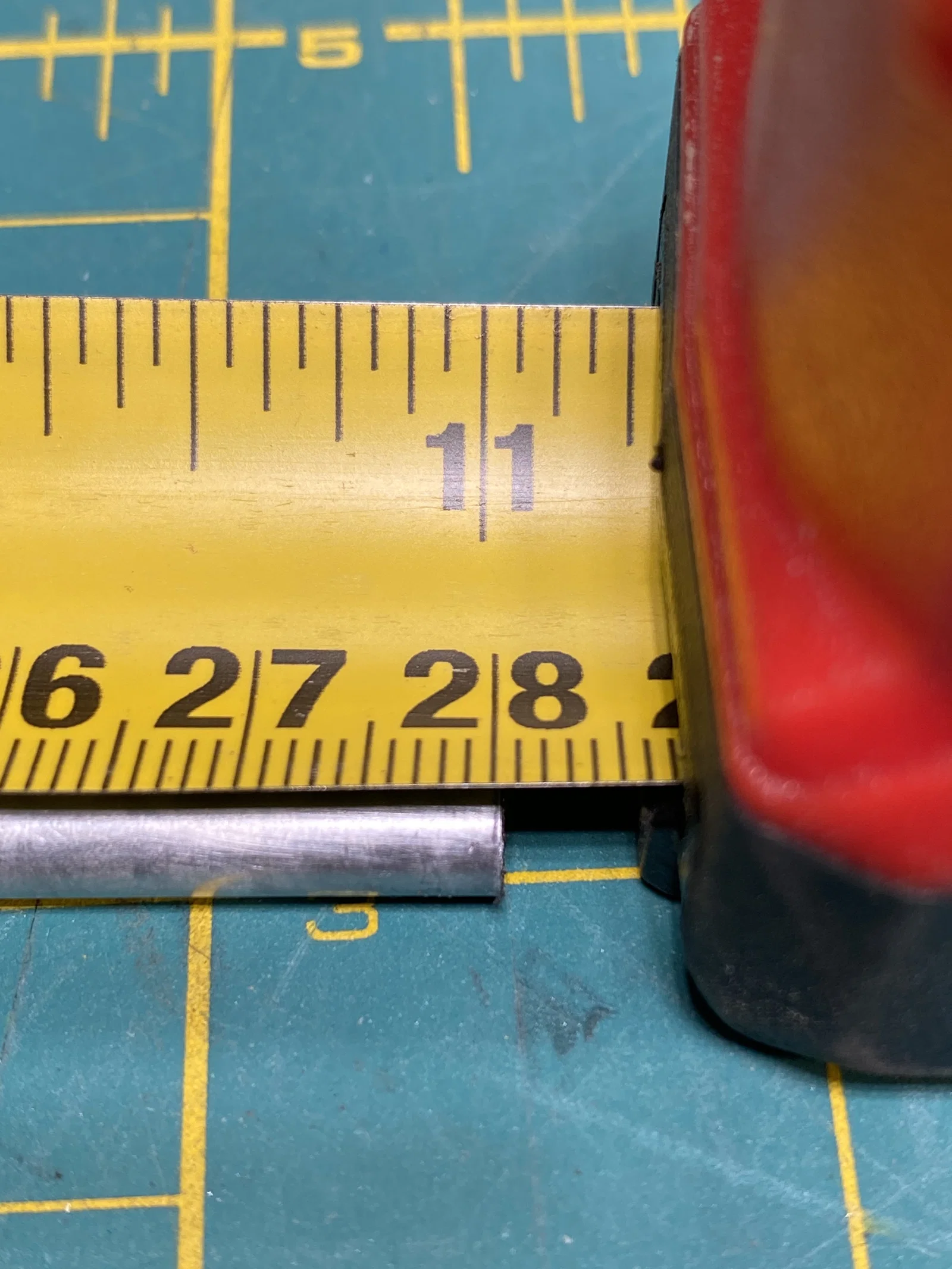

Mỗi đoạn cắt dài 280mm.

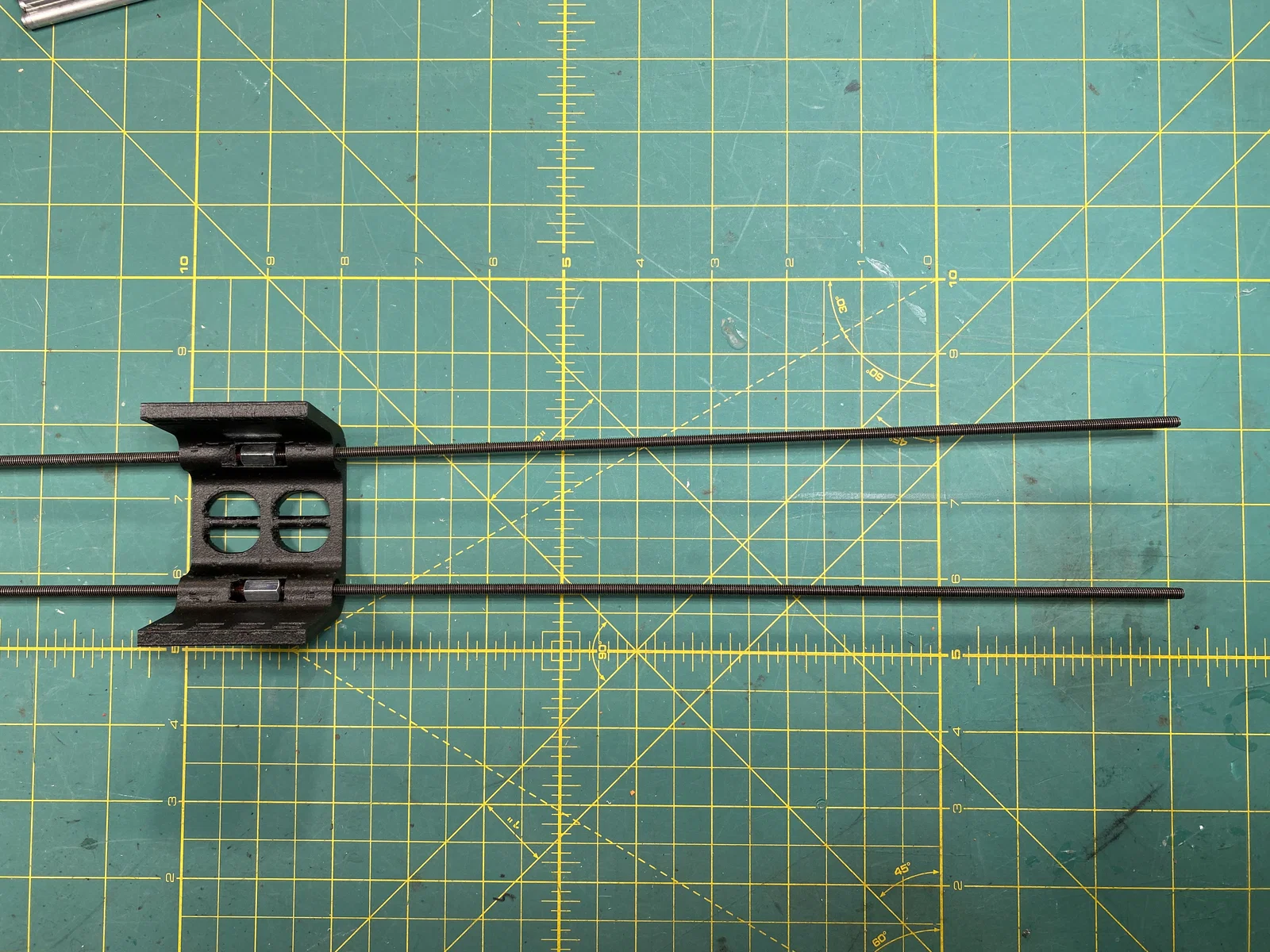

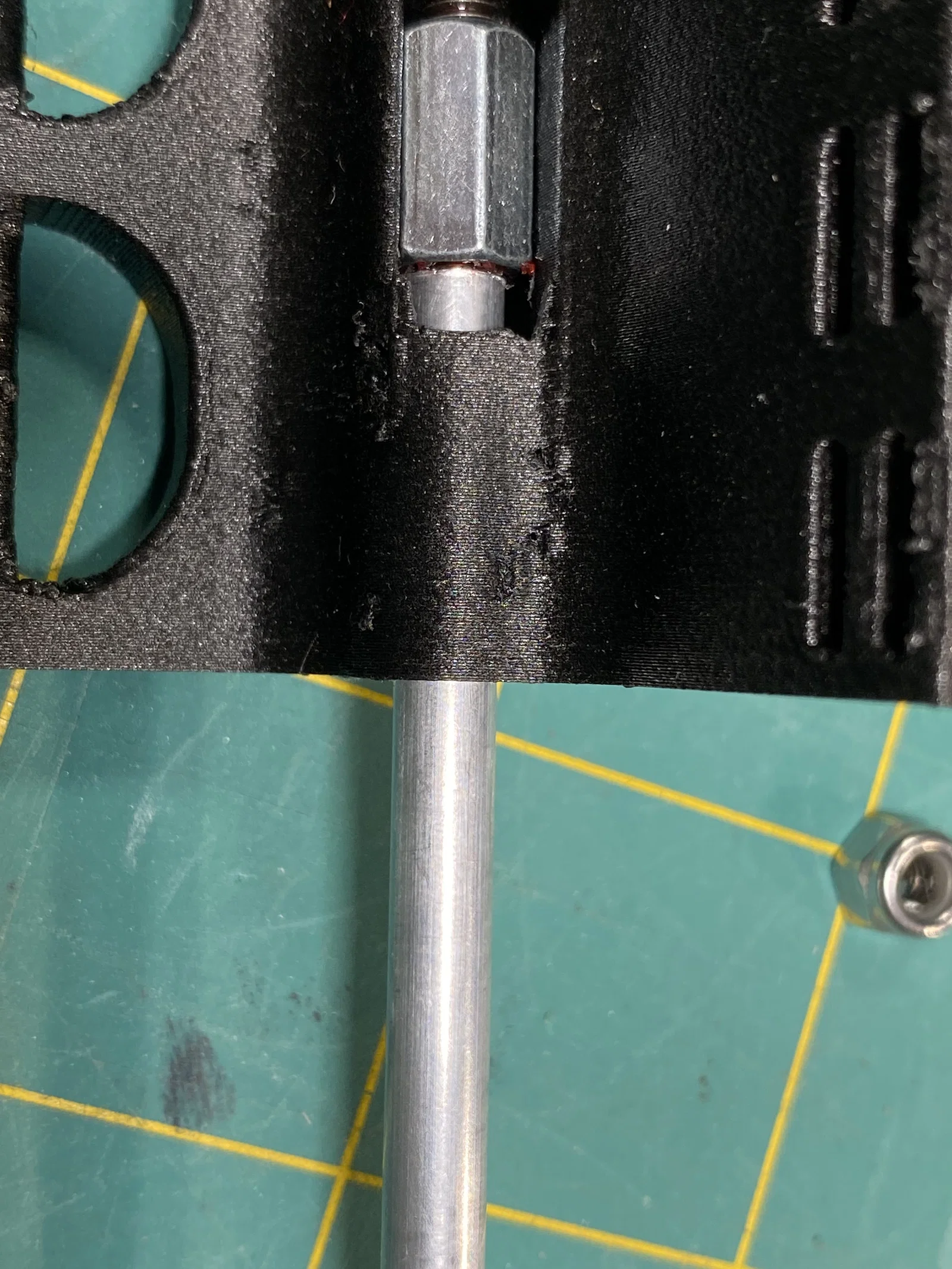

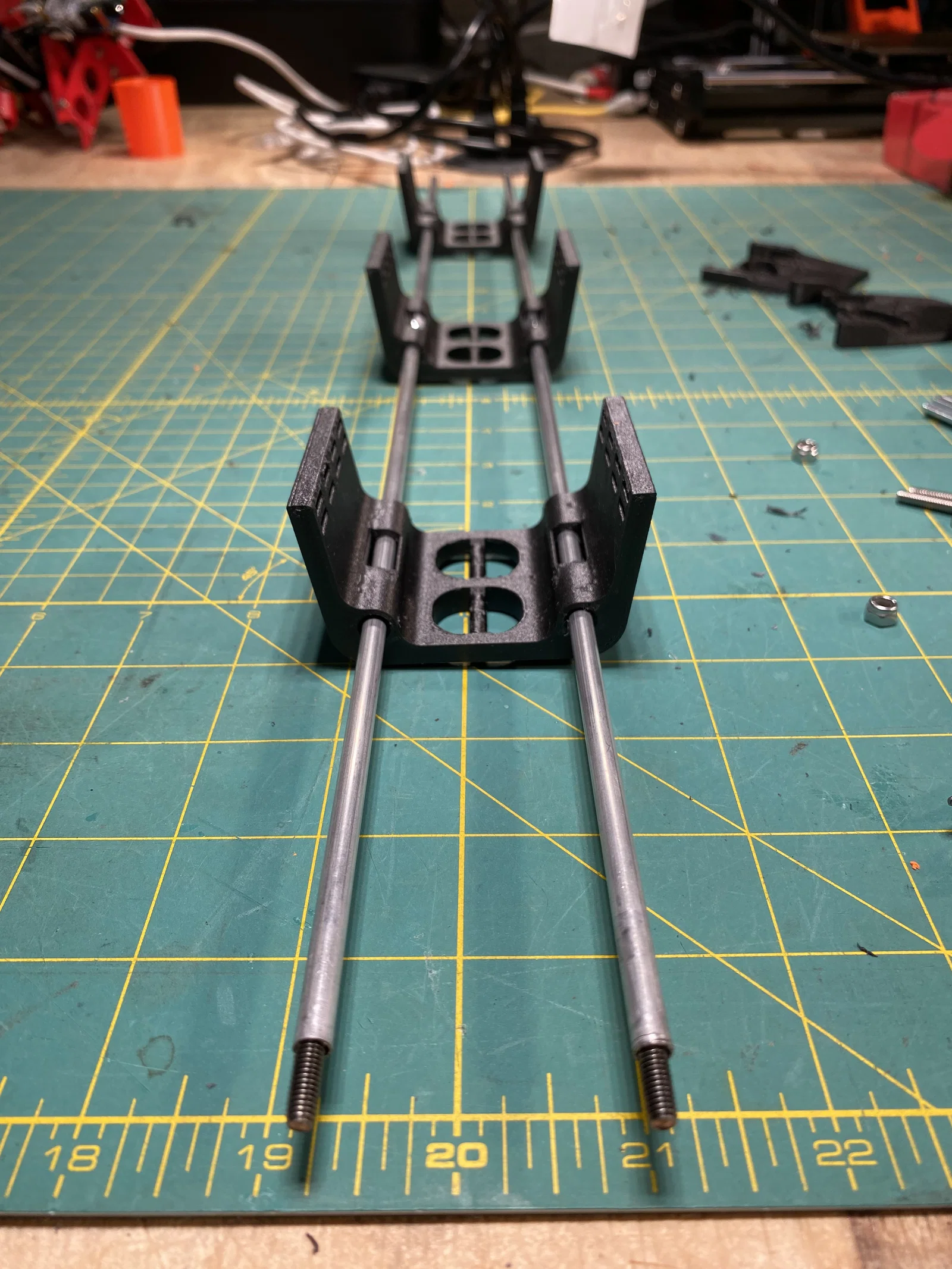

Giờ luồn ống vào các chi tiết U cho tới khi nó tì sát vào coupling nut như hình.

Bạn có thể trượt thêm các chi tiết U khác mà bạn đã in. Các chi tiết này có thể trượt tới vị trí bạn cần.

Step 2 - Lắp kẹp Fiver và hoàn thiện rack

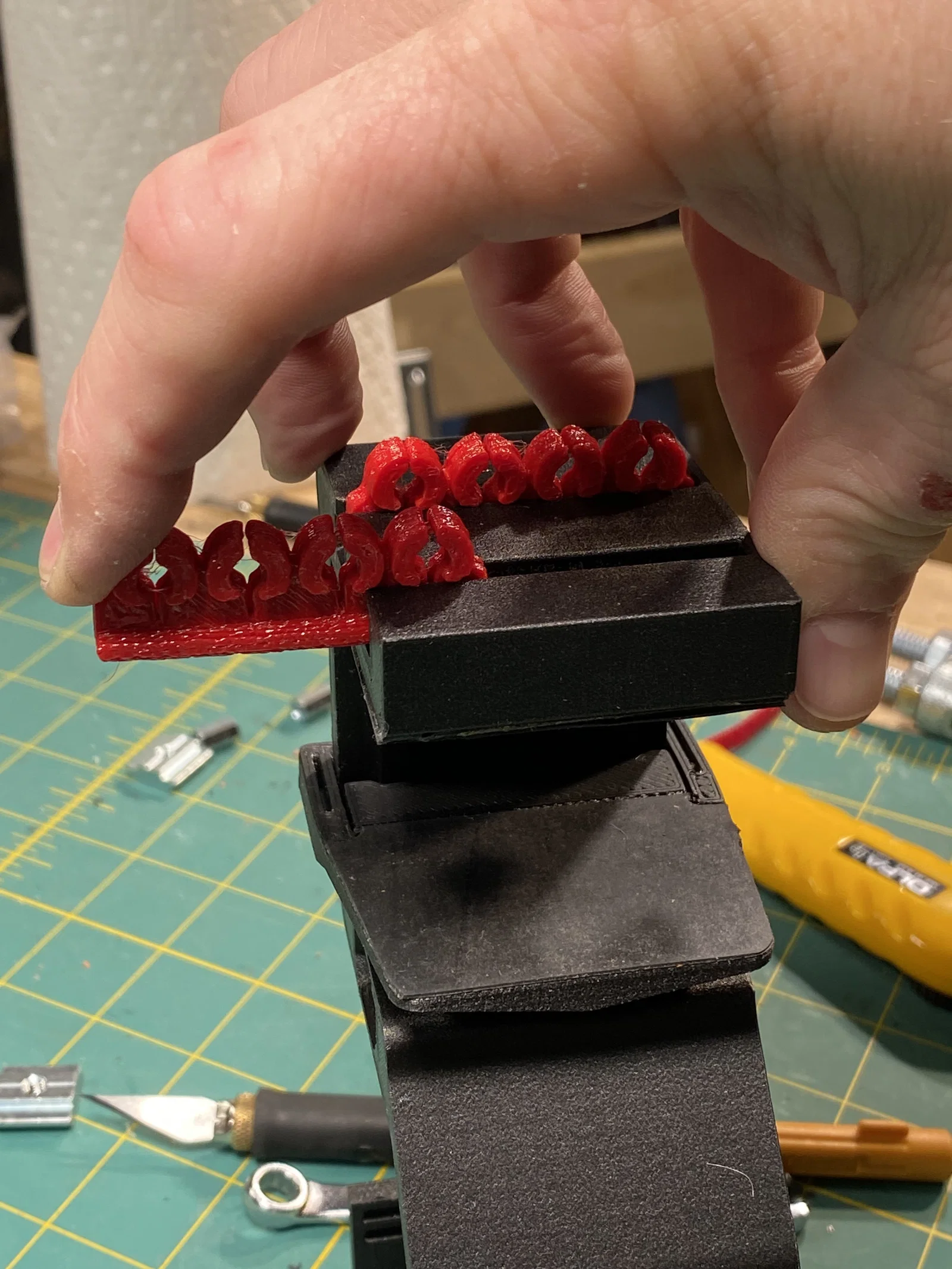

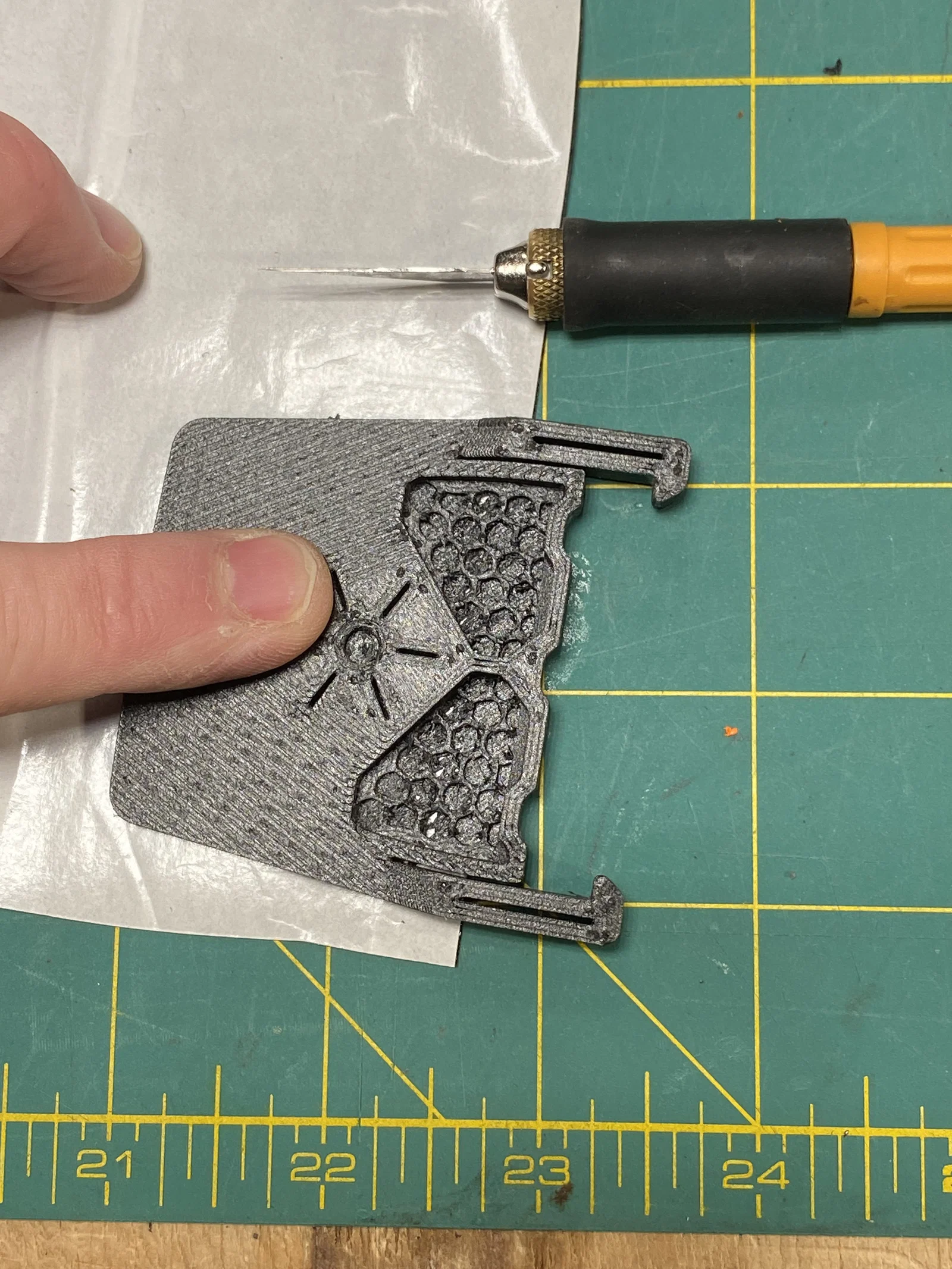

Bắt đầu bằng cách dán neoprene lên bề mặt kẹp phía trên. Mình làm bằng cách cắt thô một miếng hơi dư từ tấm có keo sẵn, đảm bảo trong 4 cạnh có 1 cạnh thẳng.

Canh cạnh thẳng đó trùng với mép sau của mặt trên, rồi dán miếng vừa cắt lên, chừa dư nhiều ở 3 cạnh còn lại.

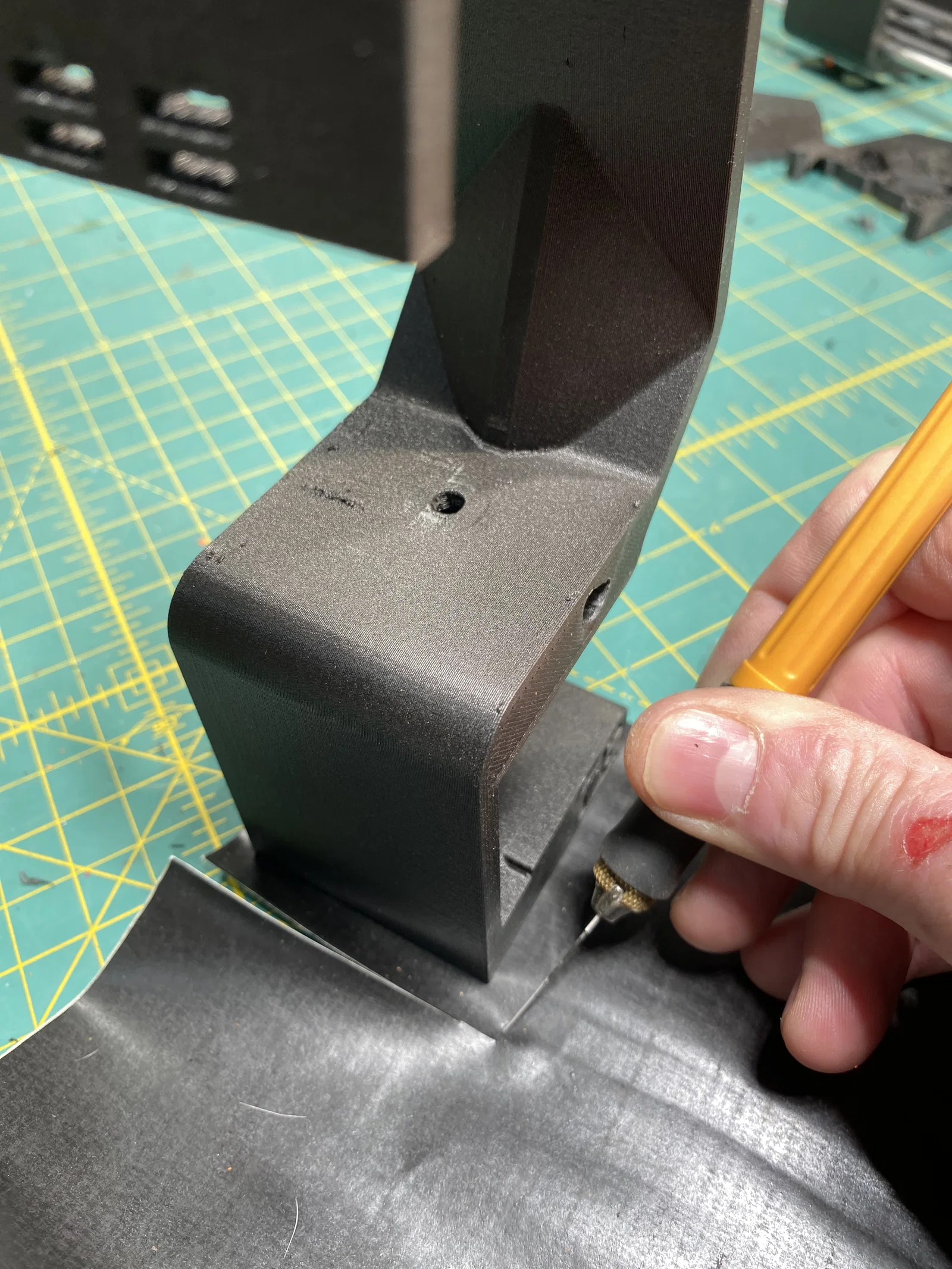

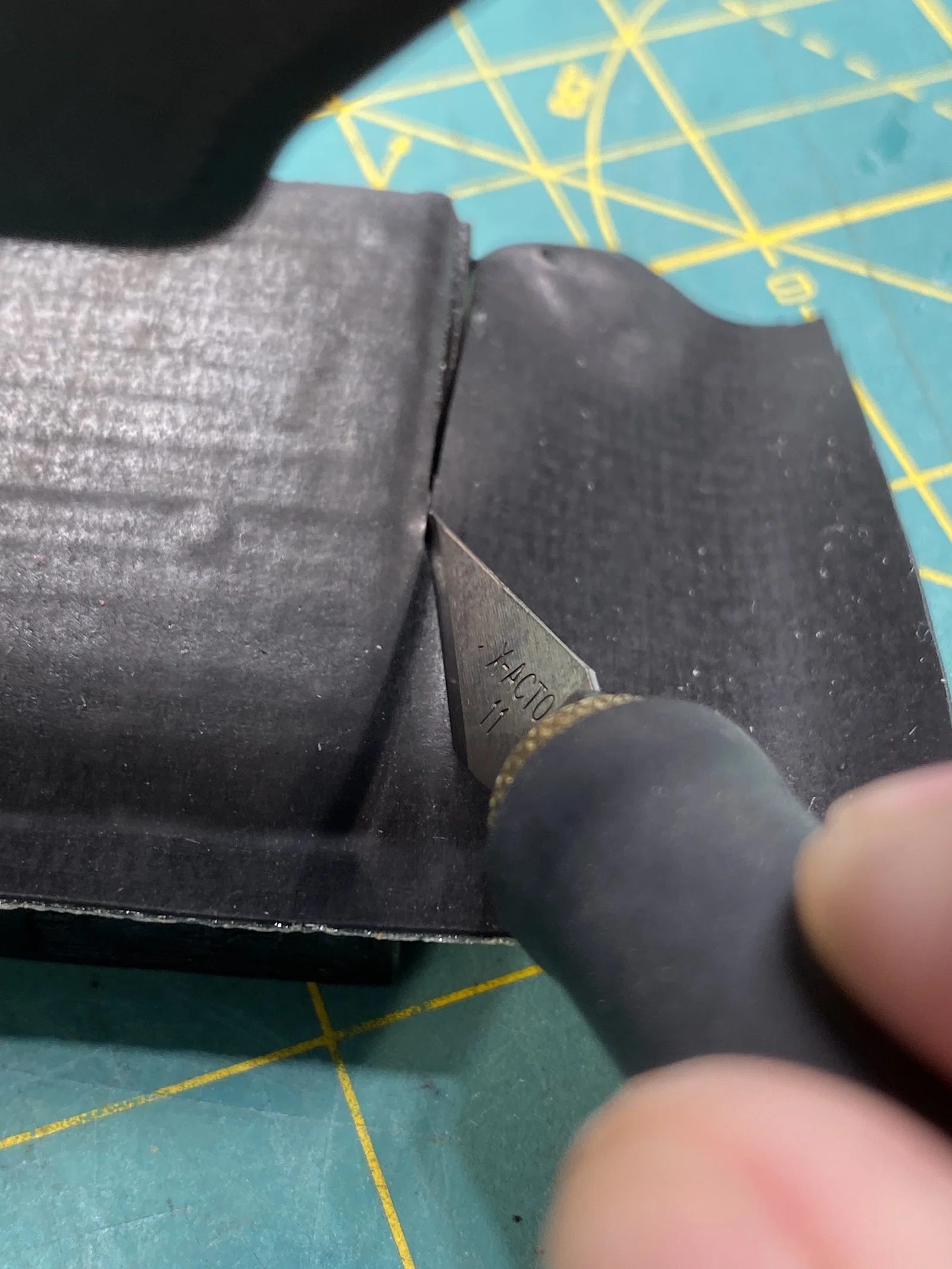

Cuối cùng dùng lưỡi dao bén cắt gọt theo viền chi tiết.

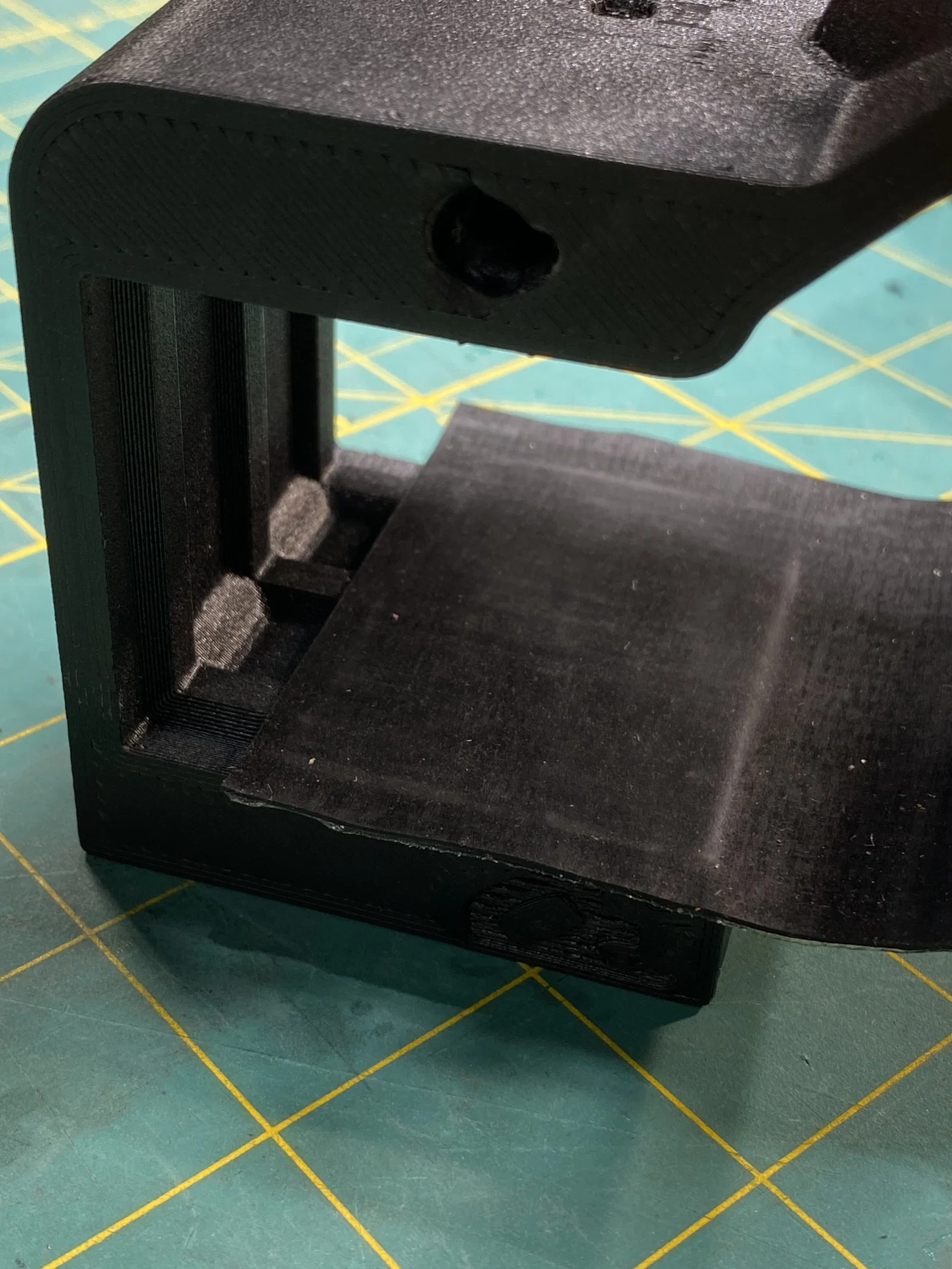

Làm tương tự cho bề mặt kẹp phía dưới; tức phần “feet”. Bạn sẽ thấy có một cái khuyết nhỏ ở mặt dưới (mặt in) để làm mốc đặt và mốc cắt neoprene.

Giờ trượt kẹp Fiver vào hai đầu, rồi dùng lock nut để siết chặt cái rack.

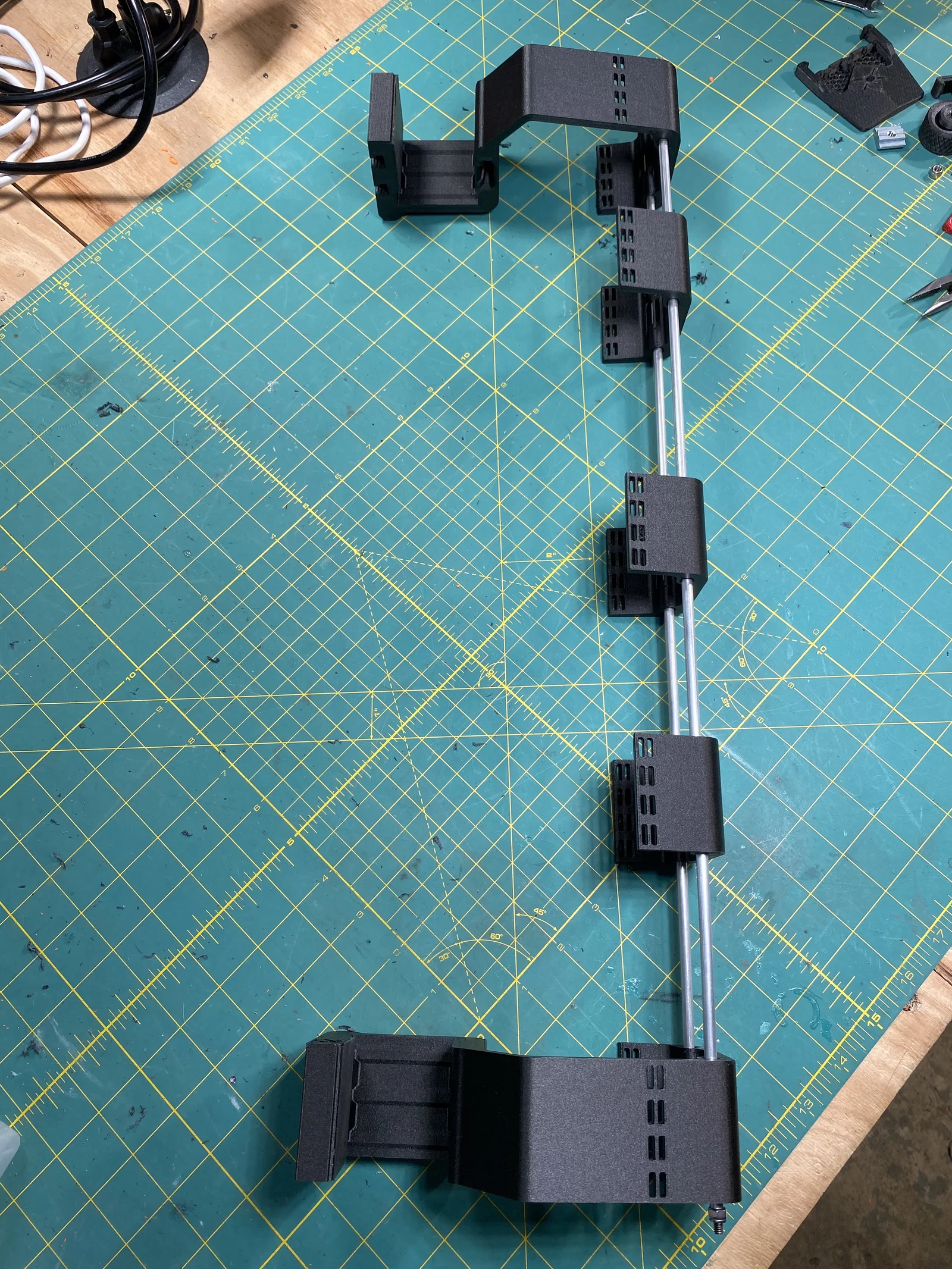

Tách đều các phần ra, bạn sẽ được như vầy:

Step 3 - Lắp Feet và Knobs (Bước cuối)

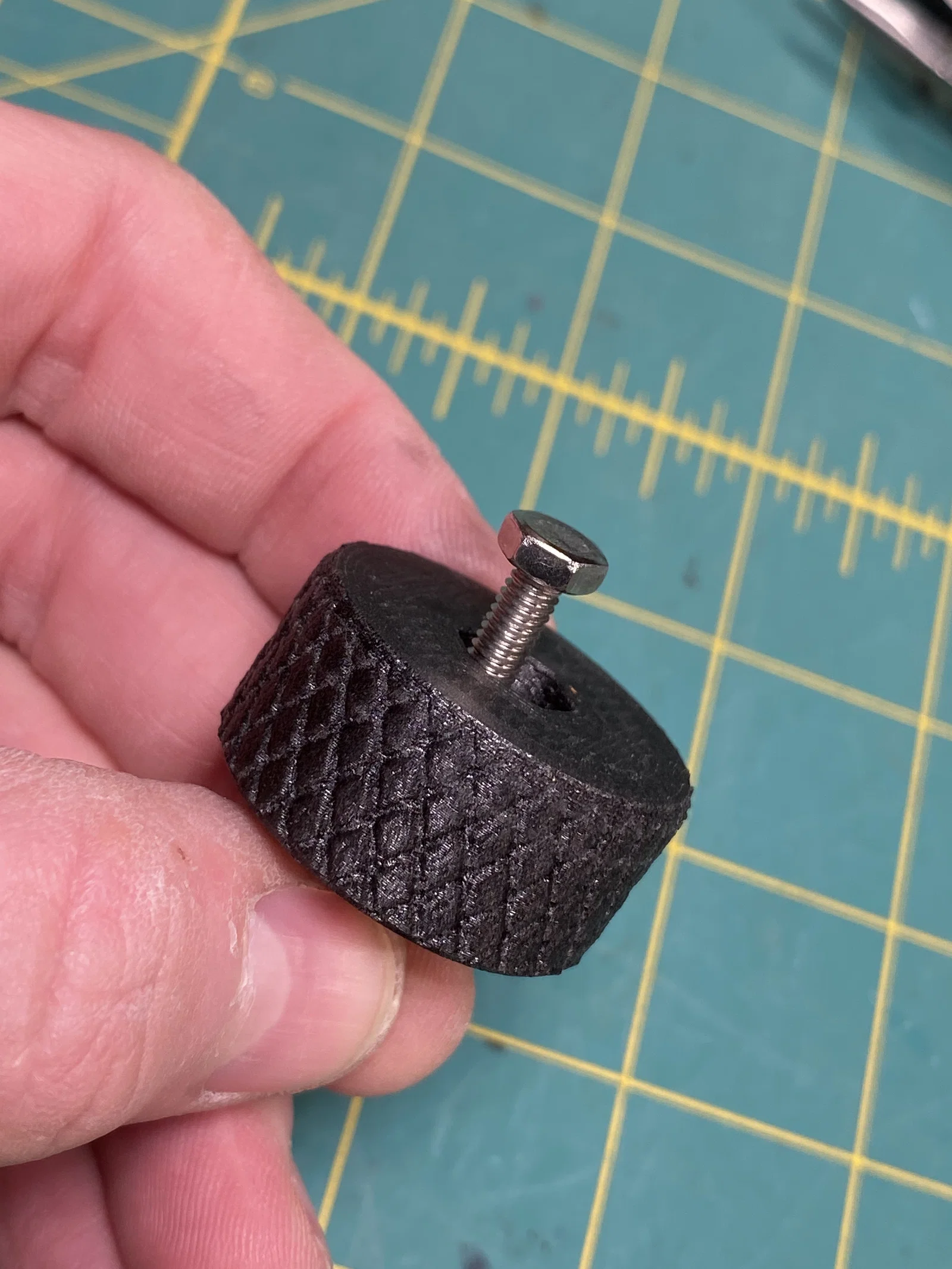

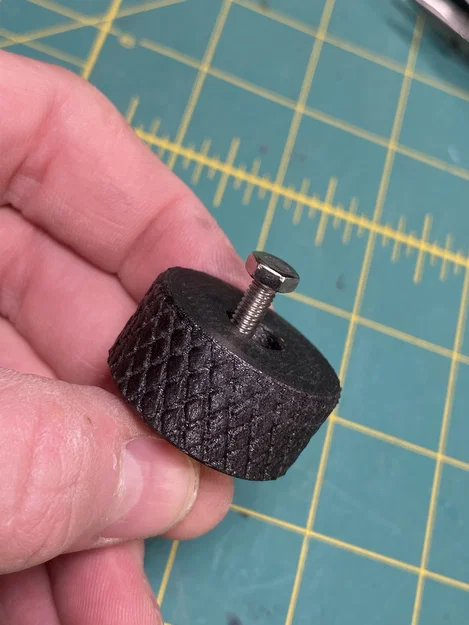

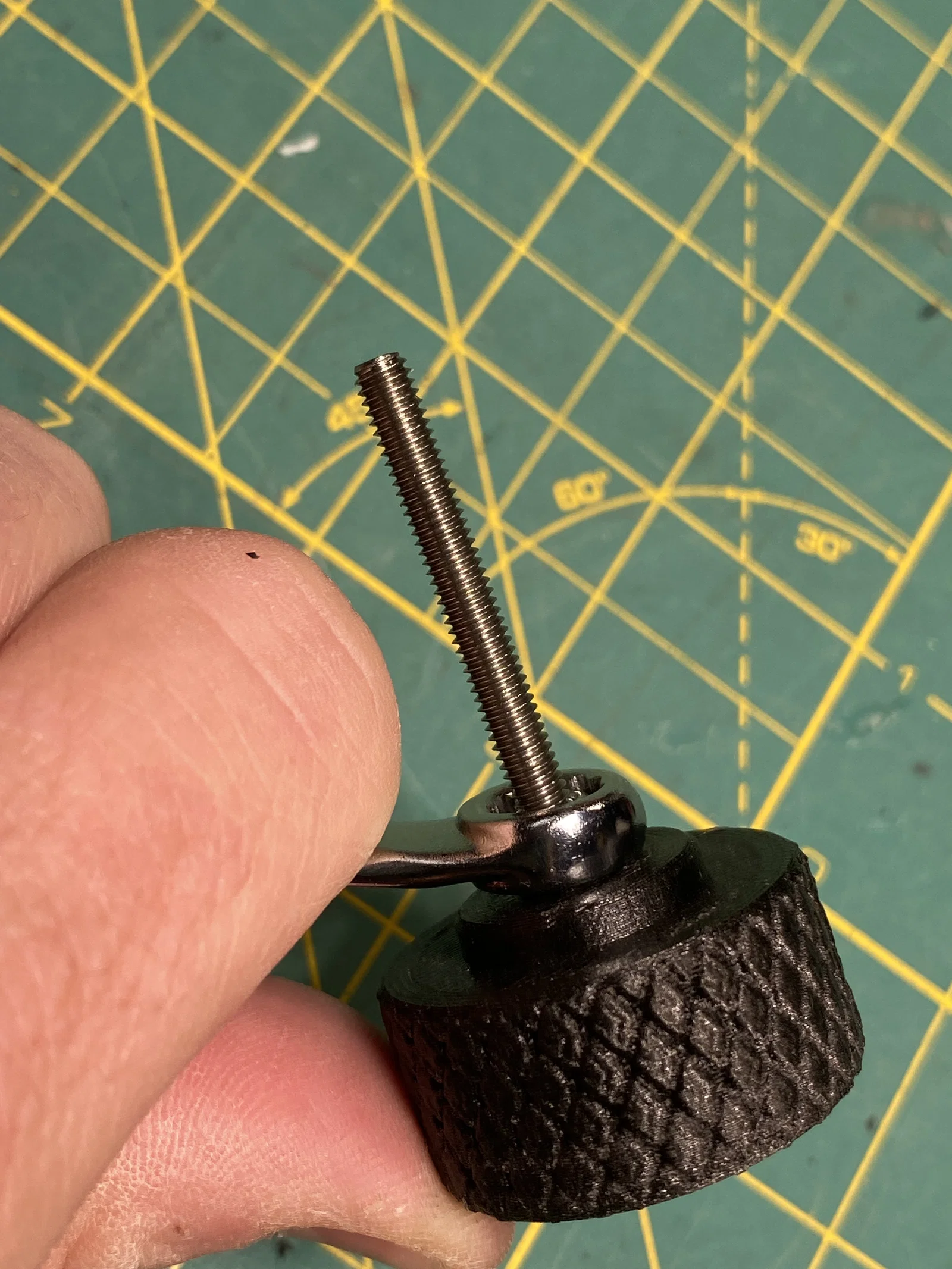

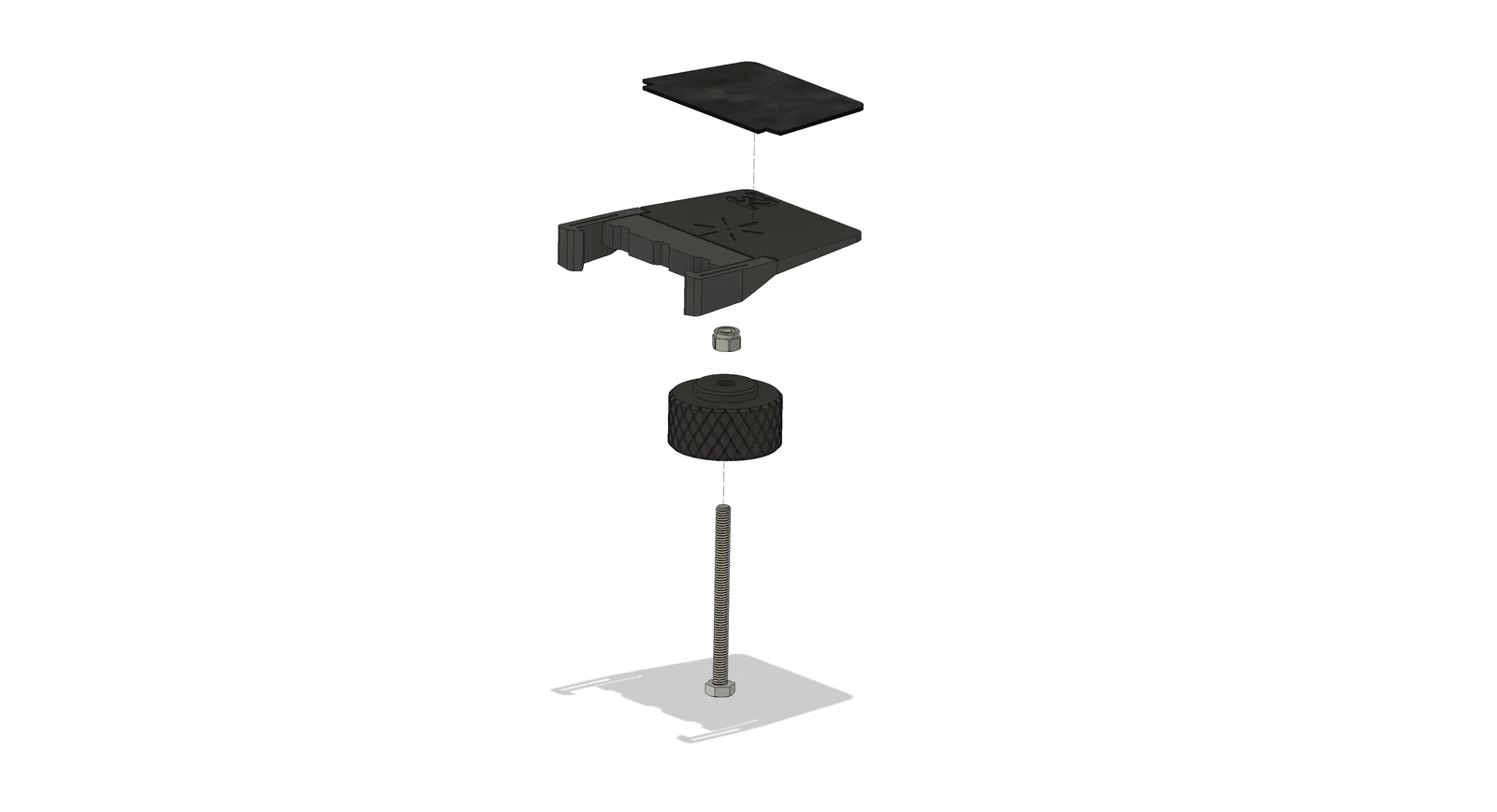

Bắt đầu với hand-knobs. Phần này đơn giản: chỉ cần đưa con bolt đầu lục giác vào…

…thêm một locknut ở đầu còn lại và siết tới khi vừa chặt.

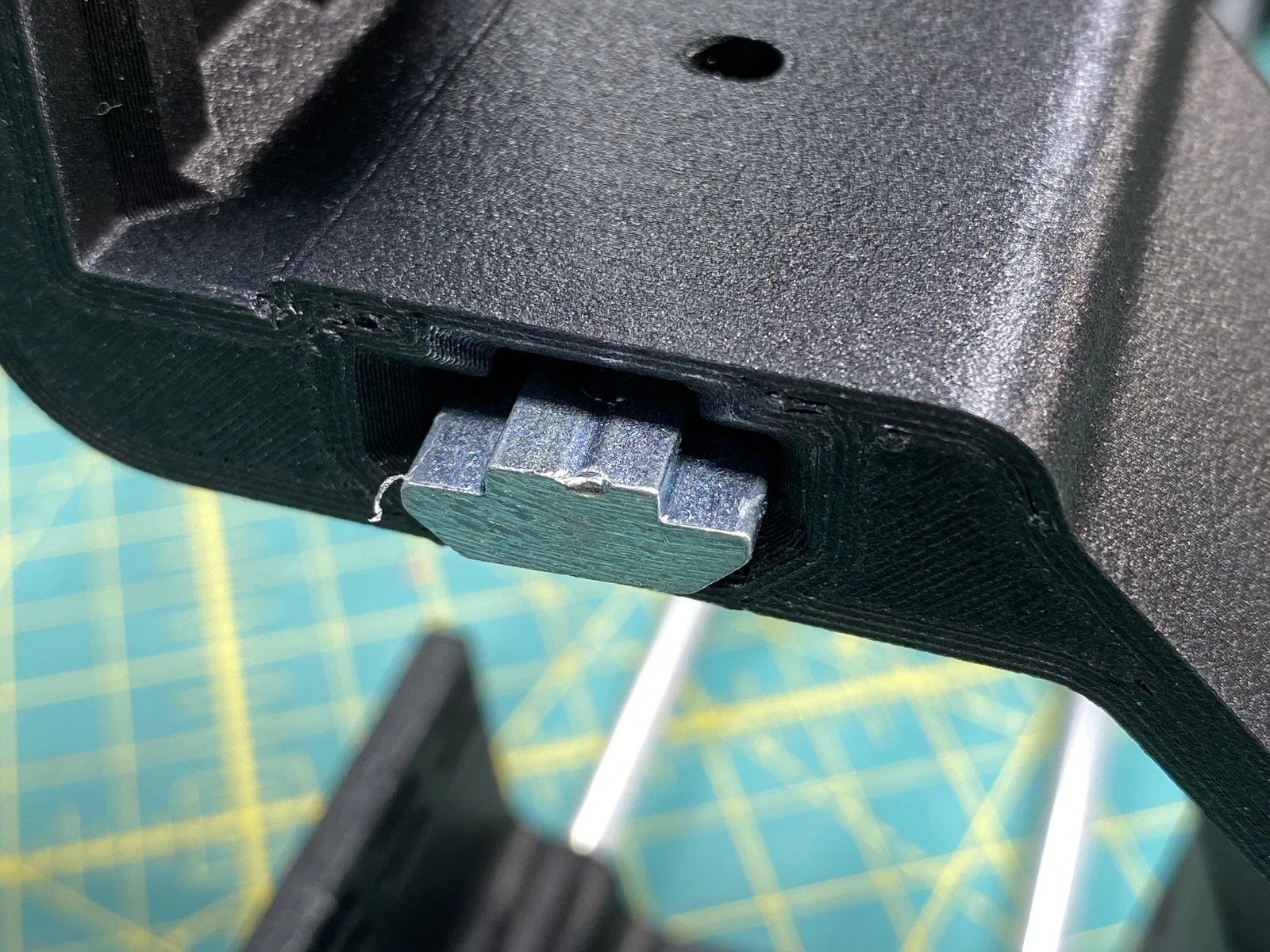

Giờ bấm con M4 T-Nut vào trong kẹp và dùng hand nut để đẩy nó vô hết cỡ về phía sau.

Sau đó vặn hand nut từ phía dưới lên.

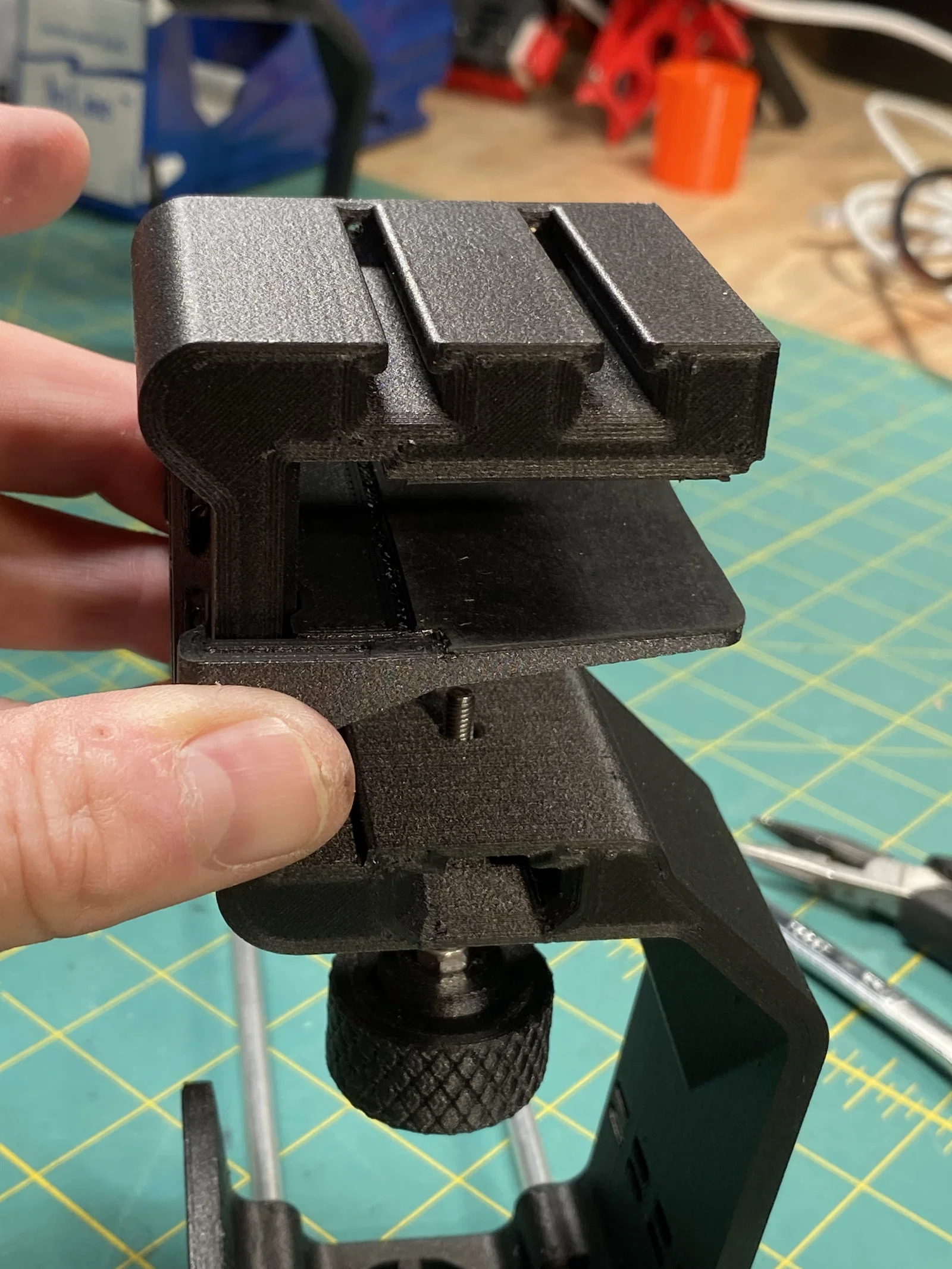

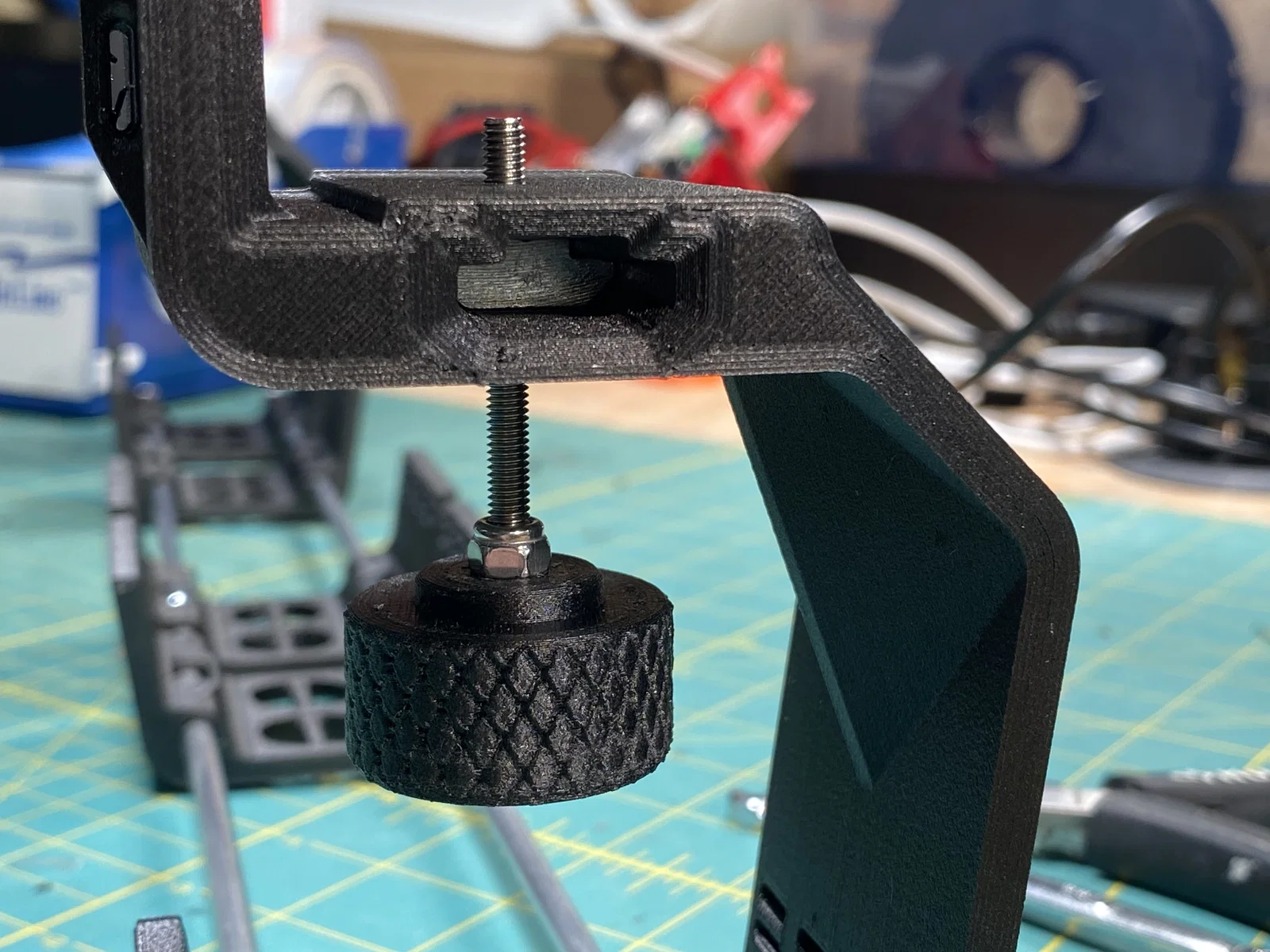

Cuối cùng gắn cái foot lên trên bằng cách ấn phần phía sau của nó vào kẹp tới khi nghe/feel nó “snap” vào vị trí, rồi thả cho nó tự nằm xuống lên trên đầu con bolt bên dưới. Có thể bạn sẽ cần kéo lên kéo xuống phần này vài lần theo rãnh trượt để làm sạch bớt “lông tơ” và cho nó trượt mượt hơn.

Hoàn thiện

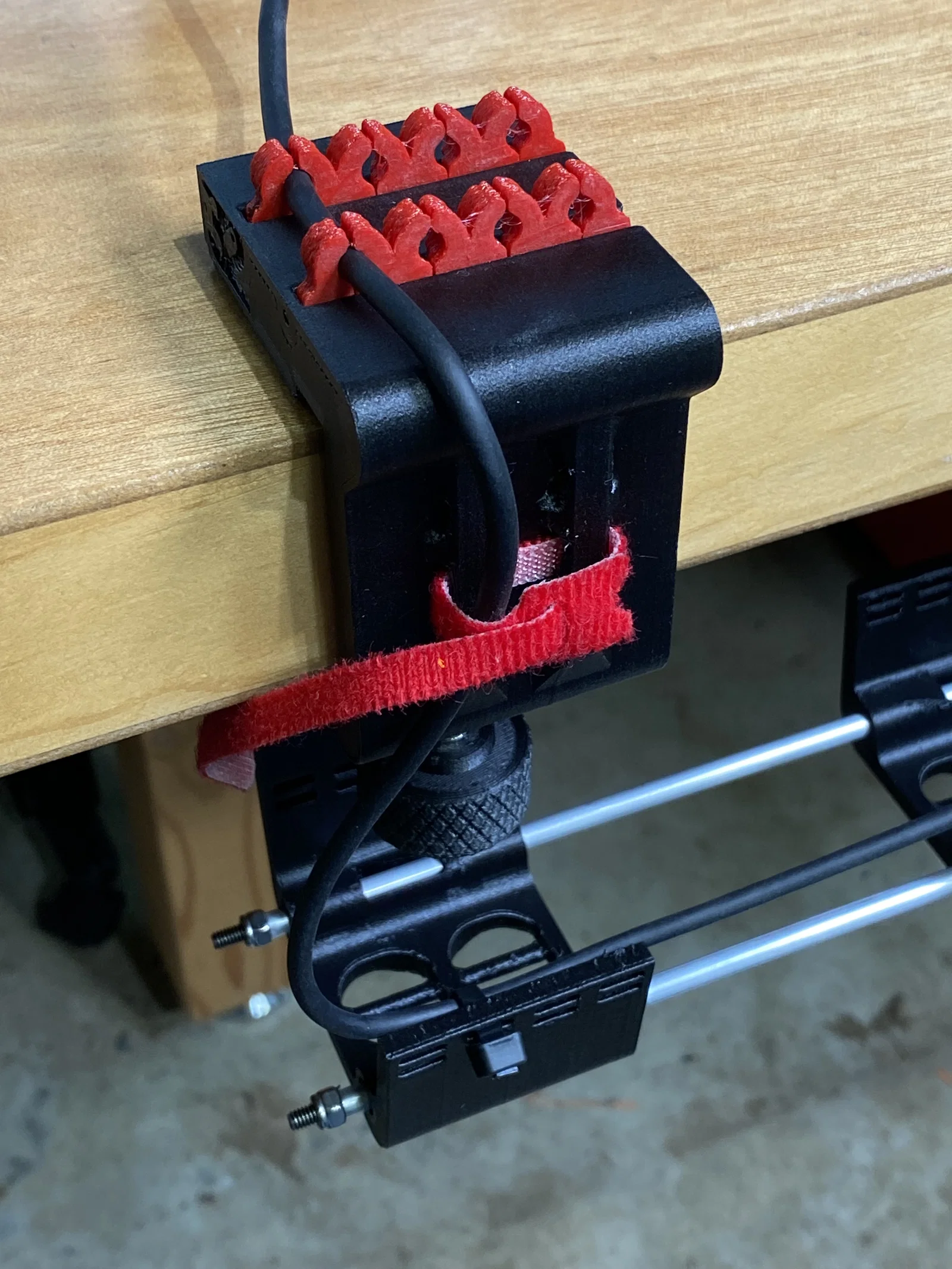

Các rãnh ở mặt trên của kẹp được thiết kế để sau này gắn thêm phụ kiện cho hệ này. Hiện tại mình có kèm các wire organizer, bạn chỉ cần trượt vào đúng rãnh là xài được.

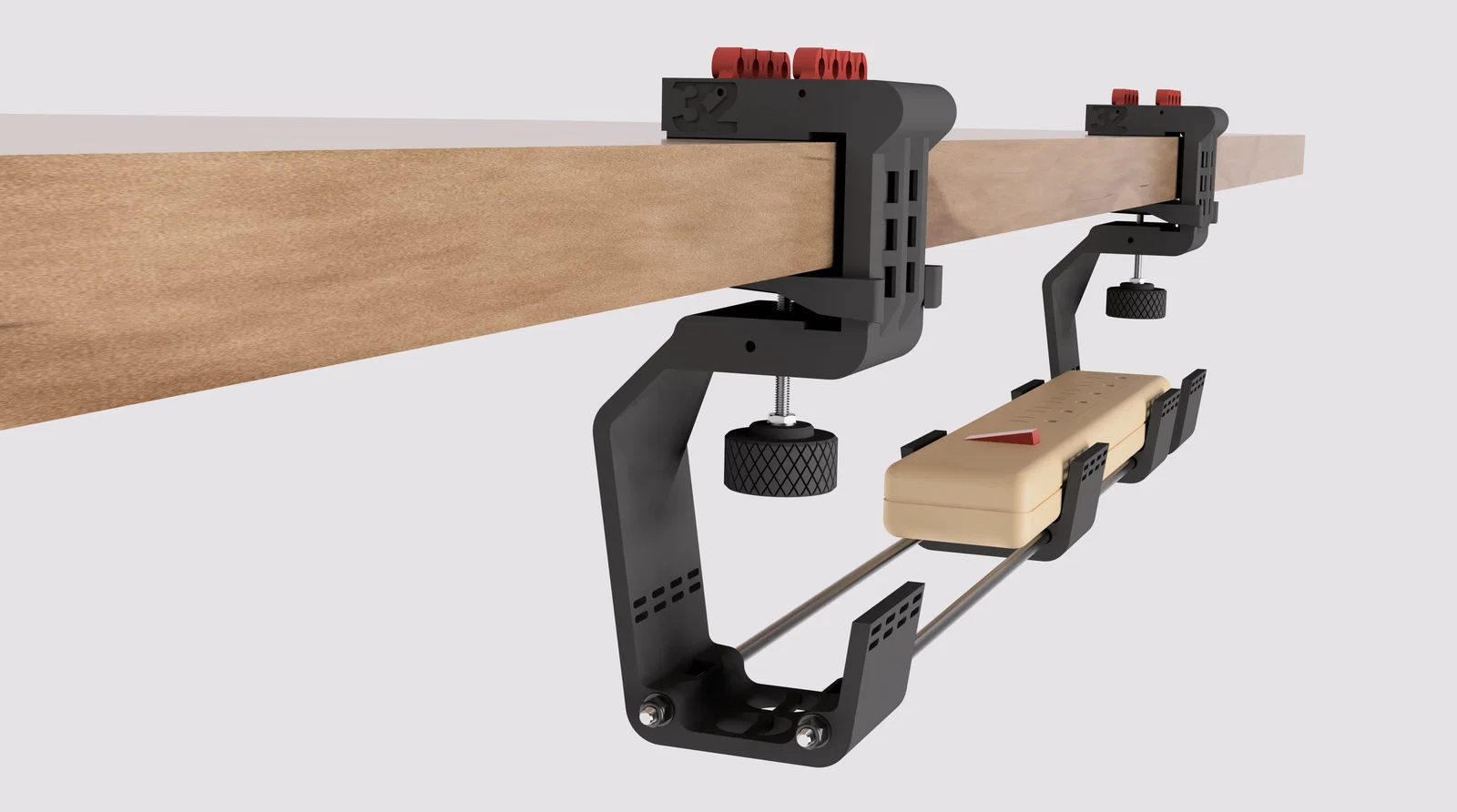

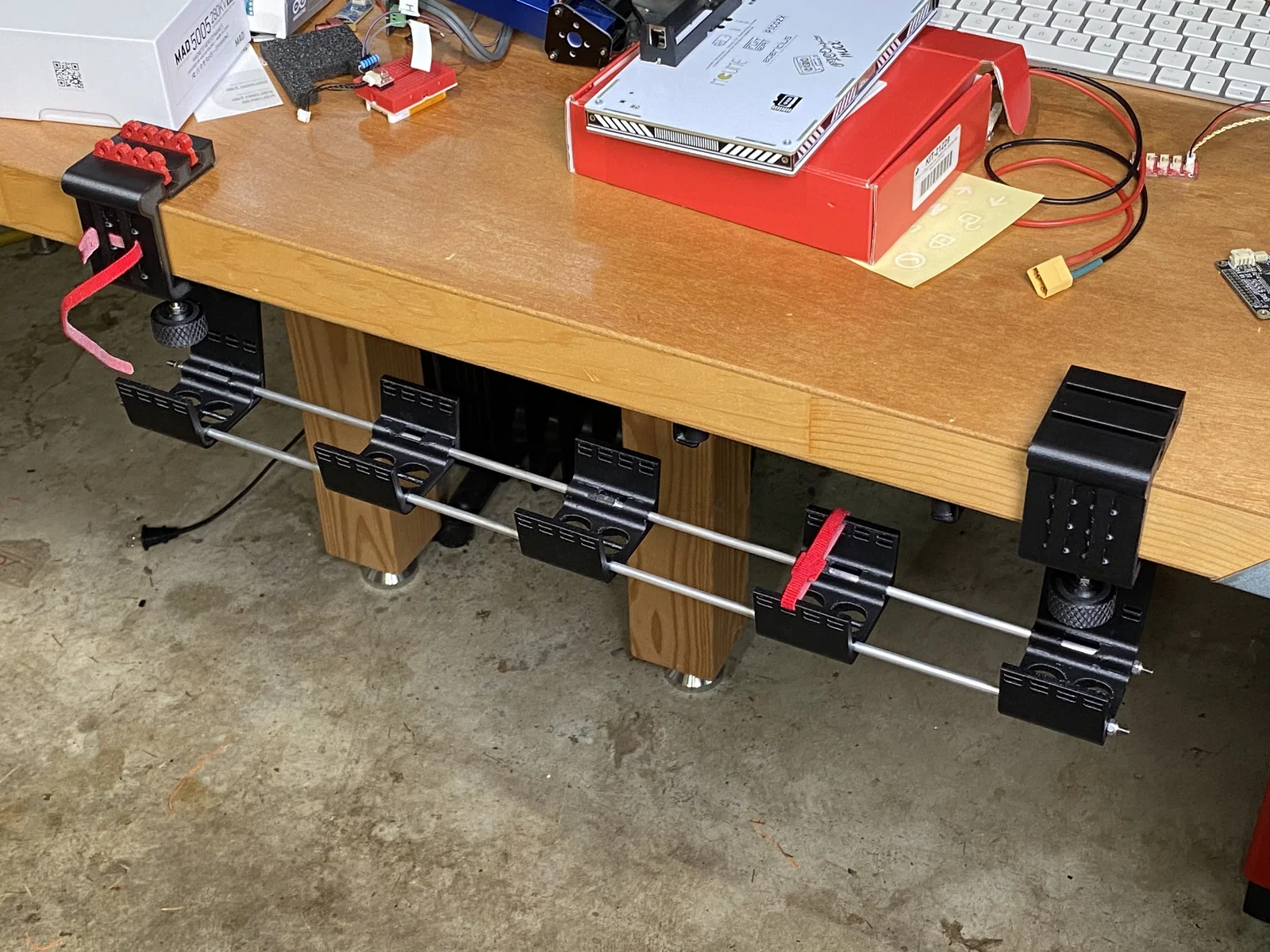

Thành phẩm là một khay dây dài 22.5"/572mm, đủ để gắn hầu hết power strip loại một hàng, và có rất nhiều điểm để đi dây bằng zip tie và velcro, tha hồ sắp xếp theo ý bạn.

Chúc bạn làm vui, và nhớ đăng/ publish thành quả của bạn nha!
