Fish Feeder (Bộ cho cá ăn tự động)
Mẫu Fish Feeder – bộ cho cá ăn tự động in 3D, kết hợp Arduino Nano, relay KY-019, microswitch và motor DC 12V. Có hướng dẫn thông số in (0.2mm, nozzle 0.4mm) và danh sách linh kiện cần thiết.
Mô tả

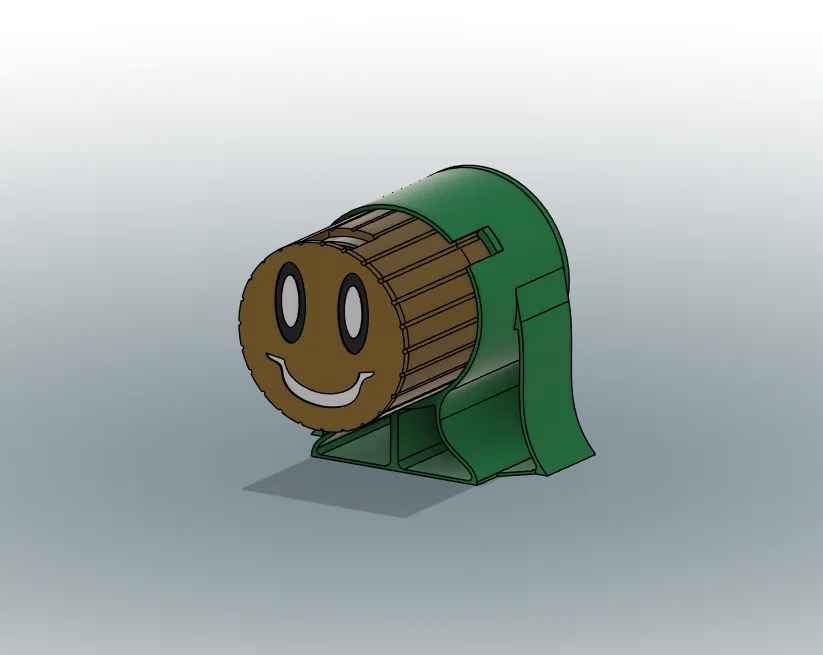

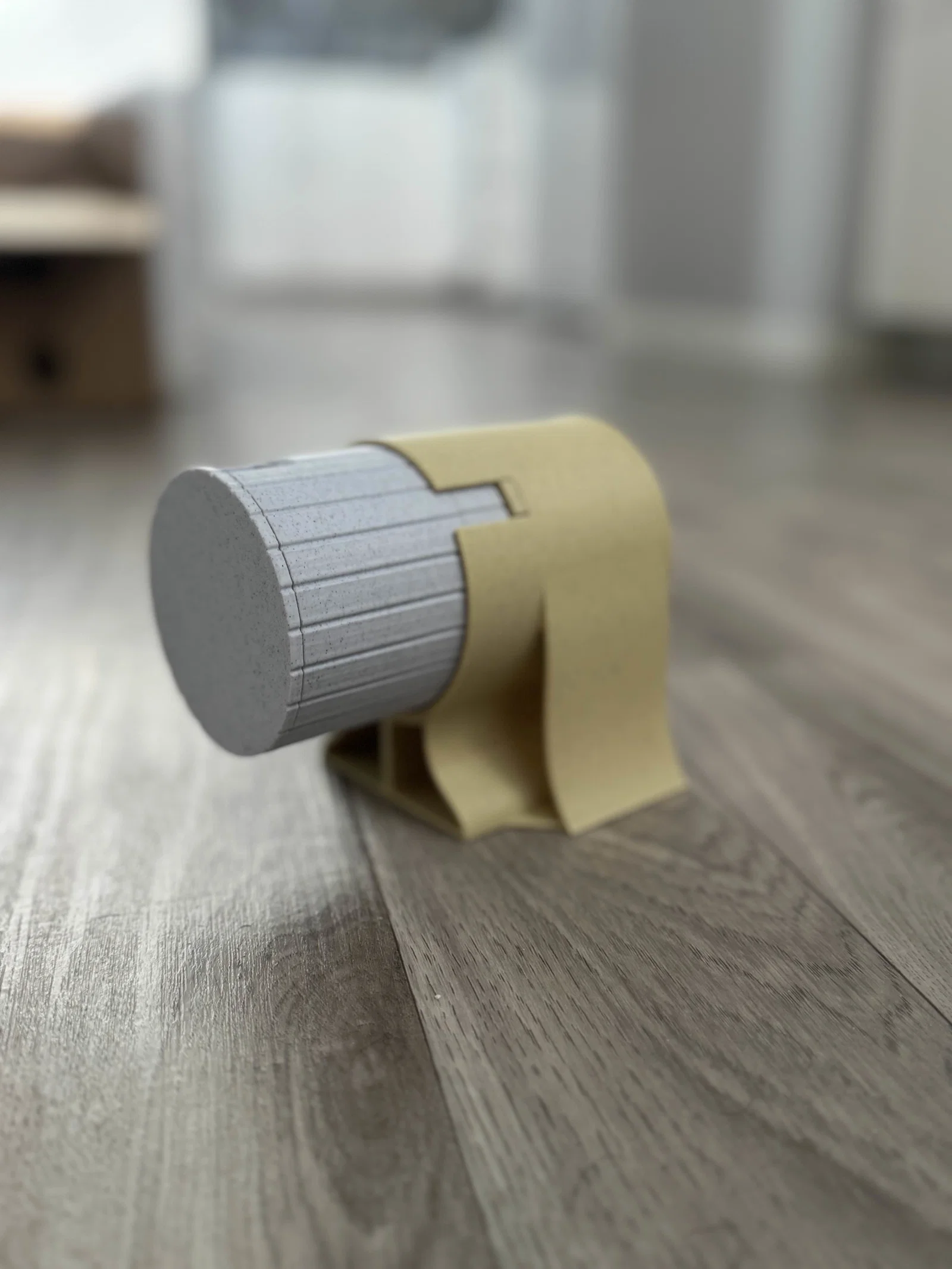

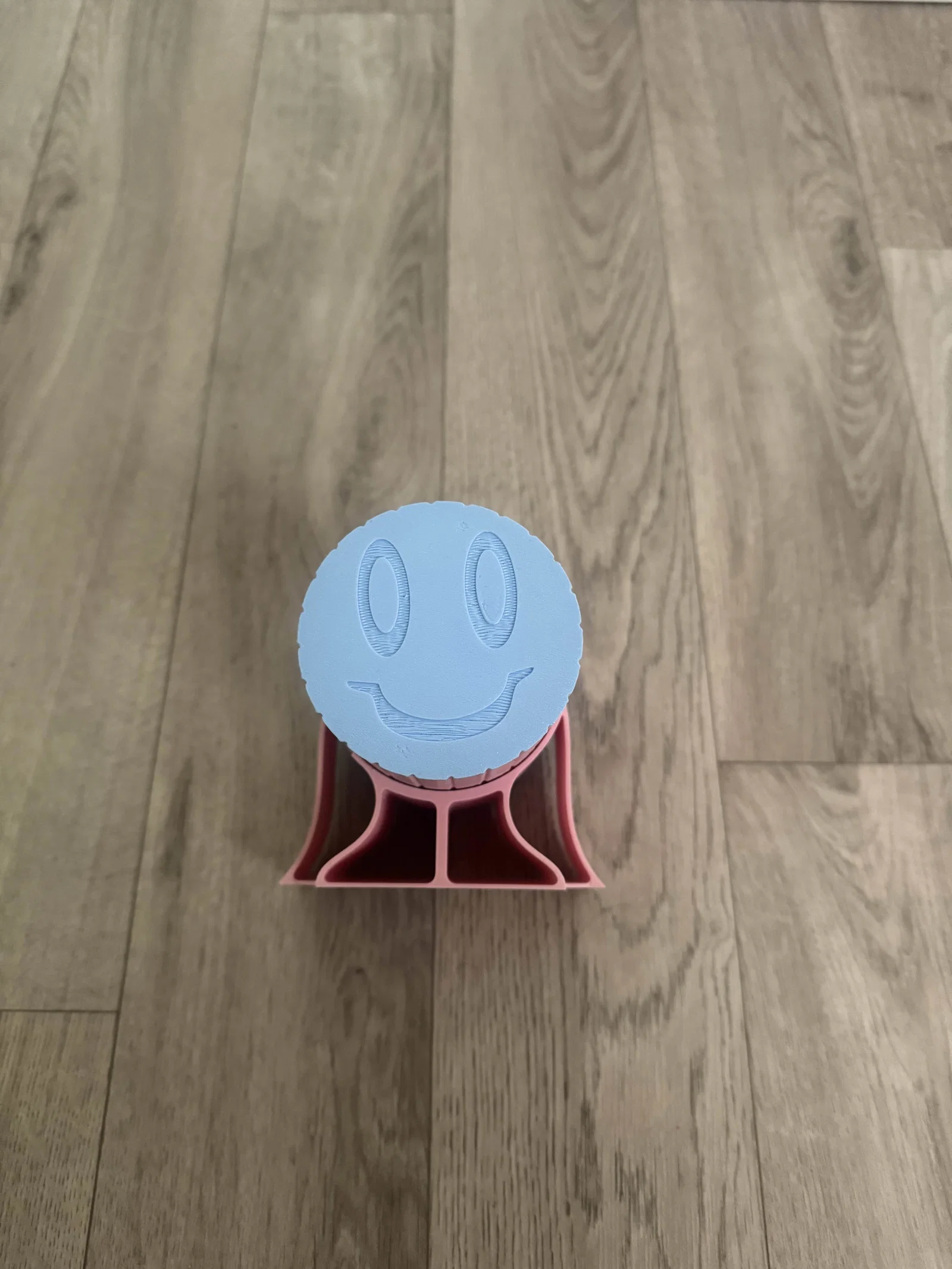

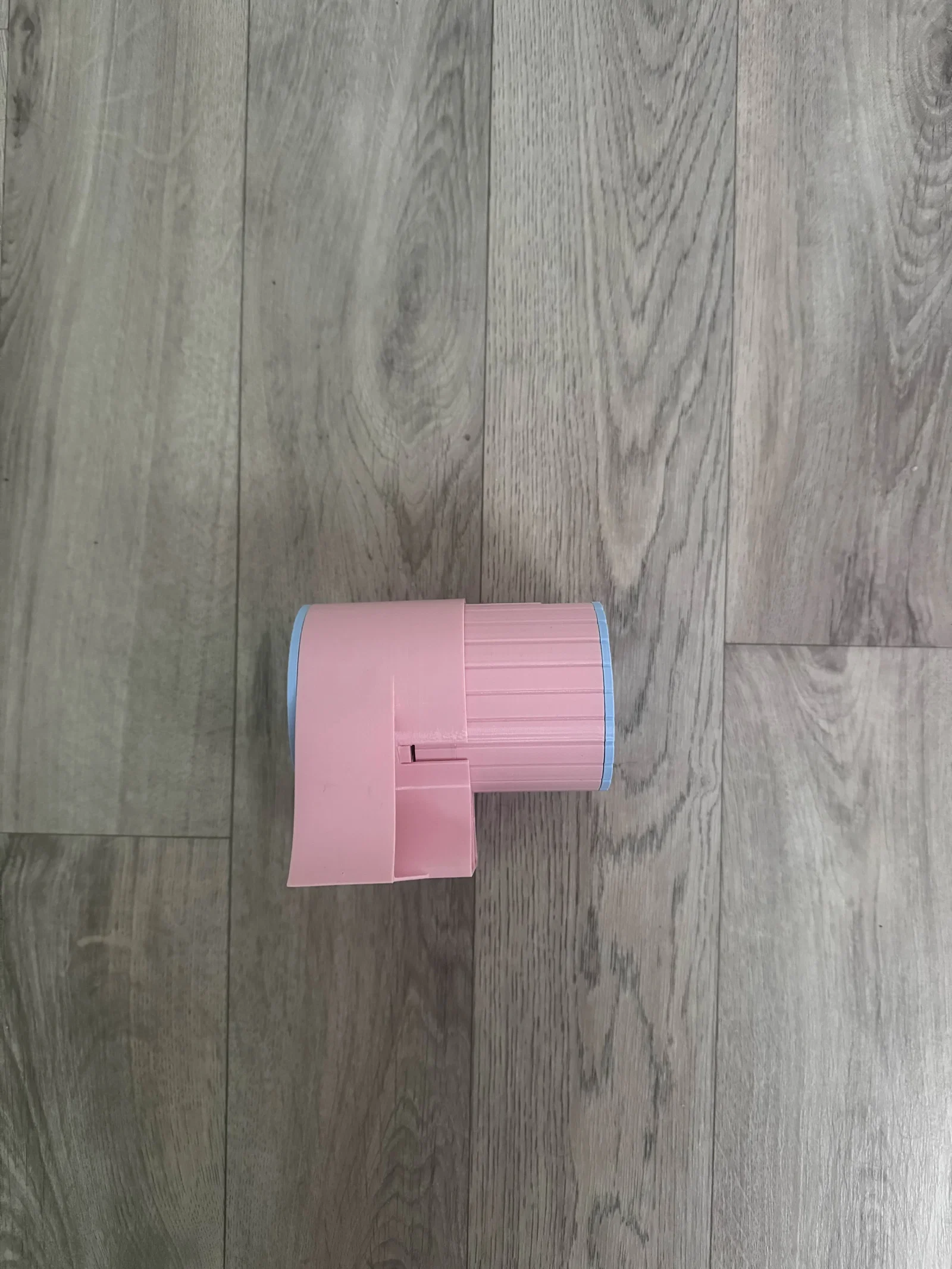

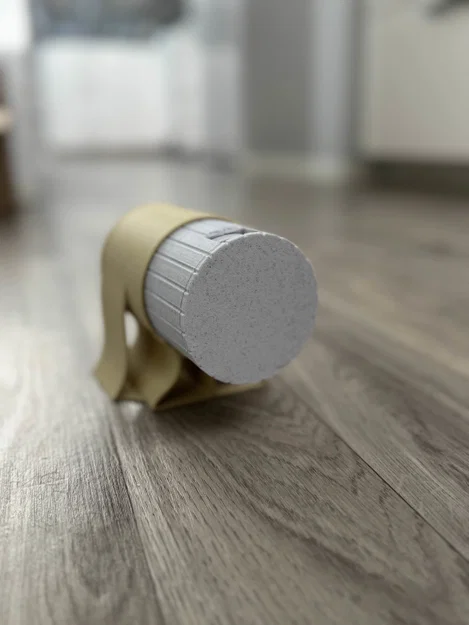

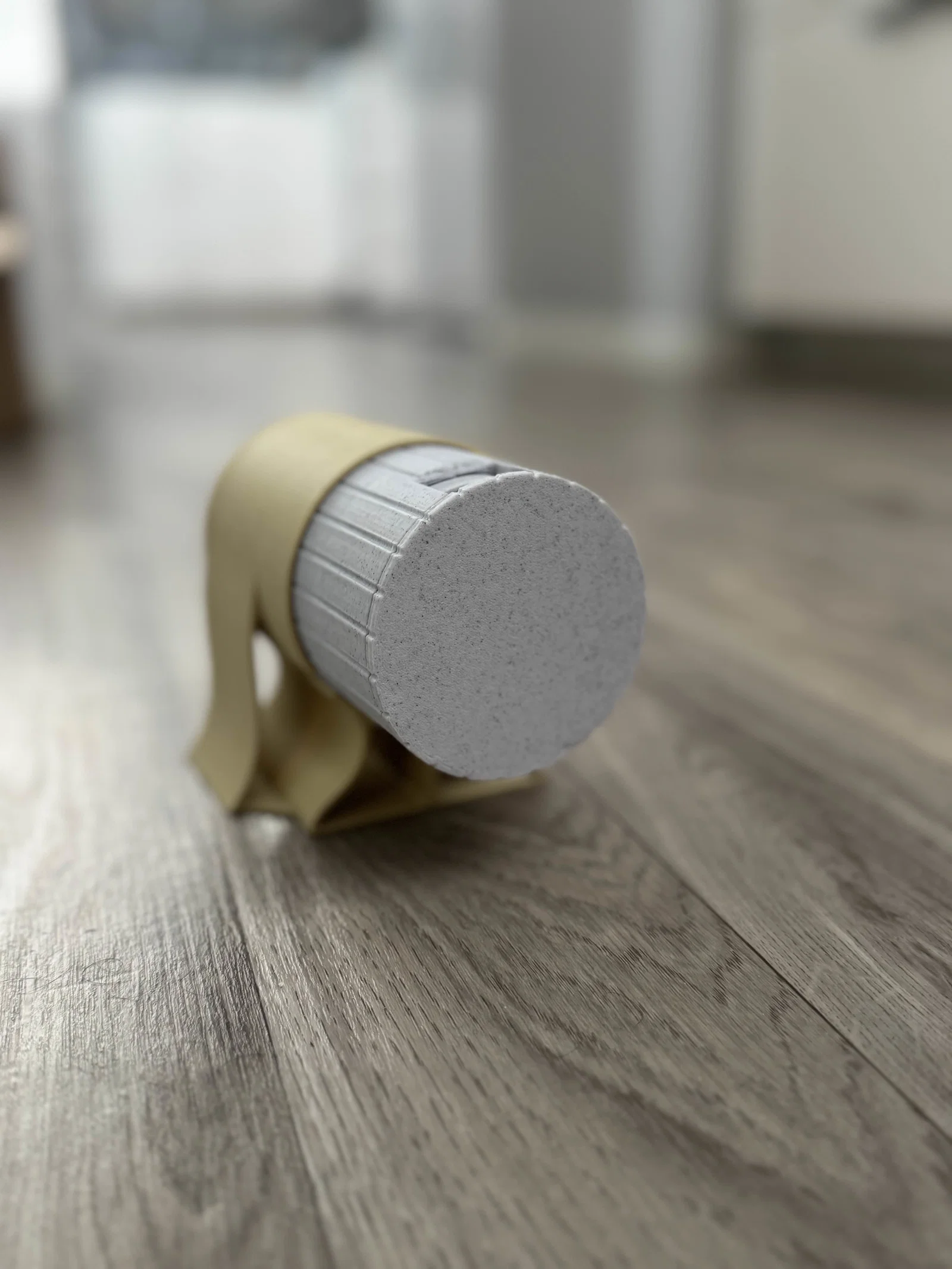

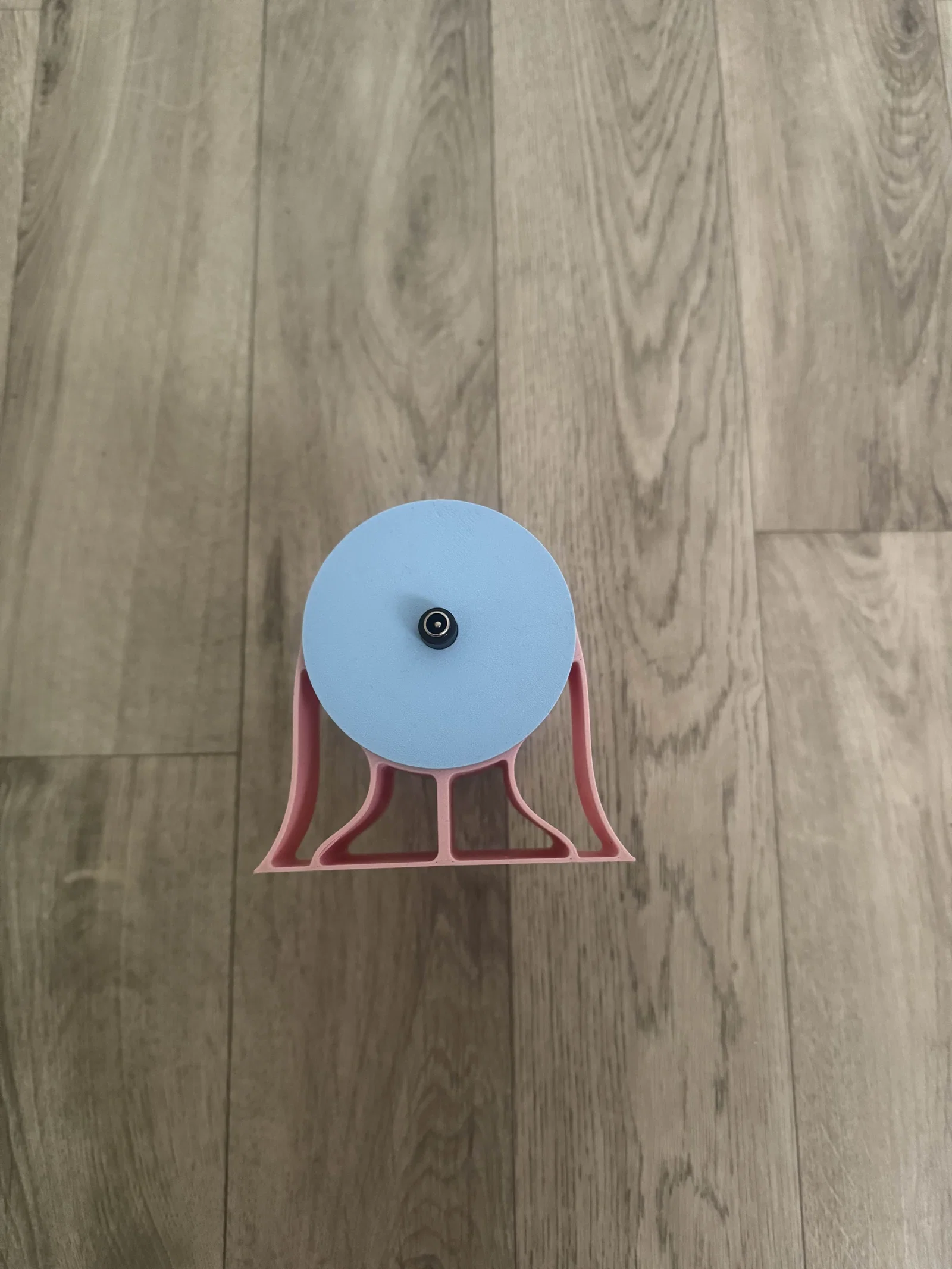

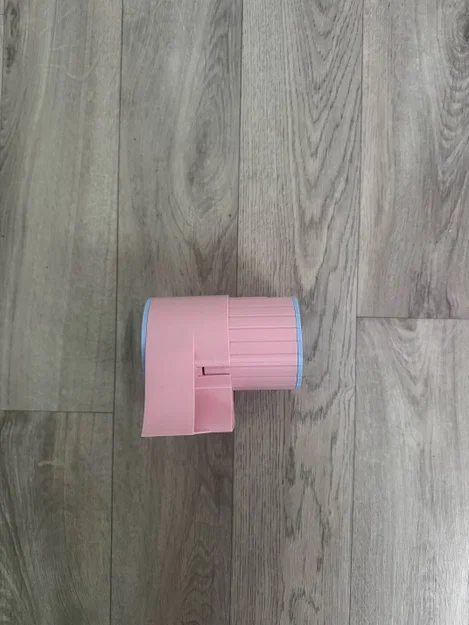

Đây là một bộ cho cá ăn tự động được làm bằng in 3D và một số linh kiện điện tử.
In bằng vật liệu bạn thích, mình dùng PETG và PLA.
0,2 mm height
nozzle 0,4 mm
10% infill - Gyroid
3 walls
5 bottom
5 top
Bạn cần dùng support cho “Axle-holder” và “Food-box”, có thể cần cả cho “Electriccentral” nếu máy bạn bridging không tốt.

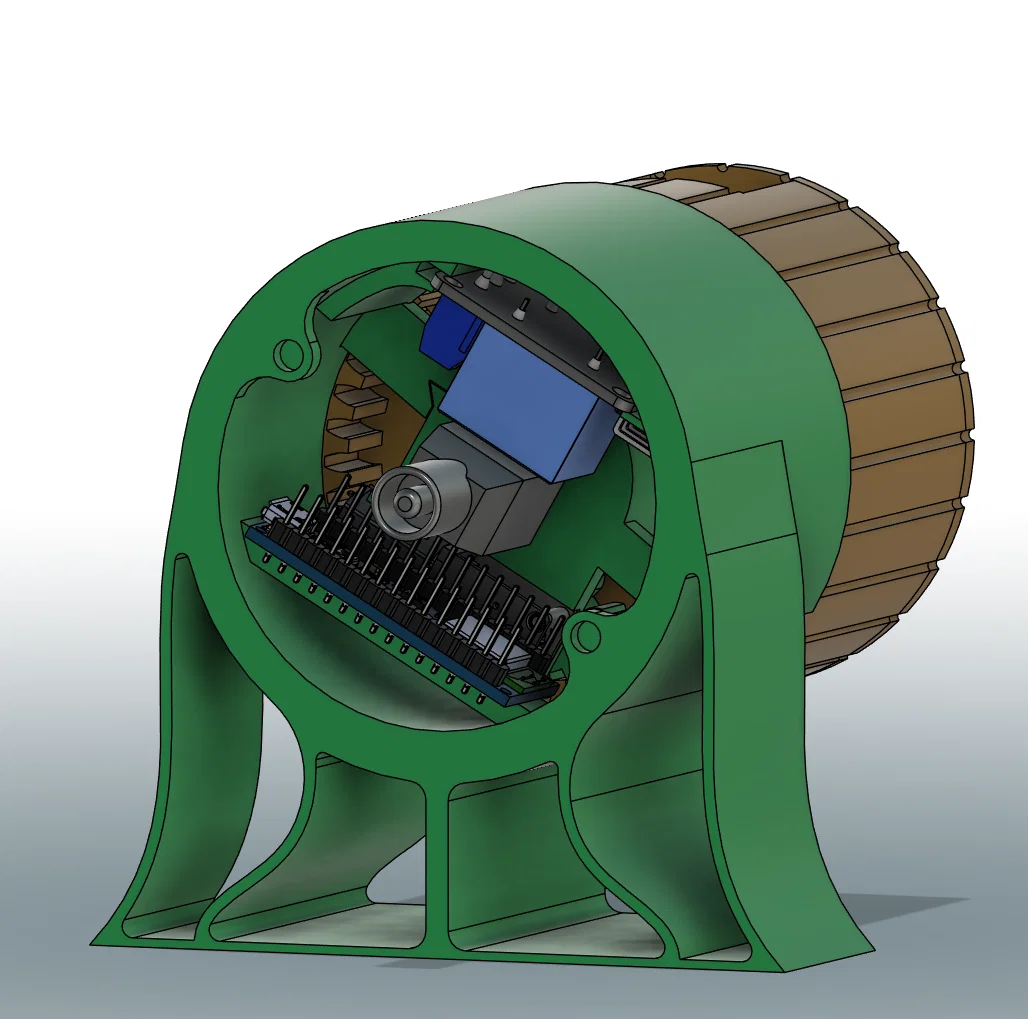

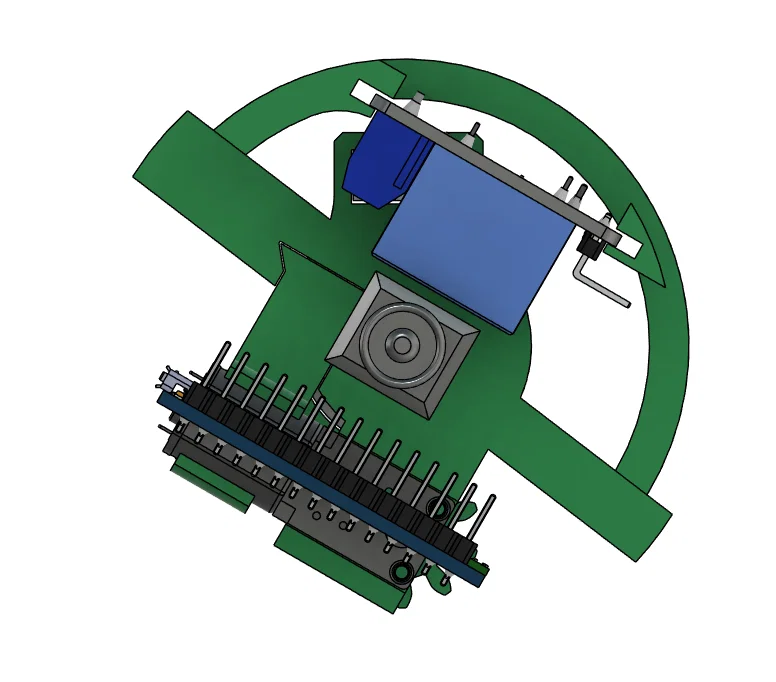

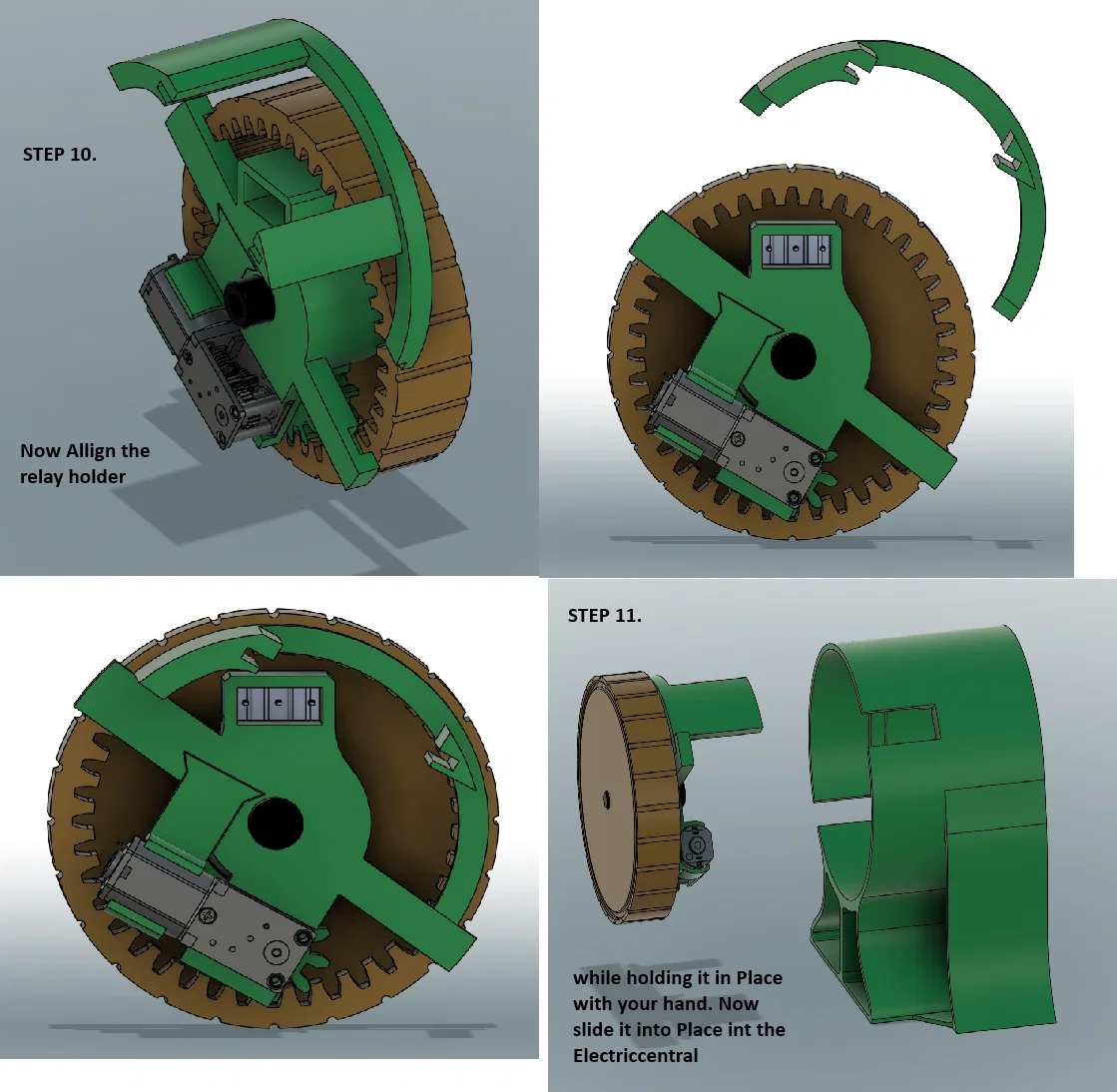

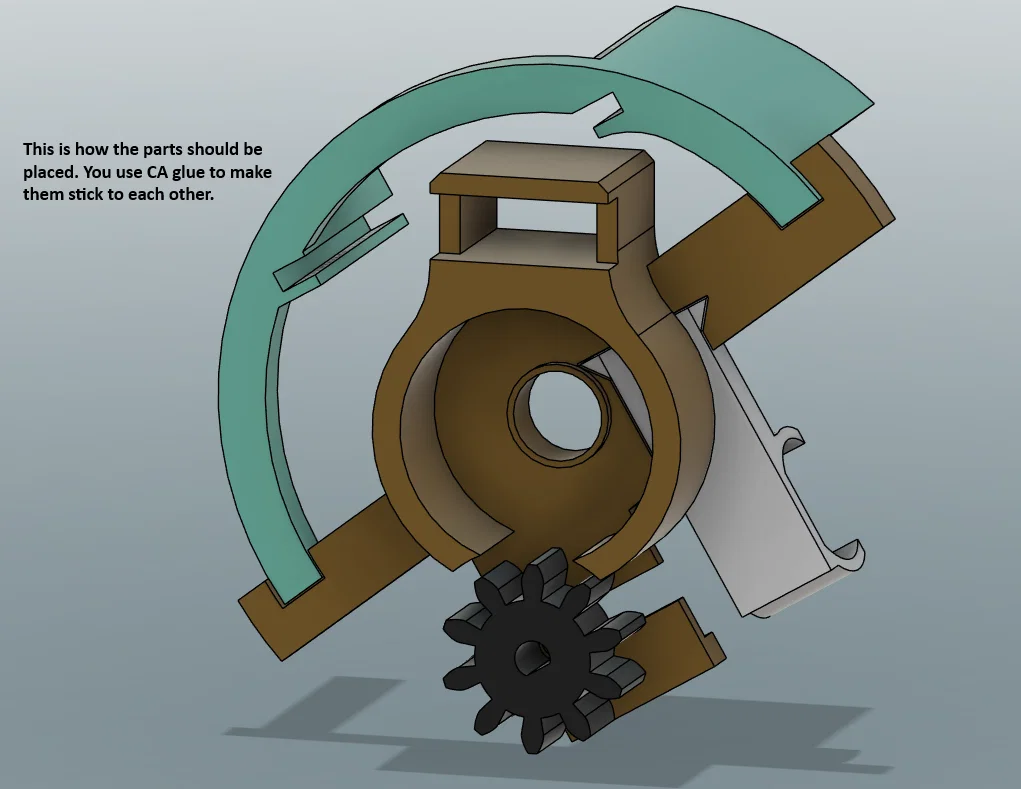

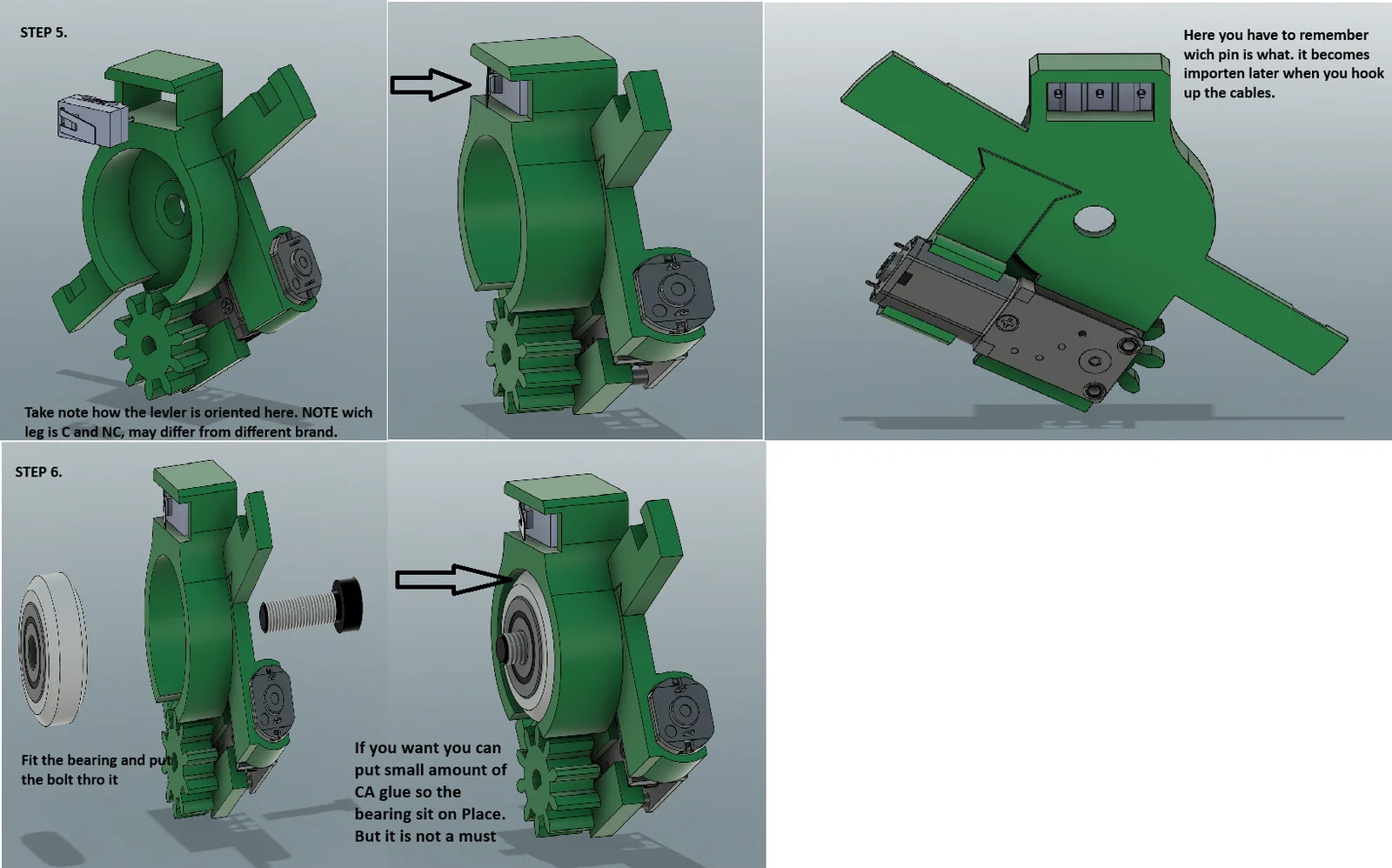

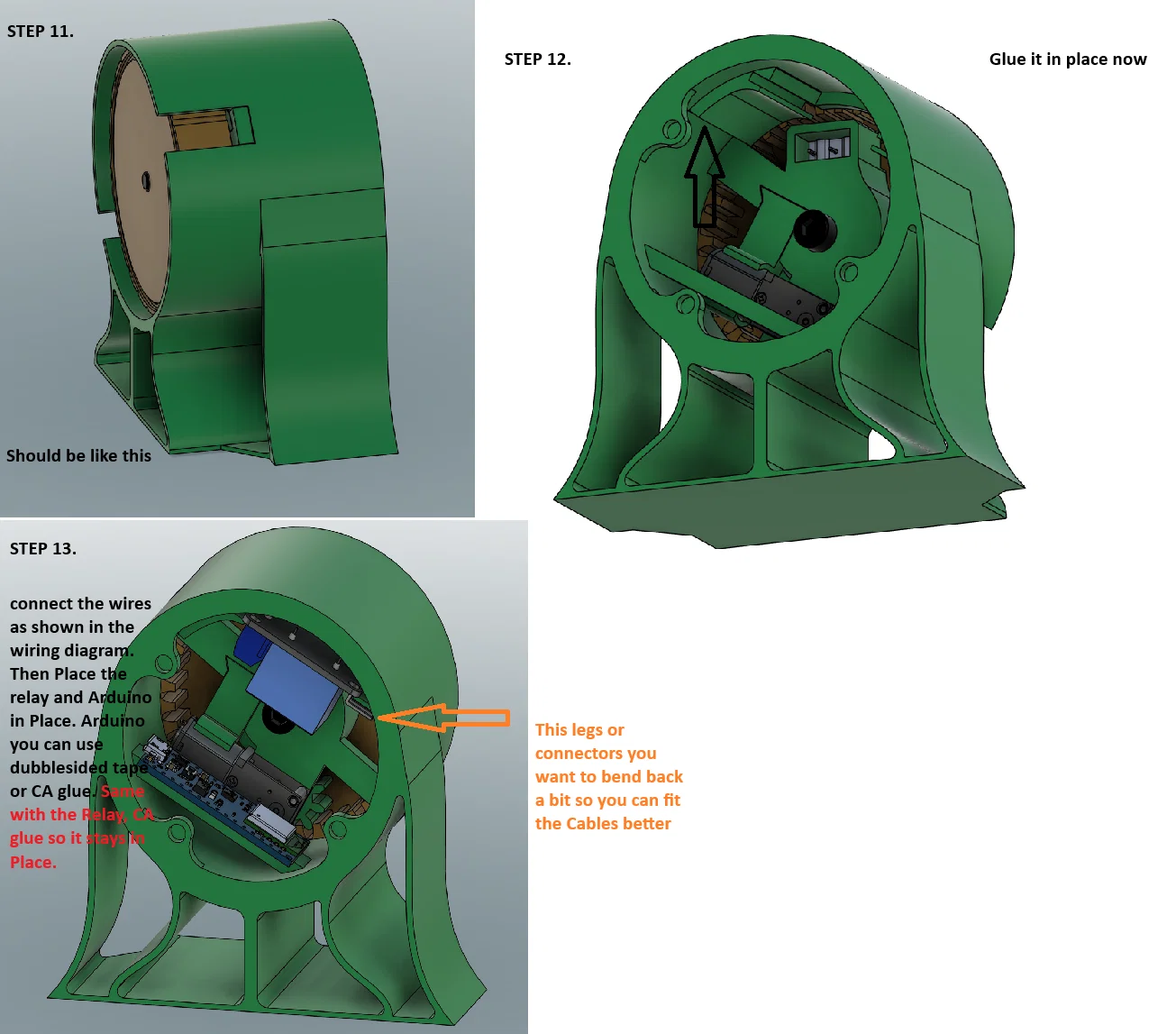

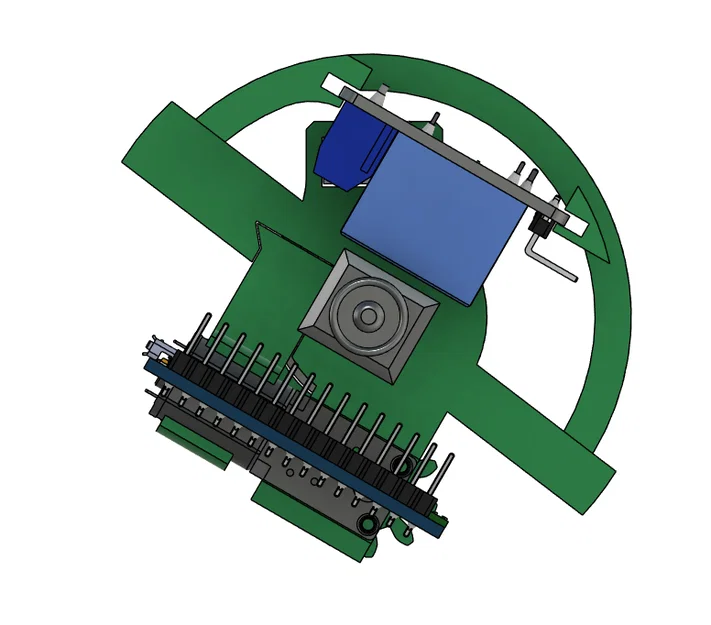

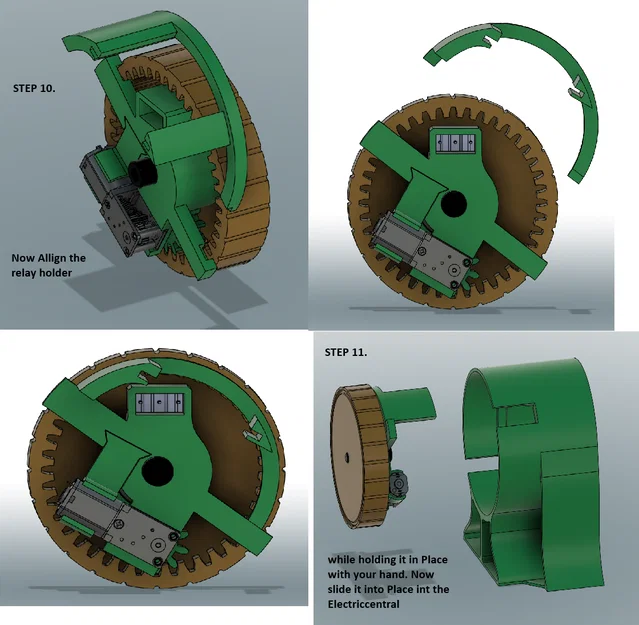

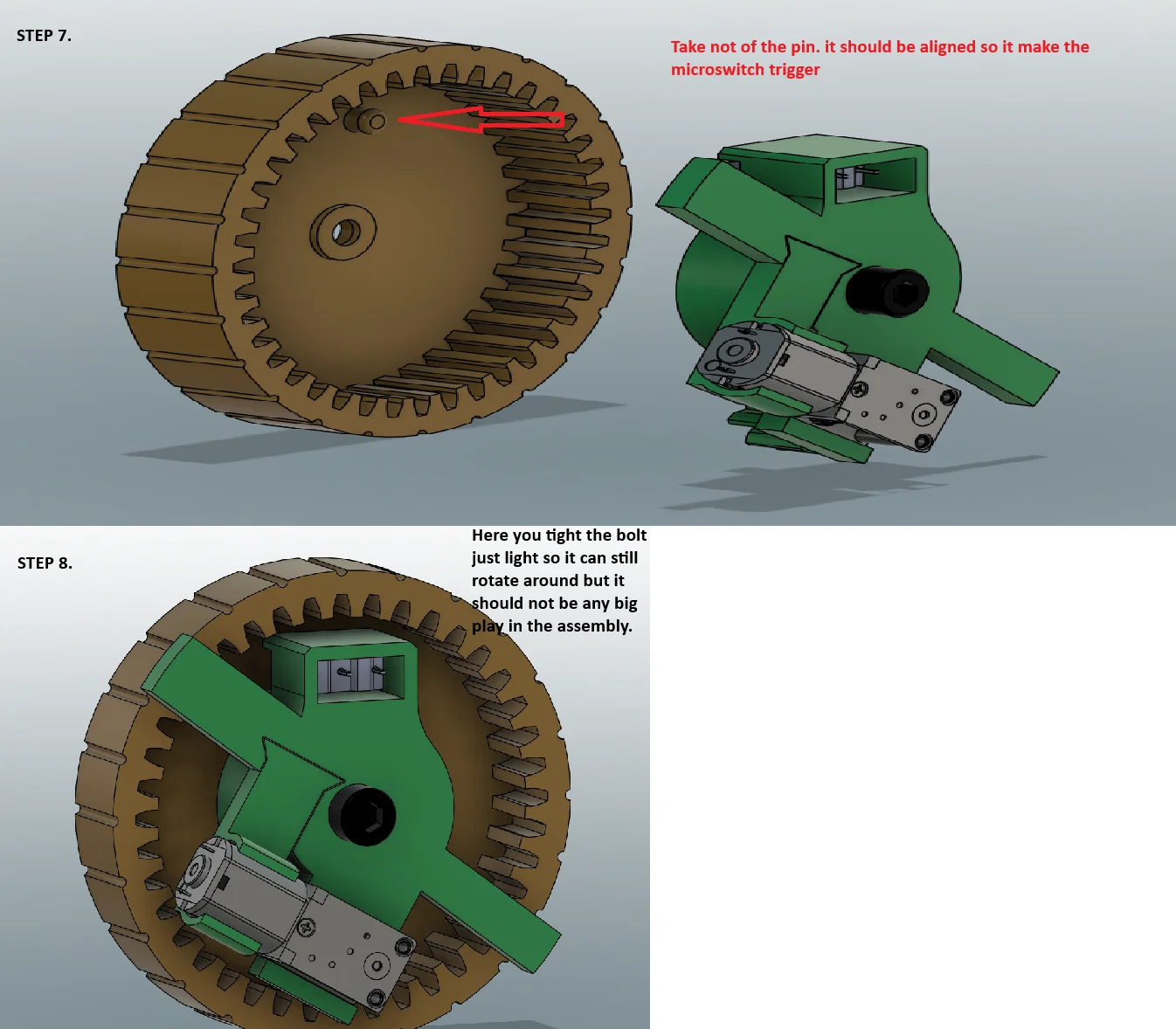

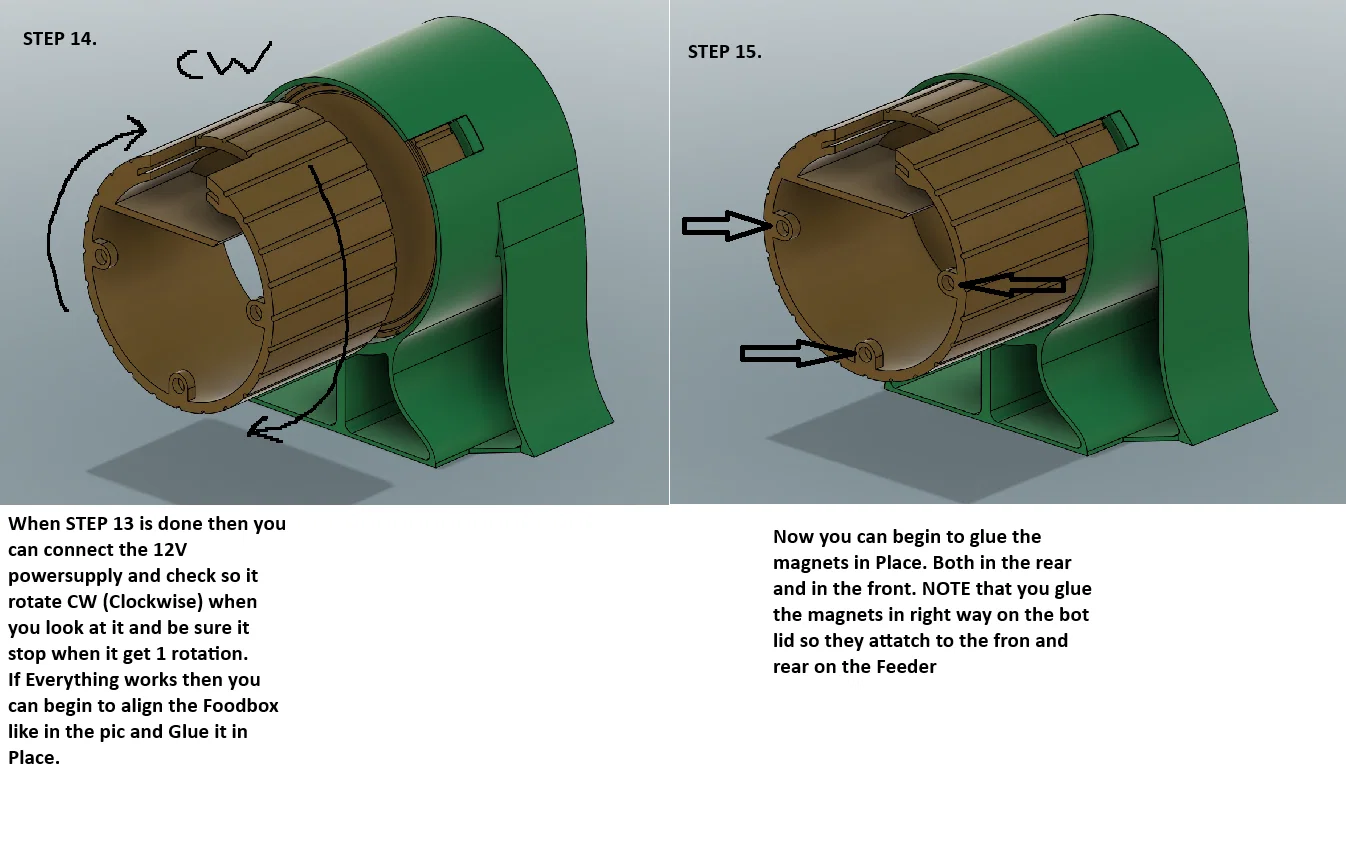

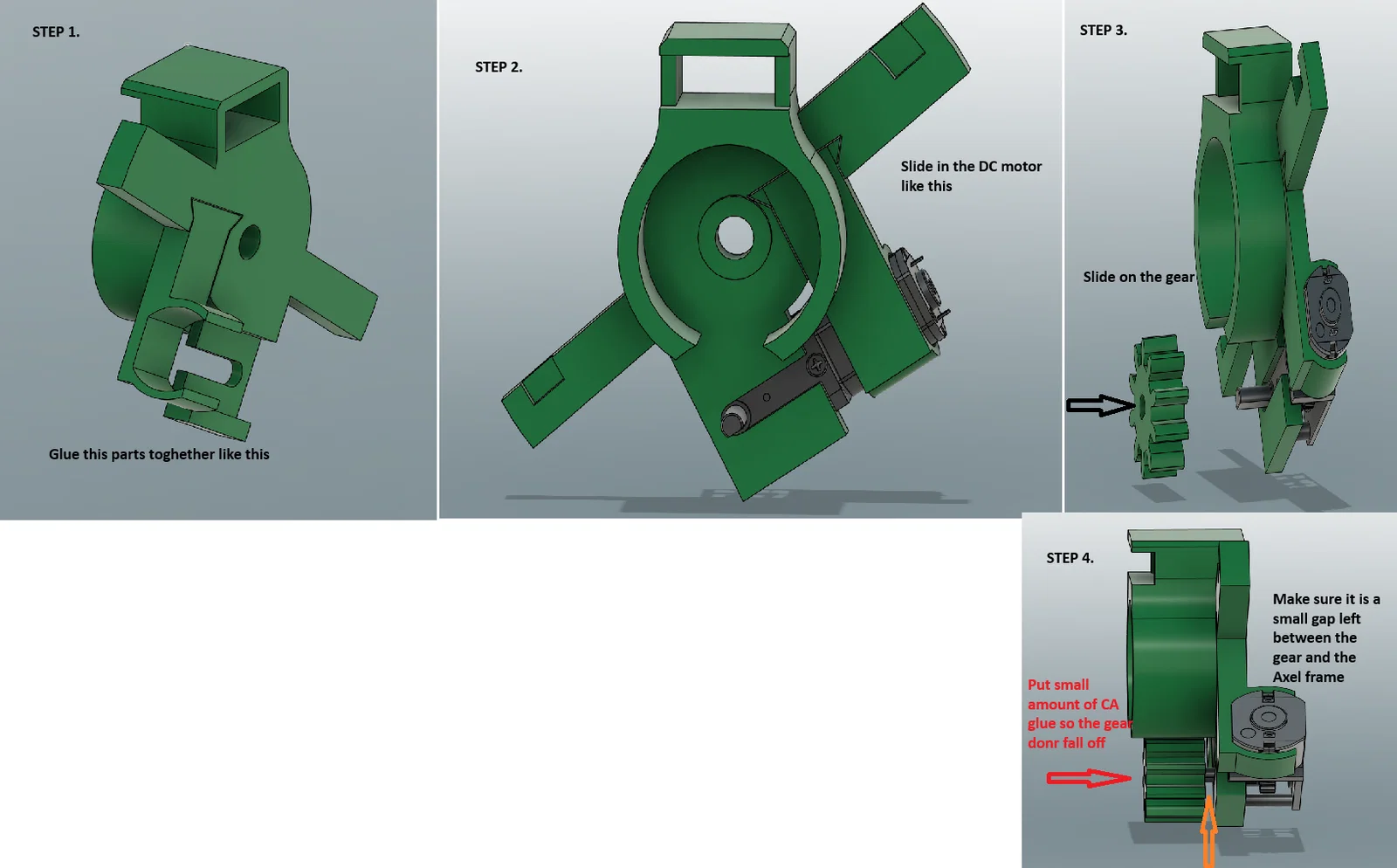

Bạn cần một ít keo CA và 1 con ốc M5x20 insex bolt, 12 viên nam châm 4x2mm, 1 POM-wheel bearing kiểu Ender3. Phần relayholder khá khó để làm khe vừa khít vì mỗi hãng relay cắt PCB kích thước khác nhau. Vì vậy bạn nên dán relay vào relayholder.

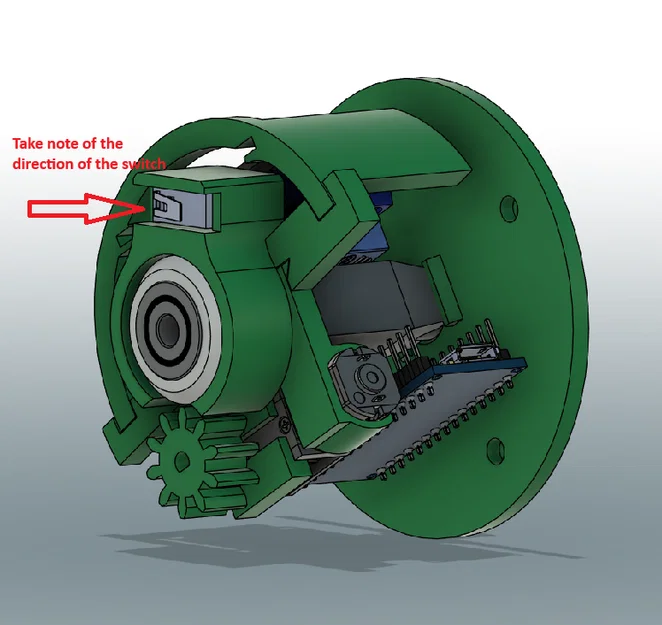

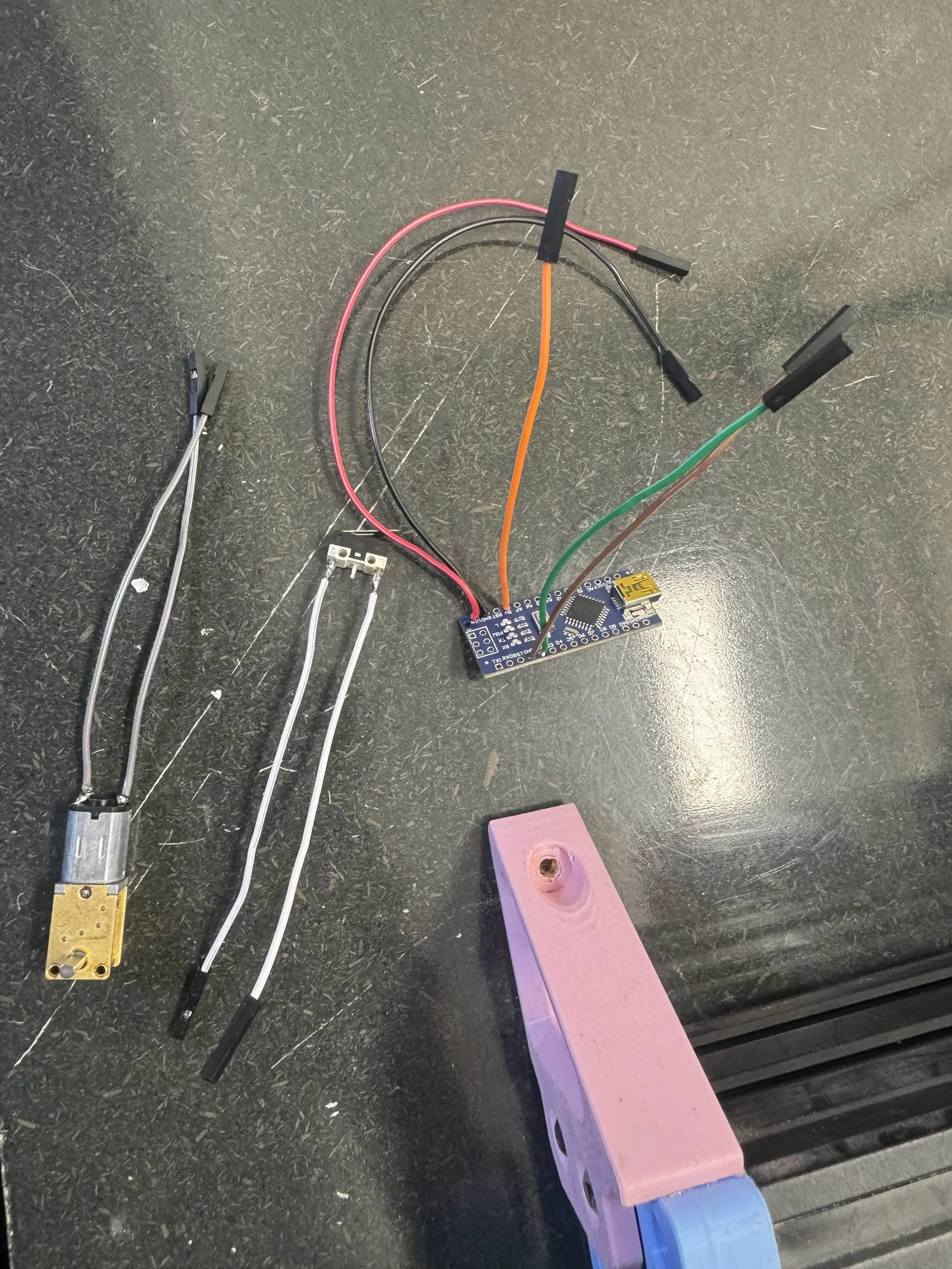

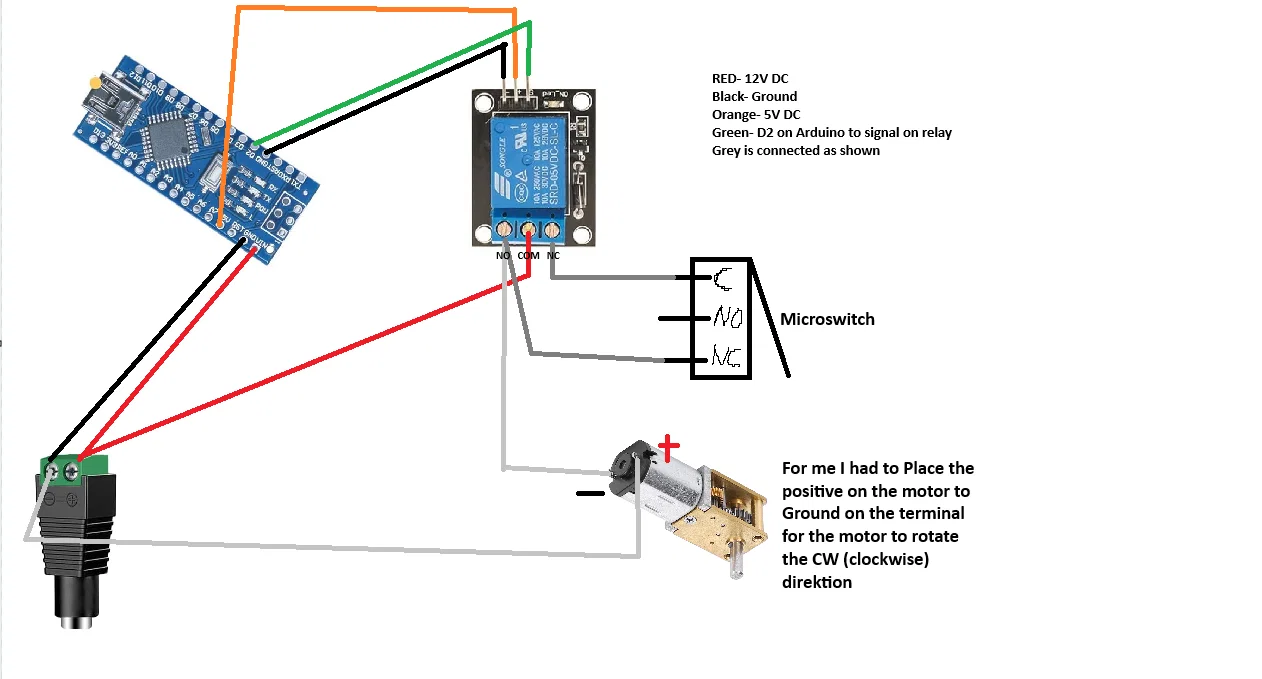

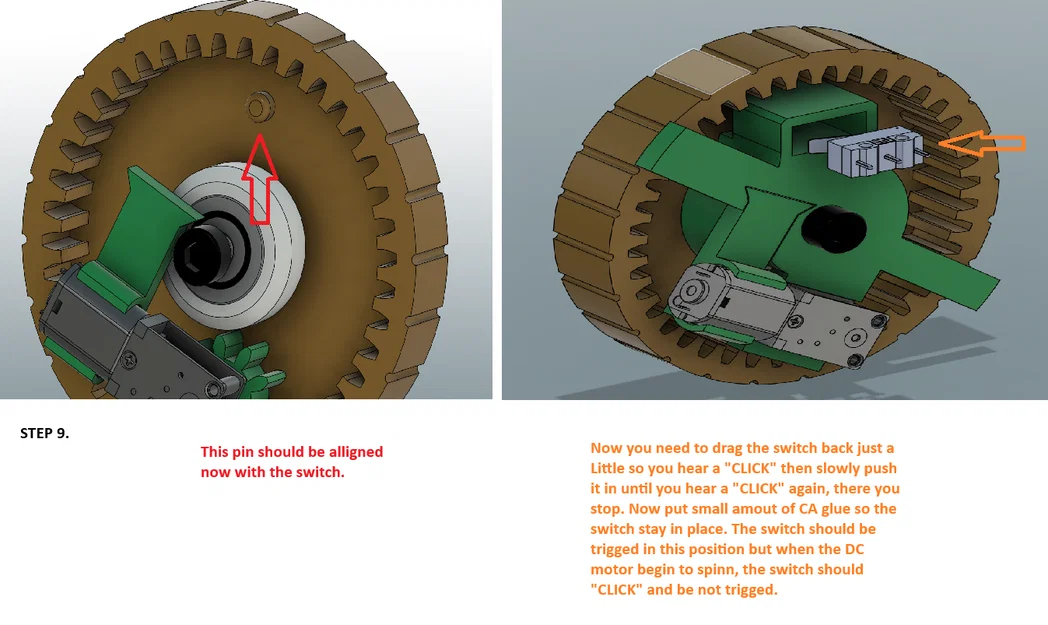

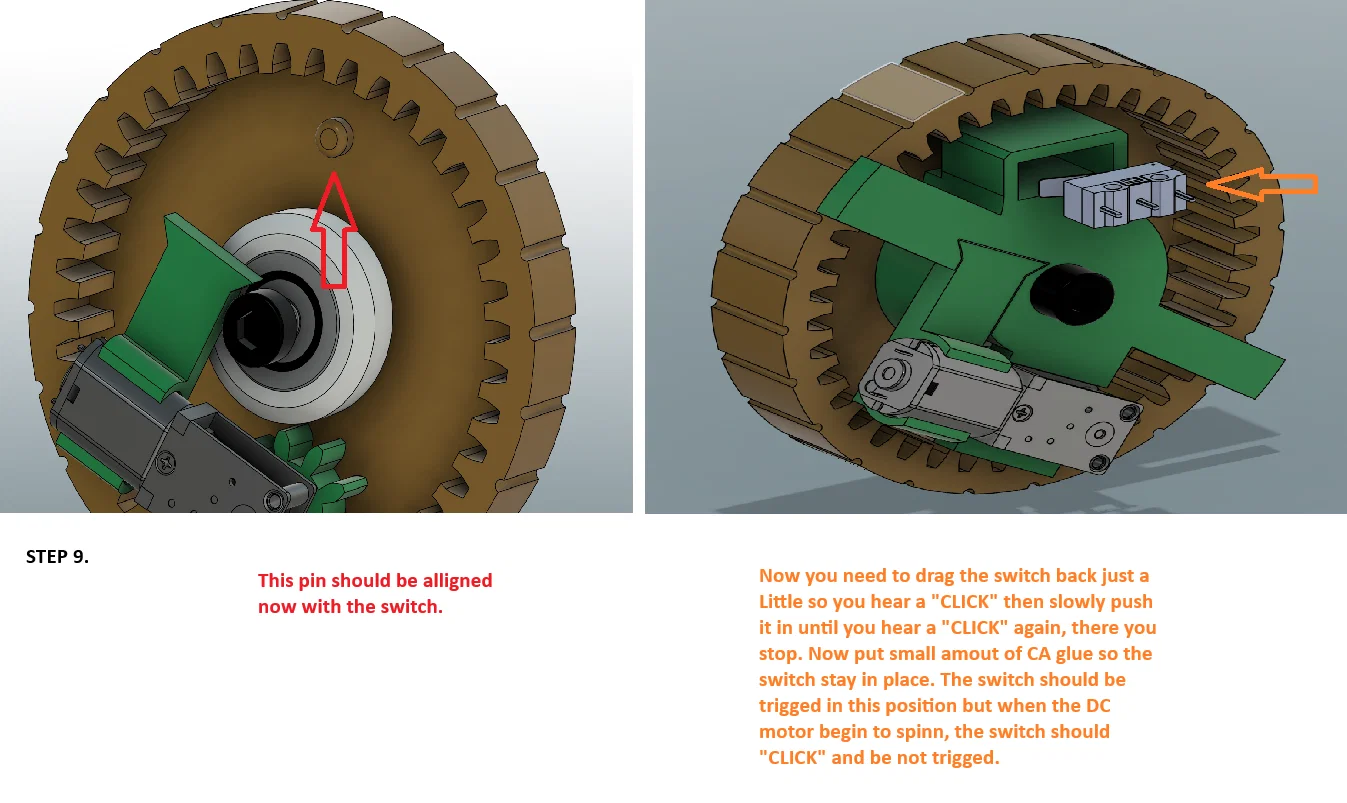

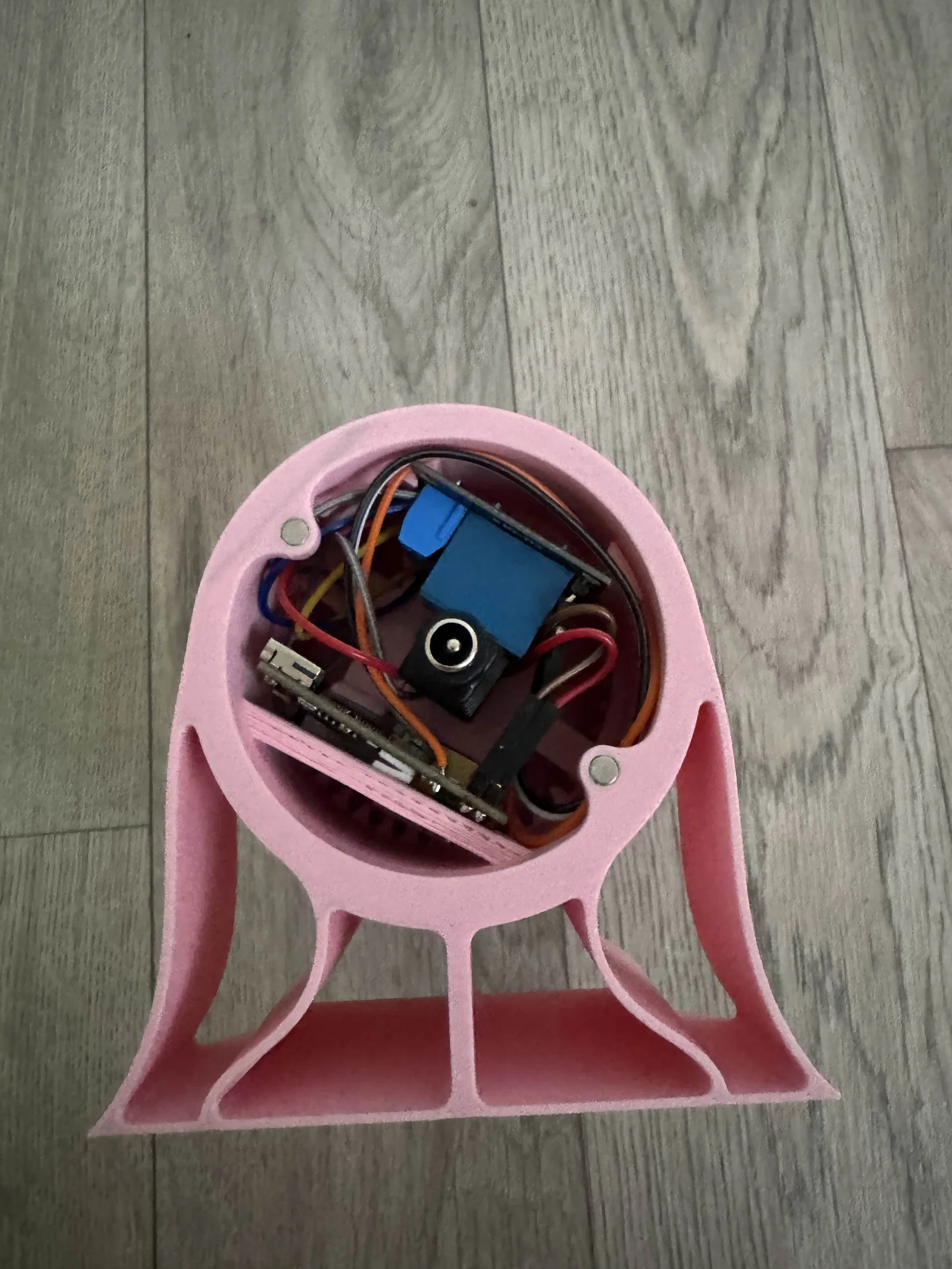

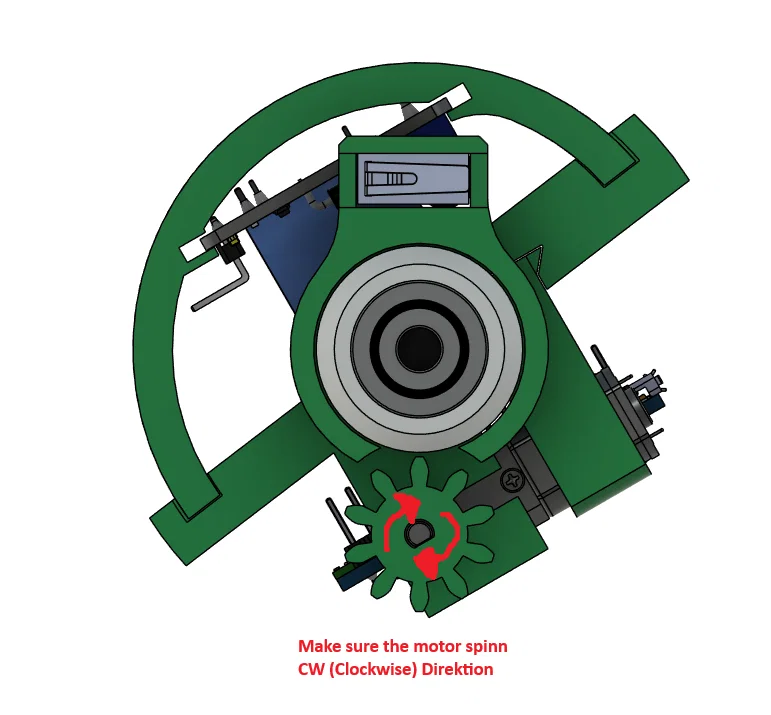

Bắt đầu bằng việc hàn dây như trong hình (có công tắc, DC motor và Arduino), và đừng quên upload code lên board Arduino.

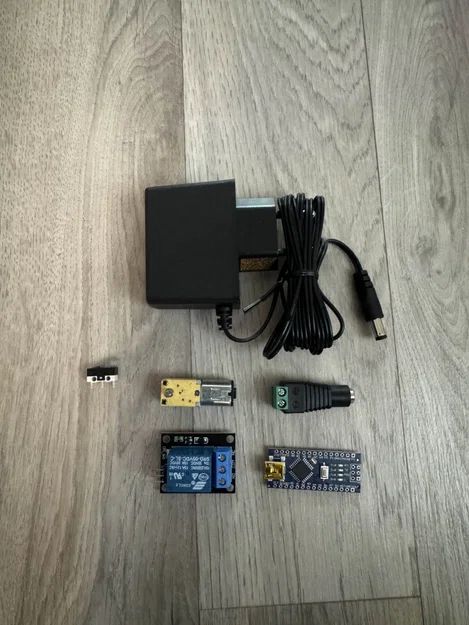

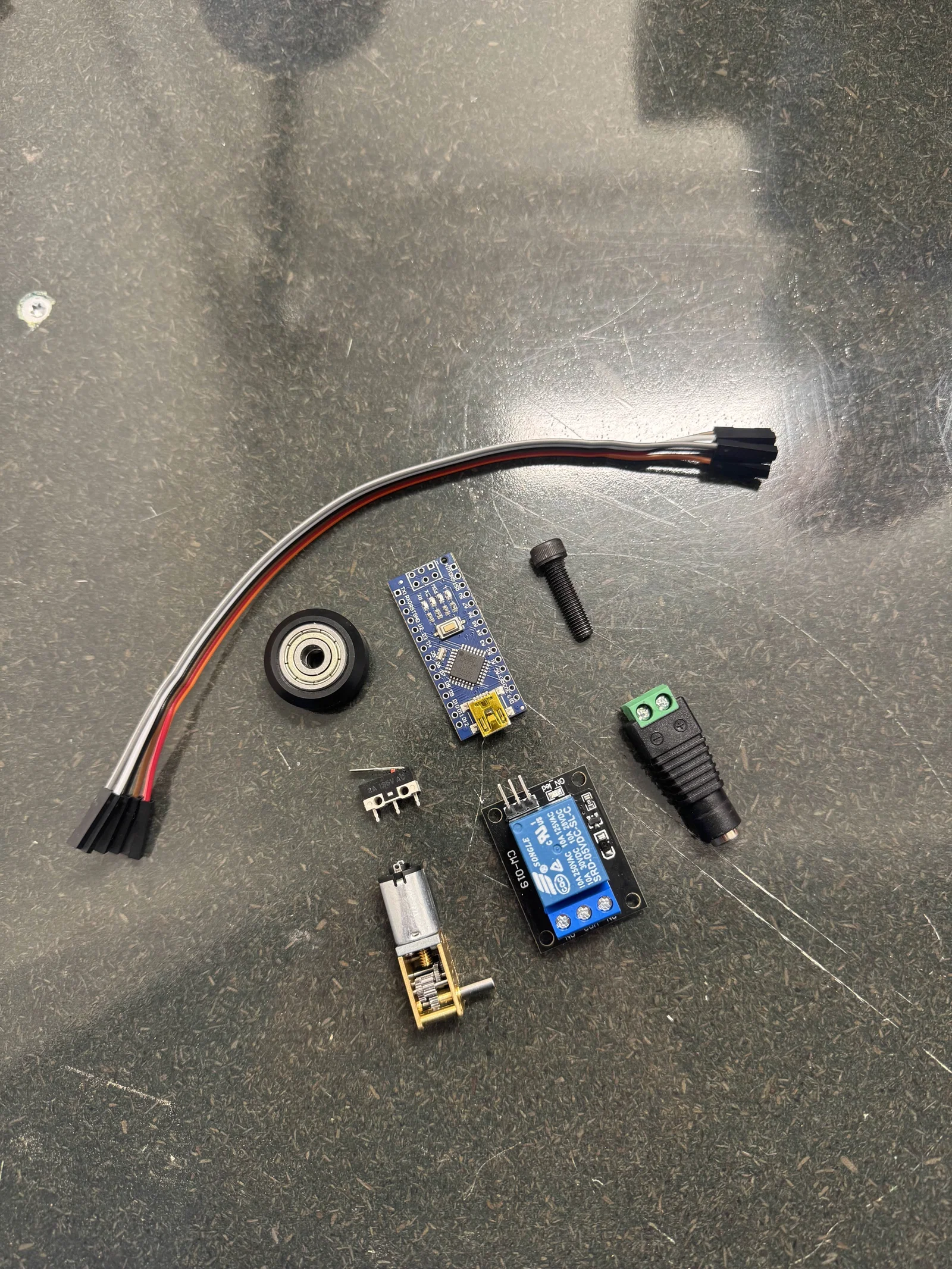

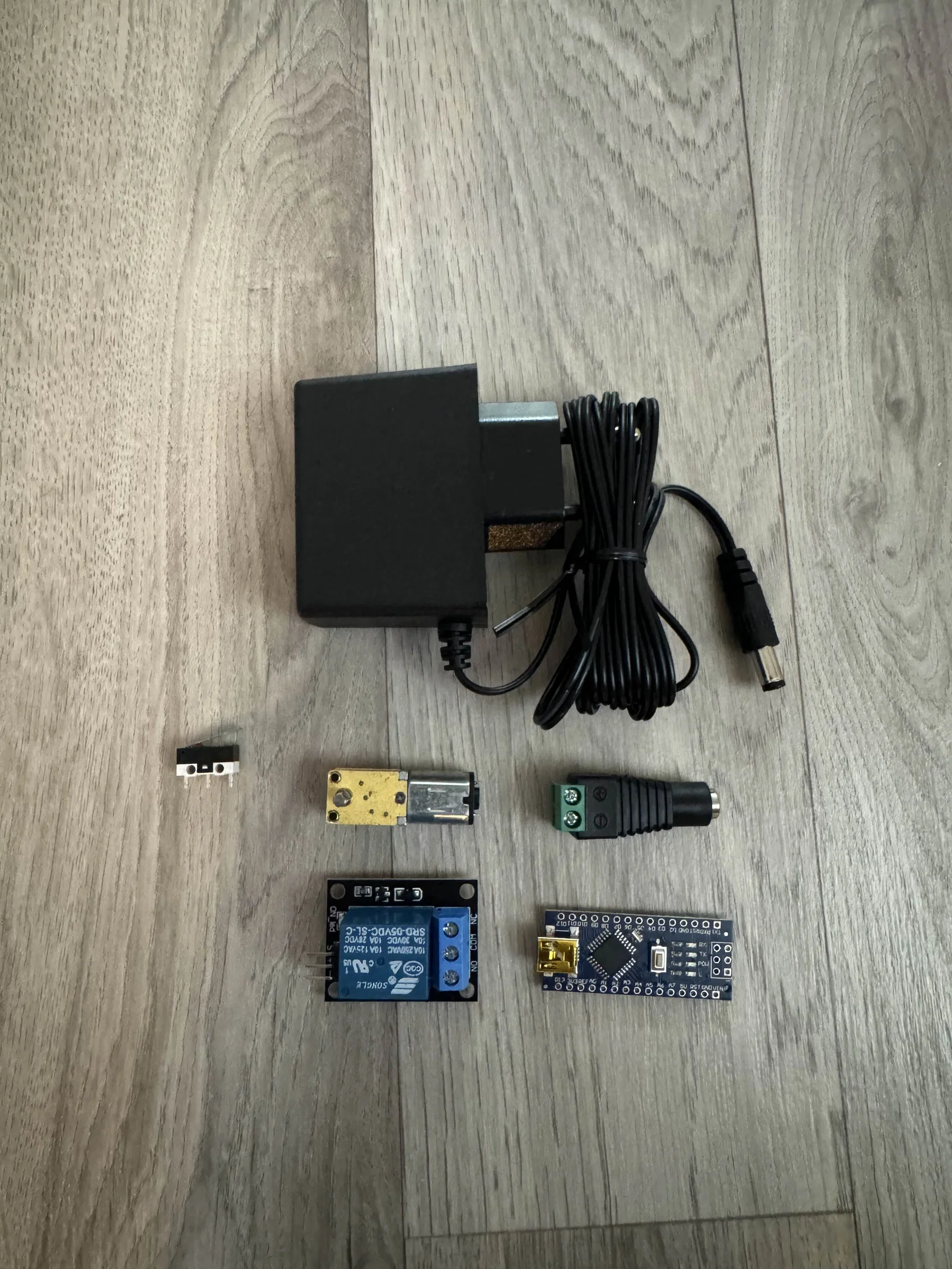

Linh kiện điện tử cần có:
1 Arduino Nano

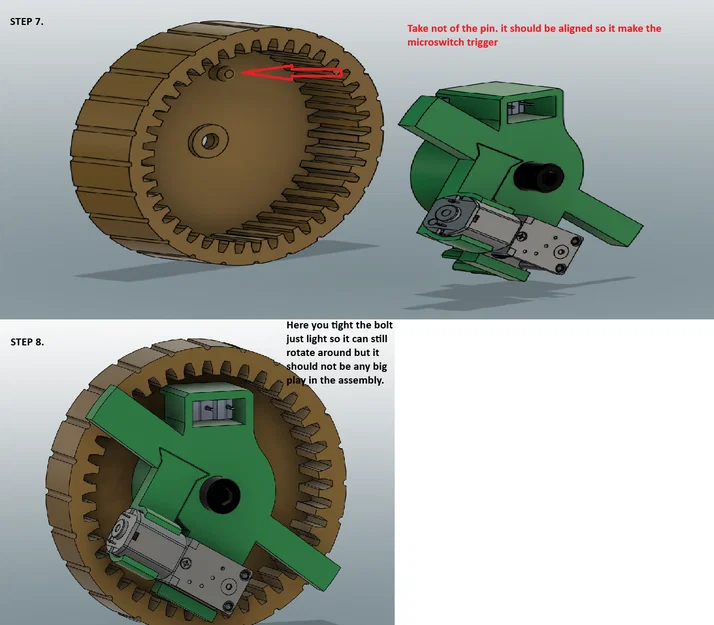

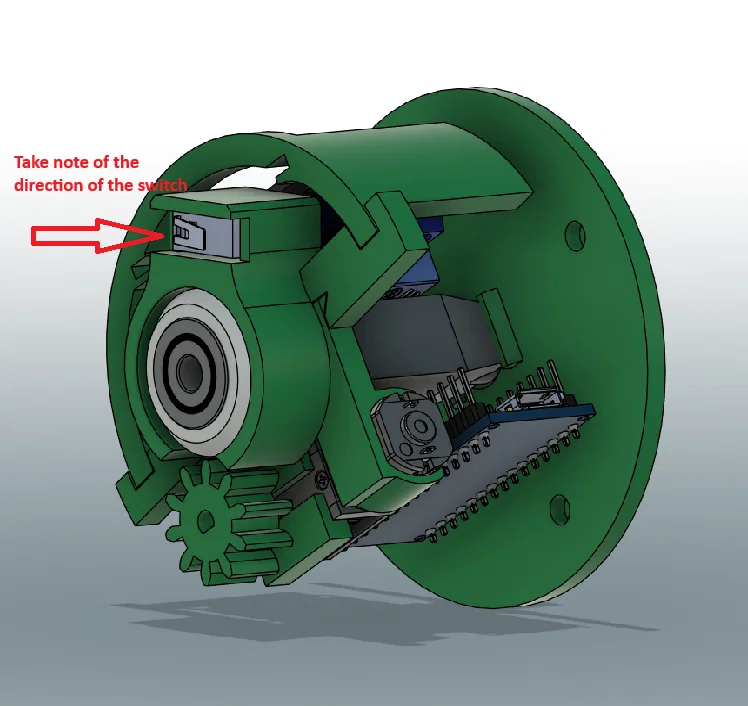

1 Microswitch

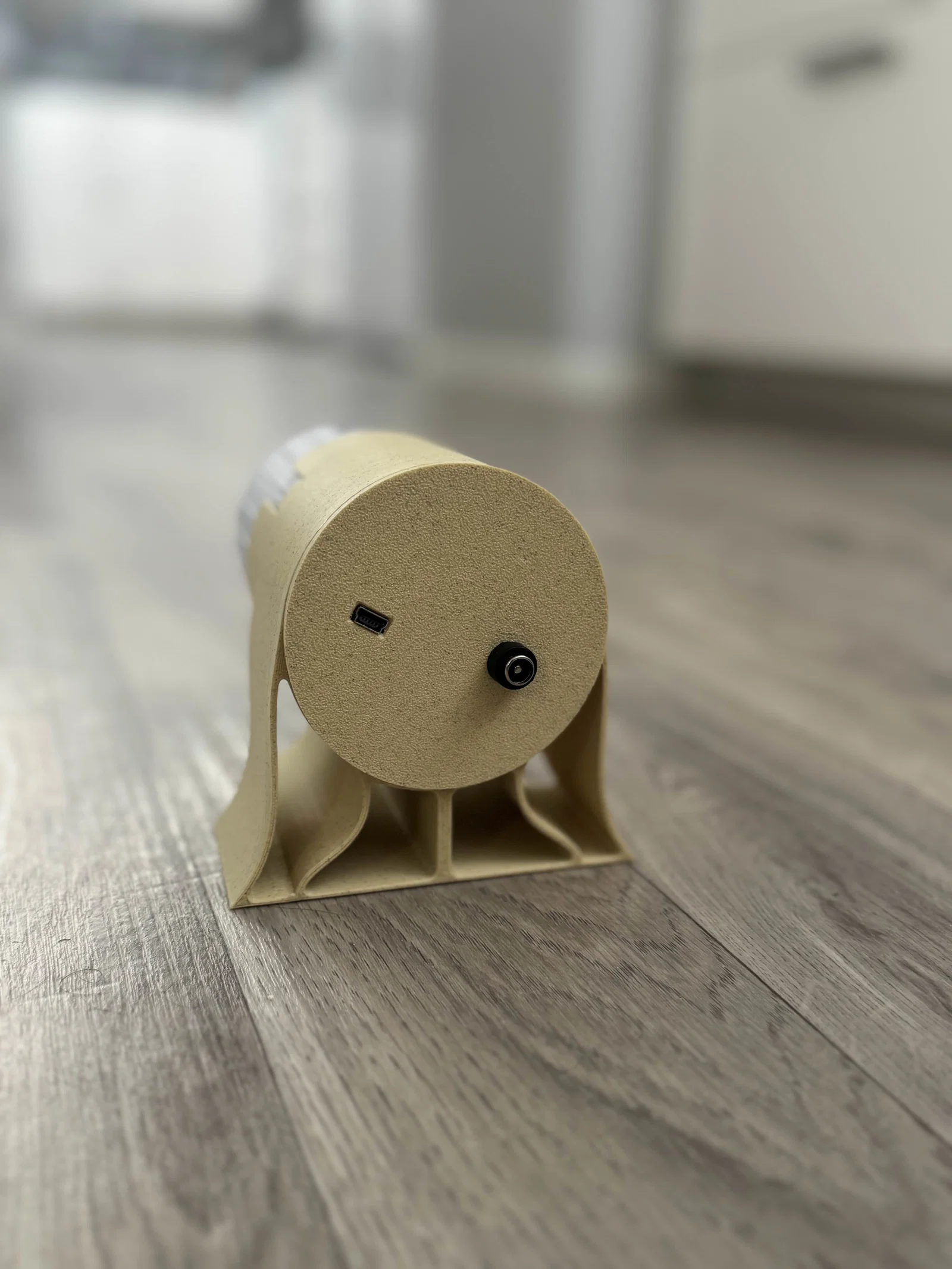

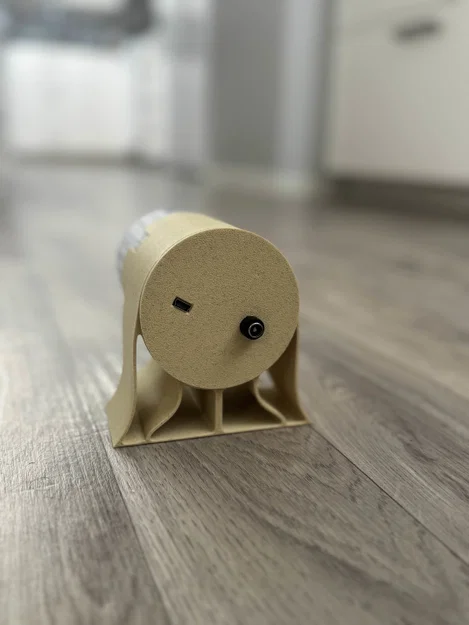

1 nguồn 12V DC với đầu nối 2.1mm
1 Relay KY-019
1 DC motor JGY-N20 16RPM
Arduino code cho Arduino IDE:
// C++ code
//
int relayIn = 2;
void setup()
{
pinMode(relayIn, OUTPUT);
Serial.begin(9600);
}
void loop()
{
digitalWrite(relayIn, HIGH);
delay(4000); // Wait for 4000 millisecond(s)
digitalWrite(relayIn, LOW);
delay(1000*86400-4000); // Wait for 24hrs 1000*86400-4000
}Giấy phép
