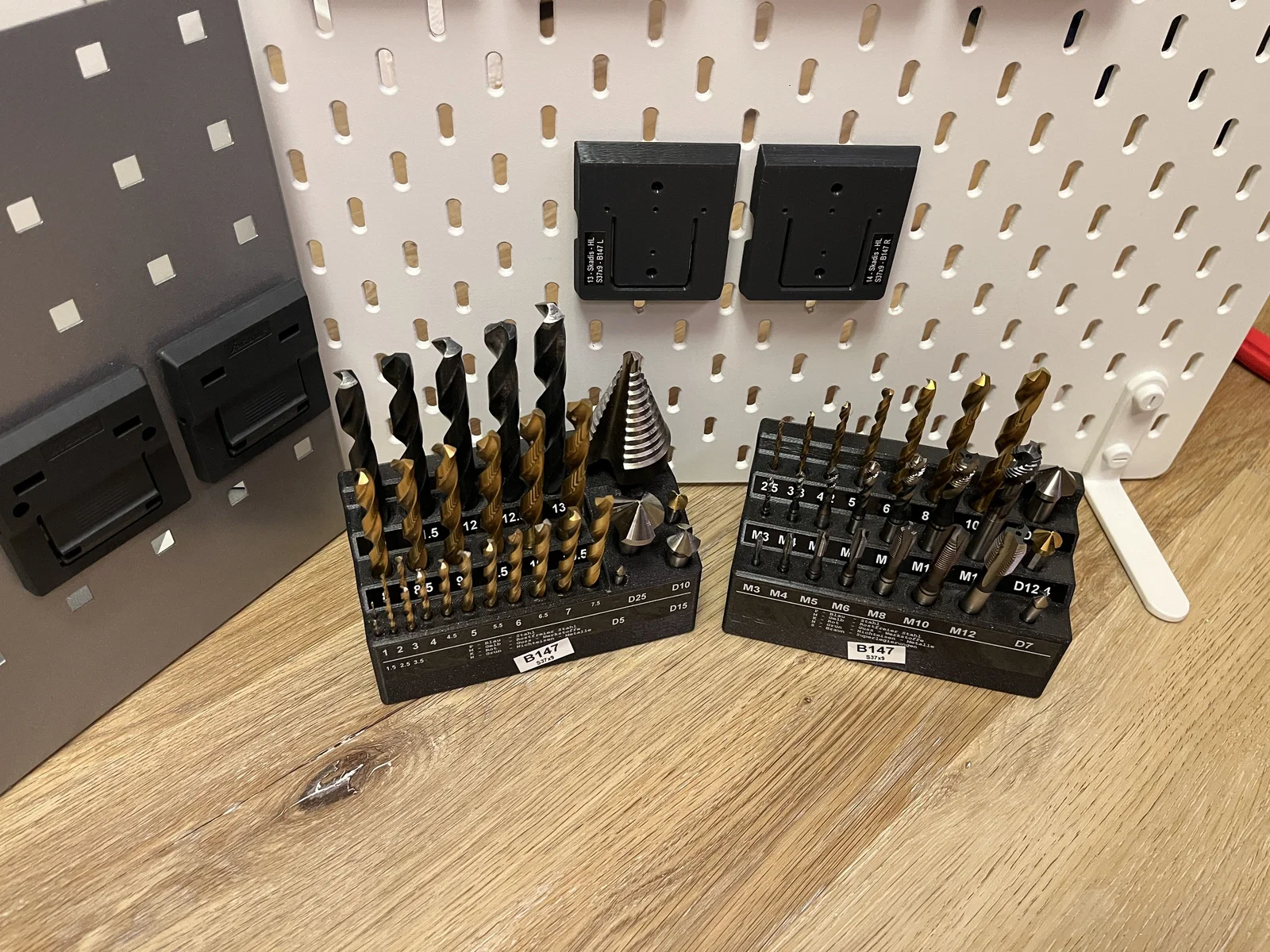

S37x9 - B147 - Gewindebohrer - Sortiment - M3 - M12

Giá đỡ cho bộ taro ren (Gewindebohrer - Sortiment) - M3 - M12
Phù hợp với: S37x9 và bảng lỗ Skadis

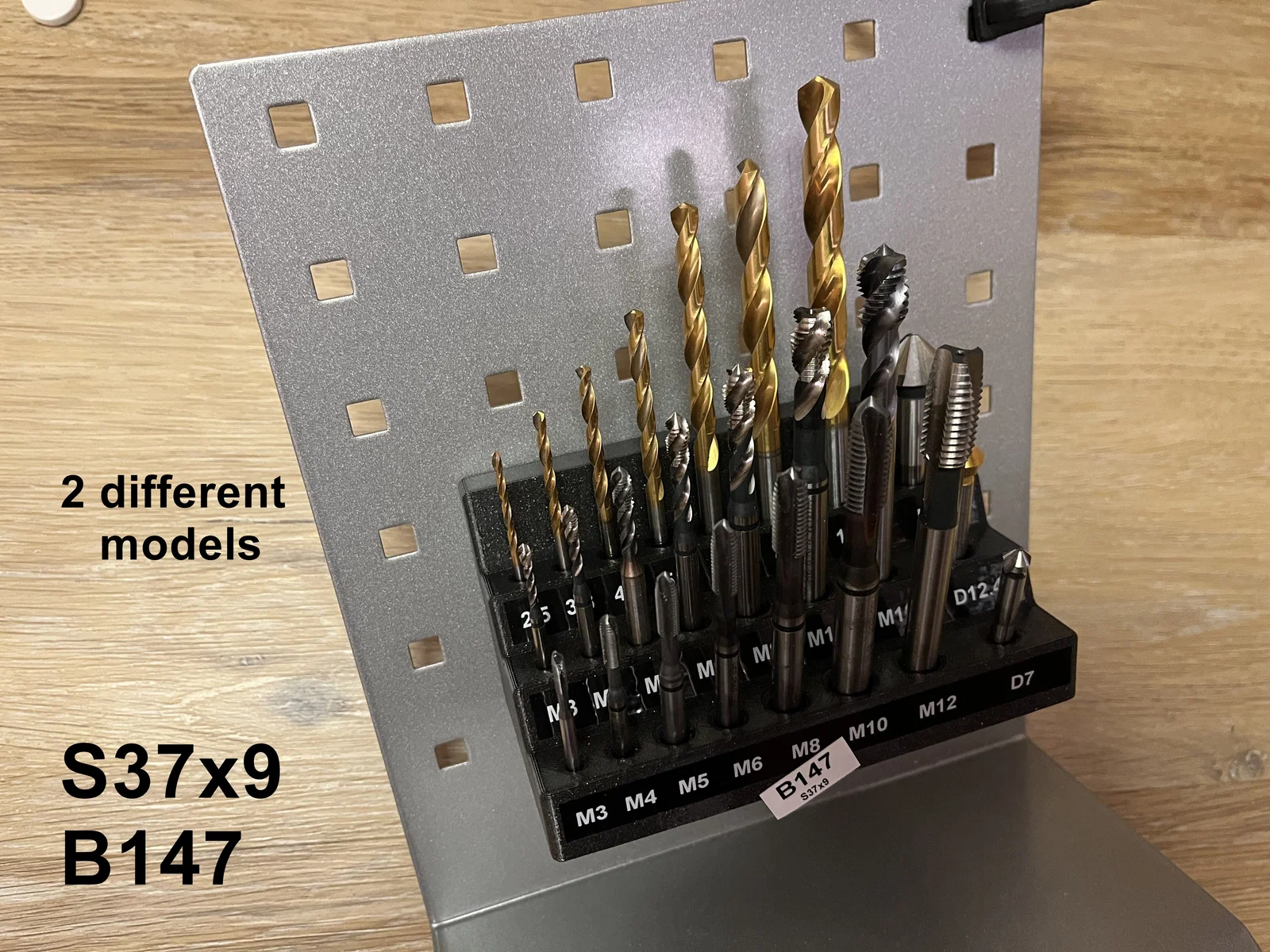

2 phiên bản: Cao và Thấp

Các kiểu lắp / cách dùng:

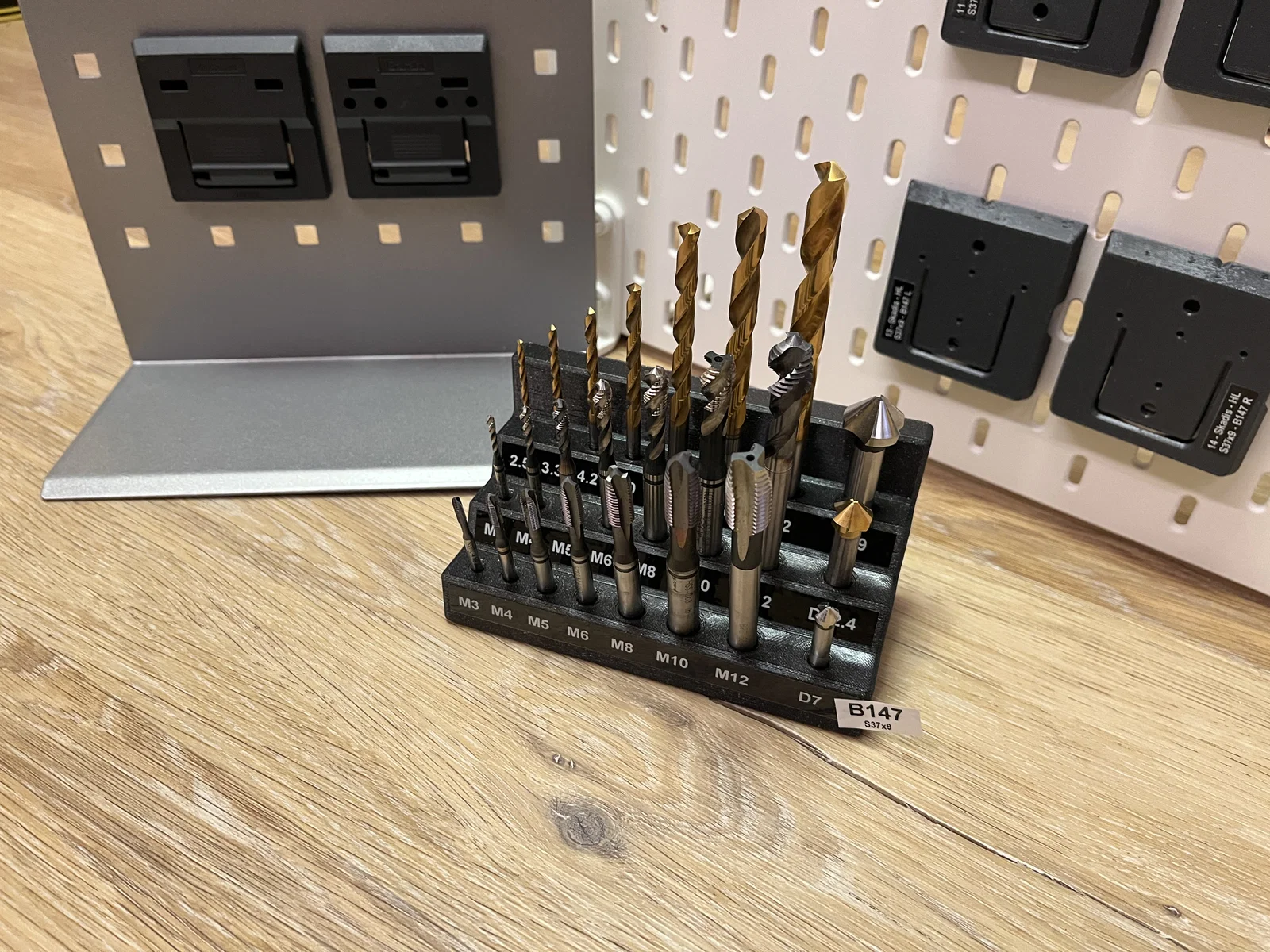

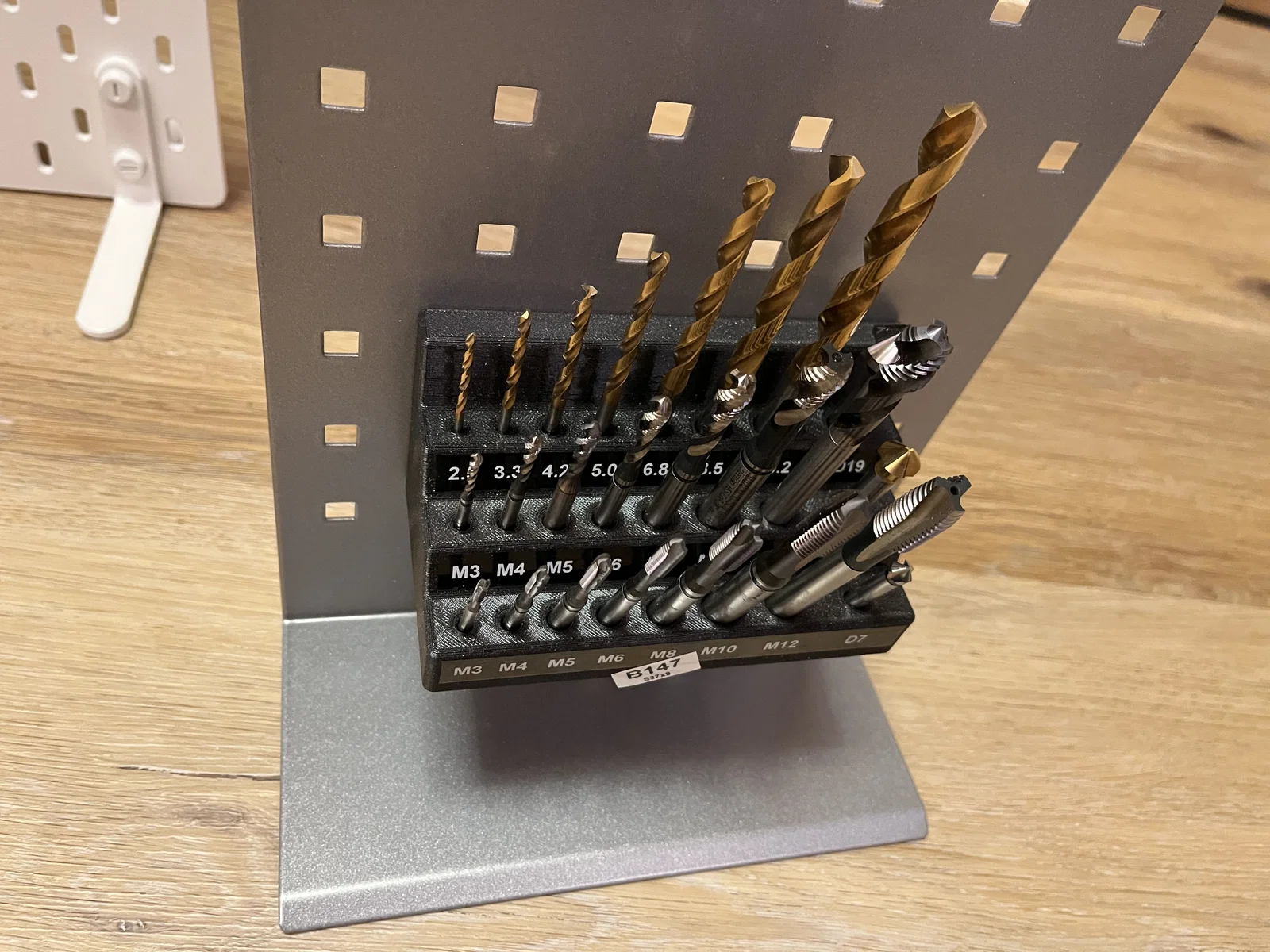

1. Bảng lỗ 37x9 => 1-3x Garant “Easyfix Grundplatte 2” - B67 - Grundplatte - 2

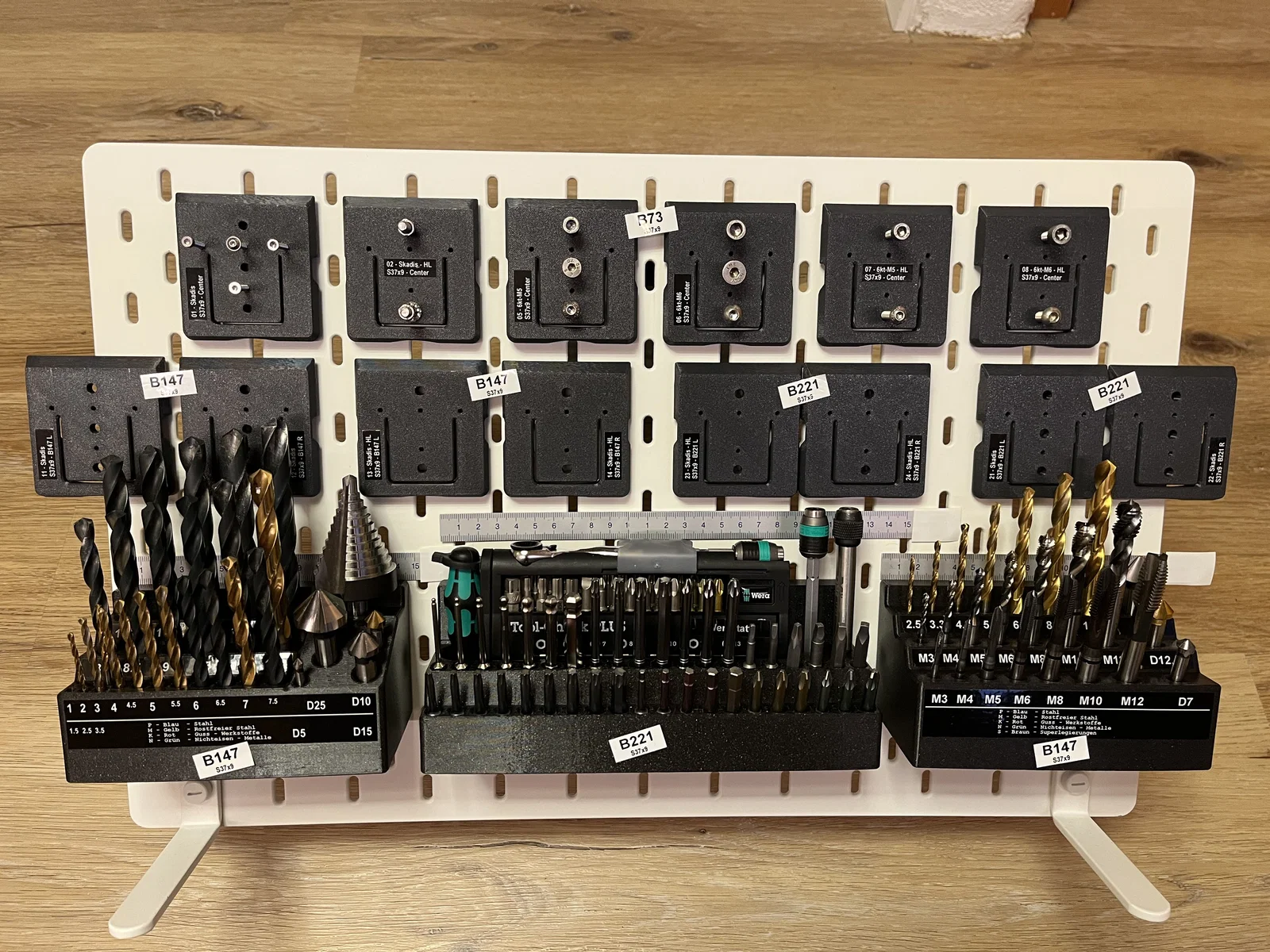

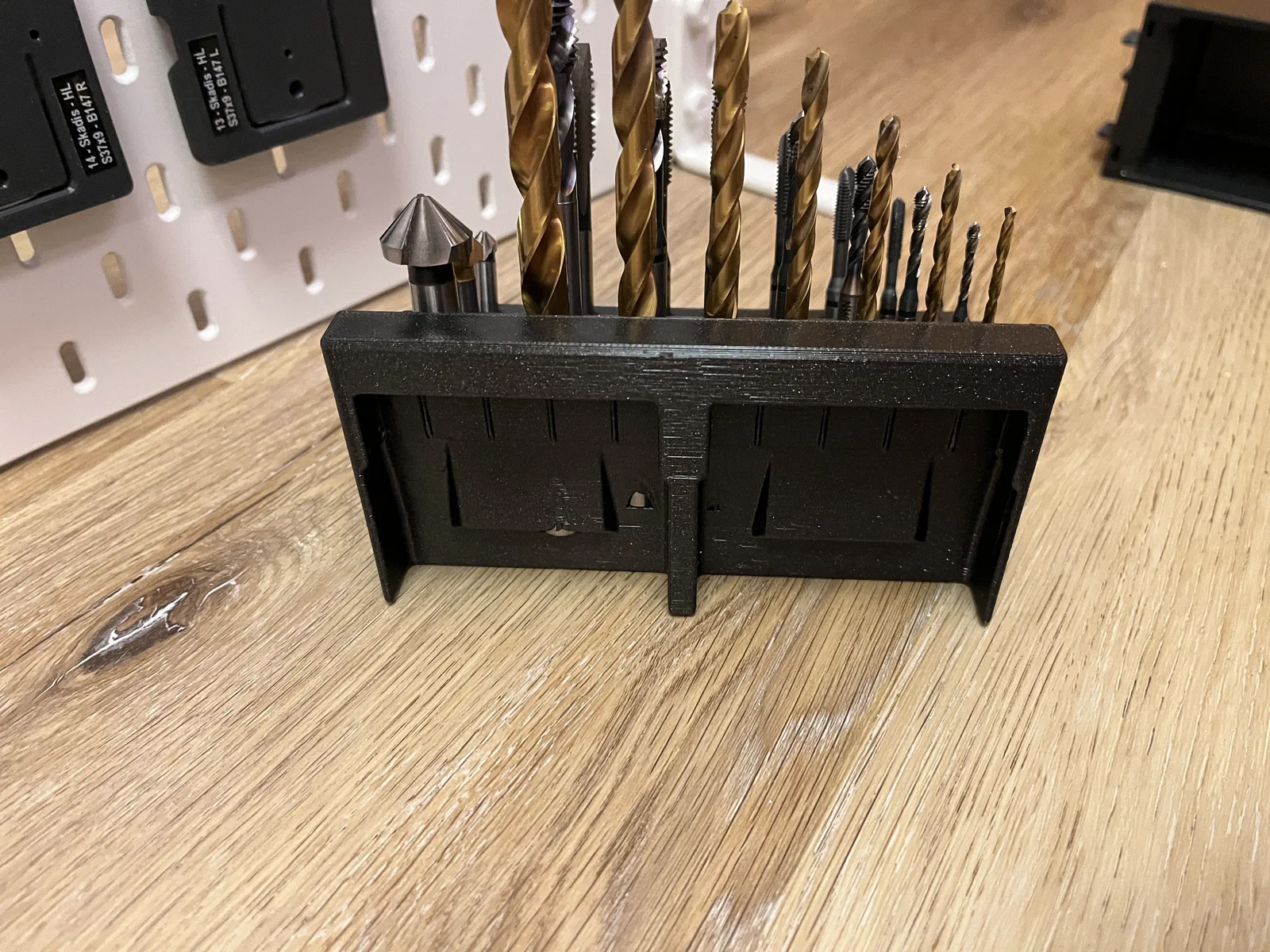

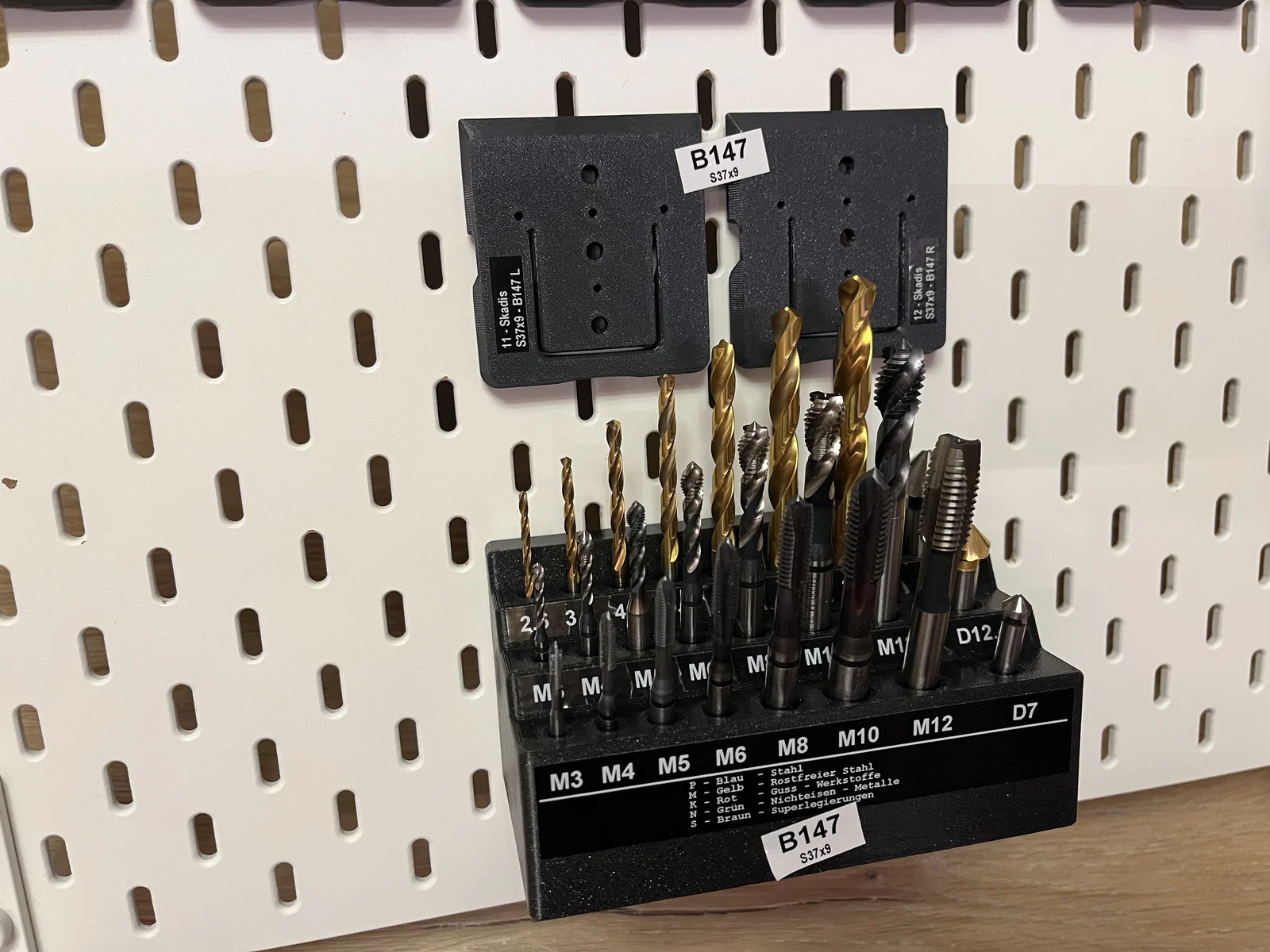

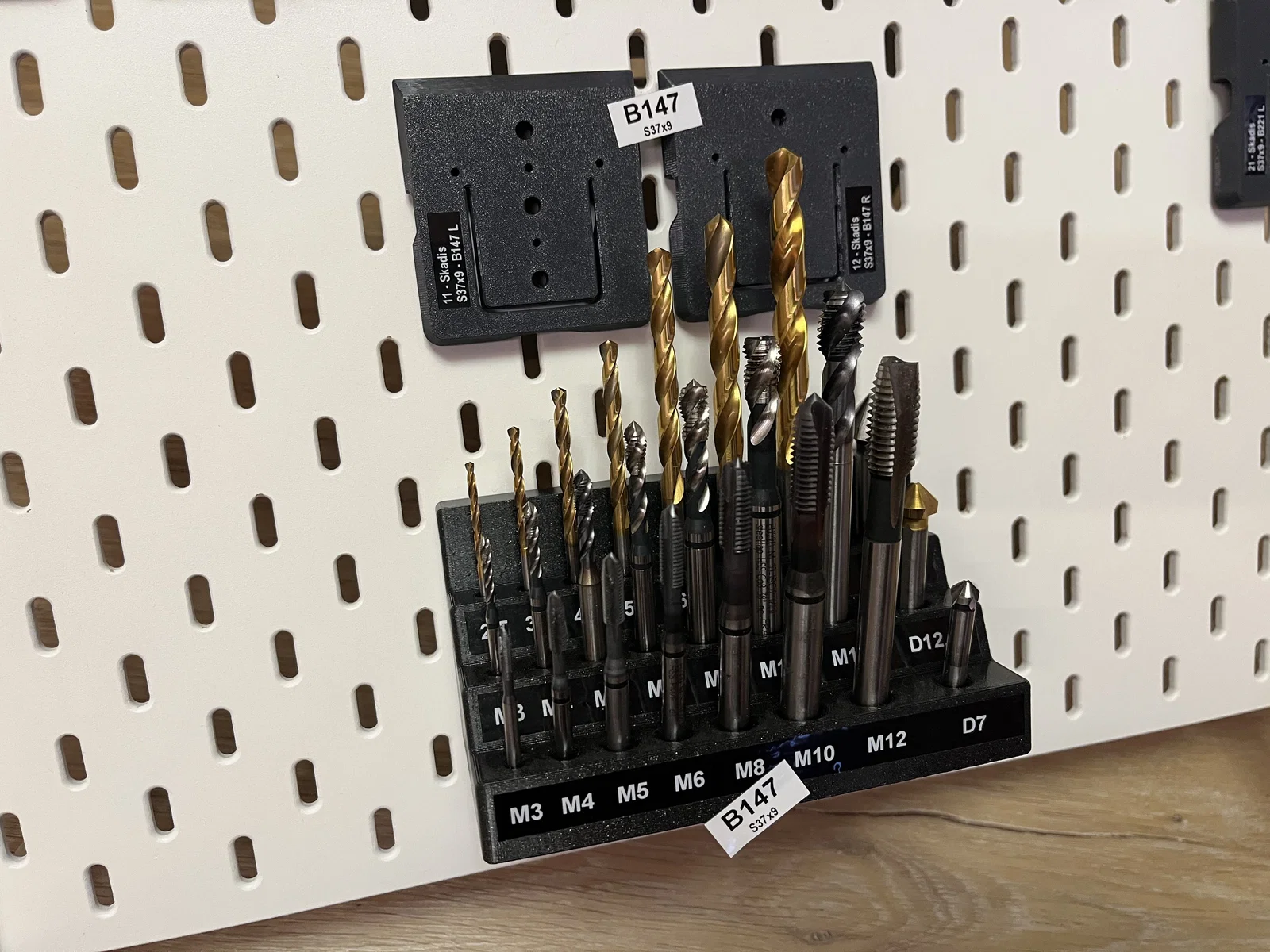

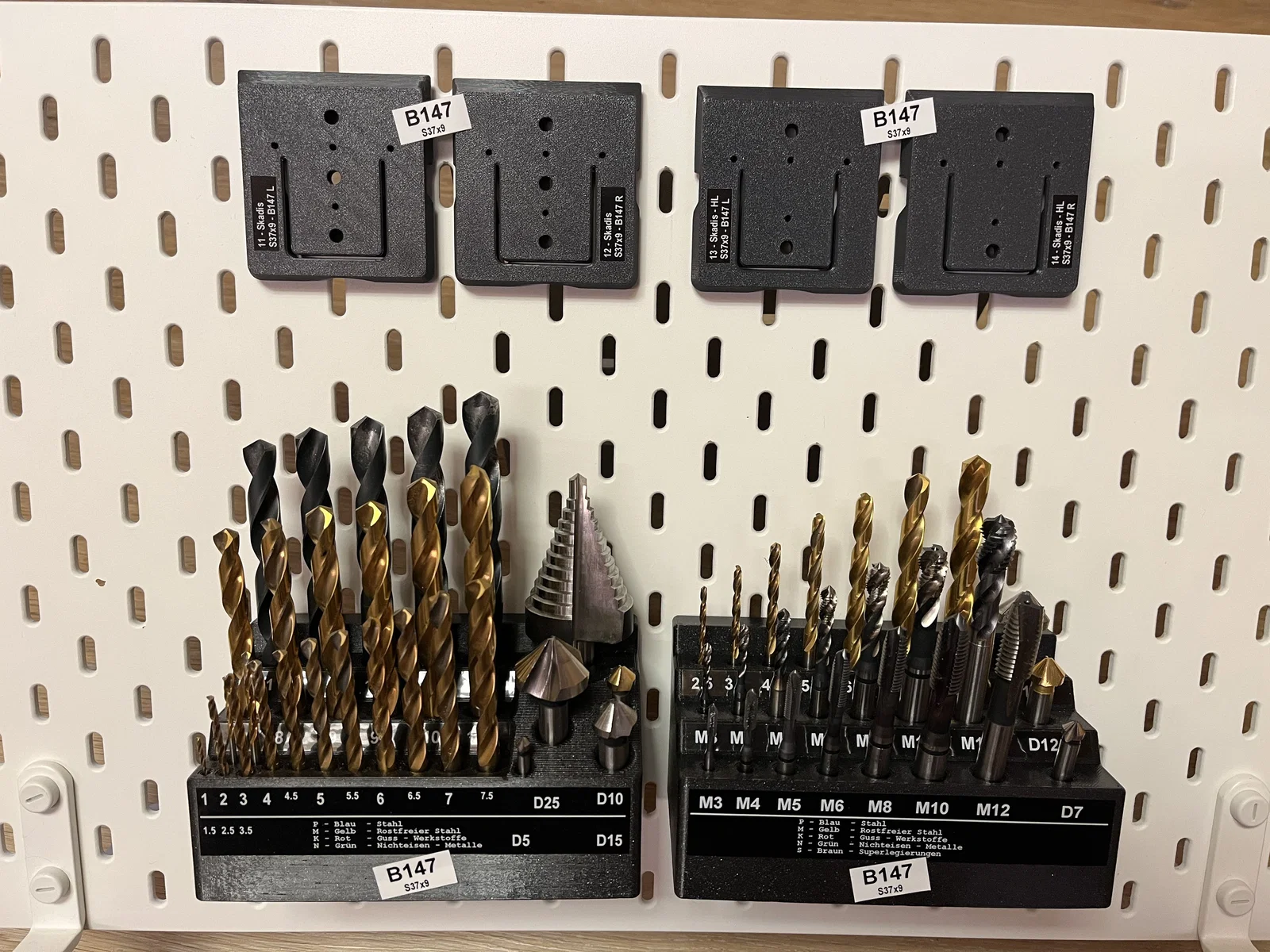

2. Skadis => 2x bản in 3D “S37x9 Adapter” B147 -
3. Gắn tường => 1x bản in 3D “S37x9 - Wandhalter” -

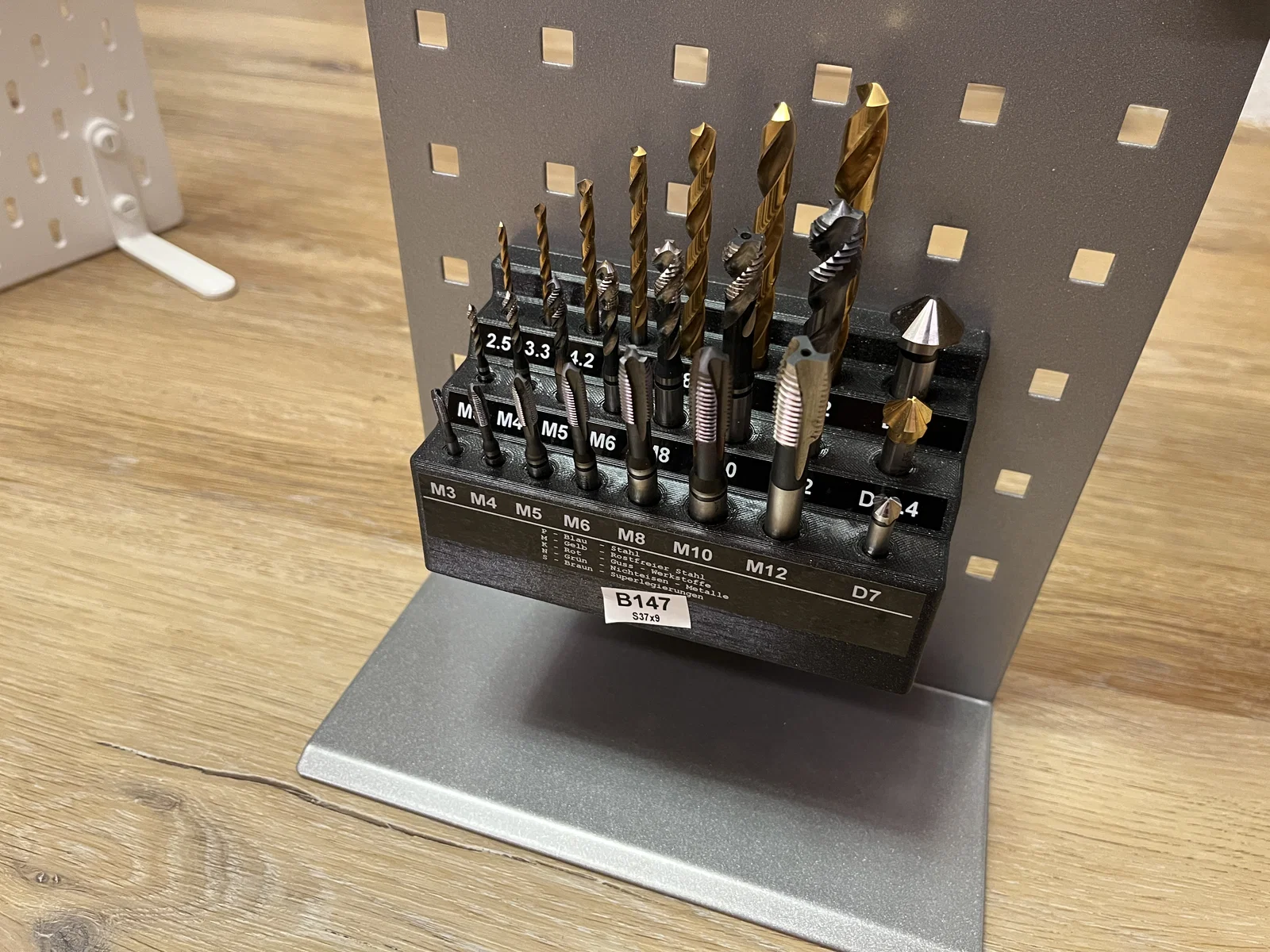

4. Hoặc để độc lập: bàn, ngăn kéo, tủ, kệ, thùng đồ nghề, v.v…

Thông tin chung:

• Kích thước ngoài: 147x75x75
• 1x taro ren: M3 - M12 - lỗ thông (Durchgang)
• 1x taro ren: M3 - M12 - lỗ bít (Sackloch)
• 1x taro ren: M3 - M12 - mũi khoan lõi (Kernlochbohrer)
• 1x mũi vát mép (Senker): Ø7 + 12.5 - 19.0 => chuôi Ø6 + 8 + 10mm
• Bố trí góc 5° / 10° / 15° => dễ nhấc lên và có tự kẹp (Selbstklemmung)
• Dùng kèm “S37x9 - Skadis Adapter” thì tương thích bảng lỗ IKEA -
• Dùng kèm “S37x9 - Wandmontage” cho vách gỗ hoặc French-Cleat -
• Nhãn P-Touch nằm trong file ZIP
• Hướng dẫn lắp / hệ clip: video trong file ZIP

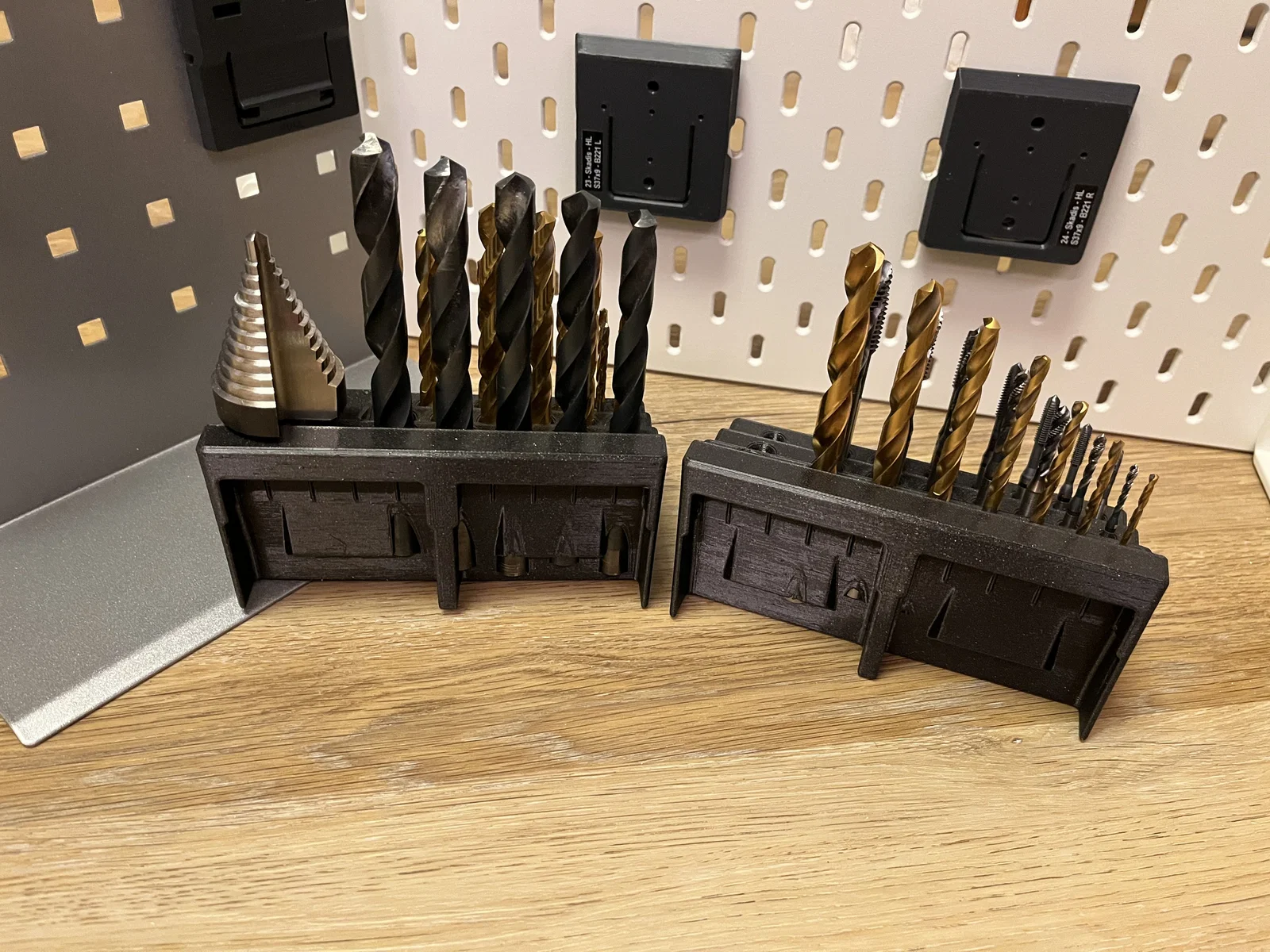

• Tháo ra: nghiêng đổ ra hoặc nhấc lên khoảng 25-30mm => là khối sẽ rời ra
  để tiếp tục dùng trên bàn, công trình, cất kho, v.v…

Reihe 1 = 15° - M3 - M12 - lỗ thông (Durchgang)
Reihe 2 = 10° - M3 - M12 - lỗ bít (Sackloch)
Reihe 3 = 5° - M3 - M12 - lỗ khoan lõi (Kernloch)

Khuyến nghị của mình:
1. In theo “Prusa Print-Mode: 0.3 Draft” là dư xài
2. Prusa Galaxy Black => nhìn sang và che bớt mấy nốt Z (Z-nubbels)

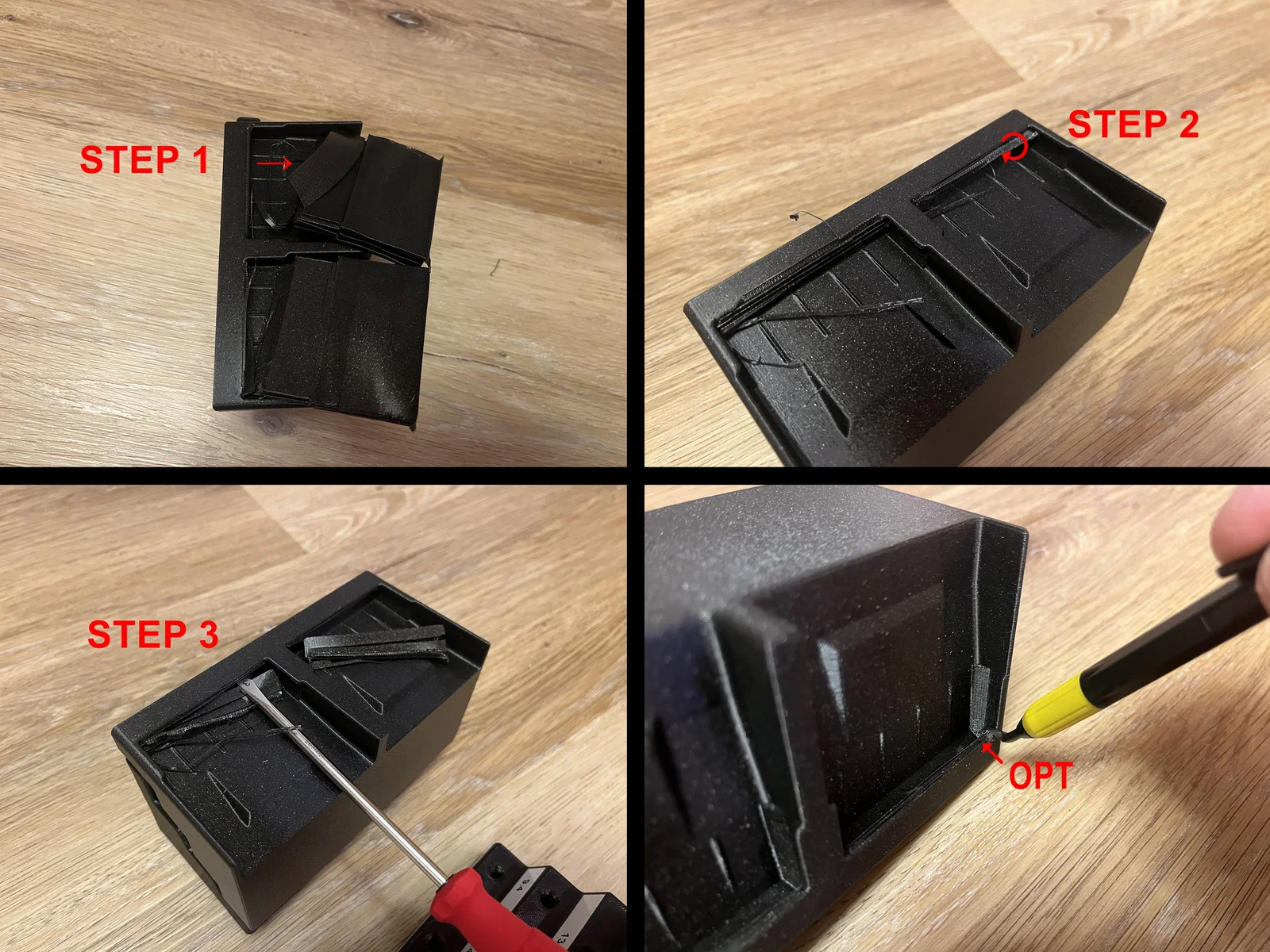

3. Nếu support do PrusaSlicer gốc tính ra:
A: kéo/bứt support ra B: ép mép trên sát vào khối
C: dùng tua vít vệ sinh phần hõm D: có thể dùng dao/đồ hand deburr để làm sạch mép

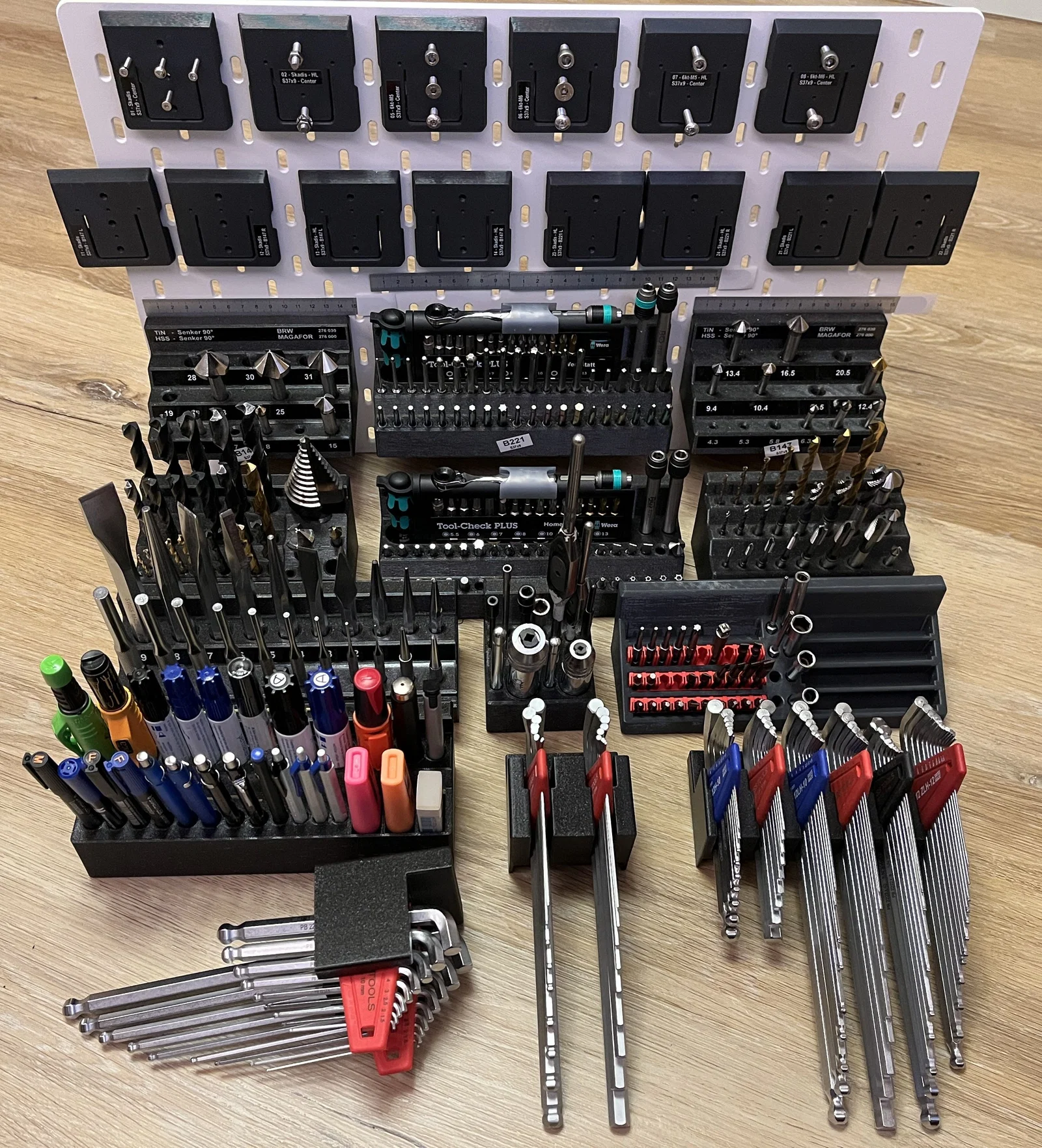

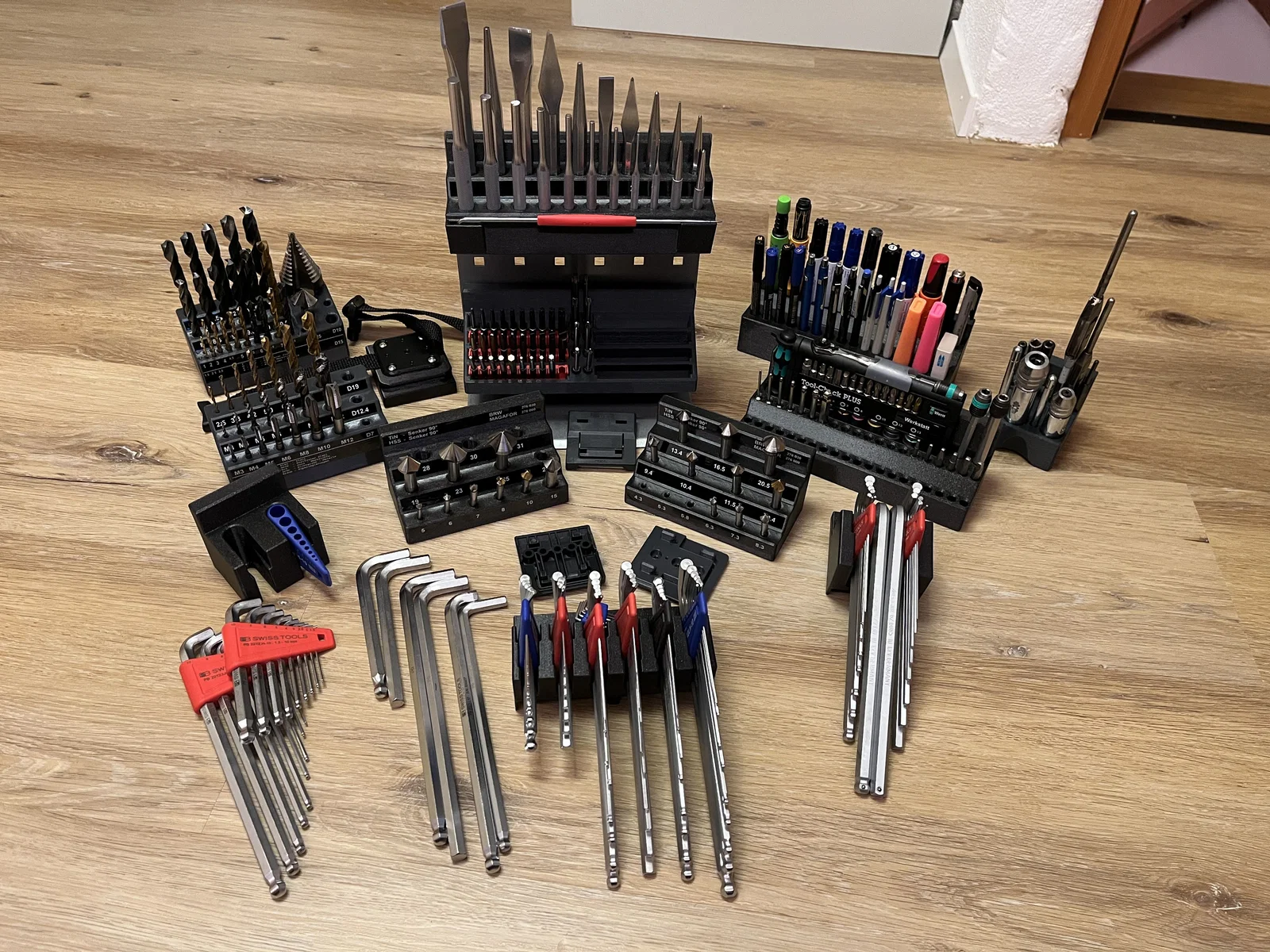

The S37x9 Family:
