Spoolbox X – Hộp đựng cuộn filament với 3 cách nạp cuộn

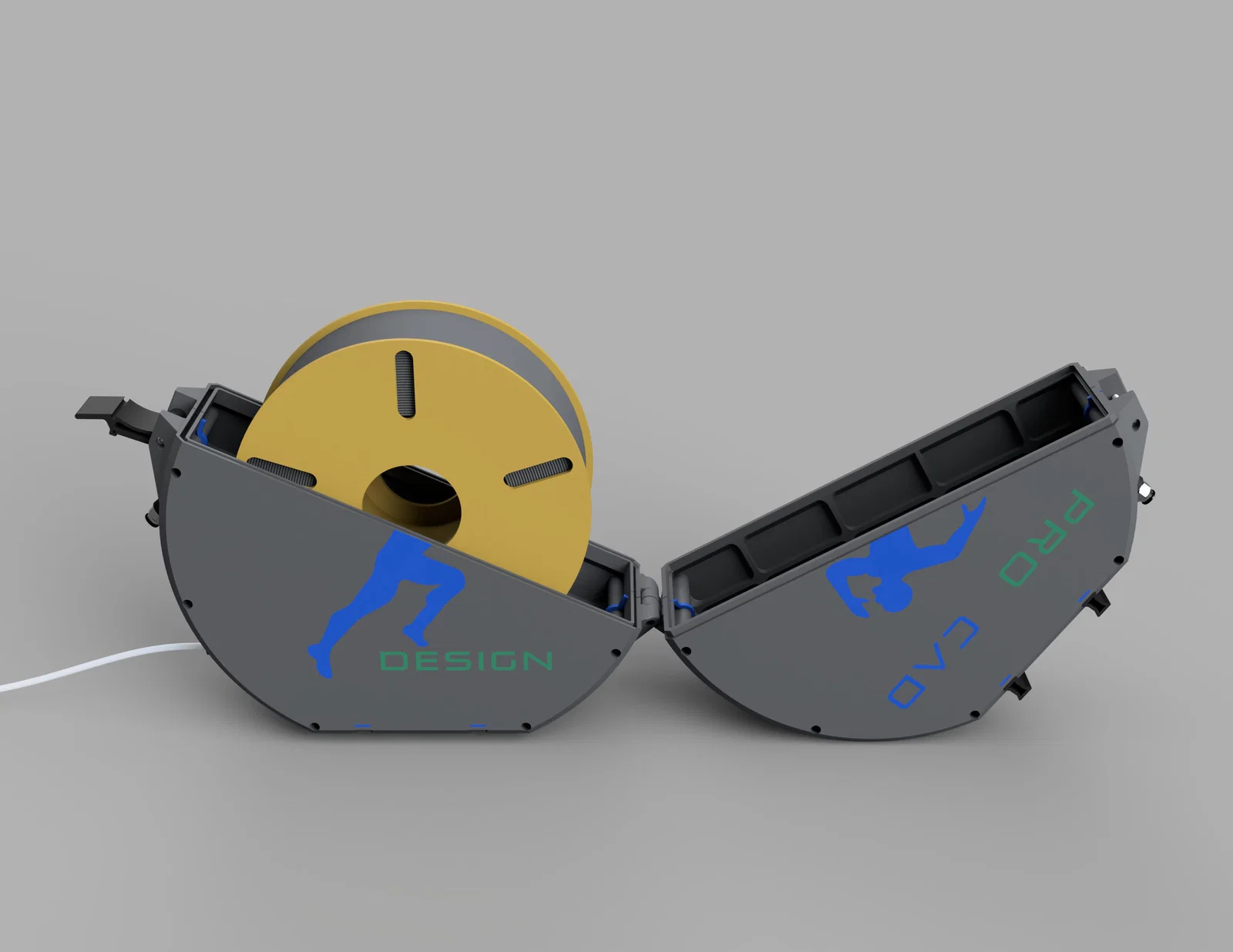

Spoolbox X là hộp đựng cuộn filament với 3 cách nạp cuộn. Thiết kế cải tiến giúp luồn filament qua Connector Tube Fitting và ống PTFE dễ hơn, dùng ốc M3 x 16 mm, có khe gài ê-cu và thêm chỗ để hộp hút ẩm.
Mô tả
Chào bạn! Đây là phiên bản Spoolbox của mình.
Cải tiến:
Dễ luồn filament qua Connector Tube Fitting và ống PTFE được đưa xuyên qua đó hơn.
M3 x 16 mm có thể dùng để lắp spoolbox, không nhất thiết phải dùng M3 x 50 mm nữa.
Ê-cu có thể được đưa vào qua một khe ở bên hông (mình thêm một lớp 0.2 mm để bạn đục/bấm ra rồi siết bulong).

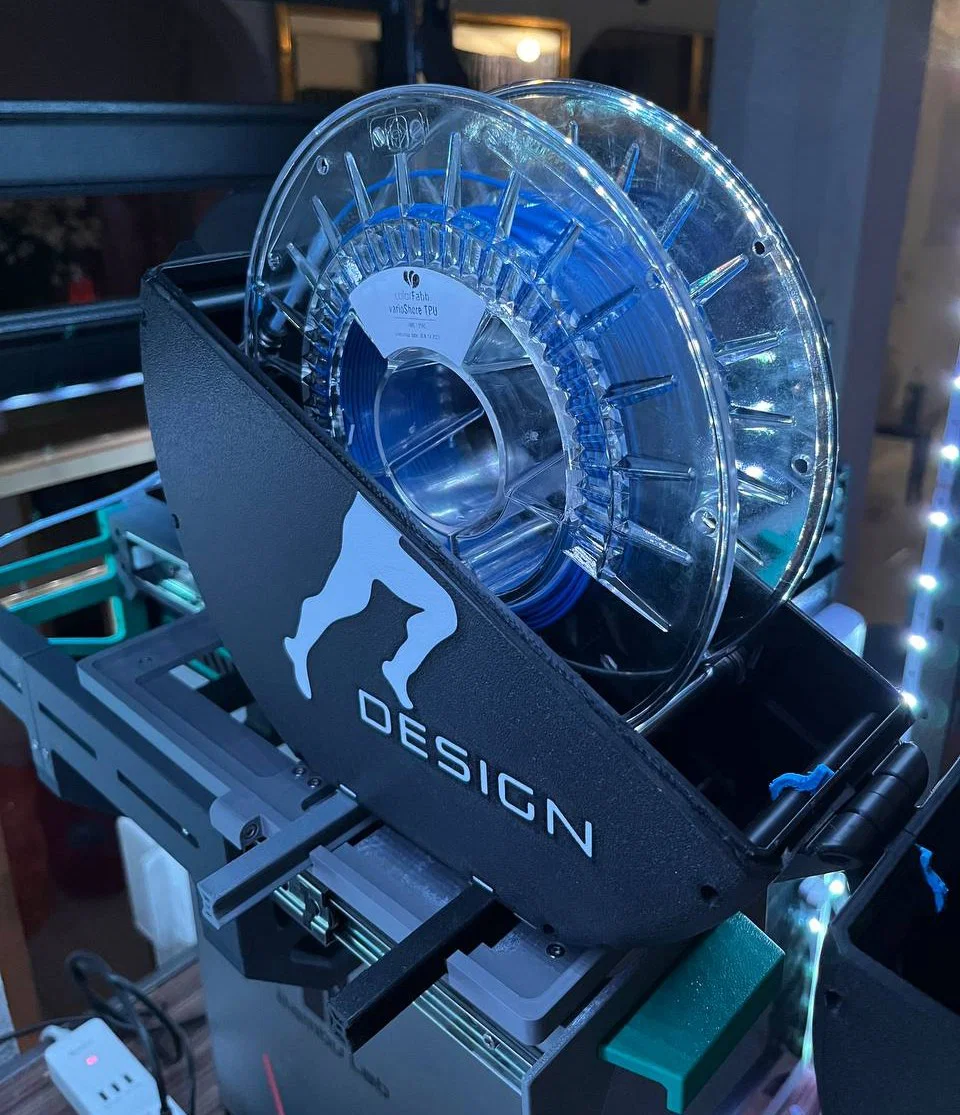

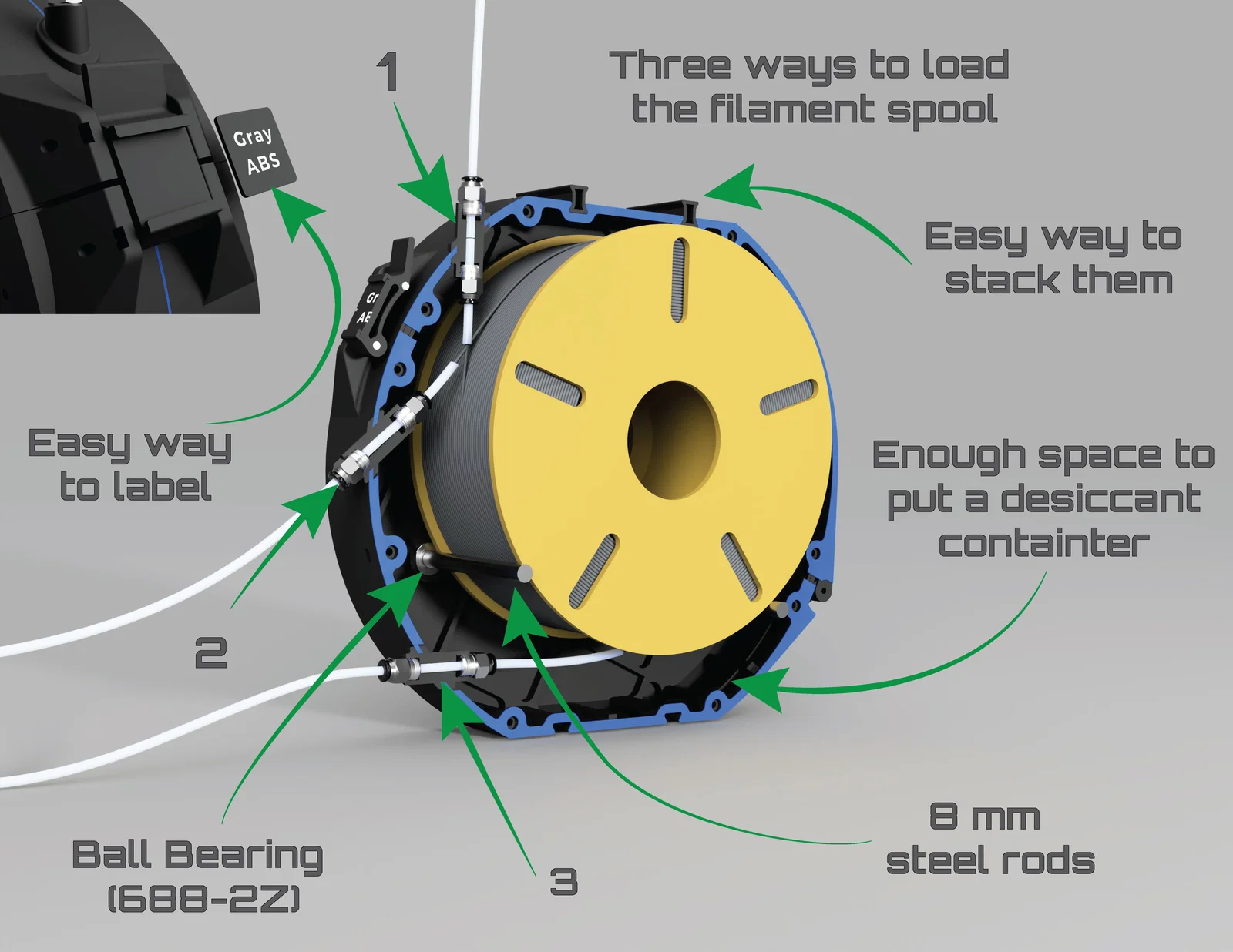

Có thêm không gian ở đáy để đặt một hộp nhựa đựng hạt hút ẩm (dessicant). Có 3 cách để nạp cuộn filament.
Xem file tại đây: https://a360.co/3SQTDA0

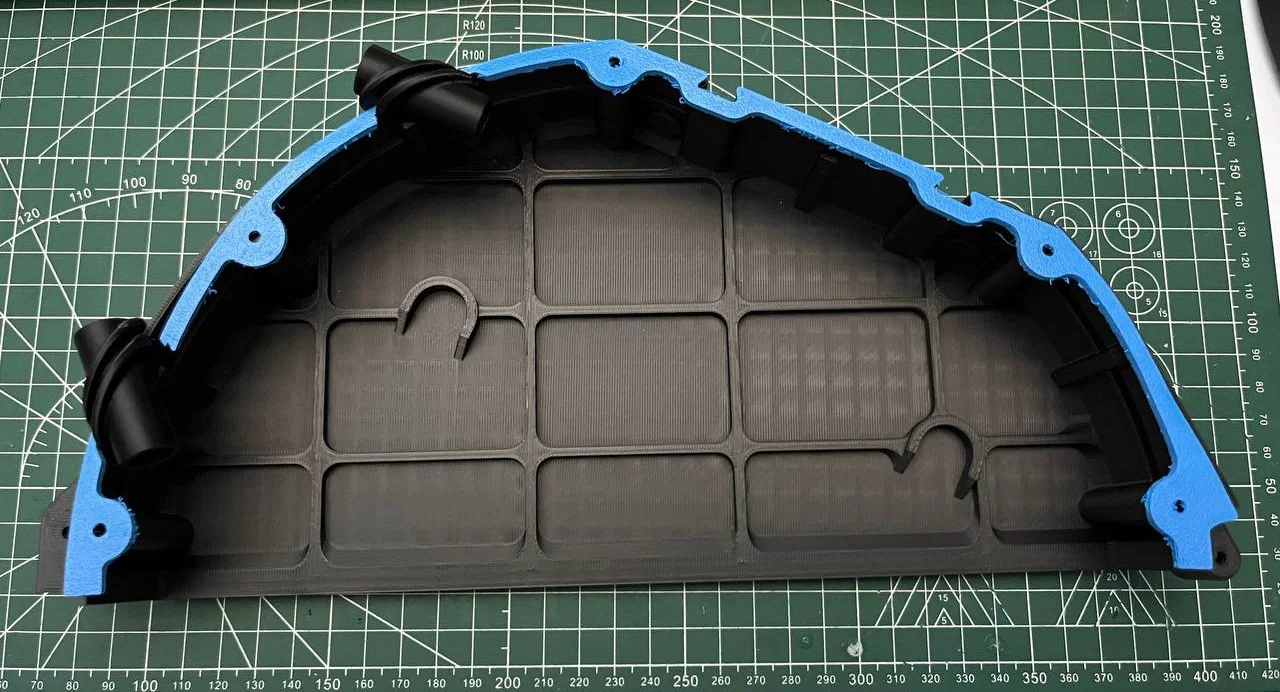

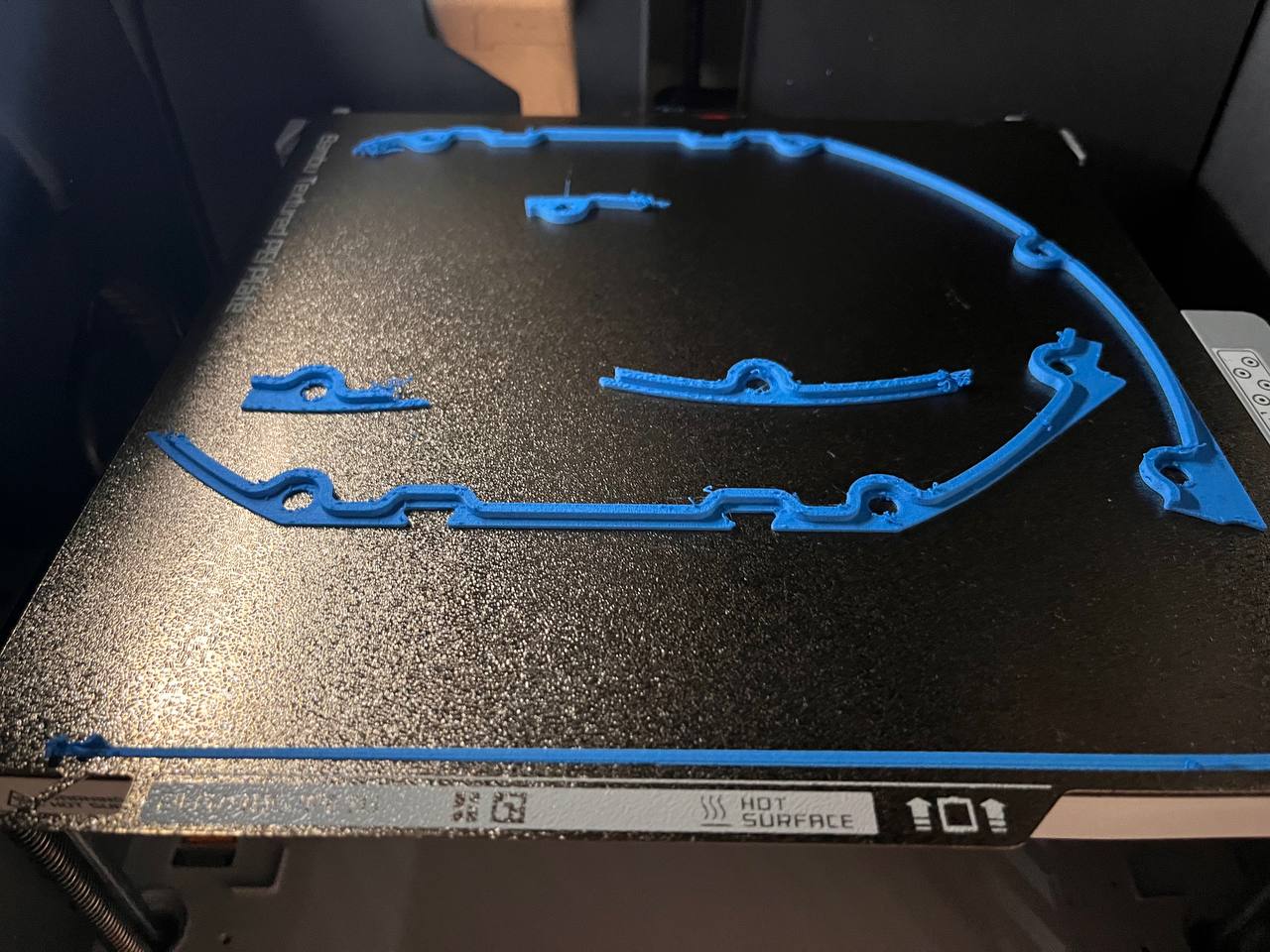

Mình dùng Colorfabb VarioShore TPU cho phần seal (gioăng).

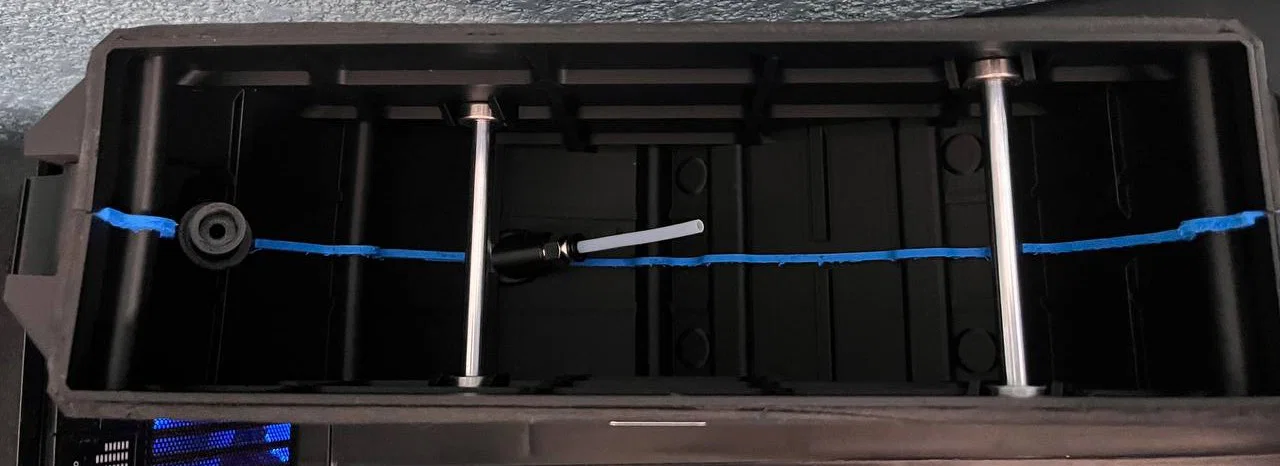

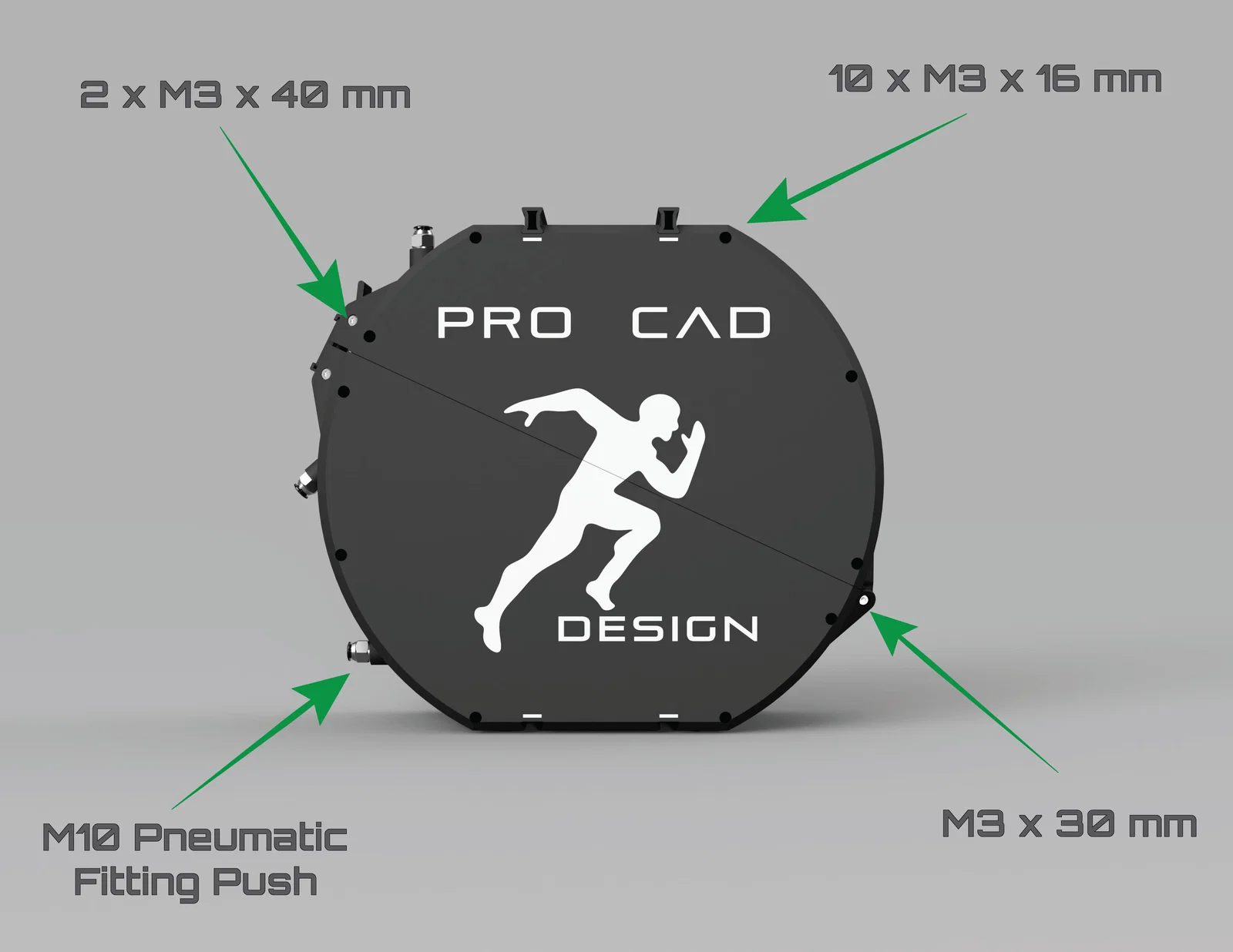

BOM: 10 x Hexagon Socket Head Cap Screw M3 x 16 mm 2 x Hexagon Socket Head Cap Screw M3 x 40 mm 1 x Hexagon Socket Head Cap Screw M3 x 30 mm 13 x Hexagon Regular Nut M3 2 x M10 Pneumatic Fitting Push 4 x Ball Bearing Shielded, Trade No. 688-2Z 2 x thanh thép 8 mm x 84 mm
Nếu bạn gặp vấn đề gì khi in spoolbox thì nhắn mình biết nha, mình sẽ cố gắng sửa sớm nhất có thể.
