DIY Sim Rig (Diy Sim Rig)

CNCDan - DIY Sim Rig

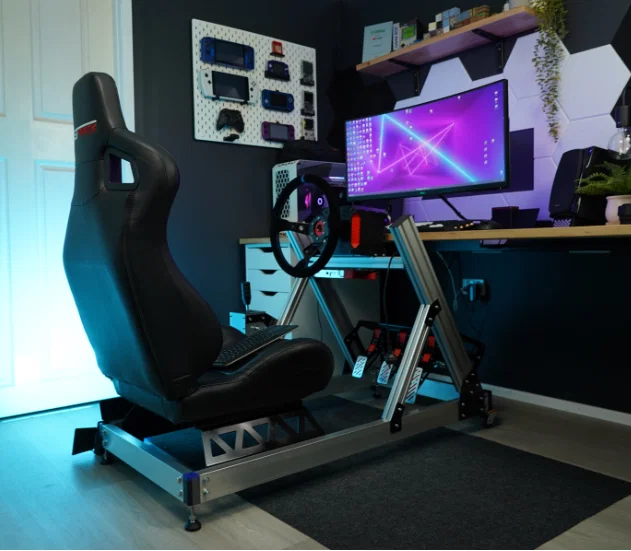

Dự án này nằm trong series DIY Sim racing của mình. Bộ sim rig này được thiết kế để dùng được với toàn bộ các phụ kiện DIY sim racing của mình, đồng thời tương thích với bất kỳ ghế nào có khoảng cách lỗ ray 357x300mm (Rộng x Dài).

Cái ghế mình dùng là ghế của Next Level Racing GTRacer 2.0. Nếu bạn tìm được mẫu ghế nào tương thích với thiết kế này mà không cần chỉnh sửa gì, cho mình biết nha, mình sẽ bổ sung danh sách các mẫu tương thích!

Lưu ý phần steering bar brackets. File cut dùng chung cho cả hai bên, nhưng bạn sẽ cần countersink các lỗ ở hai mặt đối nhau để có được một cặp plate đối xứng (mirrored). Mình đã upload file .STEP cho cả hai bên để bạn dễ hình dung.

Nếu bạn muốn tự làm các flat brackets bằng tay, bạn có thể mở file DXF và in ra giấy theo tỉ lệ 1:1 để làm khuôn (template). Bạn cũng có thể 3D print các file .STEP rồi dùng như template.

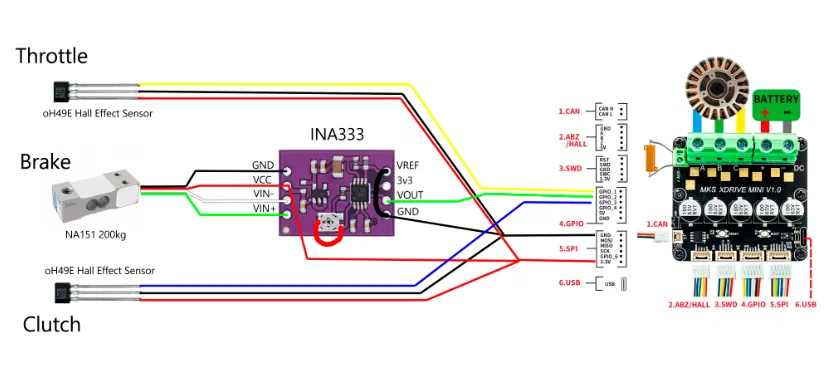

Dưới đây là sơ đồ wiring để nối Pedals với FFBeast Wheel: Thứ tự các kết nối GPIO không quan trọng, chỉ cần map pedals đúng input trong game là chạy ngon!

Nếu bạn muốn build nguyên bộ, dưới đây là link tới các dự án khác xuất hiện trong video này!

Shifter:(Diy Sim Pedals by Rod Klein | Download free STL model | Printables.com)

 https://github.com/dmcke5/H-Shifter

Pedals: )

 https://github.com/dmcke5/SimPedals

Wheel:(Diy Direct Drive FFBeast Sim Racing Wheel by Rod Klein | Download free STL model | Printables.com)

https://github.com/dmcke5/FFBeast-Wheel

Cuối cùng, đây là link board INA333 mình dùng để làm load cell hoạt động với FFBeast wheel: https://www.aliexpress.com/item/1005007130064459.html

Link video: https://youtu.be/oFvz3rBkJsg

Bill of Materials

2m nhôm định hình (Extrusion) 8040

1m nhôm định hình (Extrusion) 4040

3.5m nhôm hộp chữ nhật (Aluminium RHS) 70x30x3

Nuts, Bolts and Washers

34x M5 4040 T-Nuts

50x M5x16 SHCS

50x M5 Washers

16x M8x40 Hex Head Bolts

4x M8x20 Hex Head Bolts

24x M8 Nyloc Nuts

36x M8 Washers
