Khung nẹp in 3D gắn dải LED COB cho cửa kính IKEA HÖGBO

Cảnh báo: Việc thực hiện dự án này khá tốn công nhưng mình vẫn muốn chia sẻ đến mọi người. Nếu các bạn tìm thấy cách nào cải tiến hơn cho phương pháp hoặc mẫu in này, đừng ngần ngại chia sẻ trong phần bình luận hoặc làm bản remix nhé.

Bạn sẽ cần chuẩn bị dụng cụ hàn và tuốt dây điện. Công việc này liên quan đến điện năng, bao gồm cả điện áp lưới. Đừng chủ quan hay làm tắt, hãy tự tìm hiểu kỹ lưỡng để đảm bảo an toàn. Bài viết này chỉ nhằm mục đích chia sẻ các tệp 3D, tuy nhiên mình cũng cần giới thiệu hệ thống đèn của mình để giải thích cách vận hành. Đây không phải là hướng dẫn hoàn hảo, mà chỉ là điểm bắt đầu để các bạn nắm được những gì cần chuẩn bị.

Mình sẽ không chịu trách nhiệm cho bất kỳ thiệt hại hay thương tích nào. Các bạn tự làm và tự chịu trách nhiệm nhé.

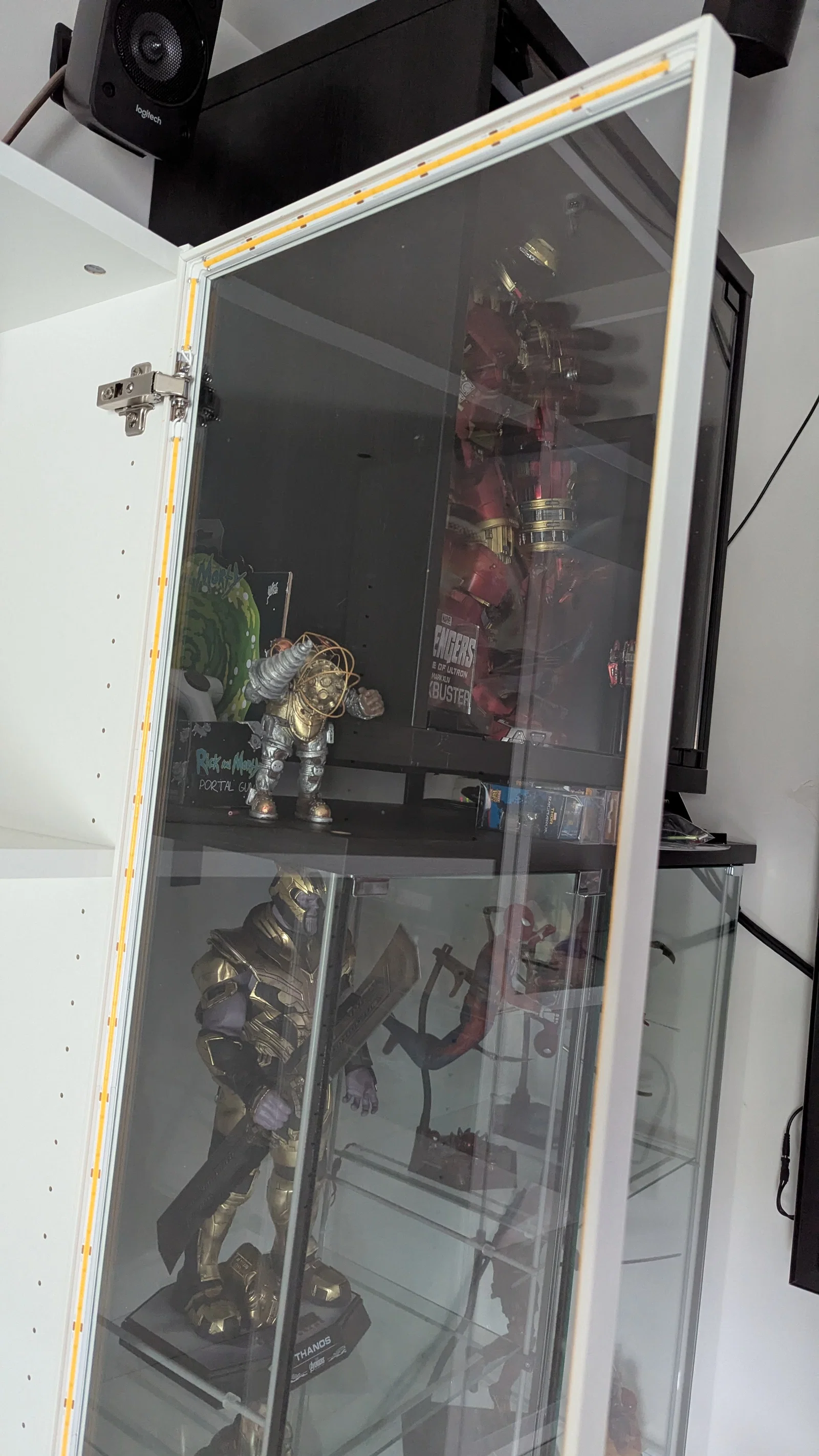

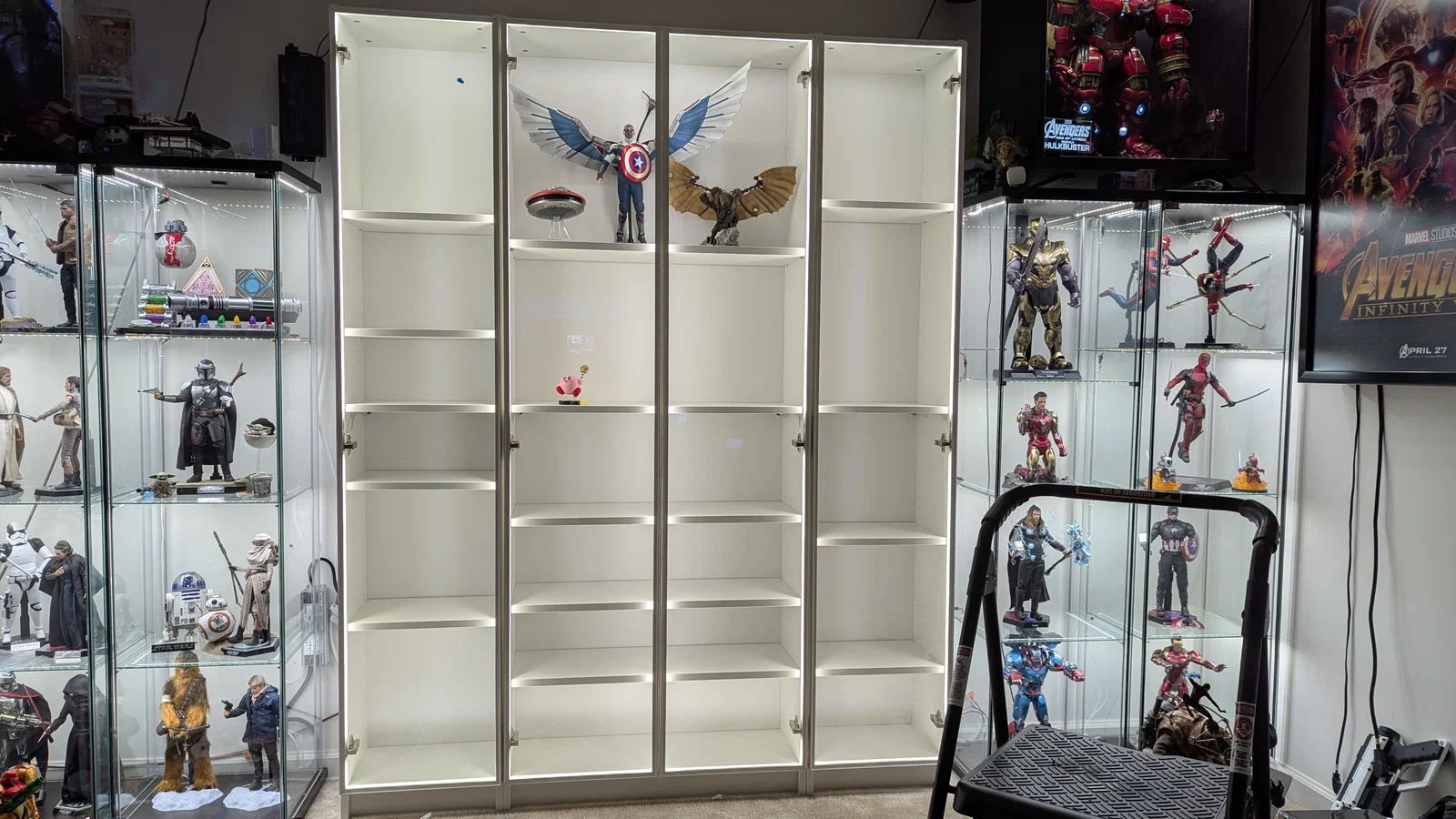

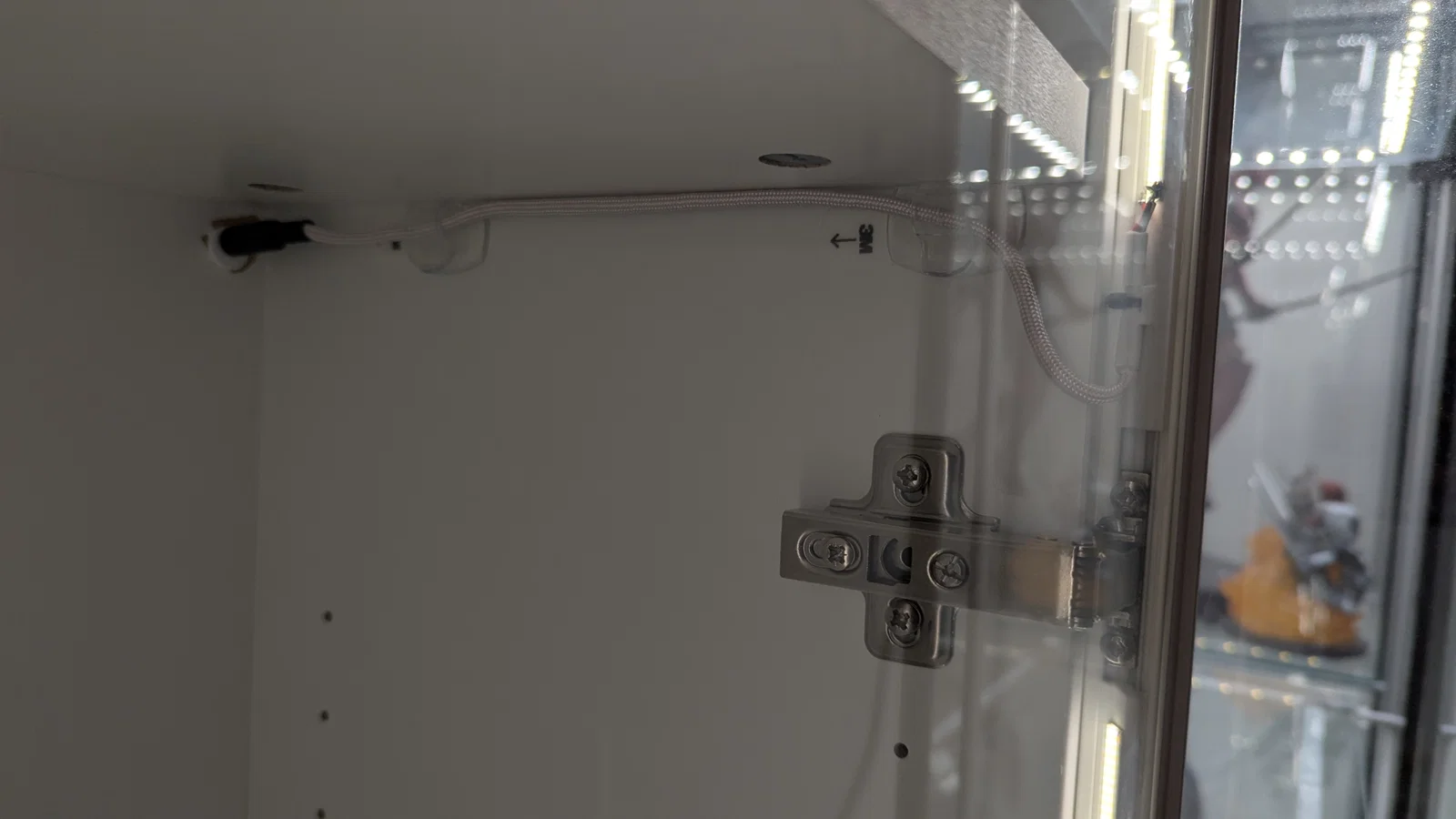

Mình sử dụng tủ sách IKEA Billy với cửa kính HÖGBO để trưng bày và muốn lắp đèn LED mà không làm ảnh hưởng đến việc điều chỉnh kệ. Vì thế, mình đã thiết kế khung nẹp in 3D để gắn vào khung cửa. Cách này giúp việc lắp đặt trở nên gần như vô hình khi tắt đèn và tạo góc chiếu ánh sáng vào giữa các kệ. Nó hoạt động hiệu quả nhất với kệ màu trắng vì giúp phản chiếu ánh sáng tốt hơn.

LƯU Ý: Các linh kiện được thiết kế để lắp vừa khít (press-fit). Hãy cẩn thận khi nhấn vào. Độ khít phụ thuộc vào sai số sản xuất của IKEA và máy in của bạn. Mình đã tải lên các tệp .f3d và STEP để bạn tùy chỉnh. Nếu bị lỏng, hãy điều chỉnh độ dày của phần khớp nối thêm 0.05mm mỗi bên. Mục tiêu là để chúng không bị rơi ra là được.

Thiết lập in: Lớp đầu tiên 0.25, các lớp còn lại 0.2, đầu phun 0.4, 3 đường bao, 4 lớp trên/dưới, độ lấp đầy 13%, hỗ trợ (supports) được bật. Mình dùng nhựa PLA, bạn có thể dùng loại nhựa nào đảm bảo chi tiết in thẳng và không bị cong vênh.

Lời khuyên là hãy in một đoạn thẳng để thử độ khít trước. Khi lắp đặt, hãy lắp phần góc trước nhé.

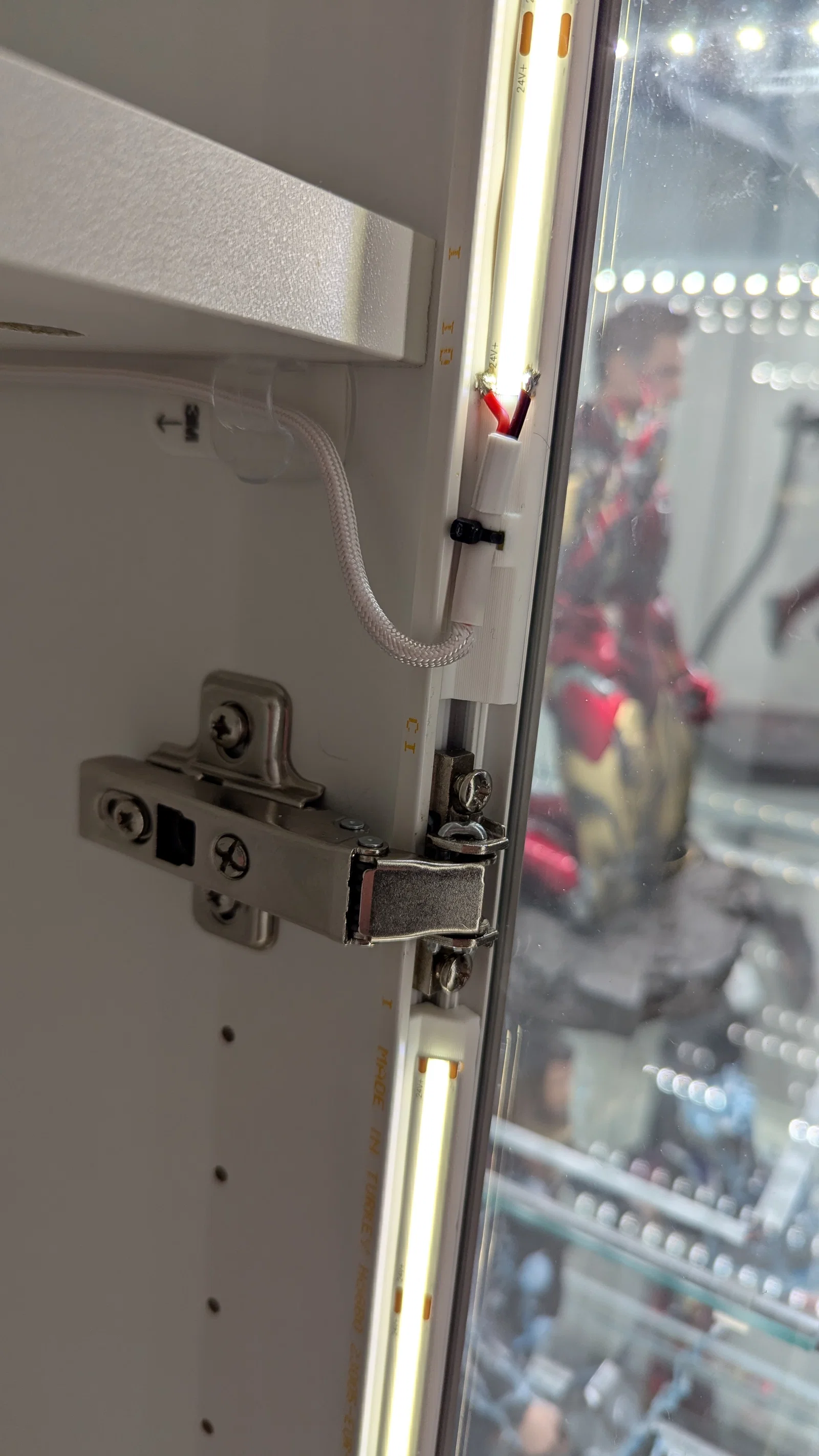

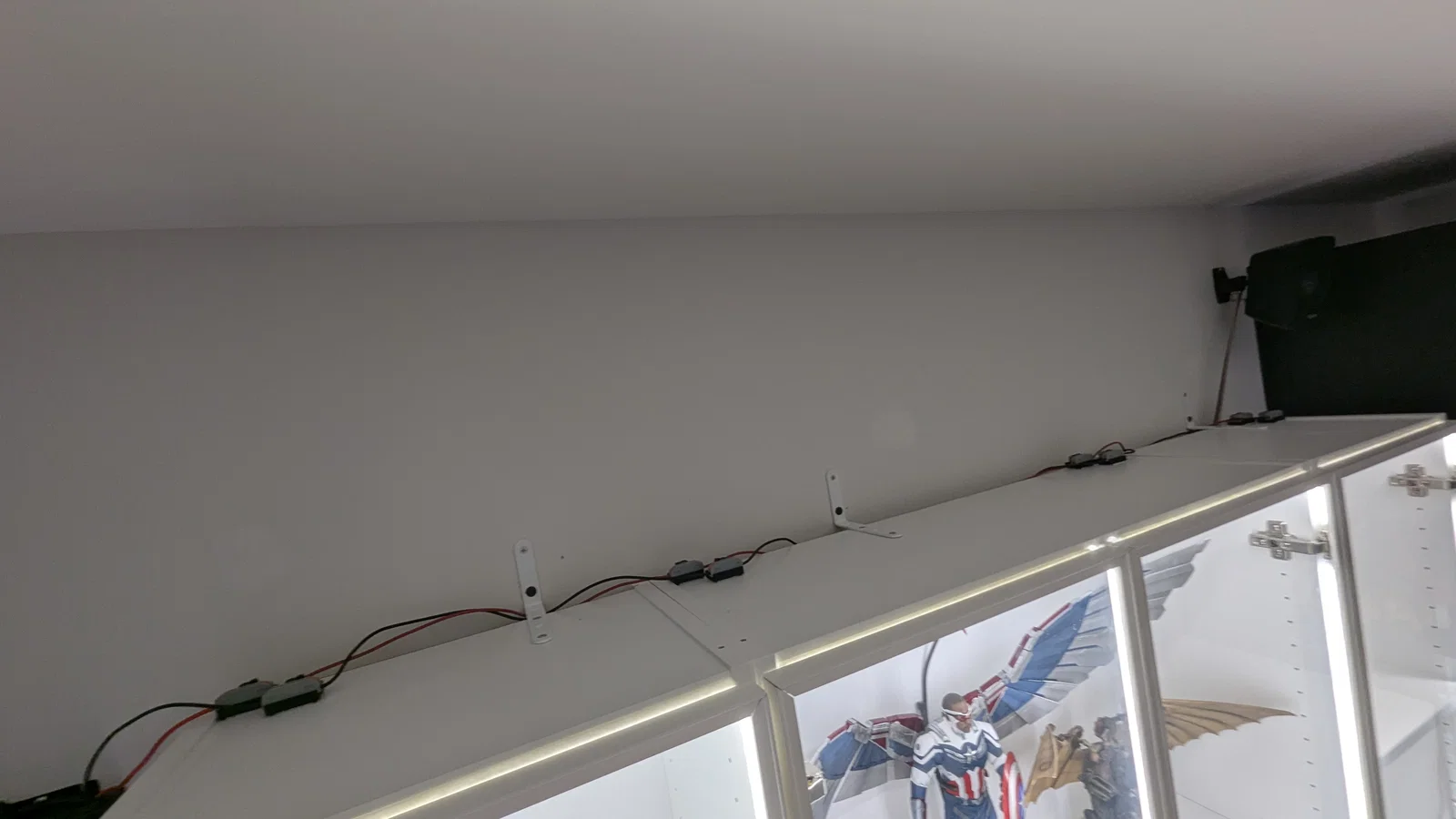

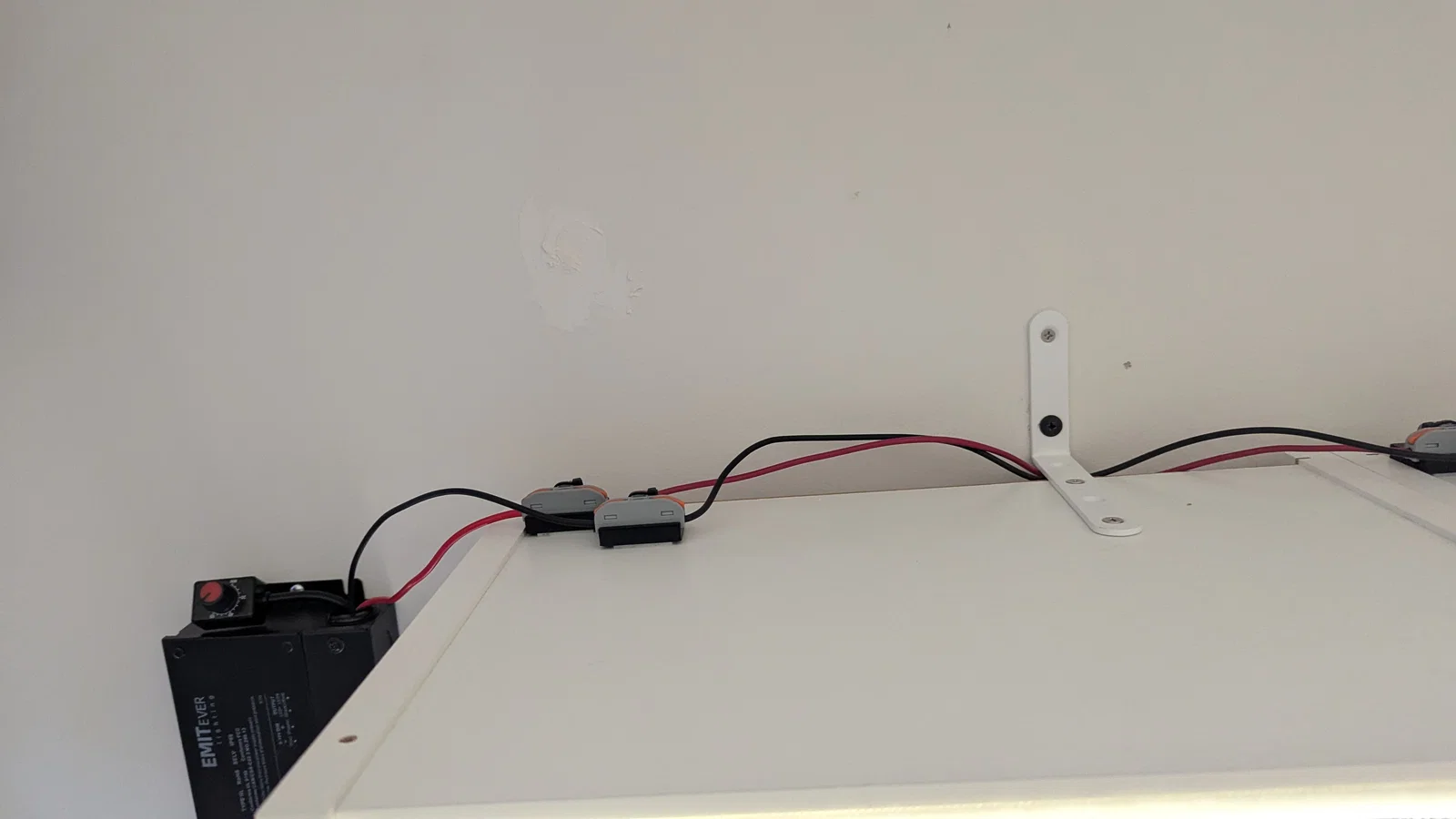

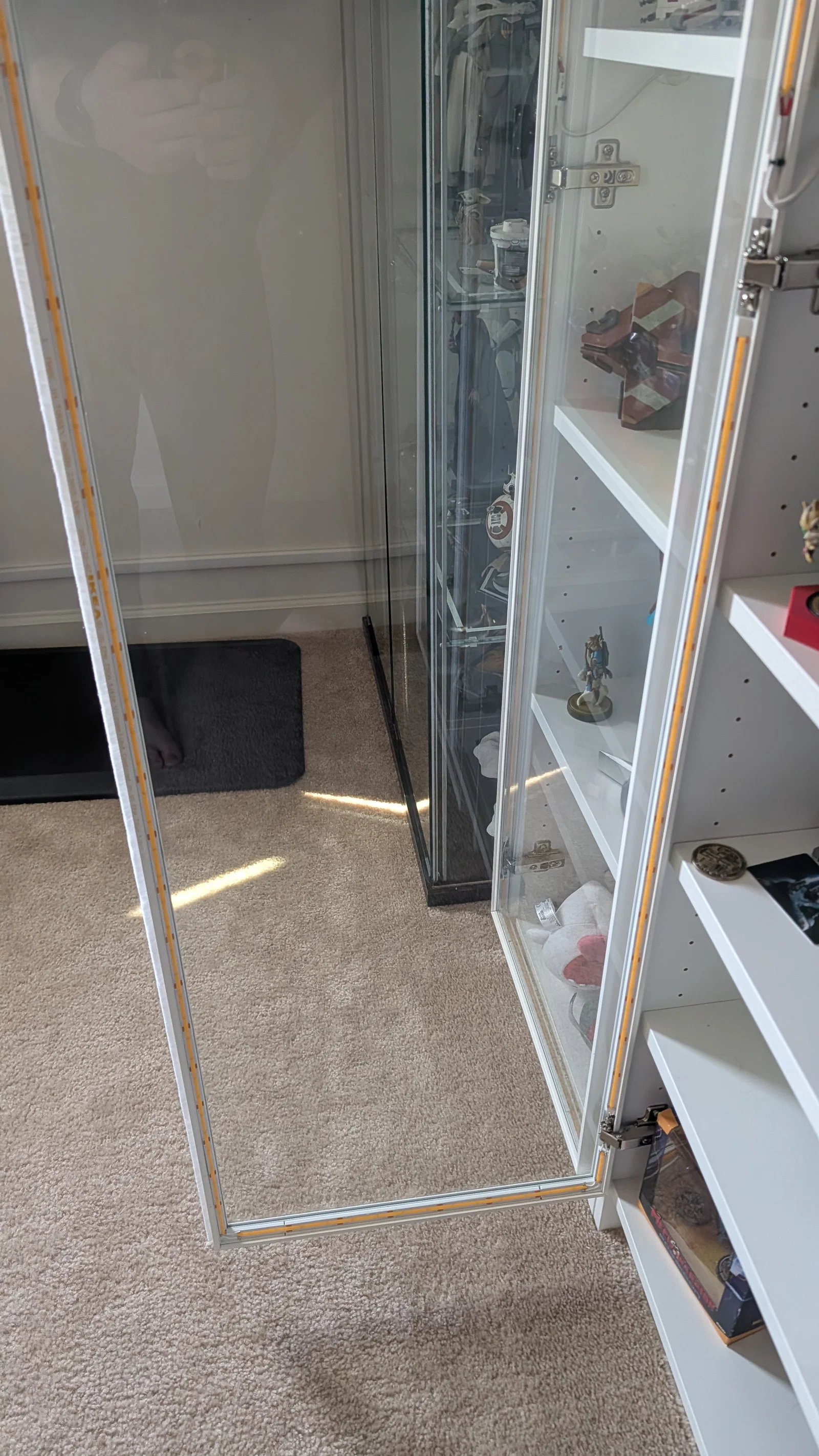

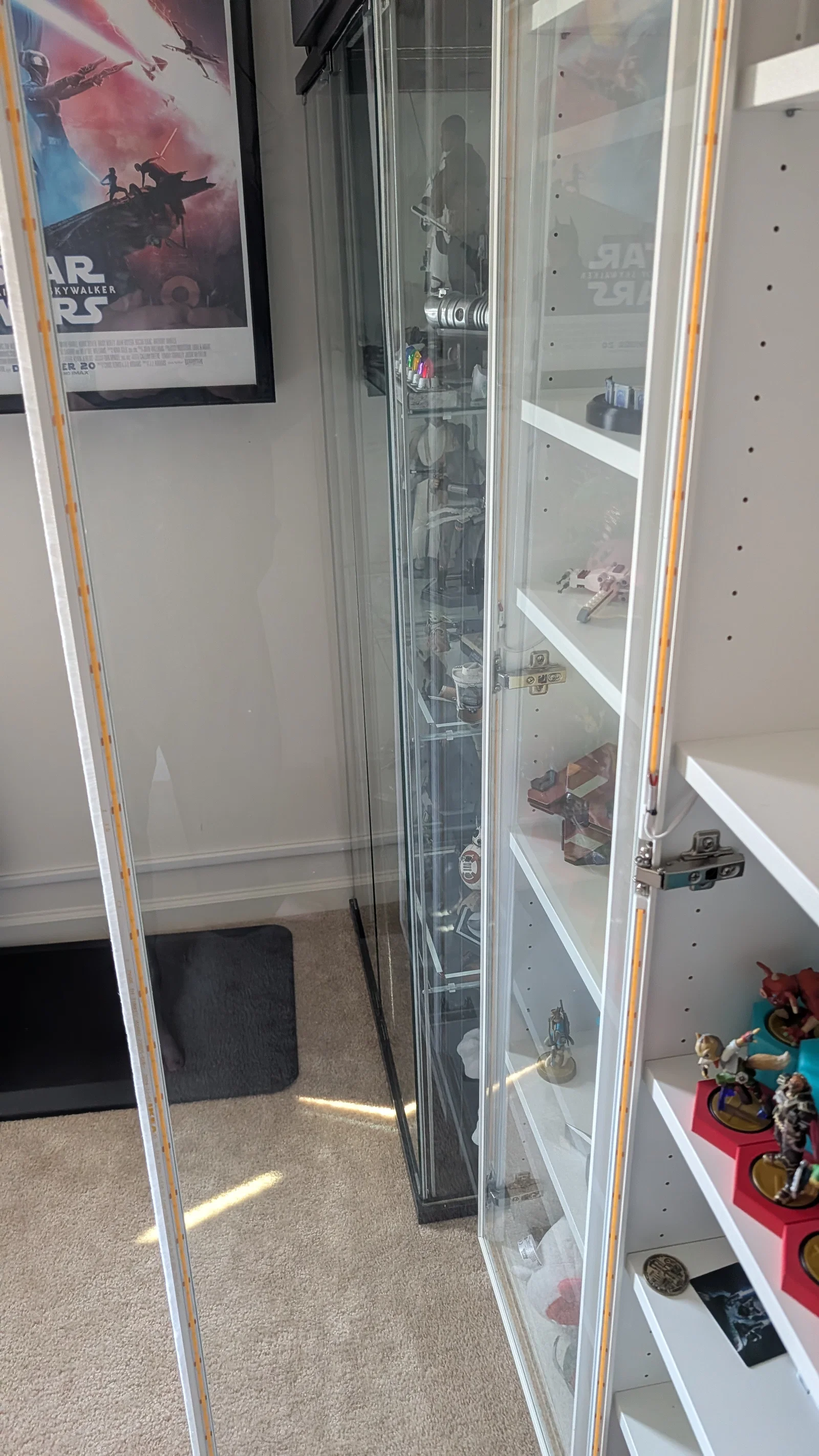

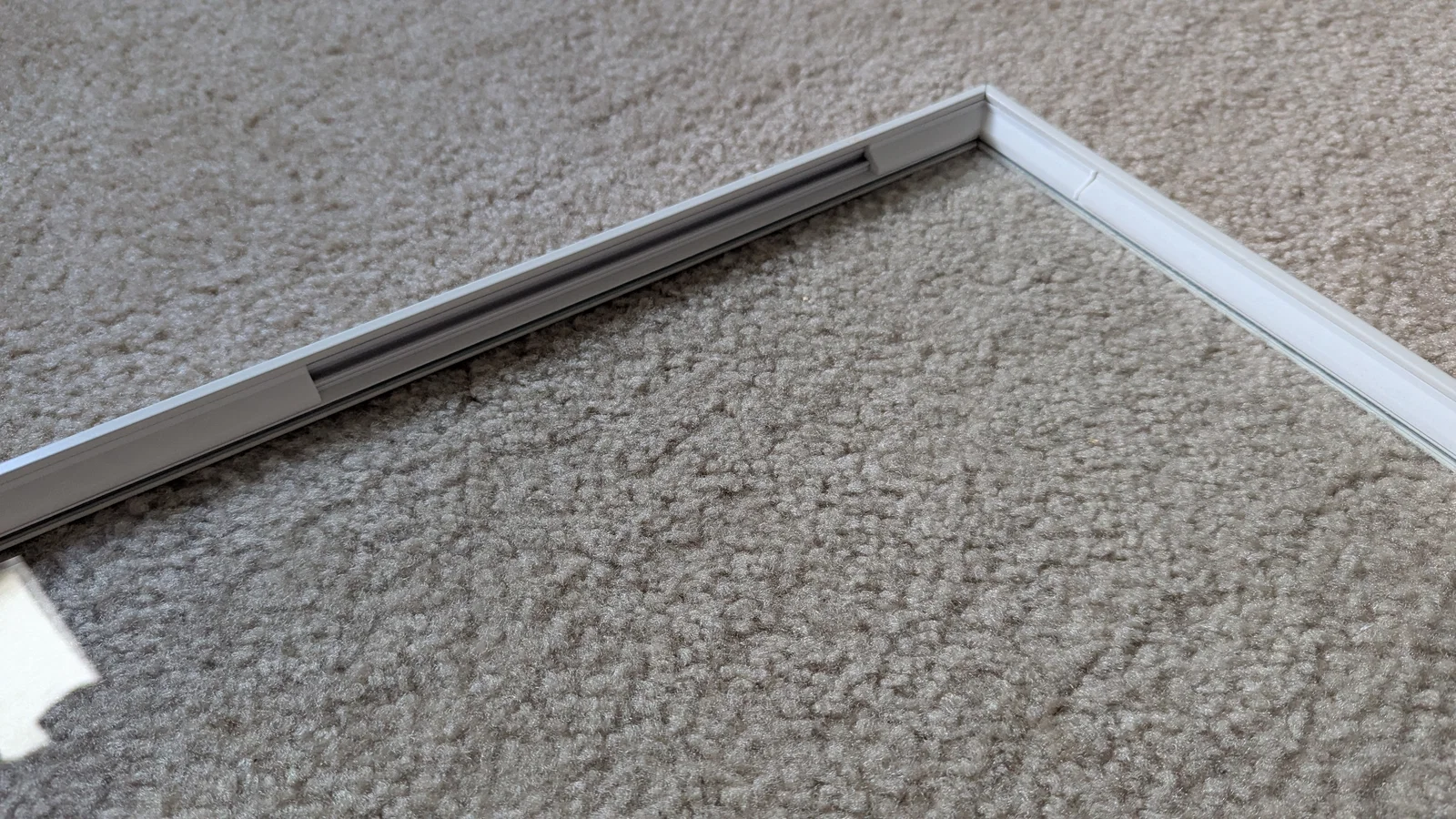

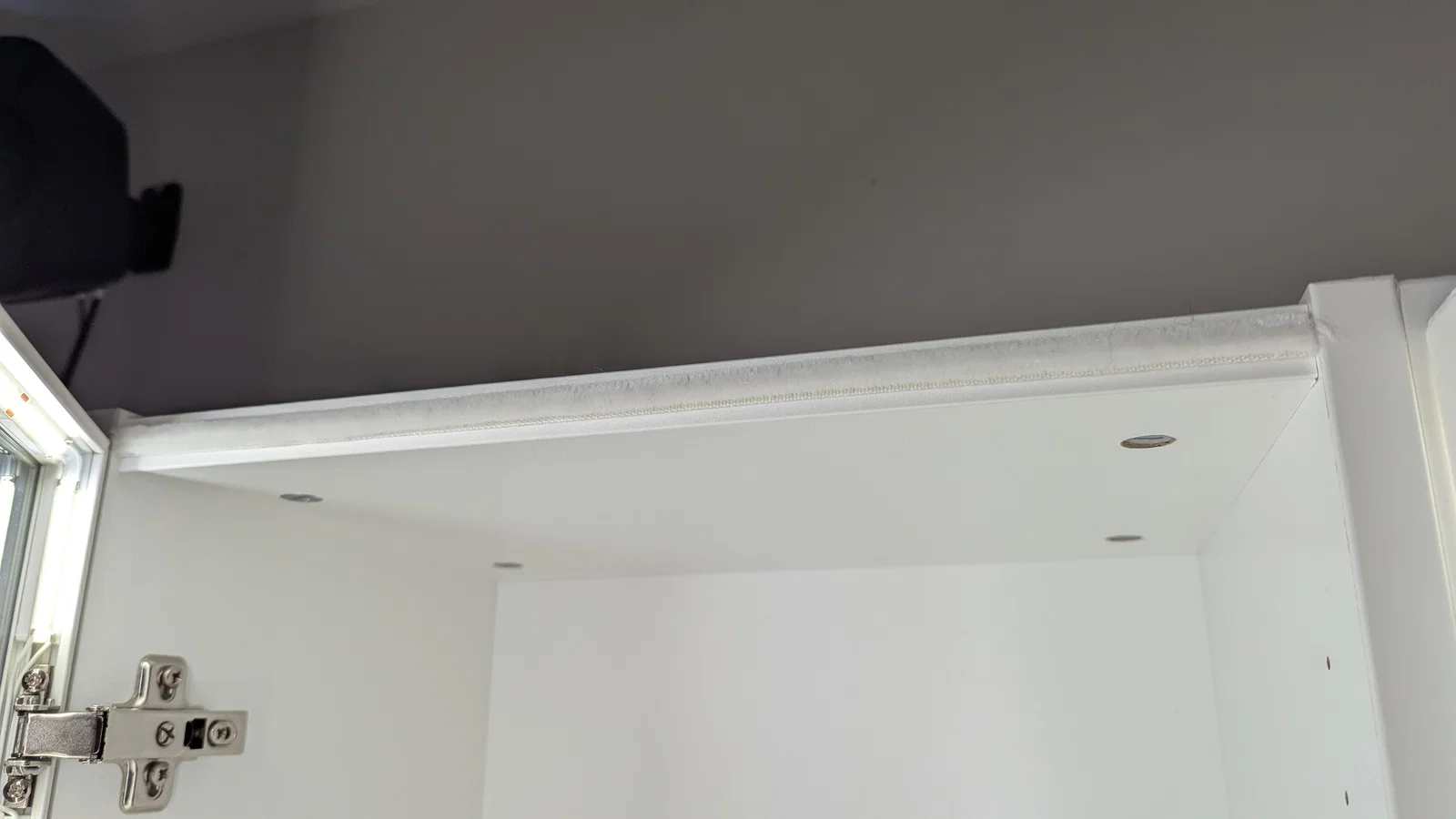

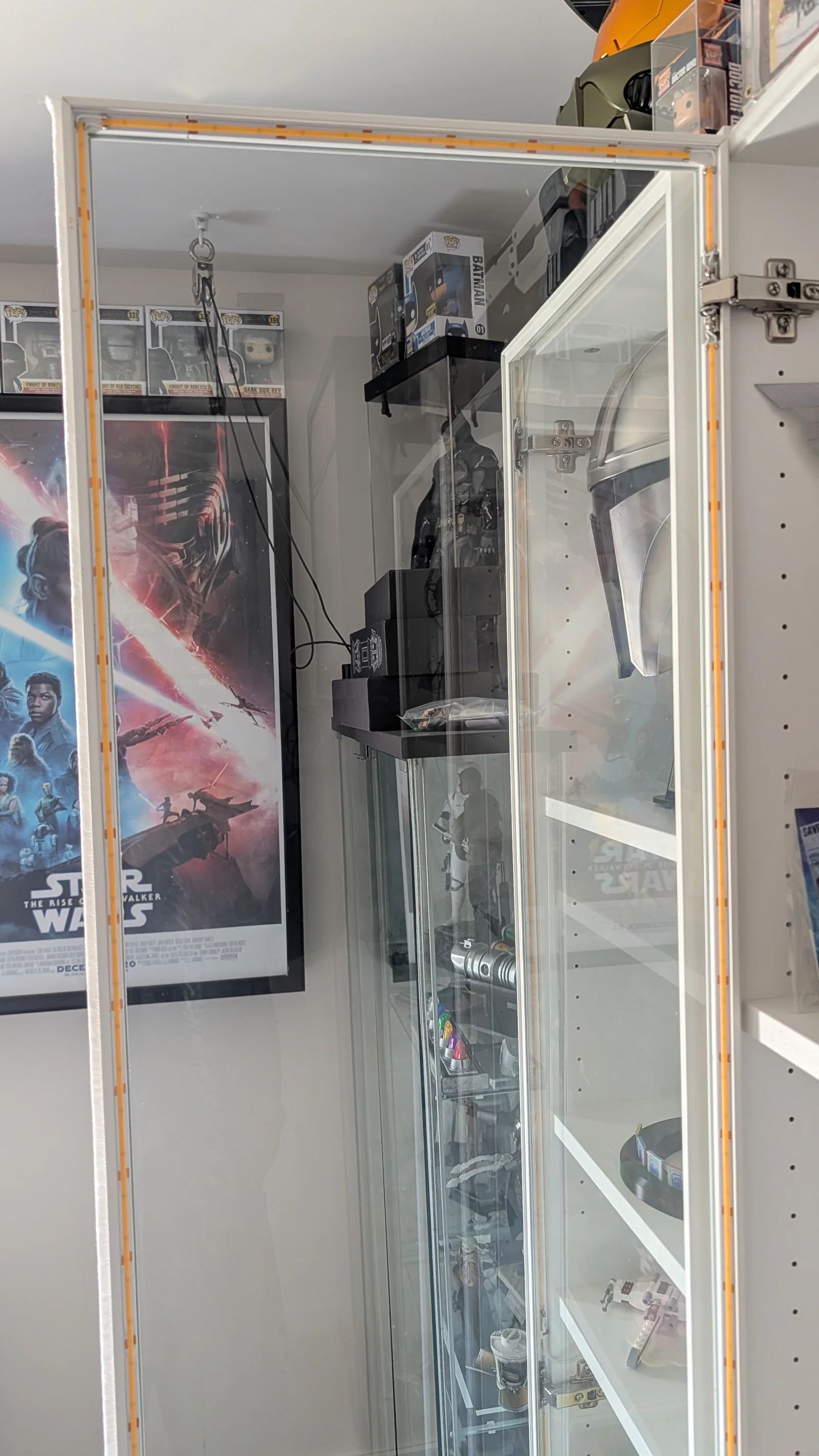

Các tệp STL mình cung cấp dựa trên vị trí đi dây mà mình chọn. Mỗi tệp STL có ghi số lượng cần thiết và vị trí dự kiến. Hãy kiểm tra các hình ảnh đính kèm để biết chi tiết lắp đặt. Nếu có gì chưa rõ, cứ hỏi nhé, mình sẽ cố gắng giải đáp sớm nhất có thể.

Các bước lắp đặt

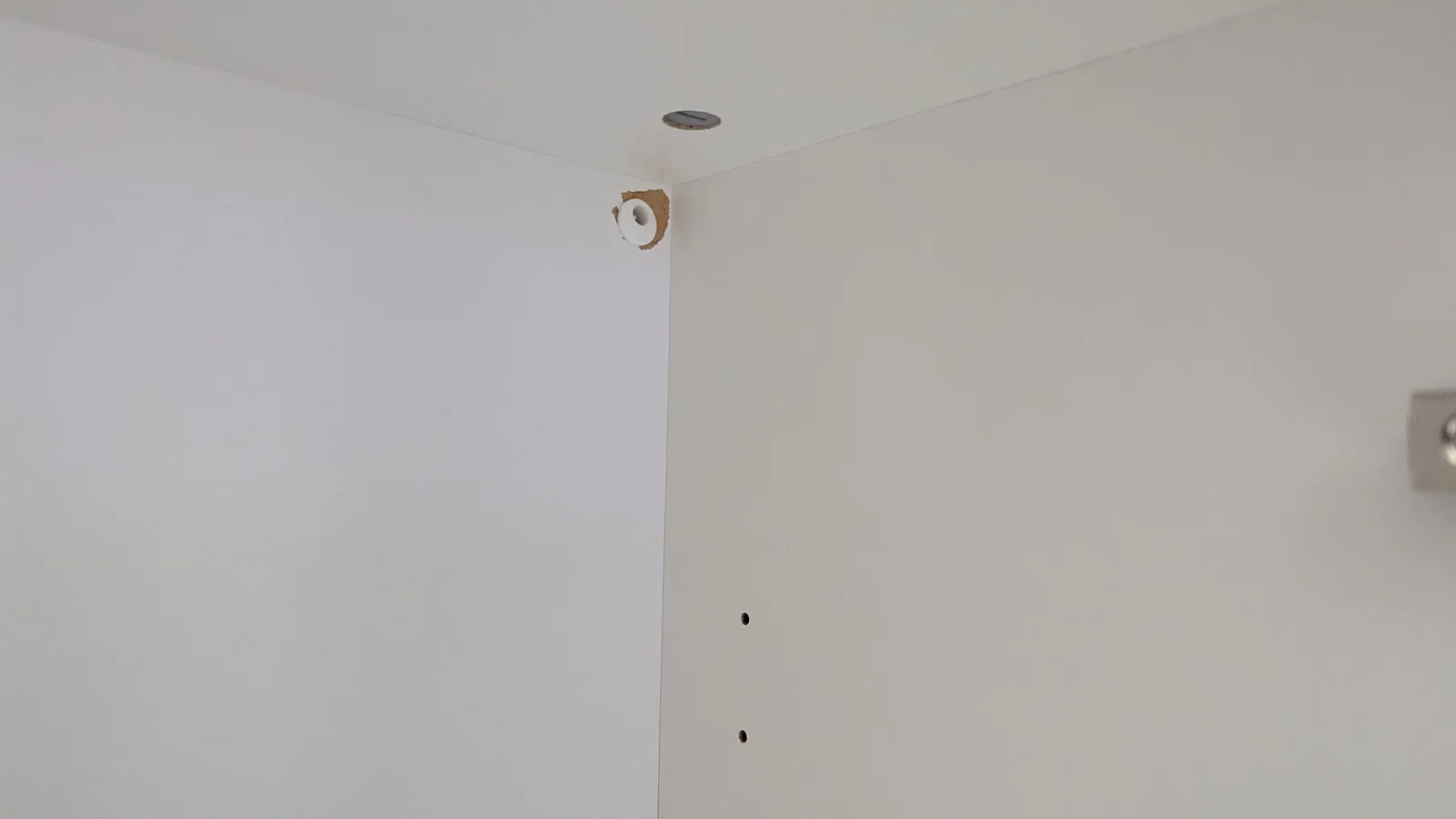

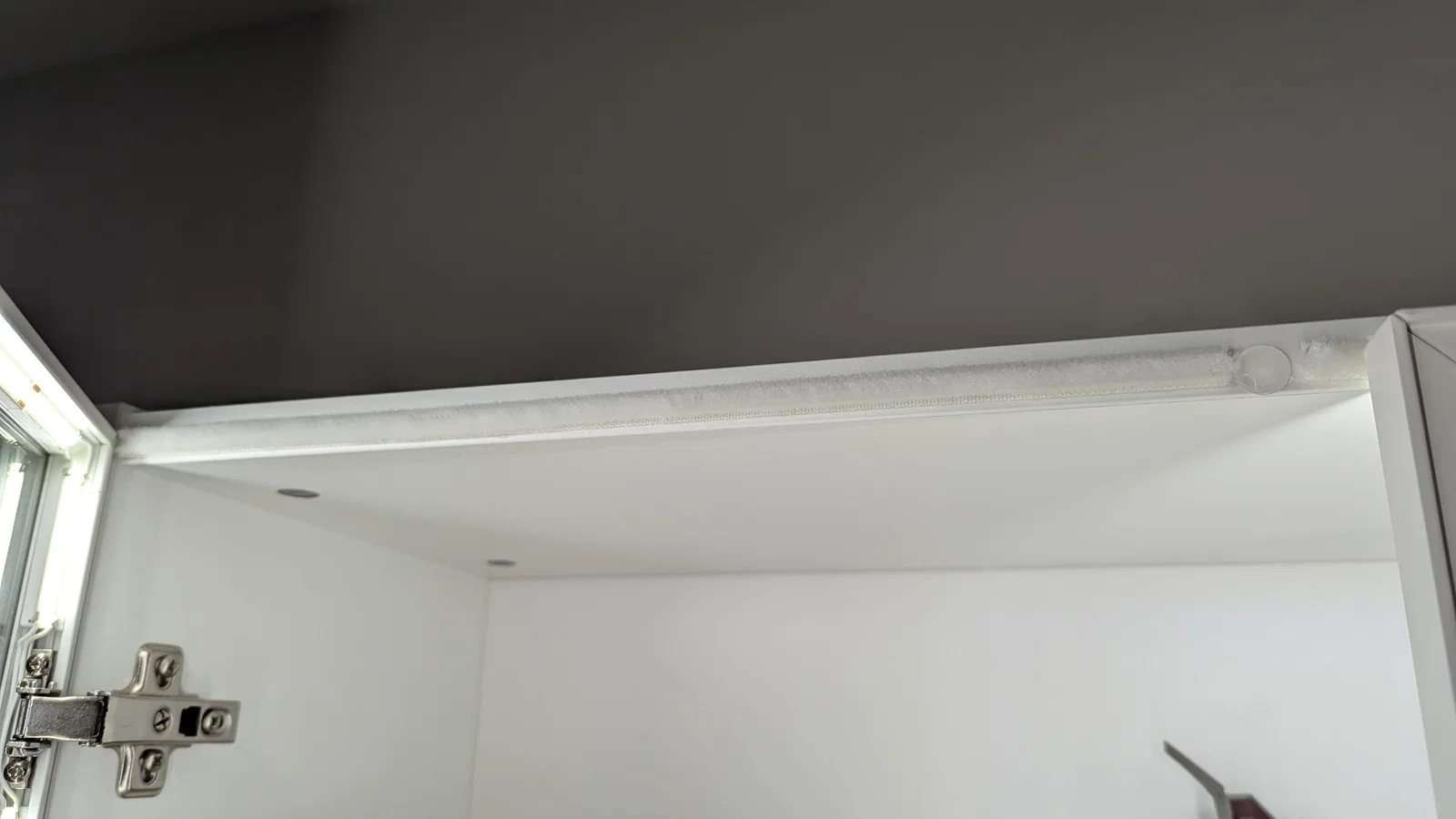

1. Lắp tủ sách Billy và cố định vào tường bằng ke chống lật.

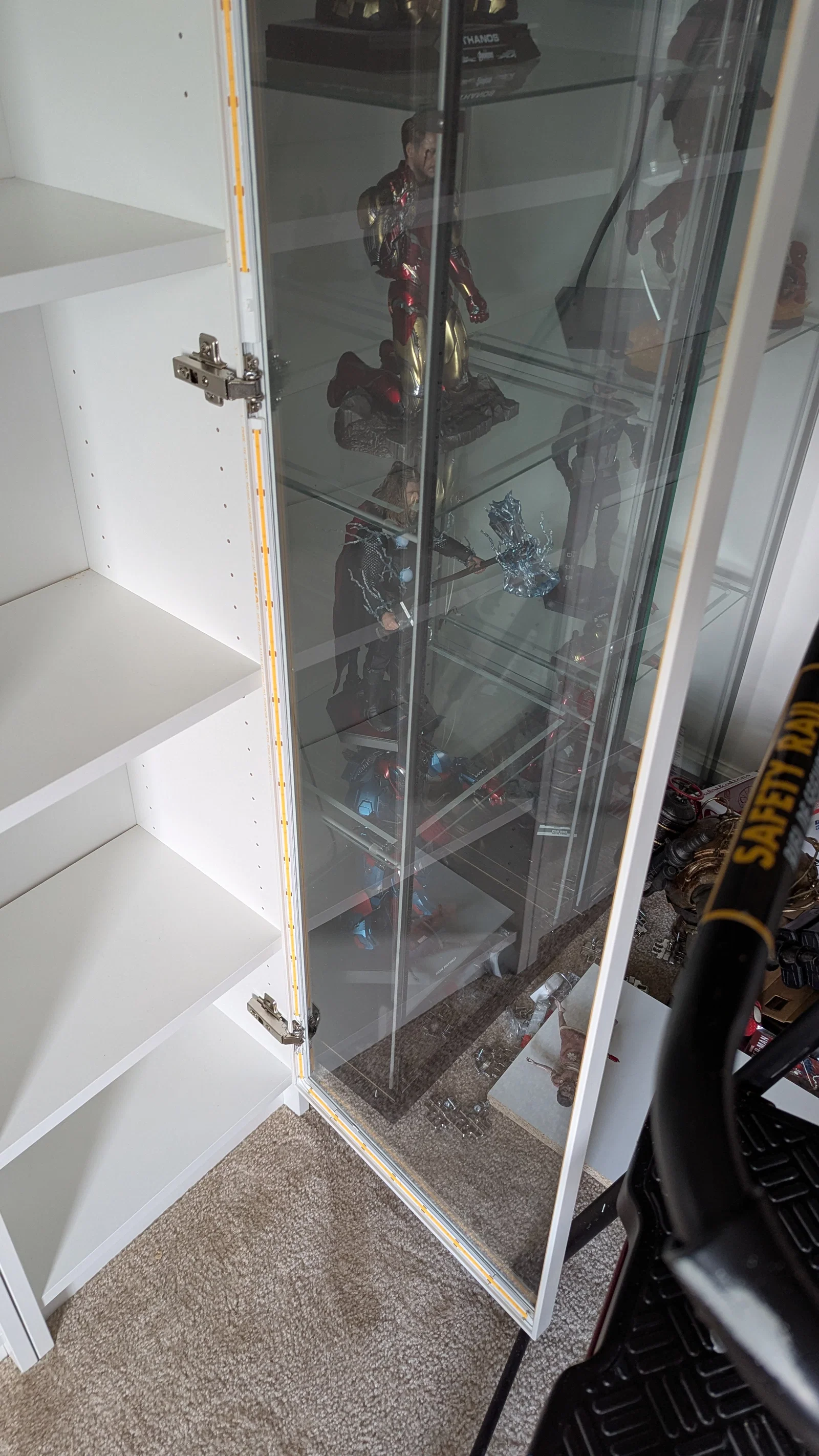

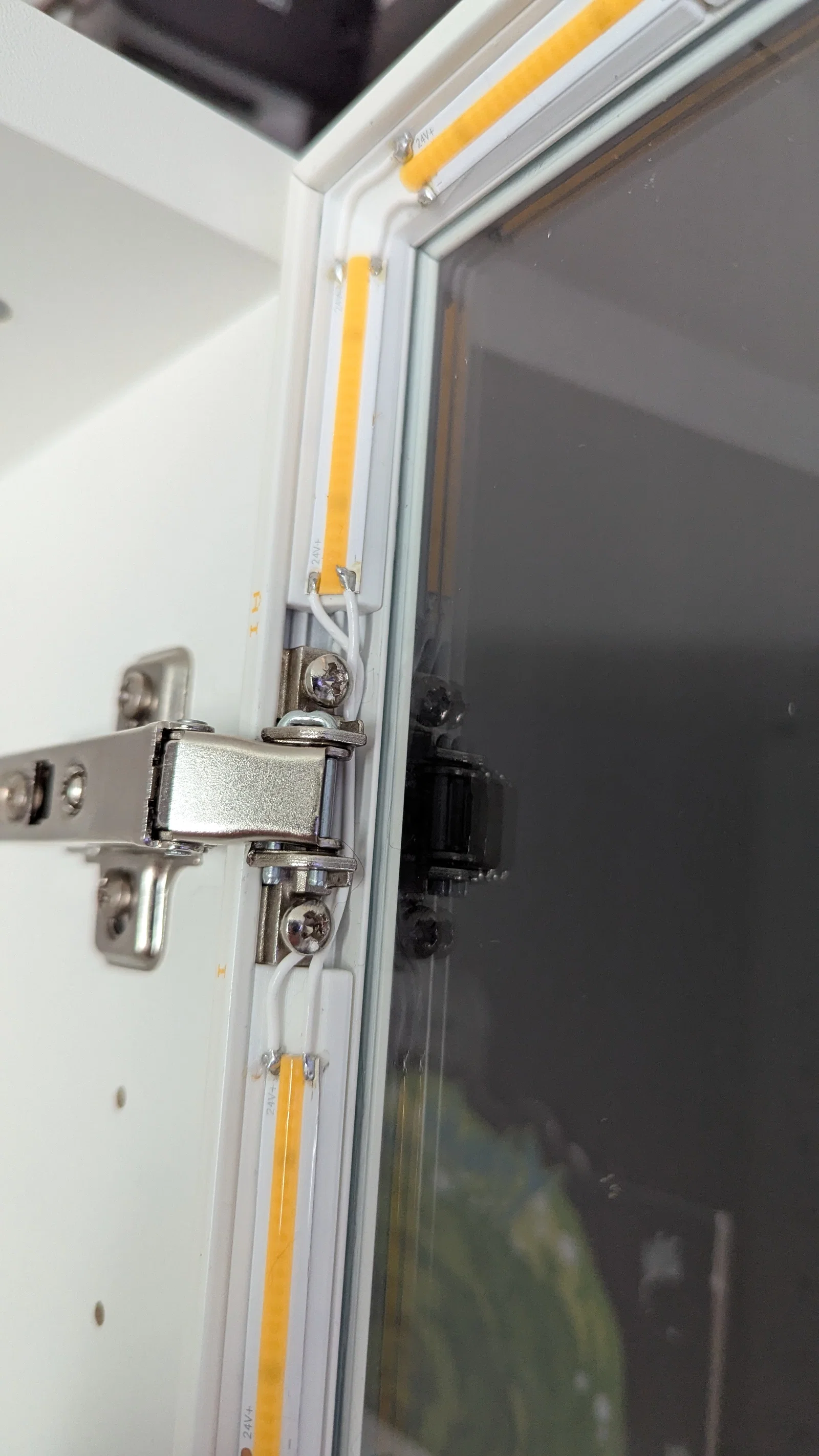

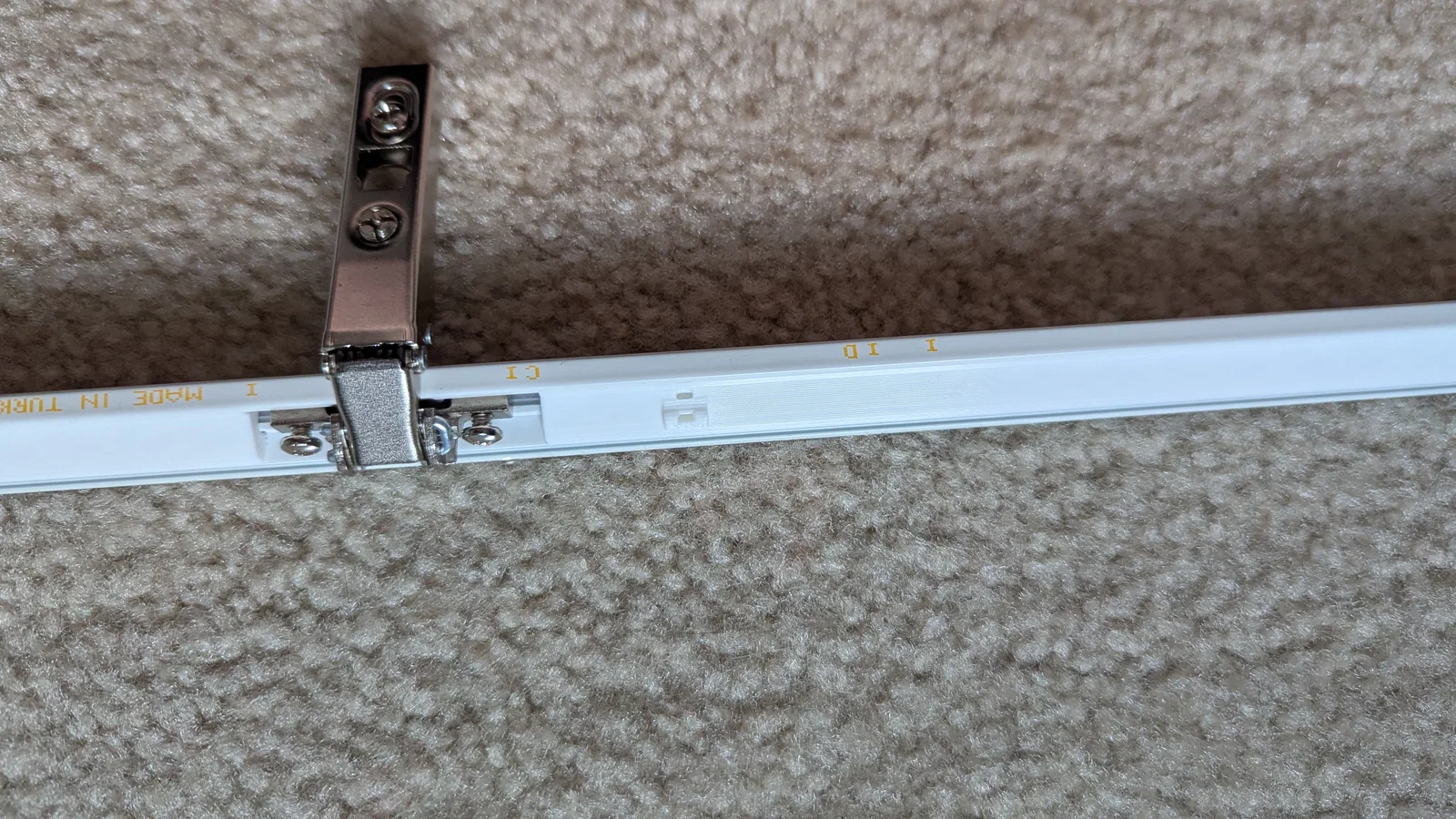

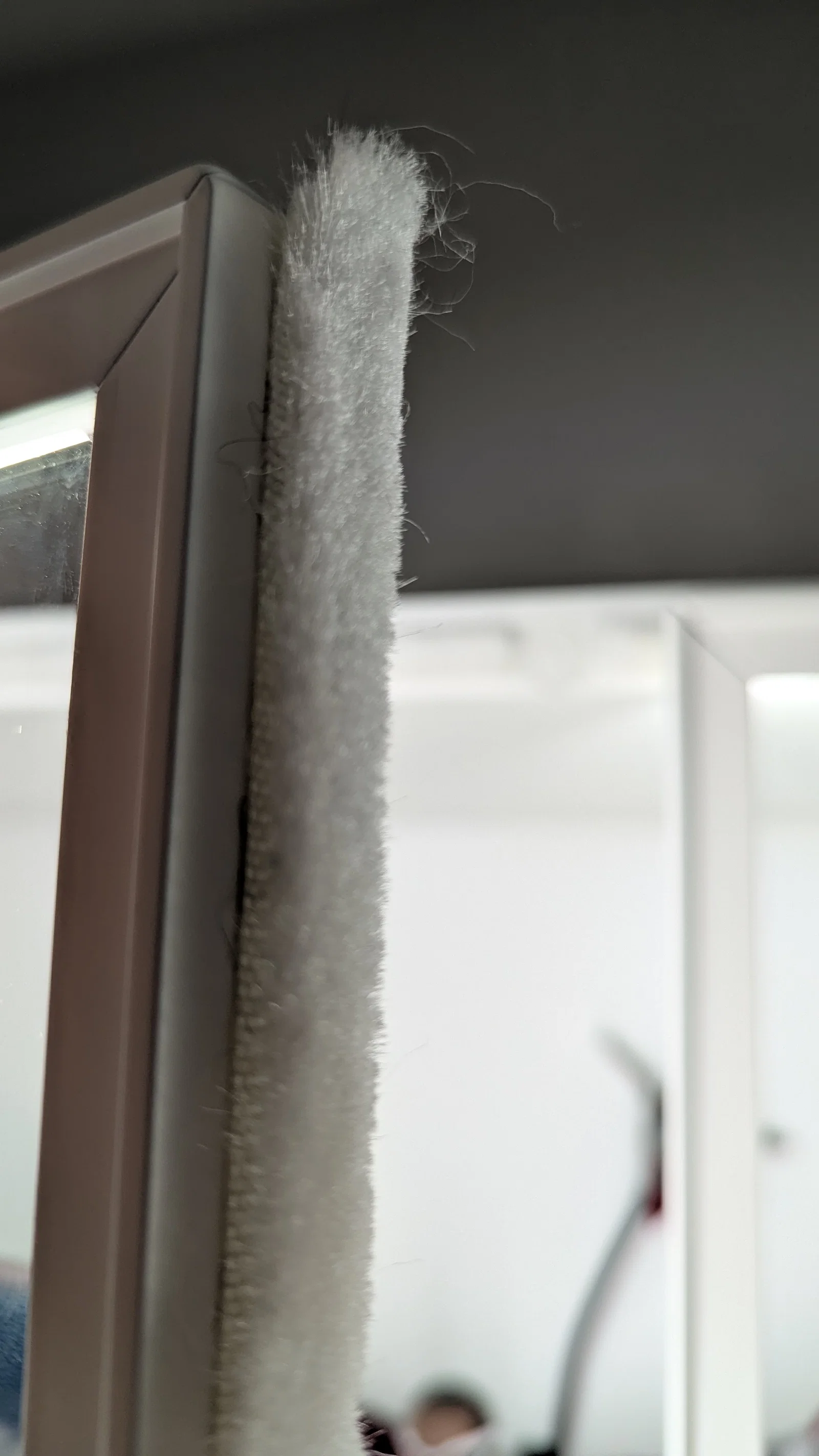

2. Lắp cửa theo hướng dẫn của IKEA, đảm bảo cửa cân bằng. Sau đó tháo cửa ra, đặt mặt kính nằm úp xuống và gắn nẹp vào khung cửa. Nếu thấy kim loại bị cong khi nhấn, hãy dừng lại và điều chỉnh file in.
3. Dùng cồn lau sạch dầu mỡ trên nẹp, sau đó đo, cắt và dán dải đèn LED (cẩn thận cực tính).

(Tham khảo bài viết gốc để biết chi tiết về sơ đồ đấu điện và danh sách linh kiện BOM cần thiết).
