Pulley kéo cáp dùng 608 bearing cho roof box, xe đạp, garage

Mục tiêu là giữ cho nó nhẹ mà vẫn có vài “đồ chơi thêm”
Mình muốn nâng cái roof box chỉ với một sợi paracord nhưng ở 4 điểm nâng. Vậy nên sợi paracord phải chạy thành một vòng khép kín.
Mình không trông chờ sợi dây sẽ giữ tải mãi mãi. Vì vậy phần nâng có thể được cố định vào phần gắn trần.

Về bearing thì mình dùng 608 bearing, loại này mua ở đâu cũng có với giá rẻ. Mình xài nó nhiều cho 3D drybox với mấy món tương tự.
Thiết kế để dùng với dây 4mm, tức paracord.

Cơ bản có hai lựa chọn lắp lên trần.
Cá nhân mình thích dùng vít hệ metric M6 với tắc kê/anchor cho bê tông – nhớ để ý chữ M6 trong tên file
Nhưng mình cũng làm một bản cho vít countersunk tiêu chuẩn với tắc kê nhựa thường – nhớ để ý chữ spax trong tên file
Để hỗ trợ khoan lỗ có file drilling_helper

Với phần Pulley thì có 3 phiên bản chính.

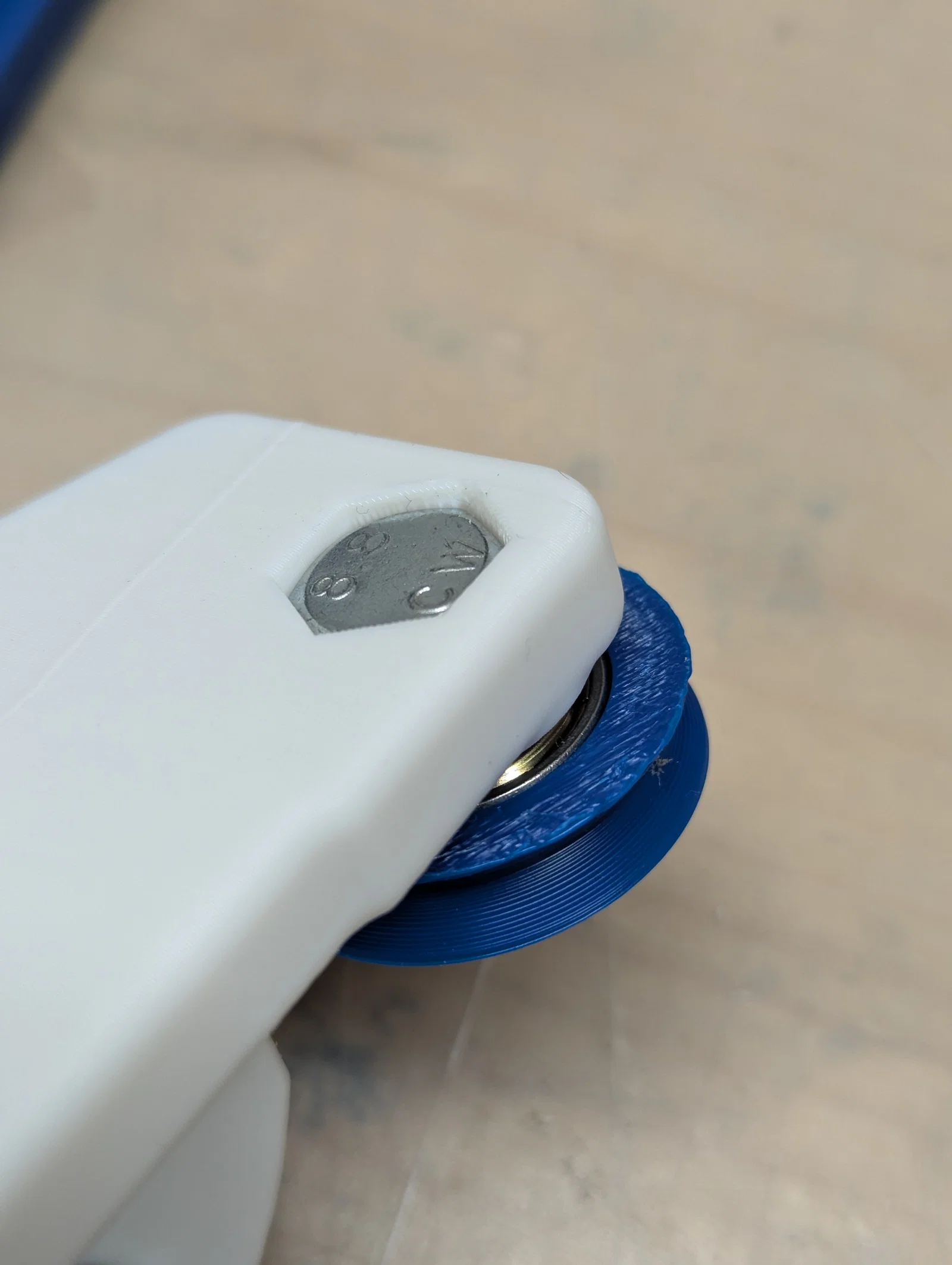

Với tất cả các bản: 608 bearing kèm con lăn được siết bằng bu-lông M8 và ê-cu. Có một miếng chêm nhỏ 1mm. Nhờ vậy bạn có thể siết khá chặt và phần nhựa gần như không bị rơ, nhưng bearing vẫn có độ hở để quay trơn.

A:

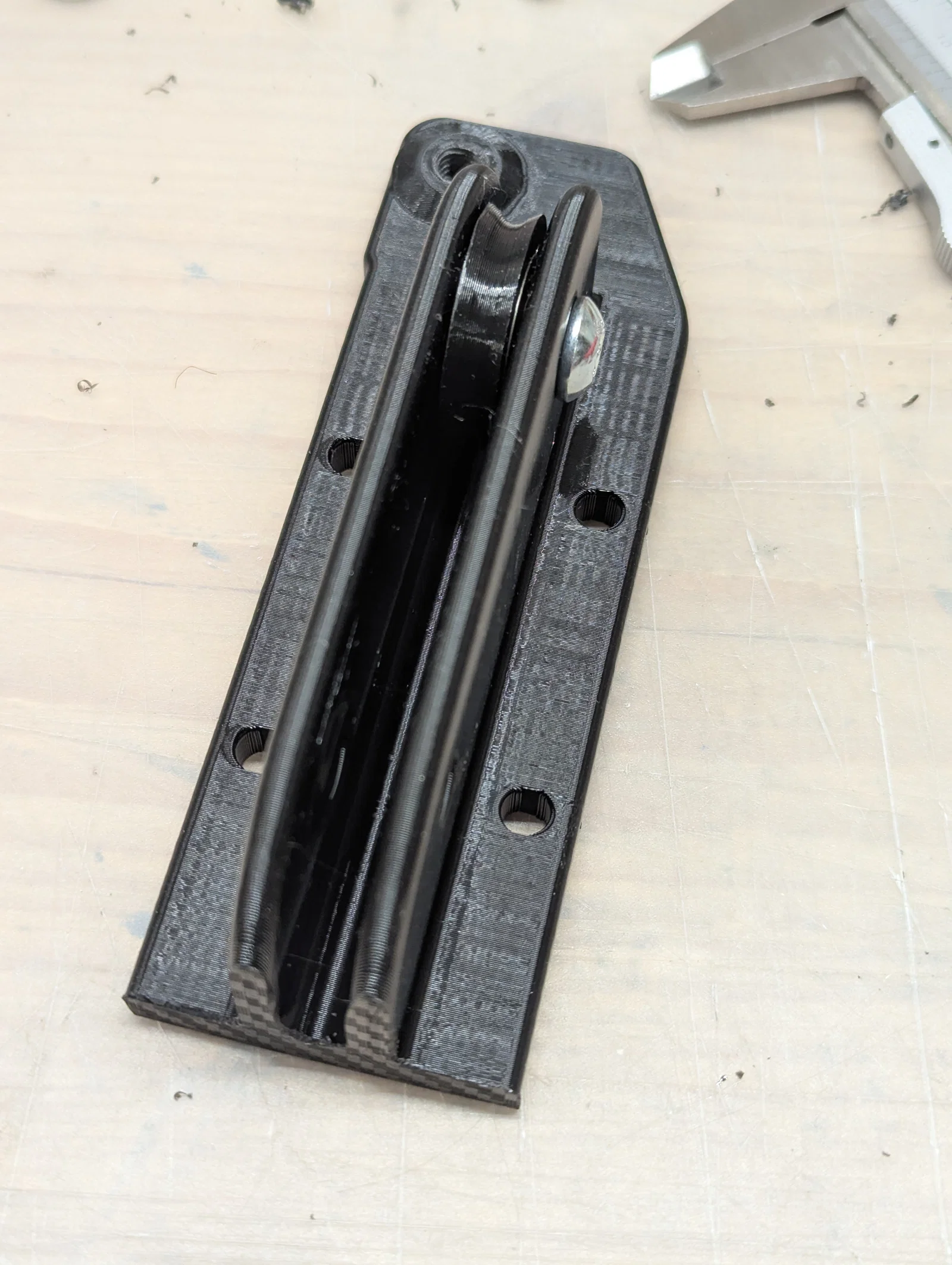

một bản đơn giản chỉ giữ 2 con lăn:
608_pulley
ở bản _M6 hoặc _spax

B+C:

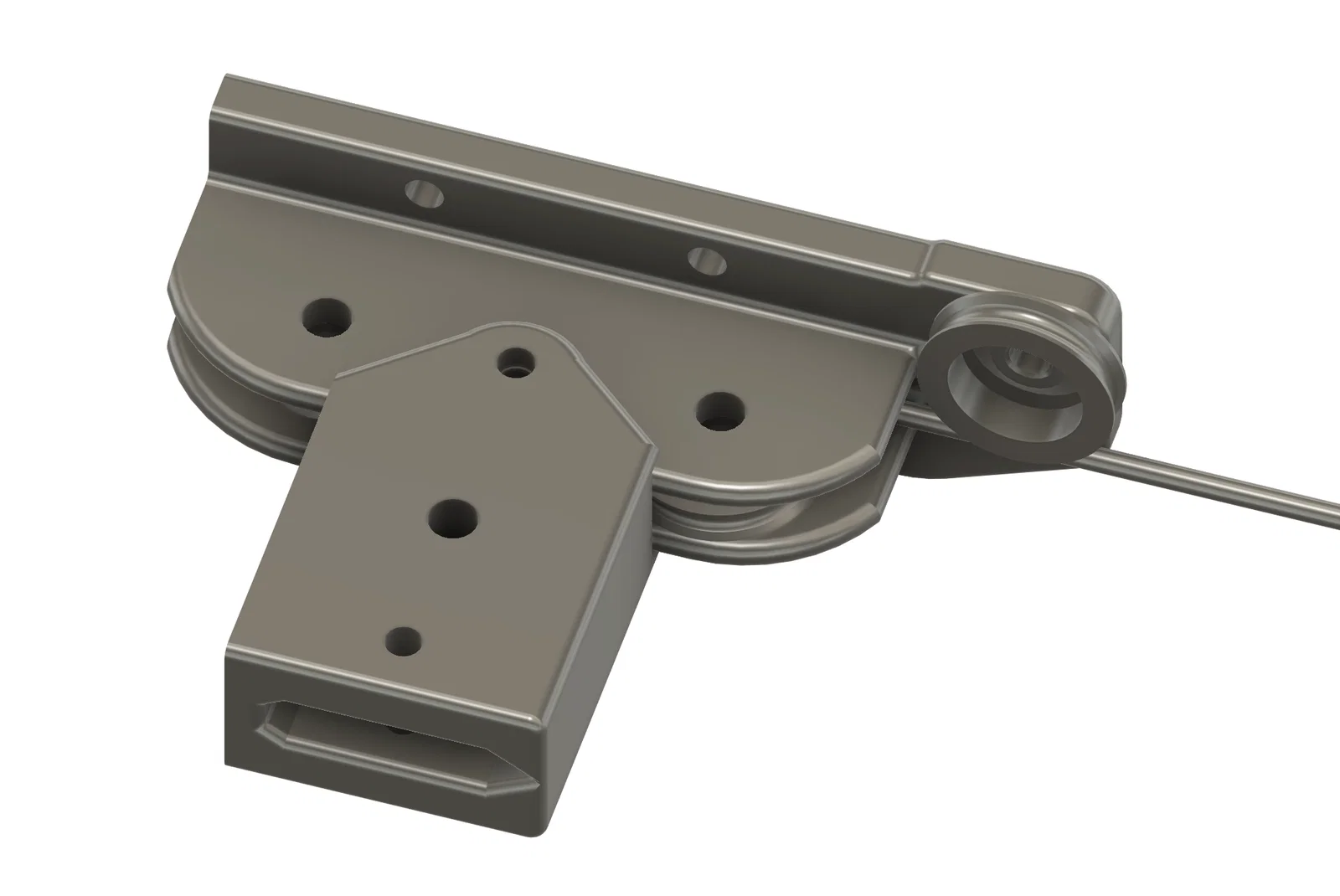

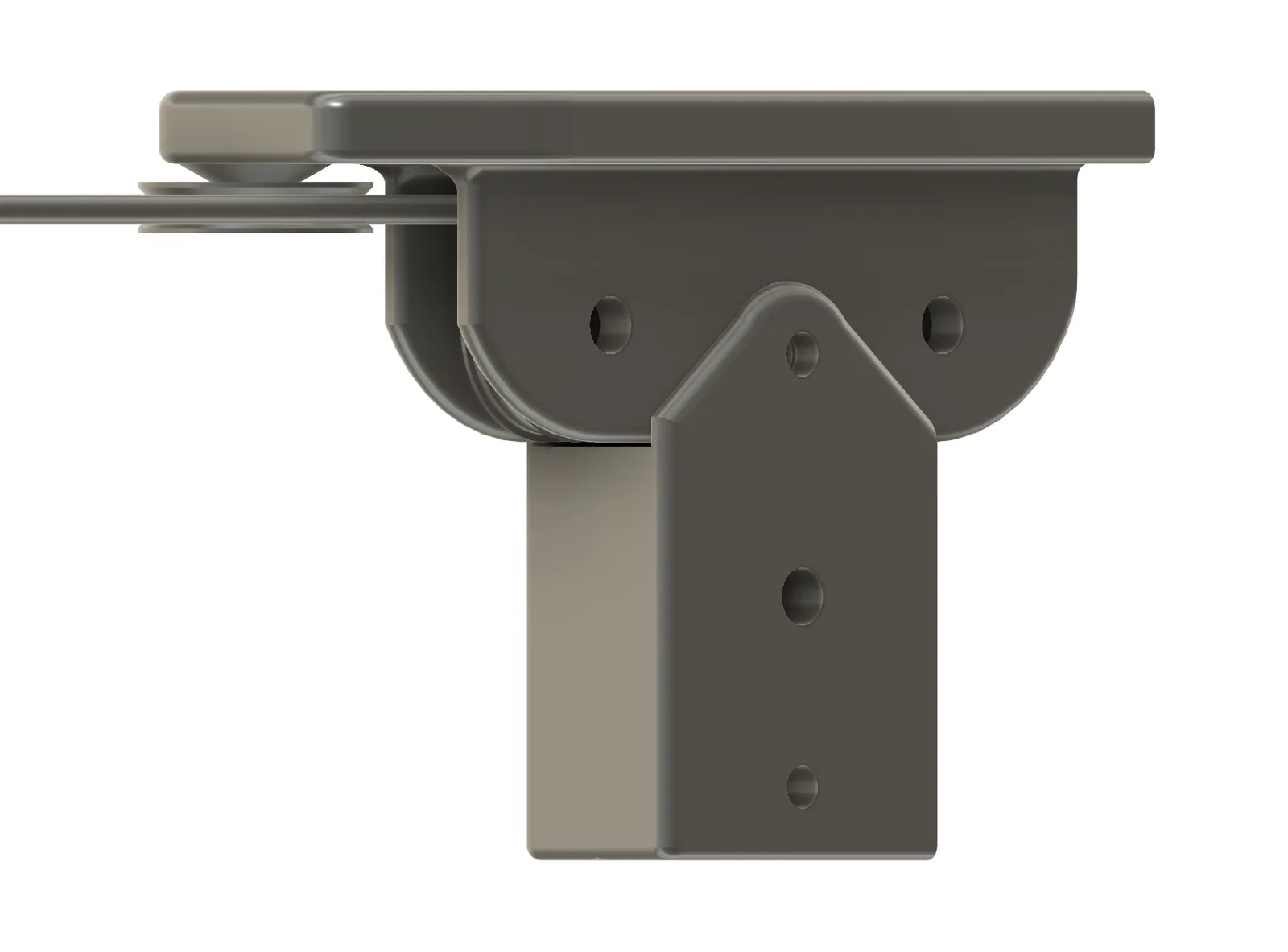

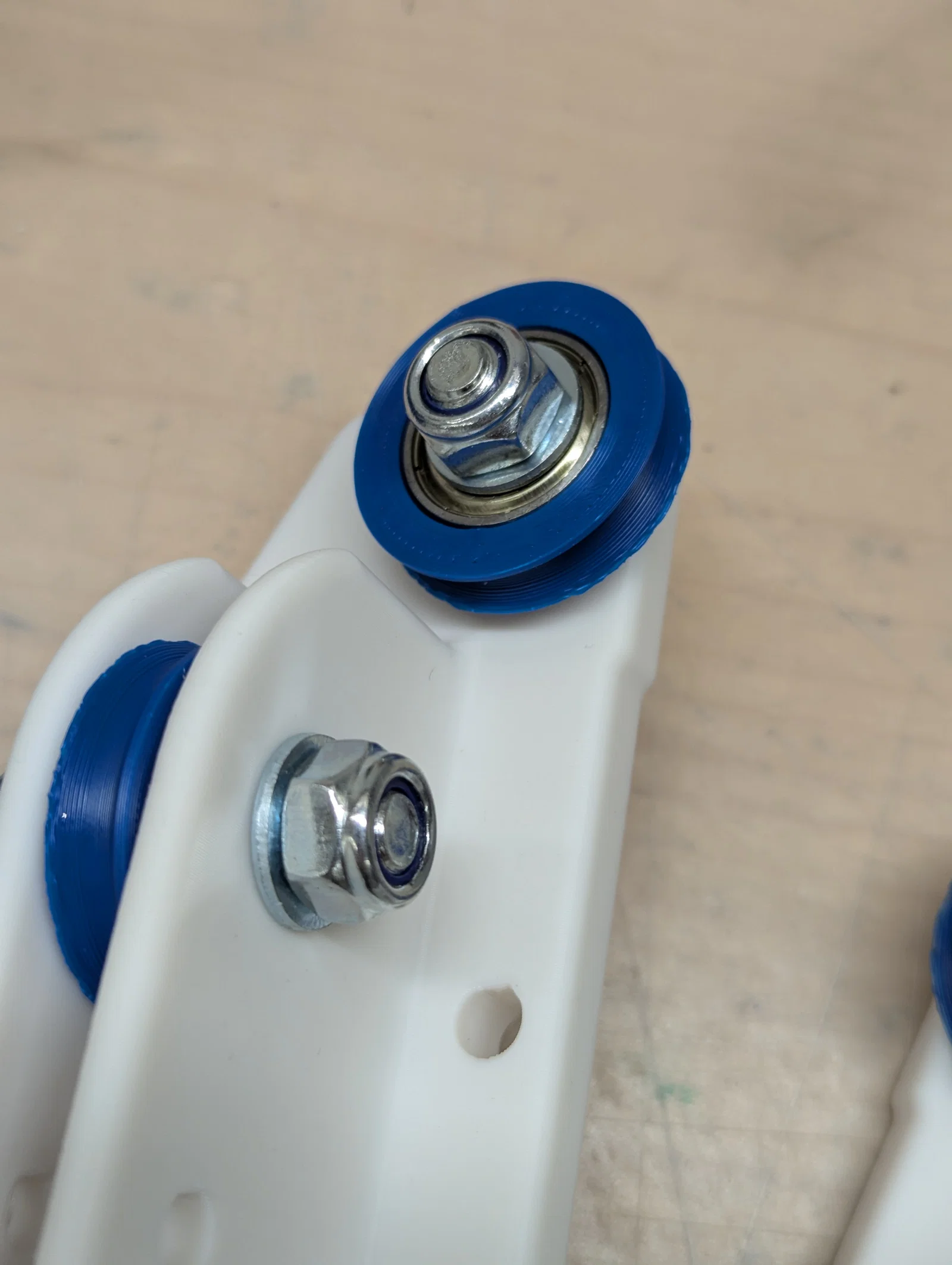

Tiếp theo là loại dẫn dây ôm cua: một cái cho bên phải và một cái cho bên trái.
Có con lăn thứ ba để dẫn sợi paracord qua góc.

Cũng tương tự, phần gắn trần có bản M6 hoặc spax

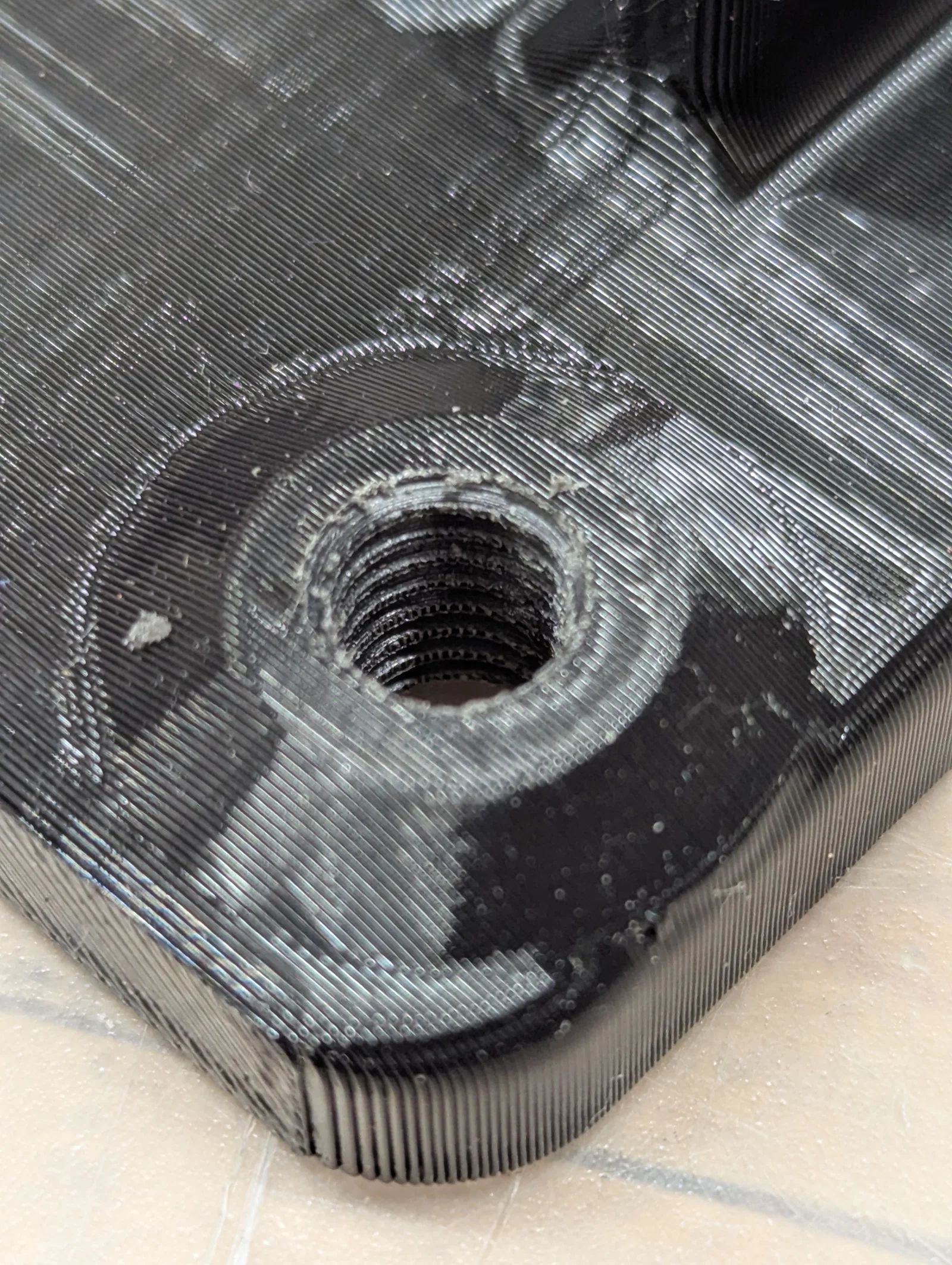

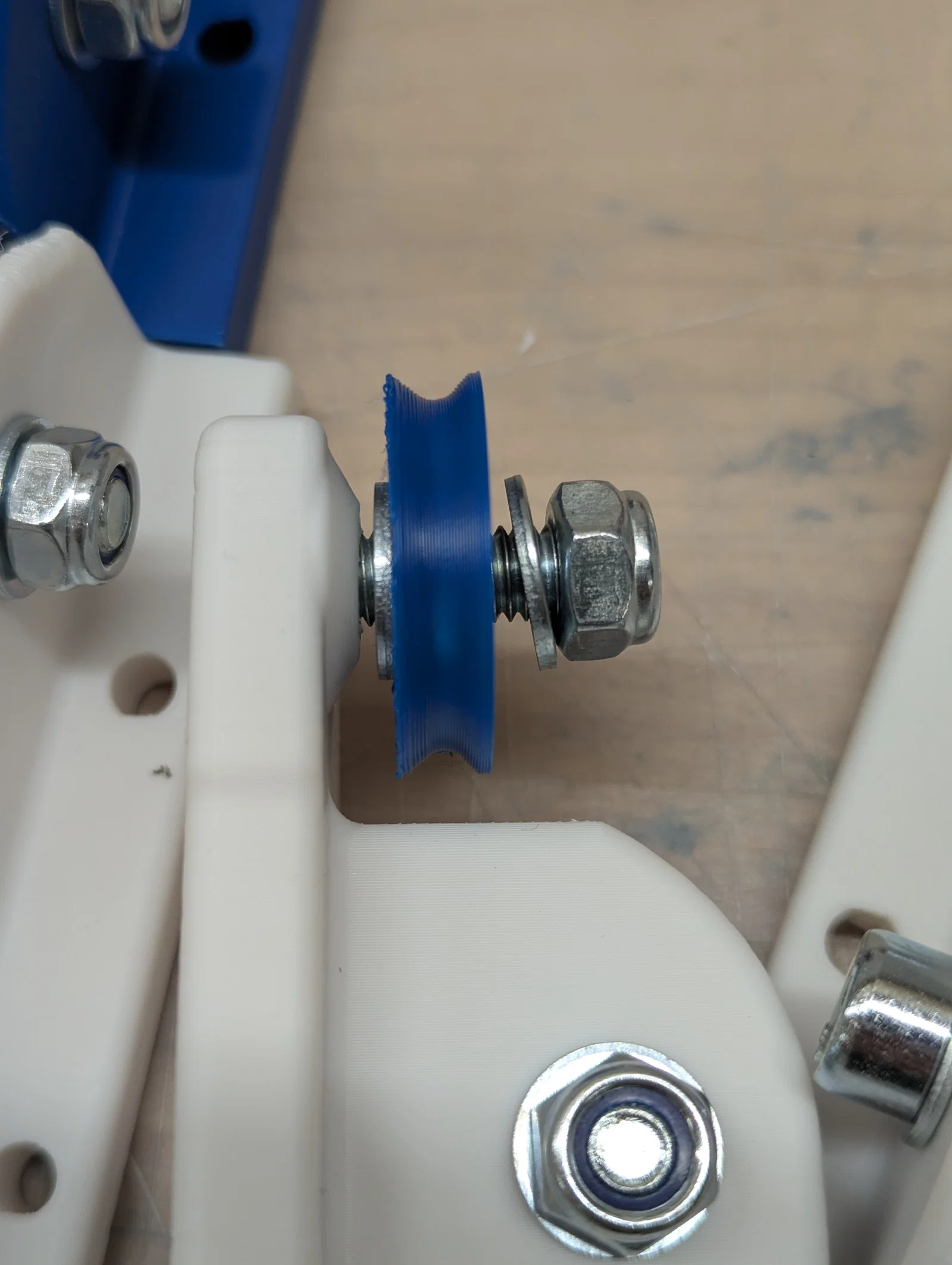

Với con lăn thứ ba có hai cách lắp: dùng Hex Nut/Screw hoặc dùng vít M8 nếu bạn taro ren M8.

Nếu dùng vít lục giác M8 đưa từ dưới lên thì chiều dài vít không quan trọng.

608_pulley_M6
...M8Nut
...M8Nut-L

...M8thread
...M8thread-L

và với bản dùng vít countersunk thì có:

608_pulley_spax
...M8Nut
...M8Nut-L

...M8thread
...M8thread-L

cho phần nâng (lifting)

thứ còn thiếu chỉ là phần chuyển động để kéo/nâng đồ của bạn.

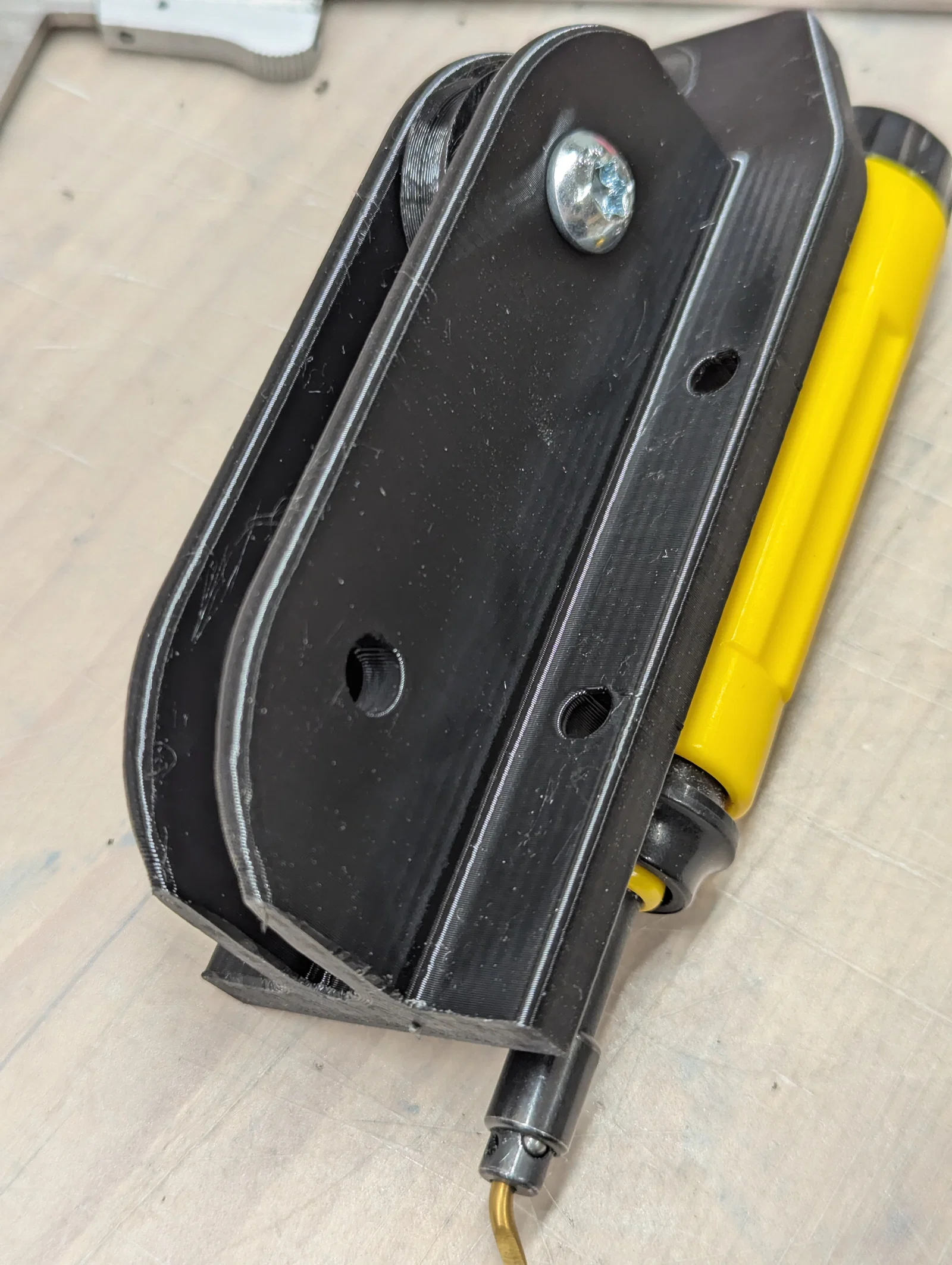

Đó là 608_pulley_puller.
Nó có lỗ M6 để gắn bất cứ thứ gì bạn nghĩ ra, theo cách bạn muốn. Mình thì chỉ dùng paracord.
Bên còn lại cũng có một lỗ M6. Khi nó lên tới trên cùng, phần này và phần gắn trần có thể được khóa lại bằng một con vít M6.

Và tất nhiên có cả con lăn cho bearing.
Chỉ cần ép bearing vào – có thể dùng búa nhẹ, hoặc tốt hơn là dùng ê-tô.

Printing:

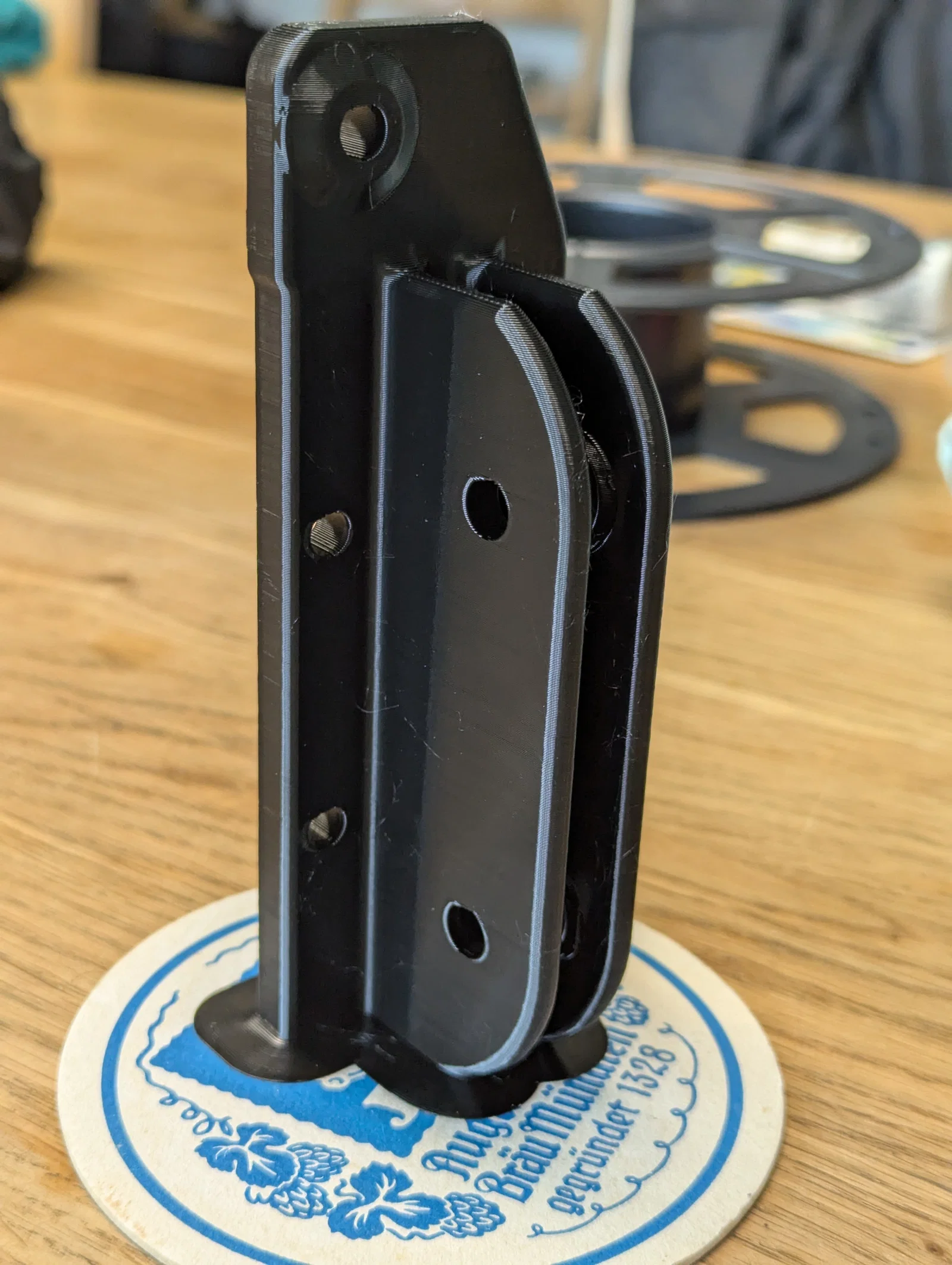

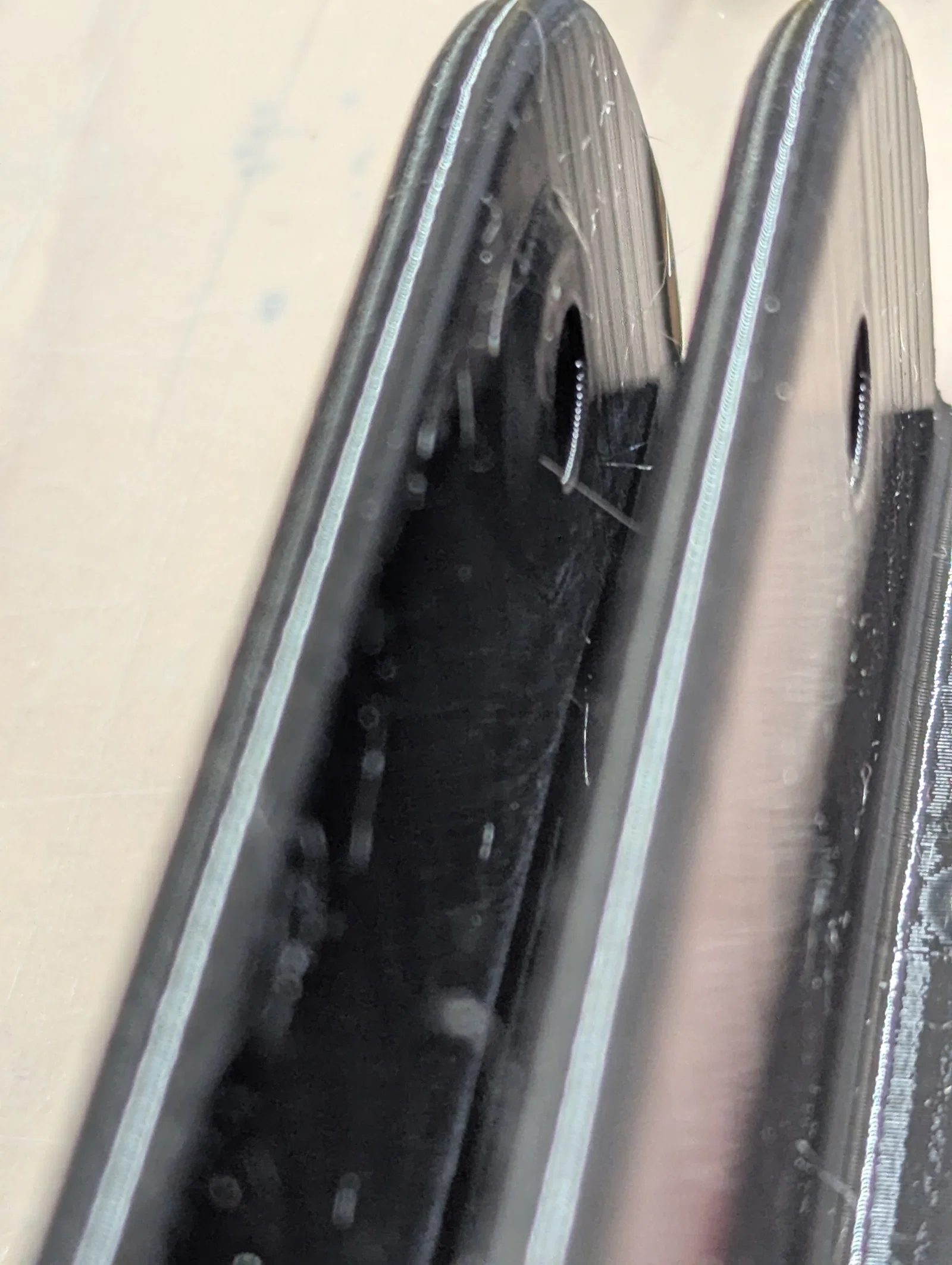

Hướng in: dựng đứng (upright) để độ bền tốt nhất. Tất cả các góc đều bo tròn, trừ một góc. Vậy nên mặt đó nên đặt xuống build plate.

Nhìn chung in rất dễ – không cần supports.

Để ổn định nhất mình khuyên dùng ABS hoặc ASA.

Nếu tải không quá nặng, PETG cũng tạm ổn.
