Ghế Đẩy Ngực Mini (Miniature Bench Press)

Đây là phiên bản mini của ghế đẩy ngực (bench press) với tạ rời và barbell, kèm một giá treo để chứa tất cả các bánh tạ (plates), và phần bench press cần lắp ráp từ hai mảnh. Tất cả các mẫu này đều nằm gọn trong hộp 10x10x10cm và nhờ kích thước nhỏ nên bạn có thể để ở nhiều chỗ.

Hướng dẫn

Để có đủ bộ, bạn cần in:

Bench Press Seat

Metal Part of the Bench Press

Tất cả các plates từ 45 đến 10 lbs

Thanh bar

Bench press lắp rất dễ: chỉ cần đưa phần seat và các chi tiết dạng vuông của nó vào các lỗ hơi lớn hơn trên phần metal của bench press. Có thể sẽ phải dùng chút lực để ép khít lại, vì mình muốn Bench Press thành một khối chắc chắn.

Các bánh tạ (Plates)

(Mình trace từ một hình thật vì nhìn sẽ đẹp và mượt hơn.)

(Lặp lại các bước cho từng cái, nhưng không có số. Mình thêm số sau bằng cách dùng hình từ google để trace cho nhìn đẹp.)

Mình Boss Extruded các chi tiết với những con số khác nhau vì cut extruding không làm được.

Sau đó mình boss extruded, cut, rồi boss extruded lại, và không trộn mesh để chúng có màu riêng nhưng vẫn cùng một level. Quá trình in sau đó chạy rất ổn.

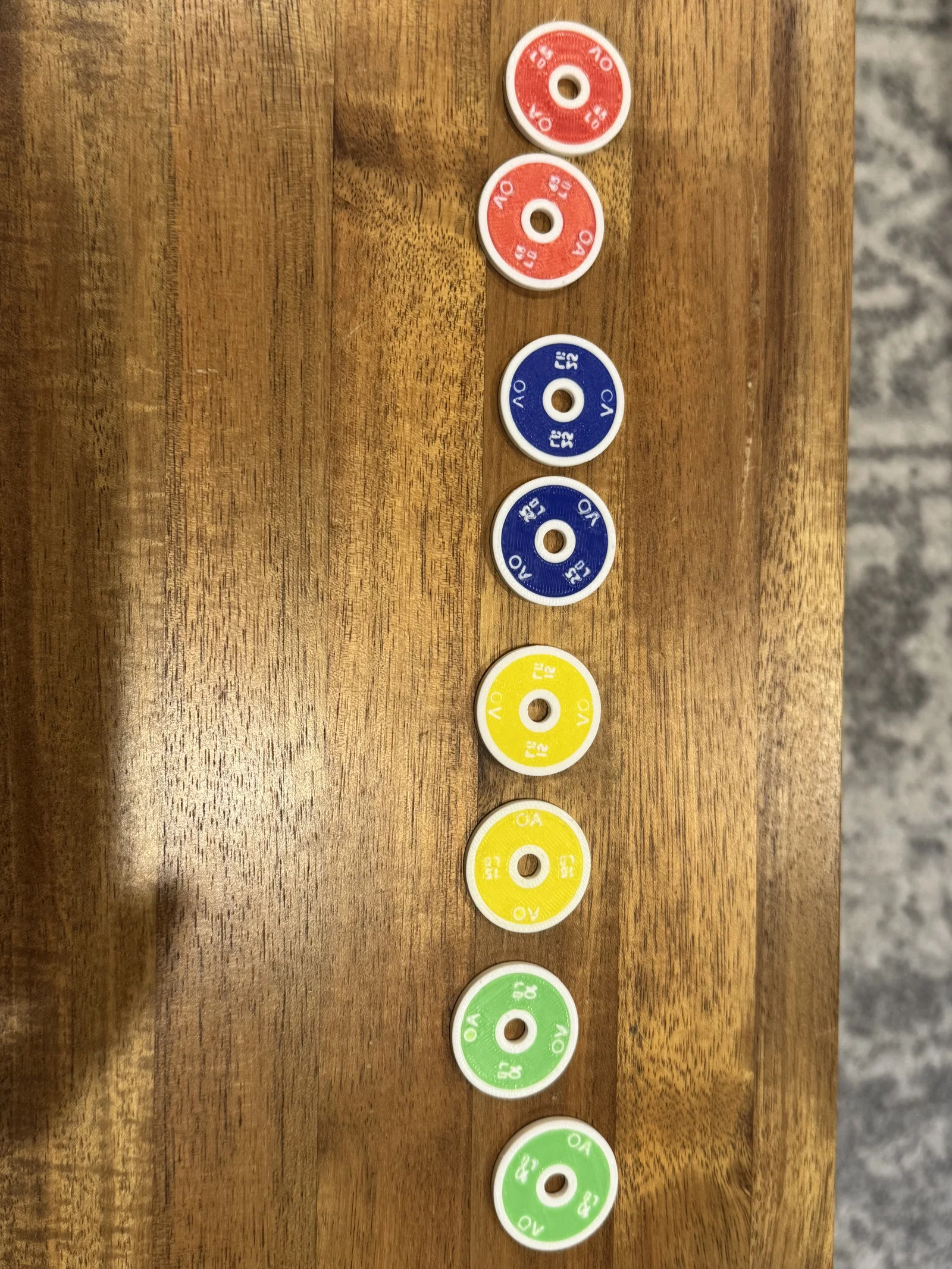

Mình phải in riêng từng cái với mỗi cái một màu vì máy in không chạy hiệu quả, nên mình tạo file cho từng plate, linear patterned chúng (duplicate), rồi tô màu cùng nhau. Đây là các phiên bản màu cho từng loại plate -

Đỏ / plates 45 lbs

Xanh dương / plates 25 lbs

Vàng / plates 15 lbs

Xanh lá / plates 10 lbs

UPDATE - Khi in mình phải duplicate để tăng kích thước vì lúc in ra nó quá nhỏ.

Thanh bar

Mình cắt thanh bar thành hai nửa vì revolved cut chỉ hoạt động với một nửa của thanh bar.

Mình chọn màu xám cho thanh bar vì giống bản thật nhất.

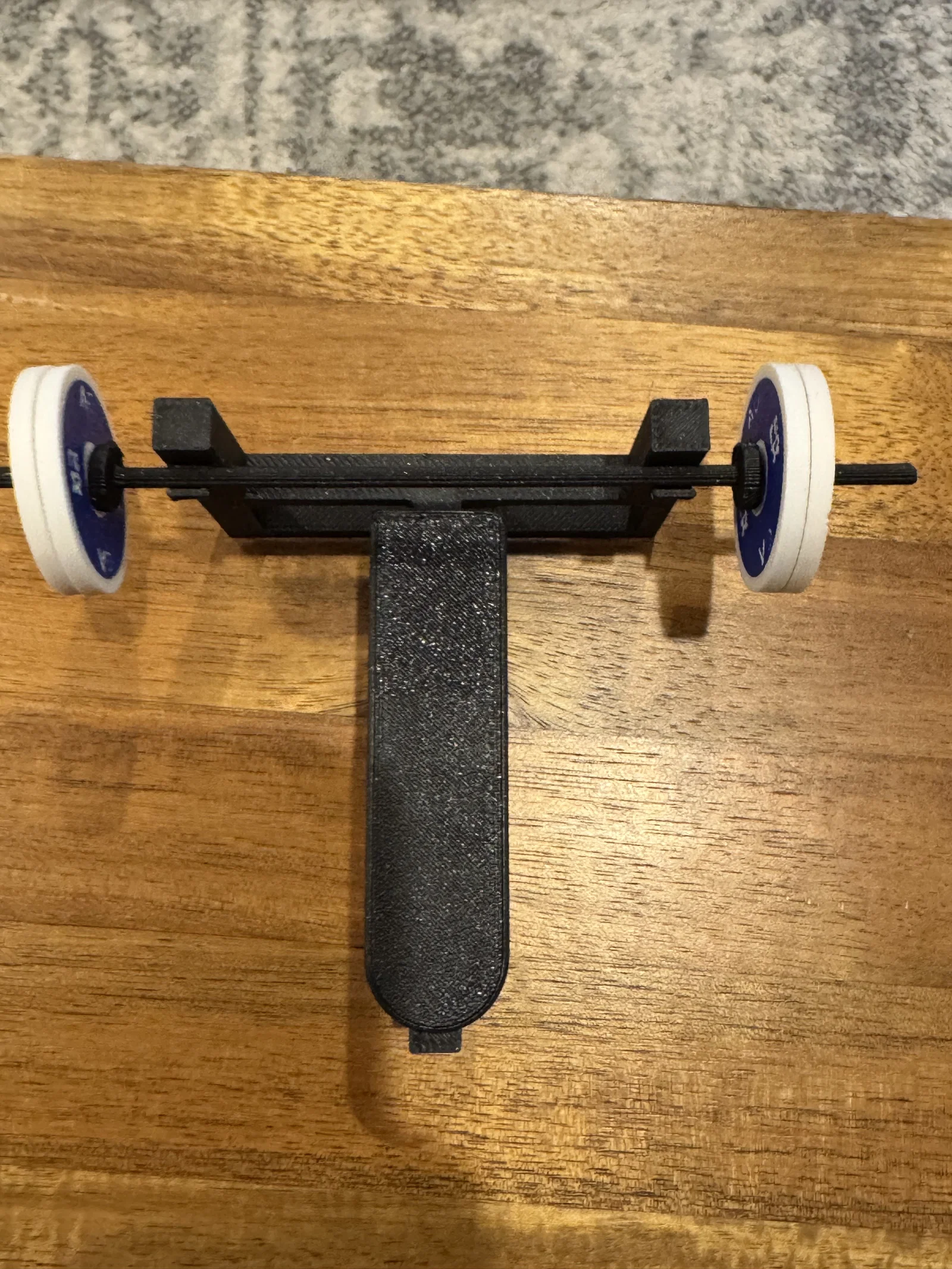

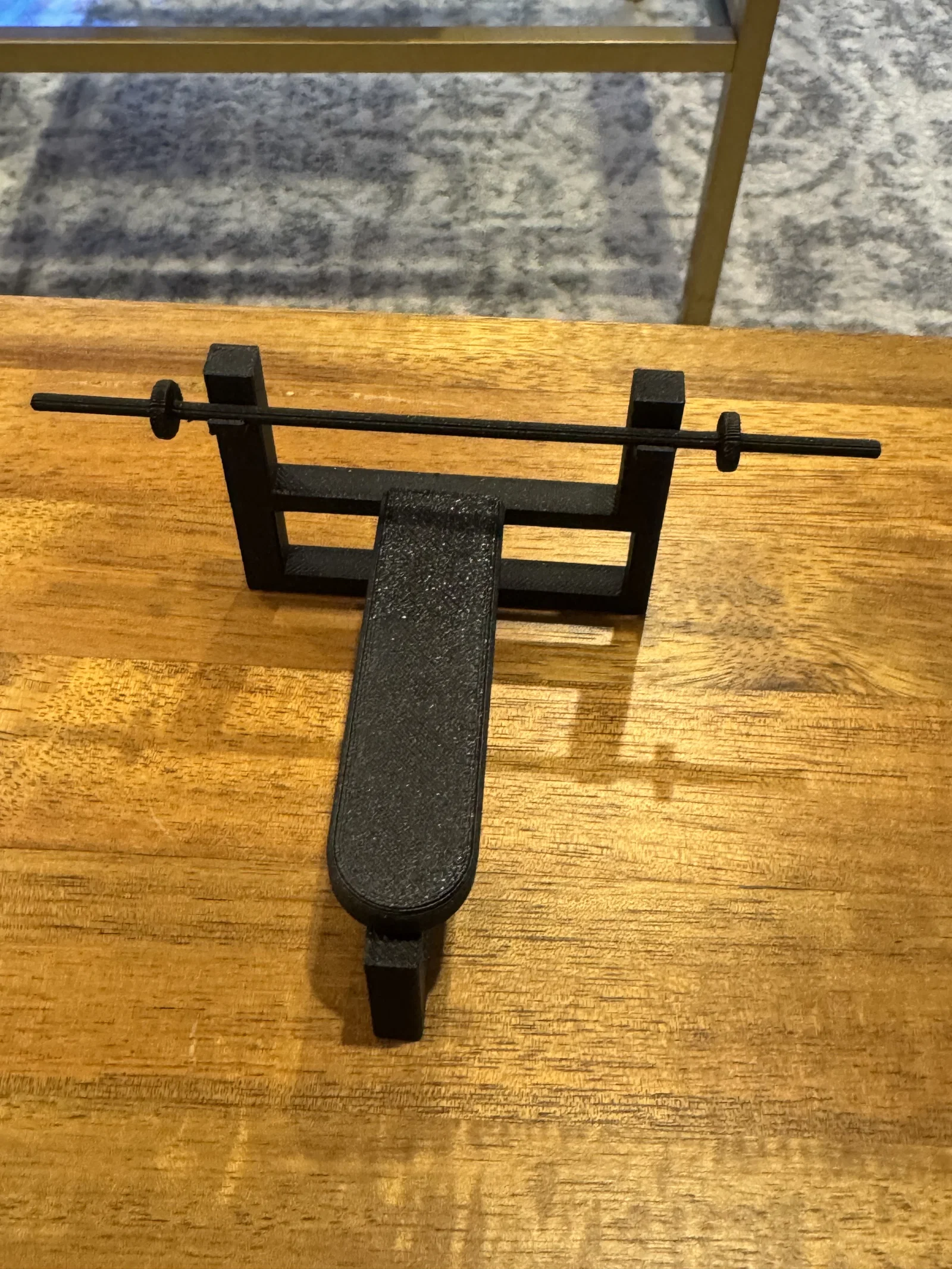

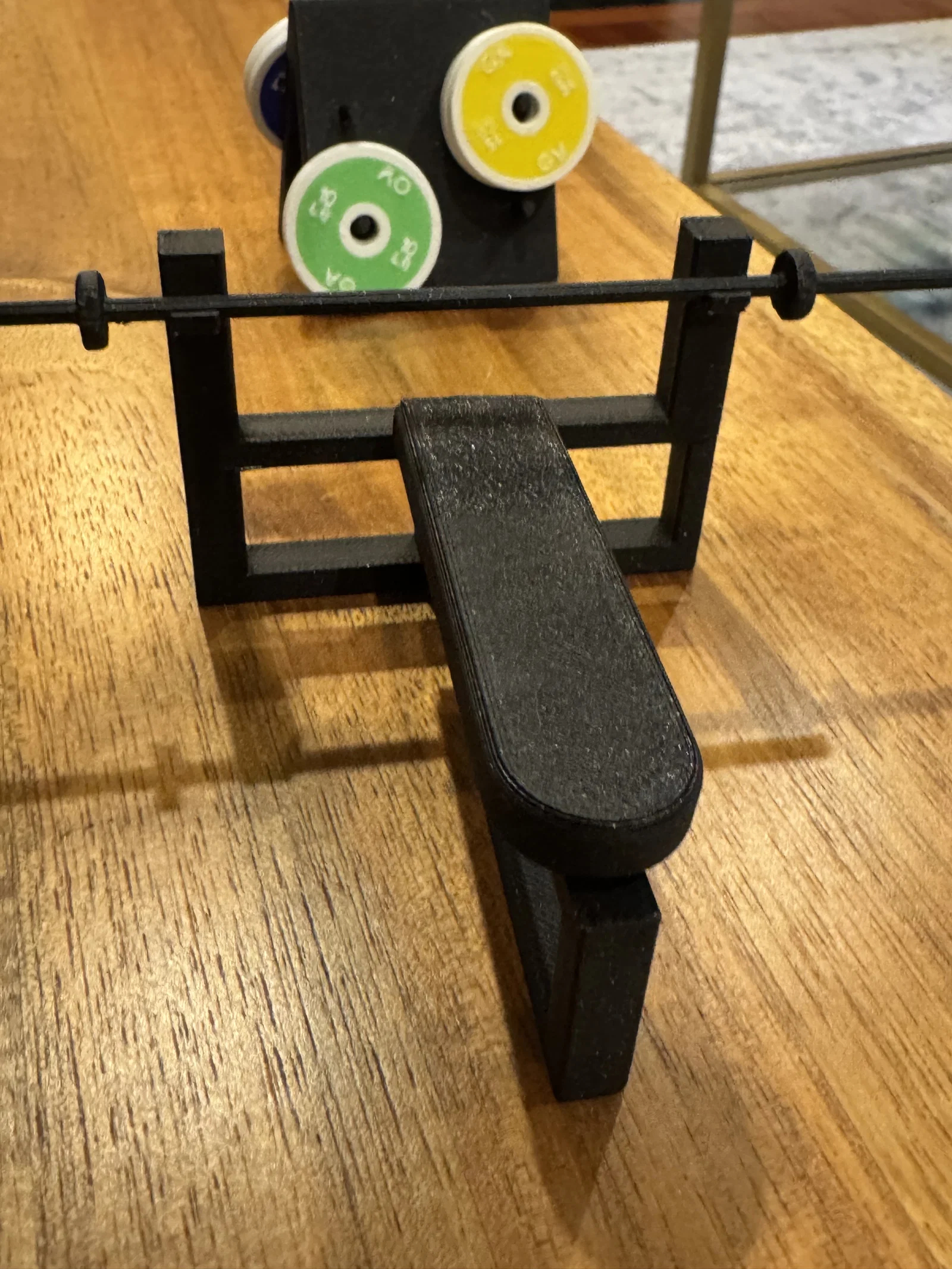

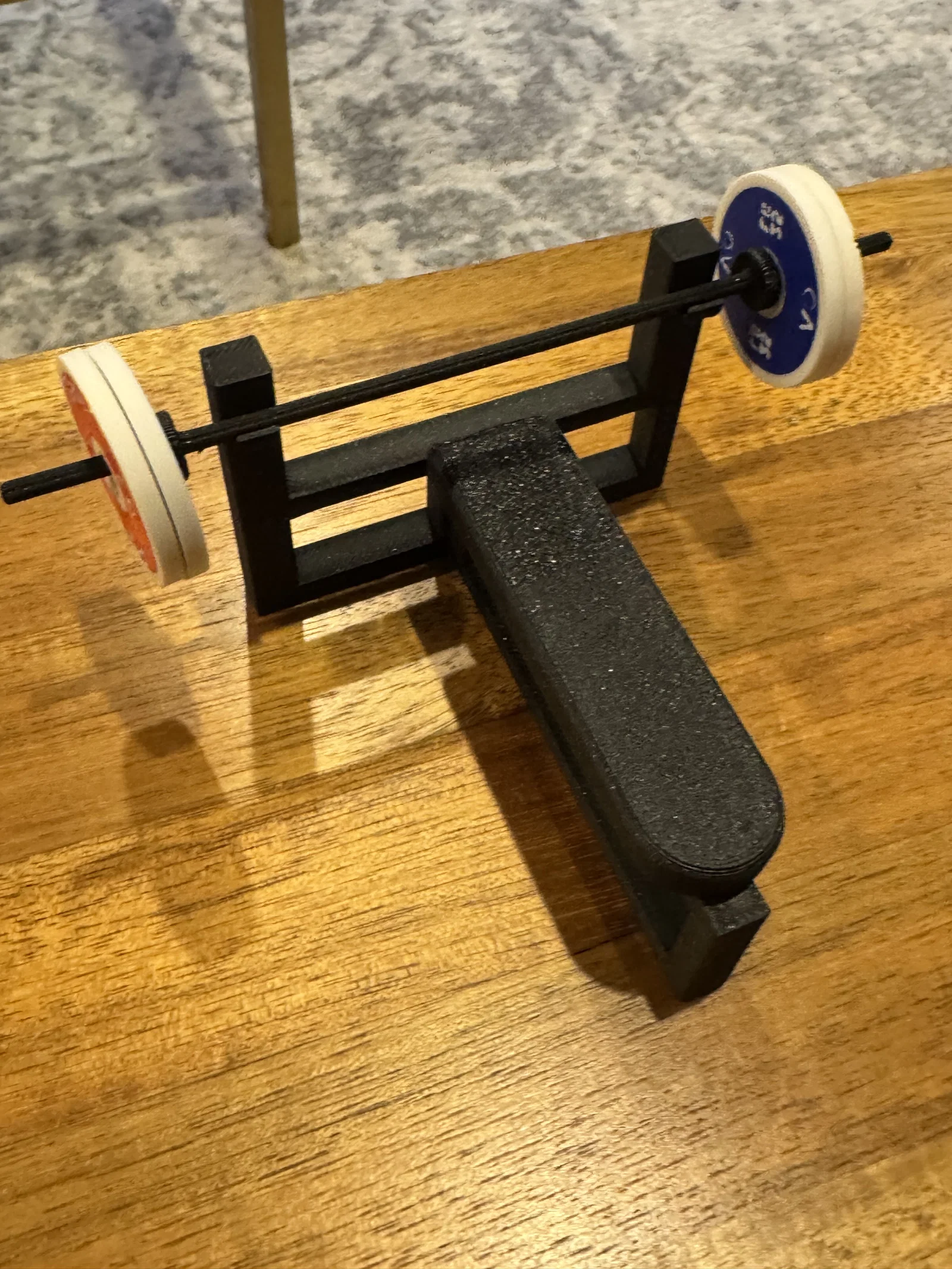

Bench Press (Hai phần)

Bench Press Seat

Mình Filleted tất cả các cạnh để nó mượt hơn.

Các phần vuông để có thể gắn vào bench press.

Metal Part of Bench Press

Offset và xóa phần trung tâm

Lỗ để gắn seat

Giá đỡ thanh bar - mình sketch một hình chữ nhật lên vị trí đặt, extruded ra, tạo một tam giác để chừa khoảng trống bên trái của holder, rồi extruded cut. Sau đó mình sketch thêm một hình chữ nhật lên các holder và extruded để thanh bar không bị rớt.

Mình chọn màu xám đen để nhìn giống kim loại.

UPDATE - Mình đã xóa cái bar holder phía dưới vì nó làm cái phía trên khó in hơn và cũng không thực tế.

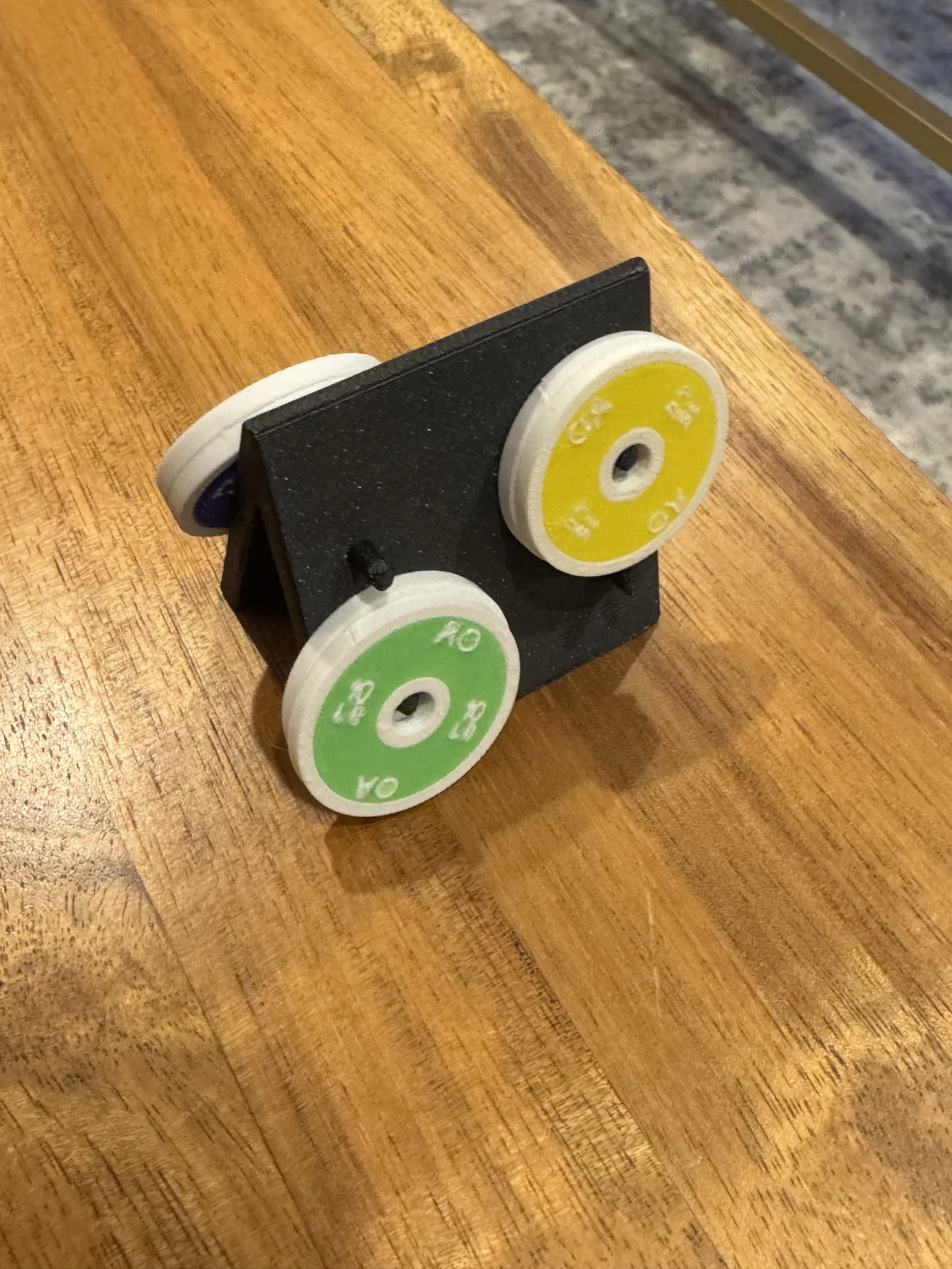

Giá treo bánh tạ (Weight Holder) (Phần này không có nhiều hình)

Bước 1 - Sketch một hình chữ V lật

Bước 2 - Offset ra và xóa các đường ở giữa

Bước 3 - Fillet phần trên và dưới như trong hình

Bước 4 - Boss Extrude ra

Bước 5 - Sketch các hình tròn lên phần mặt phẳng và extrude đến khi giống như hình.

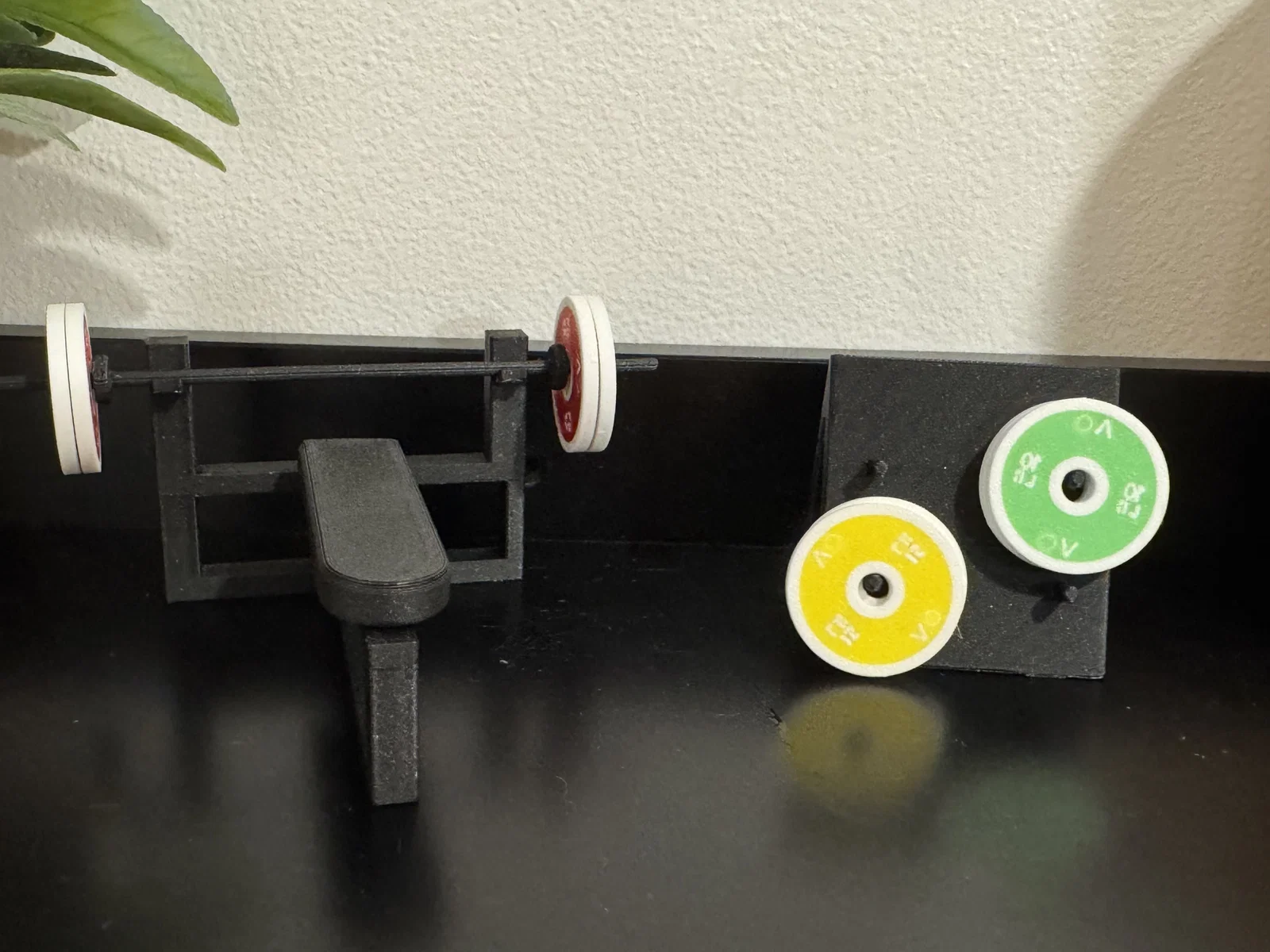

Mẫu hoàn chỉnh sẽ trông như vầy. Mình chọn màu đen.
