Giá đỡ thao tác ổ khóa S&G 8077 (S&G 8077 padlock manipulation mount)

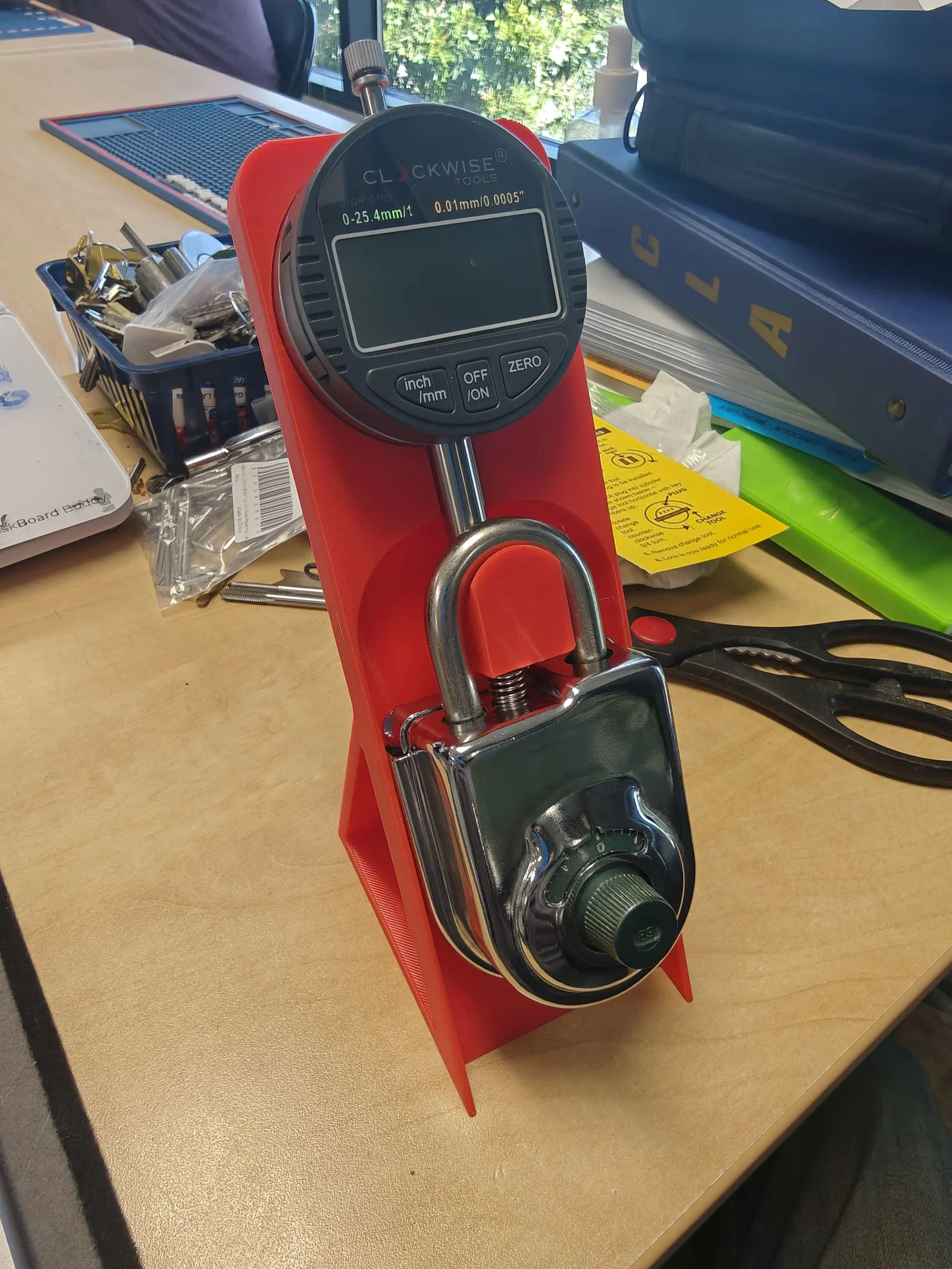

Giá đỡ giúp thao tác (manipulation) ổ khóa S&G 8077, thiết kế để gắn digital indicator và lò xo. In 3D thường không cần supports; phiên bản mới cần supports rất đơn giản ở phần đáy và có thể cần đổi lò xo mềm hơn.
Mô tả
Digital indicator mình dùng: https://a.co/d/2FFRM4I
Lò xo mình dùng: https://a.co/d/c3aXYTS
Bộ lò xo cho phiên bản mới: https://a.co/d/e7rfH6a
Mỗi cái digital indicator sẽ có kích thước hơi khác nhau một chút, nên cái của bạn có thể vừa hoặc không vừa, trừ khi bạn dùng đúng cái giống như mình để ở link phía trên.
Mẫu này in thường không cần supports. Mình dùng layer height khá cao 0.28mm mà vẫn ổn. Riêng miếng đáy của phiên bản mới chỉ cần supports rất đơn giản. Phiên bản mới dùng lò xo đủ mạnh để tự mở khóa khi nhập đúng combination, nên khi thao tác (manipulation) có thể sẽ hơi cứng, đa số người đẩy sẽ khó. Tốt nhất là kiếm lò xo khác có cùng outer diameter và chiều dài, nhưng dùng dây lò xo mảnh hơn thì sẽ hợp lý hơn.
