Powerbox Core/Atom: Vòng bi phanh Slider/Knob cho slider hoặc rotary knob

Mọi người thấy sao về một giải pháp còn đơn giản hơn, cảm giác điều khiển ngon hơn nhiều khi escapement đang hoạt động, chỉnh mịn hơn nữa với một kẹp kim loại, và tất cả chỉ cần thay đúng 1 linh kiện theo kiểu 1:1?

Sáng nay lúc tắm (chắc nên áp dụng thường xuyên hơn) mình nảy ra ý tưởng bỏ hẳn nguyên lý trước đó của rotary encoder và slider escapement, rồi tìm một hướng khác. Xin giới thiệu: vòng bi con lăn (roller bearing).

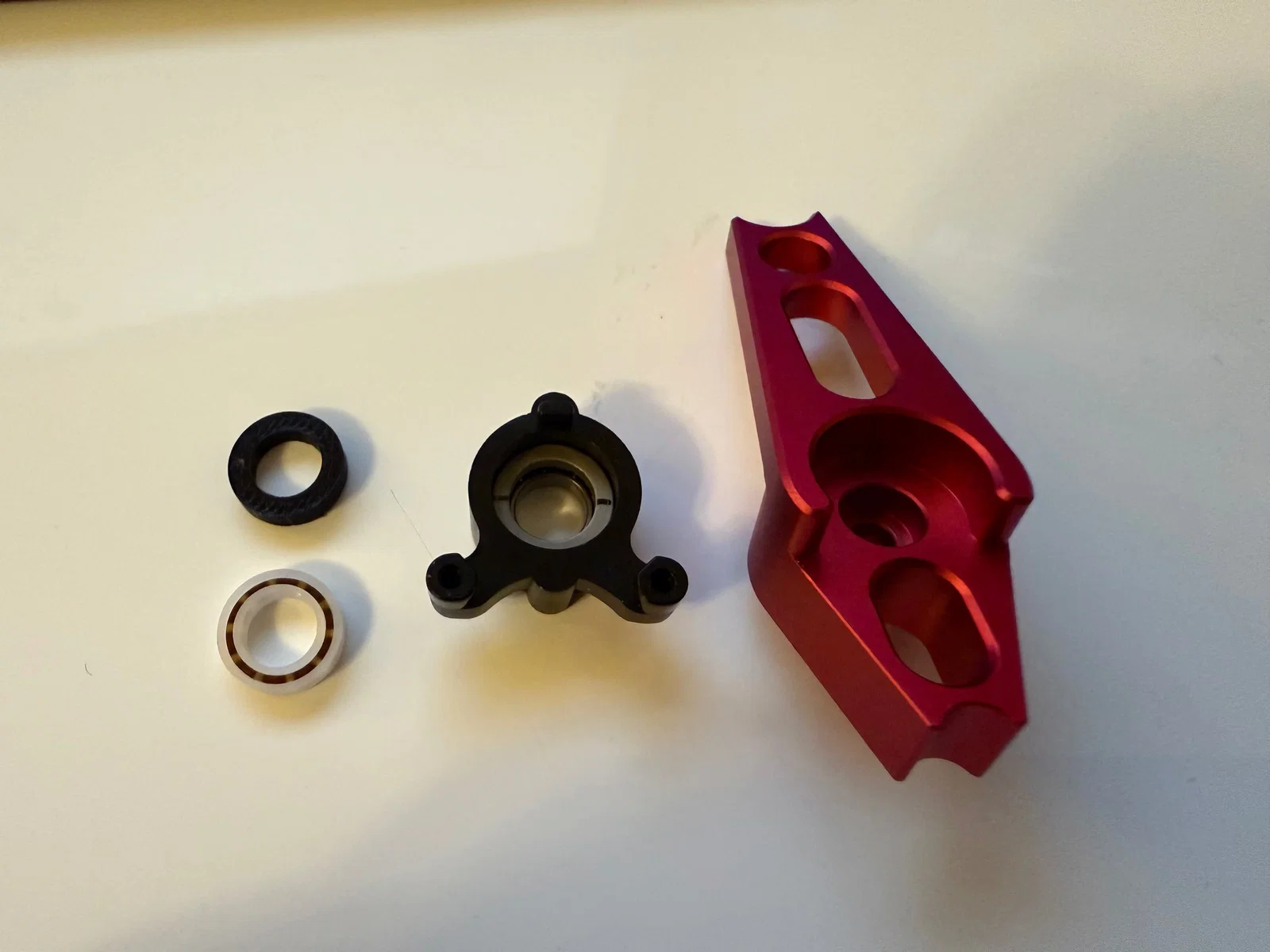

Giờ mình đã tìm được đúng kích thước theo đúng đặc tính mình muốn. Vòng bi con lăn này chỉ việc thay trực tiếp cho plastic ball bearing trong housing của Hall sensor — vậy là xong!

Mình đã thử đi thử lại để tìm ra một hỗn hợp nhựa có thể đỡ trục đủ tốt cả theo hướng radial lẫn axial, giữ mọi thứ đúng vị trí và cho ra đặc tính escapement như mong muốn. Với loại nhựa này thì giải pháp gần như không mòn.

Có thể bạn sẽ thắc mắc vì sao mình vẫn tiếp tục phát triển các đĩa escapement. Lý do khá đơn giản: mất rất nhiều thời gian để chốt được kích thước “chuẩn” của linh kiện và các thông số in cần thiết, và lúc đầu thì không ổn. Hôm nay mình có thêm một ý hay, in prototype, lắp vào, và đúng là ra đúng cái mình hình dung: một giải pháp hoàn chỉnh, bền và hoạt động ổn định. Cái plastic bearing zin chỉ cần nạy ra bằng tua-vít mảnh rồi thay roller bearing vào. Lúc nào cũng có thể trả về trạng thái ban đầu mà không để lại dấu vết!

Phần chỉnh bằng kẹp (clamp) vẫn y hệt — siết chặt bên phải, rồi chỉnh escapement và nấc giữa (center detent) ở bên trái. Nếu kẹp không còn tạo đủ preload, chỉ cần nắn nhẹ cho nó hồi lại form một chút là được; nghịch thử một chút sẽ thấy hiệu quả rõ.

In bằng TPU tối thiểu Shore A-95. Nếu không thì giải pháp này không hoạt động!

Disclaimer

Bạn dùng thiết kế này là tự chịu rủi ro! Mình không chịu trách nhiệm cho bất kỳ hư hỏng hay chấn thương nào do bạn không quan sát kỹ những gì bạn đang làm, hoặc do tình trạng/hiện trạng transmitter của bạn! Vui lòng đừng tải hoặc sử dụng nếu bạn không đồng ý điều này!
