Scion FRS, Subaru BRZ - Rear Sway Bar (thanh cân bằng sau)

Đây là một rear sway bar cho Scion FRS, Subaru BRZ và Toyota 86. Nó nhẹ, dễ chỉnh, dải chỉnh cực rộng và chi phí làm khá rẻ. Bạn sẽ cần lắp các phần lại rồi hàn chúng với nhau để thành một cây bar hoàn chỉnh. Phần gia công duy nhất cho cây bar là hàn, cắt, khoan và ta rô (tapping). Bạn cũng sẽ cần endlinks; phần đó mình nói thêm ở cuối.

Mẫu này được thiết kế để làm bằng 4130 chromoly. Mình không heat treat cây của mình và tới giờ vẫn ổn. Tuy nhiên xe mình đang xài hệ thống treo khá cứng, nên nếu bạn dùng lò xo zin (stock springs) thì có thể sẽ bị gãy. Với thanh chính (main bar) mình dùng ống .625" x .058" wall, cho độ cứng khoảng 80–230 lb/in, so với thanh zin là 120 lb/in.

Cây bar này nhẹ hơn zin 1 pound, bạn có thể chỉnh setting chỉ với một cây cờ lê. Tổng chi phí của mình khoảng $150 cho tất cả.

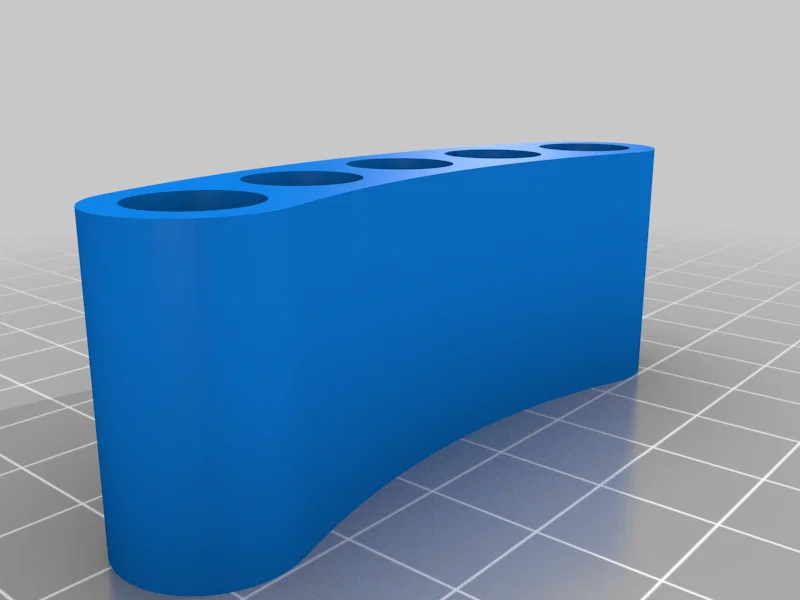

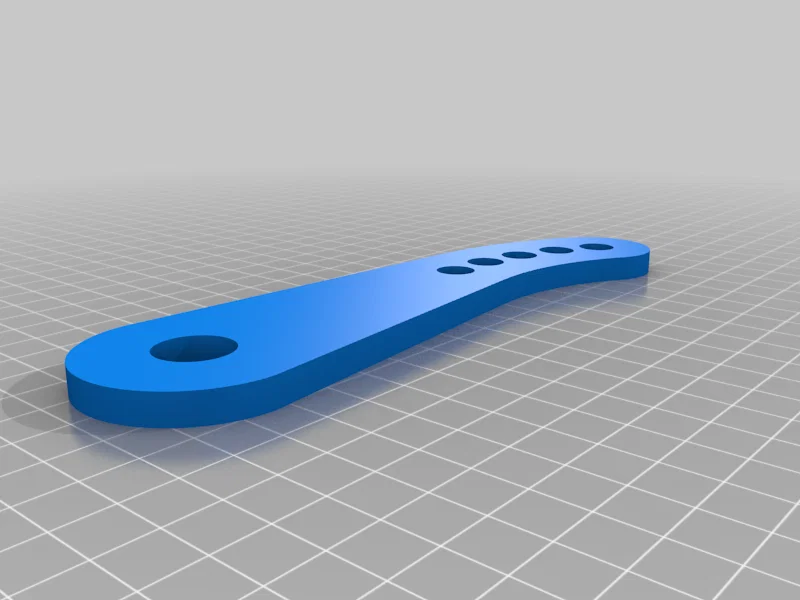

Bạn sẽ cần 2 cái “arm05” và 2 cái “nut01” cắt laser từ 4130 dày .25". Mình dùng dịch vụ sendcutsend, giá $57. File nut01 được thiết kế để ta rô ren 3/8-16 rồi hàn vào mặt sau của arm. In 3D cái tap guide để ta rô dễ hơn. Thật ra file nut01 là không bắt buộc phải làm. Nếu không muốn dùng, bạn có thể dùng đai ốc thường và dùng hai cây cờ lê để chỉnh.

Bạn cũng cần 40" ống 4130 đường kính ngoài 0.625" OD. Mình chọn độ dày thành ống 0.058", nhưng bạn có thể tăng/giảm nếu muốn cây bar cứng hơn hoặc mềm hơn.

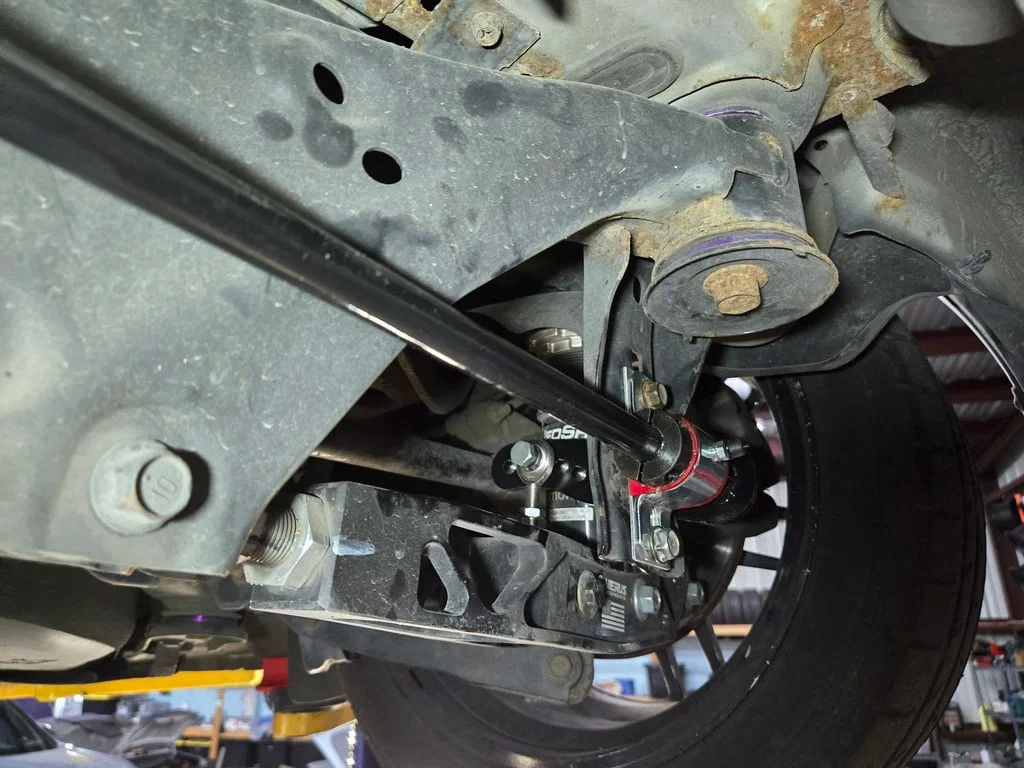

Mình hàn hai cái arm lên thanh bar cách nhau 38.5 inch (tính mặt trong tới mặt trong). Tuy nhiên mình khuyên nên hàn một bên trước rồi thử lắp lên xe để chốt kích thước cuối cùng. Khoảng cách này có thể thay đổi tùy theo endlinks, endlink spacers và LCA bạn đang dùng. Lưu ý là bạn muốn endlinks hơi nghiêng vào trong một chút (2–4 độ) sao cho phần trên của endlink (gắn vào arm) nằm vào trong hơn phần dưới (gắn vào LCA). Điểm gắn phía dưới sẽ dịch vào trong khi xe ở chiều cao vận hành (static ride height).

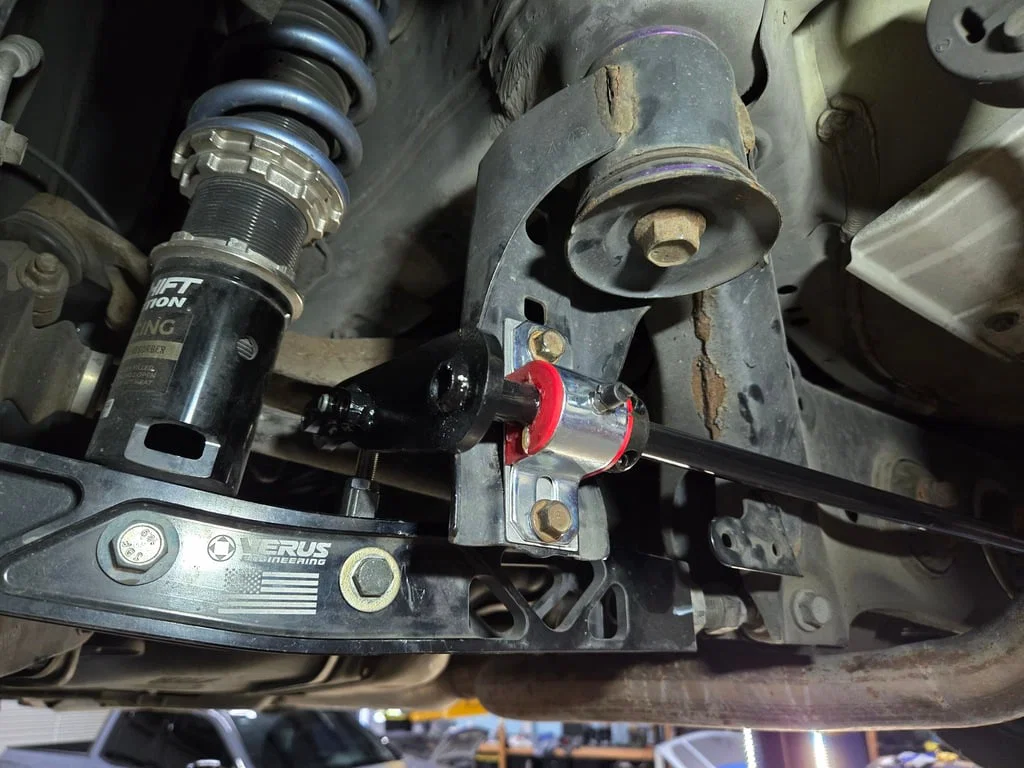

Về sway bar brackets và bushings, mình dùng Prothane 19-1152.

Bạn cũng cần làm một backing plate cho phần brackets. Nếu nhìn chỗ bracket của sway bar zin bắt vào thì bề mặt đó không phẳng. Mình dùng tấm nhôm 7075 dày 3mm (có thể mua trên eBay, tìm “3mm 7075 plate”) giá khoảng $4. 7075 là loại nhôm cấp hàng không vũ trụ, rất cứng và nhẹ. Mình chỉ cắt bằng cưa vòng (band saw) rồi khoan lỗ thủ công.

Cuối cùng, bạn cần vài cái 5/8 split shaft collars. Mình mua trên eBay. Khuyên nên mua và dùng 4 cái.

Tới đây là xong phần bar, giờ bạn phải làm endlinks. Mình dùng loại Summit SUM-MSM6 và SUM-MSF6, còn spacer thì mình tiện vì sẵn có máy tiện. Với một số bạn thì có thể dễ hơn nếu mua bộ thương mại có sẵn. Chỉ cần đảm bảo nó tương thích với đai ốc 3/8-16.

Nếu bạn dùng endlinks có thể chỉnh chiều dài, hãy chỉnh về 80mm tính tâm-tới-tâm (center to center).
