Máy dán vinyl wrap điện thoại bằng hút chân không (bản in 3D)

Ok, đây là phiên bản in 3D của cái máy dùng lực hút chân không để dán vinyl wrap lên điện thoại. Đây là video máy hoạt động:

Ngoài phần in 3D, mình còn cần dùng một mũi taro ống 1/8 và một đầu nối ống bằng đồng (brass) — mấy món này ra cửa hàng vật tư/đồ sửa nhà là mua dễ. Sau đó bạn nối bơm hút chân không (vacuum pump) vào đầu nối và tạo chân không. Nếu bạn đang có sẵn bơm hút chân không dùng cho hệ thống điều hòa (AC) hoặc bộ hút để xả gió thắng xe (bleeding brakes) thì dùng rất ngon!

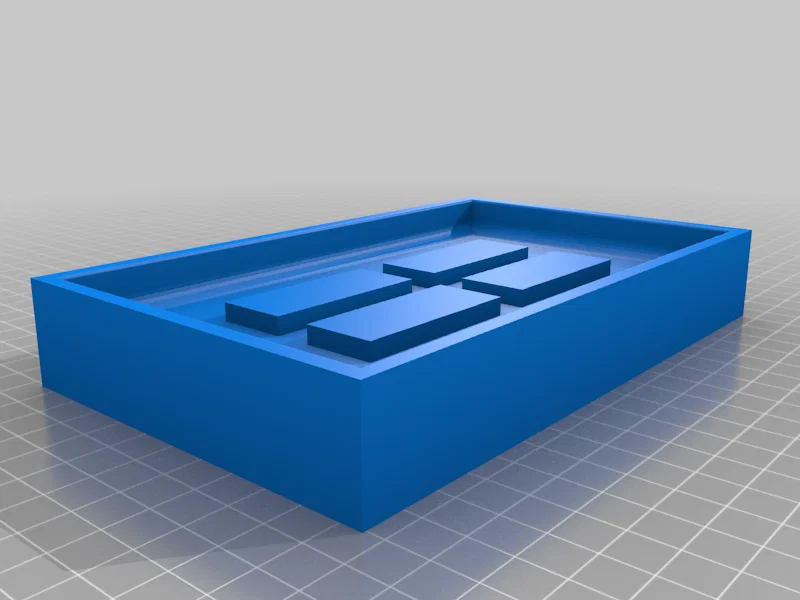

Bản CAD mình vẽ chỉ là bản nháp, dùng được nhưng còn cải thiện được. Kích thước hiện tại chỉ đủ cho điện thoại cỡ trung. Nếu máy bạn là loại màn lớn thì cần scale up thiết kế. Ngoài ra, cái gờ ngoài ở phần trên có vẻ hơi hẹp; nới rộng ra để tăng diện tích tiếp xúc sẽ giúp miếng vinyl bám tốt hơn.

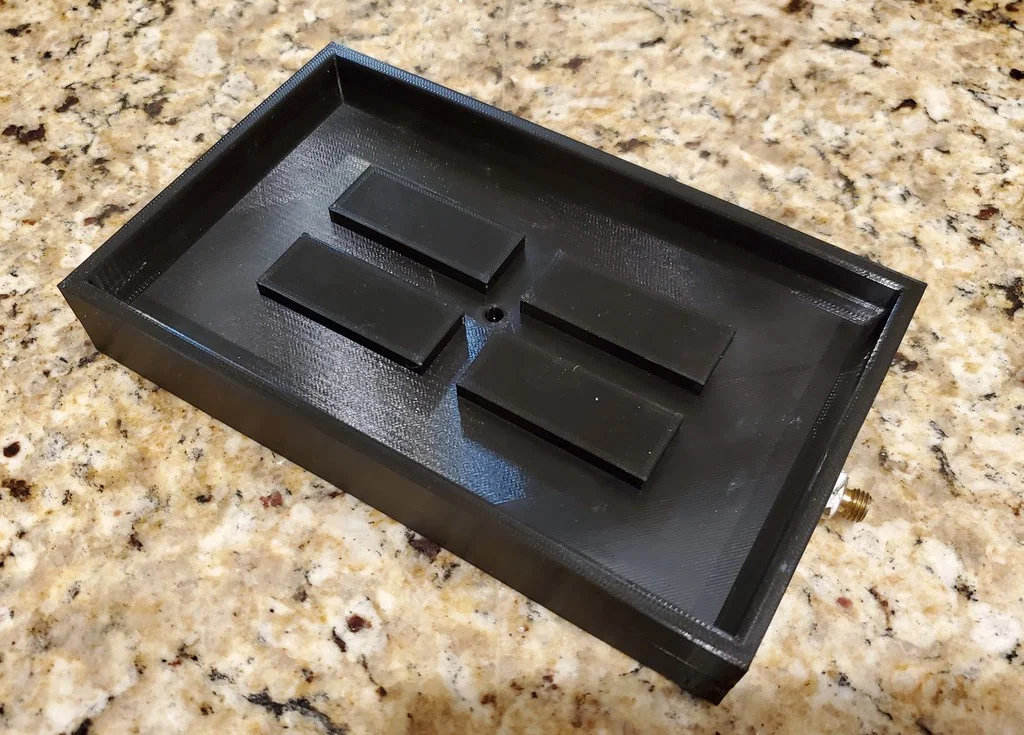

Vì lý do nào đó, dù mình có thiết kế ren đầy đủ cho cổng gắn đầu hút trong Fusion 360, lúc in ra thì ren bị mất sạch và lỗ phải taro tay. Mình quấn khá nhiều băng tan (telfon/teflon tape) và dùng thêm keo teflon (teflon paste), vậy là cũng đủ để kín tương đối giữa đầu nối đồng (brass fitting) và phần PLA đã được taro.
