The Cuckoo clock – Nắp che BTT EBB36
Nắp che EBB36 phong cách Voron, dáng bo tròn “Cuckoo clock”. Có 2 bản Pocket (25.6 mm, M3×25) và Grandfather (41.6 mm, M3×30), hỗ trợ BCSH/SCSH. In Voron profile với PET-G/PCT-G hoặc ASA/ABS.
Mô tả
Vì EBB36 có kiểu dáng bo tròn nên mình quyết định “nhúng” (và hình như là lún luôn) theo motif này.
Sau nhiều tiếng cắm mặt trong CAD và không đếm xuể bao nhiêu lon nước tăng lực, cuối cùng món “kỹ thuật” này cũng ra đời. Đặt tên đúng bài là Cuckoo clock, dành cho “con cu” đã làm ra nó.
Có 2 phiên bản:

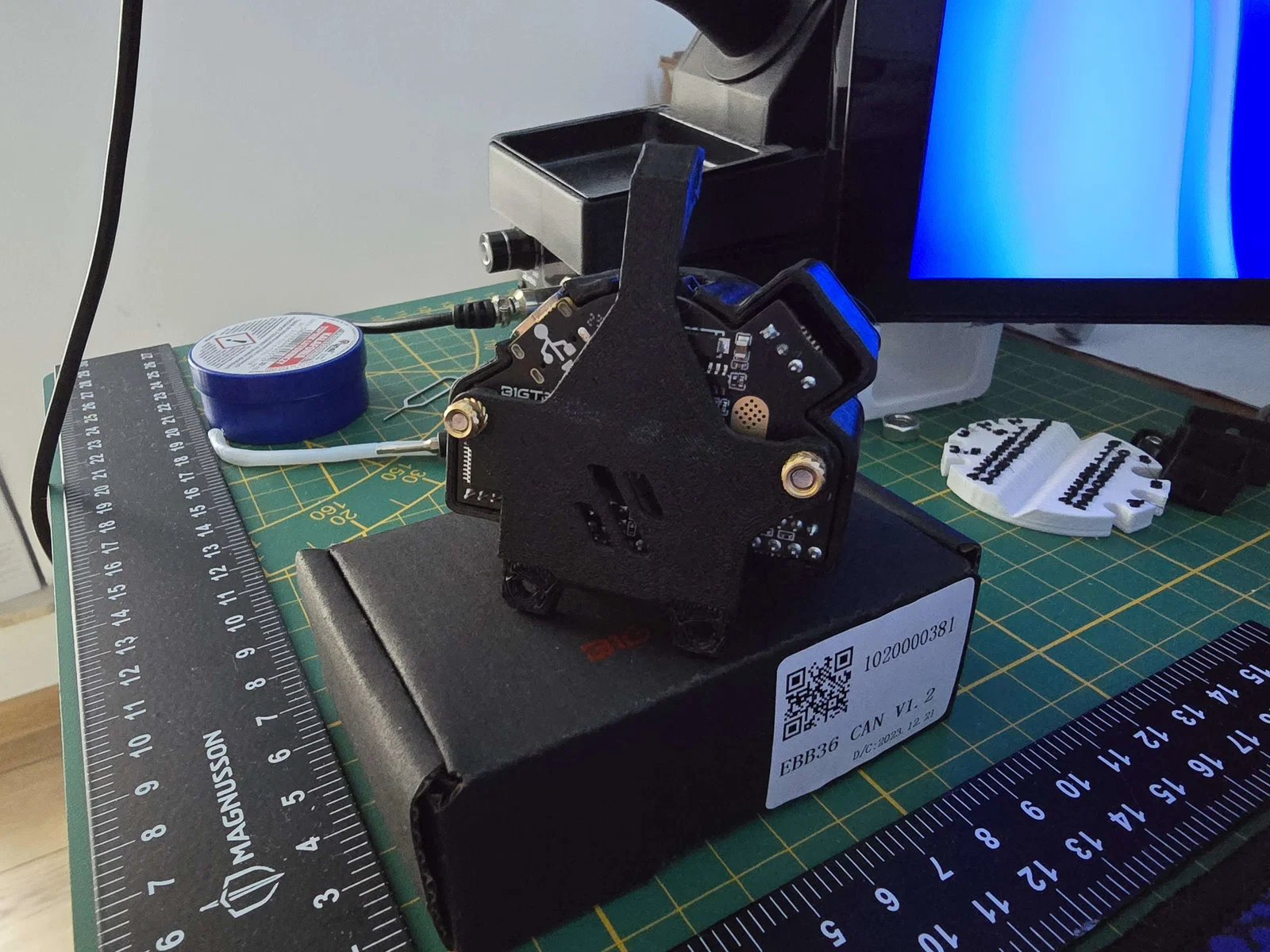

Pocket Cuckoo – ưu tiên gọn gàng, vẫn đẹp và còn dư chỗ để đi dây cho đàng hoàng. Tổng chiều cao 25.6 mm, bắt bằng M3×25.

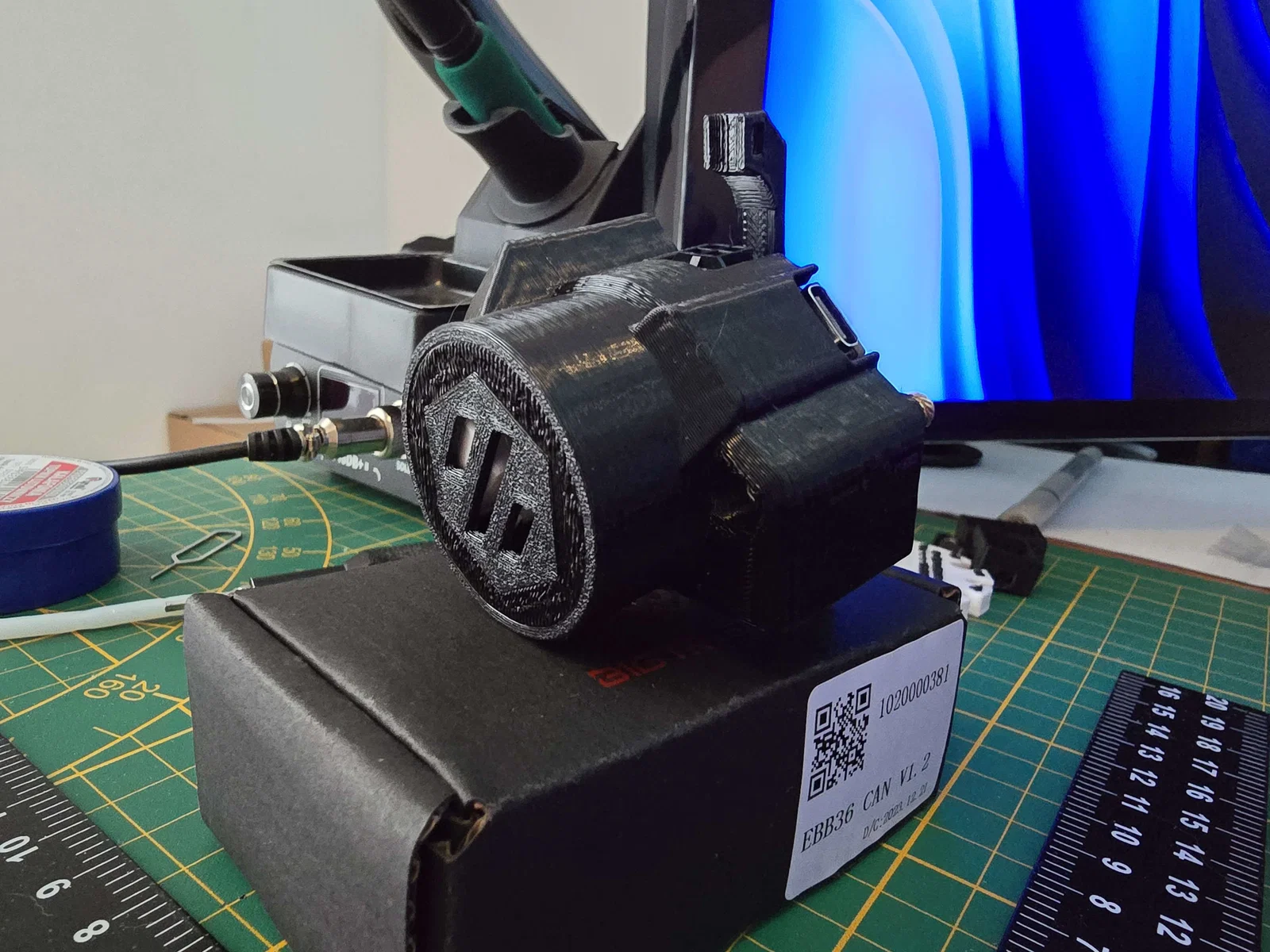

Grandfather's Cuckoo – bản cover “full size”, có chỗ chứa cả mớ dây kiểu mì gói/ổ chuột do đi dây thiếu gọn (giống của mình). Nhưng cao tới 41.6 mm nên không phải chỗ nào cũng vừa; bắt bằng M3×30.
Bạn có thể dùng vít đầu BCSH hoặc SCSH.
In theo Voron profile (có thể để 20% infill, nhưng các setting khác thì nên giữ đúng) với nhựa đủ chịu nhiệt (PET-G/PCT-G cho máy open air và ASA/ABS cho máy enclosed).
Cắm hết dây vào EBB36: dây motor đi qua khe phía trên, phần còn lại cho xuống toolhead. Sau đó đậy cover lên và siết vít lại.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
