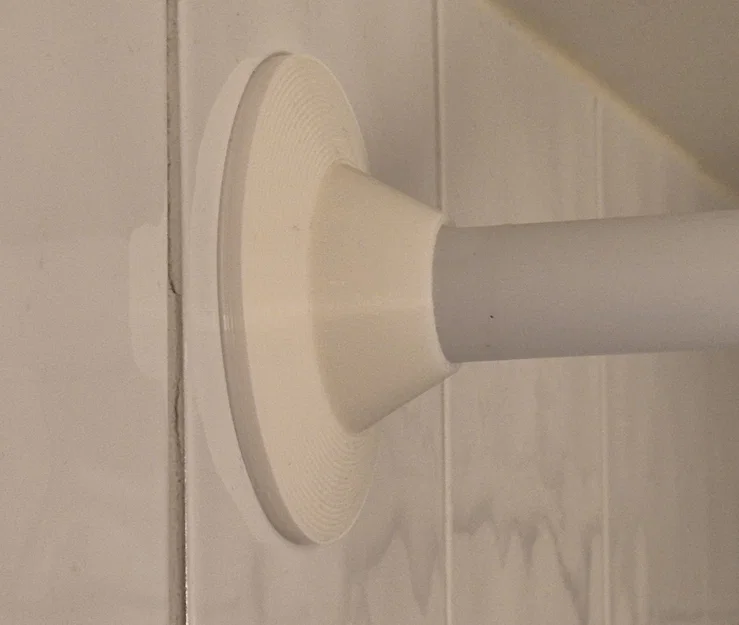

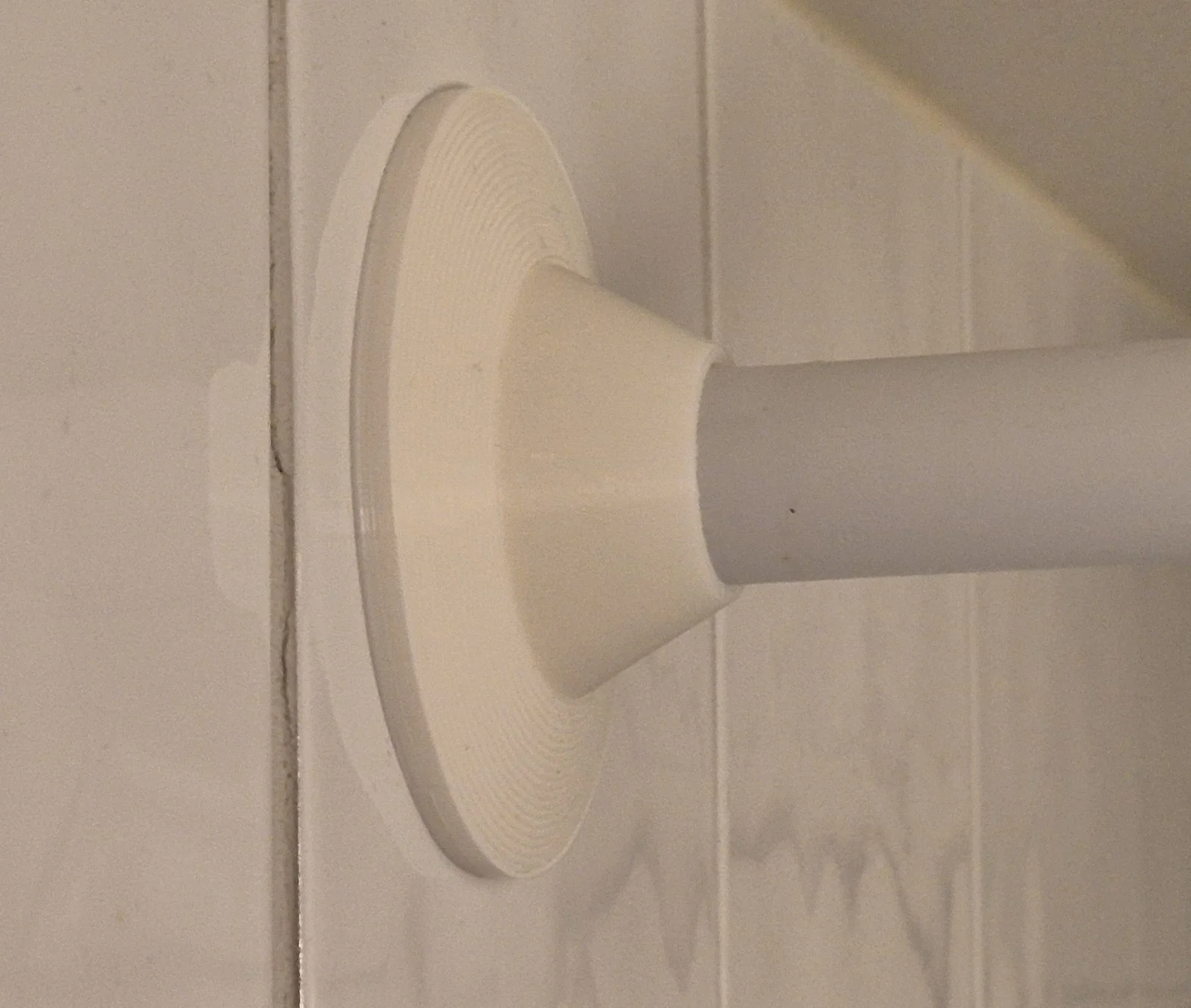

Bộ giá đỡ thanh treo rèm tắm (25/22 mm)

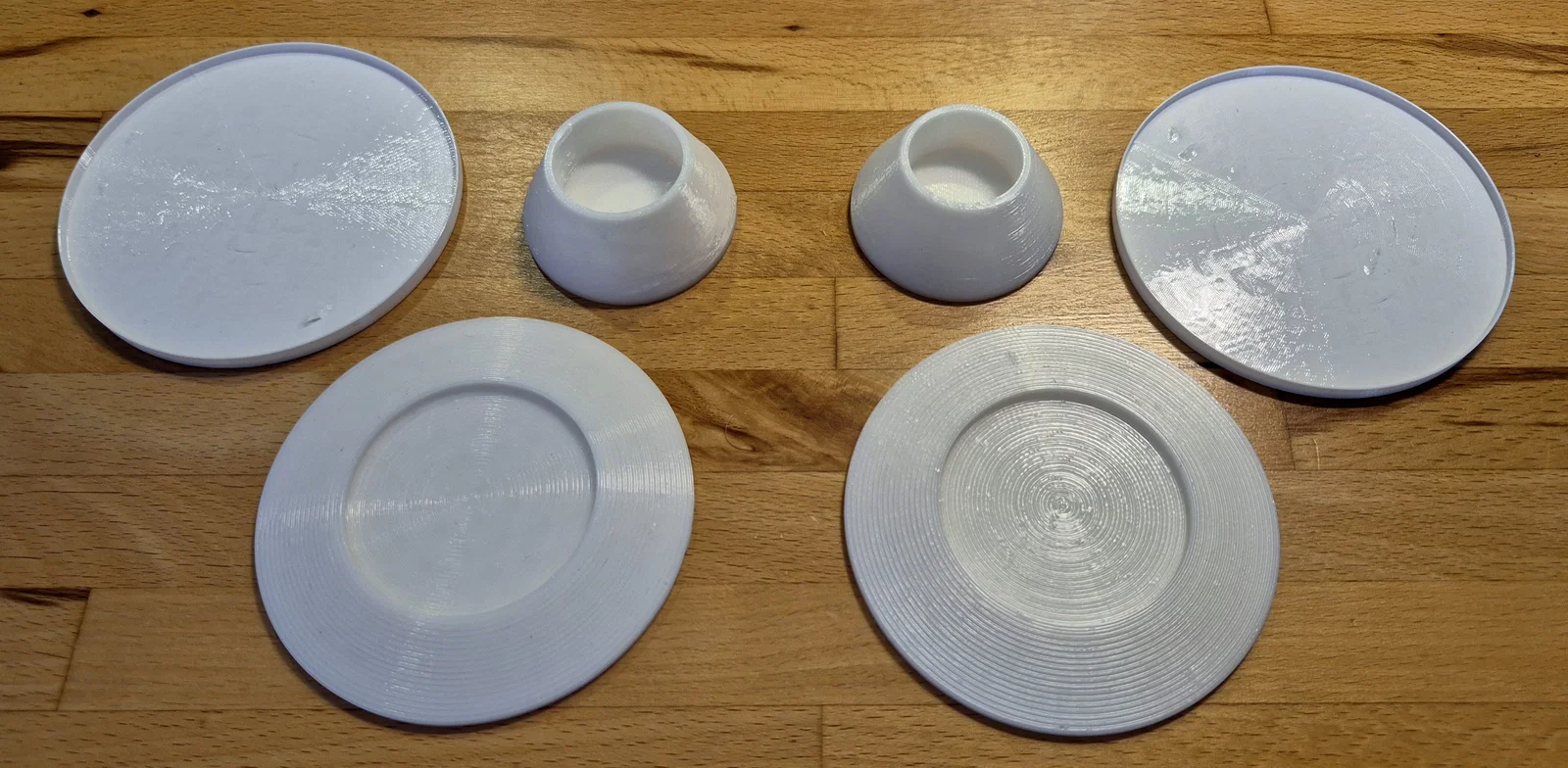

Giá đỡ ma sát 3 mảnh cho expanding shower curtain rod đường kính ngoài 25/22 mm. Phần tì tường in TPU để bám chắc, phần còn lại in PLA. Hợp in nozzle 0.4 mm, kèm gợi ý setting.
Mô tả
File FreeCAD cũng có sẵn.
Mẫu này hợp với các loại expanding shower curtain rod có đường kính ngoài 25 mm và 22 mm. Các phần tiếp xúc với tường nên in bằng TPU để tăng độ bám và cần ít lực hơn. Các phần còn lại dùng PLA là đủ.
In rất ổn với nozzle 0.4 mm trên Ender 3 V3 SE. Thiết lập in không quá “khó tính”, nhưng mình có vài khuyến nghị như bên dưới.

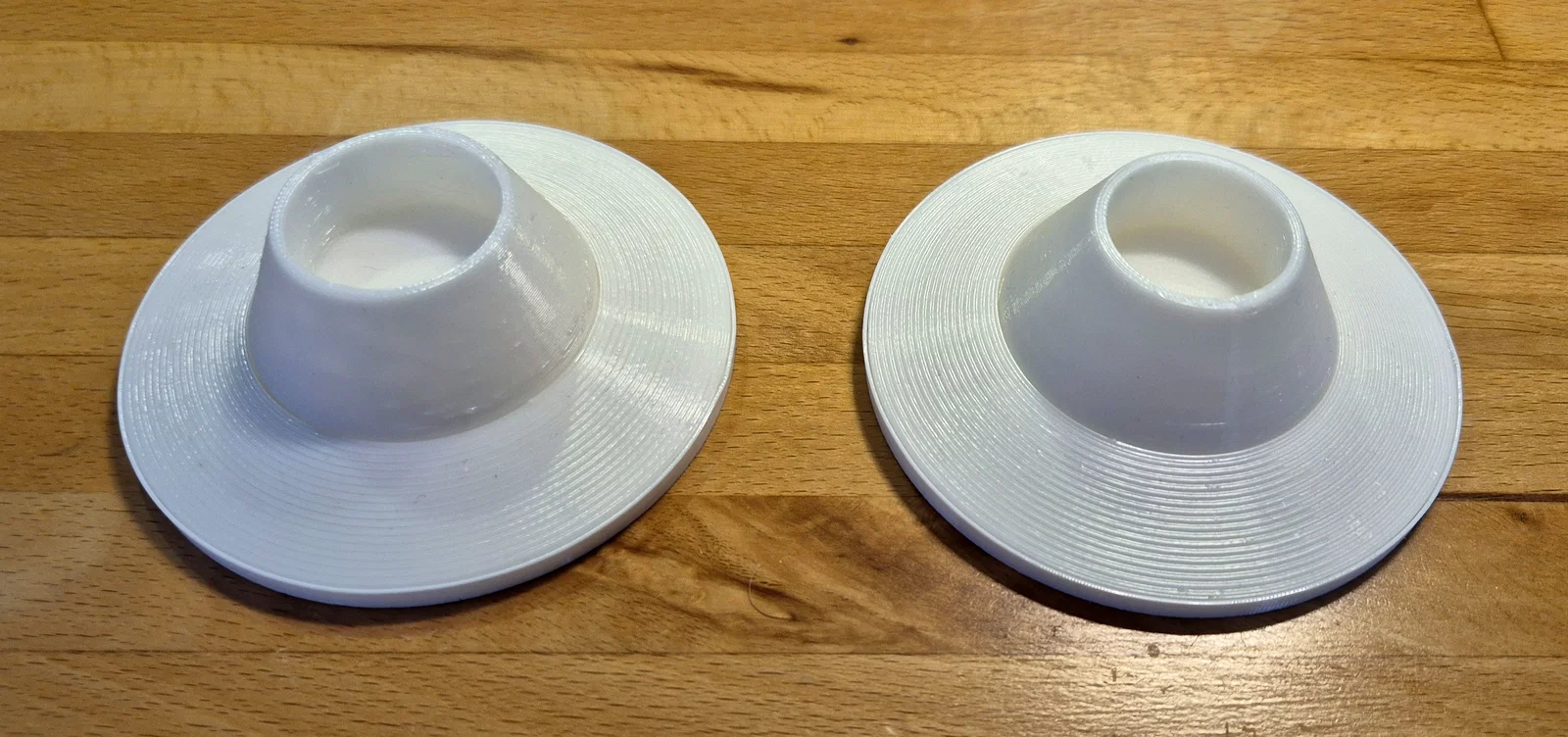

Shower curtain rod holder-Holder22mm
Shower curtain rod holder-Holder25mm
Đây là các holder kẹp/đỡ cho ống, cần 1 cái mỗi loại. Các phần này nên in bằng PLA hoặc vật liệu cứng tương đương. Thời gian in khoảng 40 phút.
Setting
Value
Remark
Layer height
0.28 mm
Mục đích thuần chức năng, độ dốc khá lớn nên layer height có thể để cao; nhưng nếu muốn bề mặt mịn hơn thì giảm xuống.
Top layers
6
Phần trên và dưới chịu lực nén, và mặt trên tiếp xúc với đầu ống, nên tốt nhất tăng thêm vài lớp ở đây.
Bottom layers
6
Top/bottom pattern
Zig zag
Đầu ống sẽ ép lên lớp top, nên dùng concentric top có thể không hay.
Bottom layer initial pattern
Concentric
Tuỳ sở thích cá nhân – thường in nhanh hơn một chút.
Infill density
20%
Phần này chịu tải theo nhiều chiều, nên tăng infill lên cũng đáng.
Adhesion
None
Speed
90-45 mm/s
Hoặc tuỳ theo vật liệu & máy in.
Shower curtain rod holder-Foot
Phần foot cho hai holder, cần 2 cái, và nên in PLA vì đây là phần chịu lực. Thời gian in khoảng 1 giờ mỗi cái.
Setting
Value
Remark
Layer height
0.28 mm
Thuần chức năng nên layer height có thể để khá cao. Độ dốc của phần này khá thoải nên nếu không muốn thấy “bậc” (plateaus) rõ thì giảm layer height.
Infill density
20%
Phần này chịu lực nén theo trục Z, nên đừng tiết kiệm infill.
Infill pattern
Cubic
Mẫu xếp lớp đơn giản là đủ vì tải chỉ theo một hướng.
Speed
90-45 mm/s
Hoặc tuỳ theo vật liệu & máy in.
Shower curtain rod holder-Sole
Phần này hơi đặc biệt vì được in bằng TPU 95H. Cần 2 cái, mỗi cái in khoảng 1 giờ. Nó được thiết kế để bám tường và bị nén một chút, nên một số tham số được chọn theo mục tiêu đó.
Setting
Value
Remark
Layer height
0.2 mm
Top layers
3
Mình giảm top/bottom để tăng thêm infill và giúp nén tốt hơn. Mặt trên có thể không đẹp nhất, nhưng cũng không thấy được.
Bottom layers
3
Infill density
10%
Cần để khá thấp để dễ nén.
Infill pattern
Gyroid
Có lẽ nên chọn pattern mà mỗi lớp hơi lệch nhau để cải thiện khả năng chịu nén của mẫu.
Adhesion
None
Speed
60-20 mm/s
TPU thì chậm sẽ tốt hơn..
Cooling
25%
