Mount USB-C gắn dưới bàn (USB-C Under-Desk Mount)

_LƯU Ý: đây là v2 của

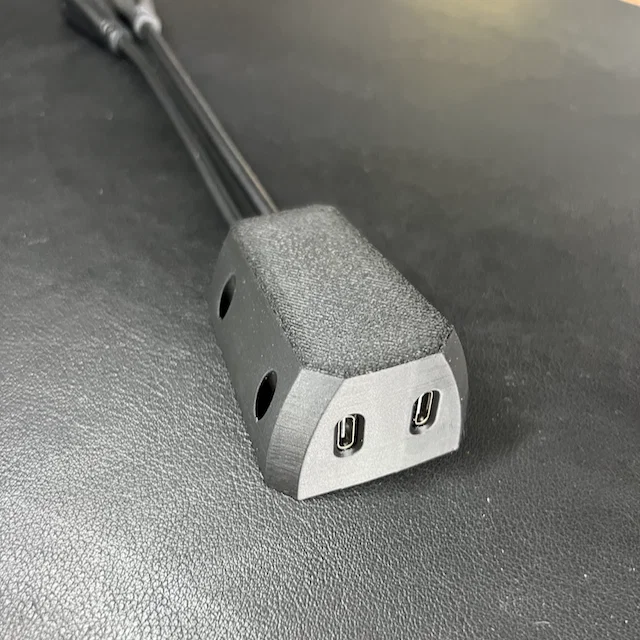

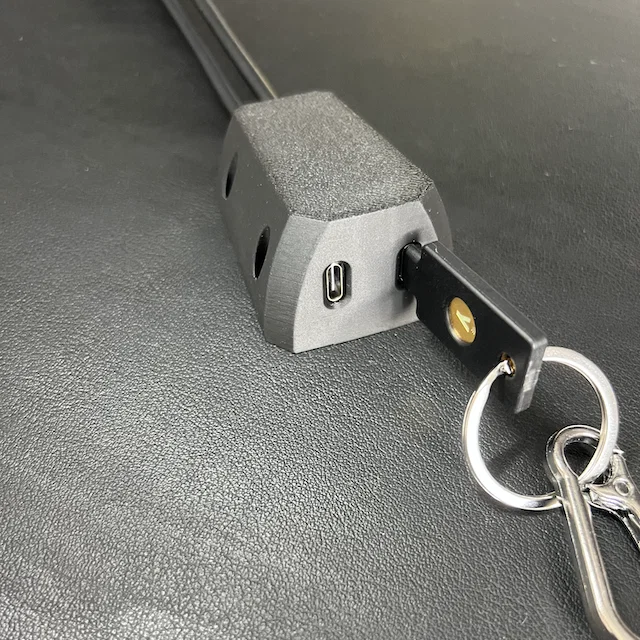

Một ngàm/mount USB-C gắn dưới mặt bàn được in 3D, dùng cho nhiều thiết bị USB-C khác nhau như YubiKey, dây sạc, USB-C stick, v.v.

Các bộ phận

1. Mount: Phần chính để bắt vào mặt dưới của bàn.
2. Clamp: Một cái kẹp nhỏ đặt bên trong mount để cố định dây cáp USB-C extension (phần này là mới ở v2).

Hướng dẫn in, BOM & lắp ráp

• Filament: bạn thích loại nào cũng được (mình dùng PLA tiêu chuẩn)
• Thời gian in: với máy in trung bình, dưới 1 giờ (~45 phút trong trường hợp của mình)
• Supports: không cần, cứ in như vậy (mình chỉ dùng một ít tree support nhỏ cho phần clamp vì nó nằm bên trong mount)

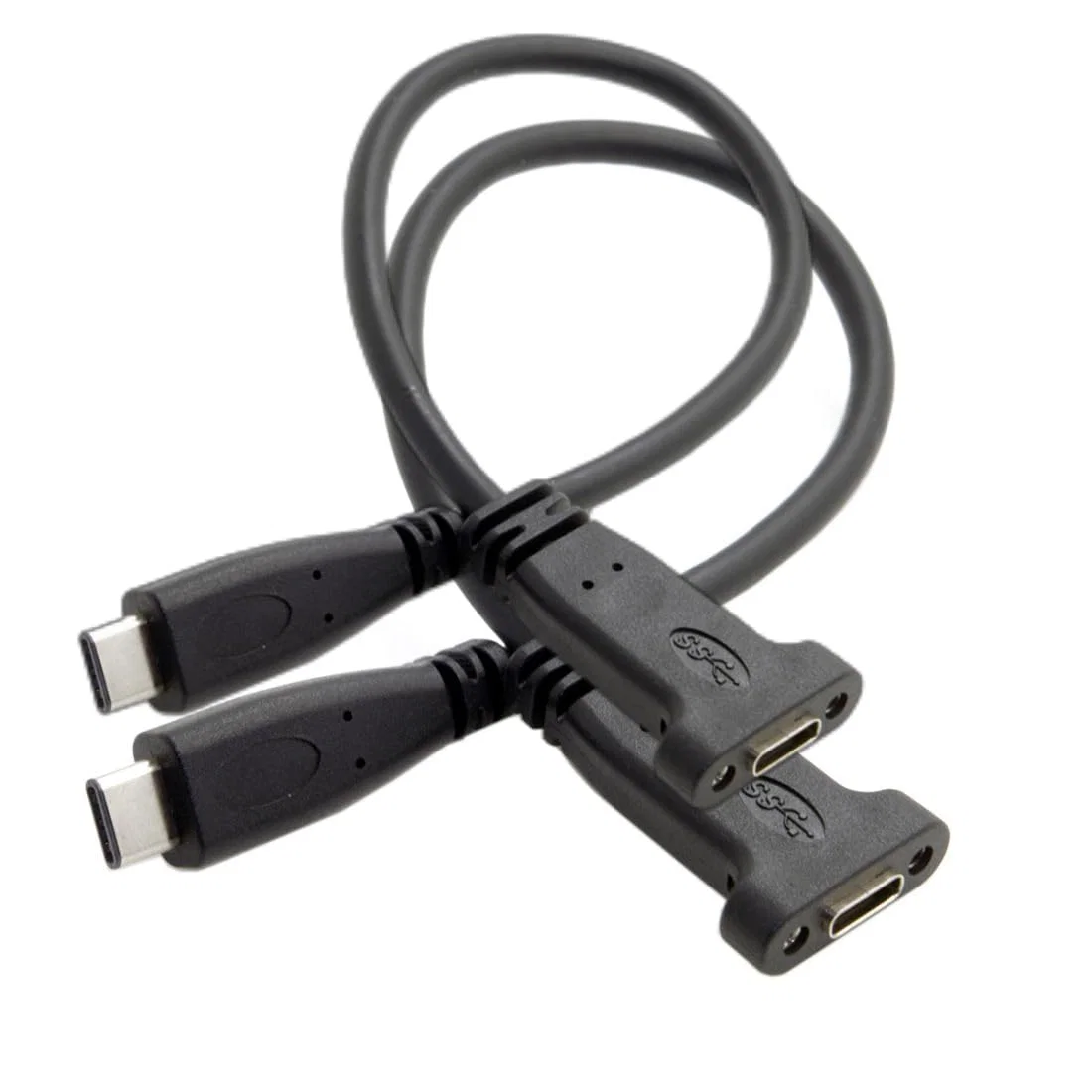

• Cáp: 2x “USB C extender Female to Male with screw mount” được bắt vít vào mount. Cáp của mình là USB 3.1 gen 2 (10 Gbit/s). Mình đặt mua dạng pack trên Amazon: https://www.amazon.de/dp/B0D8SGMGT3. Mấy sợi này chỉ dài 20 cm, nên bạn sẽ cần thêm dây extender nối về máy.
• Vít:
  • 4x M3x16 vít gỗ đầu chìm (countersunk / flat head) để bắt mount vào mặt dưới bàn. Đường kính ngoài của đầu vít là 5.5 mm. Mount được thiết kế để vừa đầu vít countersunk đúng đường kính này hoặc nhỏ hơn. Dĩ nhiên bạn có thể dùng chiều dài vít bất kỳ, miễn là loại countersunk, đường kính đầu vít ≤ 5.5 mm và chuẩn M3.
  • tất cả cùng một loại: vít đầu trụ (cylinder screw head) lục giác trong (internal hex)
    • 2x M2.5x20 – mỗi con cho mỗi ren hướng xuống (bottom-facing) của cáp USB-C extension để cố định chúng trong mount
    • 2x M2.5x16 – mỗi con cho mỗi ren hướng lên (top-facing) của cáp USB-C extension để cố định chúng trong mount thông qua clamp
    • 1x M2.5x8 – để cố định clamp vào mount
• Khác:
  • Một cây lục giác (allen key) dài (khâu lắp hơi khó một chút…)

Lắp ráp

1. In mount và clamp.
2. Ở bên trong, tại phần đáy của mount có một thanh ngang với hai lỗ cho vít M2.5x20. Vặn mồi (pre-screw) hai con này trước (nếu bị hơi lệch cũng không sao, vì lỗ được thiết kế hơi nghiêng có chủ ý).
3. Luồn cả hai cáp USB-C extension vào các khe cắt trên mount rồi siết cố định bằng hai vít M2.5x20 đã vặn mồi. Bạn sẽ cần dùng allen key. Nếu mọi thứ canh đúng, vít 20mm sẽ nằm phẳng (flush) với thanh ngang.

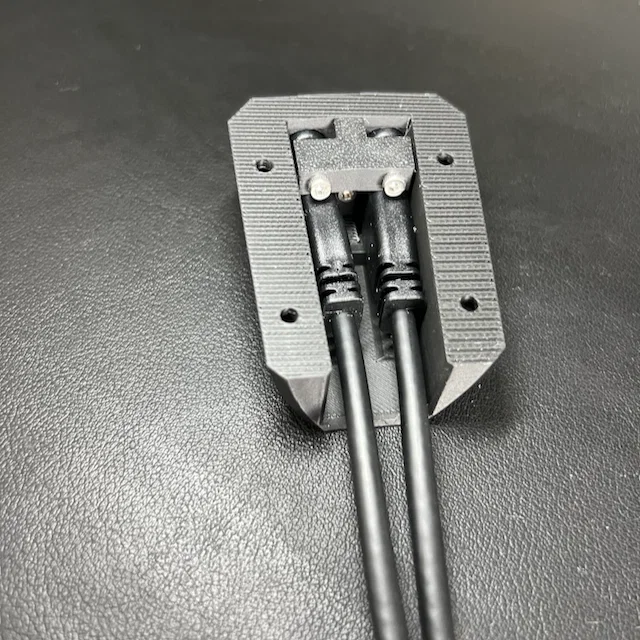

4. Vặn mồi clamp với vít M2.5x8. Sau đó nhét clamp vào trong mount, nằm giữa hai sợi USB-C extension. Cuối cùng siết chặt vít M2.5x8 để cố định clamp vào mount.
5. Sau cùng, dùng vít M2.5x16 bắt qua clamp vào mount để siết các ren hướng lên (top-facing) của hai cáp USB-C extension.

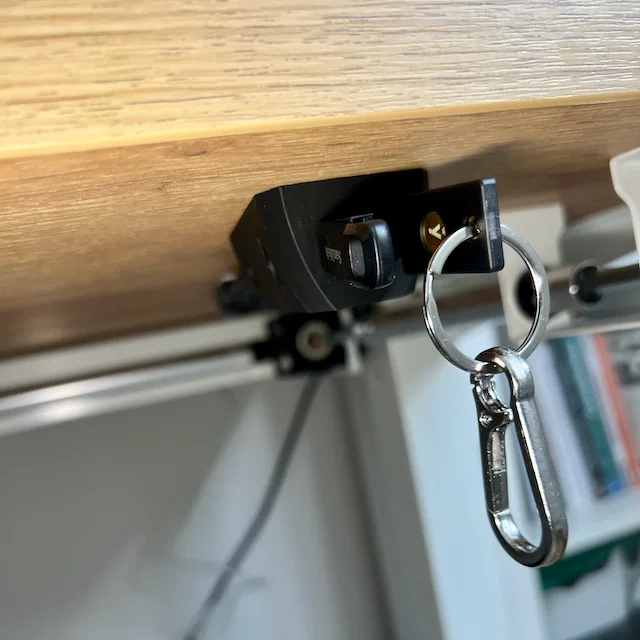

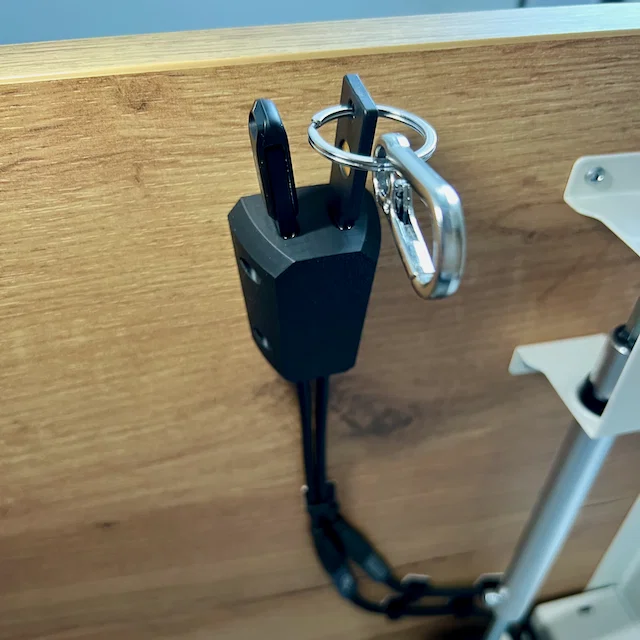

Giờ bạn có thể bắt mount vào mặt dưới bàn bằng vít M3x16.

Trước khi khoan lỗ lên bàn: Các lỗ cho vít M3 được thiết kế nghiêng nhẹ 10 độ. Cách này giúp giảm kích thước các lỗ khoét (pocket holes) ở hai bên mount. Với mình thì khoan hơi xéo một chút chạy rất ổn. Ngoài ra, bạn cũng có thể dùng template in ra để canh vị trí khoan.
