Bộ vỏ sạc nhỏ giọt cho pin 9V NiMH
Tự tay in bộ vỏ cho mạch sạc nhỏ giọt pin 9V NiMH của bạn. Thiết kế sử dụng nhựa ABS bền bỉ, kết hợp cùng các linh kiện USB-C và vít M3 để cố định chắc chắn, giúp việc sạc pin trở nên gọn gàng và an toàn hơn.
Mô tả

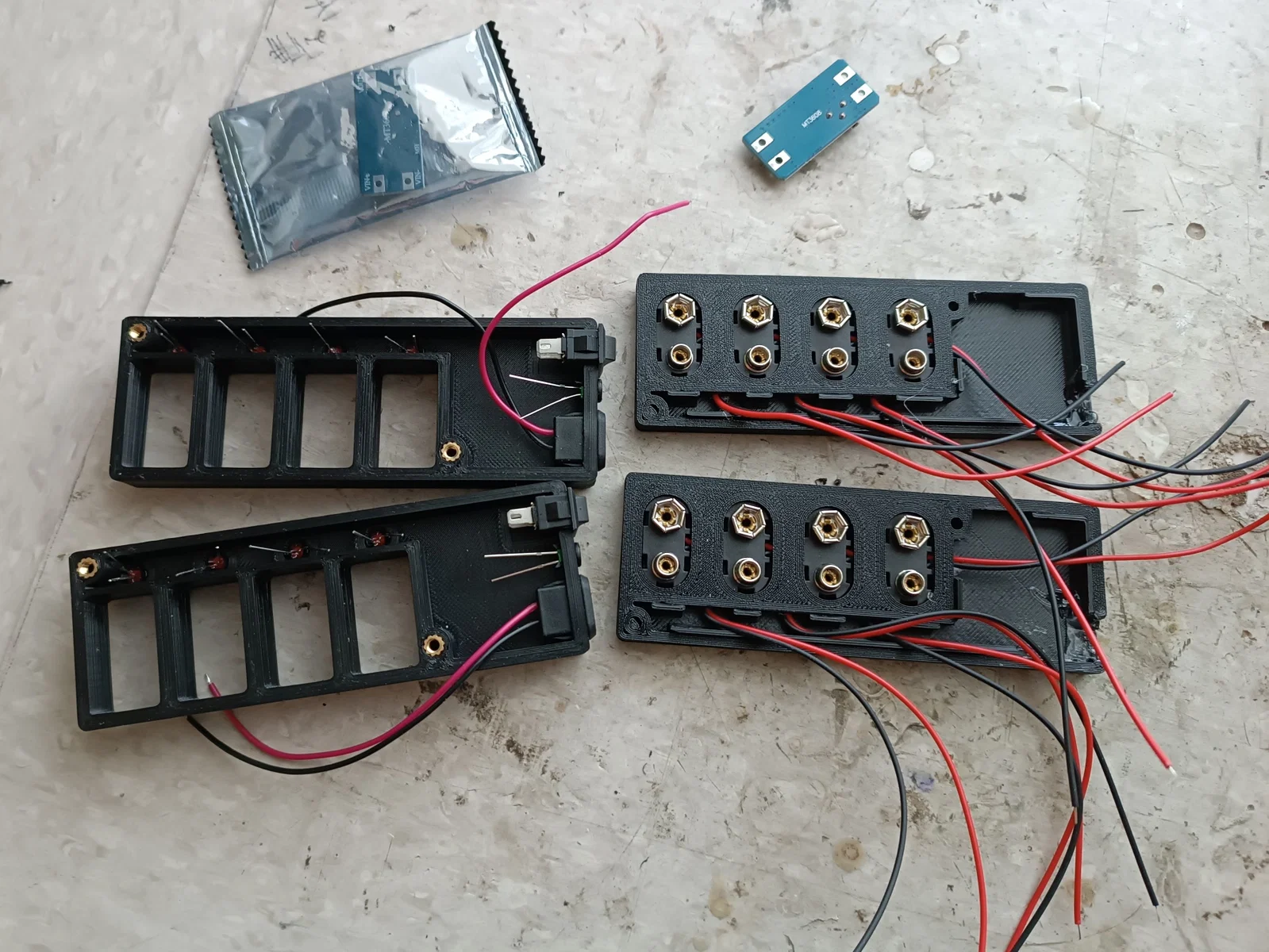

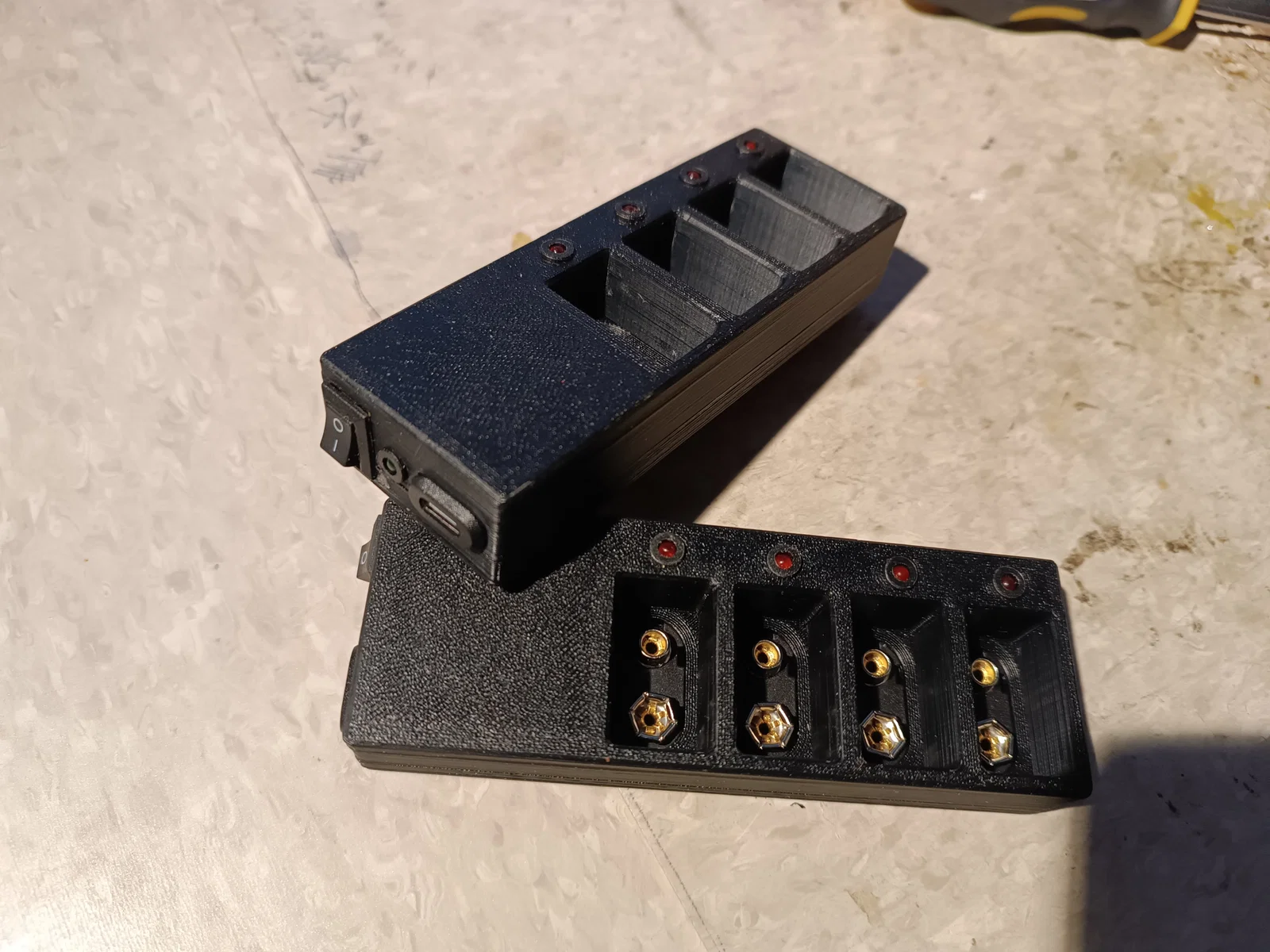

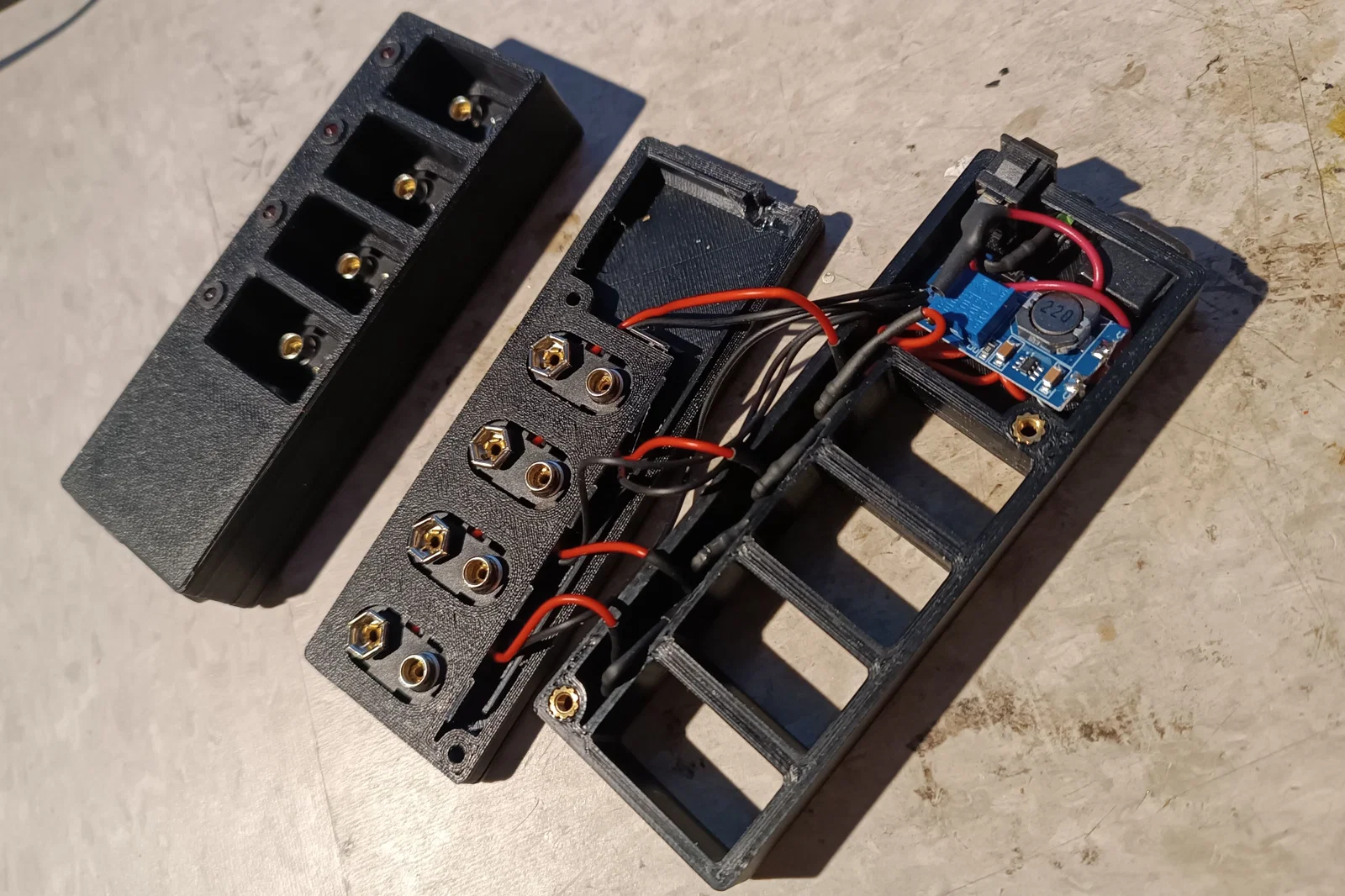

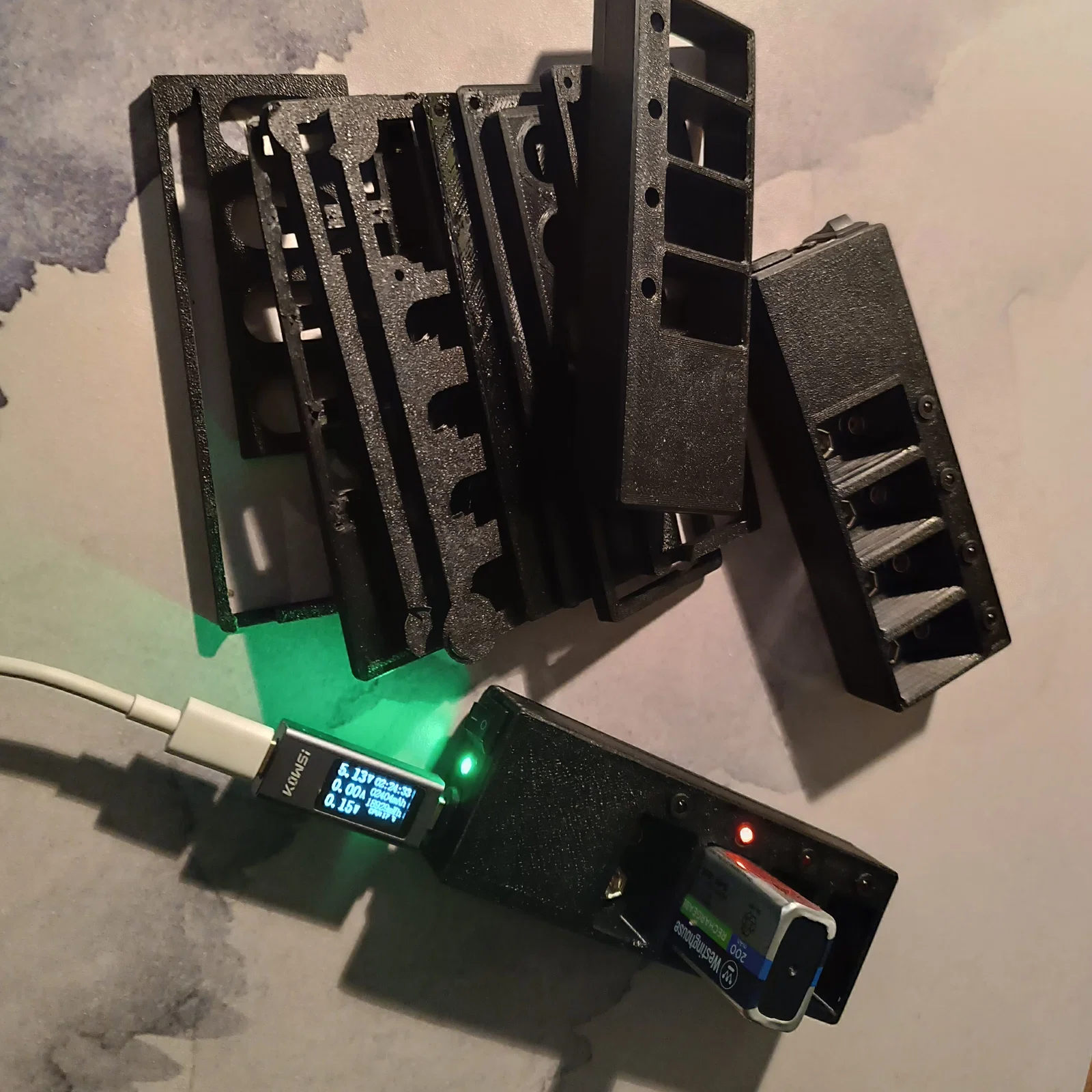

Lưu ý: Không nên sạc nhỏ giọt (trickle charging) pin 9V NiMH trong thời gian quá dài. Trong ví dụ của mình, mình sử dụng quy trình: đầu vào USB-C → công tắc → mô-đun tăng áp (boost module) → điện trở → đèn LED → khe cắm pin. Điện áp và điện trở được thiết lập để đạt dòng điện tối ưu (thấp) trong quá trình sạc và duy trì mức cực thấp khi pin đã đầy. Tất cả các bộ phận đều được in bằng nhựa ABS màu đen, mình có sử dụng thêm hai miếng đệm nhiệt (heat inserts). Để cố định các bộ phận lại với nhau, mình dùng vít M3 đầu âm (độ dài từ 10 đến 18 mm). (Hình ảnh lắp ráp là phiên bản in cũ hơn). Đường dẫn linh kiện: Đầu nối USB-C (AliExpress) Đầu nối pin 9V
