Khối Rubik xéo Angled Twisty Puzzle Cube 1x3x4

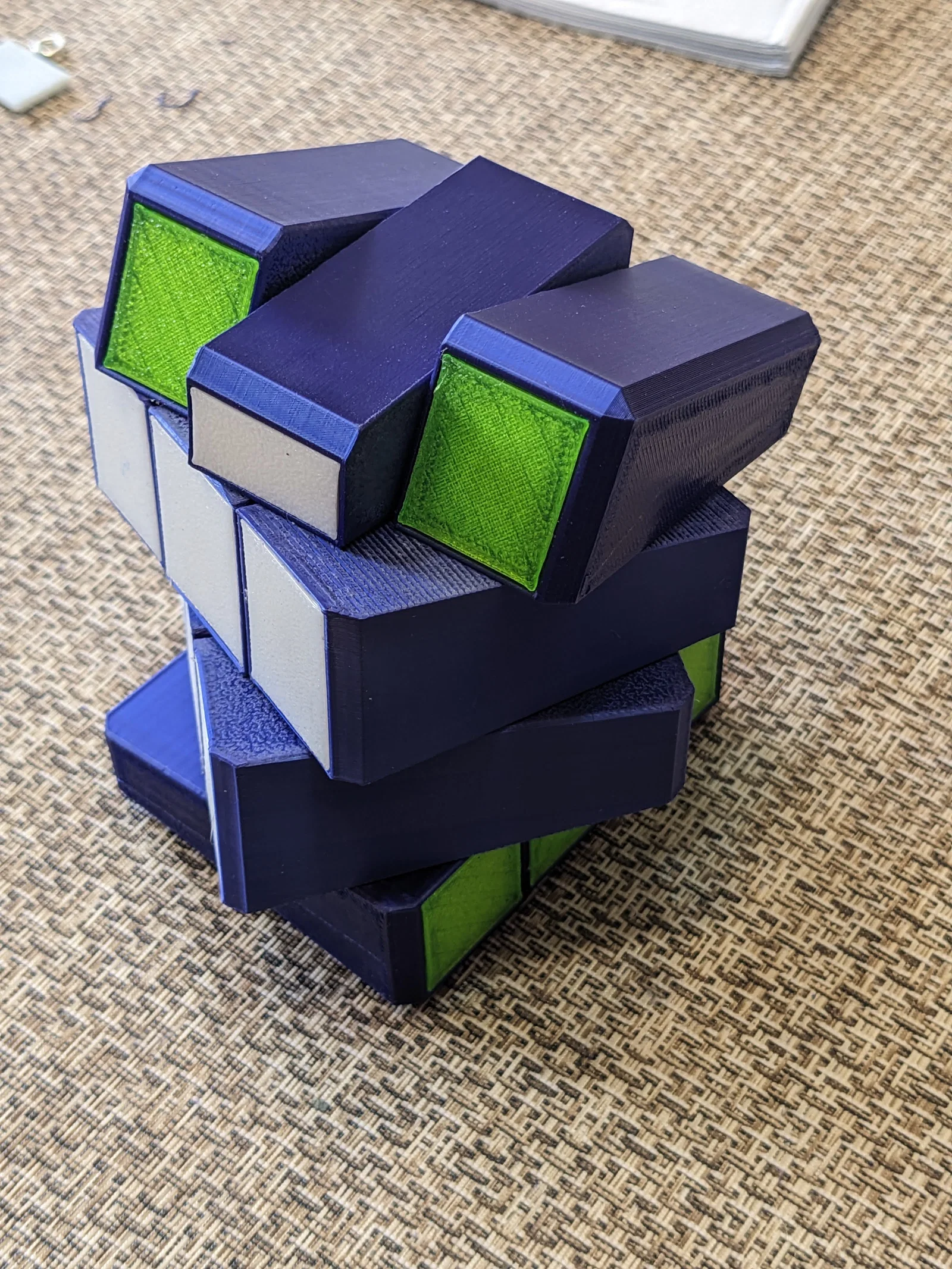

Puzzle này khá dễ giải vì chỉ là khối 1x3x4. Nhưng hai đường cắt xéo tạo thêm một “twist” nên vẫn có chút thử thách, đồng thời cũng tạo ra vài hình dạng nhìn khá thú vị.

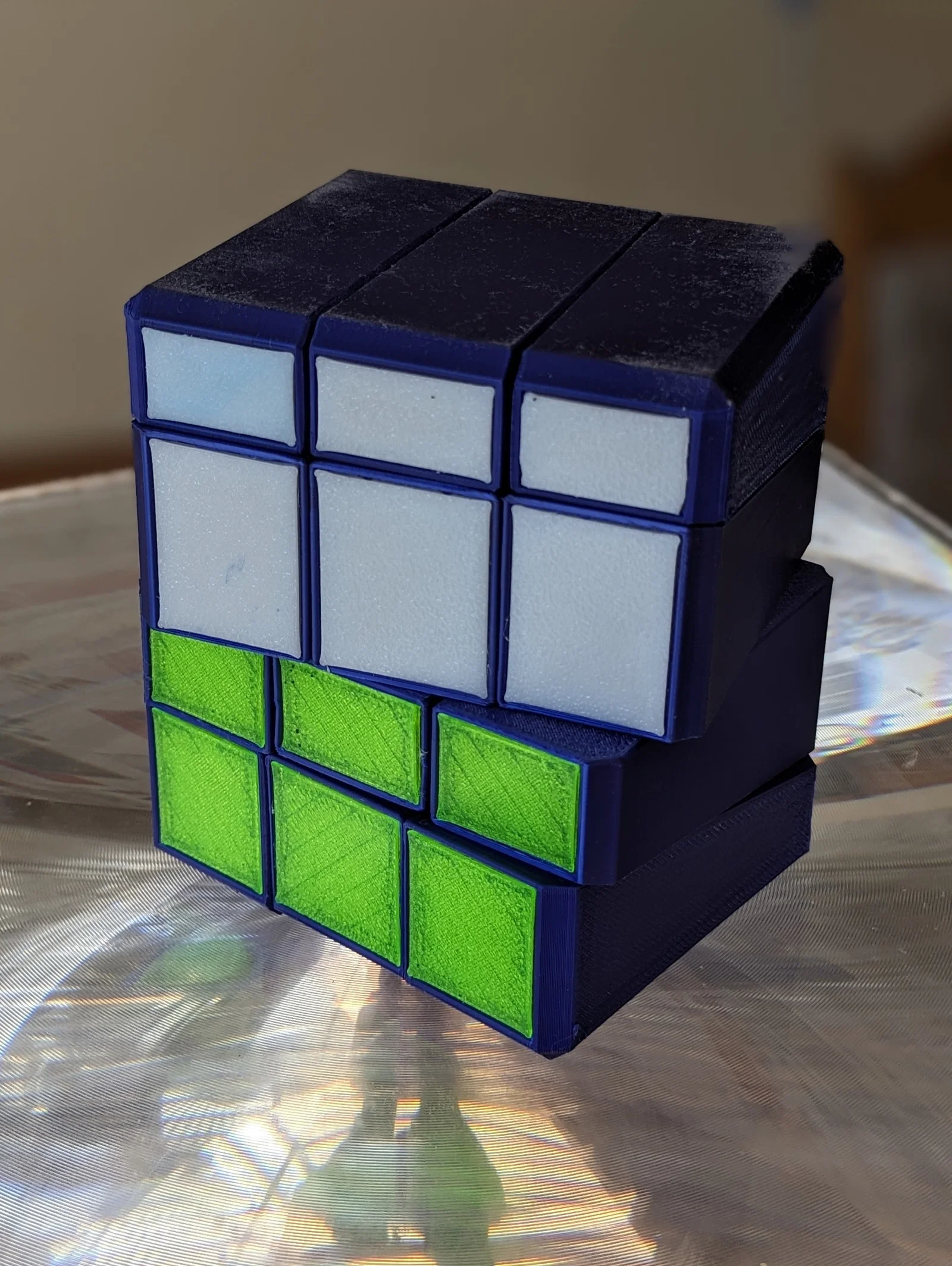

Các mặt ngoài nên búng vào khớp, dù có thể cần chấm keo nhẹ. Mình in các mặt bằng TPU và phần còn lại của khối bằng PLA. In các mặt “a” một màu và các mặt “b” một màu khác.

Một số chi tiết sẽ cần supports (những chi tiết ở build plate 1 trong file 3mf).

Lắp ráp

Tìm một con vít gỗ dài 10–20mm, đầu vít không lớn hơn 8mm. Khoan rộng lỗ ở chi tiết trung tâm p8 sao cho đường kính chỉ nhỏ hơn đường kính vít của bạn một chút. Lỗ ở chi tiết p5 có thể lớn hơn một chút.

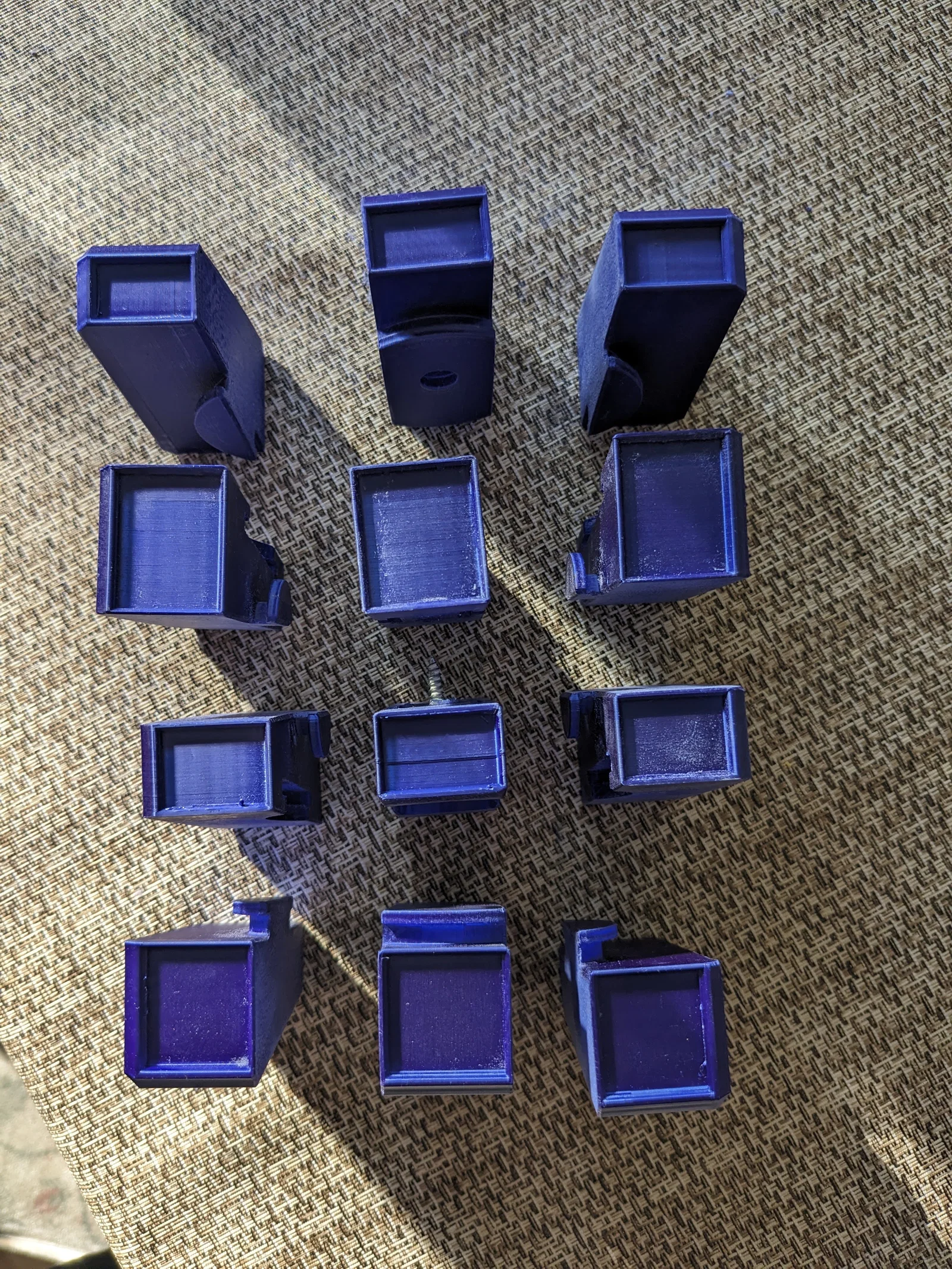

Ghép các cặp chi tiết 1&4, 2&5, 3&6. Để qua một bên rồi ghép tiếp 7&10, 8&11, 9&12. Đảm bảo chi tiết 2 (có lỗ xuyên qua) được gắn với p5; các cặp còn lại có thể đổi qua lại với phía đối diện của chúng.

Lắp các mảnh bên vào các mảnh trung tâm để tạo thành hai nửa. Hai nửa này sẽ được giữ với nhau bằng con vít. Nếu có, thêm một cái long đền (washer) nhỏ có thể giúp vít không bị tự lỏng ra.
Một chút petroleum jelly có thể giúp mọi thứ xoay mượt hơn.

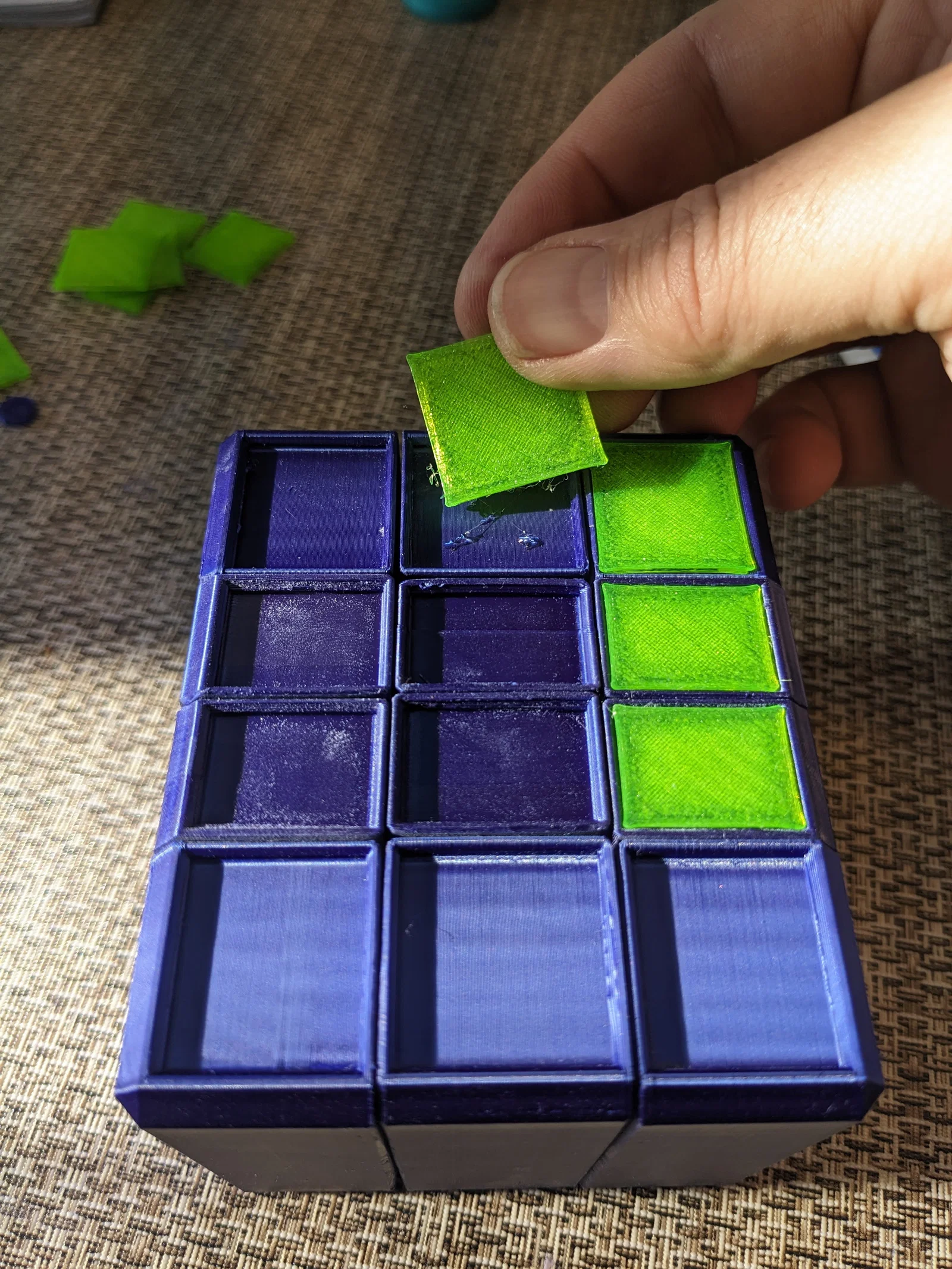

Gắn các mặt TPU.
