Bo mạch mixer âm thanh Deej (DIY) cho PC

Thêm điều khiển âm thanh “cầm nắm” cho dàn PC của bạn với DIY DEEJ sound mixer này.

Làm từ chỉ 4 slider, một Arduino Nano, vài sợi dây và cáp USB — đơn giản mà cực kỳ hiệu quả để chỉnh volume hệ thống bằng thao tác tay.

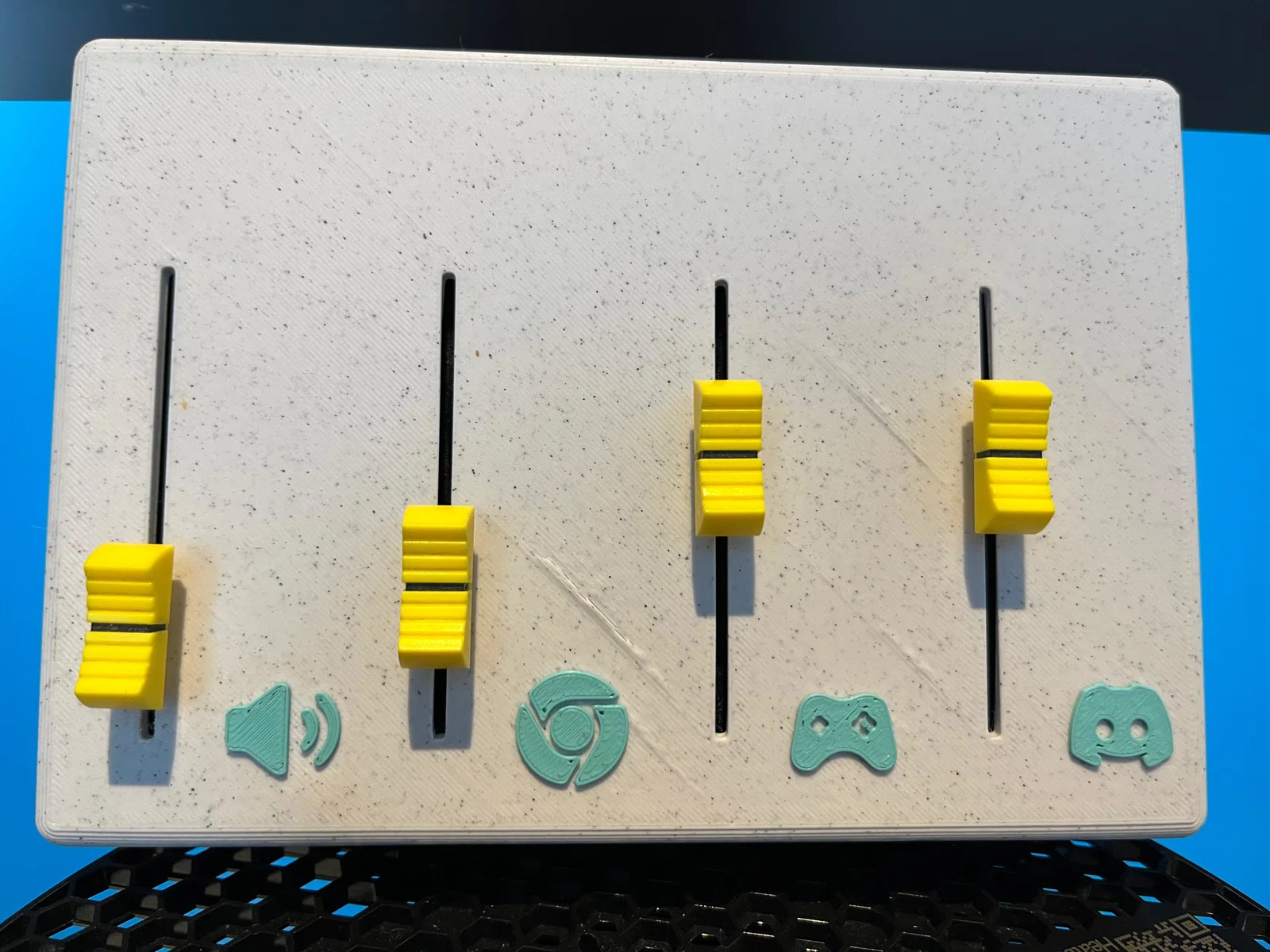

Tương thích đầy đủ với phần mềm DEEJ, dự án này cho phép bạn gán mỗi slider để điều khiển mức âm lượng cho:
System sounds, Discord, Spotify, Chrome, game, và nhiều ứng dụng khác.

Gọn, dễ lắp ráp, rất hợp cho streamer, game thủ, hoặc ai hay multitask muốn có núm gạt vật lý để kiểm soát âm thanh.

Có kèm một hướng dẫn chi tiết ở cuối trang này.

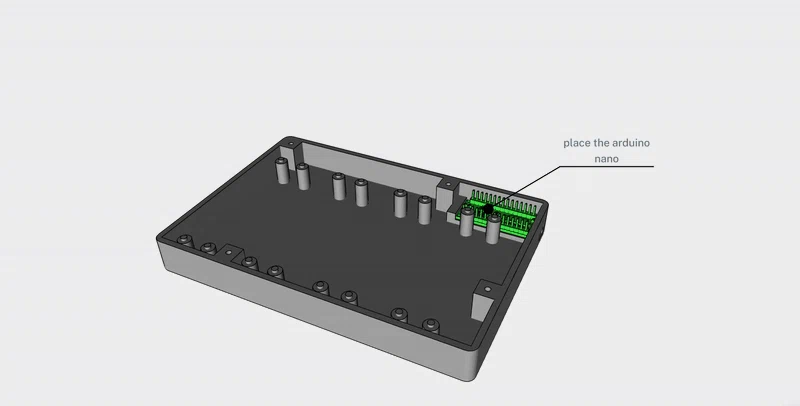

Bao gồm file STL và STEP để bạn tùy biến vỏ case hoặc bố cục theo ý.

In bằng PLA only.

Một dự án electronics thân thiện cho người mới, vừa vui vừa hữu dụng.

Xem thêm về Deej: https://github.com/omriharel/deej

Cho dự án này, bạn sẽ cần:

• 1x Arduino nano // Amazon links
• 12x Dupont wire // Amazon links
• 1x Cáp USB Mini-B
• 4x slide potentiometer // Amazon links
• 4x ecu M3 (không bắt buộc) // Amazon links
• 4x vít M3 x 30mm đầu chìm (countersunk head screw) // Amazon links

Link hướng dẫn :

https://instructions.online/?id=19131-soundmixer

hoặc QR code hướng dẫn

Link tải Deej:

https://github.com/omriharel/deej/releases/tag/v0.9.10

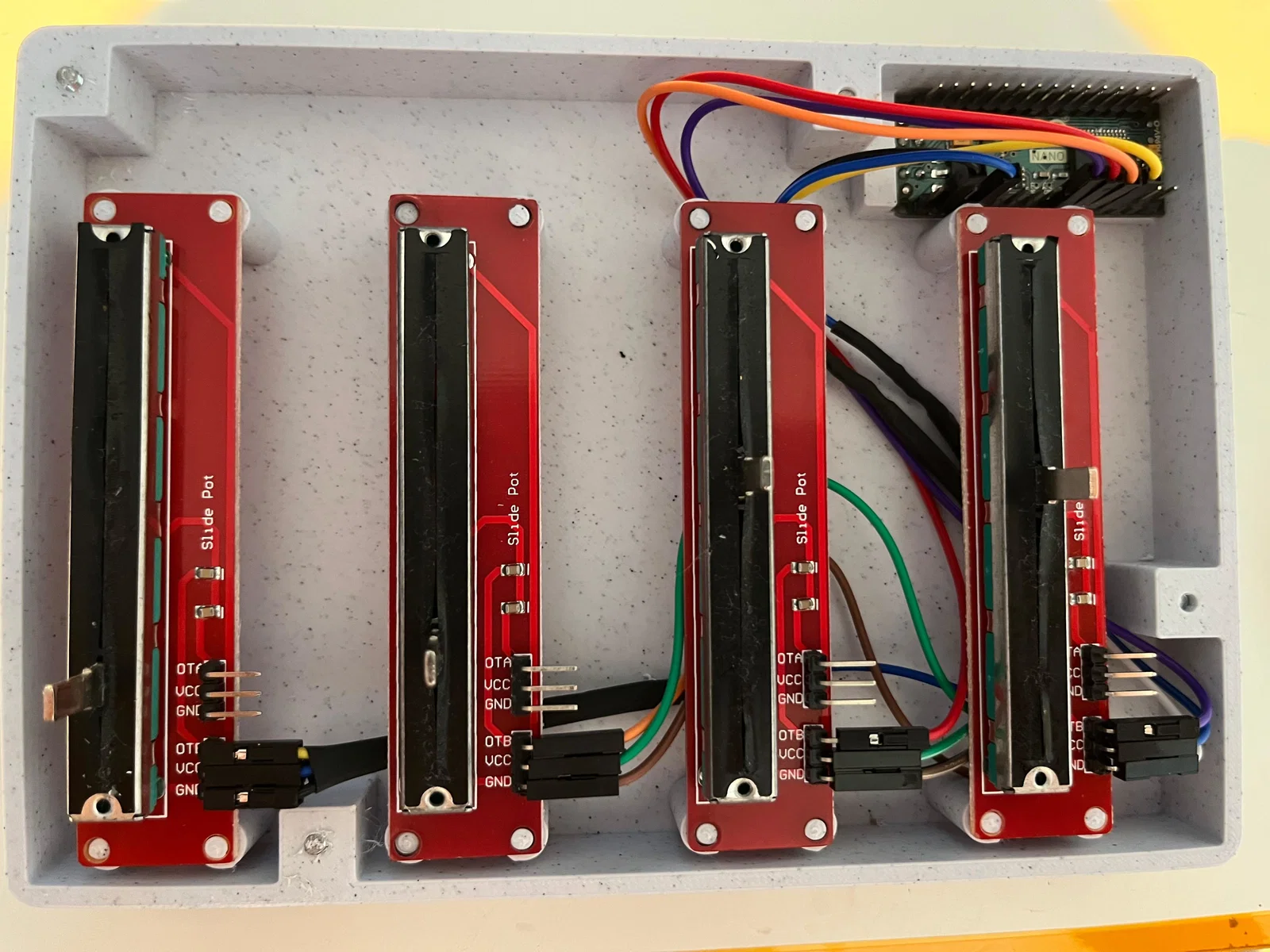

Sơ đồ đi dây của mình:

Code Arduino mình dùng:

const int NUM_SLIDERS = 4;
const int analogInputs[NUM_SLIDERS] = {A0,A1,A2,A3};

int analogSliderValues[NUM_SLIDERS];

void setup() {
  for (int i = 0; i < NUM_SLIDERS; i++) {
    pinMode(analogInputs[i], INPUT);
  }

  Serial.begin(9600);
}

void loop() {
  updateSliderValues();
  sendSliderValues(); // Actually send data (all the time)
  // printSliderValues(); // For debug
  delay(10);
}

void updateSliderValues() {
  for (int i = 0; i < NUM_SLIDERS; i++) {
     analogSliderValues[i] = analogRead(analogInputs[i]);
  }
}

void sendSliderValues() {
  String builtString = String("");

  for (int i = 0; i < NUM_SLIDERS; i++) {
    builtString += String((int)analogSliderValues[i]);

    if (i < NUM_SLIDERS - 1) {
      builtString += String("|");
    }
  }

  Serial.println(builtString);
}

void printSliderValues() {
  for (int i = 0; i < NUM_SLIDERS; i++) {
    String printedString = String("Slider #") + String(i + 1) + String(": ") + String(analogSliderValues[i]) + String(" mV");
    Serial.write(printedString.c_str());

    if (i < NUM_SLIDERS - 1) {
      Serial.write(" | ");
    } else {
      Serial.write("\n");
    }
  }
}

Note: Không phải toàn bộ thông tin được cung cấp đều đảm bảo chạy hoàn hảo cho dự án này — vui lòng kiểm tra tính tương thích trước khi mua.
