Ngàm chuyển đổi động cơ NEMA 17 sang NEMA 23 cho máy in 3D

Ngàm chuyển đổi động cơ NEMA 17 sang NEMA 23

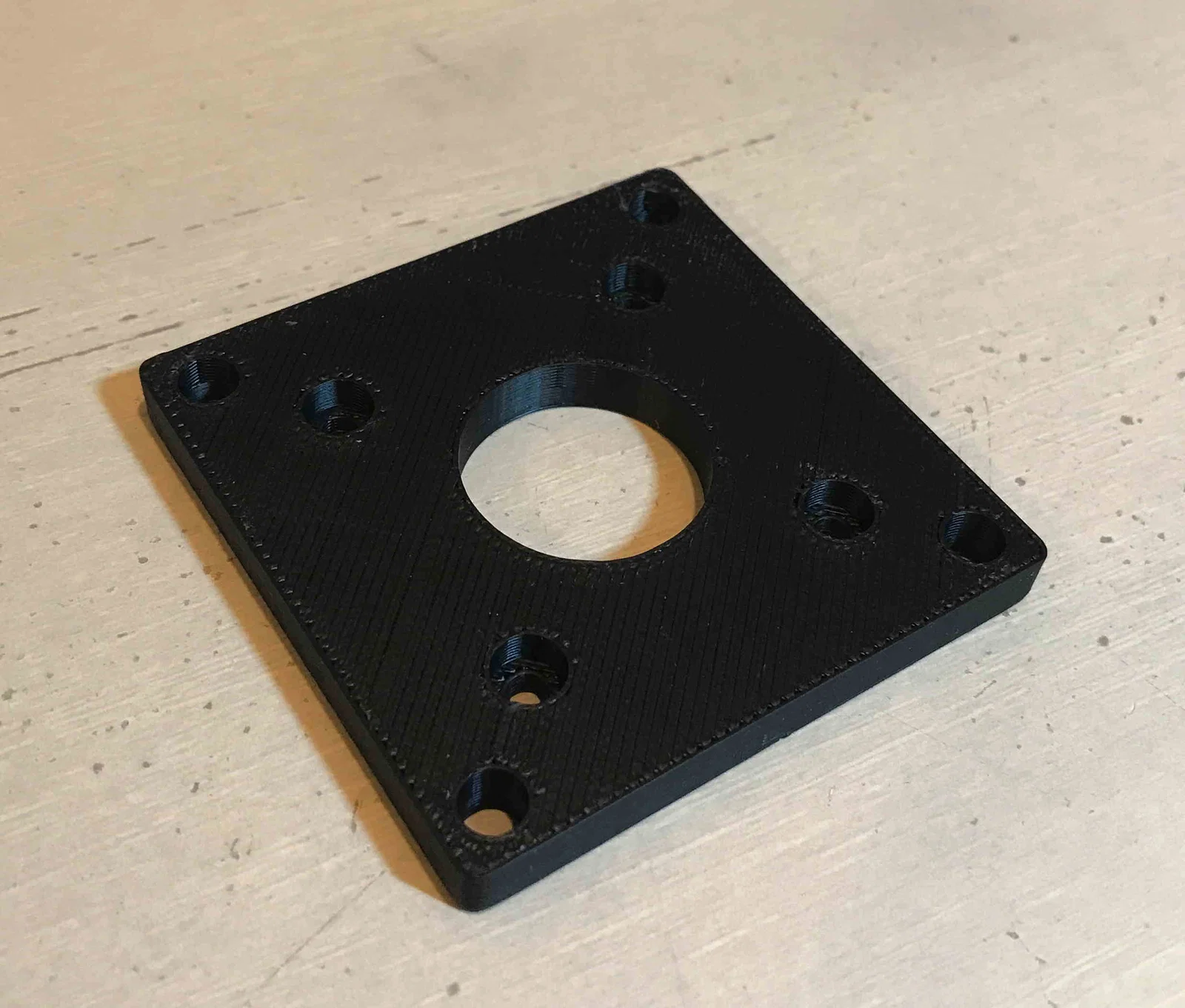

Bạn đang loay hoay vì muốn lắp đặt một động cơ bước NEMA 17 nhỏ gọn vào vị trí vốn dành cho động cơ NEMA 23 lớn hơn? Đây chính là giải pháp đơn giản và hiệu quả nhất dành cho bạn. Tấm ngàm chuyển đổi (adapter plate) được thiết kế đặc biệt để giúp các anh em trong cộng đồng in 3D và DIY dễ dàng tùy biến máy móc mà không cần phải khoan đục hay thay đổi kết cấu khung nhôm hiện có. Thiết kế này giúp thu hẹp khoảng cách kích thước giữa hai loại chuẩn động cơ phổ biến nhất hiện nay.

Sản phẩm này cực kỳ hữu ích khi bạn muốn tối ưu hóa trọng lượng máy hoặc tận dụng linh kiện sẵn có trong xưởng của mình. Nhờ có các lỗ bắt vít được thiết kế âm (recess), các đầu ốc 3mm sẽ chìm hoàn toàn vào bề mặt, đảm bảo sự liên kết phẳng mịn, chắc chắn và không bị cấn khi vận hành. Đây là một chi tiết nhỏ nhưng vô cùng tinh tế, đảm bảo độ ổn định cao cho trục chuyển động của máy in 3D hay máy CNC mini.

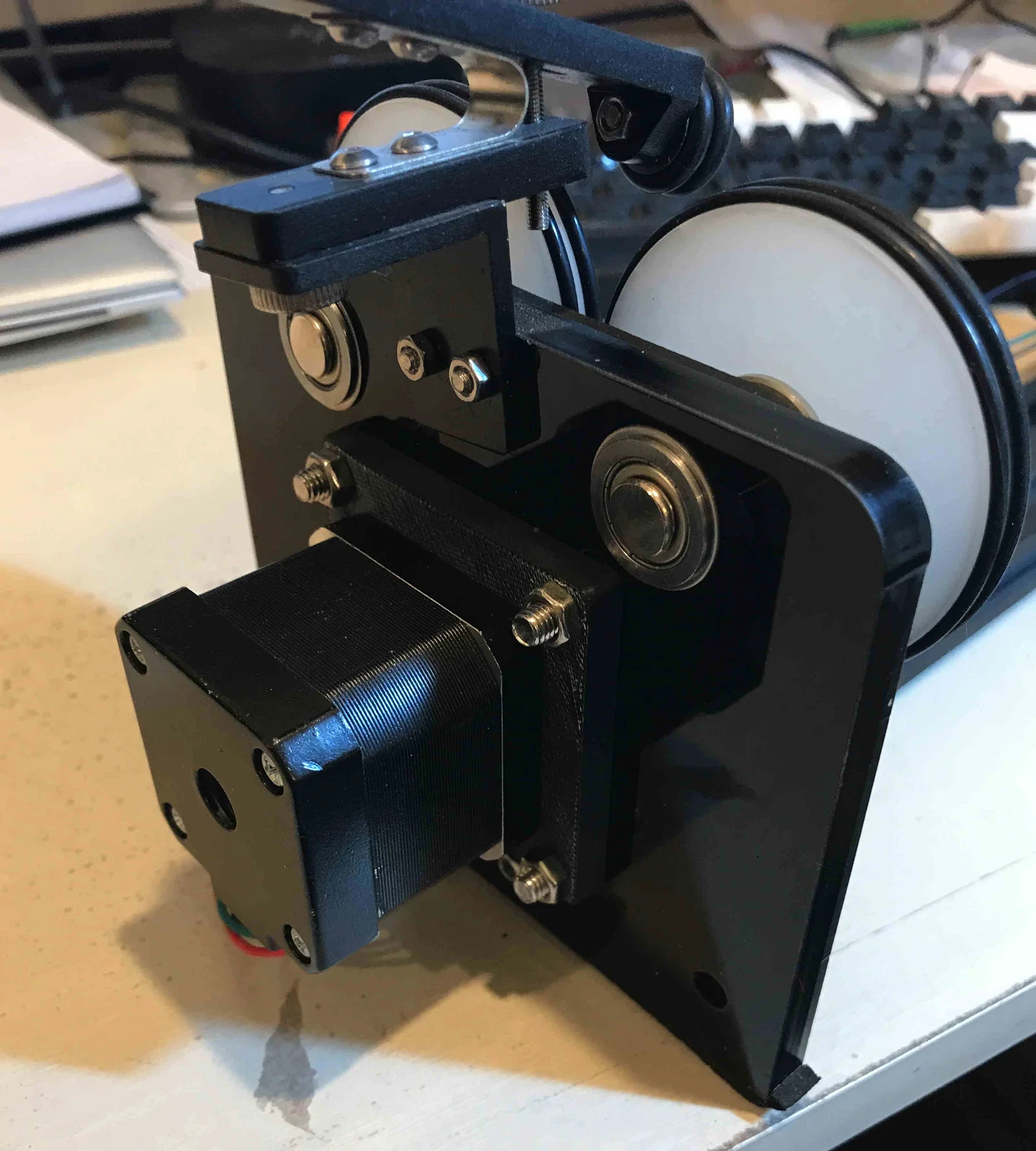

Việc lắp đặt cực kỳ đơn giản: bạn chỉ cần in tấm ngàm này bằng vật liệu chịu lực tốt, sau đó cố định nó vào khung máy theo chuẩn NEMA 23 và bắt động cơ NEMA 17 vào các vị trí đã định sẵn. Dưới đây là một số lưu ý quan trọng để đạt được kết quả tốt nhất:

• Vật liệu in: Nên sử dụng PETG hoặc ABS để đảm bảo độ bền nhiệt và khả năng chịu lực tốt hơn so với PLA.
• Thông số in: Nên để infill khoảng 40-50% và số lượng lớp vỏ (wall loops) từ 4-6 lớp để tăng độ cứng cáp cho cấu trúc chịu lực.
• Độ chính xác: Hãy kiểm tra kỹ kích thước lỗ ốc trước khi lắp để đảm bảo các ốc vít 3mm khớp hoàn hảo vào các rãnh âm.
• Hướng in: Nên đặt mặt phẳng lớn nhất của ngàm nằm dưới bàn in để đảm bảo độ mịn và chịu lực tốt nhất cho tấm ngàm.
• Kiểm tra sự đồng trục: Sau khi lắp, hãy đảm bảo trục động cơ không bị lệch so với vị trí ban đầu để tránh gây rung lắc hoặc mài mòn trục khi vận hành.

Hy vọng phụ kiện này sẽ giúp ích cho các dự án DIY của bạn. Nếu bạn đang tìm cách linh hoạt hóa cấu trúc máy mà không muốn tốn nhiều chi phí, đây chắc chắn là linh kiện không thể thiếu trong tủ đồ nghề của bạn.
