Mobstacle / Projectile Tag Field Kit – Bộ dựng vật chắn & cờ cho sân chơi

Tác giả MeakerVI_905463

Lượt tải
20
Lượt thích
12
Lượt coi
371

File 3 375 KB

  • 1-2PVC_Clip_1777647232.stlSTL · 122,5 KB
  • 1-2PVC_Clip_cover_1777647233.stlSTL · 72,7 KB
  • 1-2PVC_FlagKit_1777647235.stlSTL · 179,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình muốn cải tiến thiết kế “mobstacle” Nerf kinh điển từ Nerfhaven, vốn dùng ống PVC và bạt để tạo các tấm chắn rẻ tiền, nhẹ, cho việc thiết kế sân chơi các môn “tagging-sport” (nerf, airsoft, paintball, v.v.). Mình cũng muốn làm trải nghiệm capture the flag (CTF) thú vị hơn kiểu chỉ lượm lá cờ dưới đất hay một trái banh gì đó.* Vậy nên đây là bộ này.

Mobstacle:

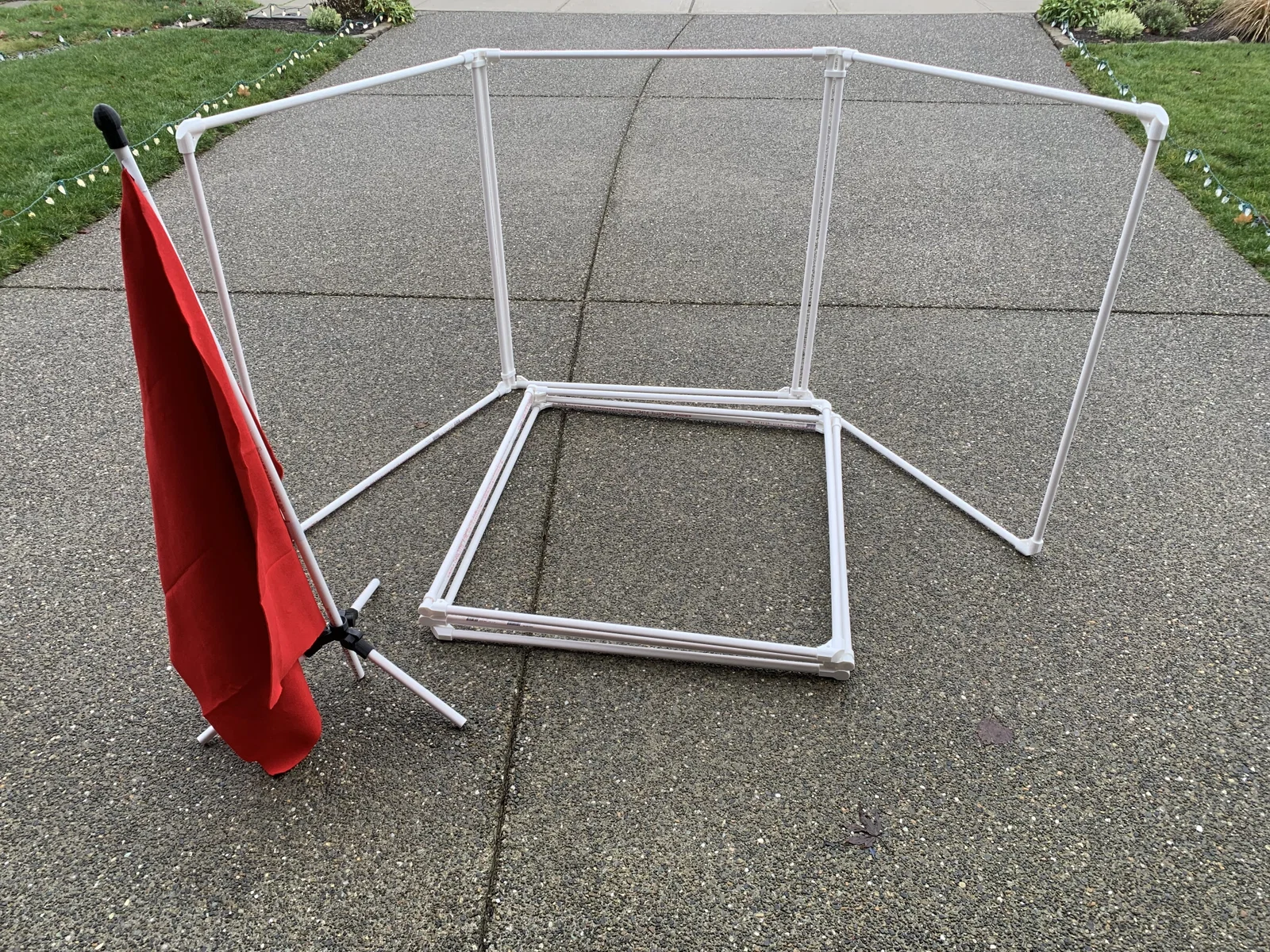

Thiết kế dùng ống PVC Sch. 40 cỡ ½". Có người dùng ¾"; mình không vẽ theo cỡ ¾" nhưng có thể scale lên 1.25 lần rồi dùng với PVC ¾" cũng được. Mình dành khá nhiều thời gian cân nhắc kích thước và dù bạn có thể dùng kích cỡ nào cũng được, mình chốt khung cao 41" và rộng 36". Làm vậy để khi cắt (4) cây PVC 10', mỗi cây cắt theo hai bộ 36", 36", 41" và 41", 41", 36" thì sẽ ra (3) khung. Bạn cũng cần 4 chi tiết góc cho mỗi khung — có thể mua co (elbow) và T (tee) loại có sẵn (hoặc in, nhưng mình không nghĩ rẻ hơn). Mình dùng 2 elbow và 2 tee cho mỗi khung, tận dụng phần ống dư từ việc cắt khung để (tùy chọn) nối hai khung lại với nhau thành khung cao hơn. Bạn cũng có thể dùng đầu T để hỗ trợ neo, bằng cách đóng cọc ghim khung xuống đất.

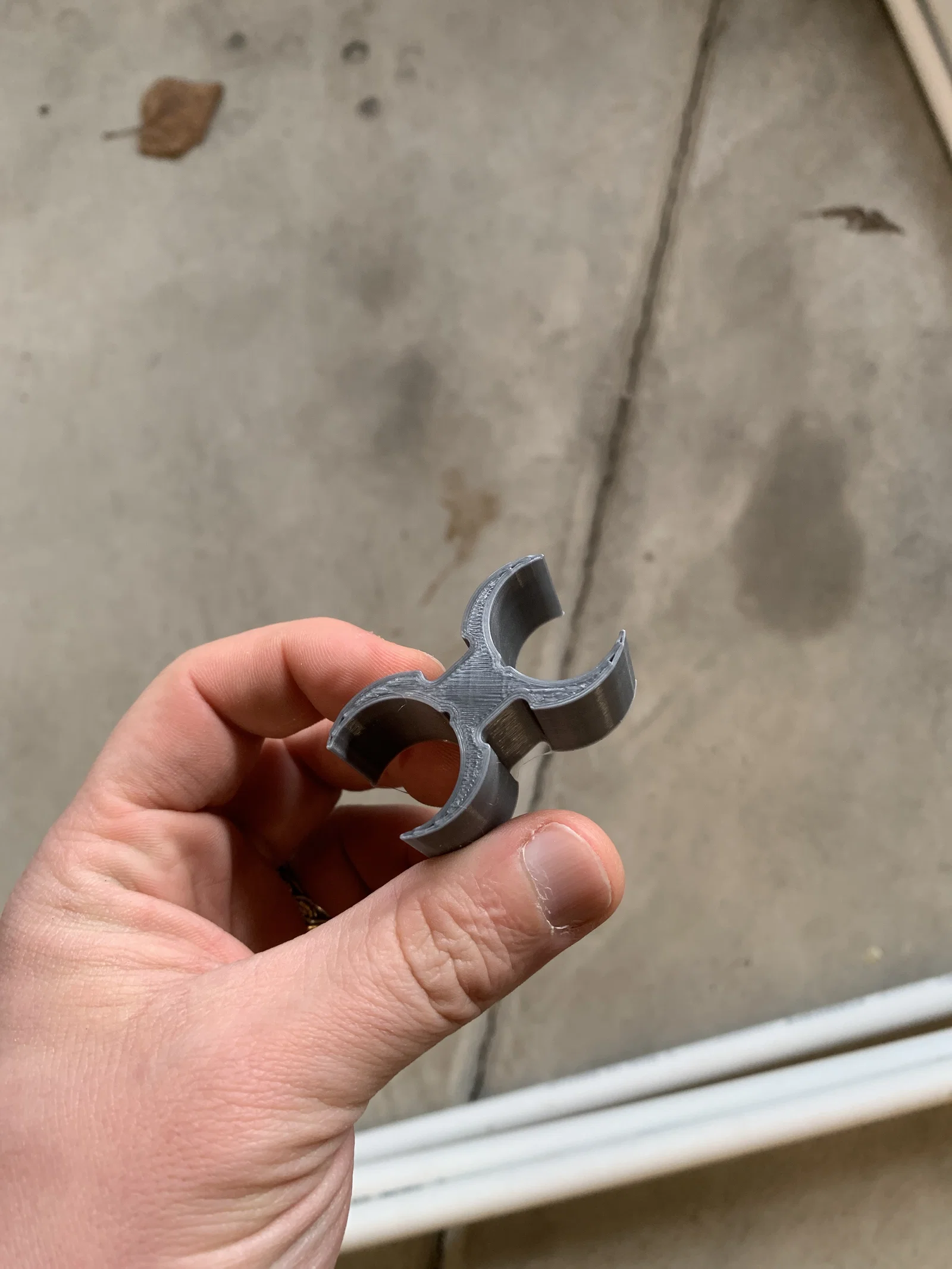

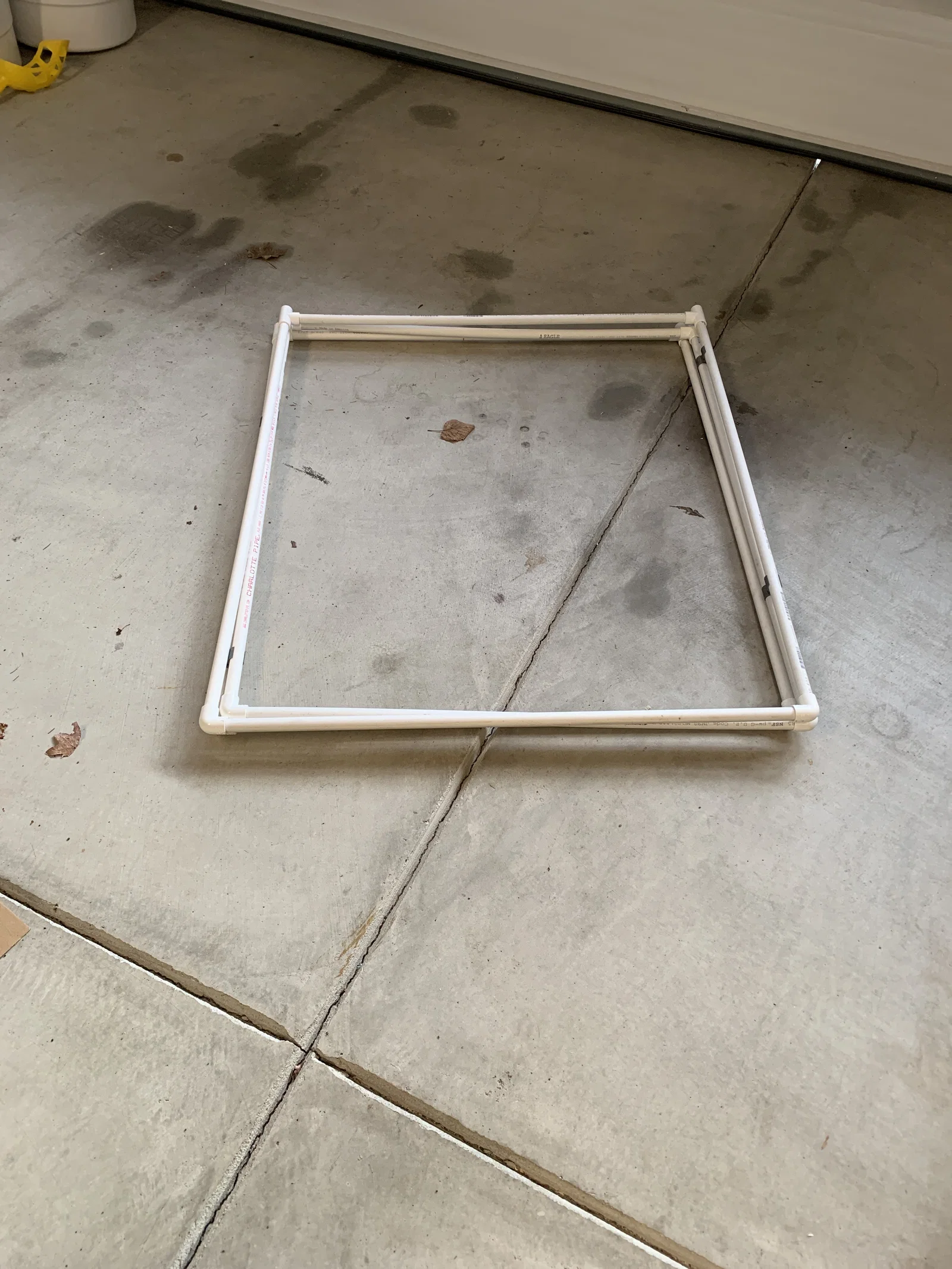

Nếu bạn làm giống mình, bạn sẽ muốn in (6) clips và (6) clip_cover cho mỗi chướng ngại gồm ba khung. Bốn clips dùng để nối ba khung với nhau, còn hai cái gắn ở hai đầu để cất khung ở trạng thái gập lại.

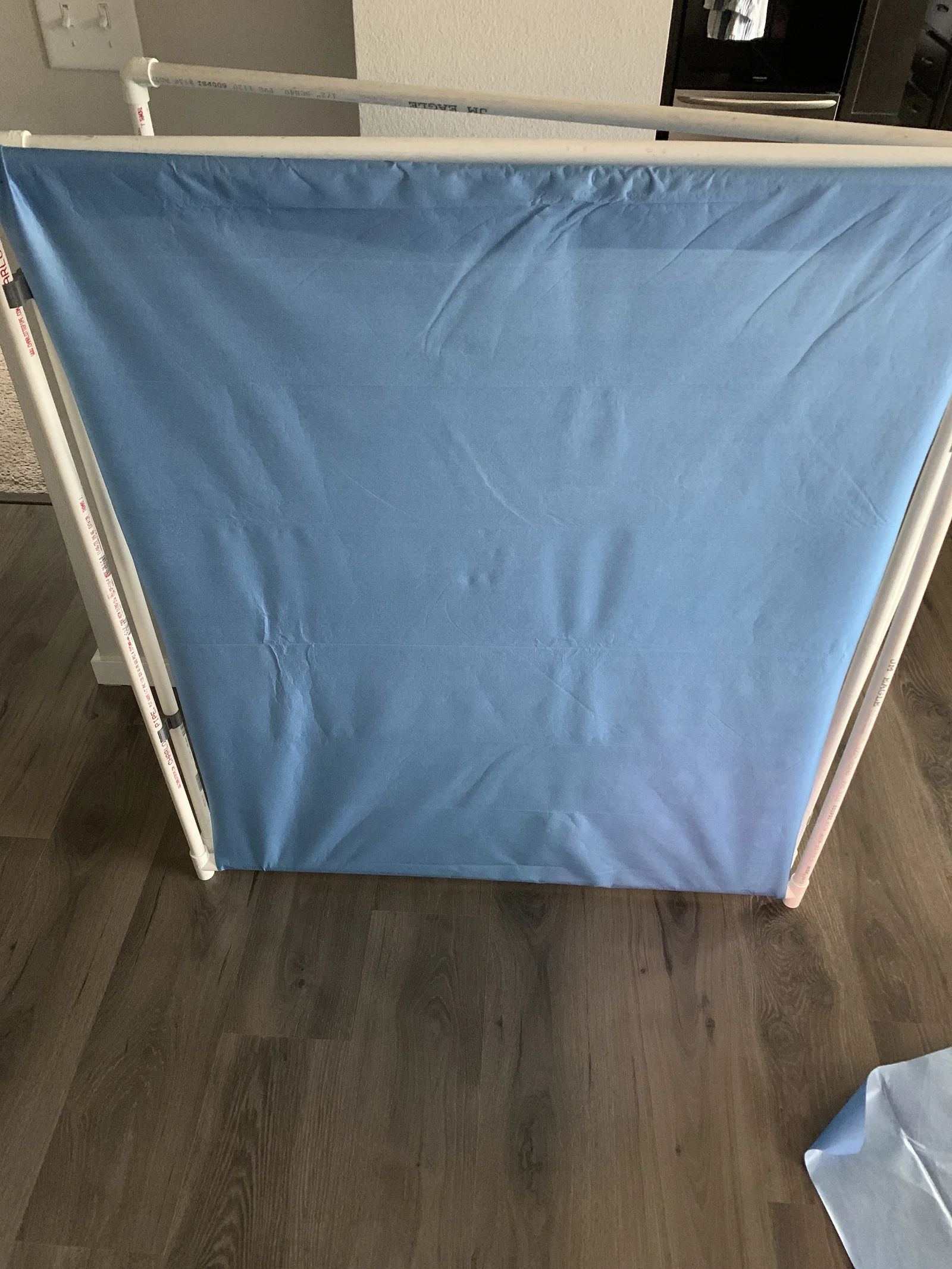

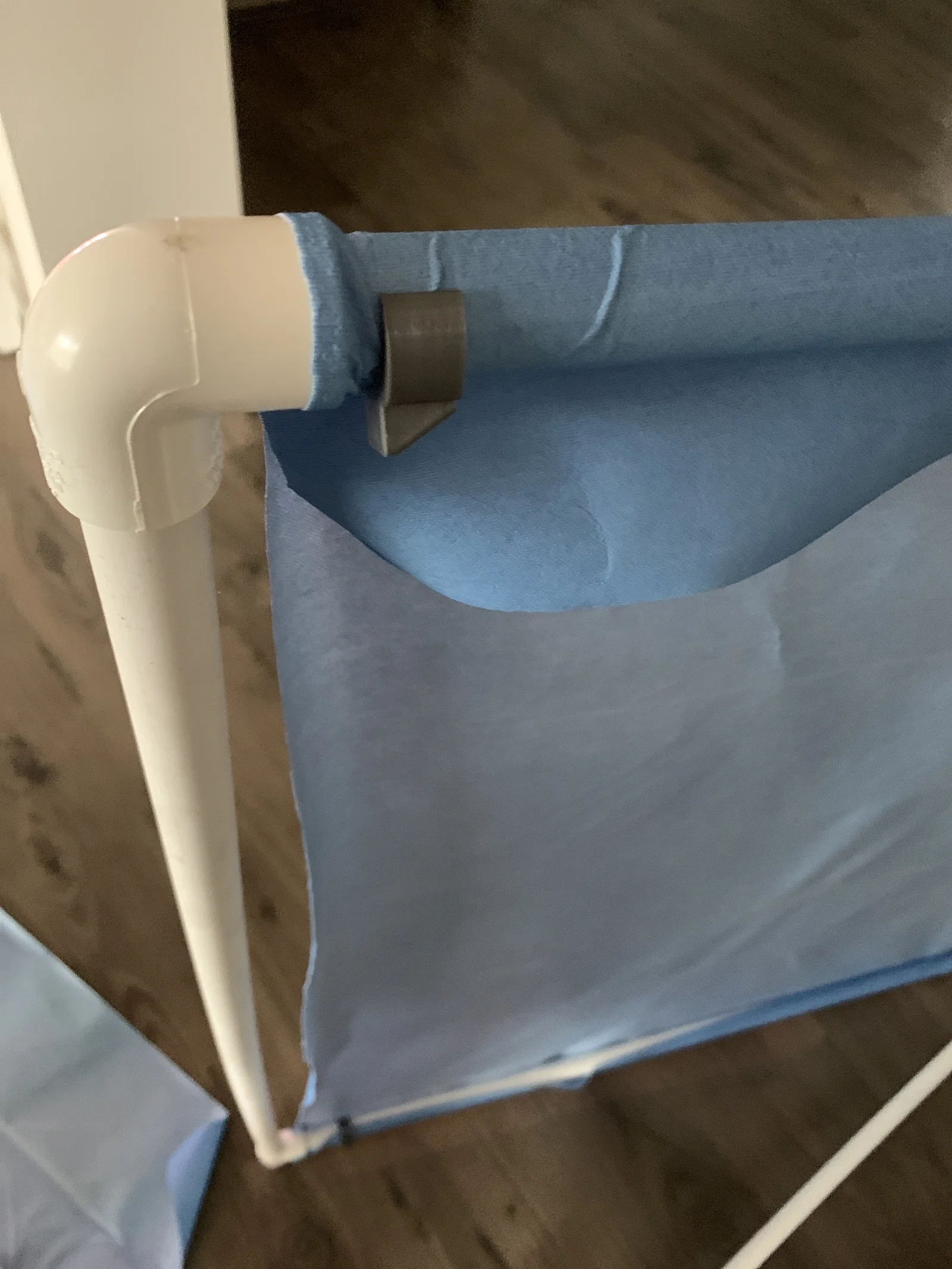

Về phần bạt che, vải nào cũng được; mình tìm được một tấm nylon phủ sơn (plastic drop cloth) rẻ và dùng nó. cover_clips có thể không kẹp nổi các loại vải dày/nặng; với trường hợp đó, may túi luồn, băng keo duct tape, dây rút (zip ties), v.v. sẽ hợp hơn.

Flag:

Cuối cùng mình làm chân tripod dài 18", như vậy sẽ dùng hết một cây ống cho tripod và làm được cột cờ 5'-6". Nhưng thấy vậy hơi thấp nên mình dùng một đoạn dài hơn cho cờ. Chân 12-18" có vẻ ổn cho cờ cao 4-7'; nếu muốn chân ngắn hơn thì nên thêm đối trọng hoặc đóng cọc cố định. Gắn flag pole topper lên trên, và (tùy chọn) dùng cover_clips để kẹp bất cứ thứ gì bạn muốn làm lá cờ.

*Ghi chú về Capture the Flag: Với nerf, mình thấy CTF kiểu cổ điển không phải mode hay — vì quá dễ để bỏ blaster xuống, chạy lấy cờ, rồi chạy mất trước khi ai kịp tag bạn; kể cả với blaster mạnh. Mình dự định dùng bộ của mình cho nhiều mode khác:

  • King of the Hill: Dùng làm mốc đánh dấu vị trí/“đồi” là chỗ nào.
  • Nhiều phiên bản Soccer, nhưng chơi với cờ: để cờ giữa sân, muốn ghi điểm thì phải chạy mang cờ về vạch xuất phát của đội đối thủ.
  • Control points: nếu cờ đội bạn đang ở trên giá/đế, thì đội bạn kiểm soát điểm đó.
  • Vị trí xuất phát của đội.
