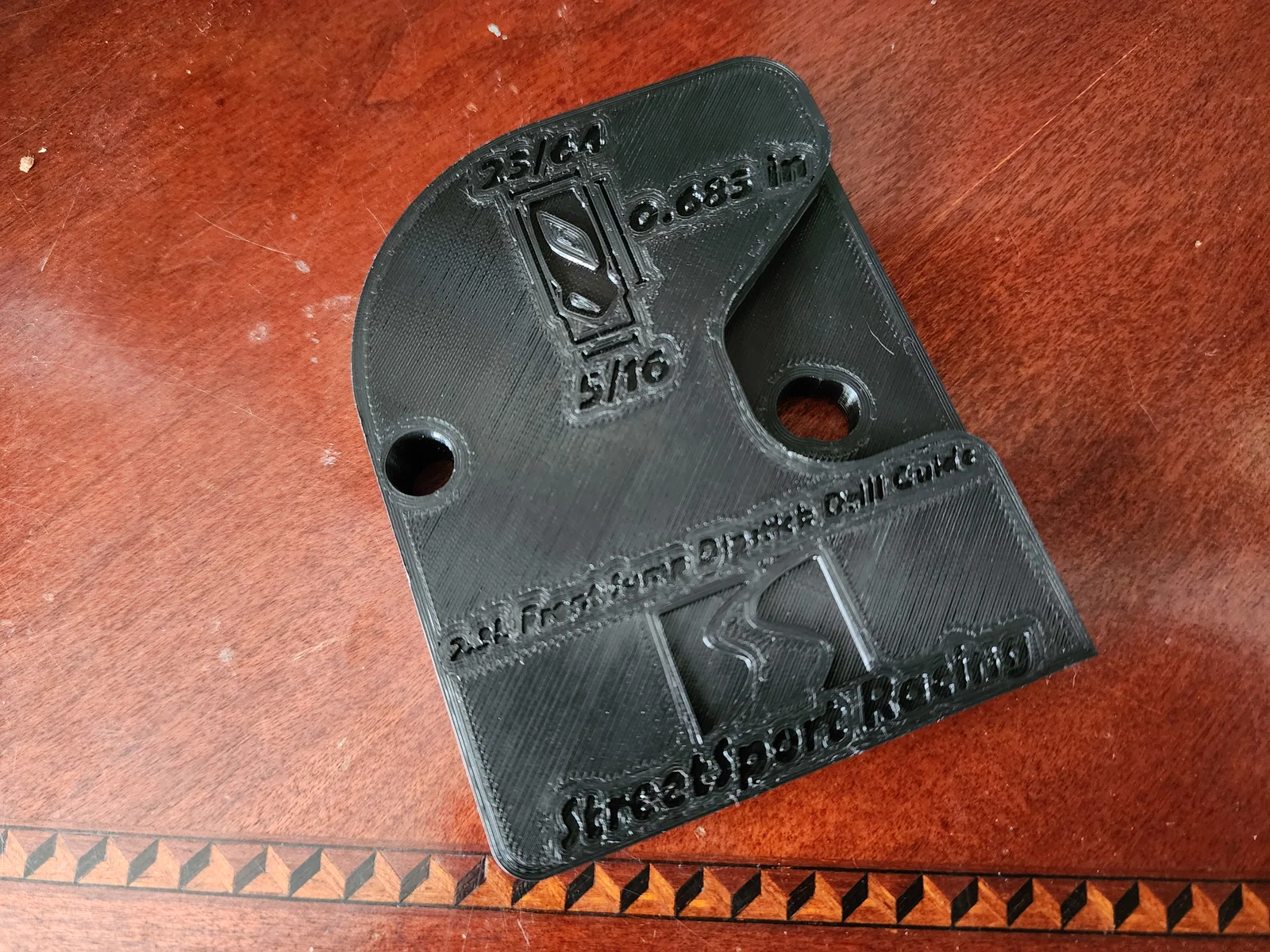

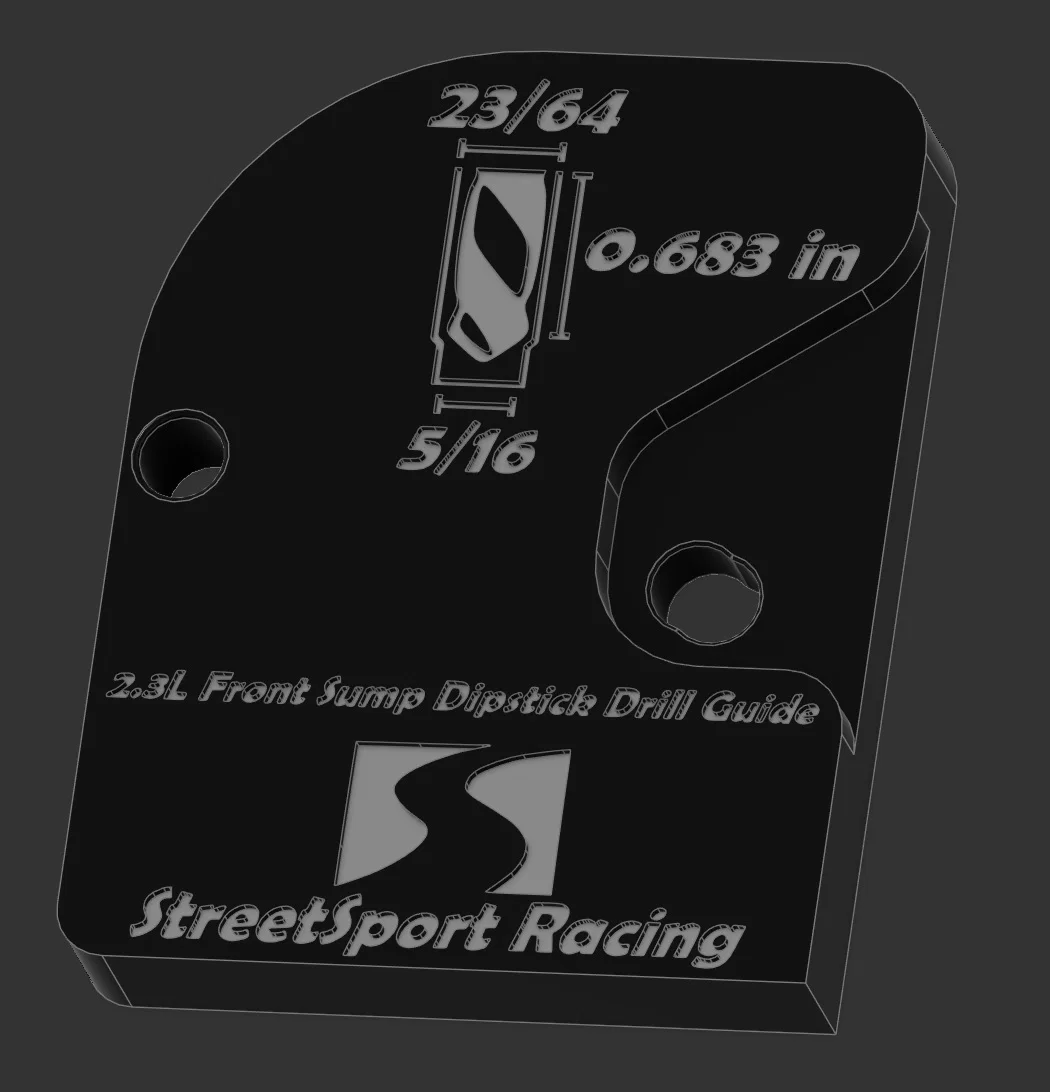

Jig khoan lỗ ống thăm dầu Ford 2.3L Front Sump (Dipstick Drill Guide)

Cái tool này sẽ giúp bạn khoan mở lỗ ống thăm dầu (Dipstick Tube) kiểu Front-Sump cho các máy 2.3L Lima đời Mustang mới hơn hoặc các máy 2.3L Rear-Sump khác, để dùng loại ống thăm dầu của Mustang II, Pinto, Bobcat và một số dòng xe khác. Bạn sẽ cần mũi khoan 5/16" và 23/64" để khoan block đúng chuẩn.

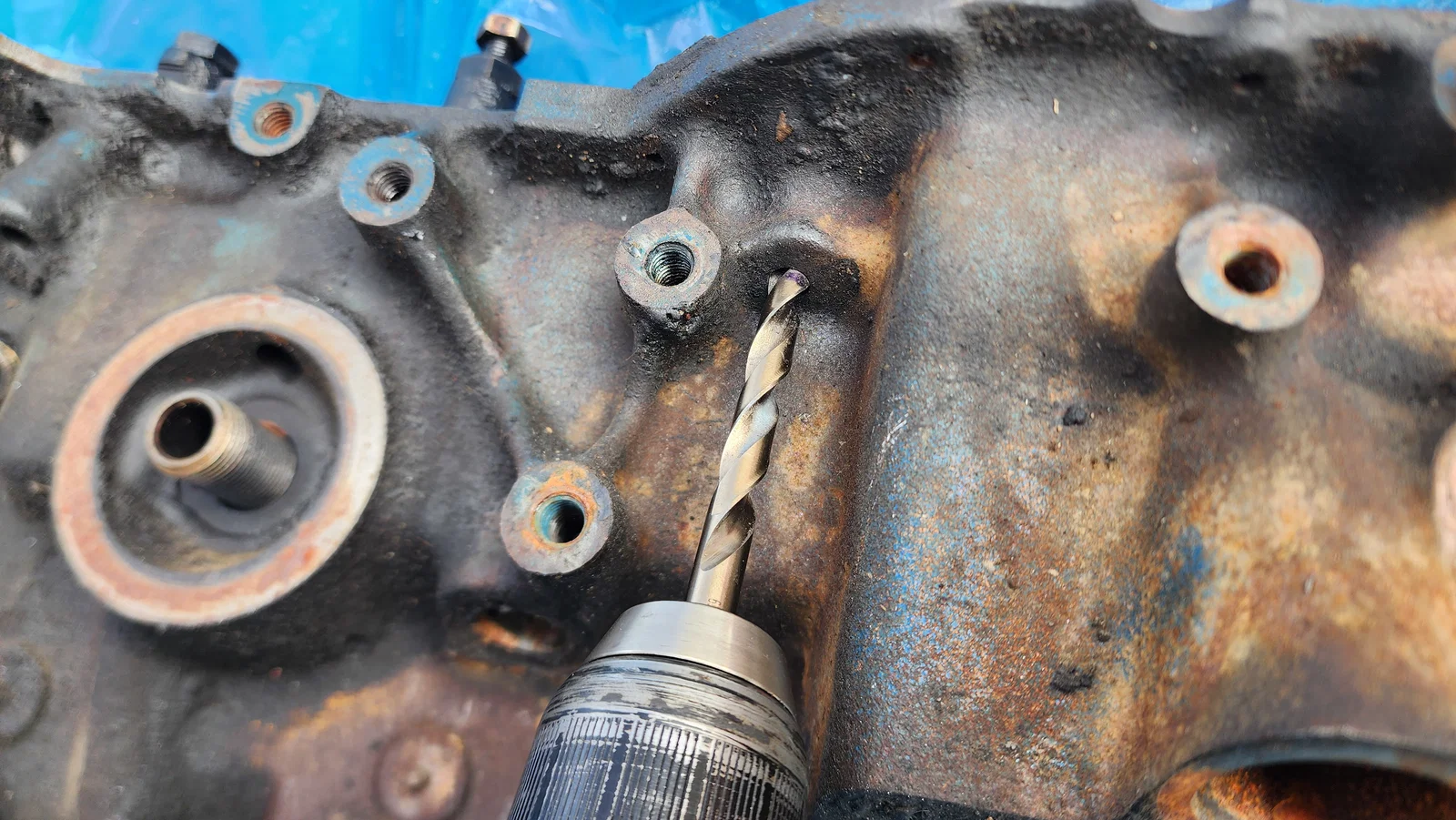

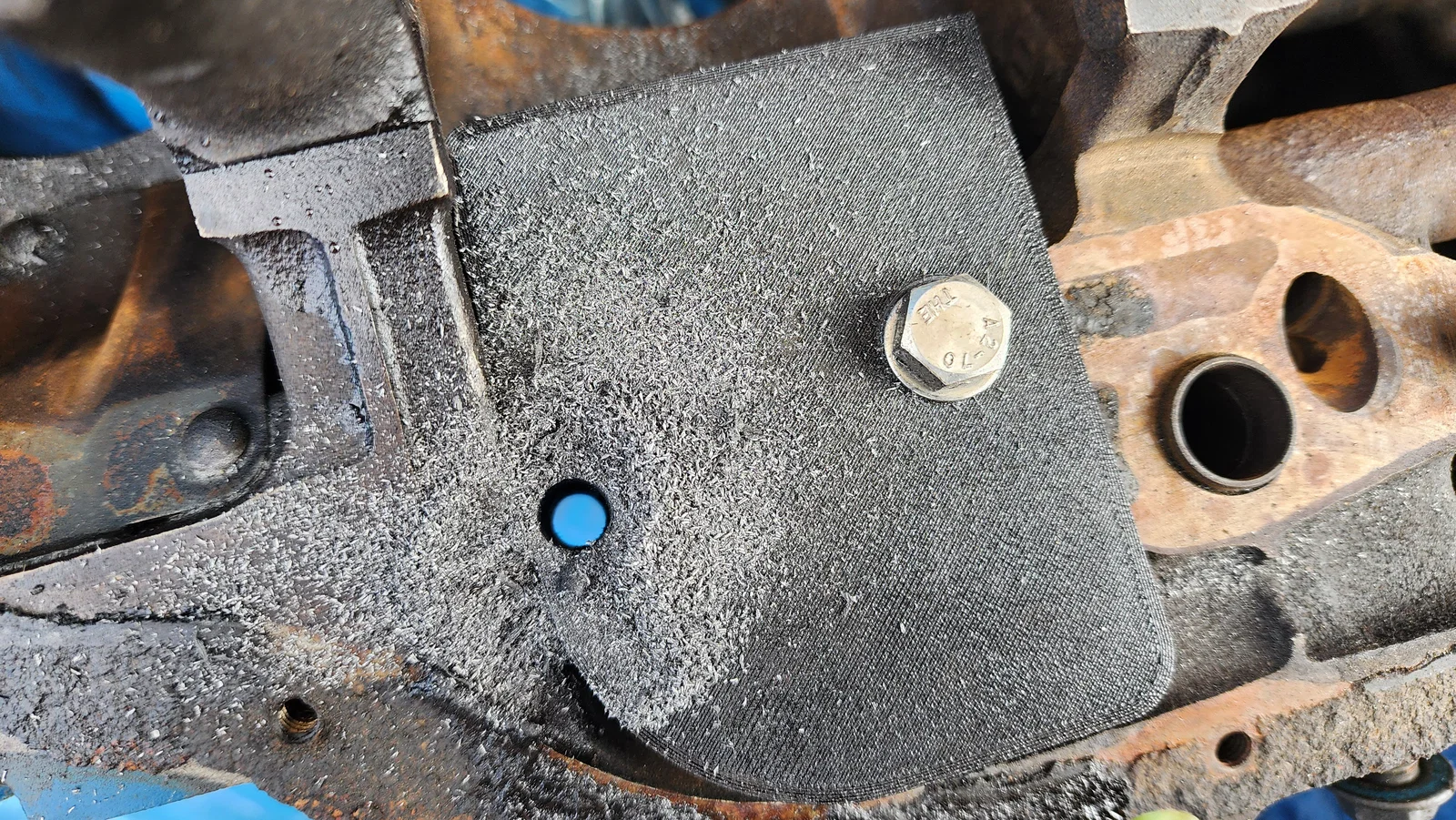

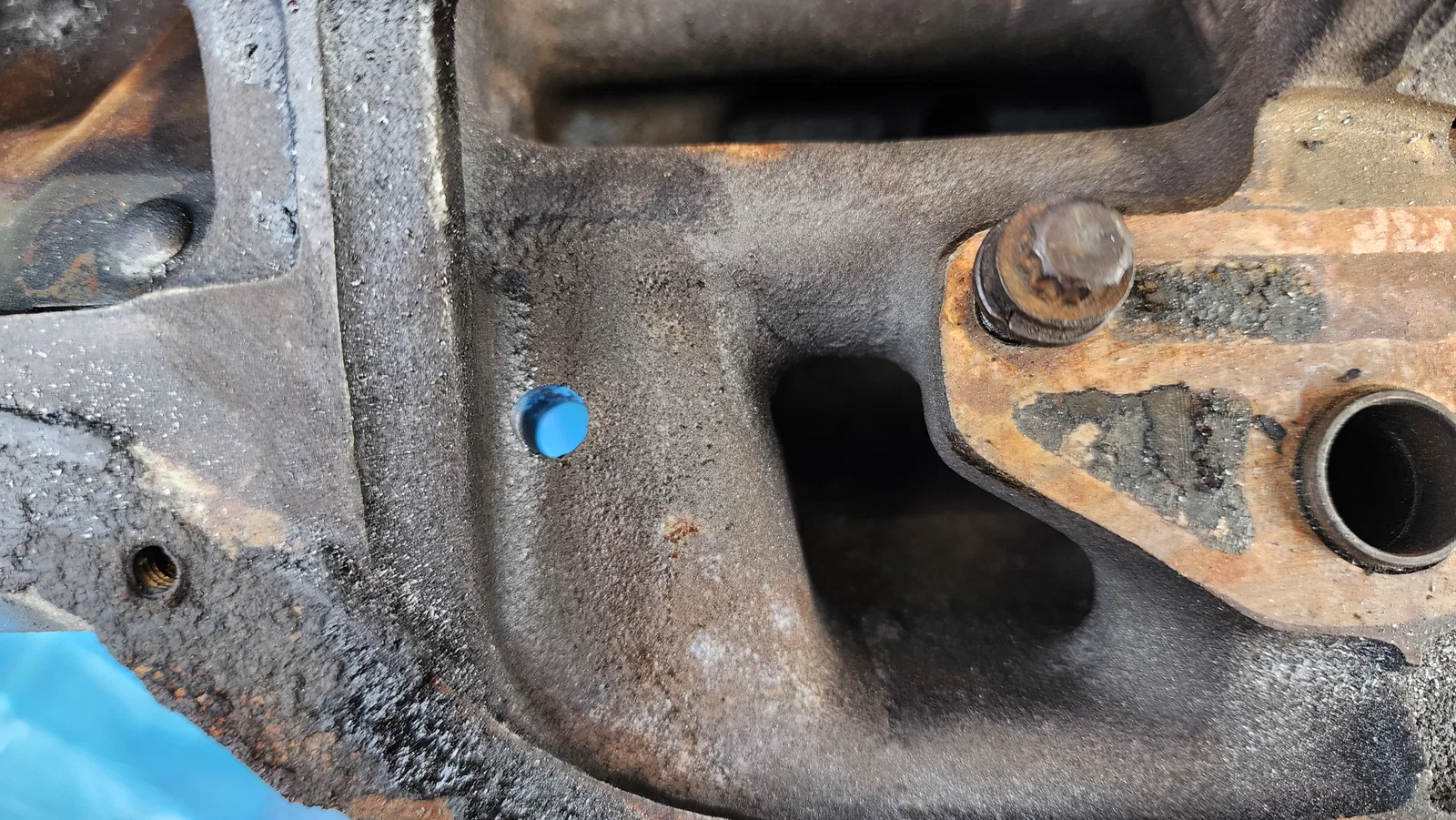

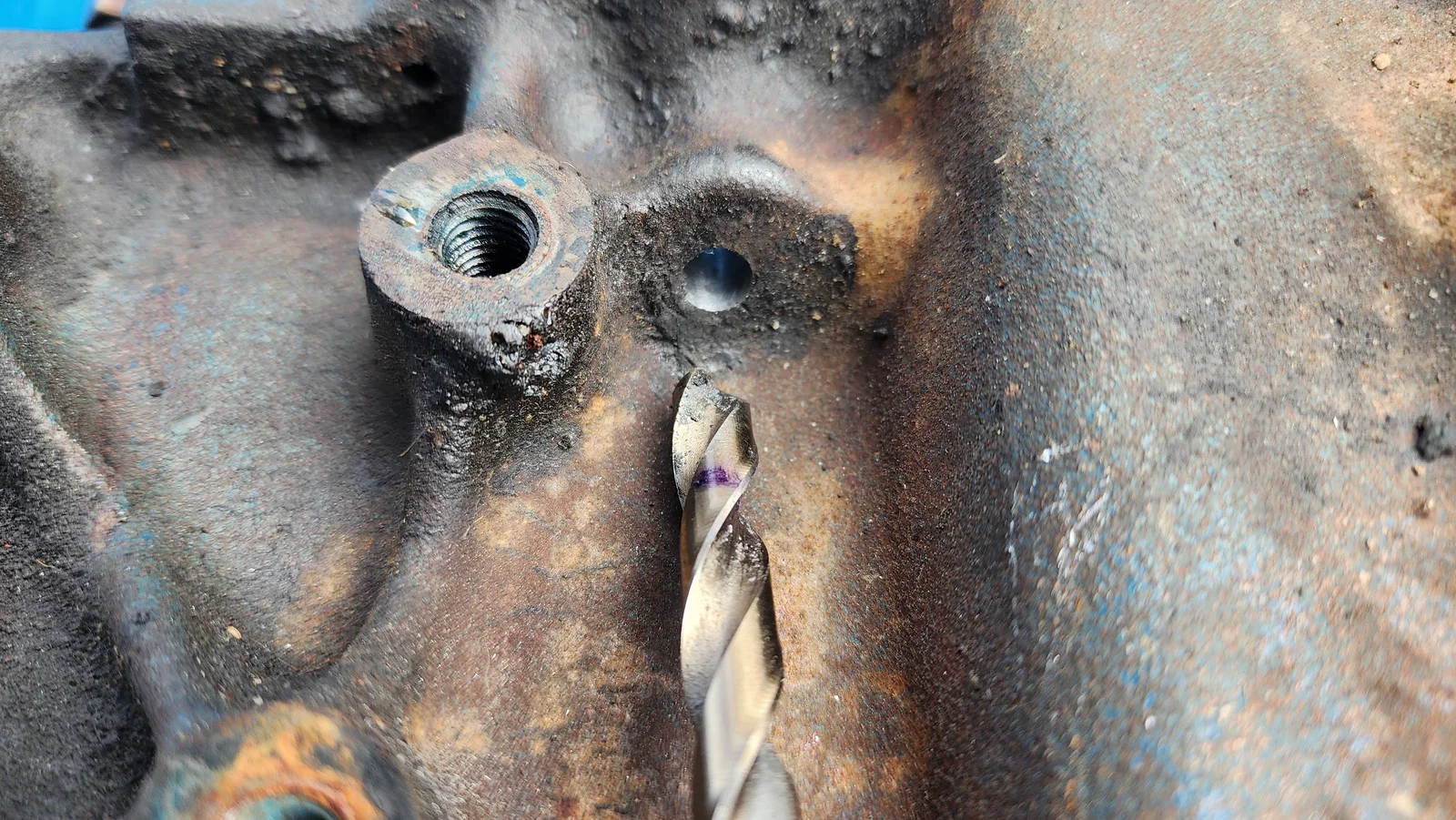

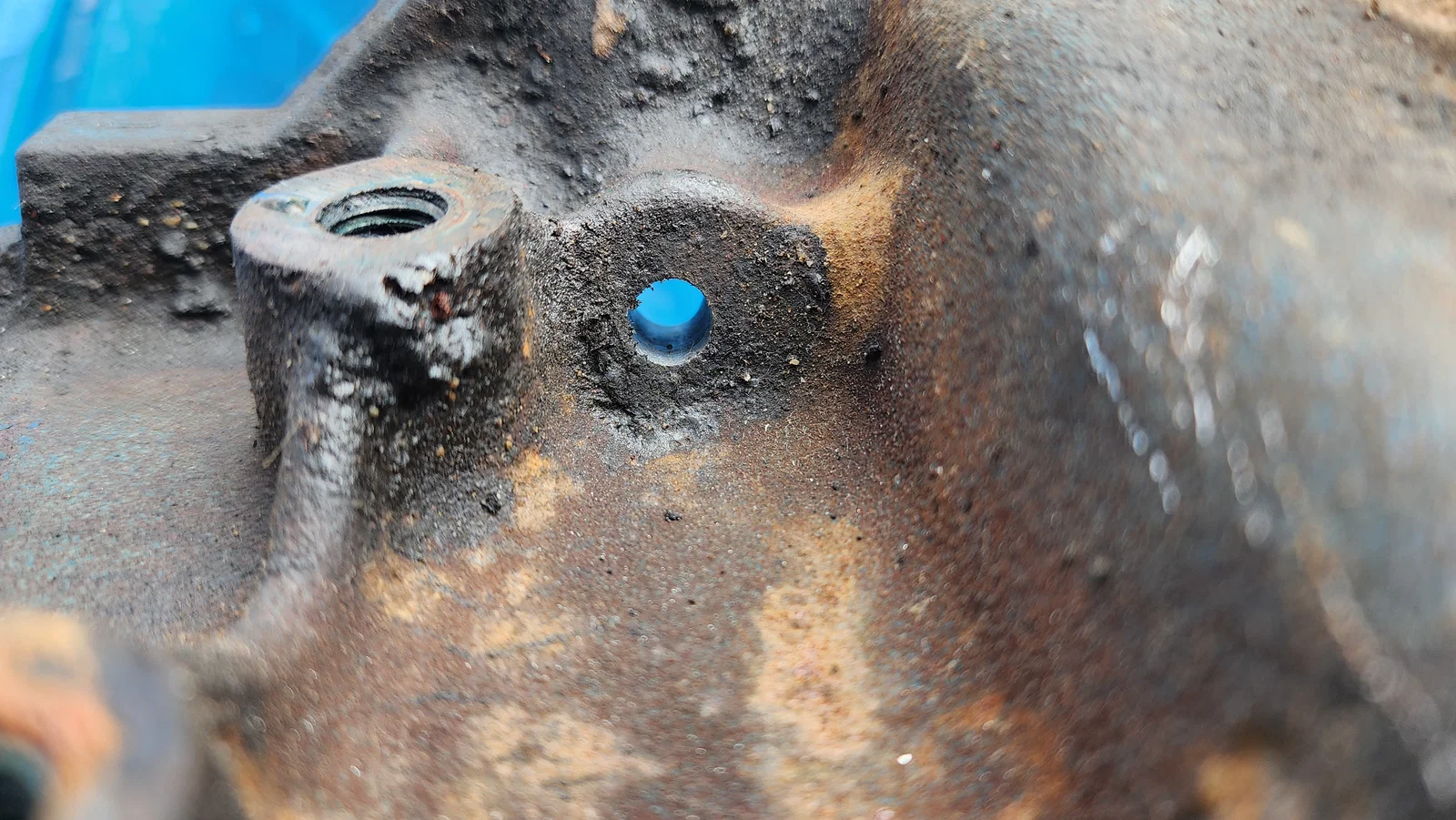

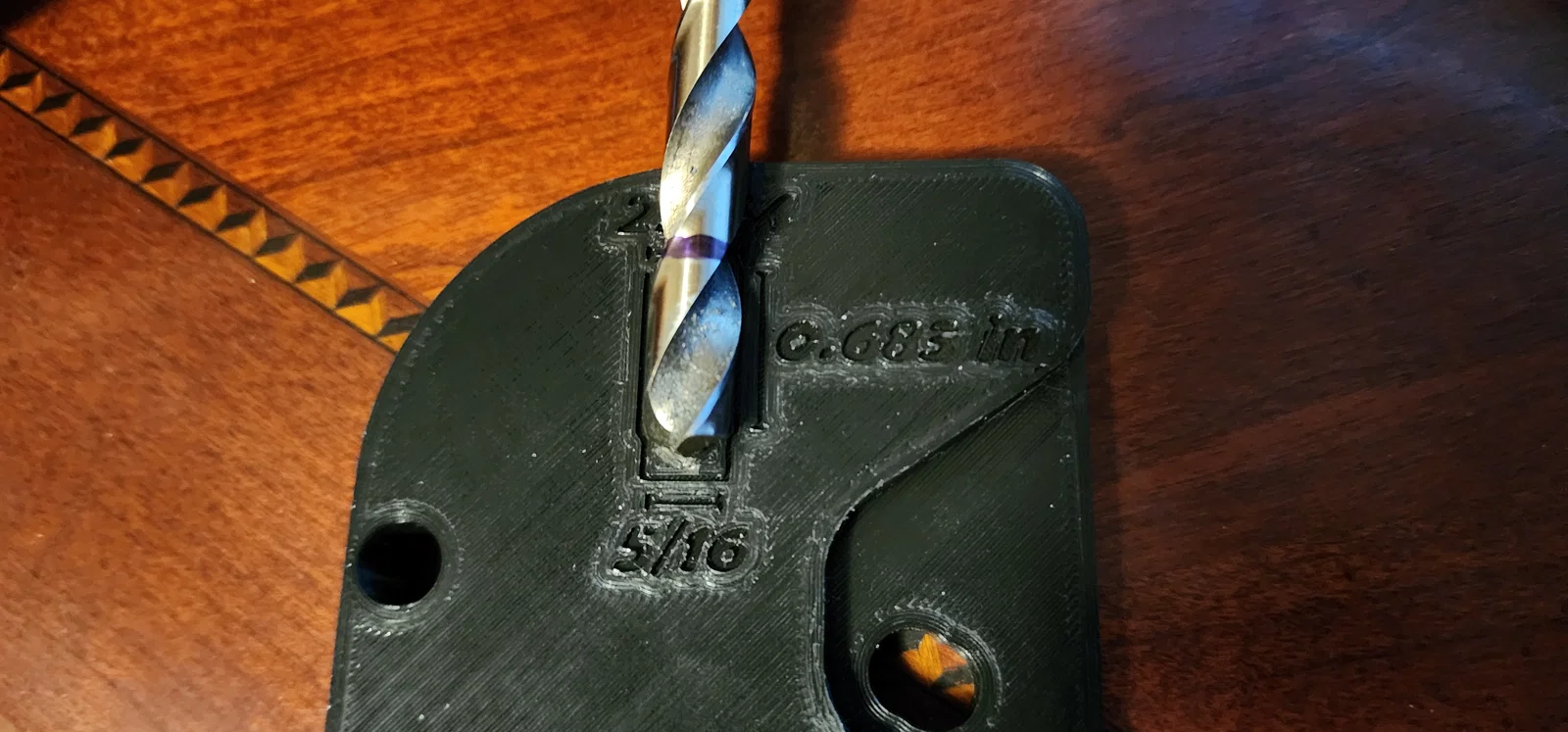

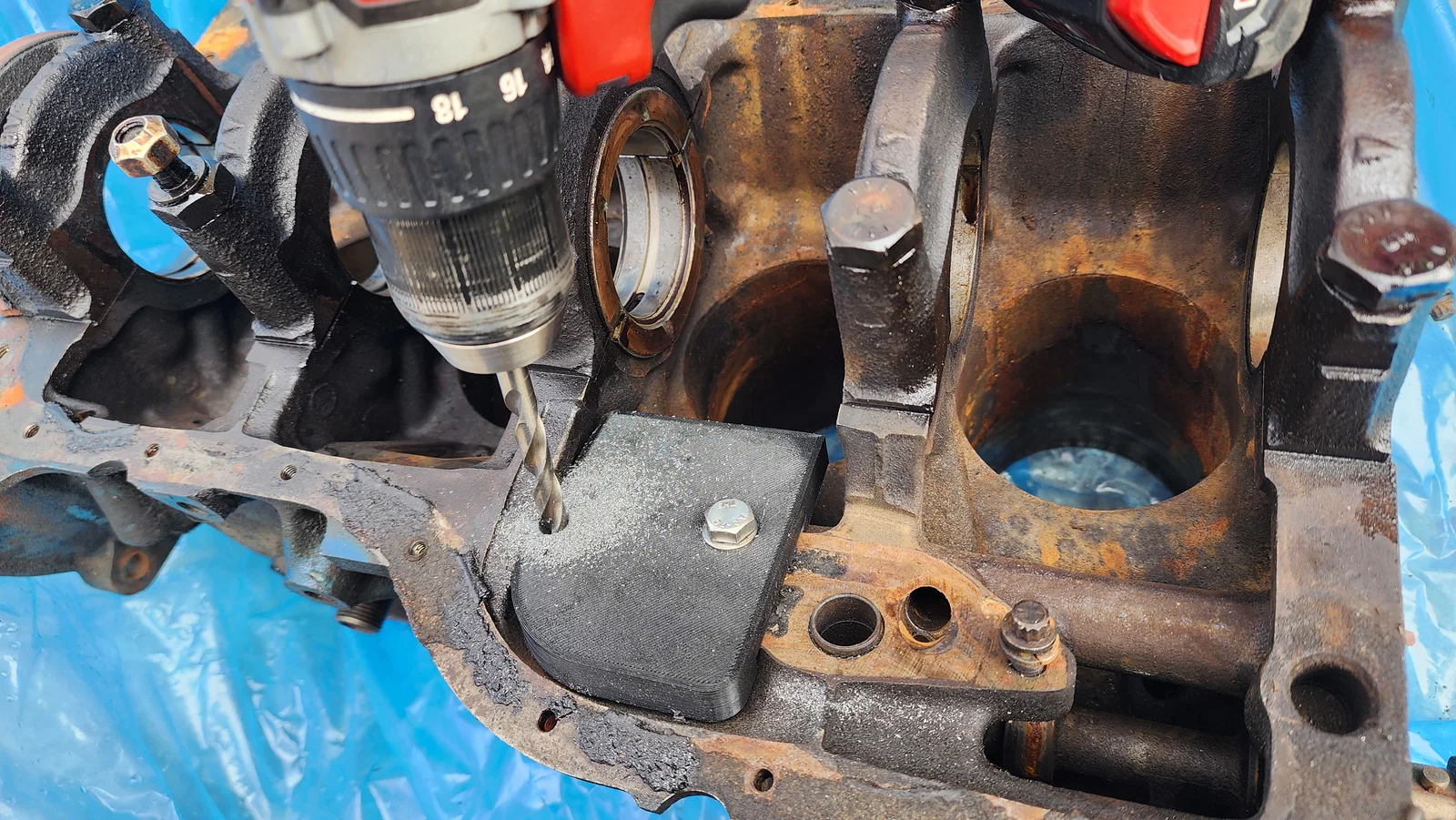

Cái template này dùng một lỗ bulông (bolt hole) để bắt Oil pump và cho phép bạn khoan một lỗ 5/16" xuyên thẳng qua block, sau đó dùng template đi kèm (để hỗ trợ canh/dấu vị trí cho mũi khoan 23/64") nhằm khoan phần ngoài tạo Dipstick Pocket.

Mình đã đối chiếu nhiều đời máy 2.3L Lima để làm cái guide này hoạt động tốt nhất có thể cho từng trường hợp. Có thể bạn sẽ cần gõ nhẹ cho guide vô vị trí bằng búa. Quan trọng nhất là đảm bảo guide áp sát (flush) với bề mặt bắt Oil Pump và được siết bulông cố định chắc chắn.

Cái này cũng có thể dùng được cho một số máy khác như Ranger 2.5L, nhưng mình chưa fit/kiểm tra để dùng chính thức cho 2.5L.

Print Settings:
Printer brand: Creality
Printer: Ender-3 S1 Pro
Rafts: No
Supports: No
Resolution: 0.15
Infill: 99% Lines/Renticular
Walls: 4
Filament brand: Esun
Filament color: Black
Filament material: PLA+
