Mod tạ 608 Bearing cho stand tay cầm Xbox One & Series X|S

LƯU Ý: Model này KHÔNG quay! Nó chỉ có một lỗ bên trong để chứa một vật có kích thước 608 bearing nhằm tăng trọng lượng.

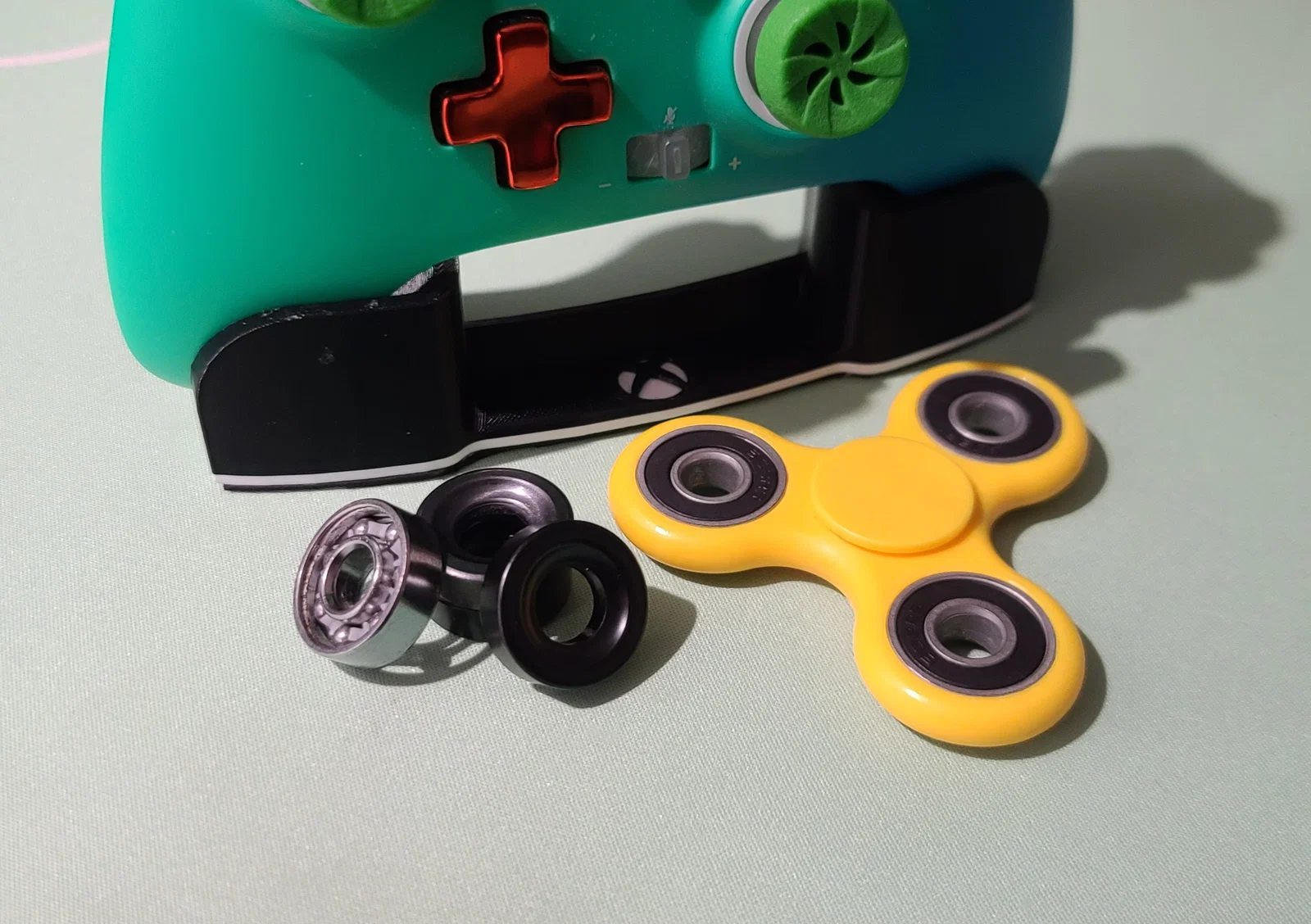

Về cơ bản vẫn là cái stand để tay cầm Xbox dạng ôm khít giống bản của io_roboto, nhưng mình chỉnh lại để bên trong có lỗ đúng cỡ 608-bearing để làm bản có trọng lượng (bạn có thể xem trong 3D Viewer, bật Wireframe hoặc X-ray sẽ thấy). Mình dùng mấy cục tạ kim loại của fidget spinner có kích thước y hệt 608 bearing, kèm theo một ống trụ nhựa chèn vào để bridging cho mượt. Nếu bạn có kiểu tạ khác mà nhét vừa trong một hình trụ cao 7mm, đường kính 22mm thì cứ dùng thoải mái.

Link Tinkercad ở đây, phòng khi bạn muốn chỉnh sửa.

Hướng dẫn in (Printing Instructions)
EDIT (2024-03-26): Mình đã thêm một phiên bản mới của model này với đáy mở (Open bottom) theo yêu cầu của một người bạn. Vậy nên bạn không cần xử lý mấy bước hơi rắc rối dưới đây nữa. Với bản đó, bạn chỉ cần support cơ bản ở mặt dưới, rồi gỡ support xong là có thể nhét bearing/tạ vào trực tiếp.

Vì bạn đang muốn làm bản có trọng lượng từ mẫu gốc của io_roboto, mình khuyên infill ít nhất 15% hoặc tốt hơn là cao hơn để tăng thêm cân nặng. Cá nhân mình thì không tăng quá 30%.

Dùng slicer bạn thích, tạo một điểm pause in ngay trước khi phần “mái” (roof) của cái lỗ được in kín lại. Mình hay dùng chức năng Color Change có sẵn trong Prusaslicer (icon hình dấu cộng bên phải) để pause. Dĩ nhiên bạn không cần đổi màu, cái này chỉ tiện để dừng in cho dễ nhằm nhét tạ vào giữa chừng.

Nó sẽ trông giống như các hình dưới đây để đảm bảo điểm pause đúng:

Ngay trước lúc pause phải có một cái lỗ lớn…

… Và ngay phía trên nó sẽ là một lớp mái kín (solid roof).

(TÙY CHỌN) Nếu muốn, mình cũng khuyên bạn làm một lần đổi màu sớm hơn: ngay trước khi logo được in. Cái này để làm logo có màu như bản mình in. Tuy nhiên, việc này sẽ để lại một chấm màu nhỏ gần đáy các rãnh nơi tay cầm tì vào, nhưng khi đặt tay cầm lên thì chỗ đó sẽ bị che lại.

LƯU Ý: Nếu bạn dùng tạ fidget spinner thay vì 608 bearing như mình, mình cực kỳ khuyên bạn in cái file STL “support cylinder” (ống trụ đỡ) либо in trước, либо in cùng. Ống trụ này khi đặt vào bên trong cục tạ sẽ giúp máy bridge qua phần tạ dễ hơn. Còn nếu dùng bearing bình thường thì hình dạng khá đều nên thường đã đỡ đủ, kể cả không có nắp (covers).

Khi in thực tế, đợi tới lúc máy pause/đổi màu rồi hãy nhét tạ bạn chọn vào. Chứ đang chạy mà cố nhét vào thì không vui chút nào. Nếu bạn có in ống trụ đỡ thì nhét luôn vào trong lòng cục tạ. Mình khuyên bạn scale độ dày/kích thước nếu nó không vừa theo mặc định.

Tạ đưa vào phải tương đối trơn tru; mình cố tình làm lỗ hơi dư một chút. Nếu lỗ quá rộng, lấy tạ ra cẩn thận rồi bơm keo vào lỗ. Nếu lỗ quá chật, mình khuyên bạn chỉnh model của mình trong Tinkercad ở đây, tách thành các phần để nới lỗ lớn hơn, và bỏ lần in này… hoặc cứ tiếp tục để có một cái lỗ bên trong cho phiên bản “ít nặng” hơn.

Sau khi đã nhét tạ xong, và kiểm tra filament đã load sẵn sàng, tiếp tục cho máy in. Mình khuyên bạn quan sát một chút để chắc chắn nozzle chạy qua phần tạ chèn vào an toàn rồi hẵng đi làm việc khác. Ở bước này, nó sẽ trông như sau trong/sau khi in:

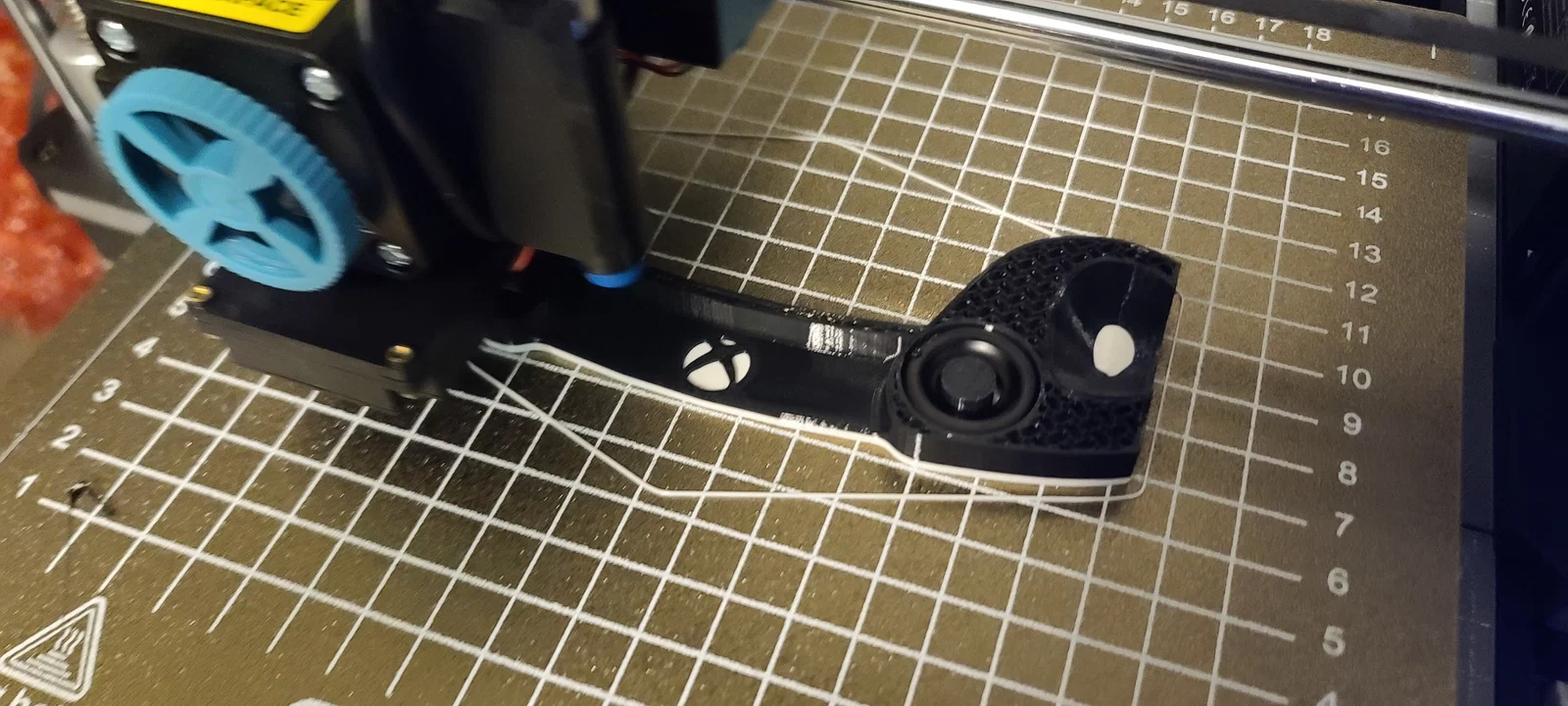

Cục tạ fidget spinner của mình, kèm ống trụ đỡ tùy chọn (nếu dùng bearing thì không cần cái này)…

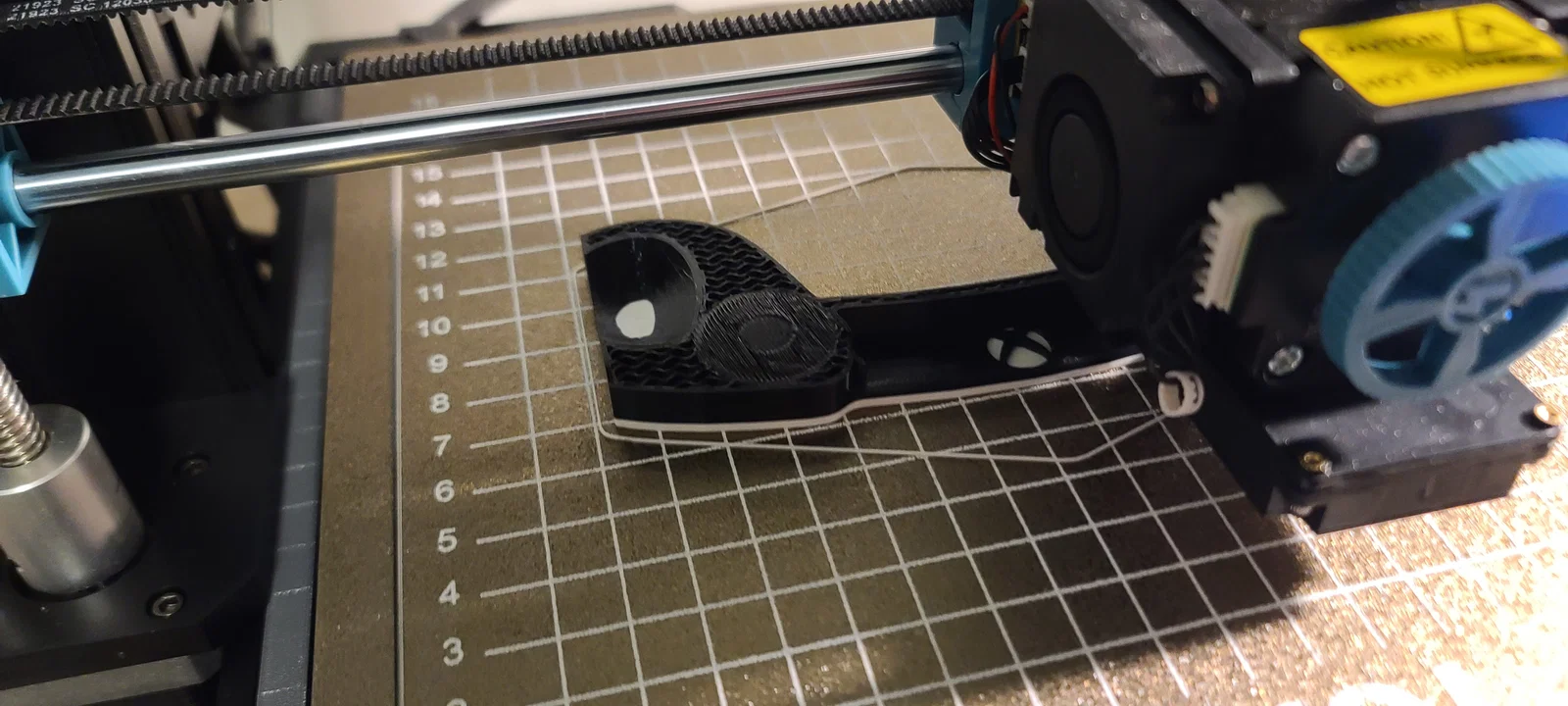

… Và mặt còn lại, được phủ kín và bridge đẹp không vấn đề gì. Lưu ý chấm trắng do đổi màu sớm để in logo.

Xong hết thì để nguội, tháo ra và dùng thôi. Mình cũng khuyên dán thêm một miếng nỉ (felt) dưới đáy nếu bạn muốn đứng vững hơn, nhưng hoàn toàn tùy chọn. Mình chỉ là còn dư nhiều nỉ từ mấy dự án thủ công hồi lâu.

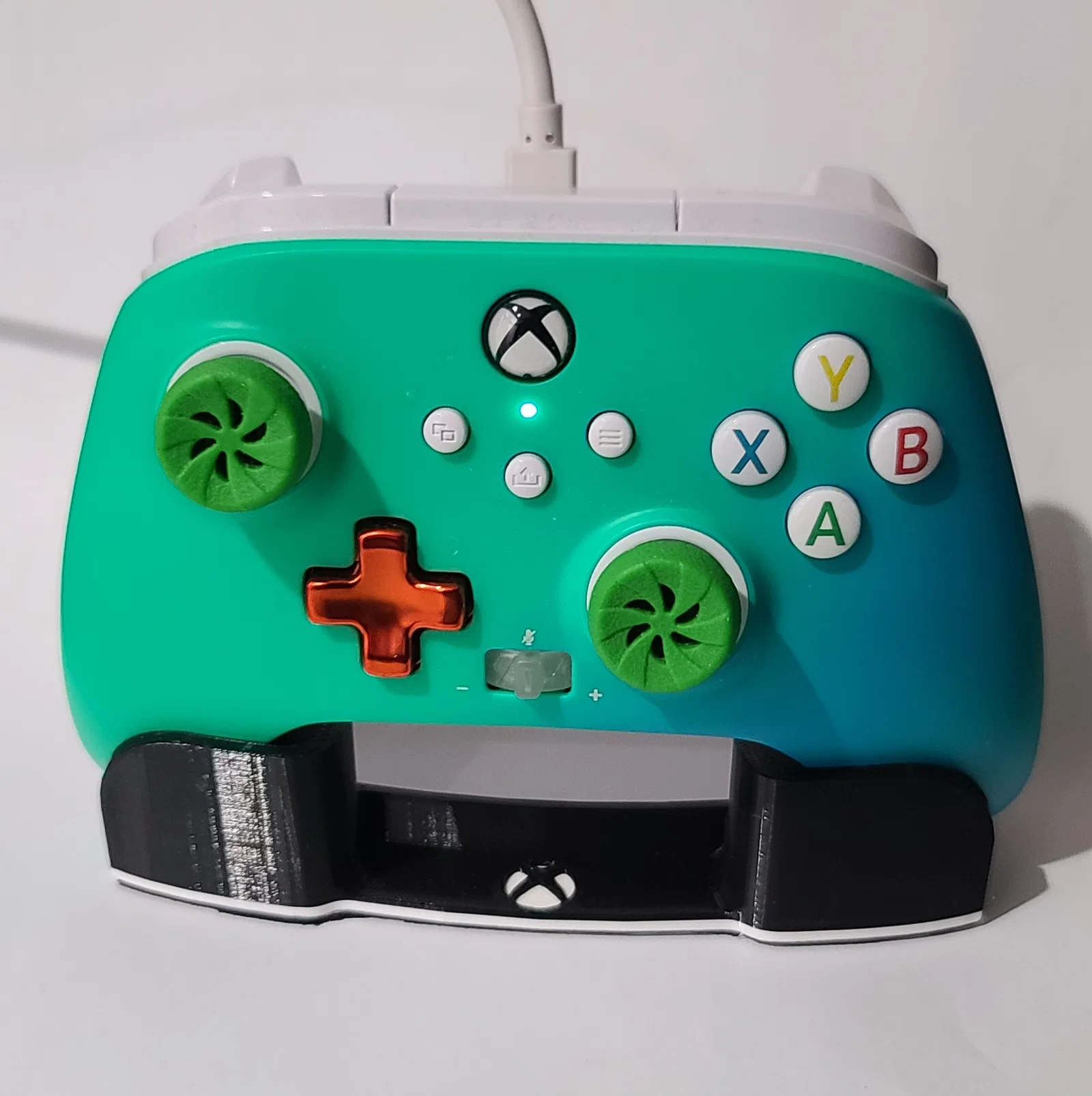

Mình in bằng Jessie Premium PLA màu Đen và Trắng, dù không nhớ chính xác infill… nhưng khá dày như bạn thấy trong hình. Nhắc lại: mình dùng tạ fidget spinner loại cỡ 608 bearing, và dán thêm một lớp nỉ (màu đen) ở đáy để tăng độ bám.
