Mẫu FreeTrack 3 Point Hat Model – Khung gắn LED hồng ngoại cho head tracking

FreeTrack là một ứng dụng phần mềm mã nguồn mở, cung cấp giải pháp optical head tracking tiết kiệm chi phí cho các ứng dụng và game. Phần mềm này mô phỏng rất sát sản phẩm thương mại tương đương là TrackIR.

Headtracking được thực hiện bằng cách gắn các đèn LED hồng ngoại (infrared) lên nón hoặc kẹp theo một bố trí đặc biệt, rồi để phần mềm theo dõi các điểm này thông qua gần như bất kỳ webcam nào. Dữ liệu vị trí sau đó sẽ được gửi vào game theo thời gian thực như ARMA II hoặc DCS: World, giúp người dùng thoải mái nhìn quanh trong môi trường.

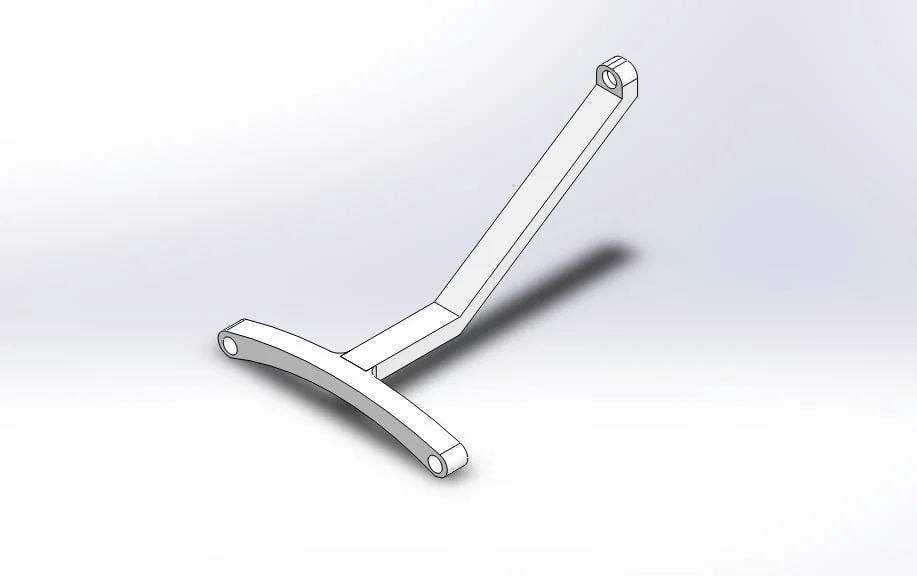

Mẫu point model này đóng vai trò như một bệ/khung chính xác để gắn các LED hồng ngoại lên nón. Vị trí tương đối của các LED này phải được nhập vào phần mềm; nếu đo đạc kém chính xác hoặc kích thước thay đổi theo thời gian thì hiệu năng tracking của người dùng sẽ giảm.

Thông tin bổ sung có trên website FreeTrack: http://www.free-track.net/english/

Instructions

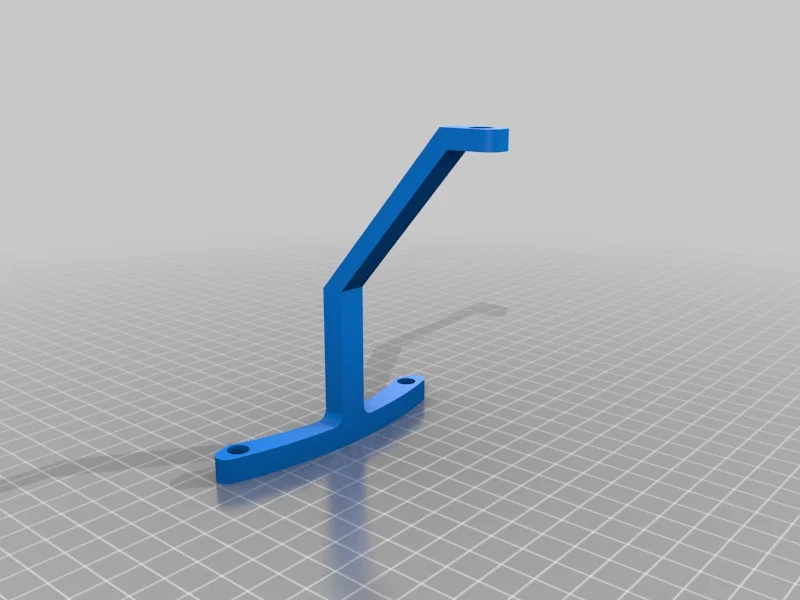

1. In phần với supports; chỉ phần mặt phẳng gần chỗ gắn LED phía trên mới cần support thôi, nên nếu thấy pattern support hơi lạ thì cũng đừng lo.

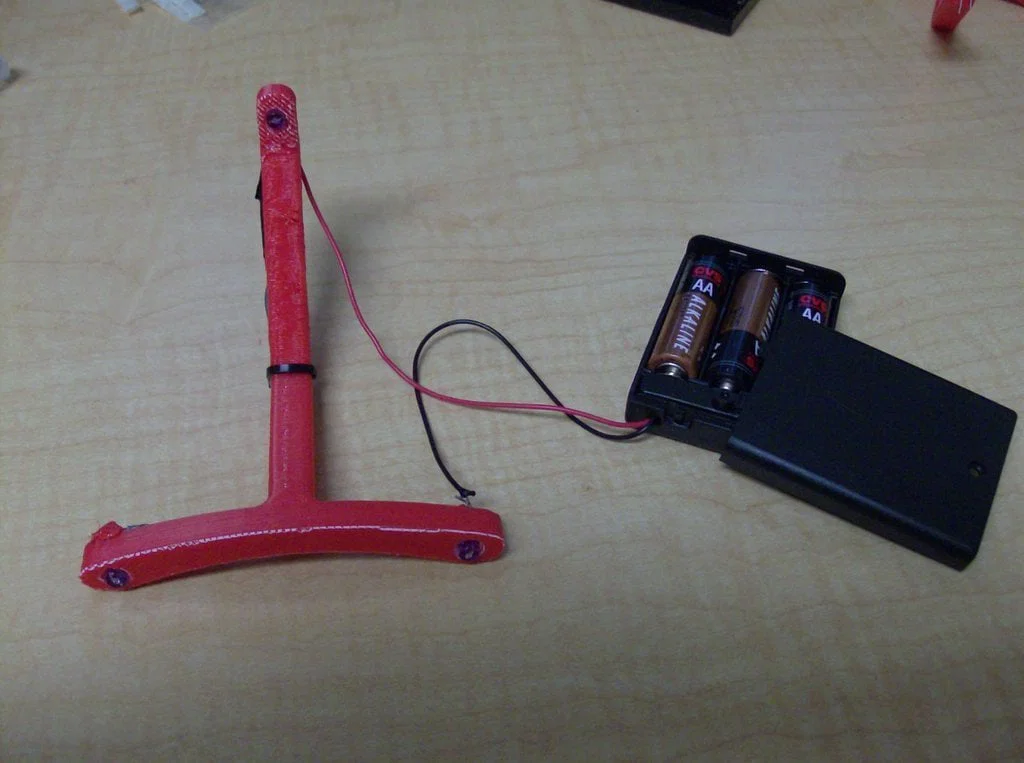

2. Hàn (solder) LED và một điện trở (resistor) có giá trị phù hợp vào nguồn cấp của bạn.
3. Dùng băng keo hoặc keo dán các LED hồng ngoại 5mm tùy chọn của bạn vào từng lỗ gắn; LED nên nhô ra ngoài chi tiết một chút.
4. Cấu hình phần mềm với thiết lập camera tối ưu của bạn, và cập nhật thông tin point model. Cái clip này bám đúng kích thước khuyến nghị: http://www.free-track.net/images/3pointscapDIM.png

Notes:

Có thể bạn sẽ cần bật quạt khi in phần tay đỡ (arm) đi lên vị trí LED phía trên.
