Đèn gắn nón bảo hiểm lắp lên ARC (ARC Mounted Helmet Light)
Bộ chi tiết in 3D làm đèn gắn nón bảo hiểm cho thanh ARC rail. Hỗ trợ LED Star PCB 20mm (White/Red/IR) và tùy chọn pin 1x AA, 2x AA hoặc 1x 18650. Cần hàn dây để lắp ráp.
Mô tả

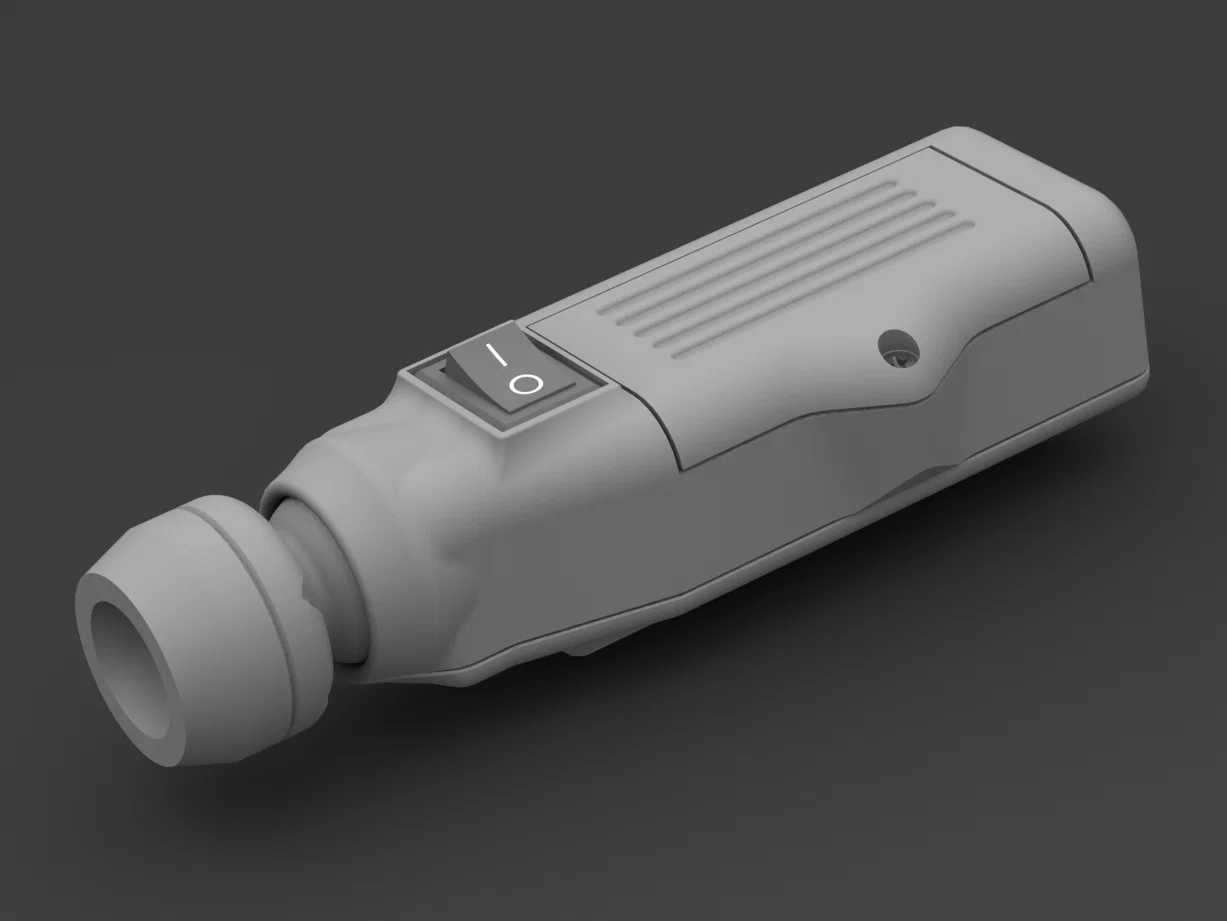

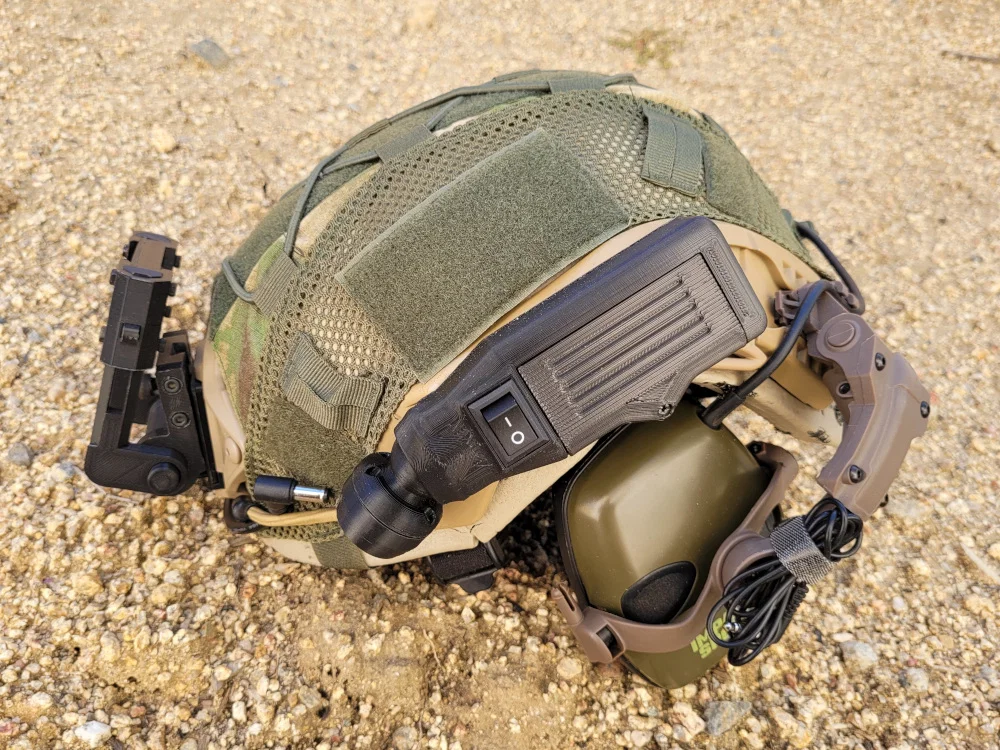

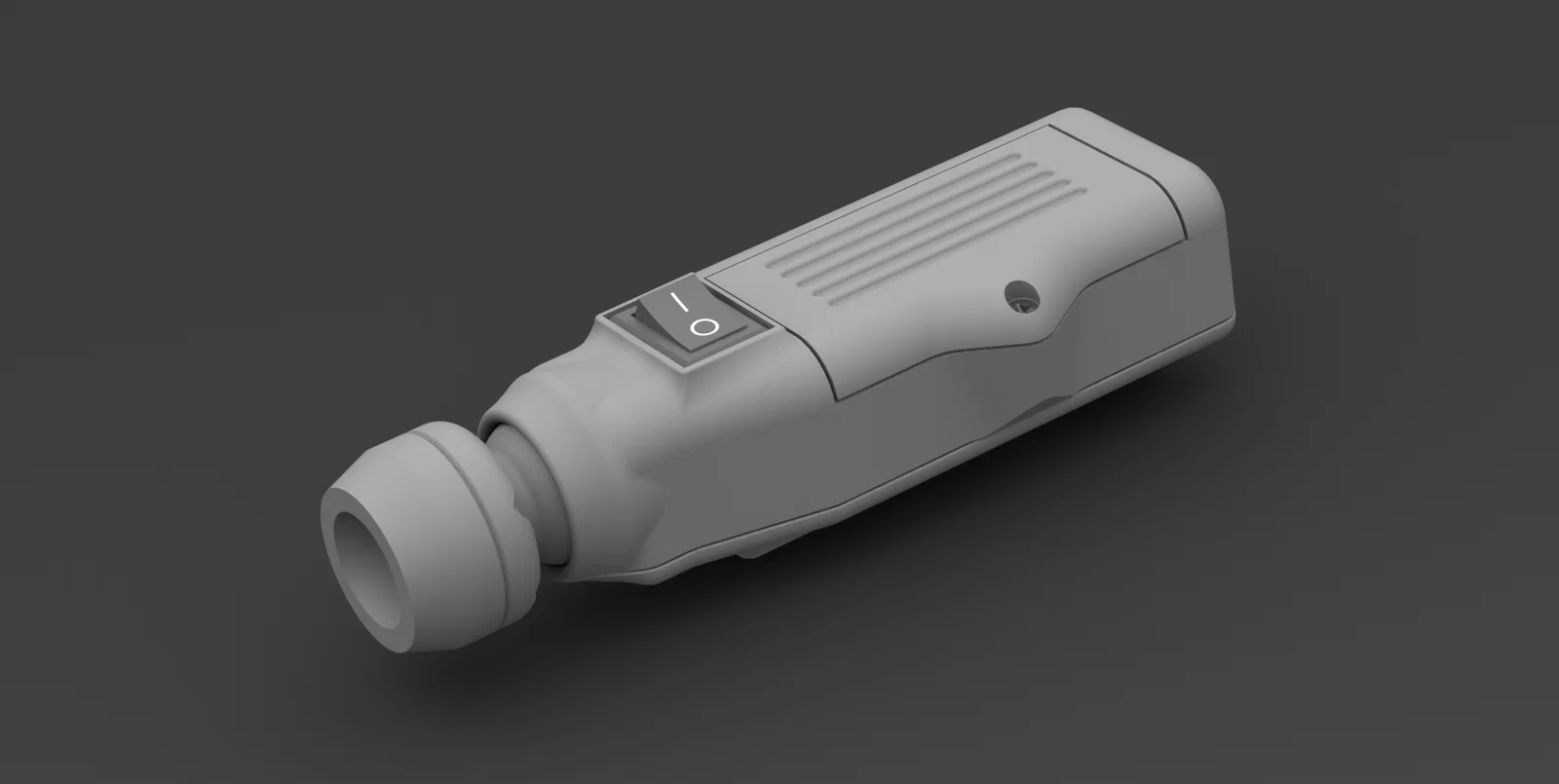

Đèn gắn nón bảo hiểm lắp lên ARC (ARC Mounted Helmet Light) bởi Qwerm
Bộ chi tiết để làm đèn nón bảo hiểm gắn lên thanh ARC. Thiết kế này dùng được module LED loại “Star PCB” 20mm và có thể lắp cho pin 1x AA, 2x AA, hoặc 1x 18650. Bạn có thể tìm LED màu White (3.2–3.4V), Red (2.0–2.2V) để giữ thị lực ban đêm tự nhiên, hoặc IR (1.1–1.3V) để hỗ trợ các hệ thống night vision chủ động.
Pin AA thường cho ra khoảng 1.5V, còn pin AA sạc lại thường khoảng 1.2V, nên bạn có thể dùng 1 viên để chạy LED IR, hoặc mắc nối tiếp 2 viên cho LED đỏ. Pin 18650 cho ra 3.7V.
Mỗi cụm đèn có thể làm với detent lớn hoặc nhỏ. Bản detent nhỏ sẽ khóa/giữ trên thanh ARC chắc hơn.
Cần biết hàn (solder) và đi dây khá đơn giản. Xem file STEP để hình dung cách lắp ráp.
Thiết kế này fit với bộ thanh ARC “hàng Trung Quốc” giá rẻ của mình, nhưng mình không đảm bảo nó sẽ vừa với thanh Ops-Core ARC chính hãng hay không.

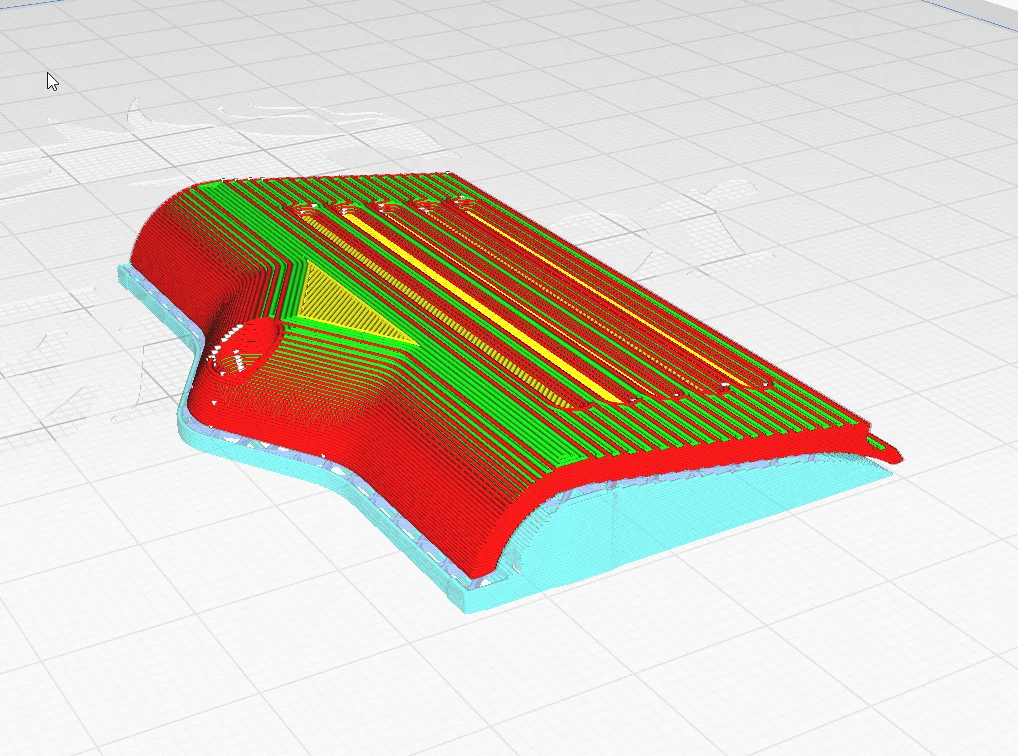

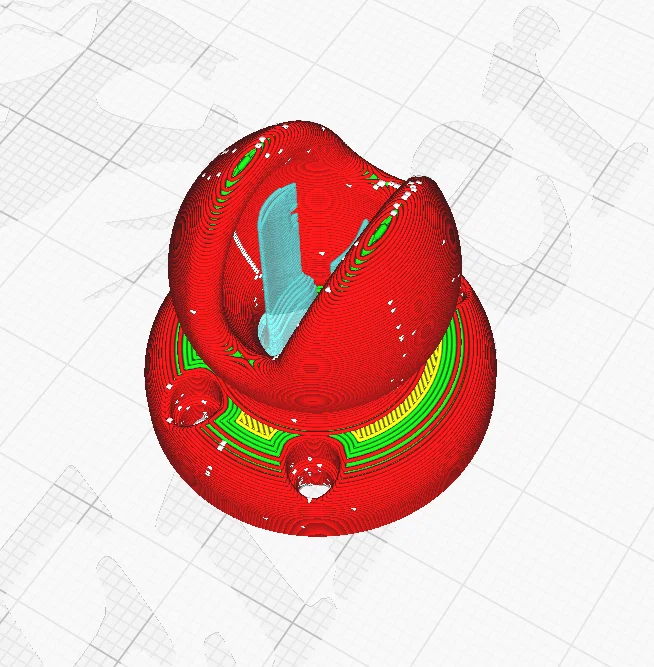

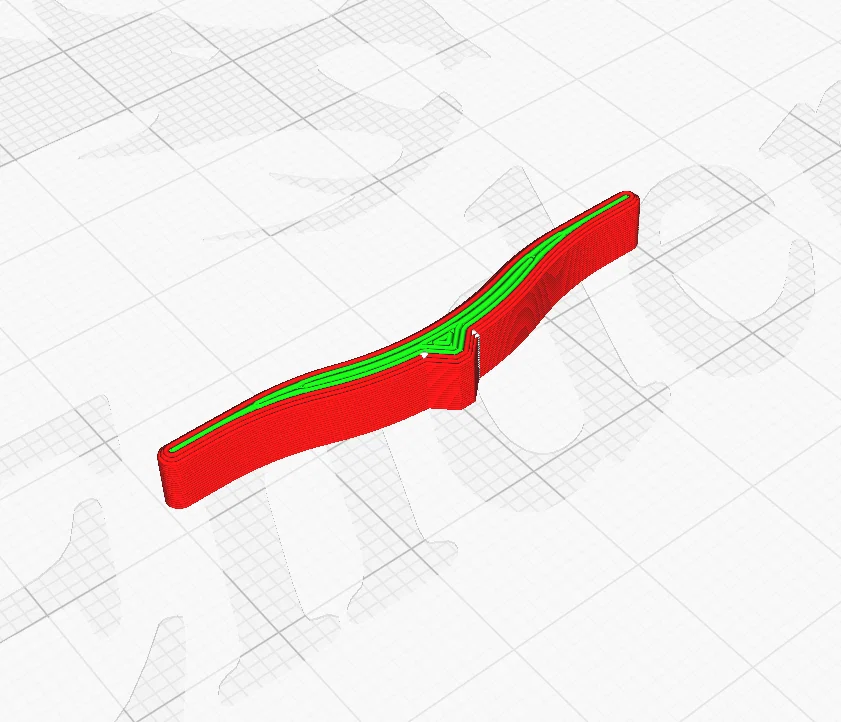

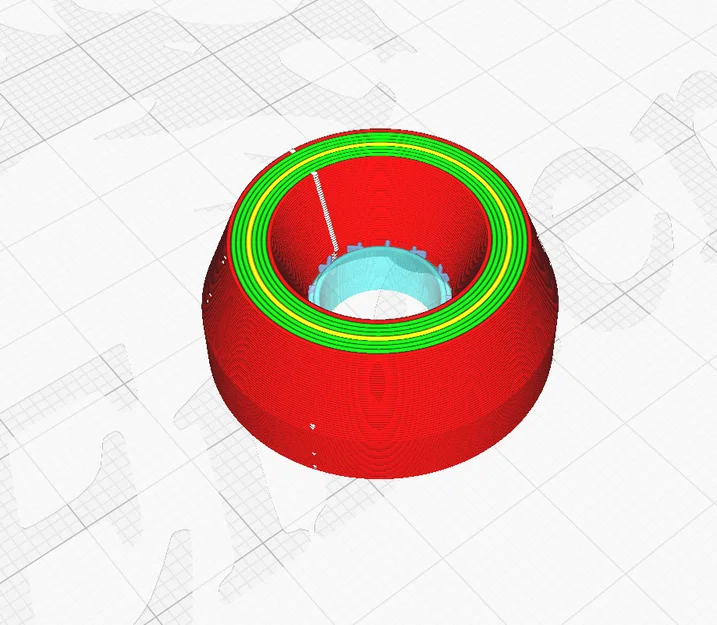

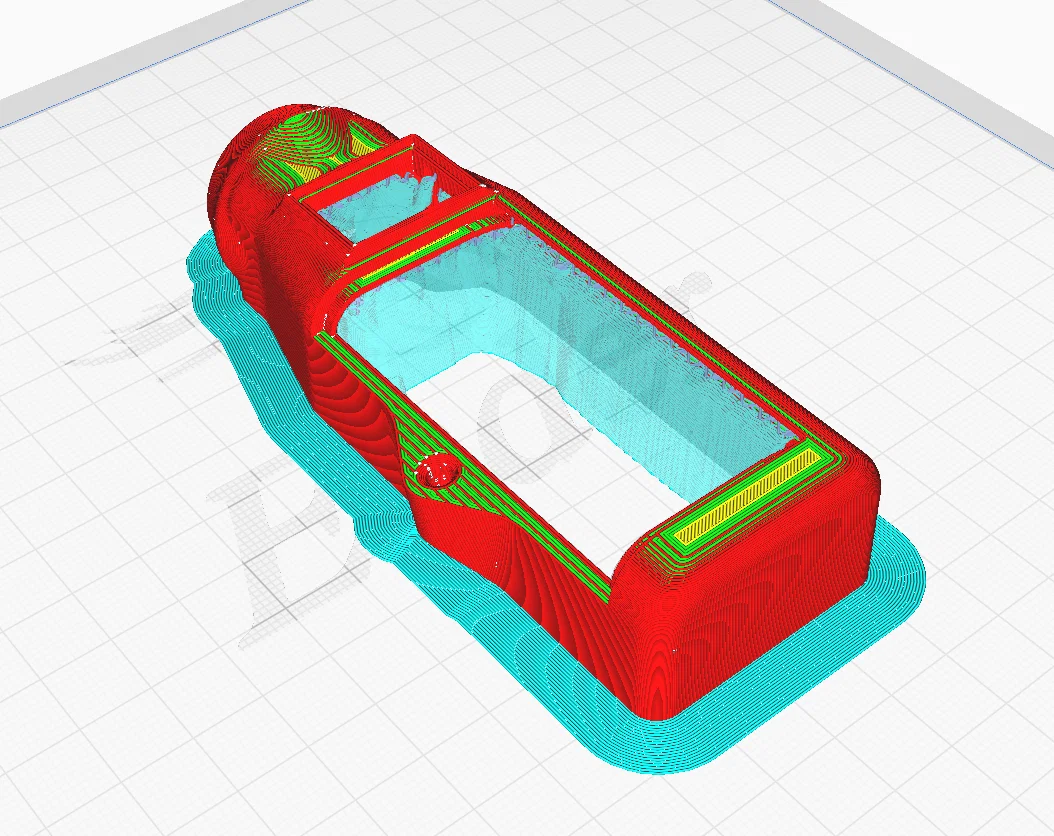

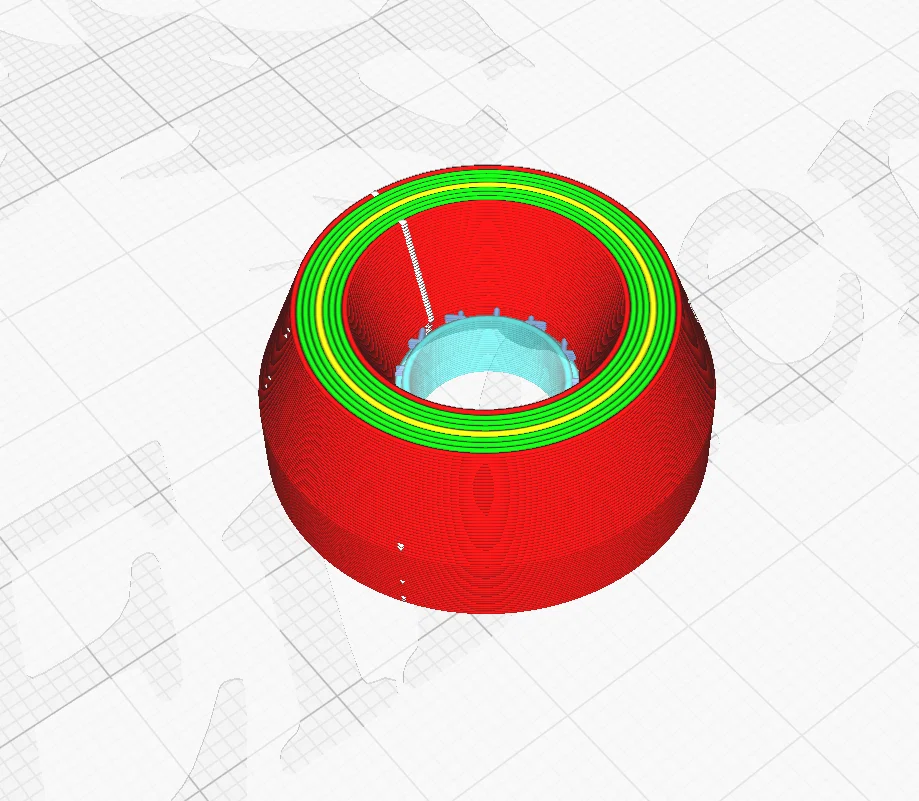

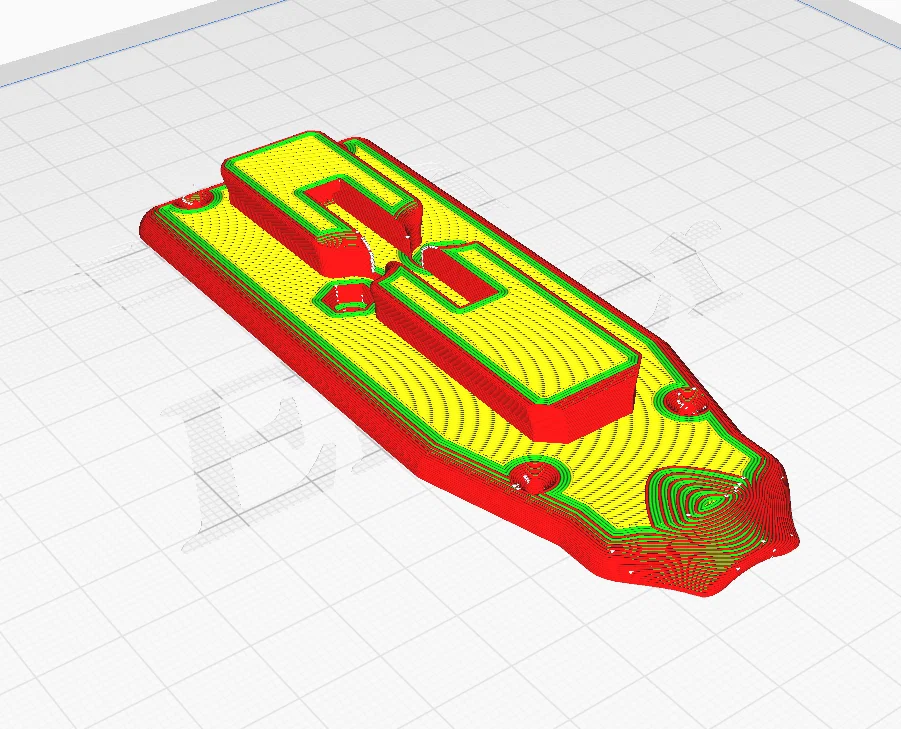

Settings đã dùng:
- Material: PLA+
- Extruder Temp: 190c
- Bed Temp: 60c
- Layer Height: 0.2mm
- Wall Line Count: 3
- Infill Percentage: 30%
Phần cứng cần có:
- 1x O-Ring (1-1/16 OD, 7/8 ID, 3/32 W) (AS568B# 118)

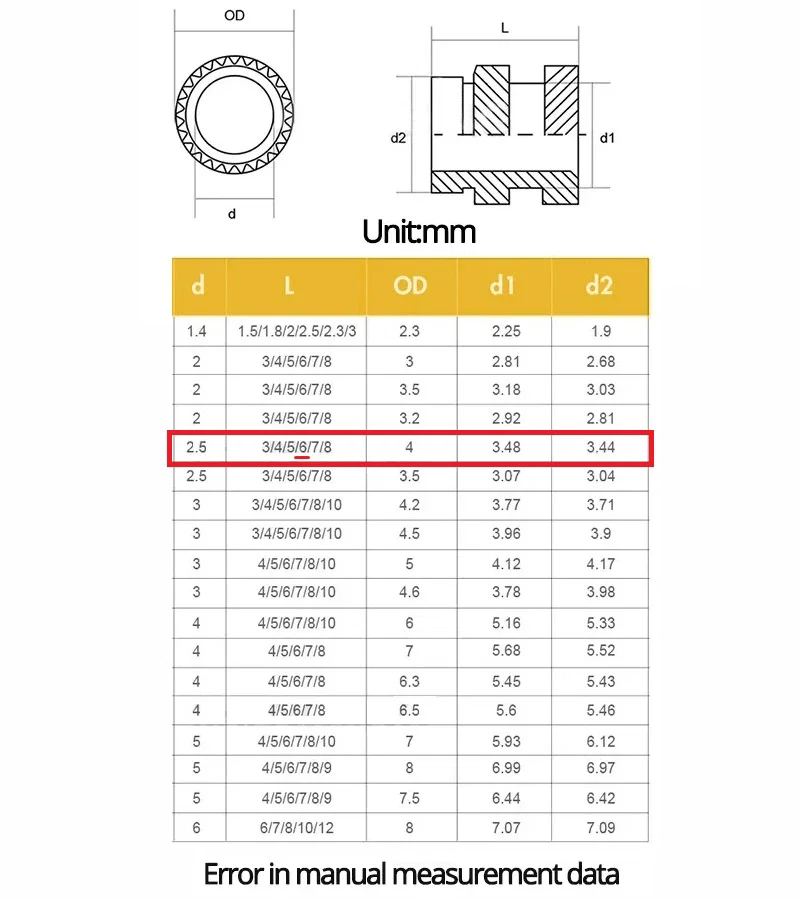

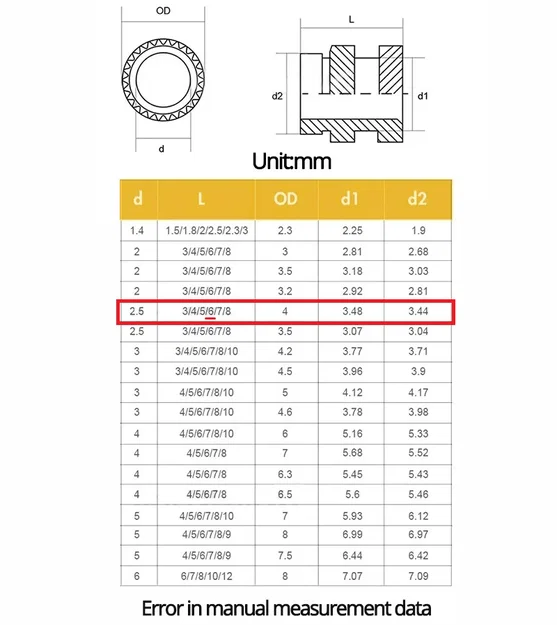

- 9x M2.5 Heatset Inserts
- 9x M2.5 8mm Countersunk Screws

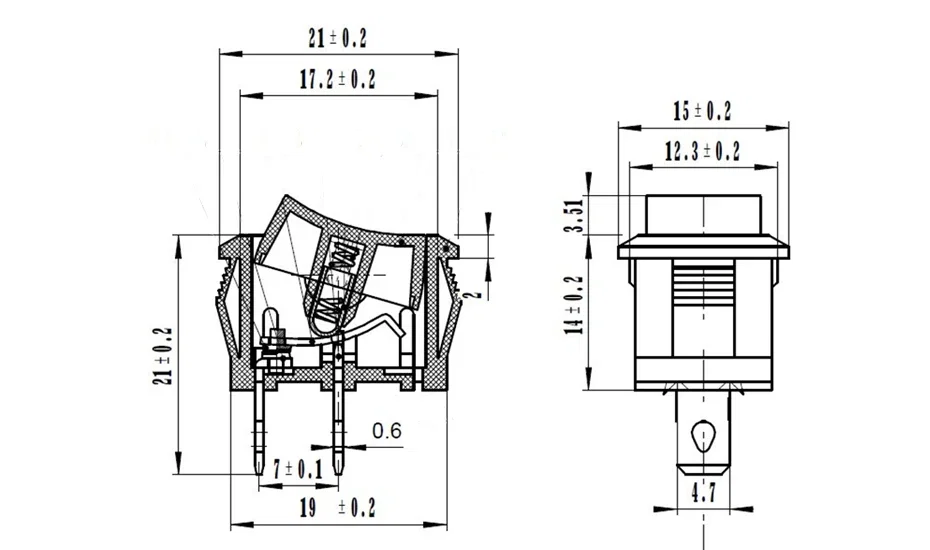

- 1x 15x21mm Rocker Switch

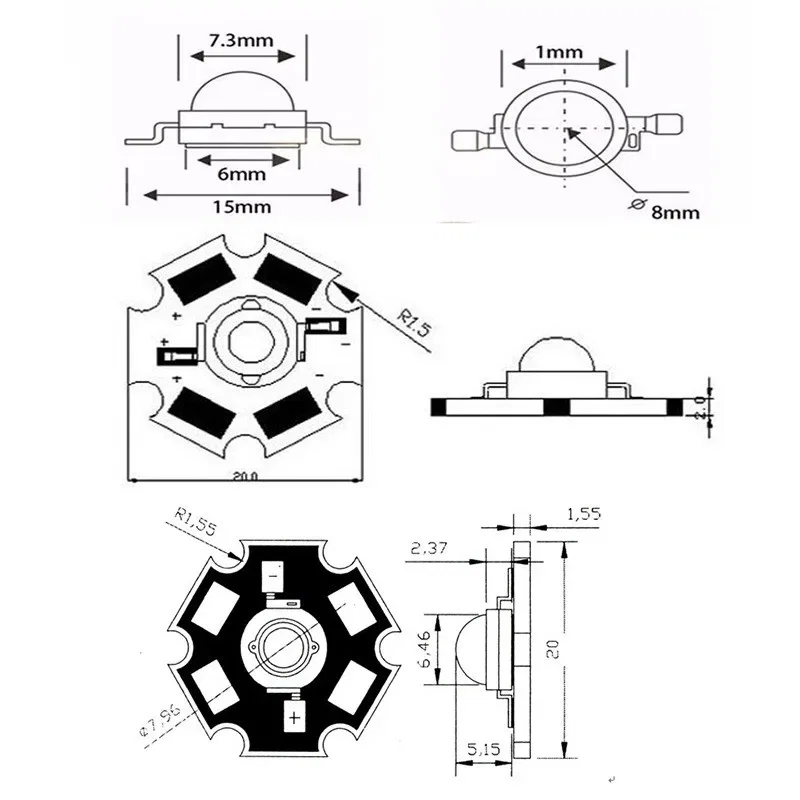

- 1x 1W LED With 20mm Star PCB

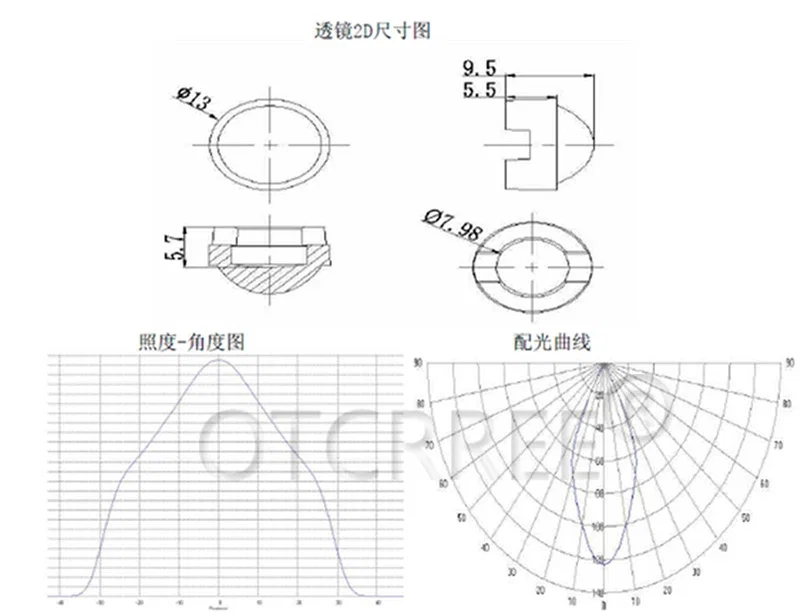

- 1x 13mm LED Lens/Collimator

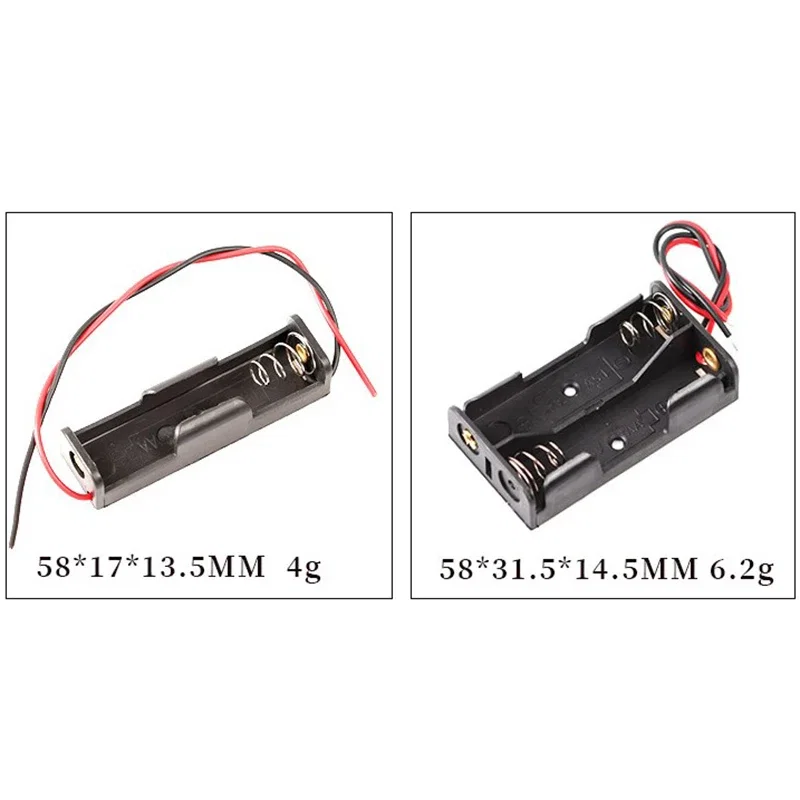

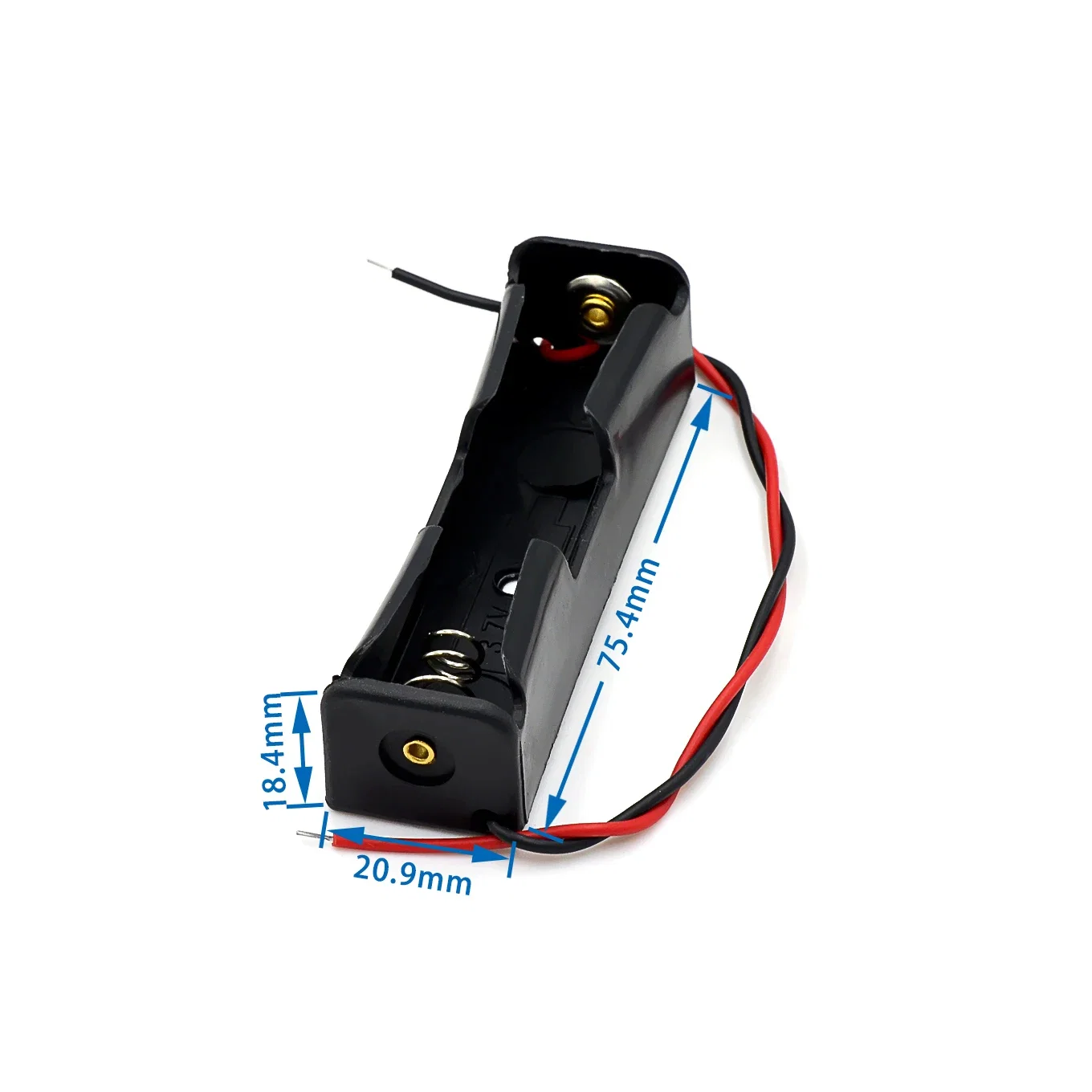

Chọn 1 trong các món sau:
Với bản đèn dùng 2x AA (Dual AA), bạn sẽ cần thêm 2x tán (nut) M3 và 2x vít M3 dài 5mm.
