Giá treo tua vít gắn bảng treo dụng cụ Raaco

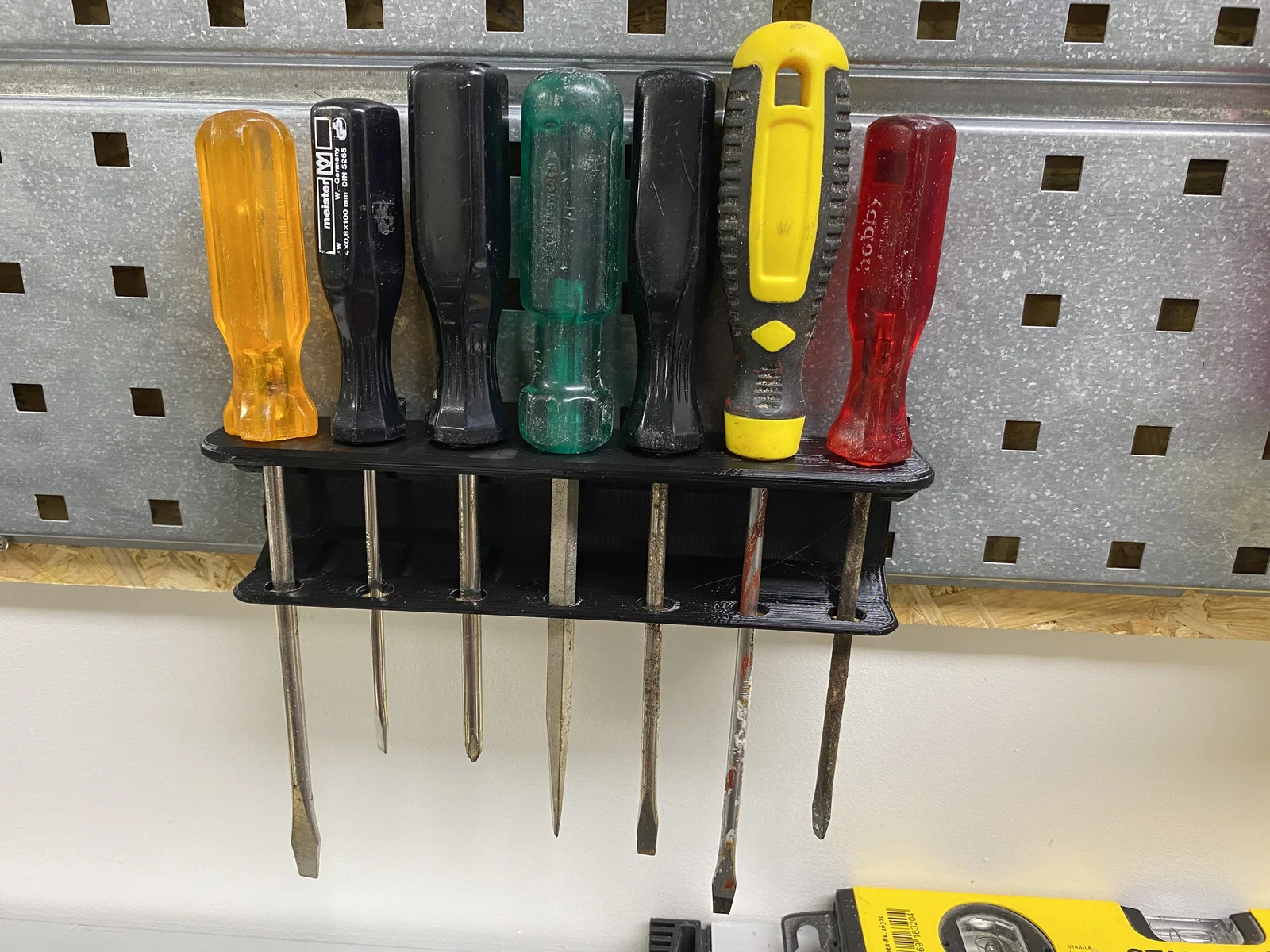

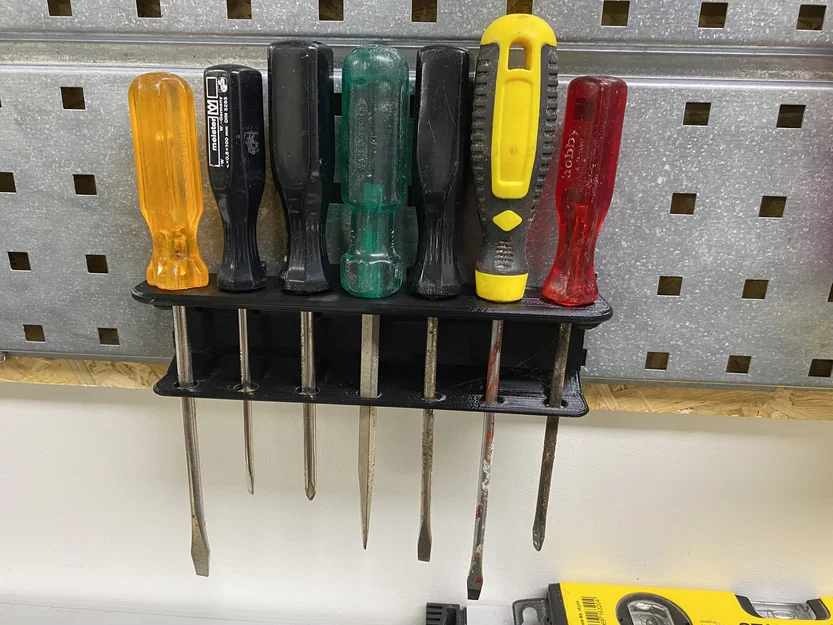

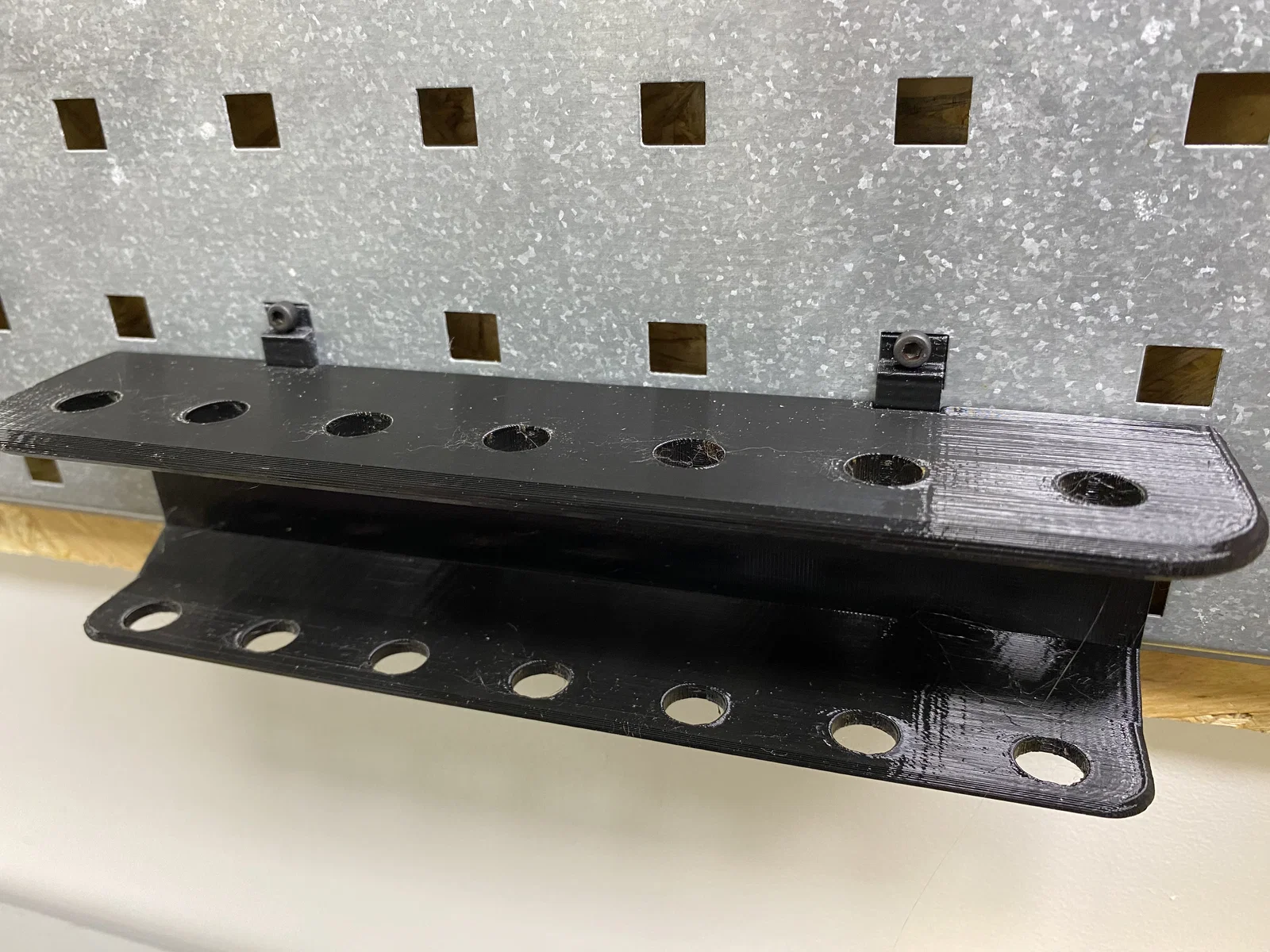

Đây là giá treo tua vít được thiết kế để gắn vừa vặn lên tấm bảng treo dụng cụ Raaco. Bạn có thể cố định nó vào vị trí bằng một con ốc vít 3x10 mm.

Hướng dẫn in

Để in hoàn chỉnh sản phẩm này, bạn cần 3 bộ phận:

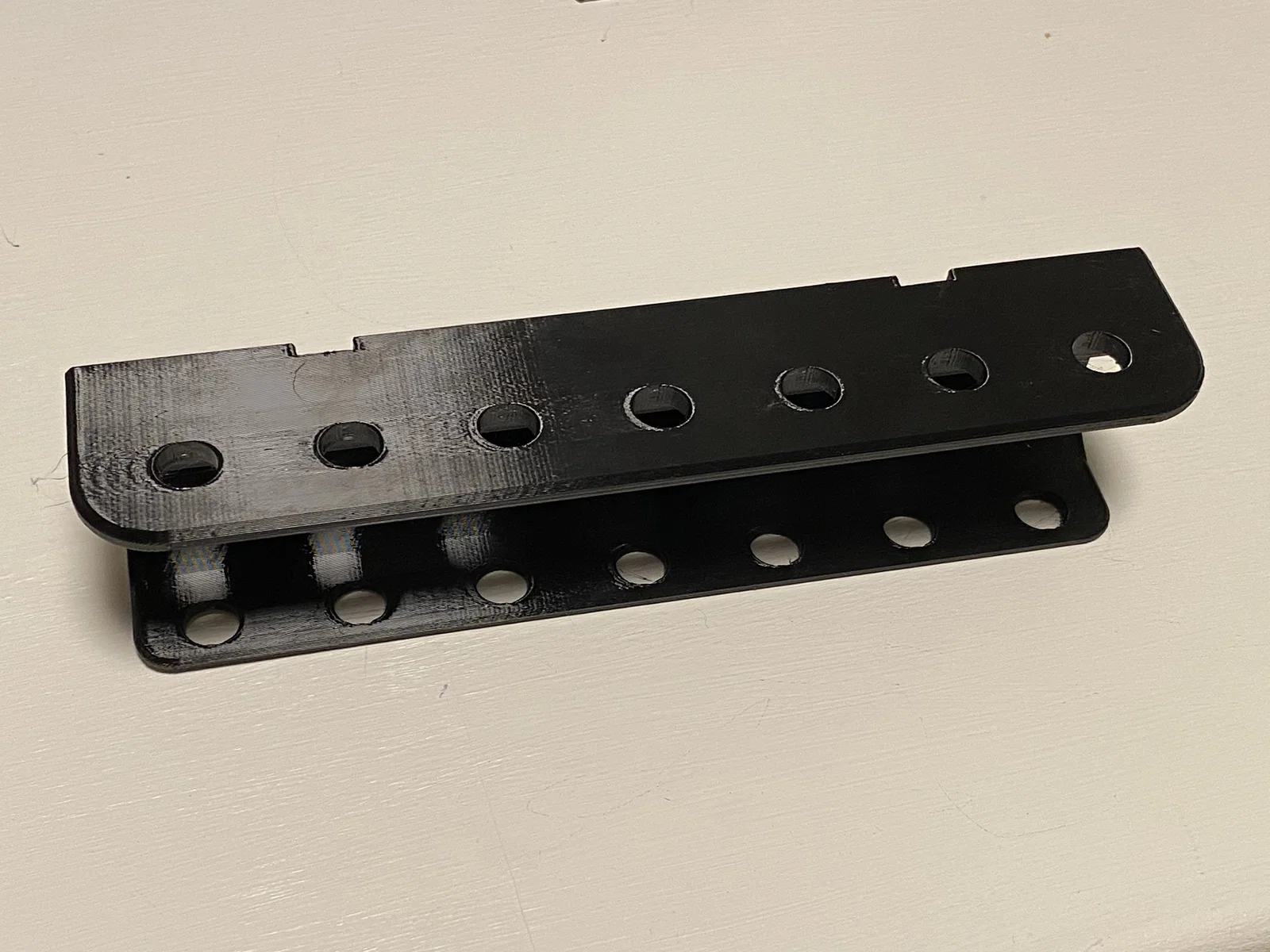

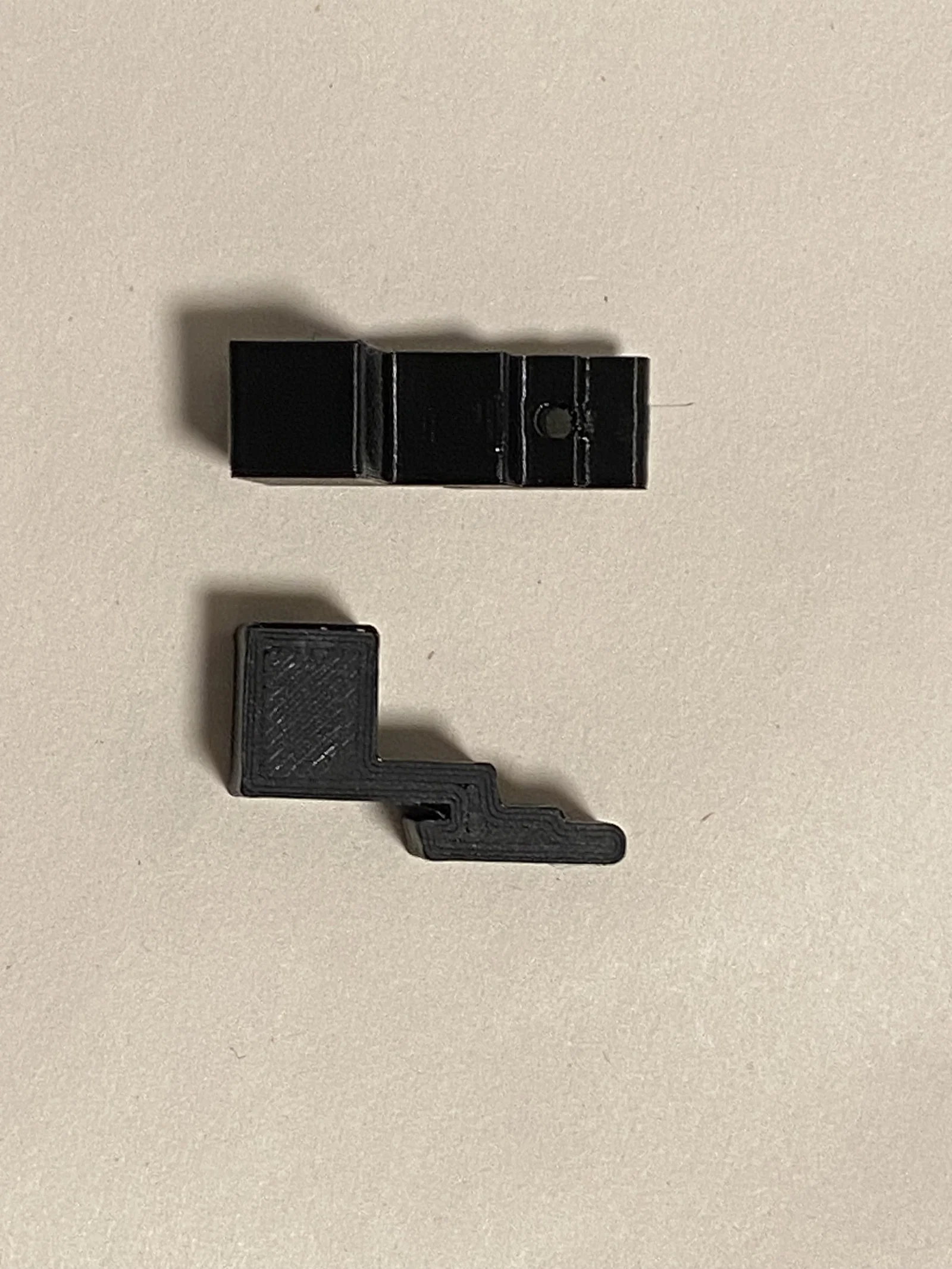

2x Single Universal Clip (kẹp đa năng đơn) 1x Screwdriver rack (giá treo tua vít)

Nên in bằng chất liệu PETG với 4 lớp vỏ (perimeters). Mức độ lấp đầy (infill) thì tùy bạn chọn nhé.

Lắp ráp

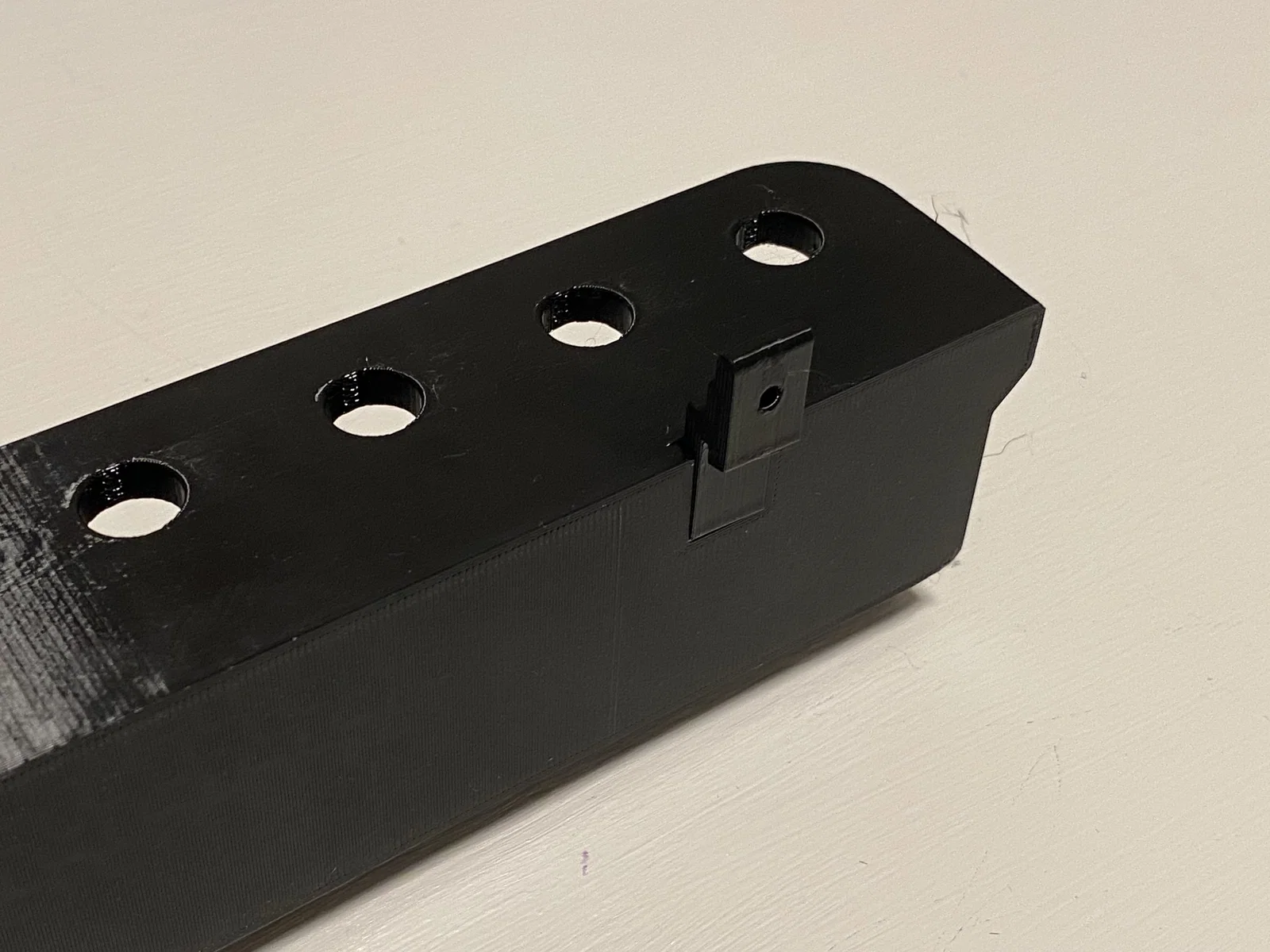

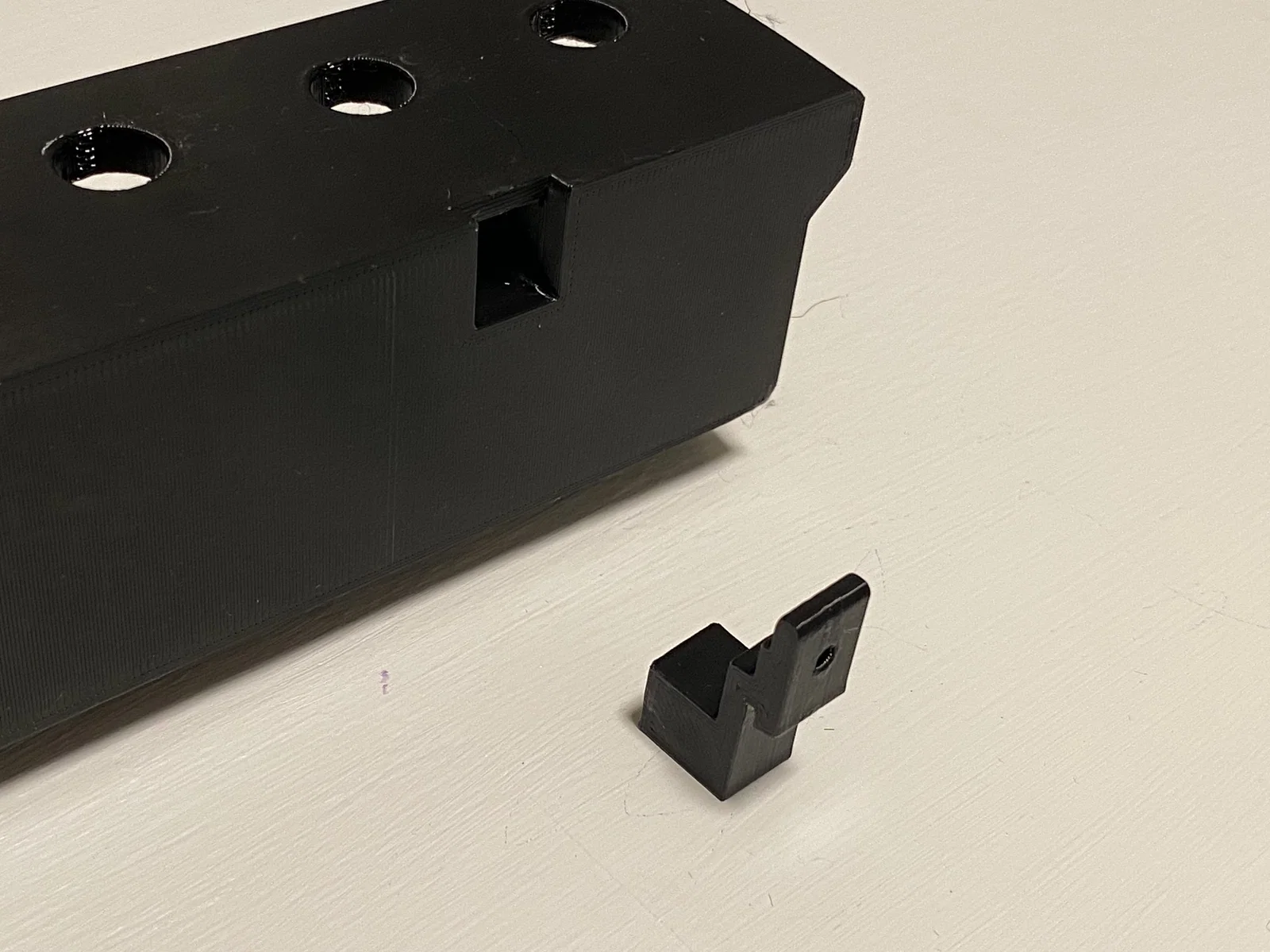

Thiết kế này không dùng khớp nối phức tạp gì cả, chỉ là một cái chốt vuông khớp vào lỗ vuông thôi. Với dung sai trên máy in của mình (thậm chí chưa cần tinh chỉnh kỹ), mình không cần dùng keo dán. Nhưng nếu bản in của bạn bị lỏng, cứ cho một giọt keo dán sắt vào là ổn ngay.

Tùy biến thêm

Mình chọn kiểu kết nối hình vuông đơn giản để bạn dễ dàng tự thiết kế các loại giá treo dụng cụ riêng của mình. Bạn chỉ cần tạo một cái lỗ vuông kích thước 10x10x10 mm trên vật thể của bạn là được. Khi đó, bạn có thể tải file Single Universal Clip về và sử dụng cho các mẫu thiết kế riêng.

Nếu muốn giá treo dụng cụ của bạn sát vào tường, hãy thêm một phần "vát mép" (countersink) 3 mm phía trên lỗ vuông nhé.

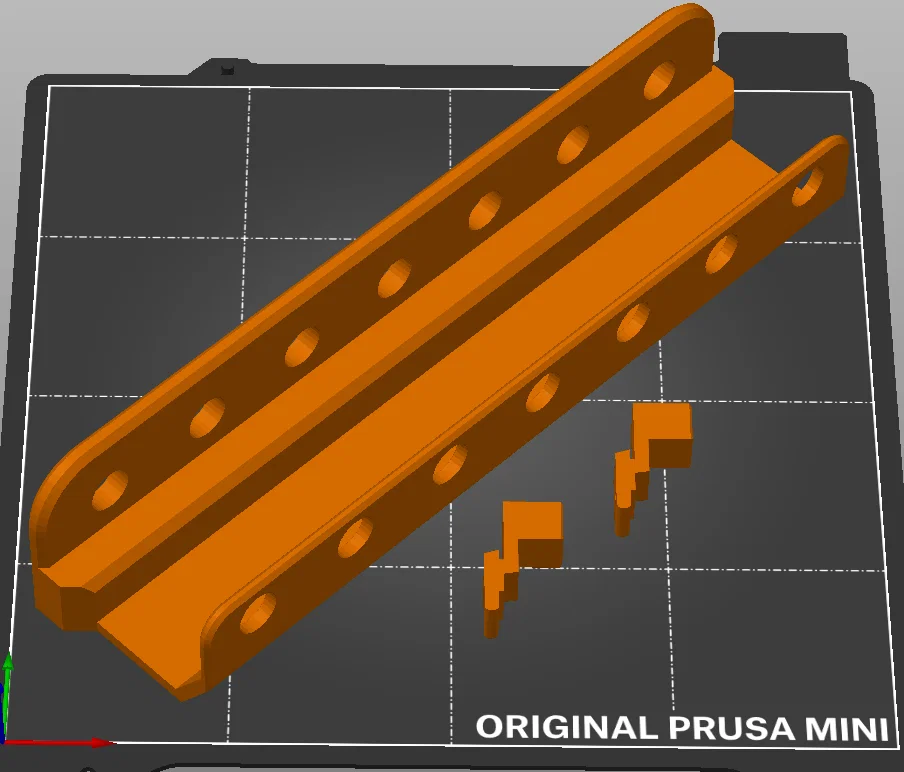

Mình làm kích thước giá treo này để vừa với bàn in của máy Prusa Mini. Sau này mình có thể dễ dàng làm thêm các phiên bản lớn hơn cho những máy có bàn in rộng hơn.
