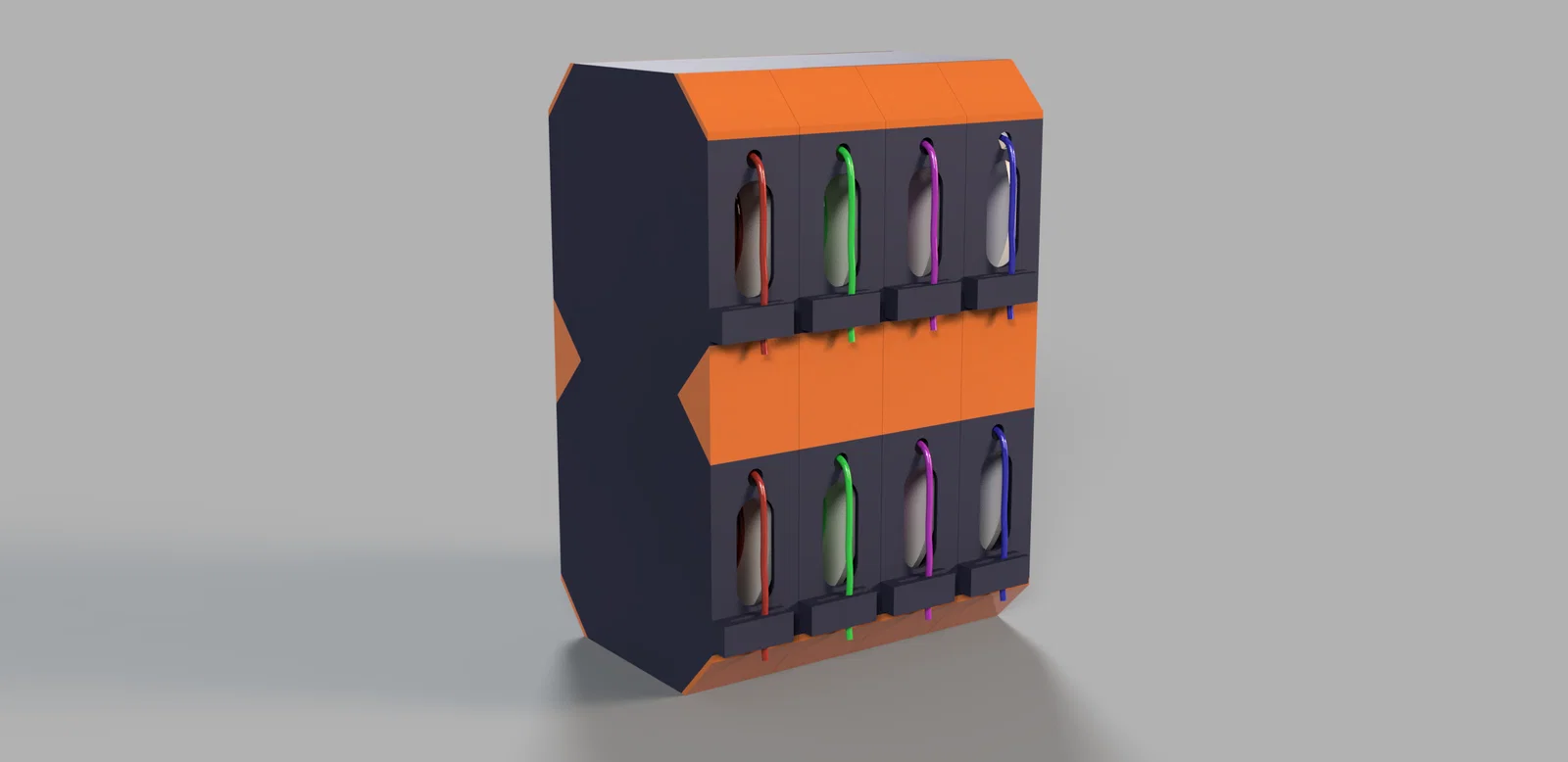

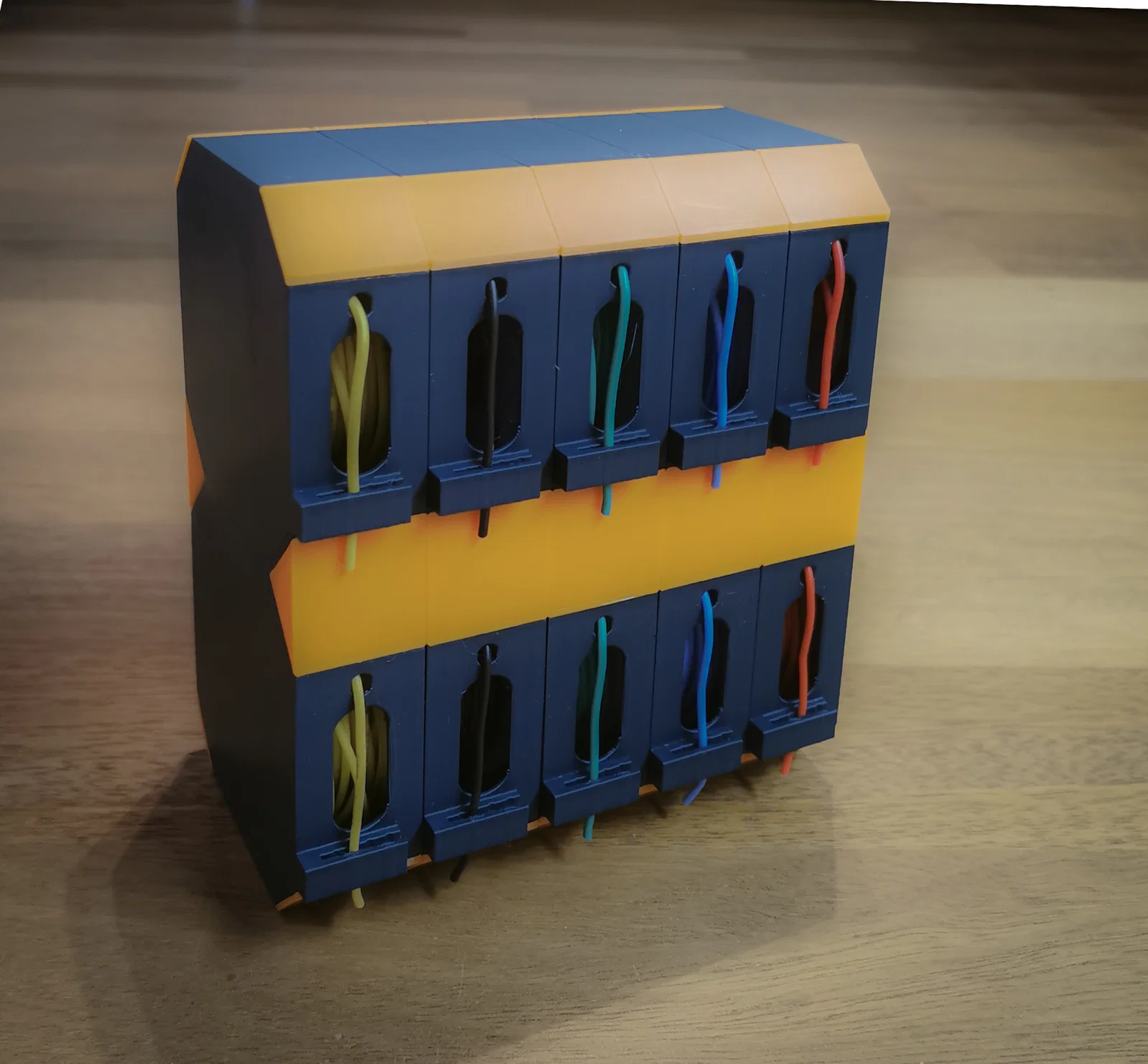

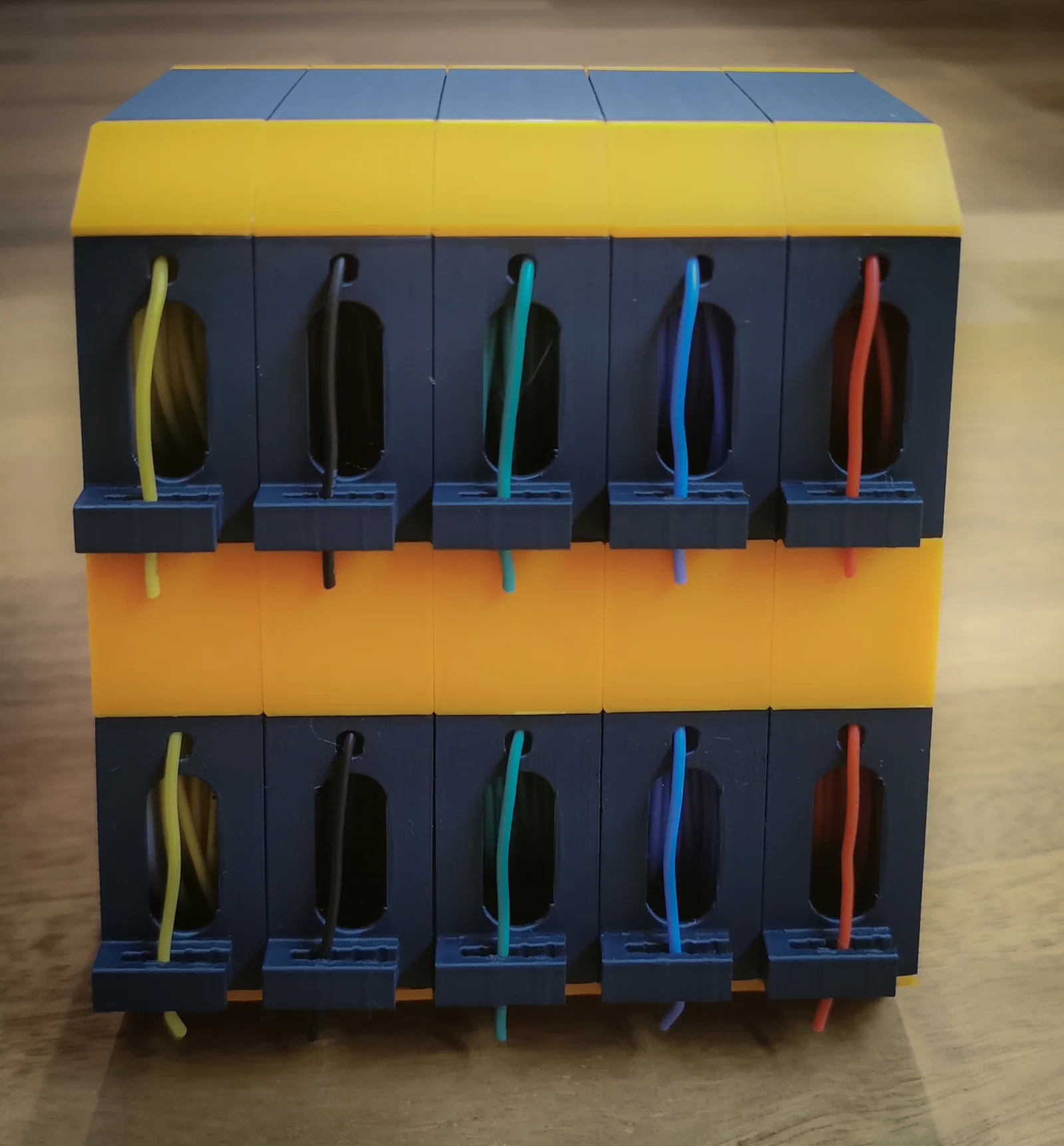

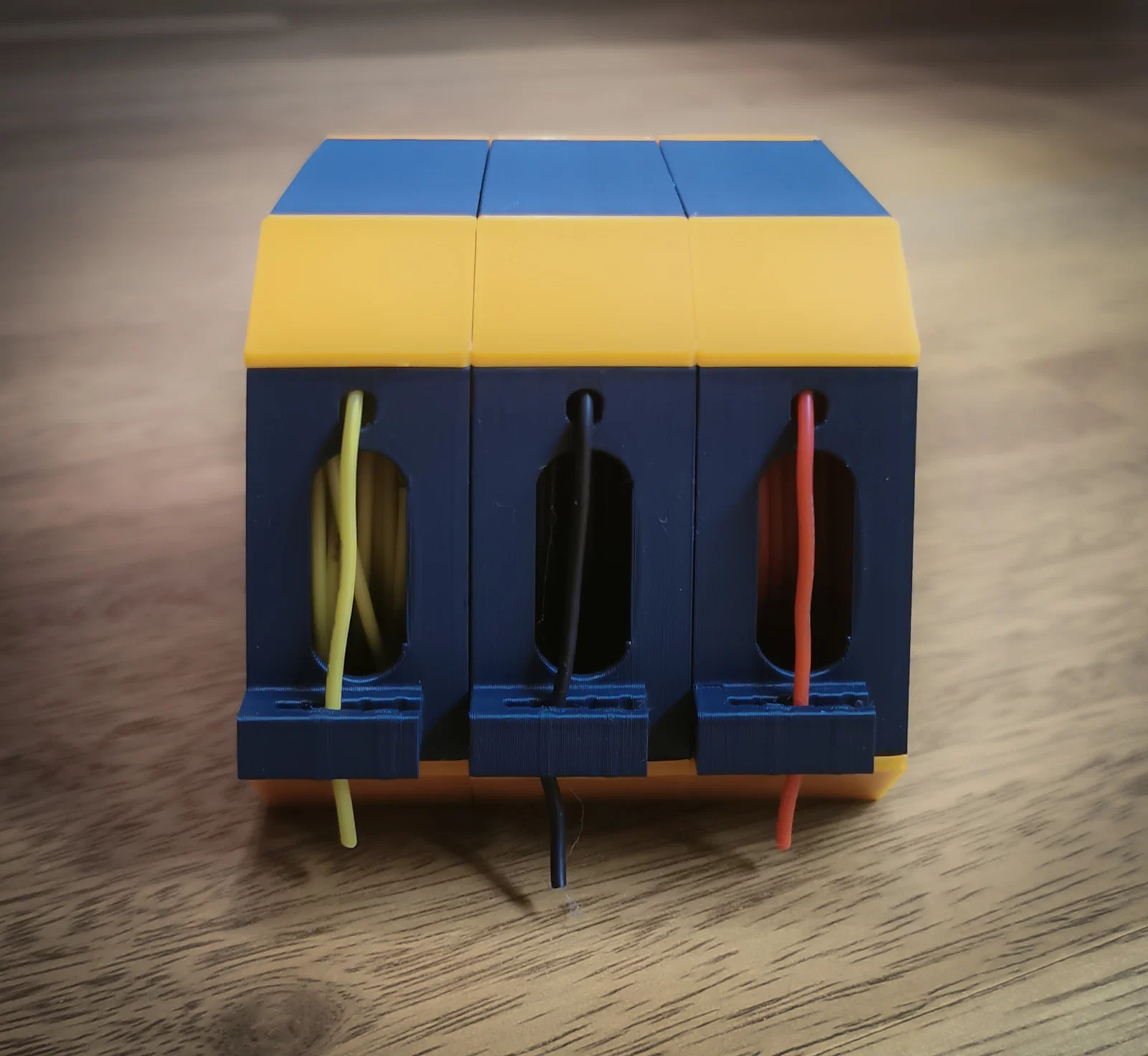

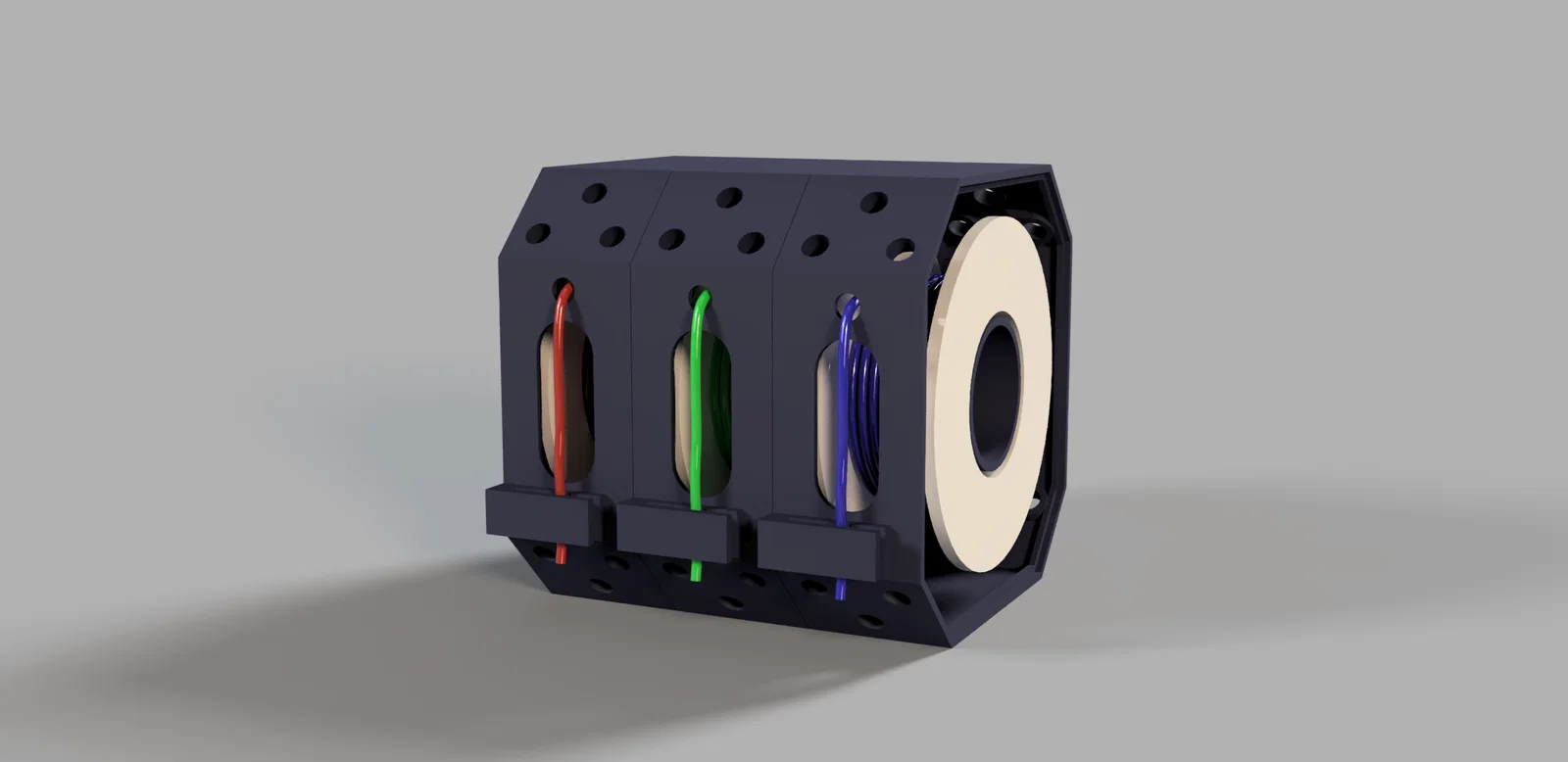

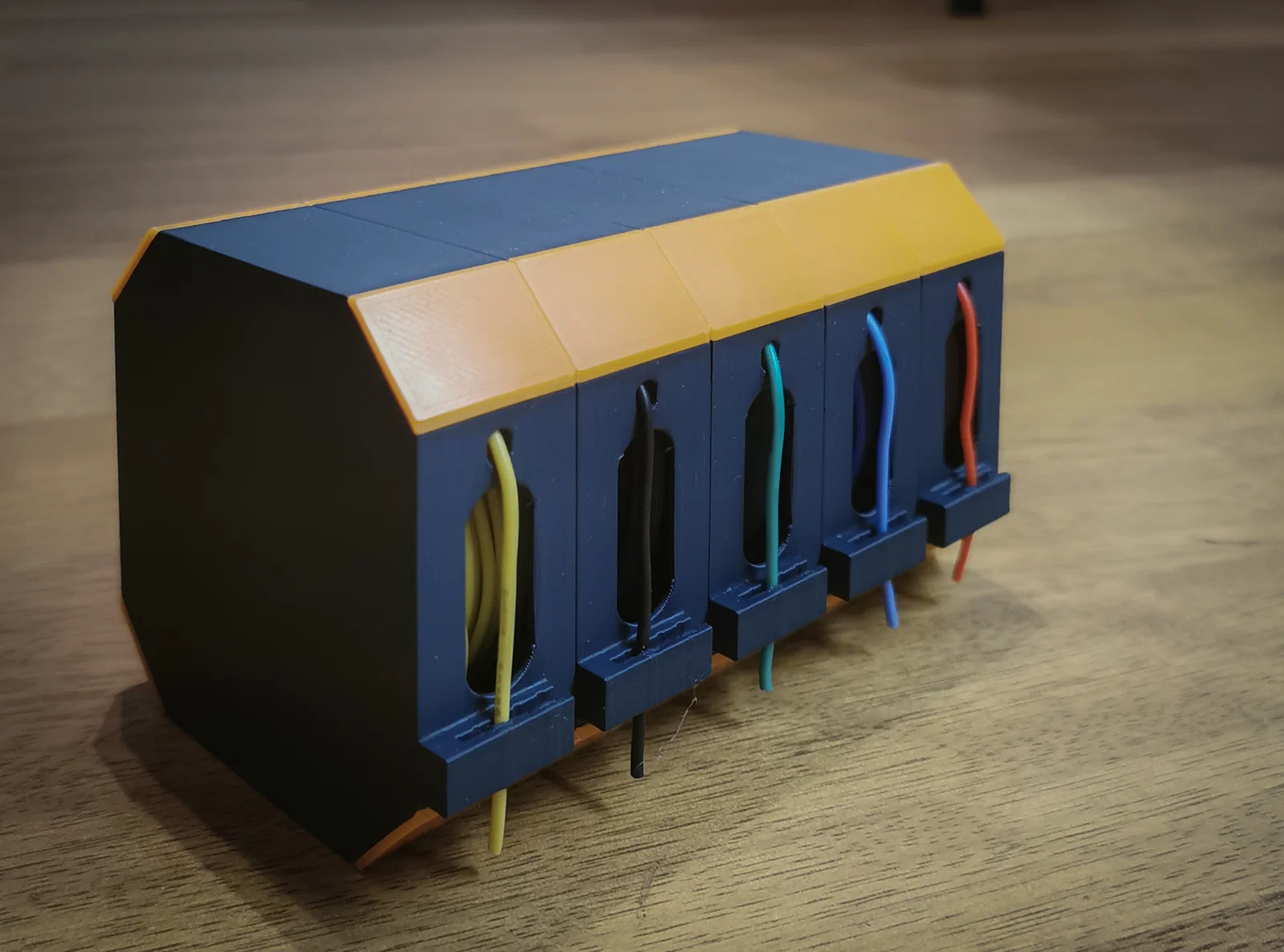

Giá đỡ cuộn dây Modular 2D xếp chồng siêu gọn

Lịch sử chỉnh sửa:

02/02/24

đã sửa một vài lỗi nhỏ trong file F360

04/02/24

đã thêm file STL cho cuộn 20 x 55 mm

05/07/25

đã thêm file f3d cho cuộn 20 x 55 mm

16/08/25

đã sửa một lỗi trong file F360 ảnh hưởng tới việc điều chỉnh cho cuộn bản rộng

Mẫu này lấy cảm hứng từ thiết kế rất hay của @Noclafasm_8372 và Lego ;-), tuy nhiên mọi thứ đều được thiết kế lại từ đầu và các tính năng chính cũng khác — nên mình nghĩ đây không phải remix.

Mục tiêu thiết kế:

• kích thước gọn

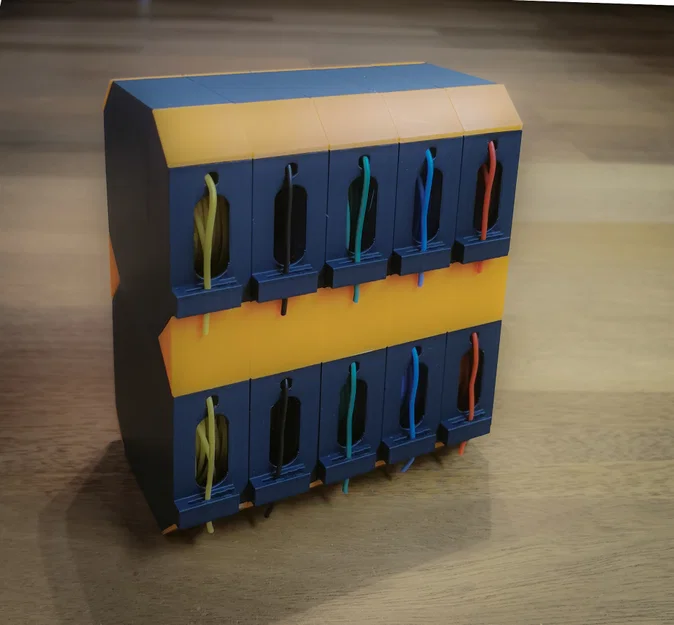

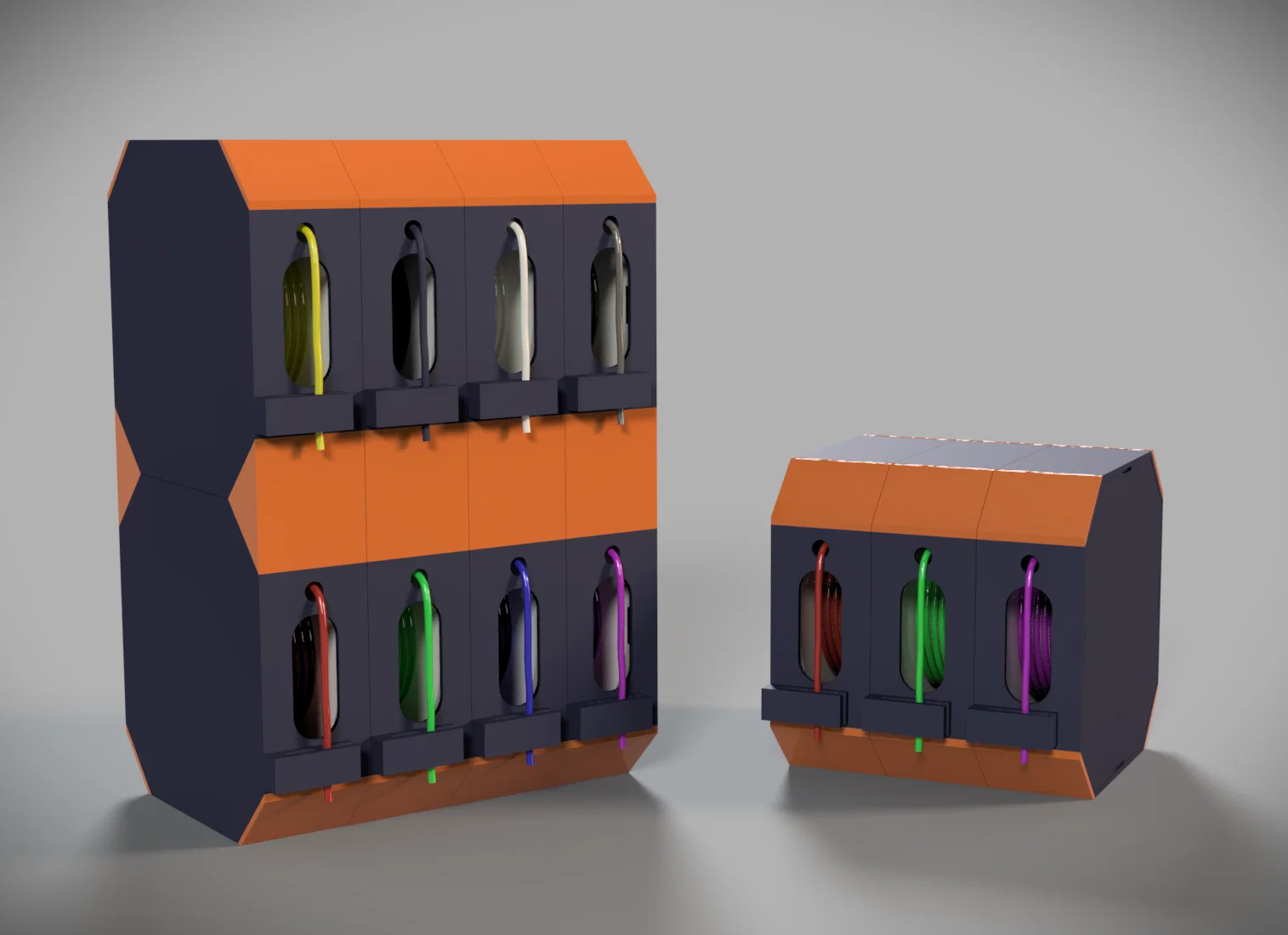

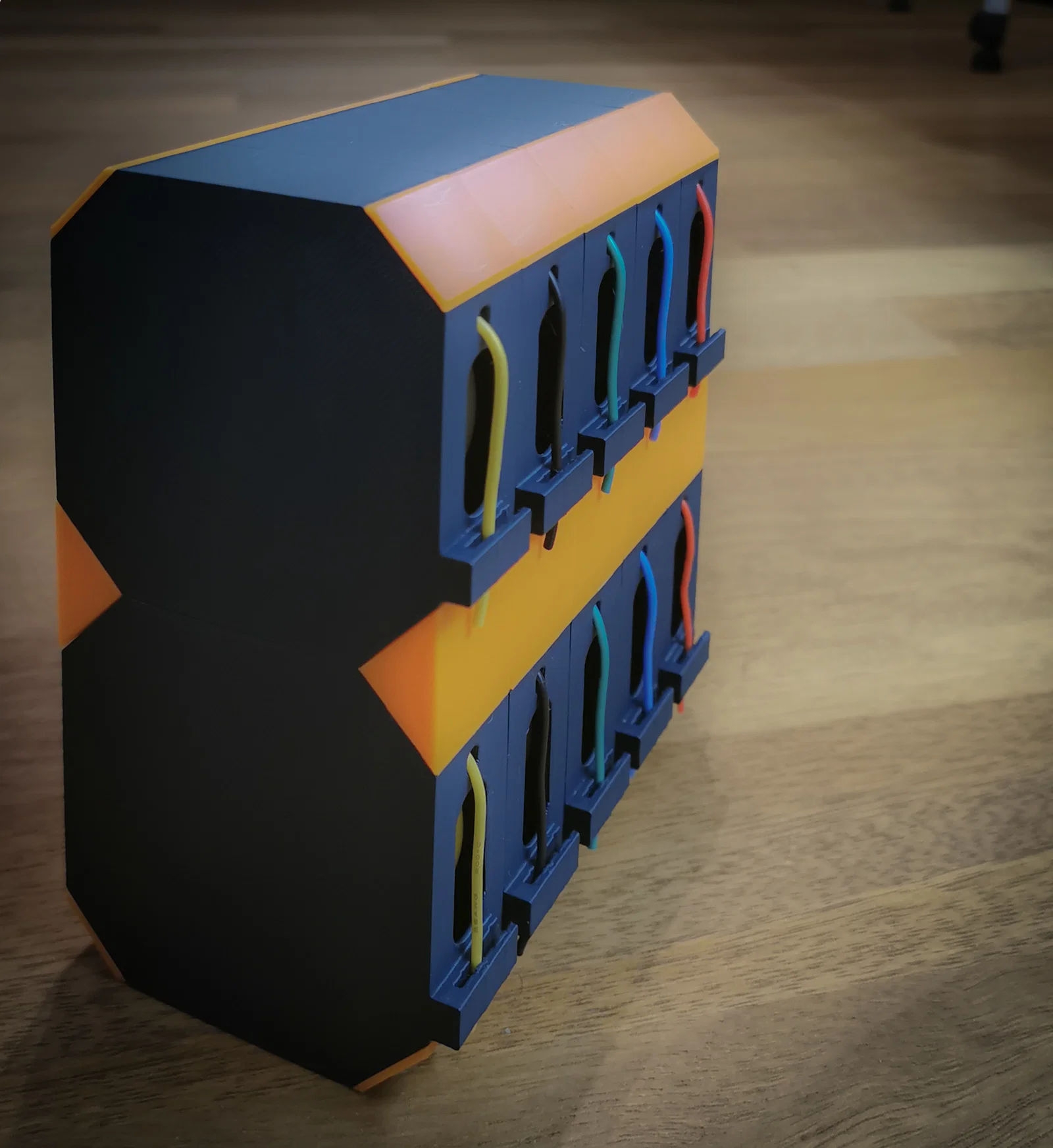

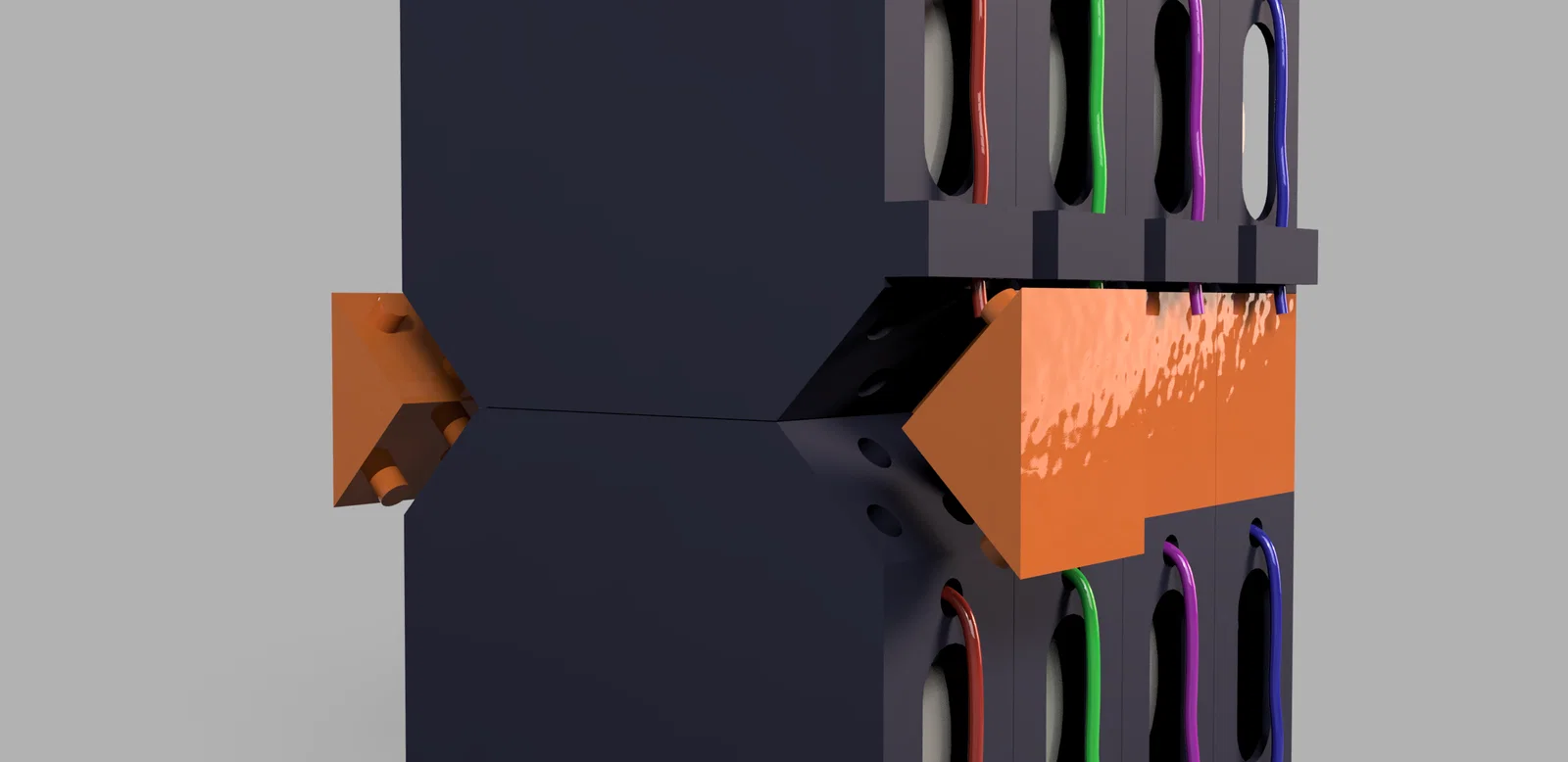

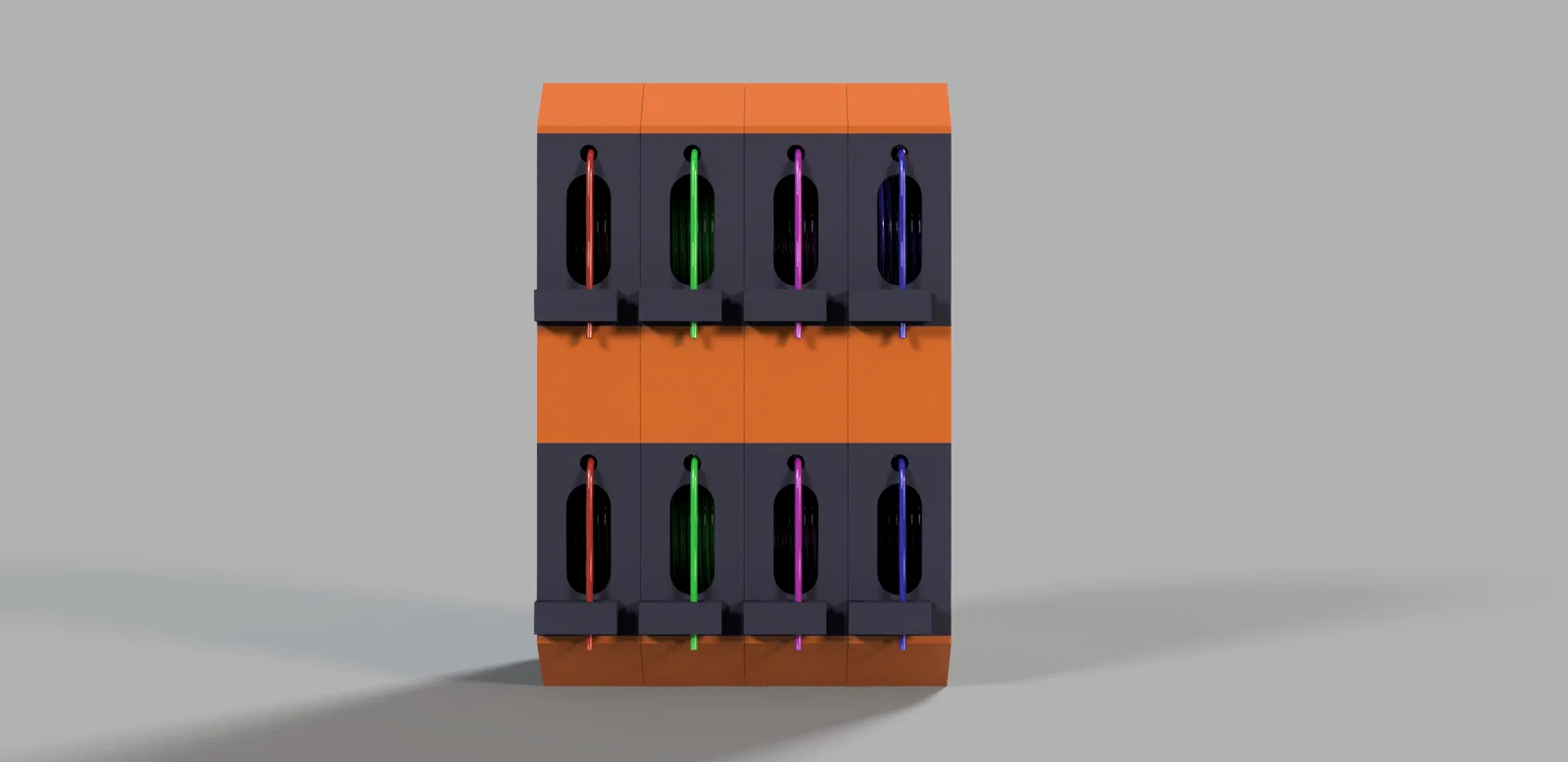

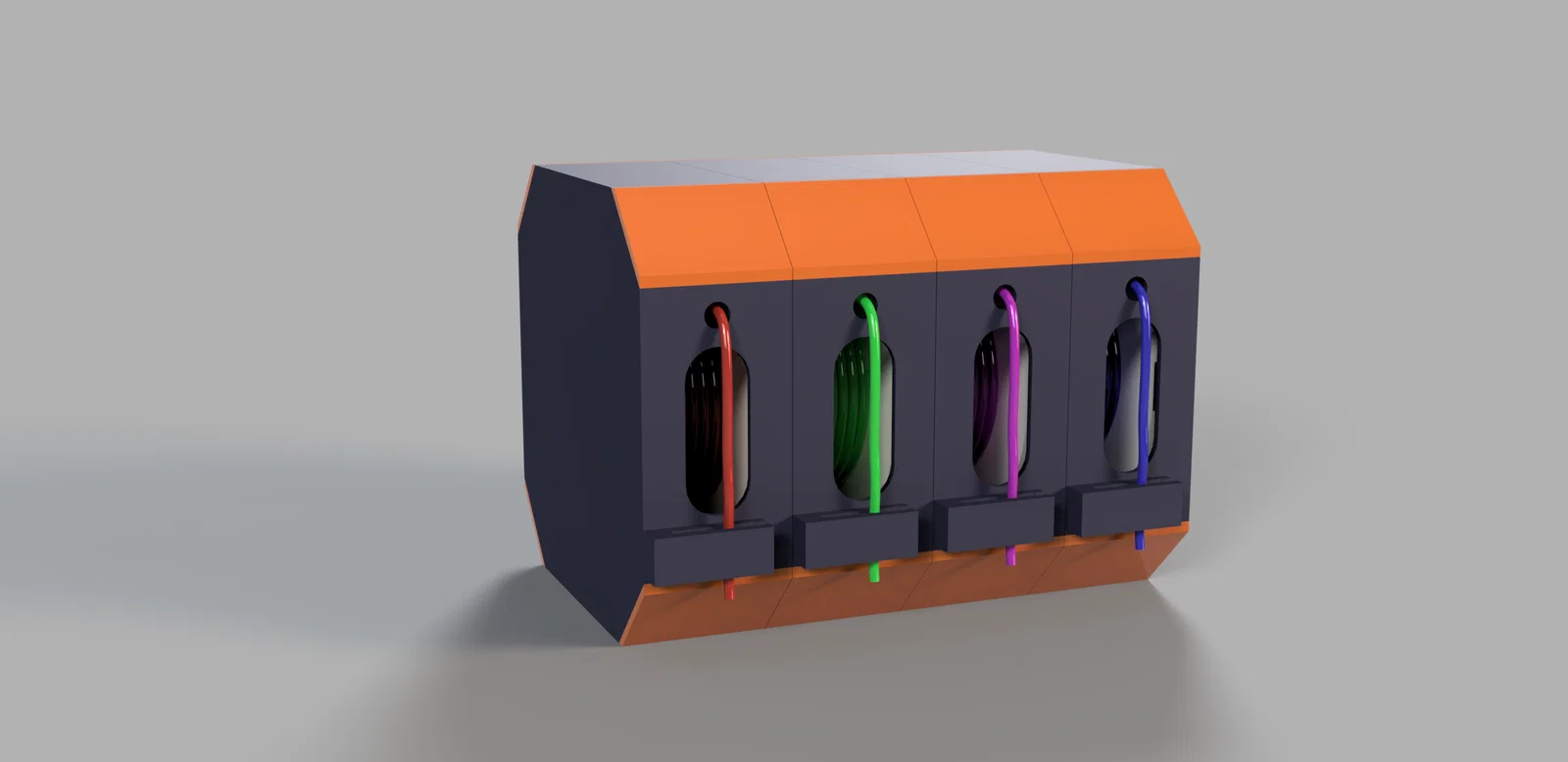

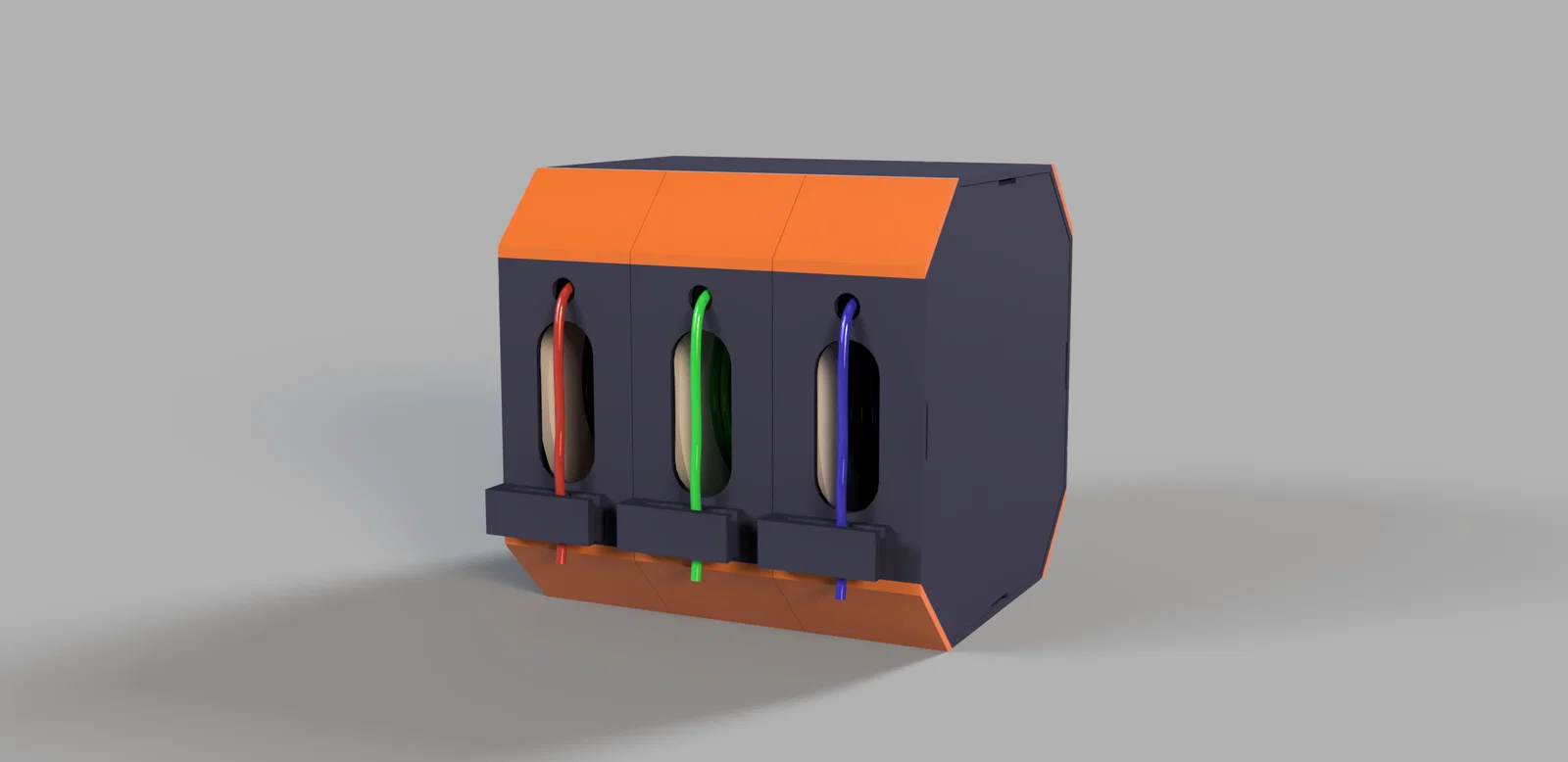

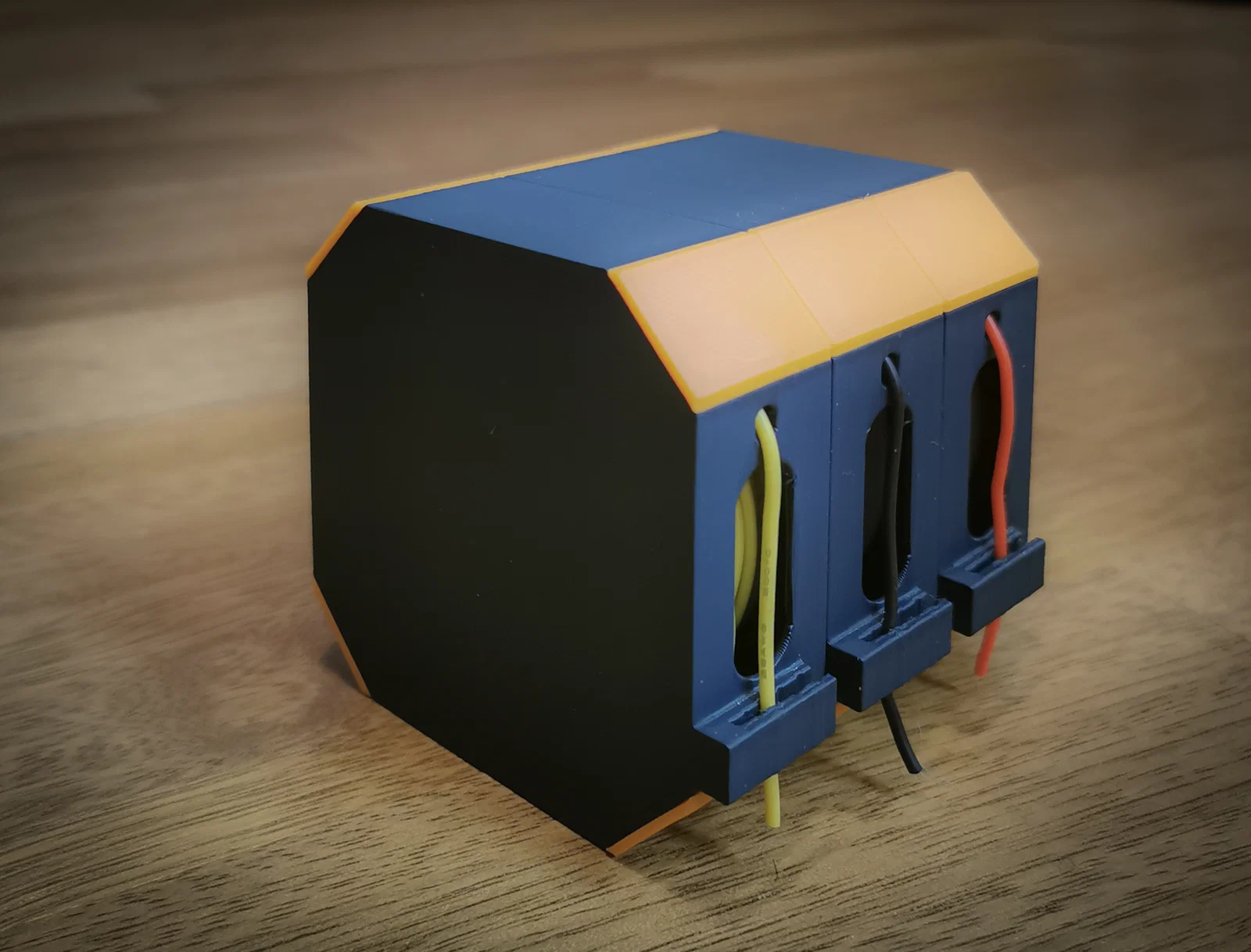

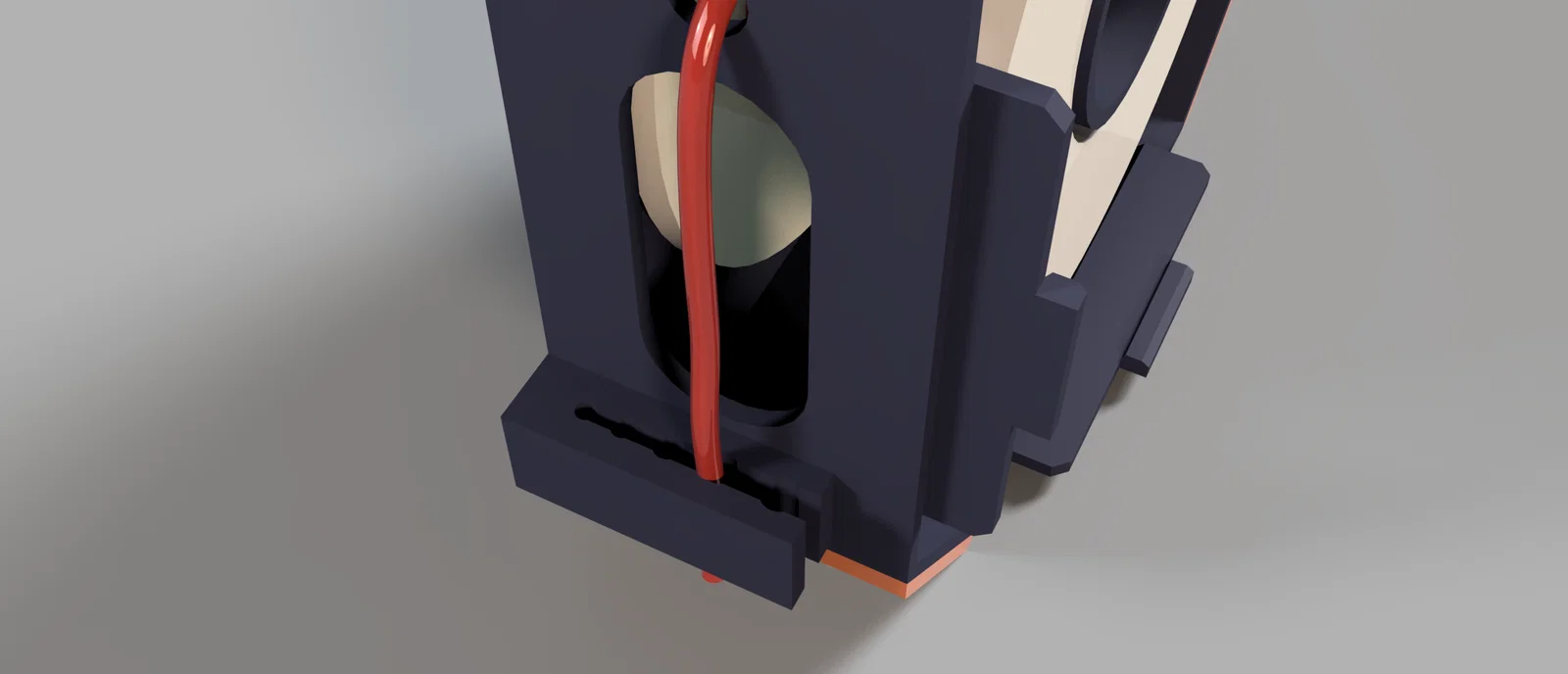

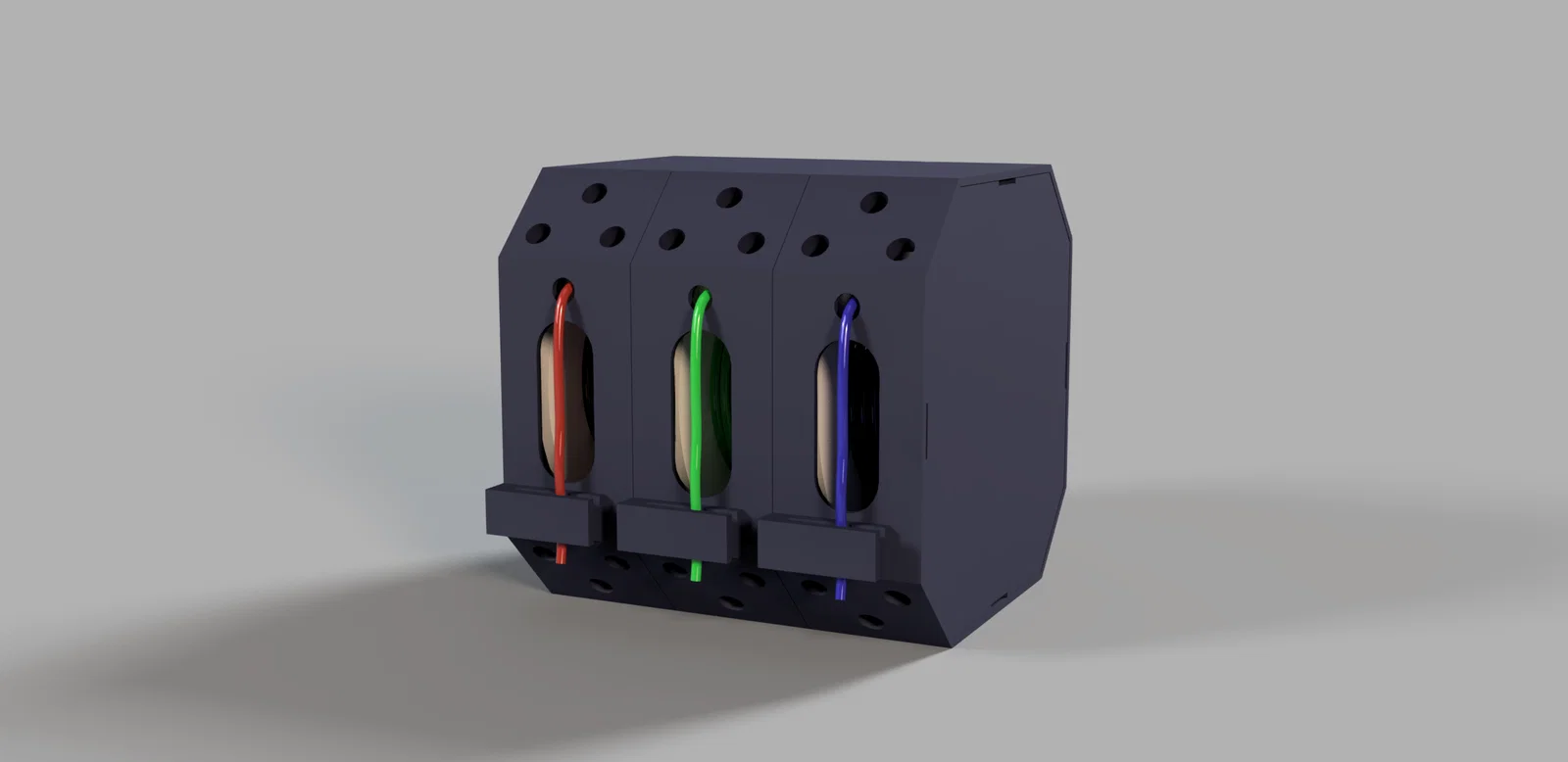

• xếp chồng được, cả ngang lẫn dọc, với khớp nối cố định

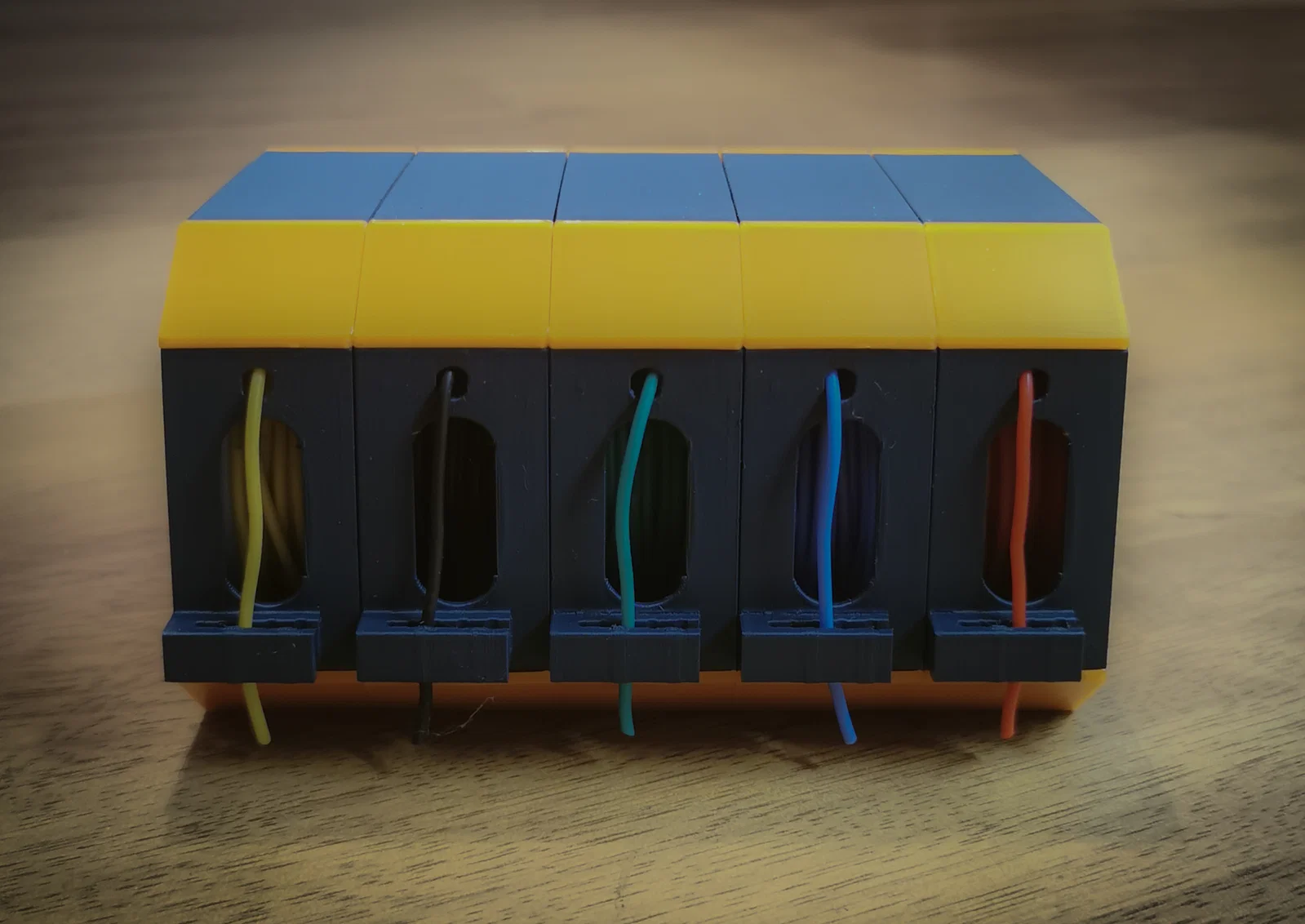

• dễ mở rộng
• dễ lắp ráp, không cần keo, vít, bu-lông, đinh…
• dễ in, không cần support
• chắc chắn

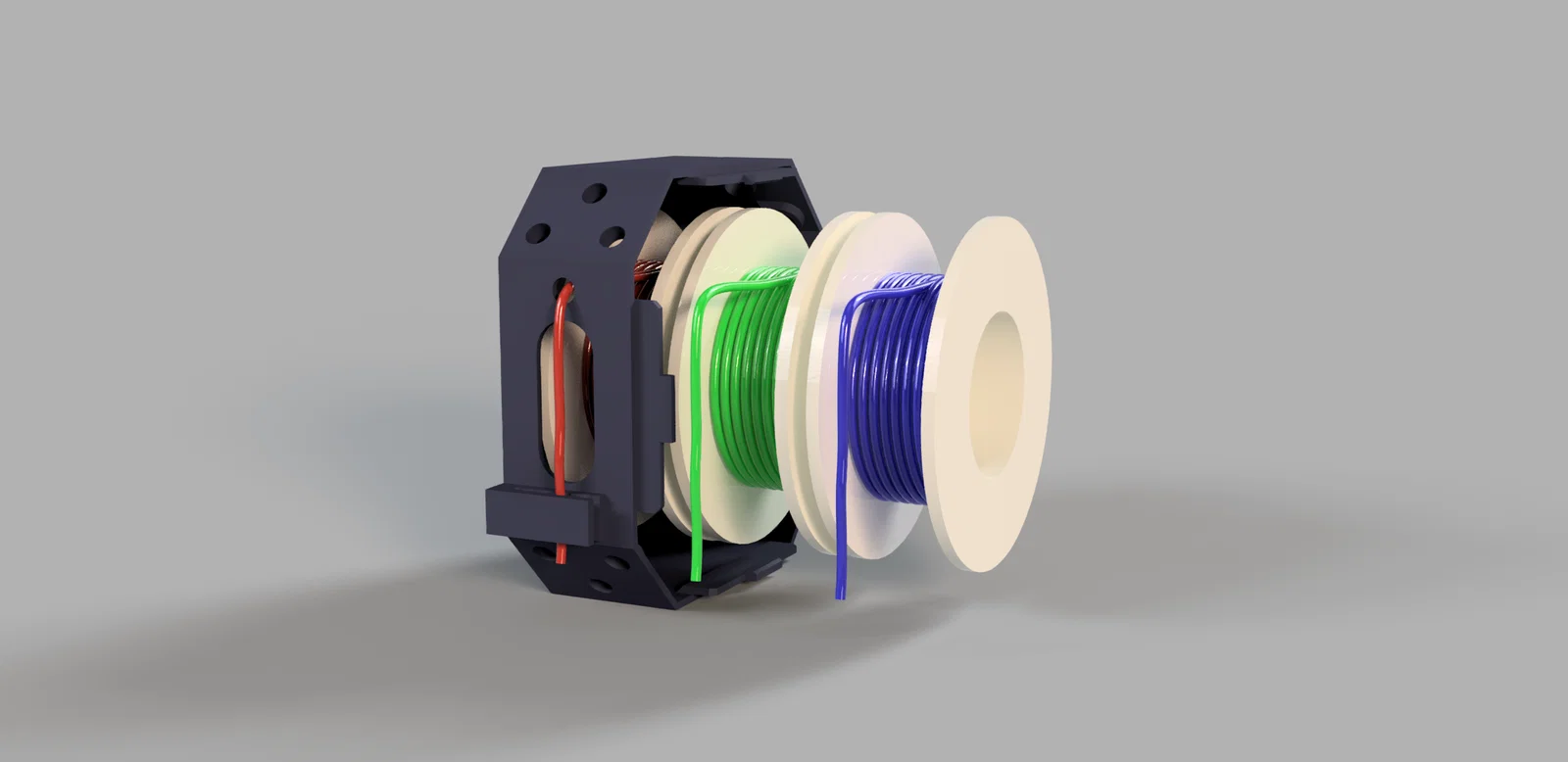

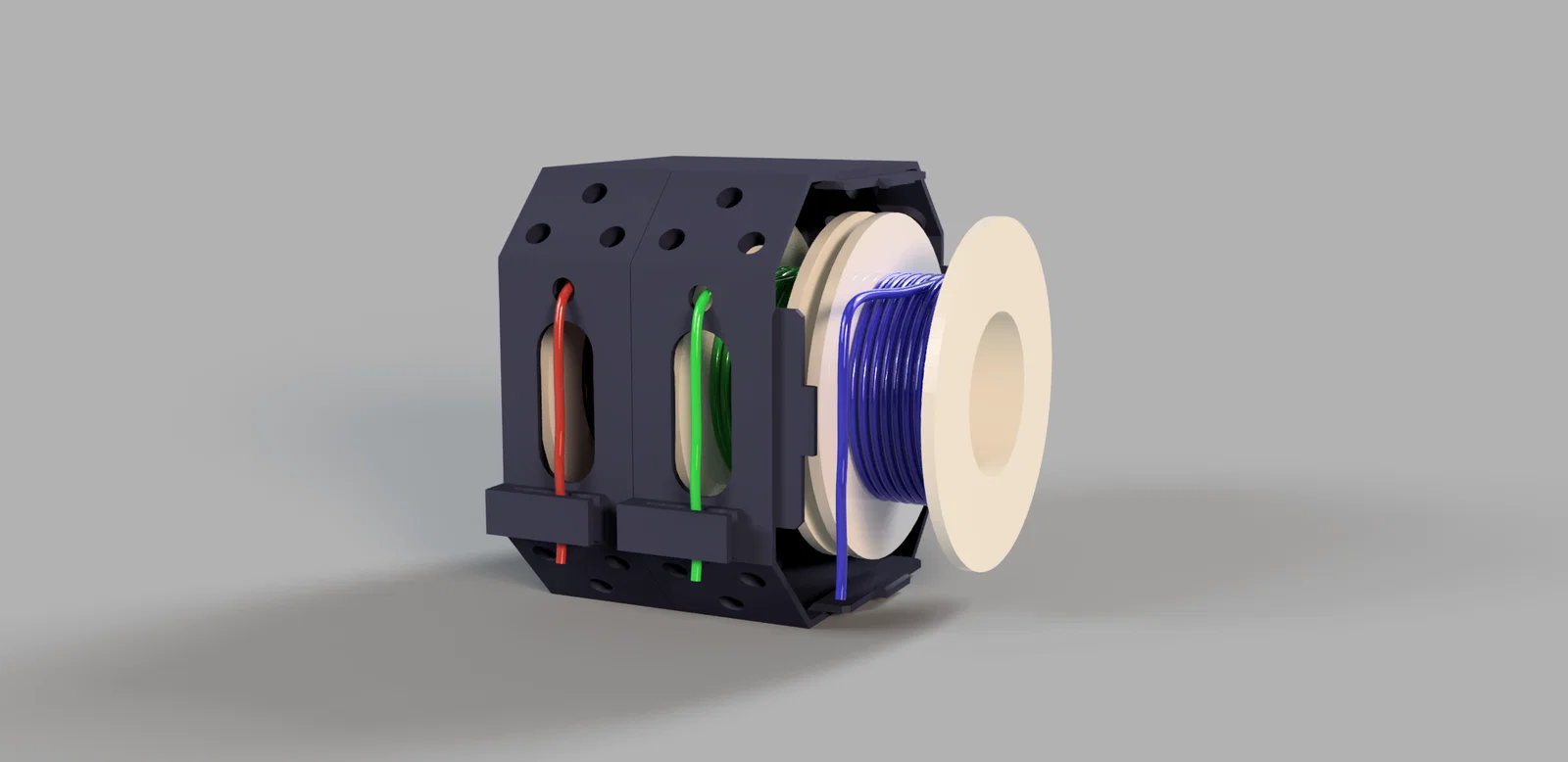

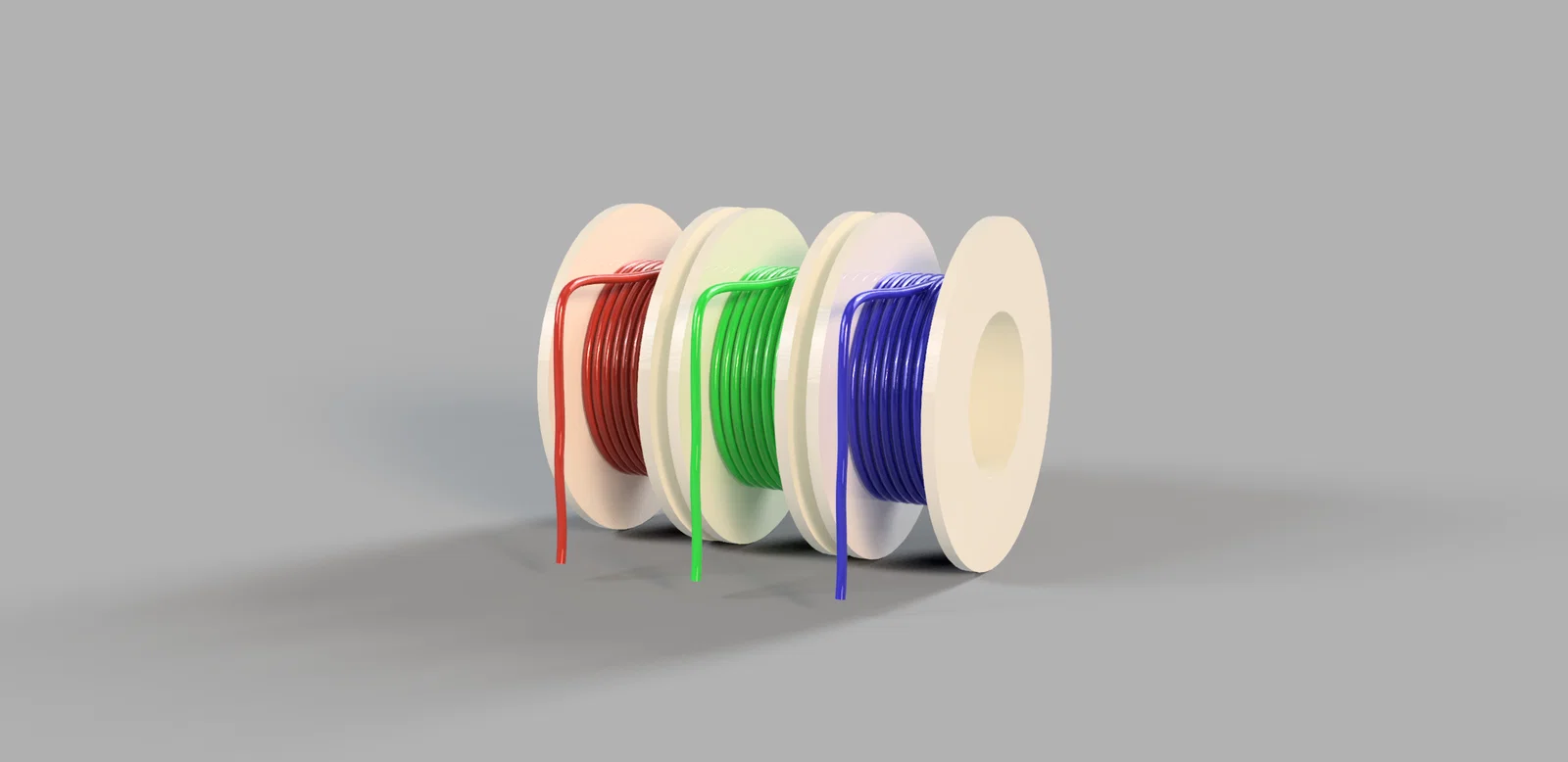

Các file model đã đăng tương thích với loại cuộn phổ biến 20 x 55 mm, lỗ 26 mm.

Mình có đính kèm file model F360 phòng khi bạn cần kích thước cuộn khác. Chỉ cần chỉnh component “spool” theo nhu cầu, các phần còn lại sẽ tự điều chỉnh tương ứng.

File 3MF chứa đầy đủ các component ở đúng hướng đặt, nhưng dĩ nhiên bạn vẫn cần đặt đúng số lượng bản sao (instances).

Thiết lập in: layer height 0.2 mm, không support, và overall tolerance (tham số trong F360) là 0.1 mm. Cài này chạy rất “ngon” trên MK4 với PLA và speed profile mặc định; với máy in khác thì có thể bạn sẽ cần thử nghiệm thêm với thiết lập tolerance.

 - chúc vui -
