Núm Potentiometer 6.35mm cho Guitar Pedal (6.35mm Guitar Pedal Potentiometer Knob)
Núm potentiometer cho guitar FX pedals dùng trục tròn 6.35mm, khoảng cách núm hẹp (hợp DIY như FuzzDog). Có rãnh bám tay và vết khuyết chỉ vị trí. Khuyến nghị dùng M2 H4 threaded insert làm set screw.
Mô tả
Oct 25 2025
Mình đã chỉnh lại thiết kế để chừa thêm không gian gắn threaded insert, và mình thêm một lỗ 3mm để thao tác gắn insert M2 đỡ bừa bộn hơn.

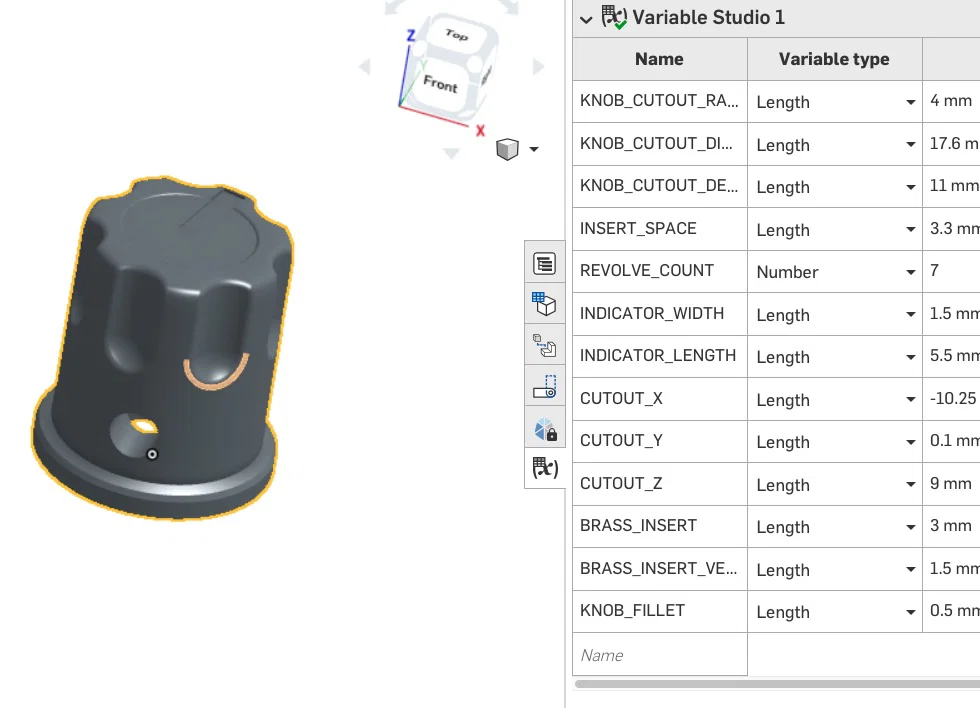

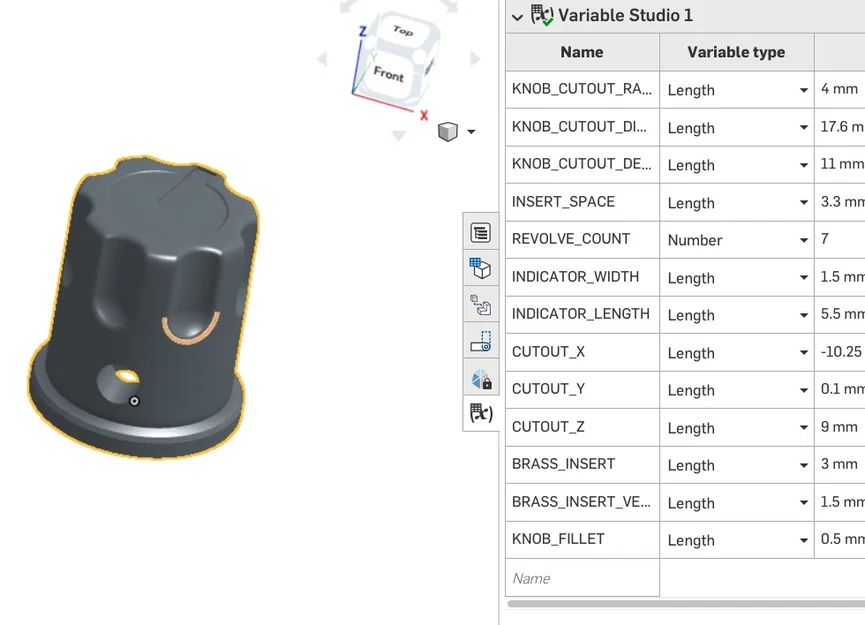

Đây là file OnShape. Mình có tạo sẵn variable table để bạn tuỳ biến núm thiệt dễ… thêm lỗ? Có. Thêm đường cong/contour? Có luôn.

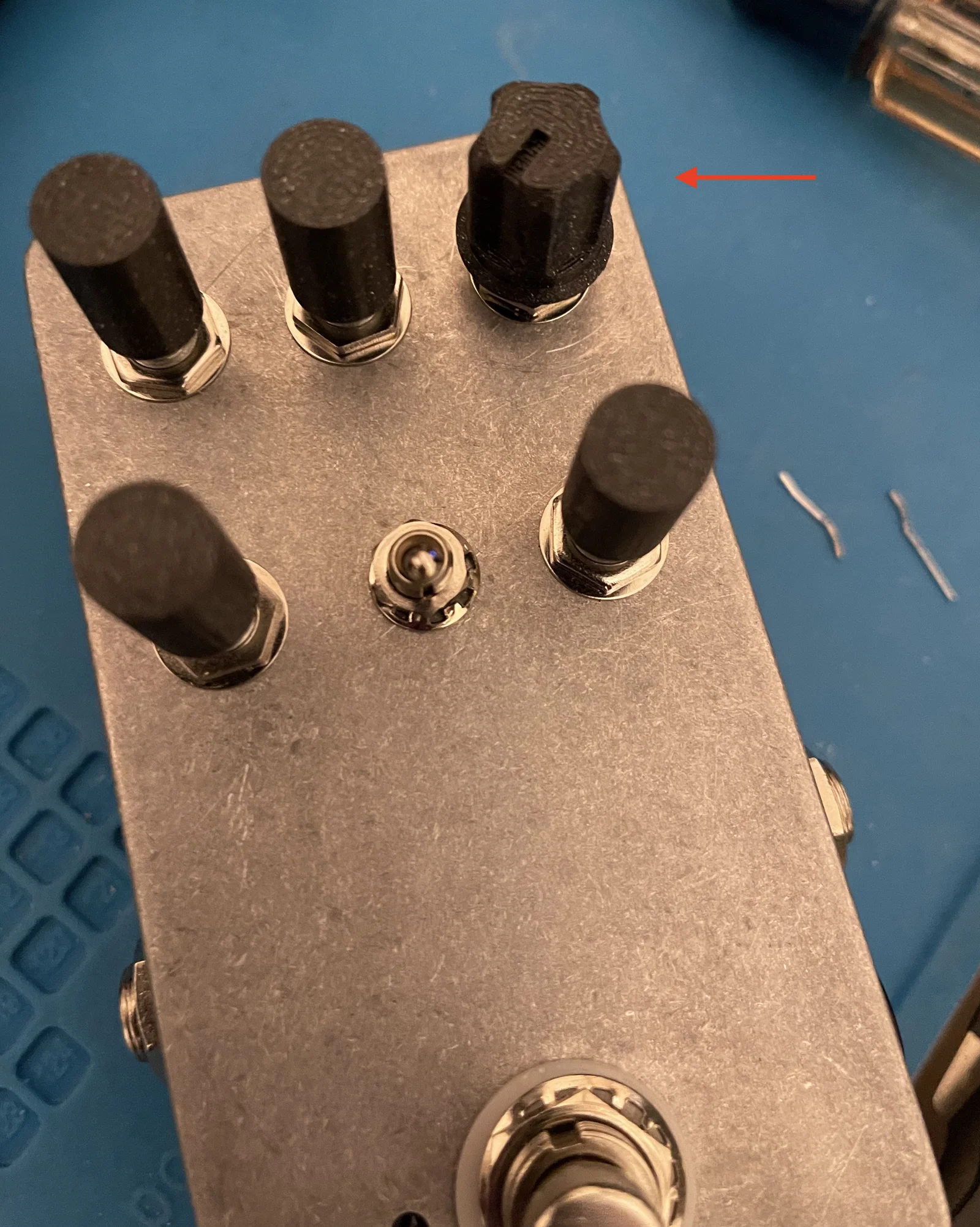

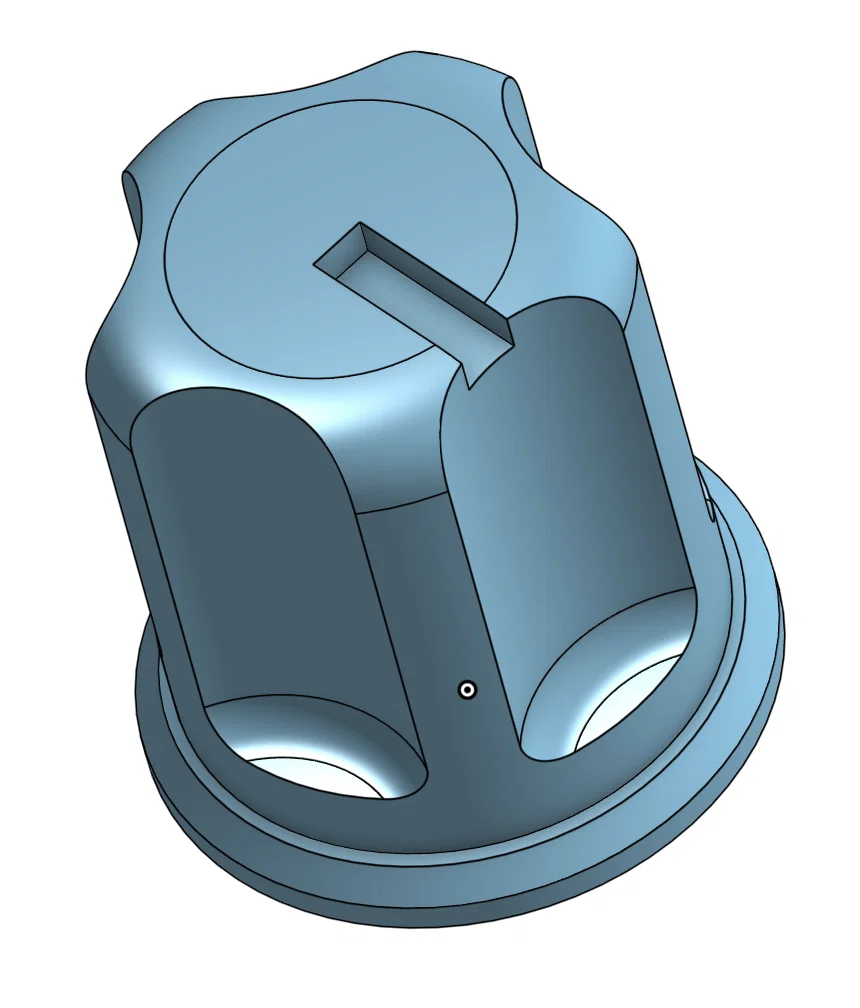

Thiết kế làm riêng cho DIY guitar pedals có khoảng cách giữa các núm sát nhau như FuzzDog và một số hãng khác. Núm có các rãnh/khía để dễ bám tay, kèm một vết khuyết nông để nhìn vị trí của vạch chỉnh.
Các núm này dành cho trục pot dạng tròn, trơn và bo. Nó sẽ không ôm khít tuyệt đối vì mình không muốn làm hư pot. Nếu ép/quá tay thì vẫn có thể làm hỏng pot. Bạn nên nung chảy để ép vào một M2 H4 threaded insert làm lỗ bắt set screw. Đừng ấn mạnh quá và nhớ quan sát bên trong núm, vì khi bạn đẩy xuyên qua phần rỗng (void) thì insert sẽ lọt vào sâu quá. Mình nghĩ bạn cũng có thể trượt núm lên trục pot rồi ép insert… tới khi nó chạm trục của pot.
Hướng dẫn in (Printing Instructions)

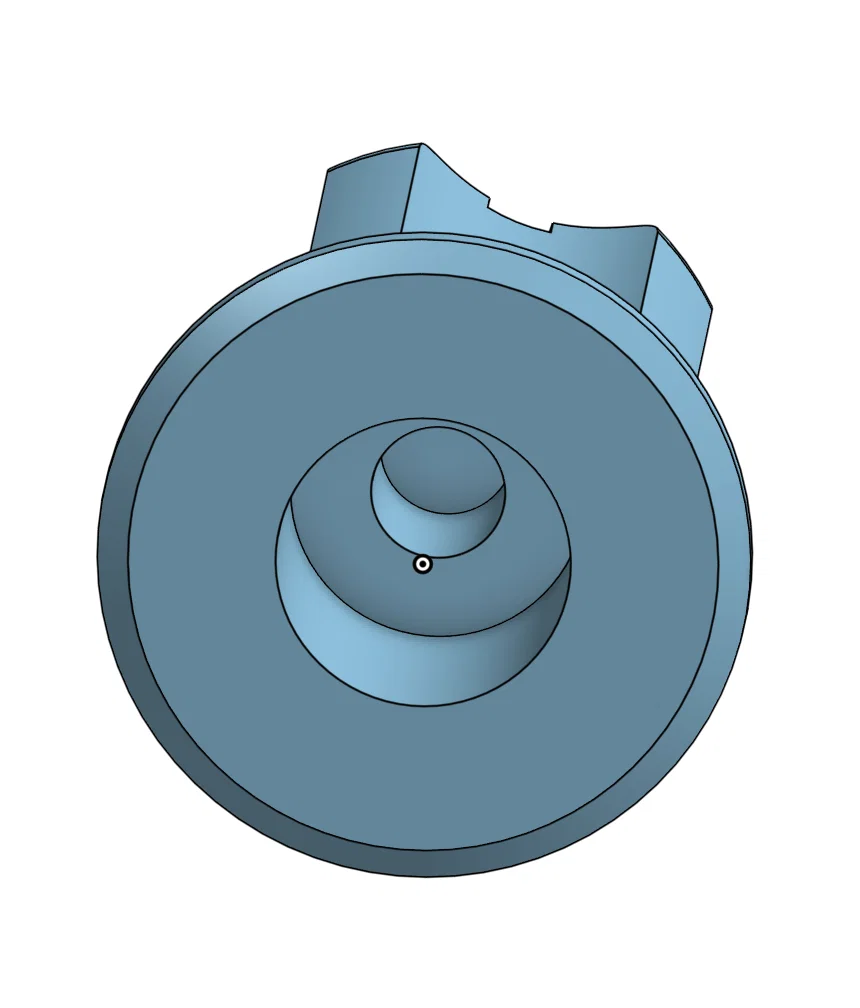

In với cái lỗ hướng lên trên. Đơn vị là mm. Slicer sẽ báo có phần bị “unsupported”. Chỗ duy nhất bạn có thể cần support là ngay vị trí lỗ để gắn threaded insert. Có khả năng cái rãnh khuyết (indent notch) trên đỉnh núm sẽ không in ra được. Mình có thể sẽ phải làm lõm sâu/ rõ hơn ở đó… hoặc bạn tự chỉnh theo ý vì mình đã link tài liệu gốc rồi.
