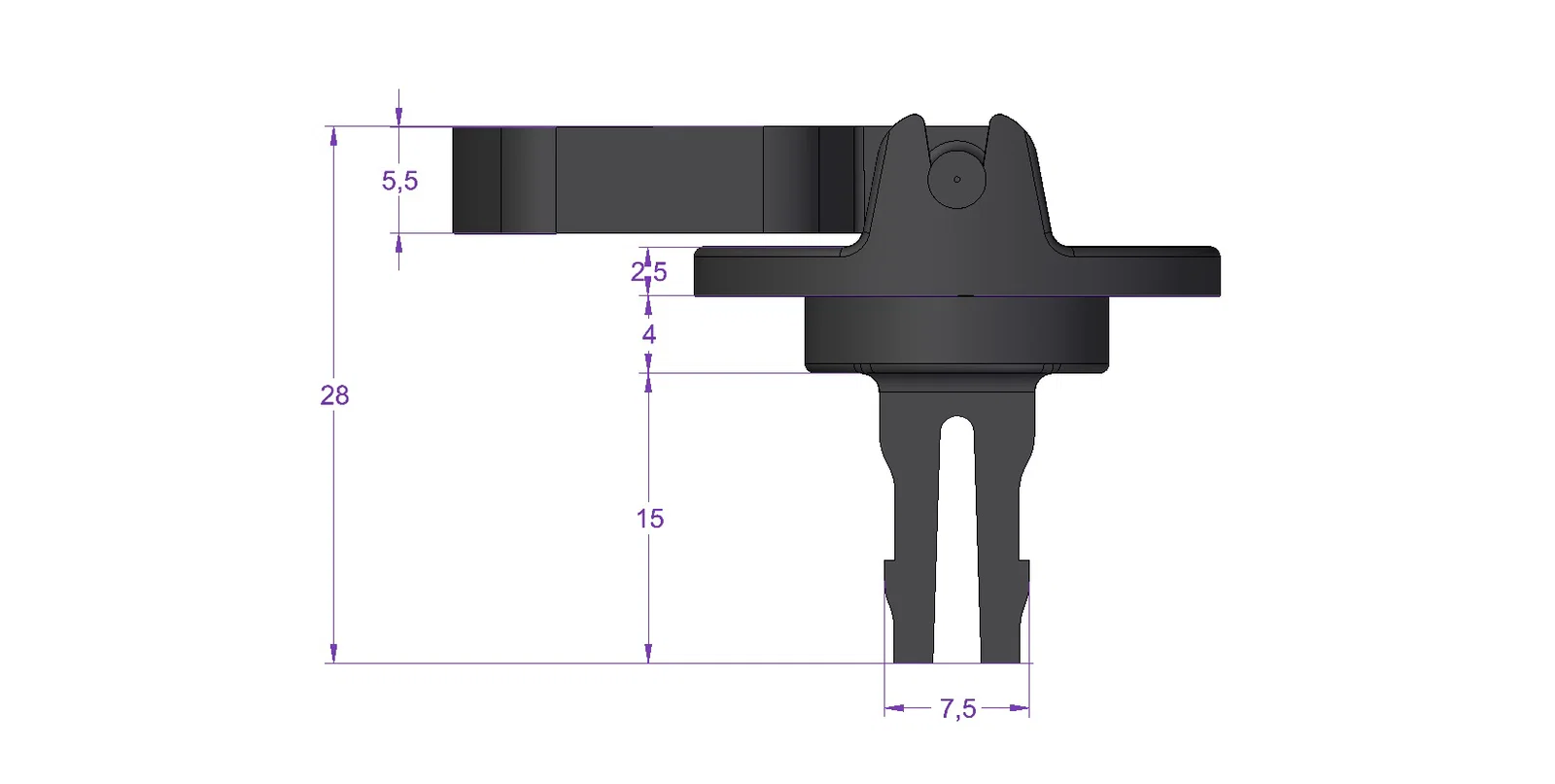

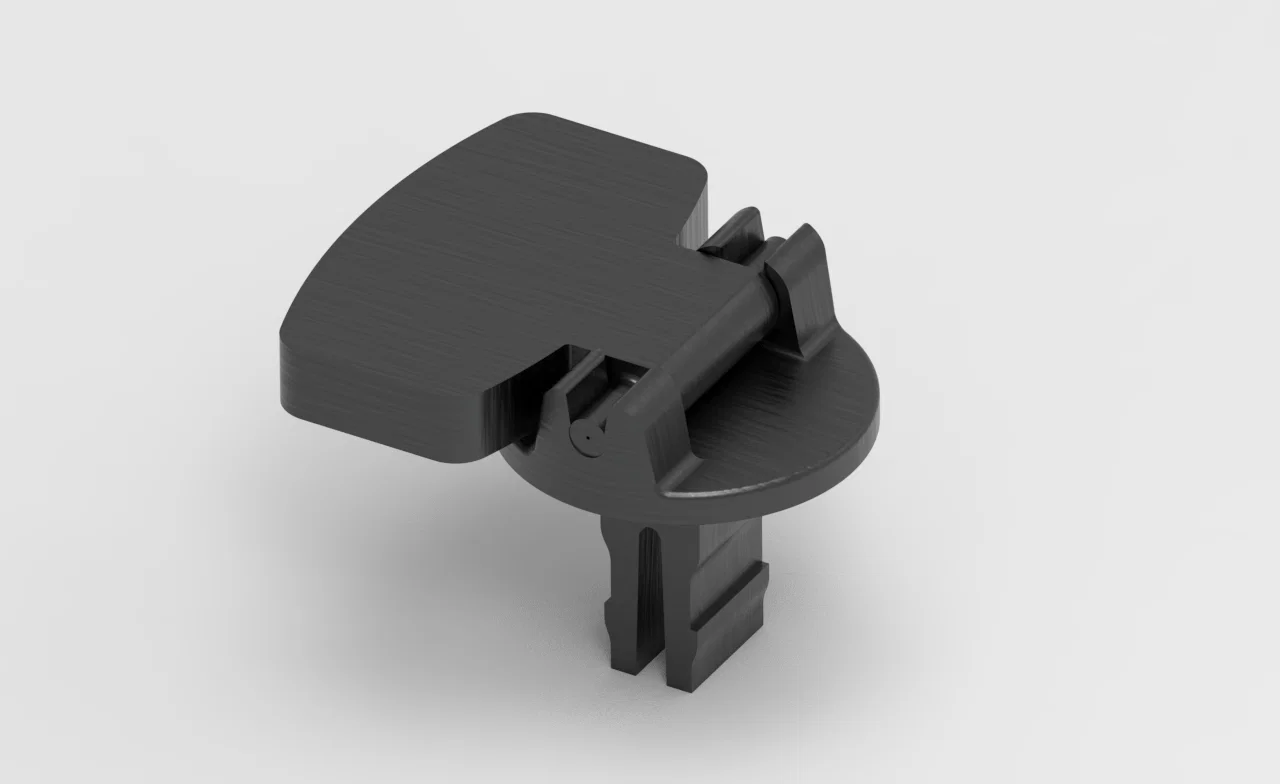

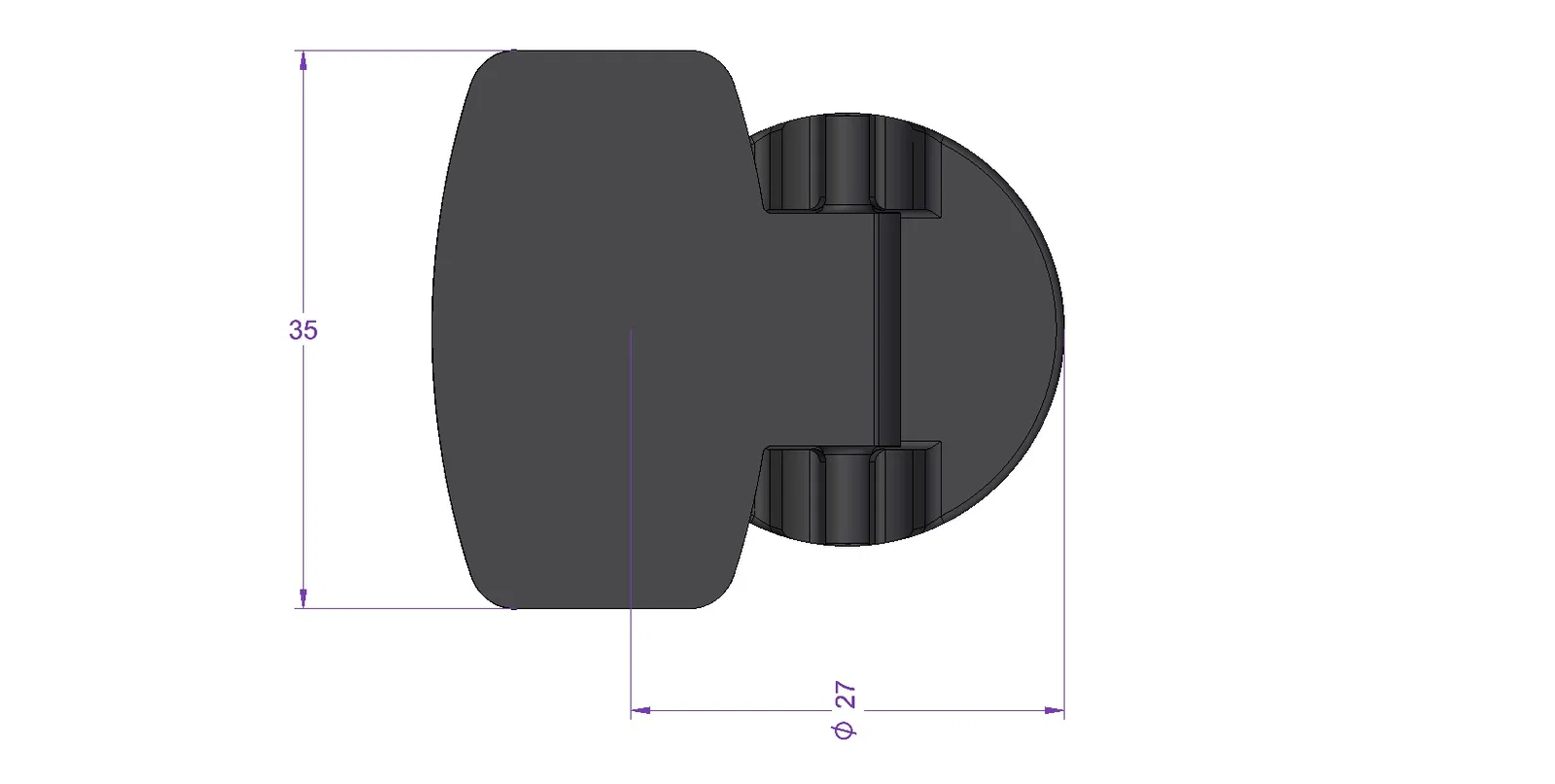

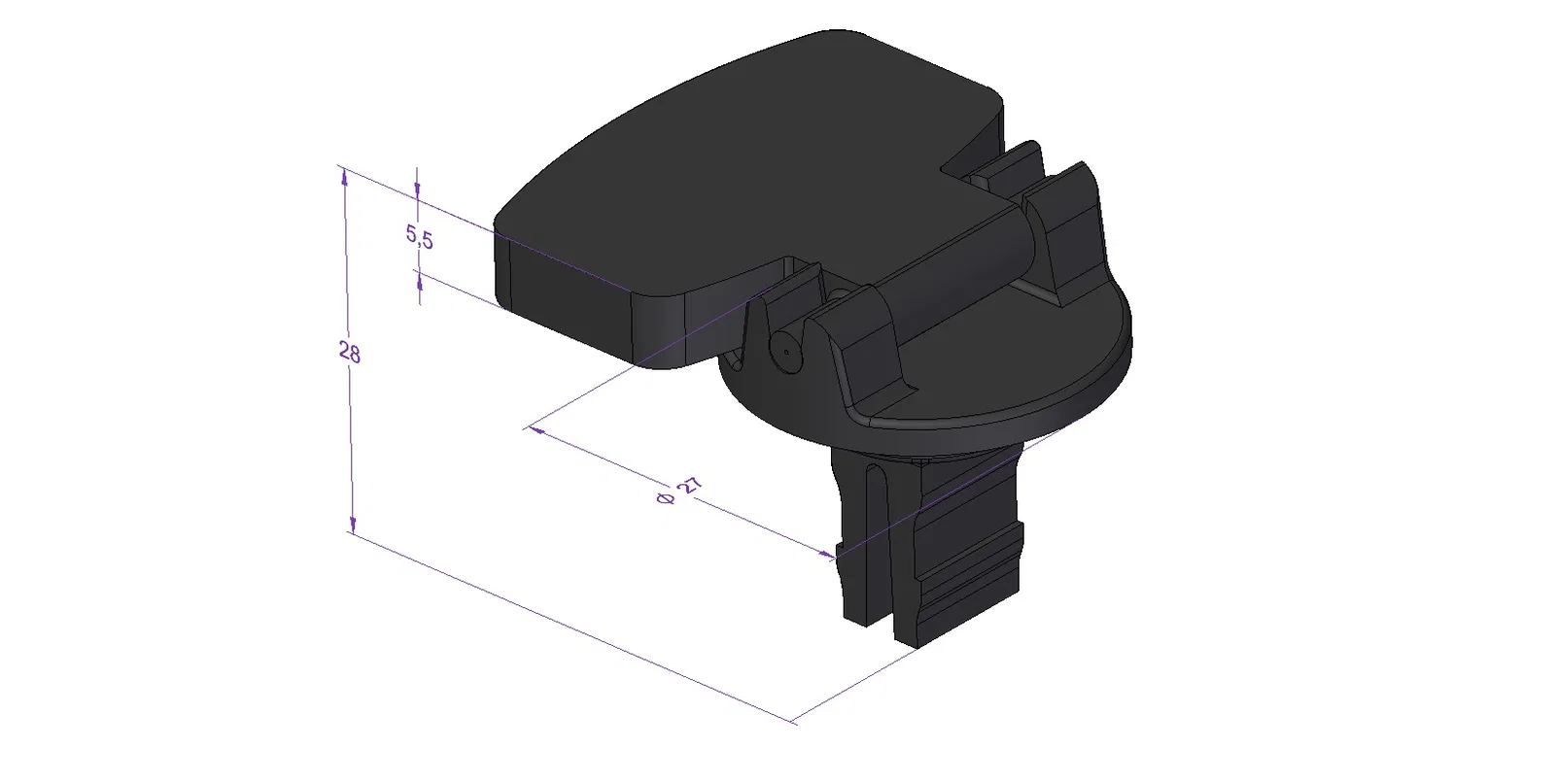

Tay nắm thay thế cho tủ điện Hager 90SL FZ505 (FZ505) – Handle

Mô tả tiếng Anh (bên dưới có mô tả tiếng Đức):

Đây là tay nắm thay thế cho tủ điện (switch cabinet) Hager 90SL FZ505.

In 3D:

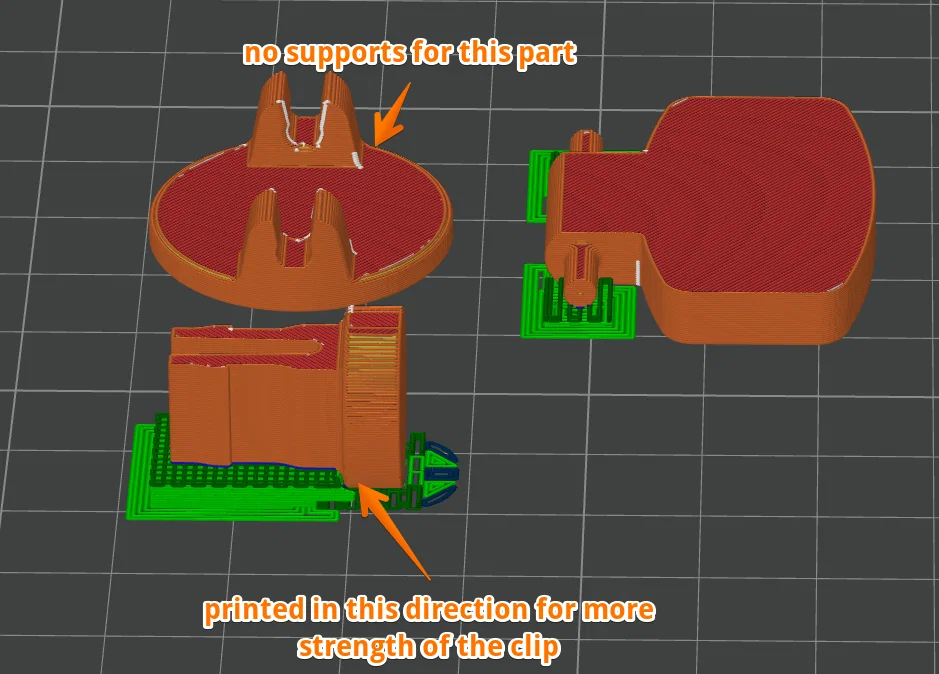

Mình in món này bằng Bambu Lab P1S, nozzle 0.4mm, layer height 0.2mm với PLA. In Handle-V0 + Body-lower-part-V0 có dùng support material. Để cứng cáp hơn nữa, phần thân đế dưới "Body-lower-part-V0" được in nằm ngang. Trong hình đính kèm bạn sẽ thấy cách mình in các chi tiết.

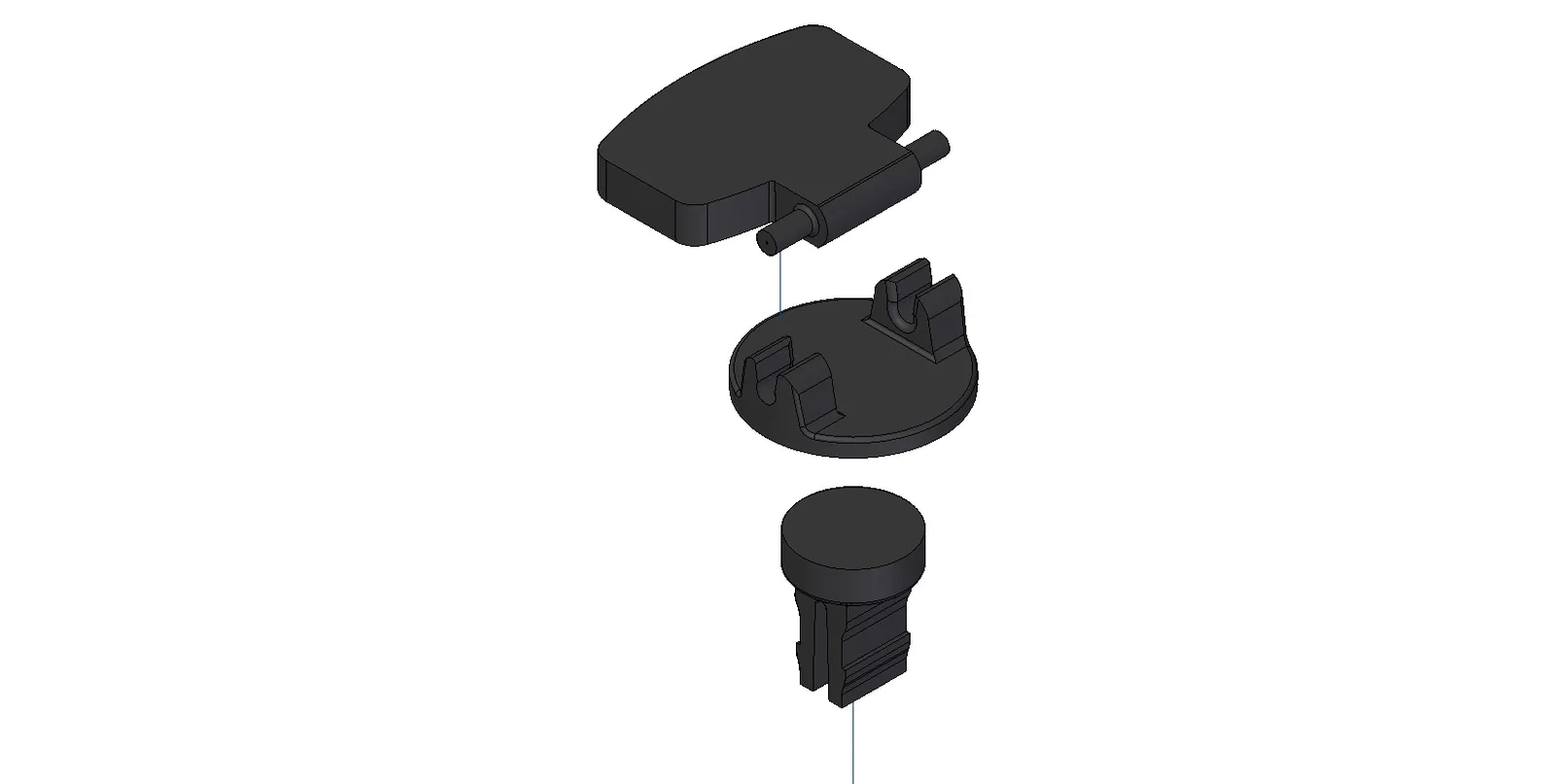

Lắp ráp:

Dán phần đế dưới "Body-Bottom-Part-V0" và phần đế trên "Body-Top-Part-V0" bằng keo 502 (superglue) sao cho rãnh trên trục của "Body-Top-Part-V0" thẳng hàng với rãnh nằm giữa hai gân (bars) của "Body-Bottom-Part-V0".

Gọt bỏ bavia (burrs) trên tay nắm "Handle-V0" rồi ép nhẹ nhàng vào phần dẫn hướng.

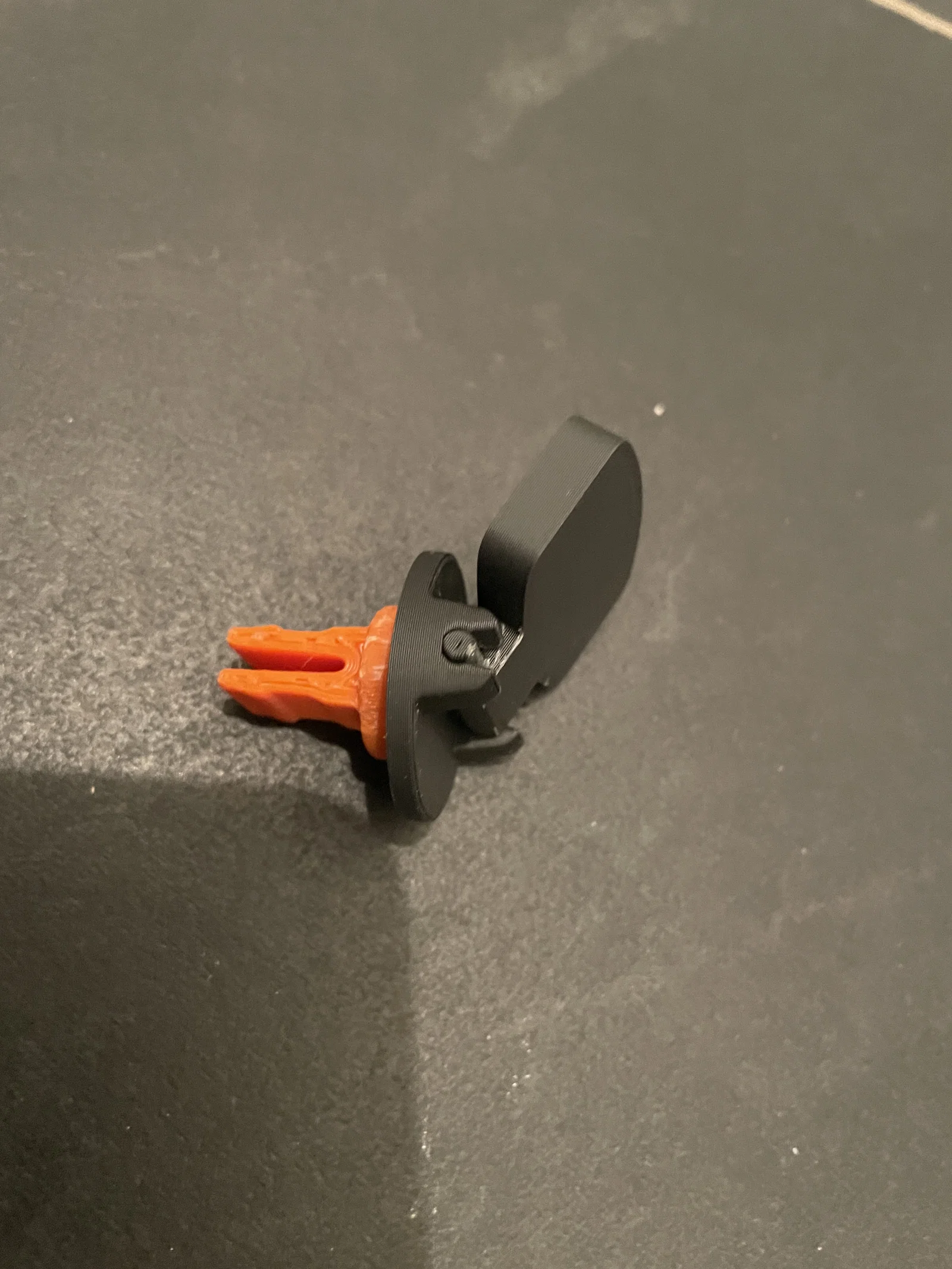

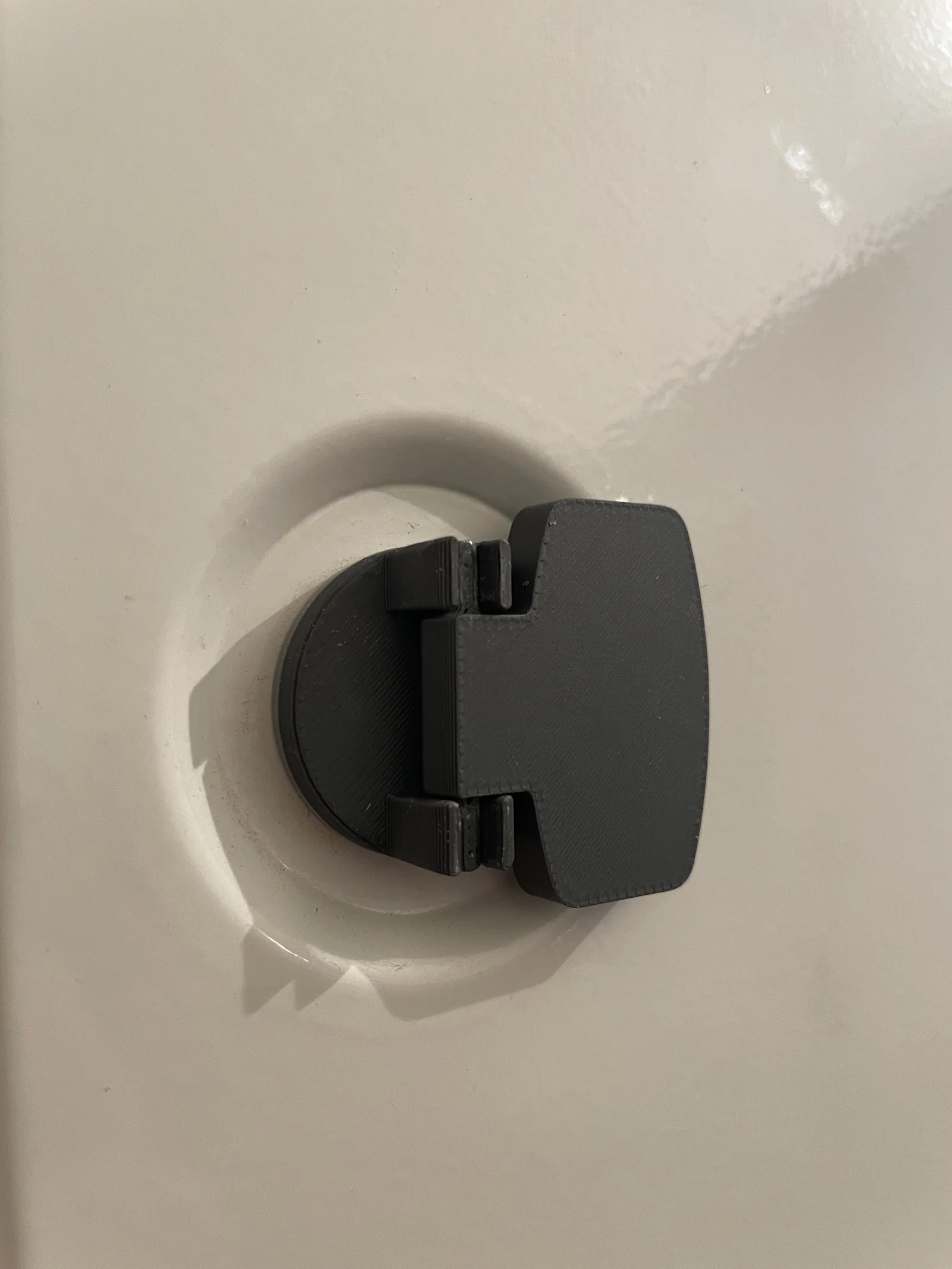

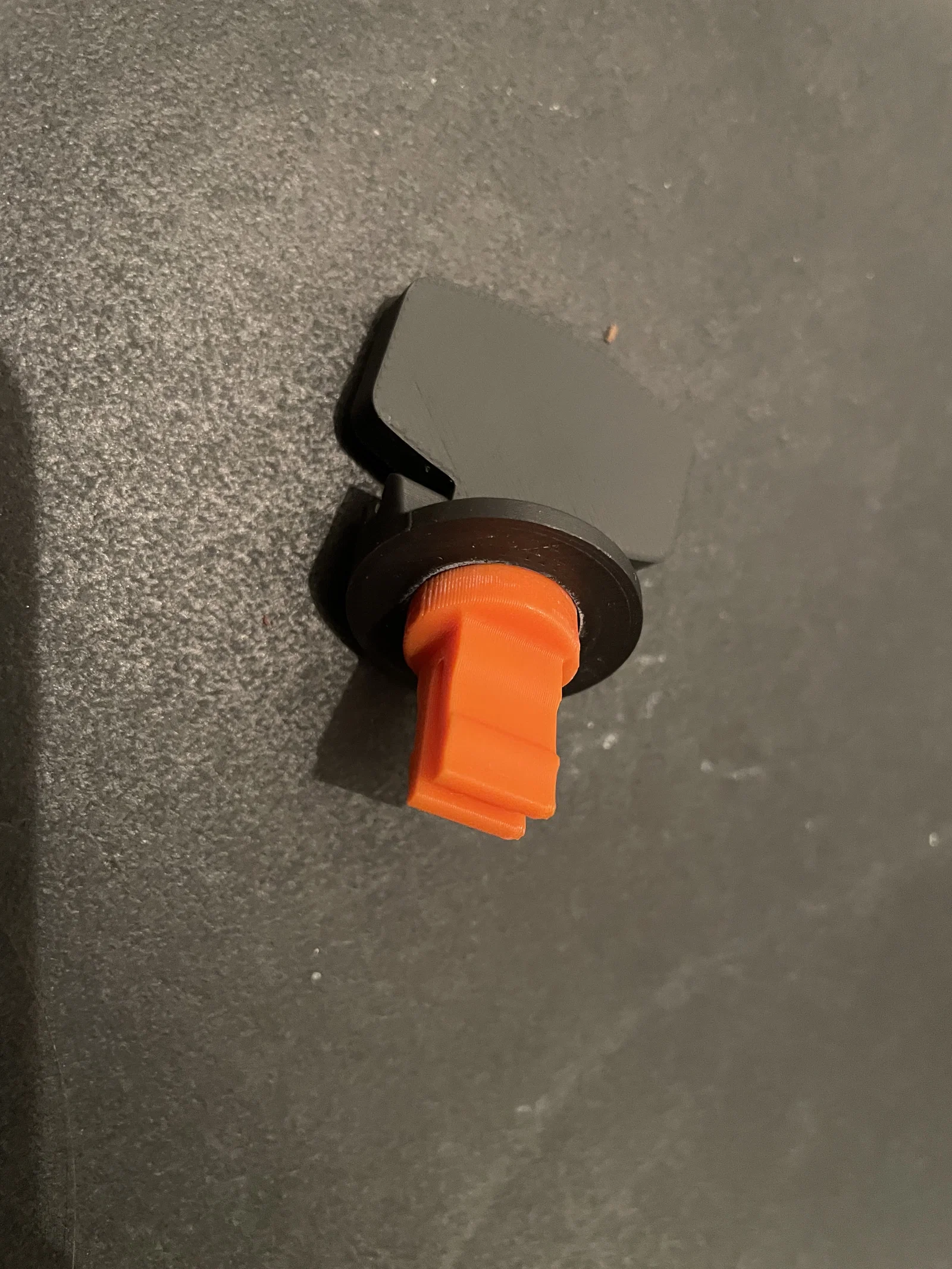

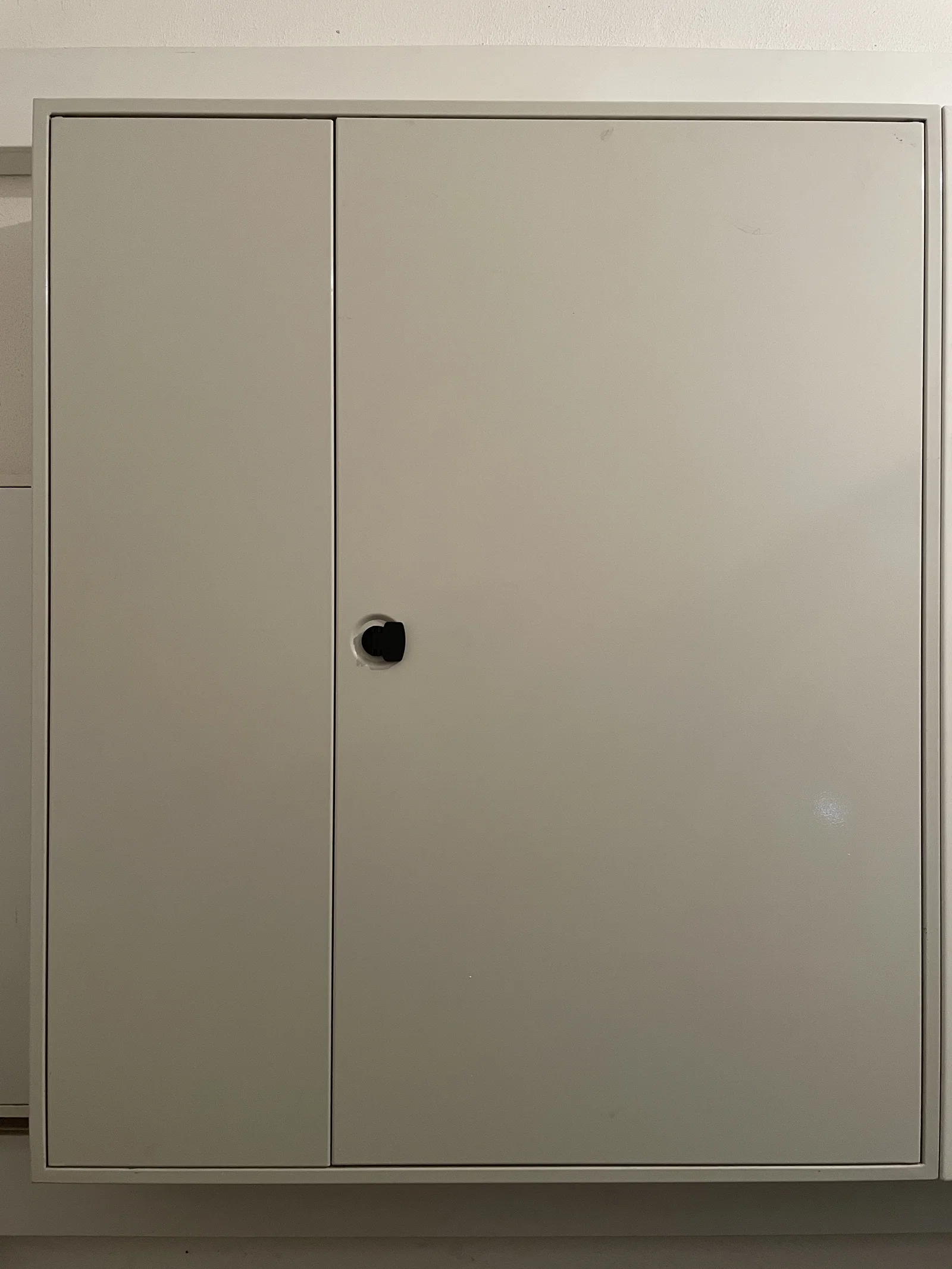

Lắp lại cụm tay nắm đã ráp vào cửa của tủ điều khiển (control cabinet).

Không cần thêm linh kiện nào khác.

Cảm ơn bạn đã like và tải về.

Mô tả tiếng Đức:

Đây là tay nắm thay thế cho tủ điện Hager 90SL FZ505

In 3D:

Mình in chi tiết này bằng Bambu Lab P1S, đầu phun 0,4mm, chiều cao lớp 0,2mm từ PLA.

Handle-V0 + Body-lower-part-V0 có dùng vật liệu support.

Để ổn định hơn nữa, phần thân đế dưới “Body-lower-part-V0” được in nằm. Trong hình đính kèm có thể thấy cách mình đã in các phần.

Lắp ráp:

Dán phần thân đế dưới “Body-lower-part-V0” và phần thân đế trên “Body-top-part-V0” bằng keo 502 (Sekundenkleber) sao cho rãnh trục của “Body-top-part-V0” thẳng hàng với rãnh giữa hai gân của “Body-lower-part-V0”.

Loại bỏ bavia trên tay nắm “Handle-V0” và ấn cẩn thận vào rãnh dẫn.

Lắp lại tay nắm đã ráp vào cửa của tủ điện.

Không cần thêm bộ phận nào.

Cảm ơn bạn đã like và tải về.
