Giá đỡ cho RPI4 và màn hình 5 inch trong hộp Prusa

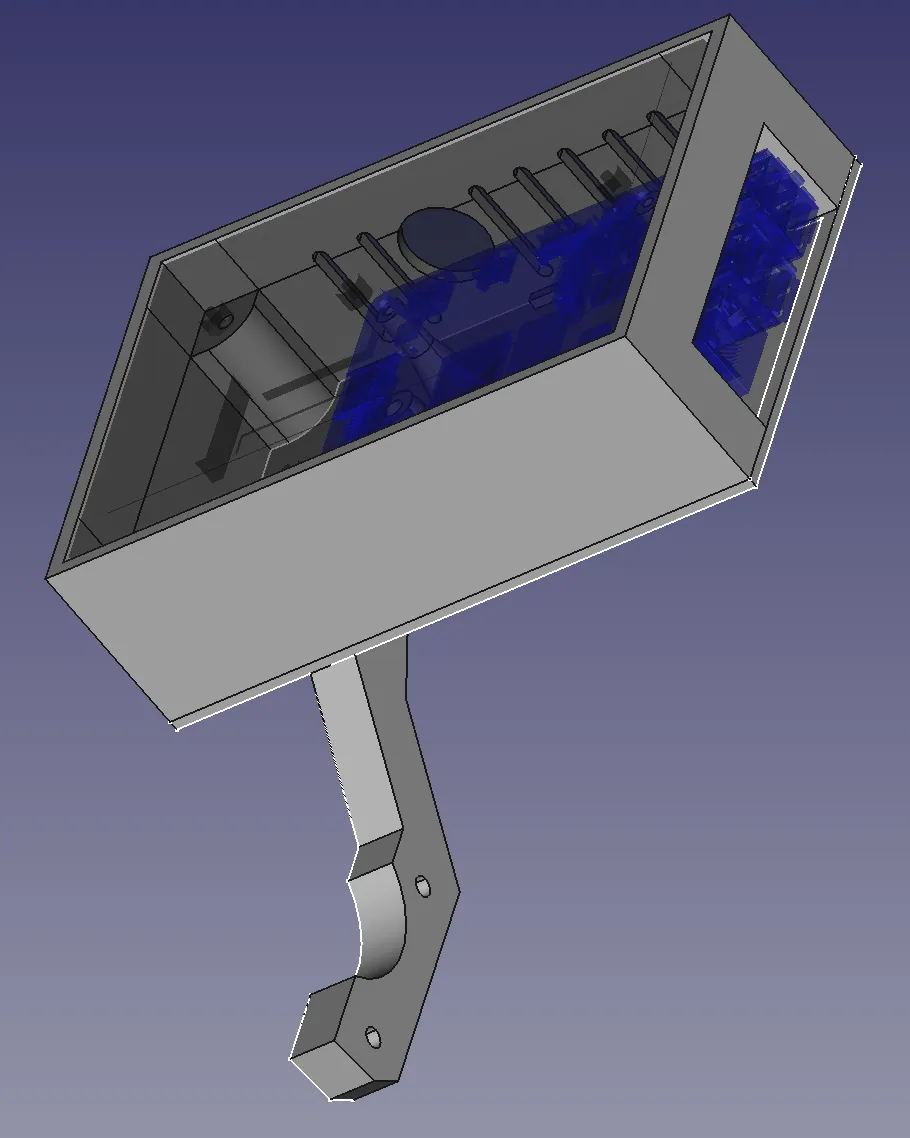

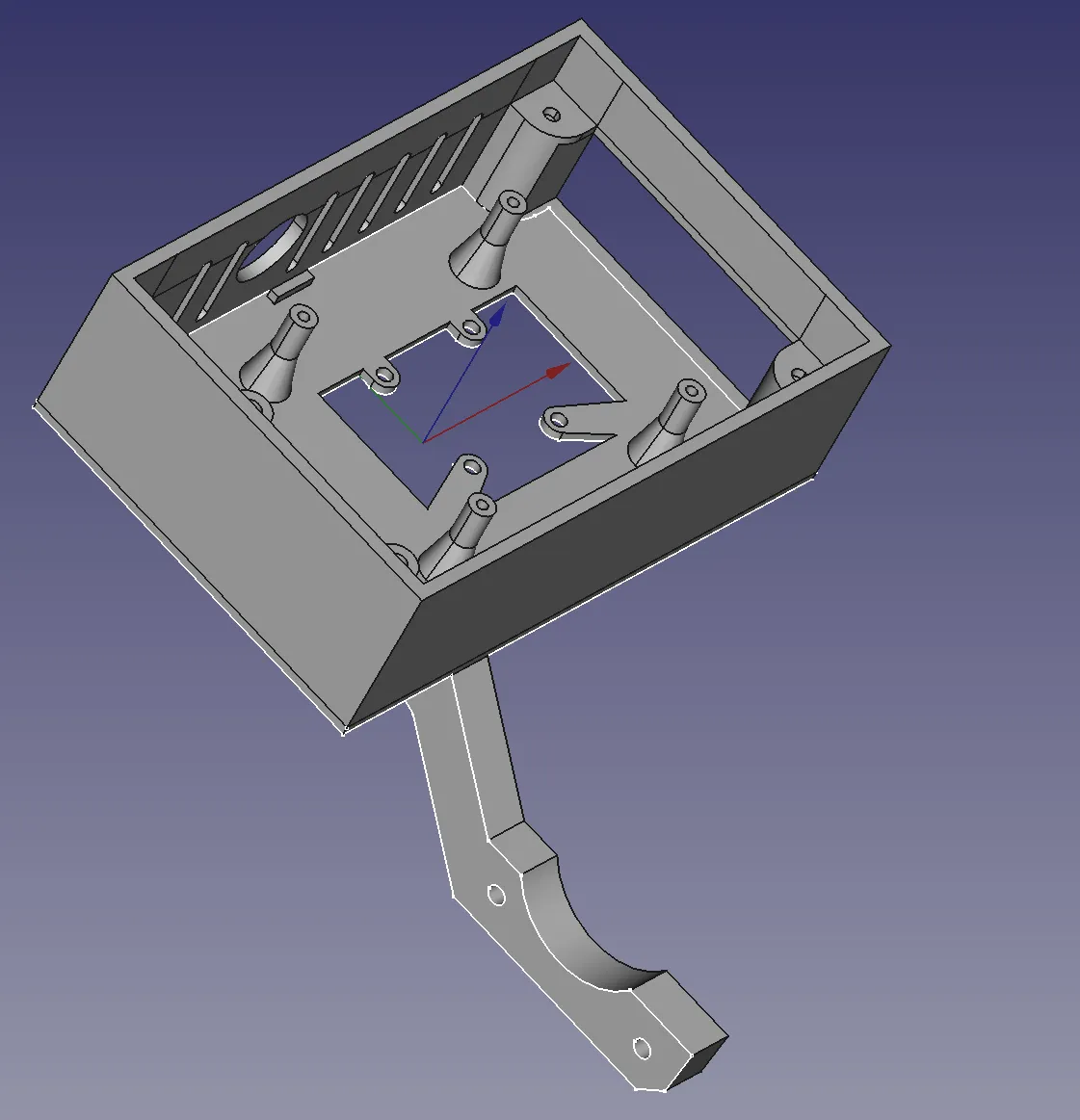

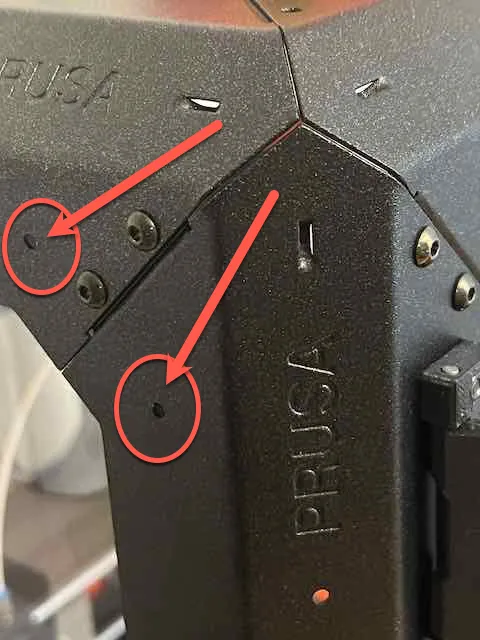

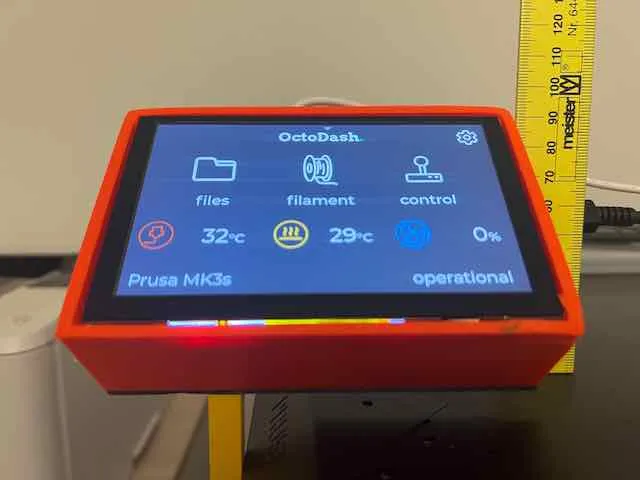

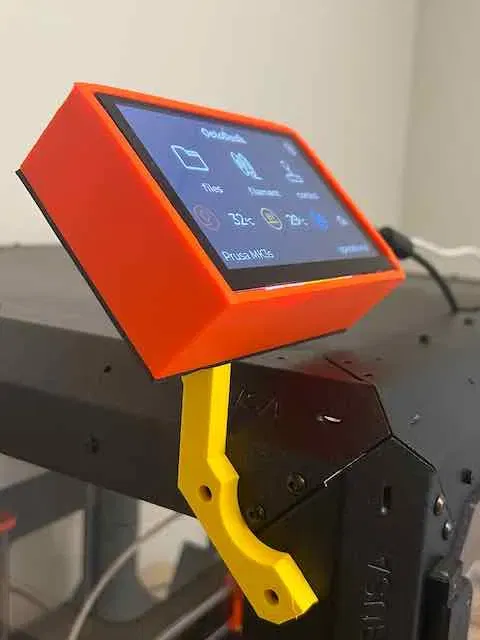

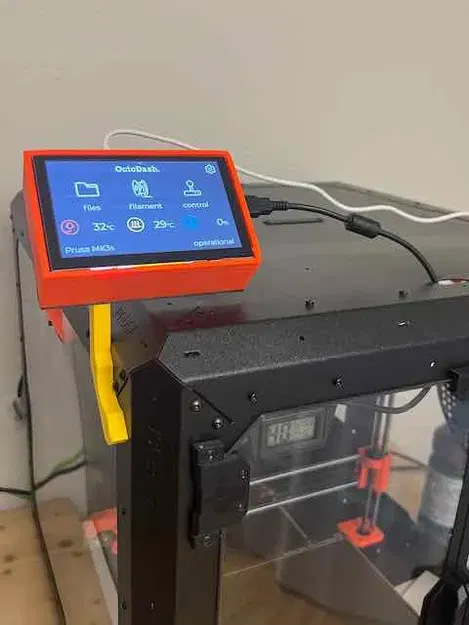

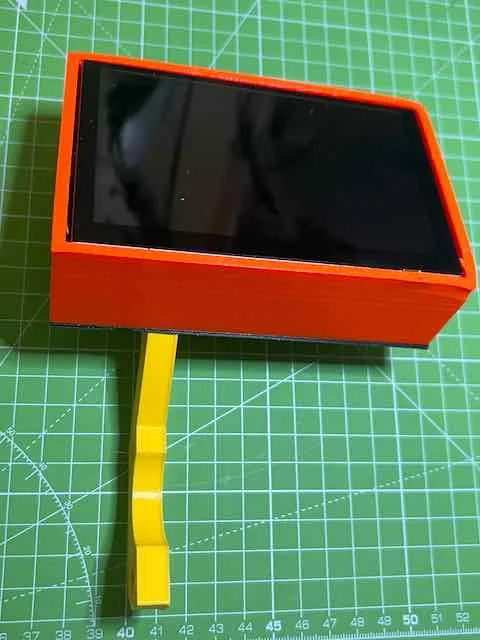

Một vỏ kết hợp và gọn gàng cho RPI4 + Màn hình cảm ứng 5 inch - trong trường hợp của tôi đang chạy OctoPrint/OctoDash. Nó có một cánh tay gắn để gắn nó vào vỏ Prusa gốc bằng cách sử dụng 2 lỗ có sẵn ở bên.

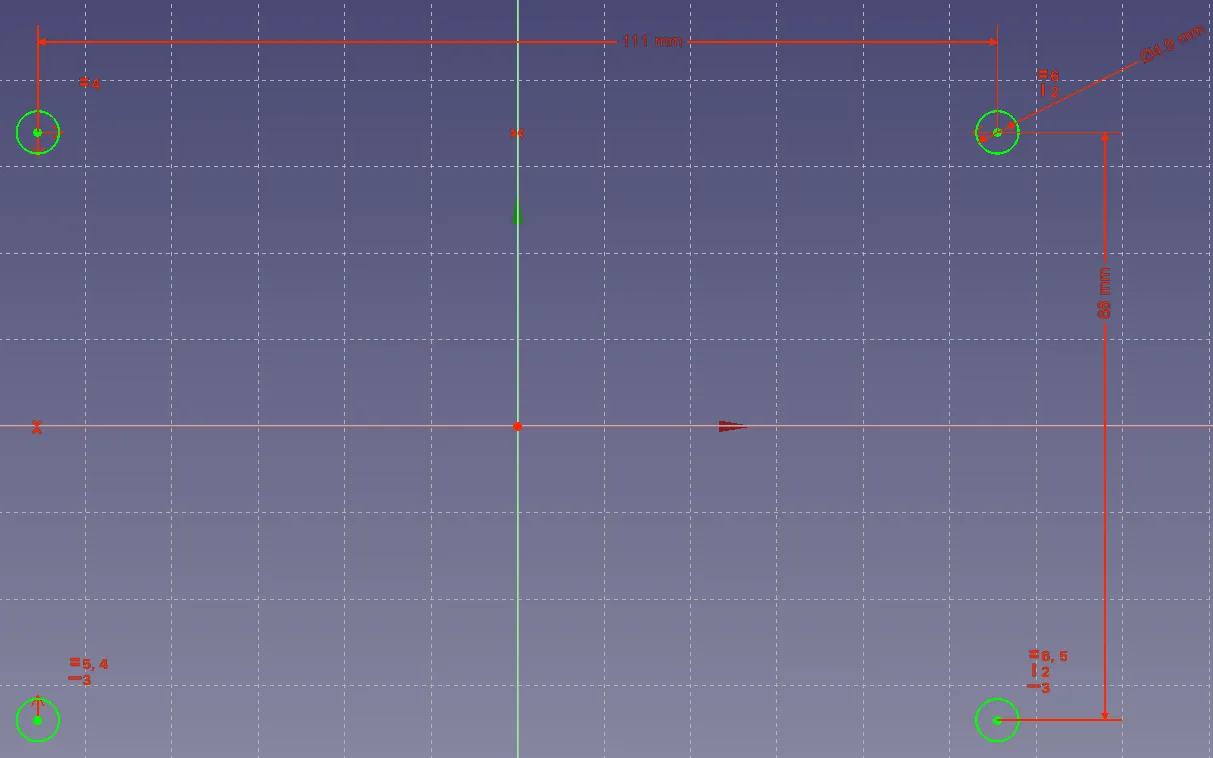

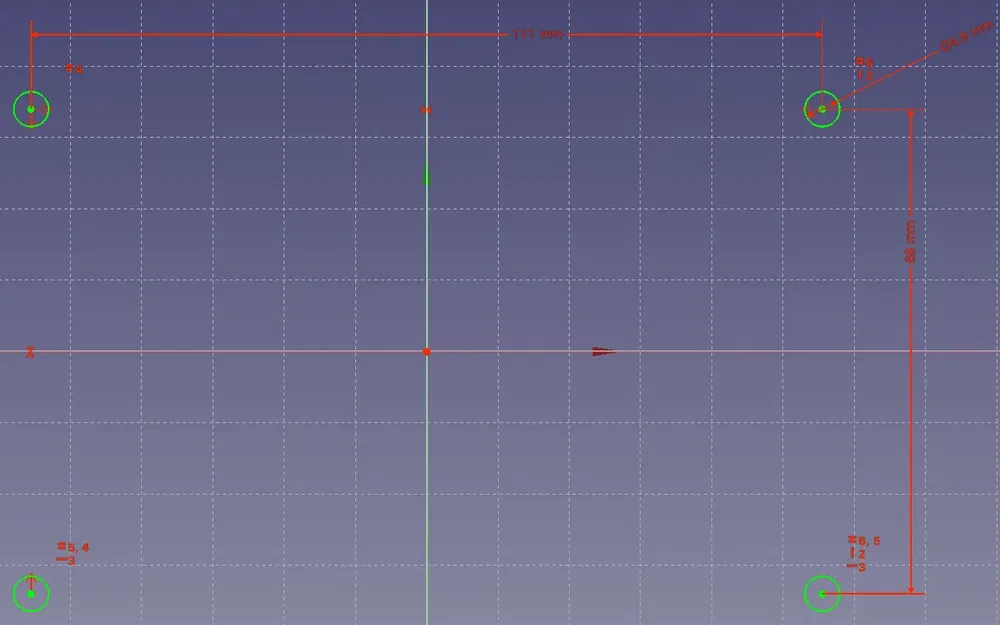

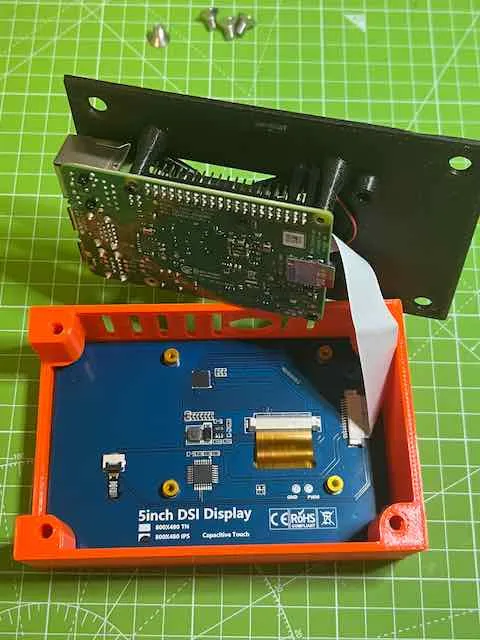

Màn hình chỉ được gắn ở các góc - kích thước trong một trong những sơ đồ đính kèm (khoảng cách lỗ 111x68mm) trên màn hình. Một số màn hình đó có các giá đỡ gắn RPI4 tích hợp, tôi đã cố gắng không sử dụng chúng vì chúng khác nhau rất nhiều giữa các màn hình mà tôi đã có.

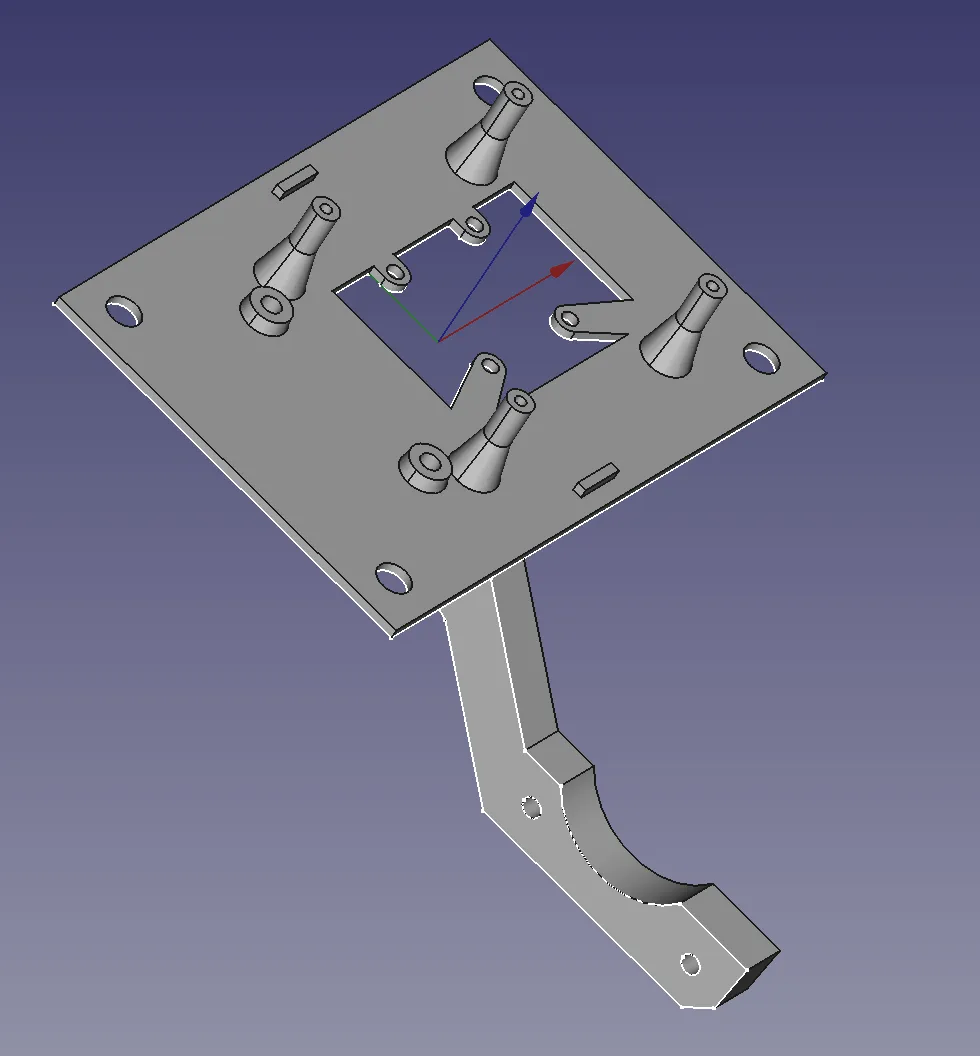

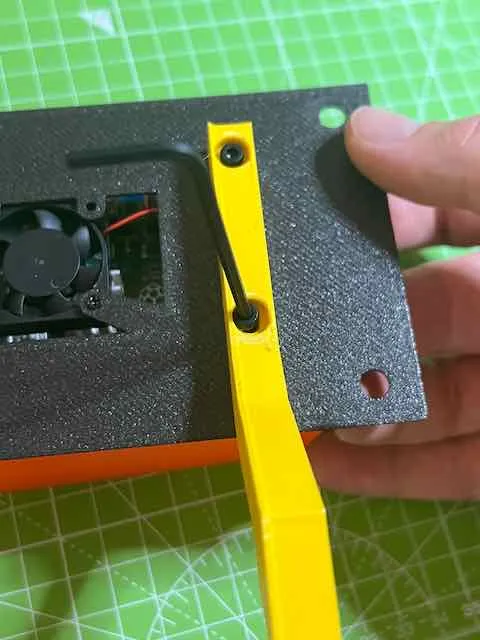

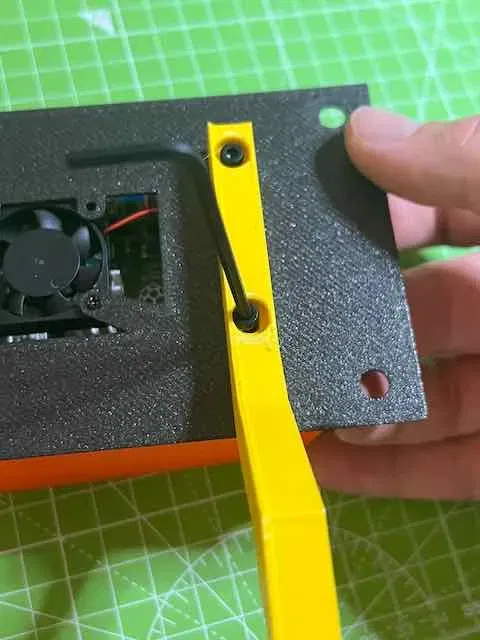

2x M3 19mm + đai ốc (gắn giá đỡ vào tấm nền) 4x M5 8mm (dưới cùng đến khung vỏ) 2x M3 13mm + đai ốc (đầu xi lanh - gắn giá đỡ vào vỏ máy in) (bạn có thể sử dụng vít dài hơn, chúng chỉ cắm vào bên trong vỏ) 4x M2.5 8mm (gắn màn hình)

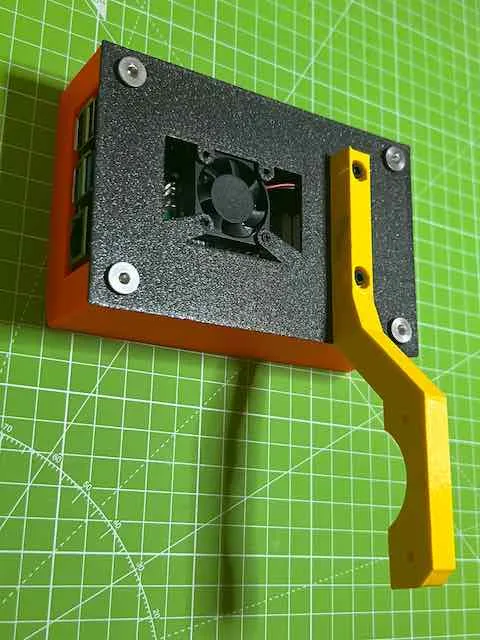

2/4x M2 5-8mm (gắn quạt) sử dụng quạt RPI tiêu chuẩn 24mm. Bạn cũng có thể sử dụng vít torx/tấm thép nhỏ nếu quạt không có chèn đai ốc kim loại

khung vỏ và cánh tay tôi in bằng PETG, tấm nền là PLA. sử dụng vòi phun 0.6mm và in tất cả ở cài đặt 0.3mm.

Tôi sẽ cung cấp các tệp nguồn FreeCad khi tôi dọn dẹp chúng một chút (4.11.23)
