Kẹp dây cáp hoặc ống (Parametric)

Bản reupload / phiên bản cải tiến của file mình đăng trên Thingiverse. Khi nào nó kẹp được cả dây “twin and earth” nữa thì mình sẽ lên 1.0.

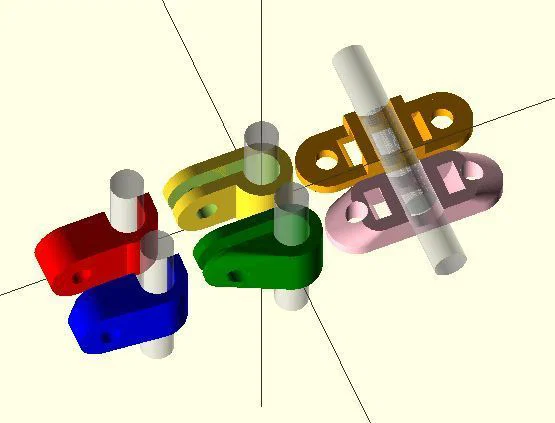

Lấy cảm hứng (hay gợi nhớ) từ Cable Clip (Parametric) của gnu: http://www.thingiverse.com/thing:39901. Mình nhớ ra là từng làm một file openSCAD có thể tạo ra 3 kiểu kẹp ống hoặc kẹp dây, với tuỳ chọn cạnh sắc hoặc bo mượt.

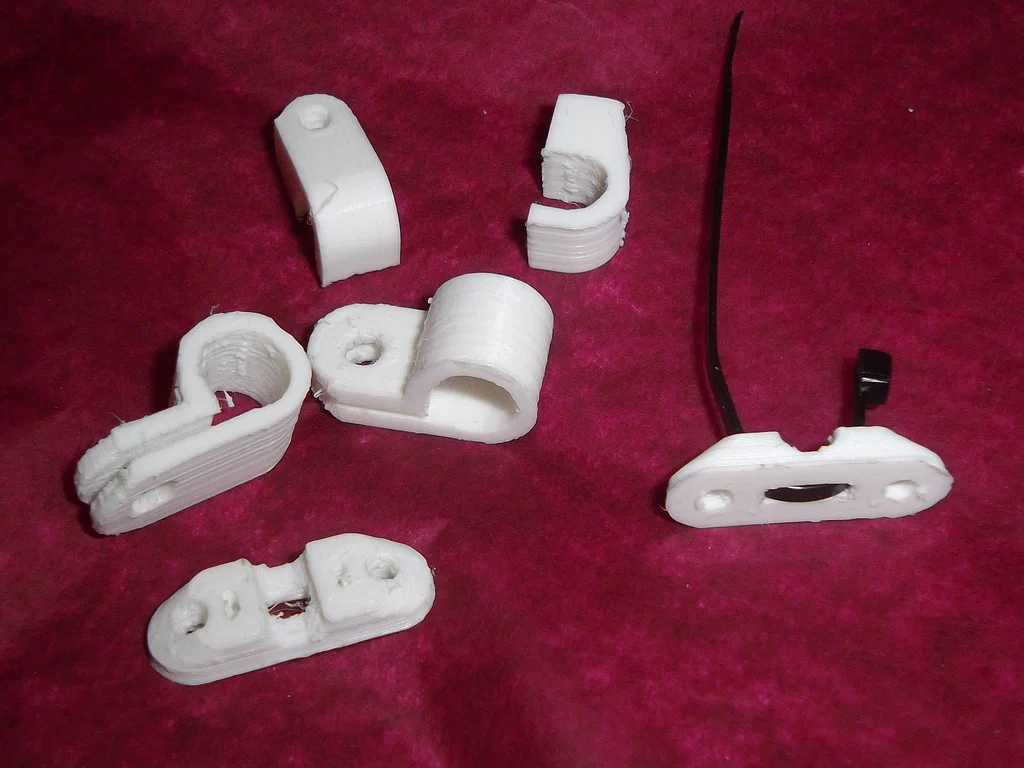

Mình chưa từng hoàn thiện nó thành một library đúng nghĩa vì toàn bộ code cần được refactor lại. Dù vậy mình vẫn up ở đây: bạn có thể tạo kiểu kẹp dây đóng đinh (nail-down), kiểu kẹp chẻ siết bằng vít (split screw-down), và một kiểu holder cho dây rút (zip tie).

Edits

v0.95 - Dọn dẹp nhẹ để dùng với customizer

V0.98 - Cập nhật 2023 - Vẫn chưa hoạt động theo cách mình xem là một library, nhưng đã vẽ được từng part riêng lẻ và dùng SCAD customizer nội bộ

v0.99 - Giờ đã hoạt động như một library, chỉ cần comment out phần customizer

v0.999 - Nail clip giờ dùng tham số bề rộng dây rút (tie width) để kẹp được dây to hơn

Hướng dẫn

Tải file SCAD về rồi chỉnh các tham số cho phù hợp trong cửa sổ customizer; mọi thứ đều có giải thích trong file.

Đây là một video giới thiệu openSCAD khá hay: https://www.youtube.com/watch?v=cBesMfP7Ddo

Nếu bạn in mấy cái này để dùng cho dây điện thì nhớ cẩn thận: có thể nó không được xem là đạt chuẩn quy định (up to code). Tối thiểu hãy dùng vật liệu có nhiệt độ biến dạng cao (heat deflection temperature) và tốt nhất là có tính chống cháy. Hiện có một số vật liệu trên thị trường phù hợp cho việc này, ví dụ BASF PC/ABS FR.
