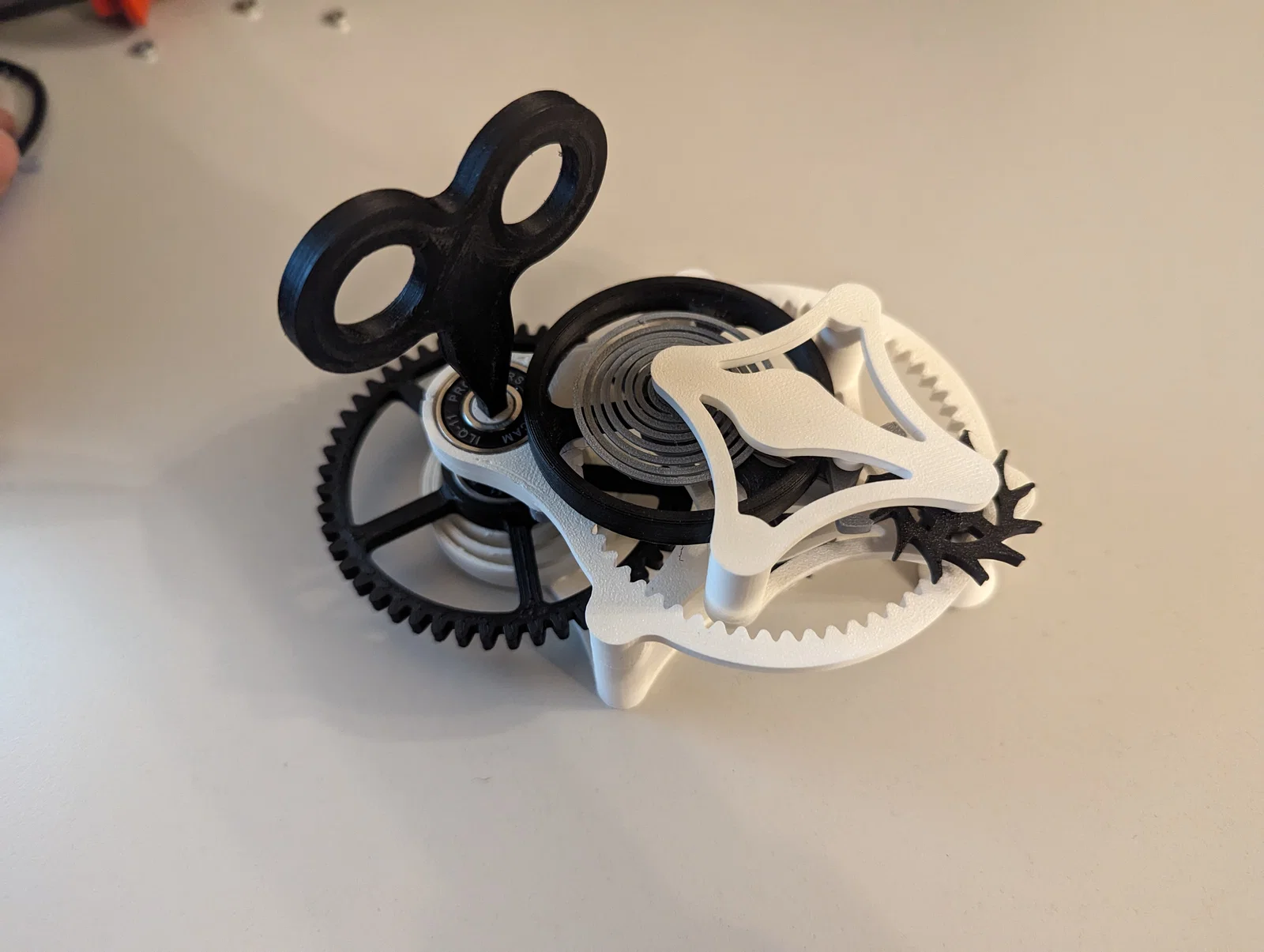

Mô hình Flying Tourbillon lên dây cót thủ công

Tất cả các chi tiết đều có thể in được mà không cần support, bạn dùng PLA là ổn áp rồi. Mình khuyên là chỉ riêng phần “latch” thì nên in bằng PETG hoặc ABS để tăng độ bền, nhưng dùng PLA vẫn hoạt động tốt nhé.

Dự án này cần thêm một số linh kiện phần cứng sau:

• CHỐT (PINS)
  • 3 cái ⌀ 2 x 19 mm (dùng loại ⌀1.5 mm cũng được)
  • 1 cái ⌀ 2 x 14 mm (dùng loại ⌀ 1.5 mm cũng được)
  • 1 cái ⌀ 4 x 12 mm
• VÒNG BI (BALL BEARINGS)
  • 4 cái 608 (8 x 22 x 7)
  • 1 cái 684 (4 x 9 x 4)
• ỐC VÍT (SCREWS)
  • 3 cái M3 x 25
  • 1 cái M3 x 16
  • 3 cái M3 x 8
  • 2 cái M2 x 8
• ỐC CẤY (THREADED INSERTS)
  • 6 cái M3 insert
  • 2 cái M2 insert
• KHÁC
  • 1 long đền 3 mm loại rộng

LẮP RÁP

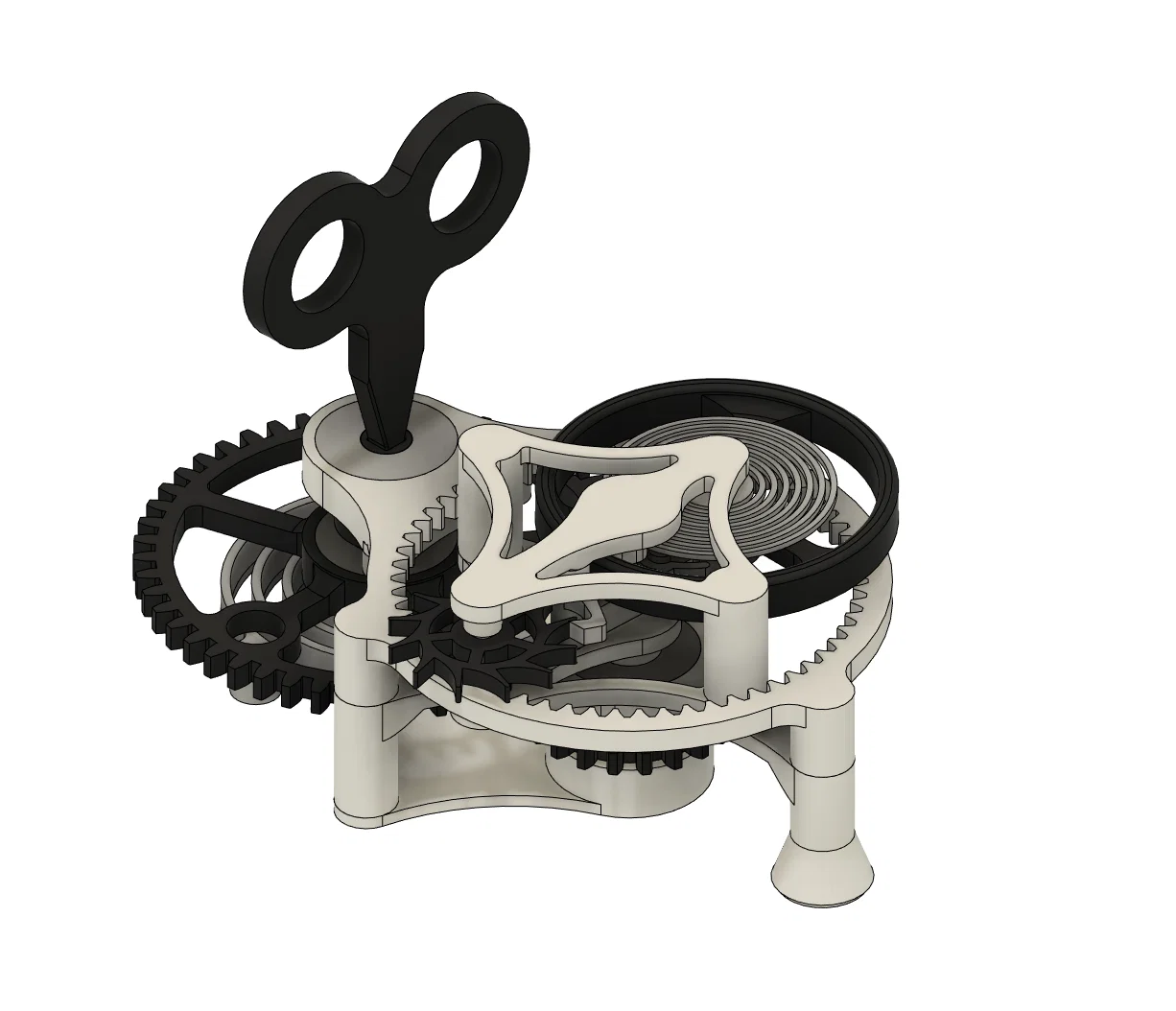

Nếu thấy chỗ nào chưa rõ, bạn cứ mở file Fusion 360 lên để kiểm tra vị trí các linh kiện nha. Xem thêm hình ảnh minh họa cũng giúp ích rất nhiều đấy.

Trước khi ráp, nhớ kiểm tra dung sai (tolerances) cho chuẩn:

• Các chốt phải để các chi tiết xoay tự do, không được lắc lư quá nhiều.
• Vòng bi phải lắp vừa khít vào các khe.
• Các chi tiết khớp với nhau bằng khe lục giác hoặc hình vuông phải khít, nhưng vẫn phải tháo ra được mà không làm gãy linh kiện.

Giờ thì bắt đầu thôi!

1. Gỡ hết các cầu nối (bridges) đã được đặt để in không cần support (ở các phần “Base” và “Middle_layer”).
2. Gắn các ốc cấy (thread inserts) vào (nhìn hình để xác định vị trí).
3. Lắp hết vòng bi vào các khe tương ứng.

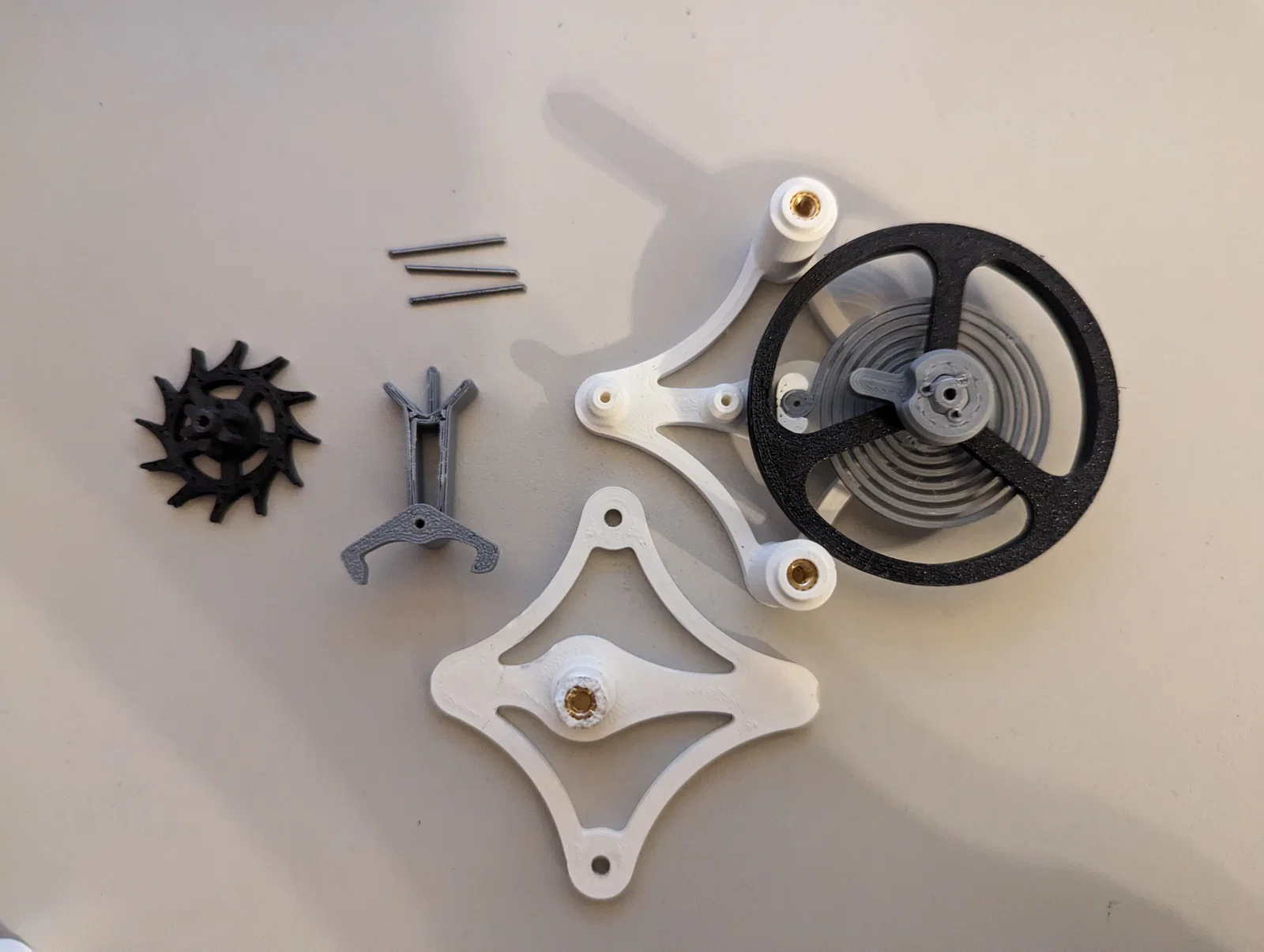

4. Ráp cơ chế flying tourbillon:
   1. Cắm 3 chốt 2 x 19 vào lỗ trên “Frame_top”.
   2. Lắp “FW_spring”, “Flying wheel”, và “Roller” vào chốt bên phải (xem hình).
   3. Lắp “Anchor” vào chốt ở giữa.
   4. Lắp “Escape wheel” vào chốt còn lại.

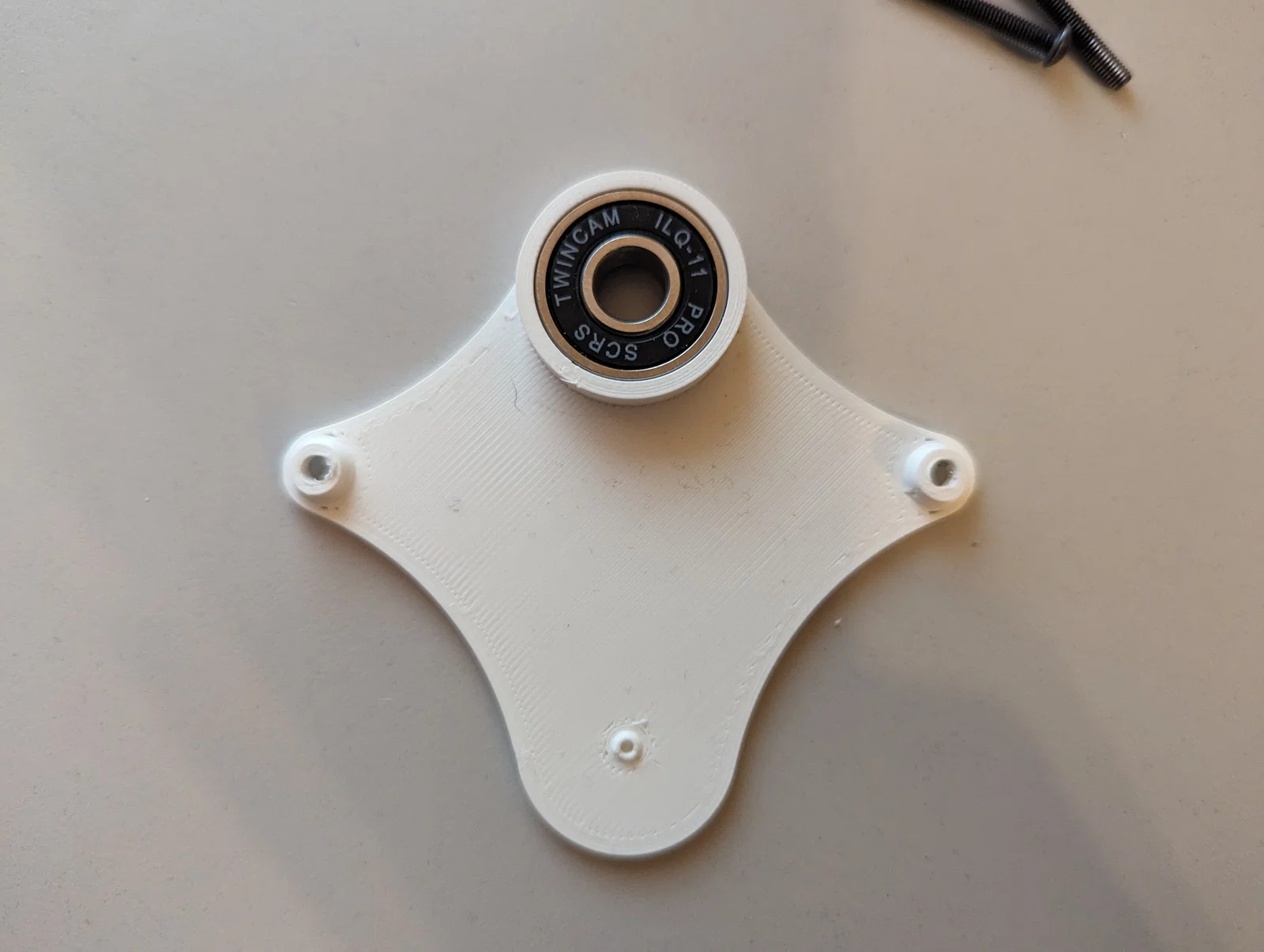

   5. Đặt “Frame bottom” lên trên, đảm bảo 3 chốt khớp với lỗ. Dùng 2 ốc M3 x 8 để cố định.

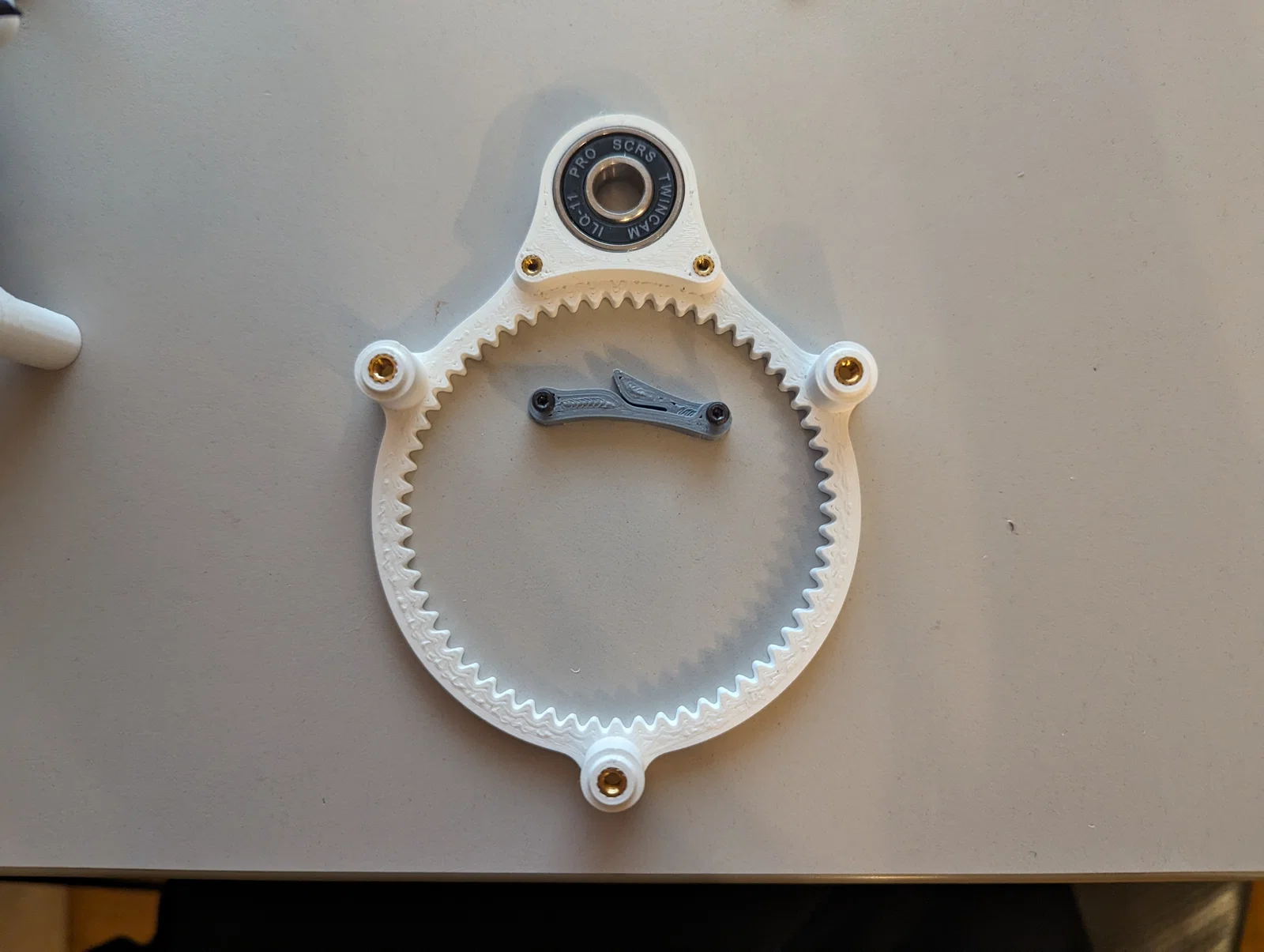

5. Ráp “60Gear_ext” và “Latch” bằng 2 ốc M2 x 8. Đảm bảo phần “latch” nằm đúng vị trí.
6. Đặt “60Gear_ext” lên trên flying tourbillon, để nó khớp với các bánh răng trên “Escape wheel”.

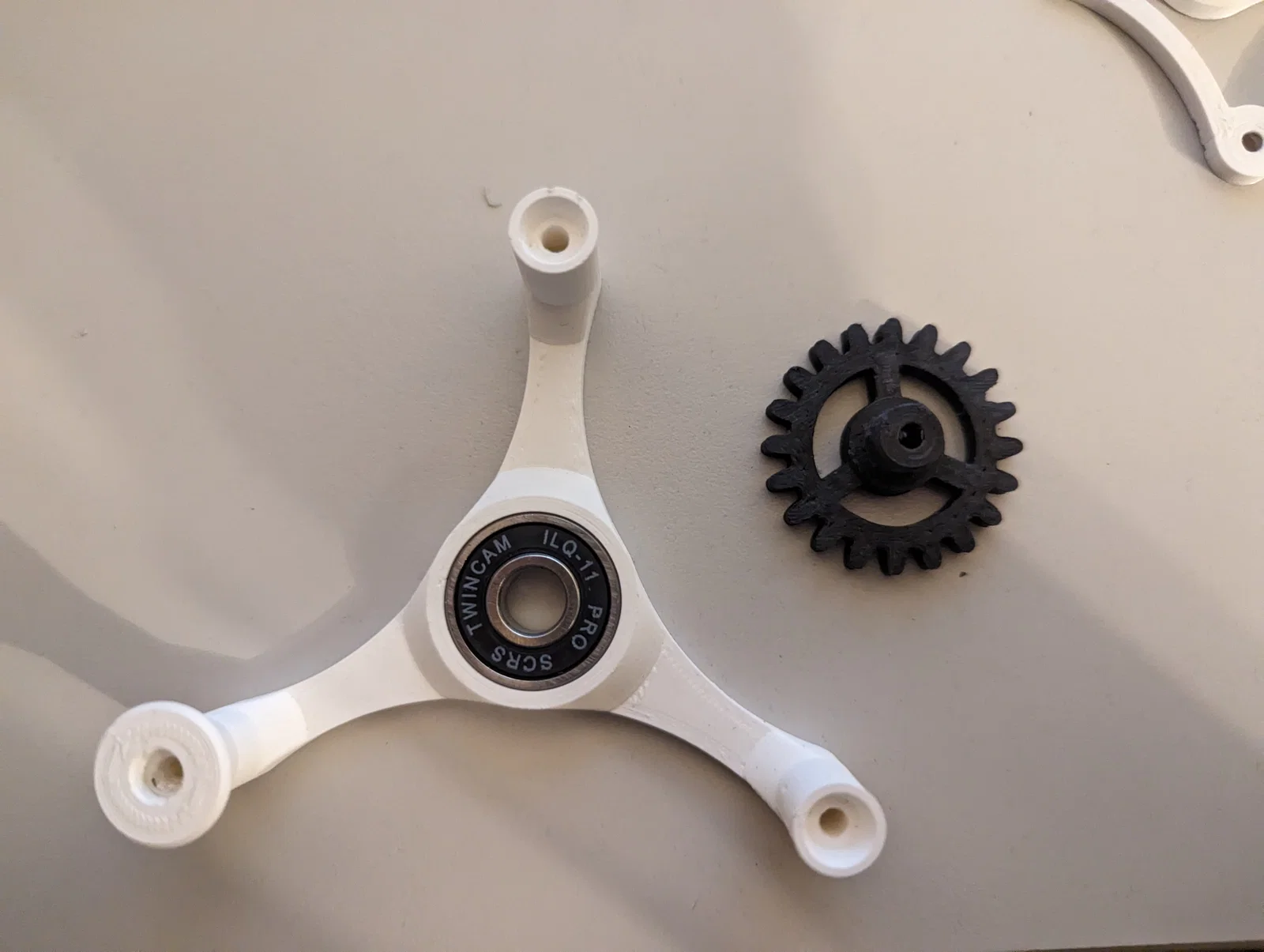

7. Đặt vòng bi trên “Middle_layer” vào trục nhô ra từ “Frame_bottom”. Căn chỉnh 3 cánh tay với các lỗ trên “60Gear_ext” và dùng một ốc M3 x 25 cho cánh tay có chân rộng hơn, phần này phải hướng ra ngoài so với vòng bi và chốt của “60Gear_ext”.
8. Gắn khớp “20Gear” vào trục lục giác.

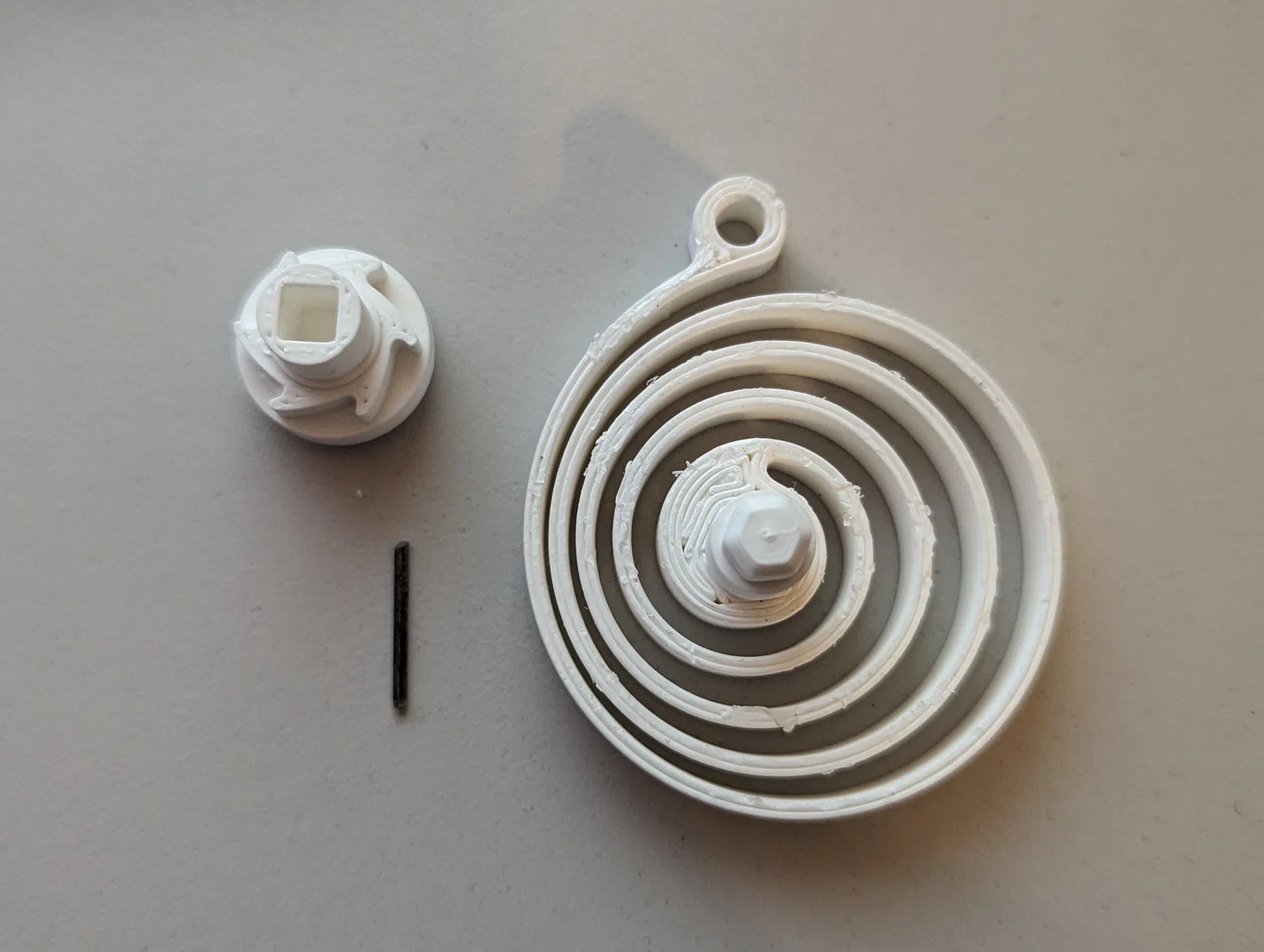

9. Nối “Main_Spring” và “Shaft” lại với nhau.

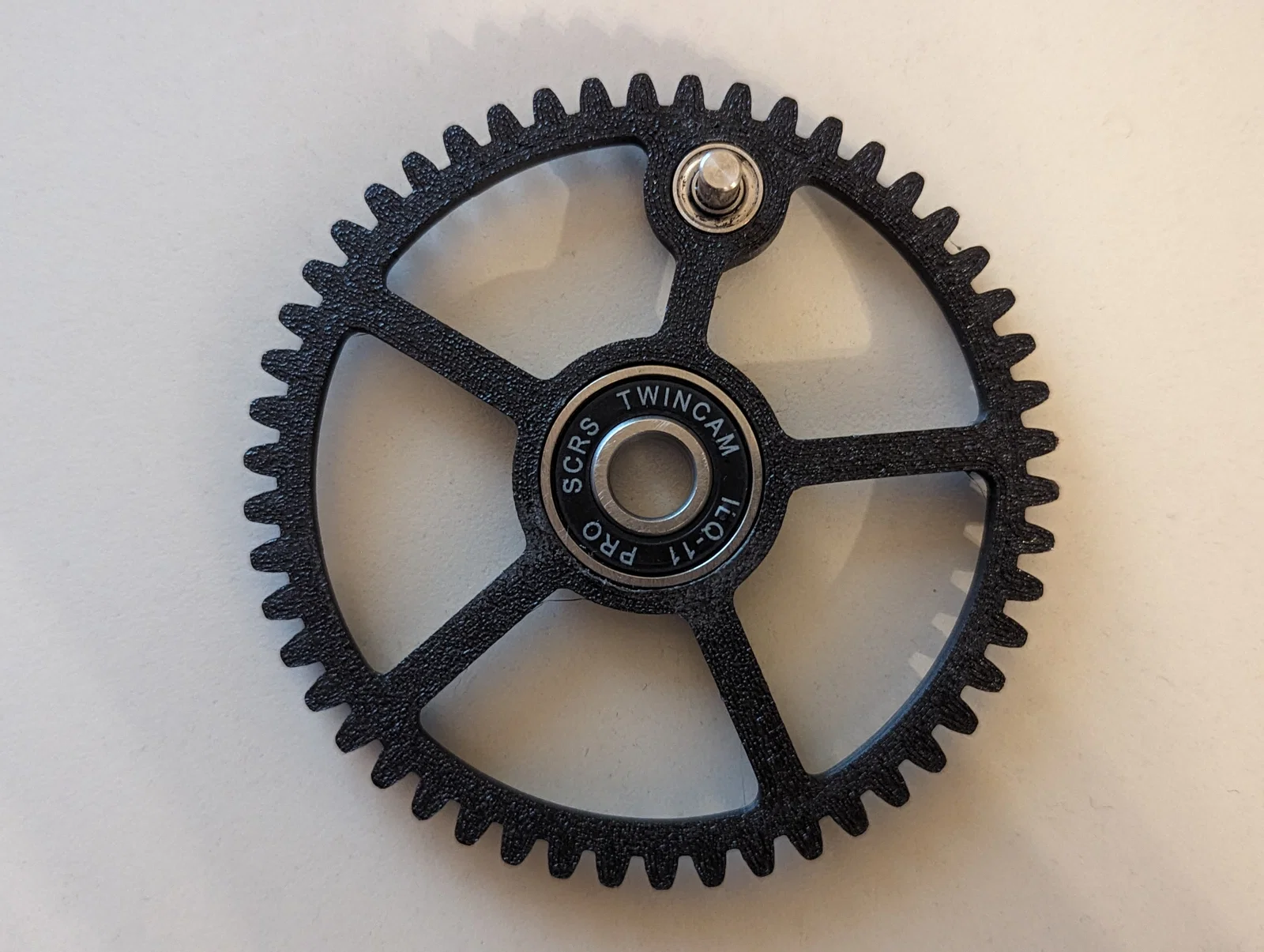

10. Ráp “50Gear” vào trục ở bước 9. Dùng chốt 4 x 12 để nối mép của lò xo với vòng bi 684 trong bánh răng.
11. Gắn “LatchGear” vào lỗ lục giác trên đỉnh của bánh răng 50 răng.
12. Cắm chốt 2 x 14 vào lỗ nhỏ trên trục.
13. Nối hai bộ phận (bước 1-8 và 9-12) lại bằng vòng bi trên “60Gear_Ext”. Hai bánh răng (20 và 50 răng) lúc này phải ăn khớp với nhau.
14. Đóng bộ phận lại bằng “Base”, đảm bảo chốt nằm đúng vị trí trong lỗ. Dùng ốc M3 x 25 còn lại để khóa chặt.
15. Lật ngược mô hình lại và cắm chìa khóa vào lỗ vuông.

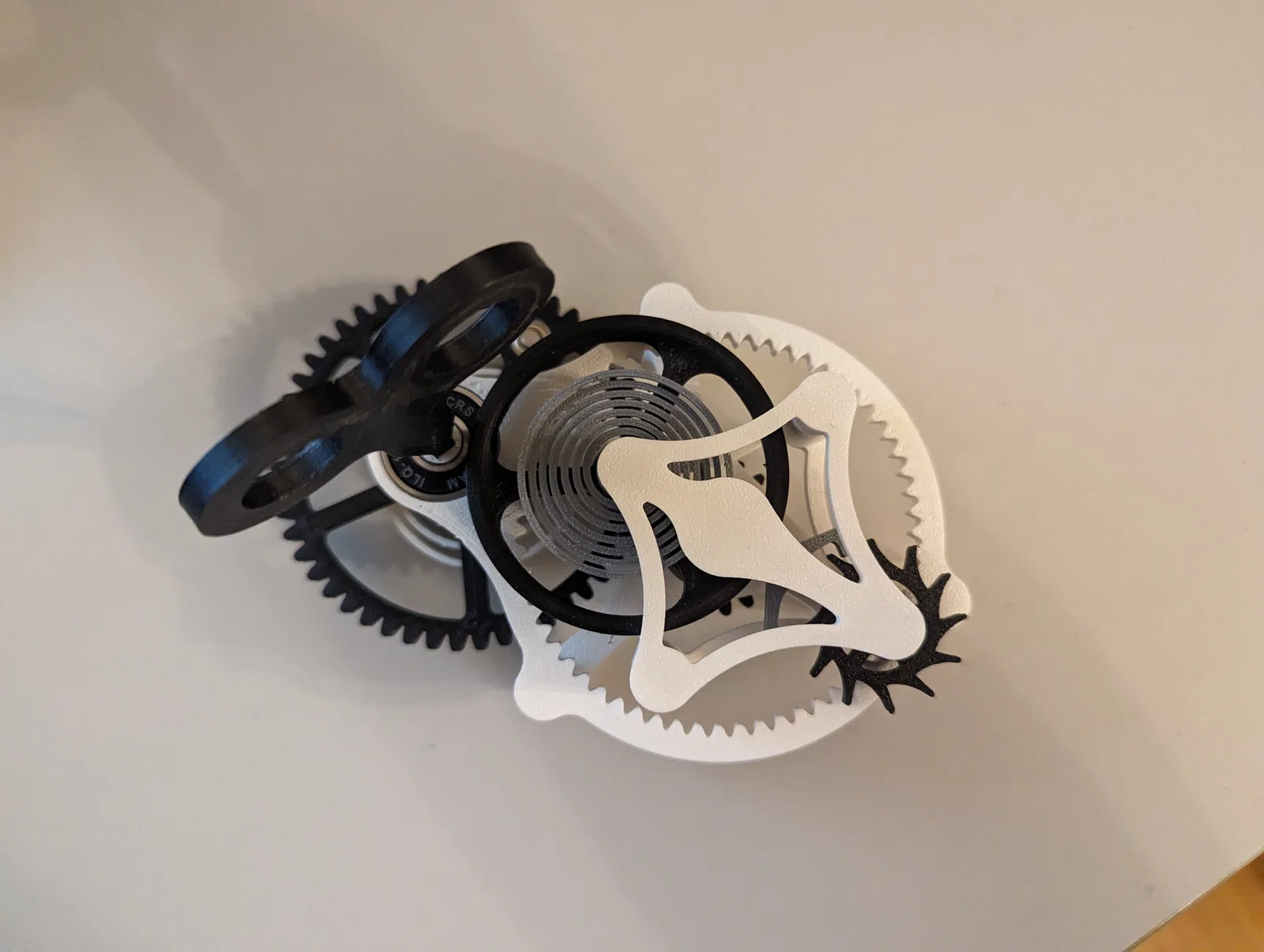

Xong rồi đó, chúc mừng bạn! Hãy vặn chìa khóa ngược chiều kim đồng hồ tối đa 1 vòng thôi rồi tận hưởng cơ chế thoát (escapement) hoạt động nhé!
