Mũ Cosplay Sabine Wren (Kèm linh kiện điện tử và chi tiết vạch sơn)

Đây là mẫu mũ bảo hiểm đầu tiên mình tự tay thực hiện. Mình làm nó cho bộ đồ hóa trang Halloween của con gái vì mình không ưng ý với các mẫu thiết kế hiện có trên thị trường (kể cả những mẫu phải trả tiền), và tụi mình thực sự muốn một cái ống ngắm có thể hoạt động được kèm đèn chớp nháy.

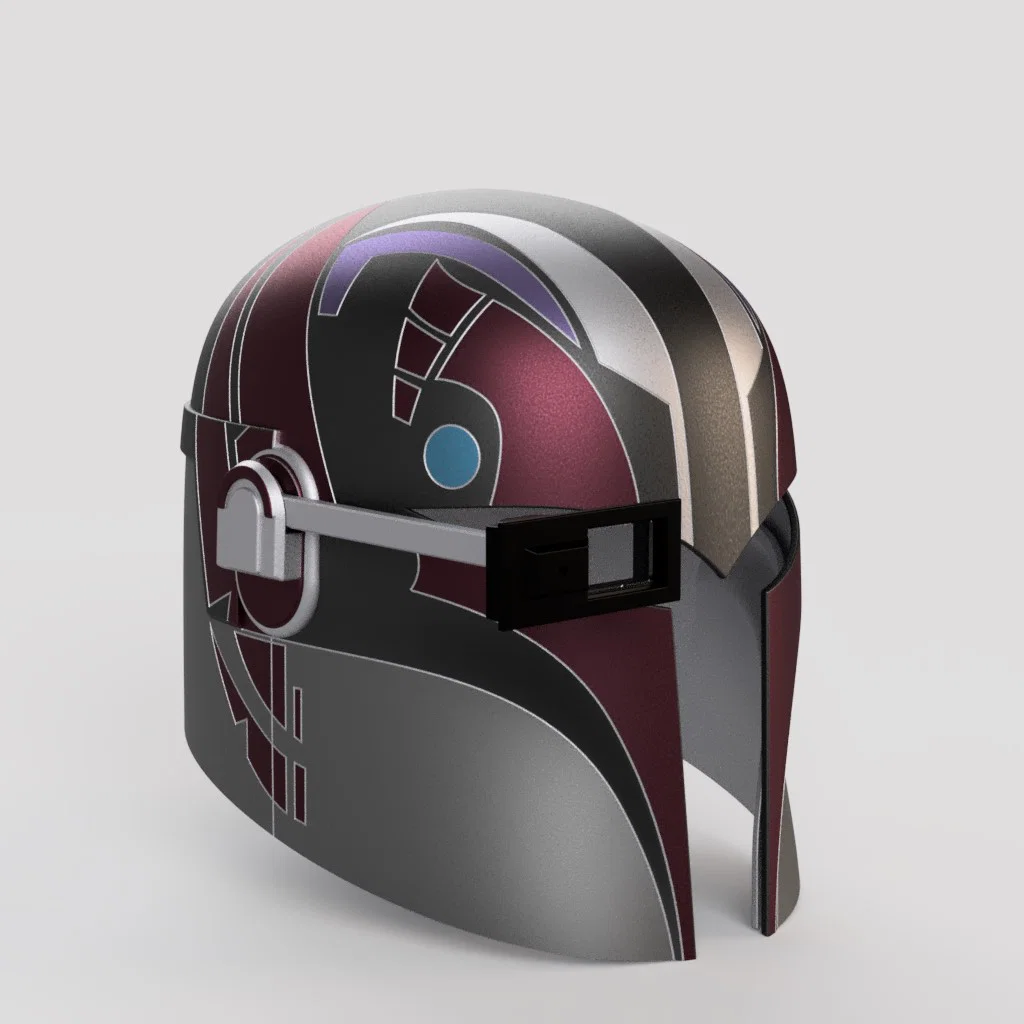

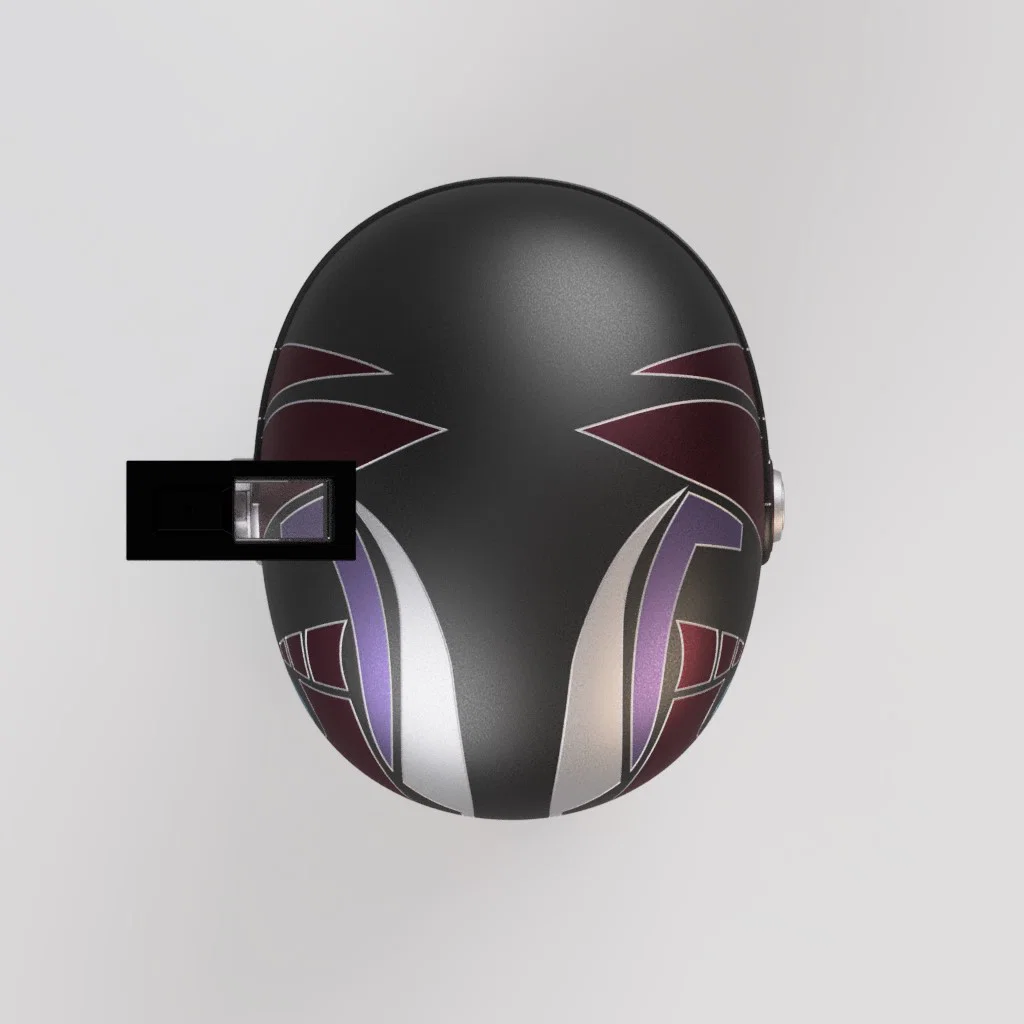

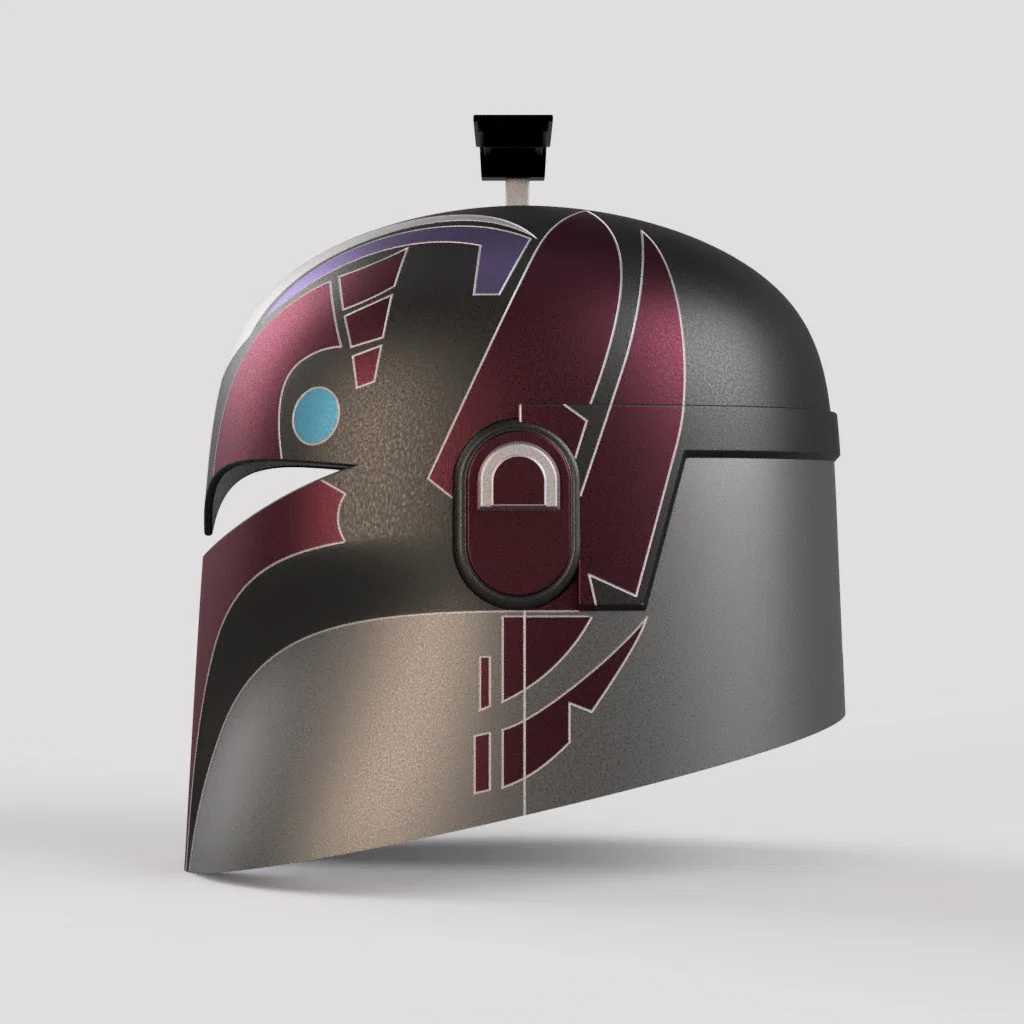

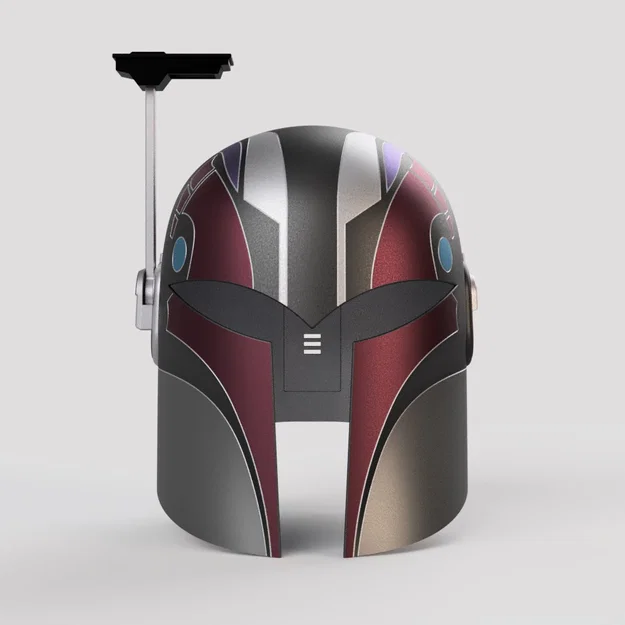

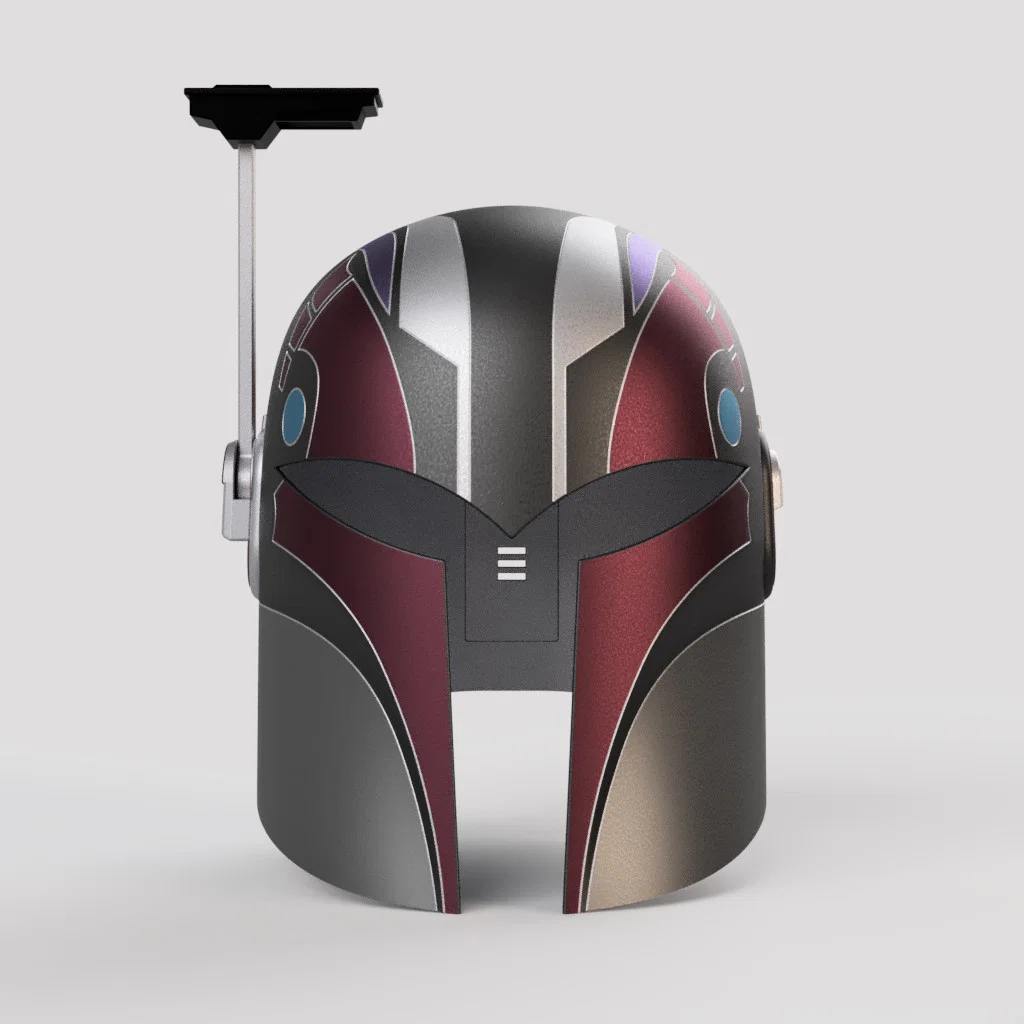

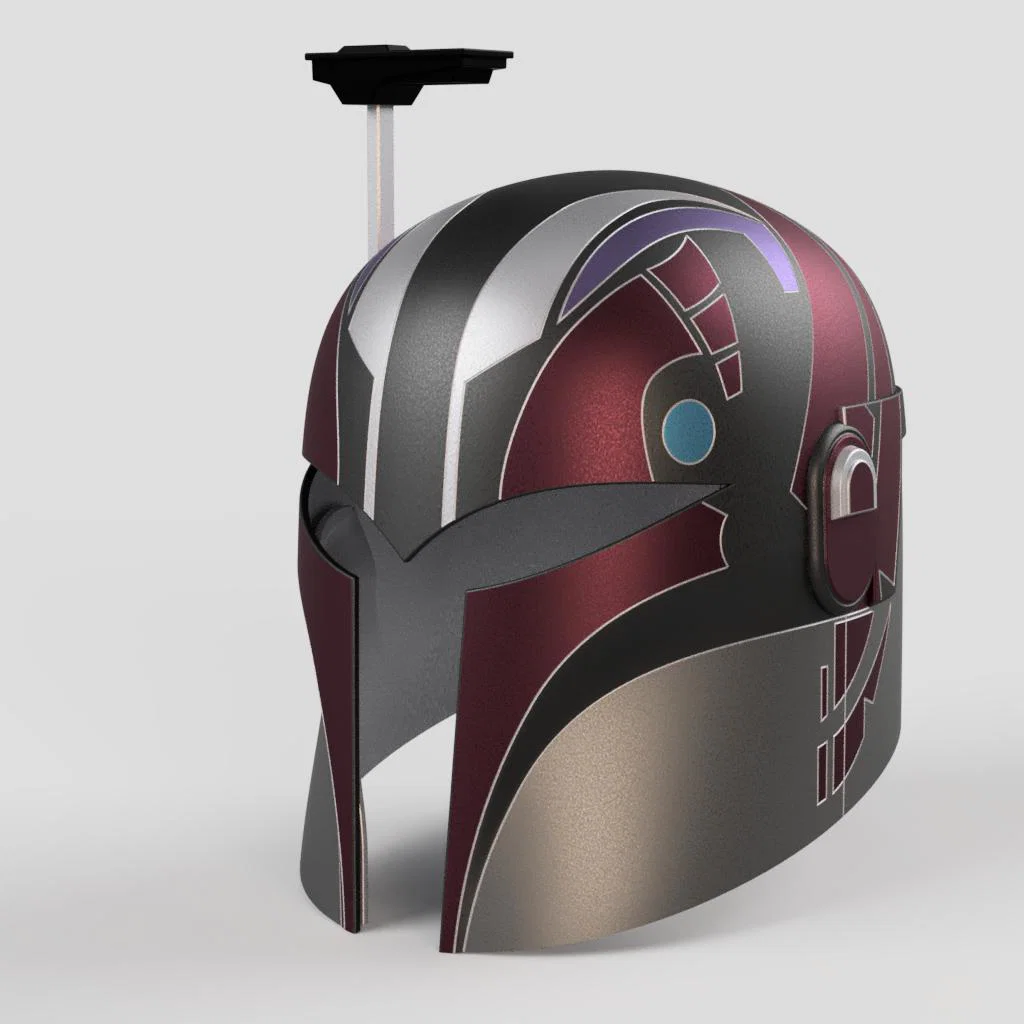

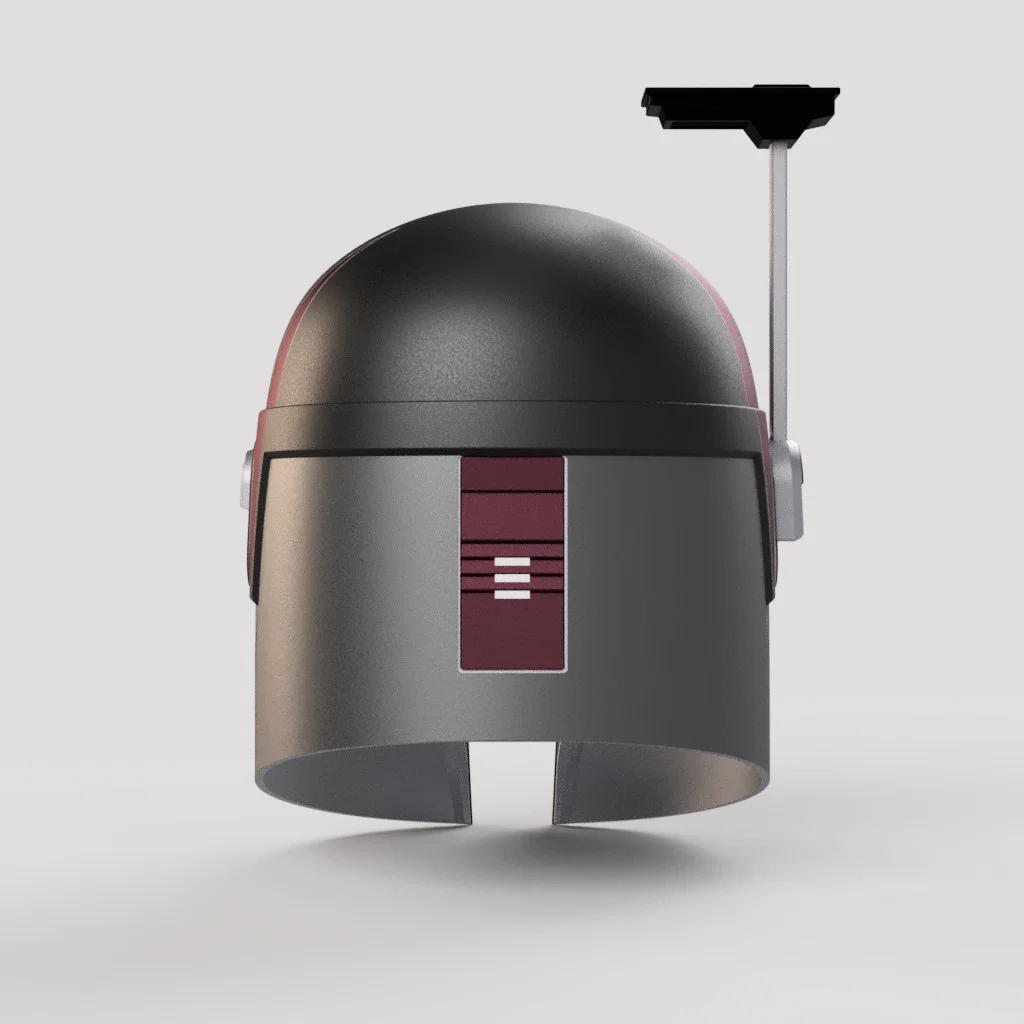

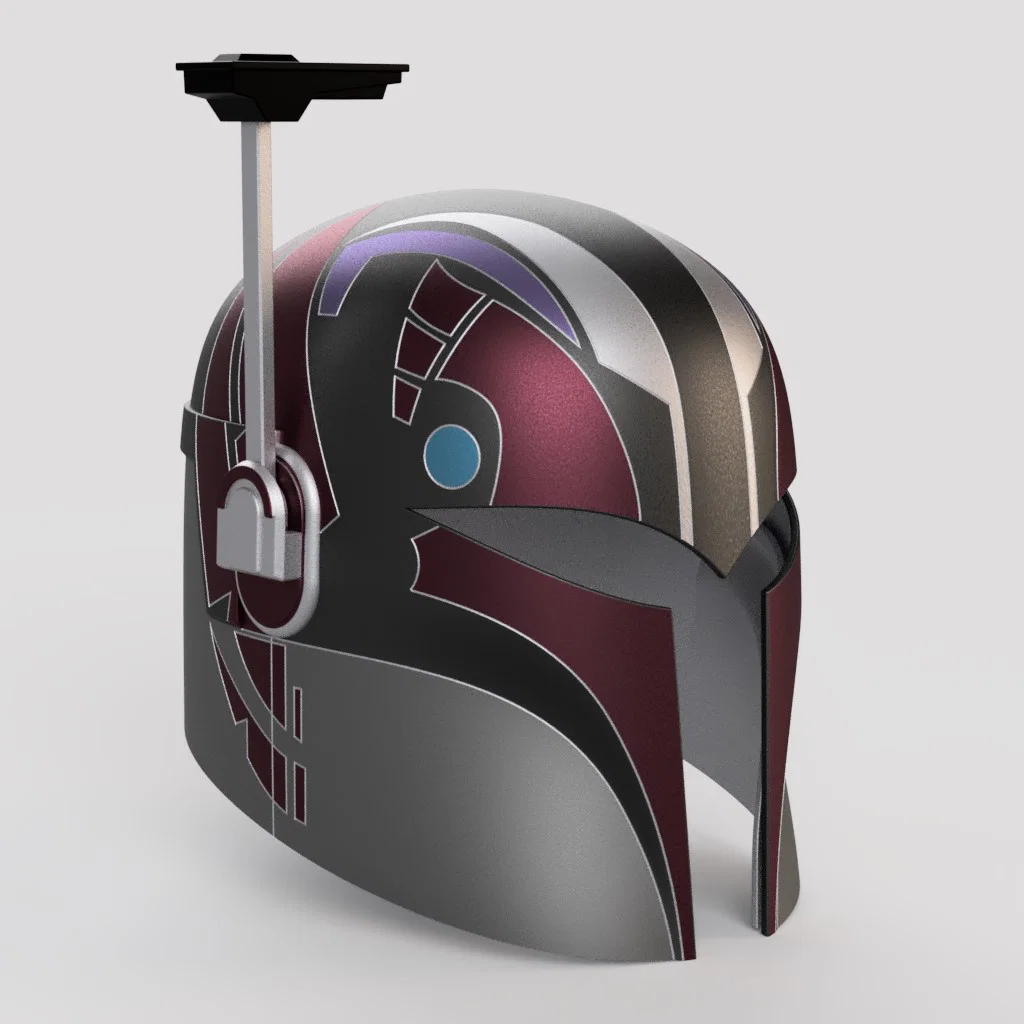

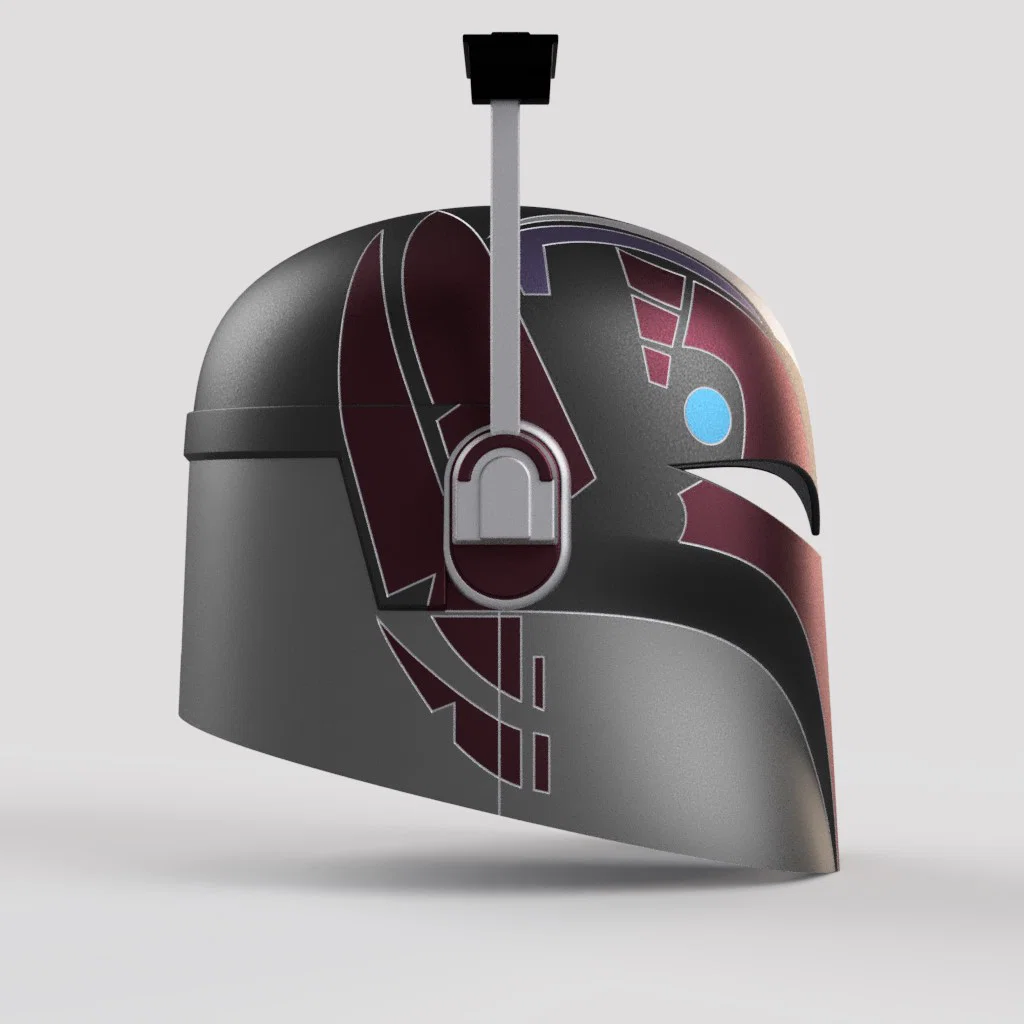

Mình có đính kèm file STEP của mũ đã lắp ráp hoàn chỉnh để mọi người dễ hình dung cấu trúc và tùy chỉnh theo ý thích. File gốc có kích thước cho trẻ em, nên nếu bạn làm cho người lớn thì nhớ scale lên khoảng 10% nhé.

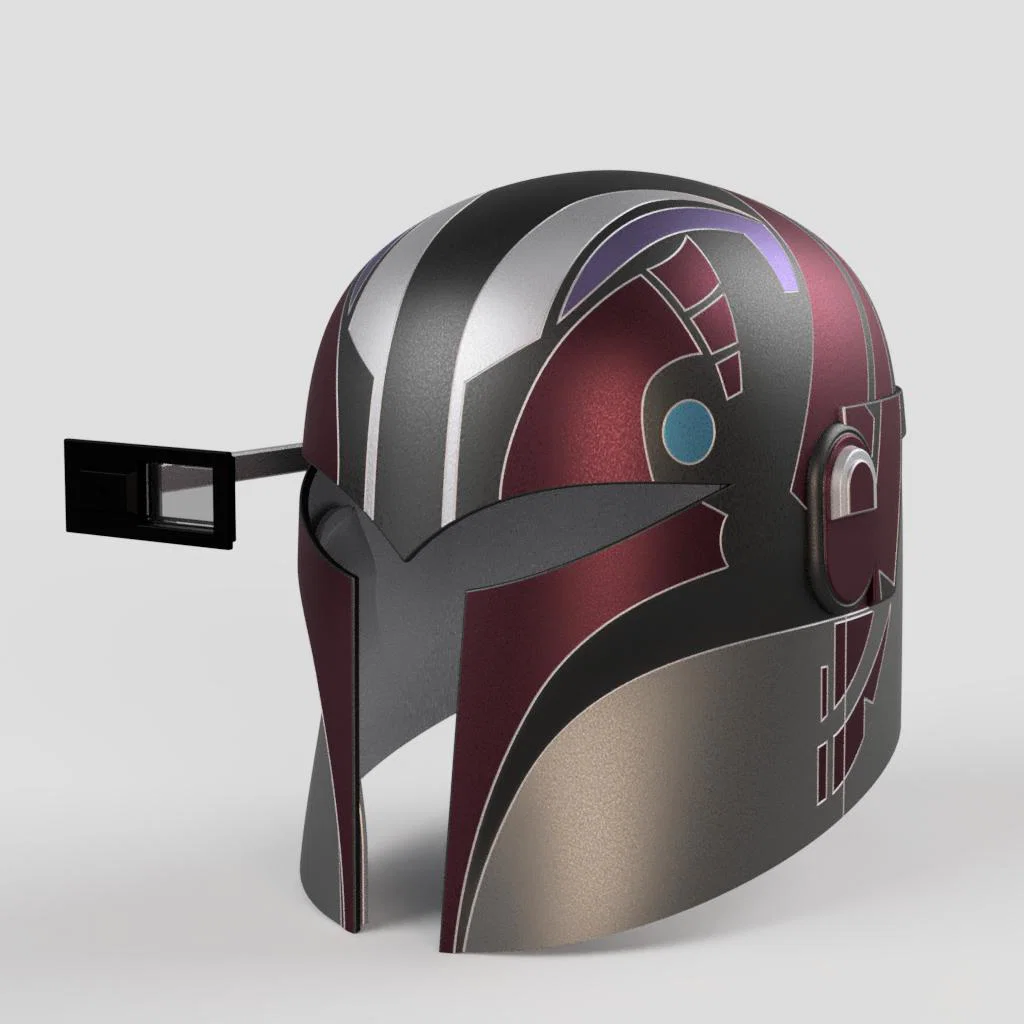

Cụm ống ngắm cũng có sẵn các hốc để lắp LED, đi dây, nam châm và công tắc từ (reed switch) để kích hoạt đèn khi gạt ống ngắm xuống (xem chi tiết bên dưới).

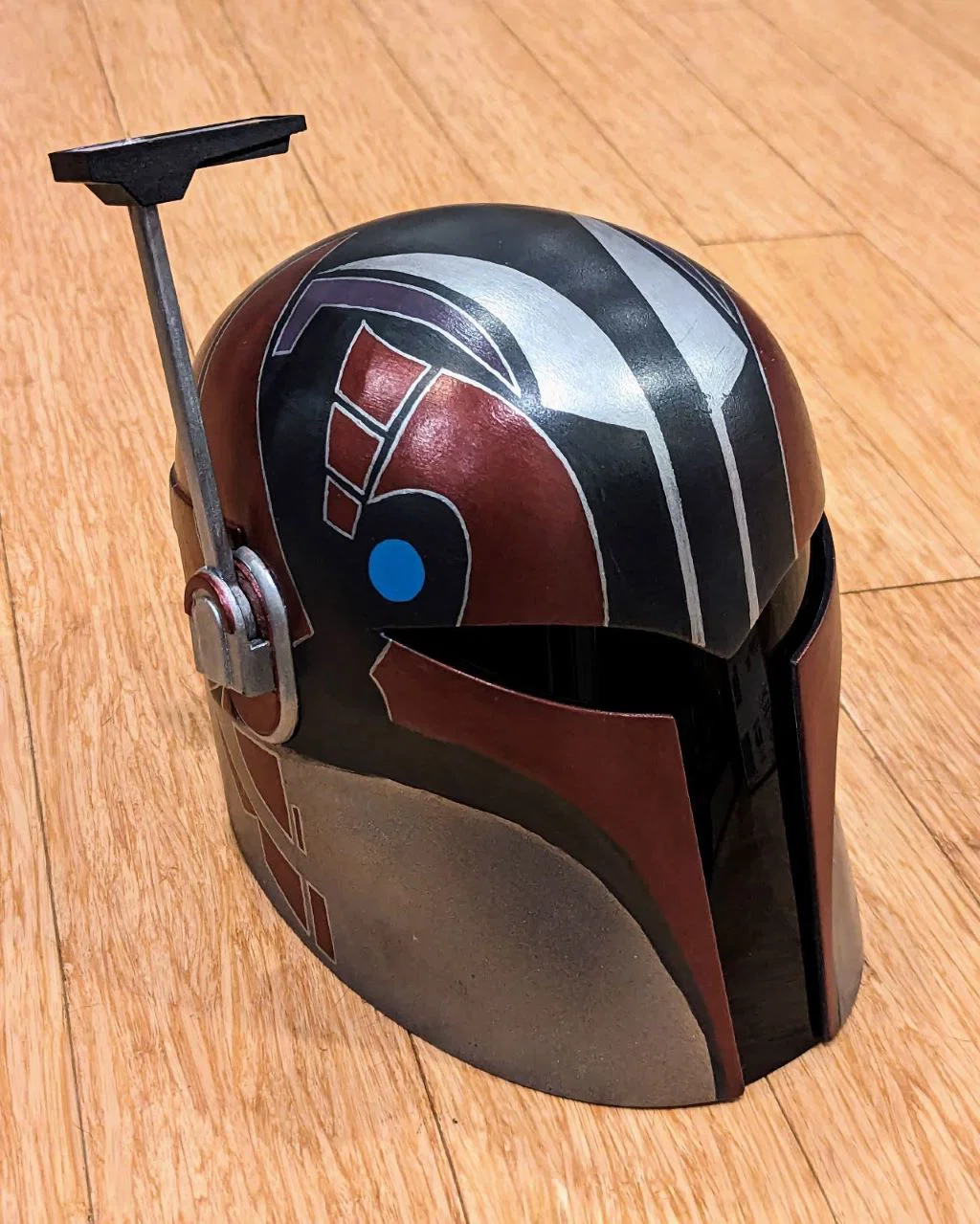

Mình dùng đèn LED nháy RGB 5mm; đây là hình ảnh thực tế khi lên đồ (cái nắp che mặt trước bị rơi ra trong lúc chụp hình, sau đó mình đã dán lại chắc chắn hơn):

In ấn (Printing)

Các file 3MF đã được scale sẵn cho kích thước người lớn. Chúng được tối ưu cho in FFF, bạn có thể dựa vào đó để điều chỉnh support và thiết lập chất lượng in phù hợp. Nếu bạn có máy in khổ lớn (như CR-10) thì có thể in nguyên khối. Còn với các máy phổ thông (như Prusa MK3, Bambu X1, Ender-3), mình đã chia mũ thành 4 phần dọc theo các đường nối để dễ in và che vết keo tốt hơn. Mình cũng thiết kế thêm các khớp định vị giúp việc dán mũ sau khi in trở nên dễ dàng và chuẩn xác.

Các file 3MF được thiết lập theo thông số máy in phổ thông. Riêng mình thì thường dùng vòi phun (nozzle) lớn hơn, độ rộng nét in dày hơn và tốc độ in nhanh hơn, nhưng điều này còn tùy thuộc vào cấu hình máy của bạn nữa.

File sight_screen.3mf đã được thiết lập để cho ra bề mặt trong suốt nếu bạn dùng nhựa PETG trong. Bạn có thể tham khảo thêm các hướng dẫn in nhựa PETG trong suốt trên mạng để có kết quả tốt nhất.

Lắp ráp (Assembly)

Mình dùng ốc cấy nhiệt (M3 heat set inserts) để gắn hai phần ốp tai. Cách này rất cần thiết cho bên phía ống ngắm vì thỉnh thoảng bạn sẽ cần tháo ra để kiểm tra linh kiện điện tử. Nếu không cần tháo lắp, bạn có thể dán chết luôn cũng được.

Phần kính chắn gió mình tận dụng từ tấm chắn mặt Hobart 770580 rồi cắt theo kích thước. Người ngoài không nhìn thấy mặt bạn, nhưng theo con gái mình kể lại thì nhìn từ trong ra vẫn rất rõ, ngay cả vào ban đêm.

Lời khuyên là bạn nên làm một bản mẫu bằng giấy để ướm thử trước, rồi mới vẽ lên tấm kính chắn gió để cắt. Phần rãnh gắn kính khá rộng nên không cần phải quá khít đâu. Bạn cứ để dư khoảng 1cm quanh các đường cắt để cố định cho chắc, phần dư bên dưới thì sau khi dán xong mới cắt tỉa lại cho phẳng. Mình dùng băng keo Gorilla để giữ phần trên và điểm xuyết thêm một ít keo nến ở các vị trí quan trọng. Sau cả mùa Halloween làm xô đựng kẹo, nó vẫn rất bền.

Linh kiện điện tử (Electronics)

Phần điện khá đơn giản, nhưng chắc chắn bạn sẽ cần phải hàn một chút.

Các linh kiện mình dùng gồm:

• Đèn LED chớp đa màu 5mm
• Công tắc từ (Reed Switch) kèm 2 nam châm
• Hộp pin CR2032
• Dây điện 2 lõi 22 AWG (Đỏ & Đen)

Nếu bạn dùng loại LED rời không có dây sẵn, thì việc đầu tiên là phải hàn dây vào. Nhớ để dư dây để luồn qua cần ống ngắm và đi vòng vào trong mũ tới hộp pin (khoảng 40cm là đủ dùng).

Sau đó lắp ráp phần cần ống ngắm. Tiếc là mình không chụp lại ảnh lúc này vì mình đã dán chết hết rồi. Đèn LED sẽ đặt vào led_carrier.stl, kẹp giữa sight_back.stl và sight_front.stl (cùng với sight_screen.stl). Tiếp đến, sight_stalk.stl sẽ khớp vào phần sau và dây điện sẽ được luồn qua đó.

Bạn sẽ cần dán cố định phần cần, và có thể là cả phần mặt trước nữa. Một mẹo nhỏ là mình dùng sơn bạc quét vào mặt trong ống ngắm để tạo phản xạ ánh sáng từ LED. Dù không rõ có hiệu quả bao nhiêu nhưng đèn rất sáng và nổi bật vào ban đêm.

Cuối cùng là lắp nam châm và công tắc từ. Một viên nam châm và công tắc từ đặt vào earpiece_right.stl, viên còn lại đặt vào hốc trên sight_stalk.stl (như hình dưới). Nam châm trên cần ống ngắm vừa giúp kích hoạt công tắc, vừa giữ cần ở vị trí dựng đứng. Công tắc từ cần được đấu nối tiếp với đèn LED.

Việc đi dây bên trong mũ thì tùy bạn tùy biến. Do pin CR2032 điện áp thấp nên mình không gắn thêm điện trở bảo vệ. Mình có lắp thêm các đầu nối để thuận tiện tháo rời phần cần ống ngắm hoặc gắn thêm đèn LED. Dây điện mình chèn sau lớp đệm mút và dùng keo nến để cố định mọi thứ.
