PlayBaseStation - Đế dựng và Treo tường cho PS5

Hiện tại PlayBaseStation chỉ hỗ trợ PS5 bản Digital thôi nhen!

Mình đang cần thông số từ các bạn sở hữu PlayStation 5 bản Disk! Hãy nhắn tin riêng cho mình nhé!

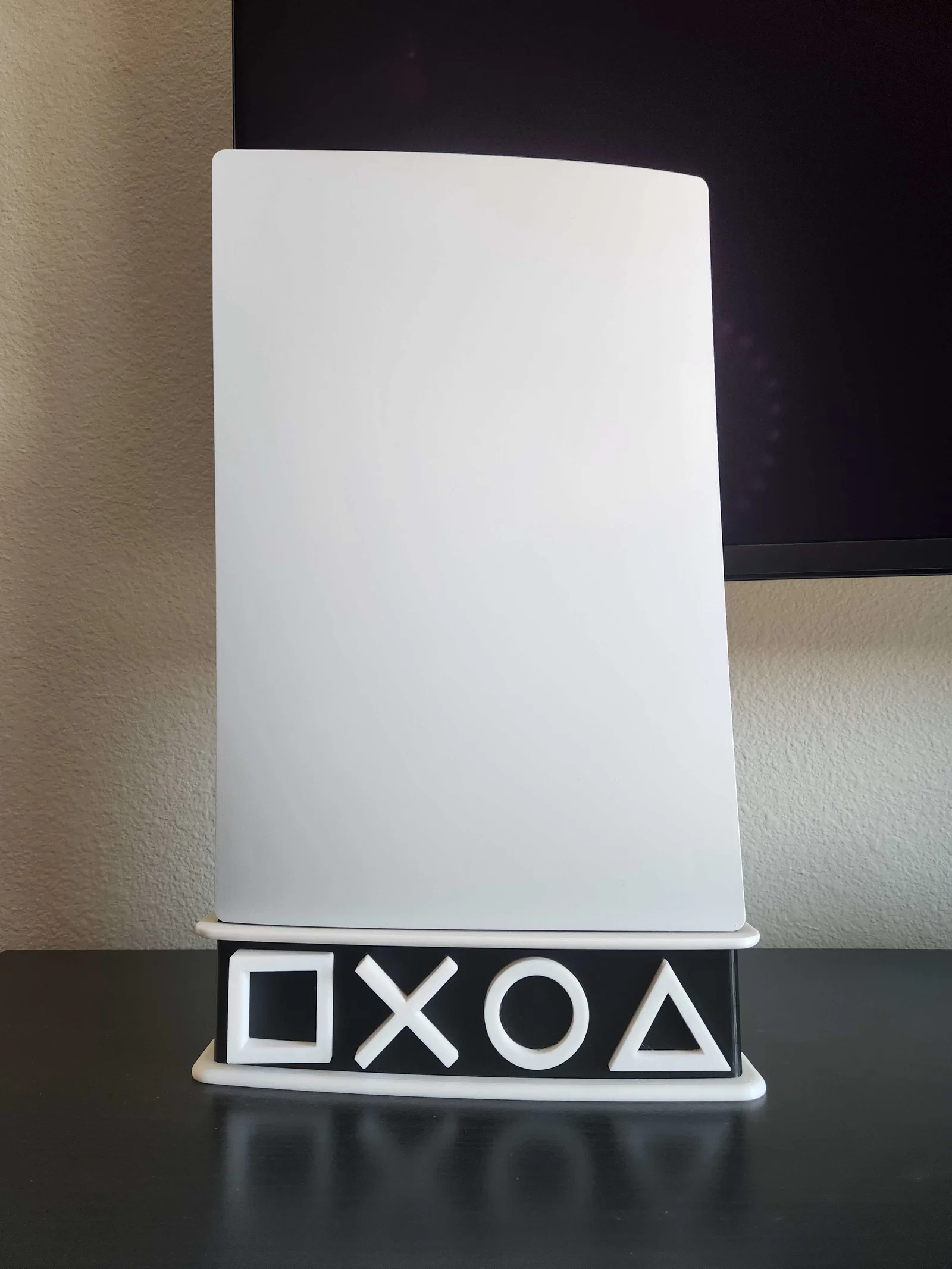

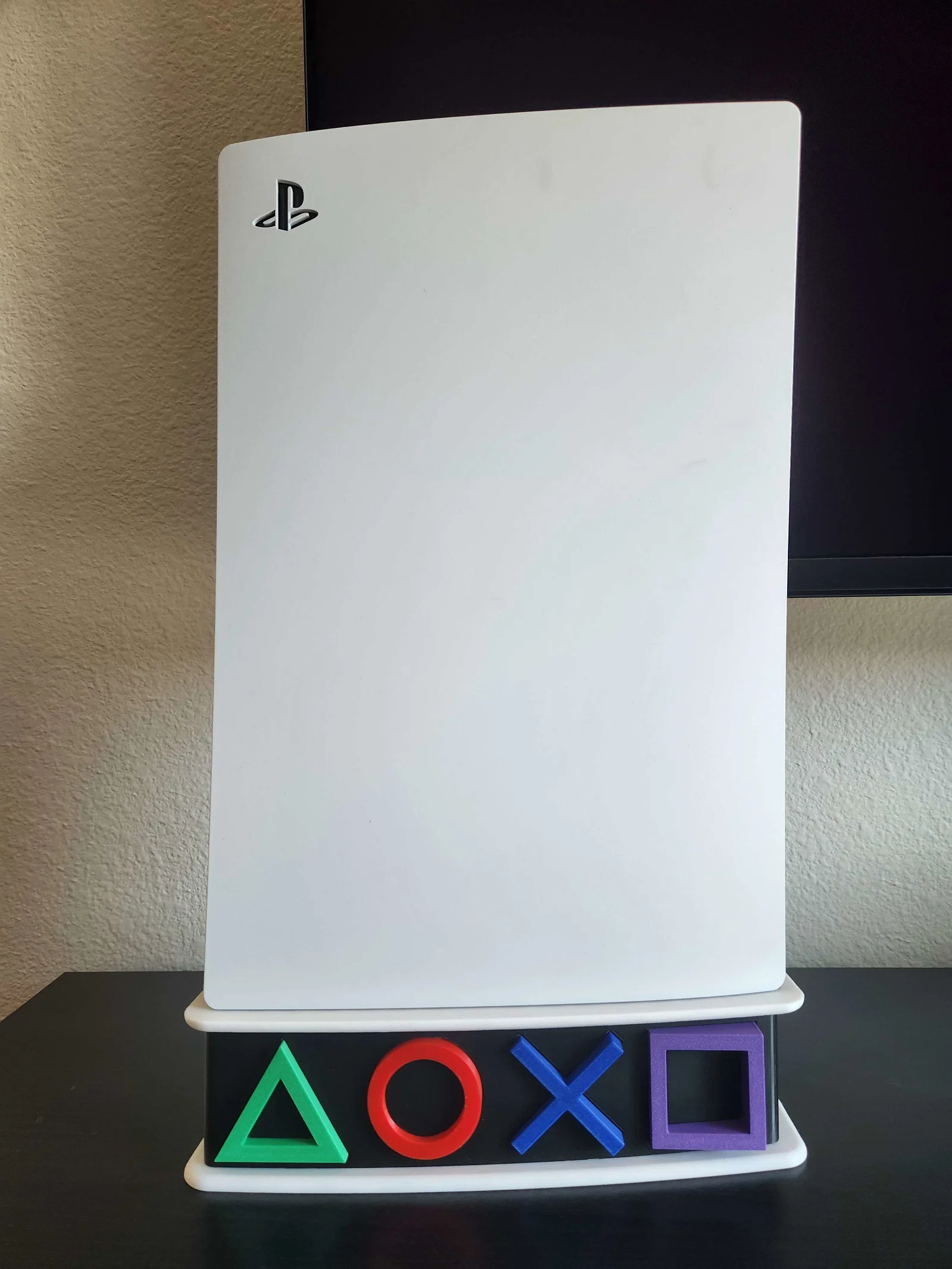

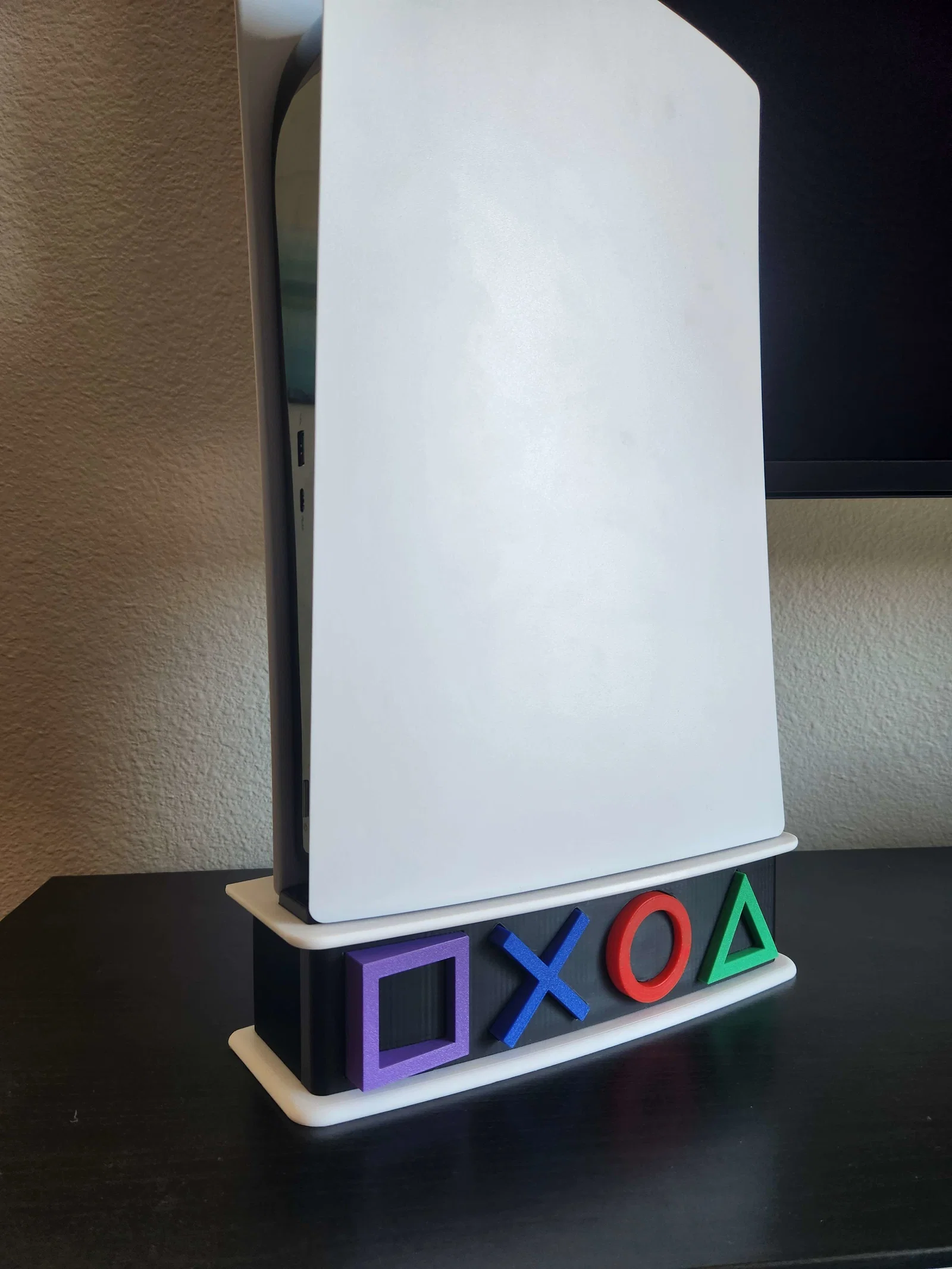

PlayBaseStation là một thiết kế độc đáo dùng làm đế dựng hoặc treo tường cho PlayStation 5, được tạo hình chuẩn chỉnh theo những đường cong sang trọng của PS5, đồng thời còn rất linh hoạt để bạn tùy biến thêm nữa!

Nếu bạn thích dự án này nhưng không muốn tốn công in và lắp ráp, mình có bán sẵn PlayBaseStation trên Etsy tại đây: https://denver3d.etsy.com/listing/1665916419/playbasestation-unique-ps5-stand-and

Độ tương thích với máy in

Hiện tại, mình đã in các chi tiết này trên bàn in 256mm của Bambu X1C và Voron 2.4 350mm. Các bộ phận này khả năng cao sẽ không in được trên bàn in nhỏ hơn 256mm! Nó rất khít với kích thước bàn in của Bambu X1/P1. Mình có đính kèm file STEP nếu bạn muốn chỉnh sửa kích thước cho vừa với máy in của mình, chủ yếu là phần tấm trên (Top) và tấm dưới (Bottom) sẽ hơi khó.

Cần in những gì

Nếu muốn PS5 quay sang PHẢI, hãy in file Right-Facing (khuyên dùng file .3mf full plate). In file Left-Facing nếu muốn PS5 quay sang trái.

Các ký hiệu (Symbols) phía trước không phân biệt trái/phải, bạn in như nhau là được.

Sau khi xong, bạn cần chuẩn bị đủ mỗi thứ 1 cái:

PS5 Connector Plate, Top Plate, Main Body, Bottom Plate, Front Plate, và mỗi loại Symbol 1 cái.

Danh sách vật tư ngoài (Bill of Materials)

• 6 x Heatset Insert M3, chiều cao 3-5mm là ổn
• 4 x Vít M3x8mm để gắn Bottom Plate vào Main Body
• 2 x Vít M3x12mm để gắn PS5 Connector Plate + Top Plate vào Main Body
• (Tùy chọn, khuyến khích) 1 x Vít M3x25mm để cố định PS5 vào PlayBaseStation. Xem hình ảnh để biết cách lắp.
• (Tùy chọn) 3 Vít gỗ/tường thạch cao nếu muốn treo tường

Thiết lập in

Tất cả thông số đã được cấu hình sẵn trong file .3mf. Còn nếu tự chỉnh...

In tất cả các miếng ngoại trừ Main Body với cài đặt tiêu chuẩn mà bạn hay dùng cho màu đó.

Với mình thì là 3 tường, 5 lớp bề mặt trên/dưới (tấm trên và dưới in màu trắng thì nên tăng số lớp bề mặt để không bị lộ infill), và 15% infill @ 0.2mm với đầu phun 0.4mm.

Phần Main Body nên in với thiết lập Cứng cáp (Strong), đặc biệt nếu bạn định treo tường! Mình dùng 6 tường, 6 lớp bề mặt trên/dưới, và 40% cubic infill.

Chỉ cần dùng support cho Front Plate (dùng tree/organic, chỉ dựng trên bàn in).

Lắp ráp

Hy vọng hướng dẫn bằng văn bản là đủ, nếu cần thêm hình thì cứ bảo mình nhé…

Dùng mỏ hàn để gắn Heatset insert vào Main Body. Sẽ có 2 cái ở trên và 4 cái ở dưới, bỏ qua cái lỗ ở giữa nhé! Lỗ này chỉ dùng để đưa tua vít vào gắn PS5 vào đế sau này (hình minh họa bên dưới).

Sau đó, lắp theo thứ tự sau. Lưu ý các cạnh cong mềm mại nhất của tấm Top/Bottom nên hướng vào phía trong, sát với Main Body.

PS5 Connector Plate
Top Plate
Main Body
Bottom Plate

Dùng 2 vít M3x12 để gắn Connector Plate vào Main Body (kẹp chặt Top Plate ở giữa).

Dùng 4 vít M3x8 để gắn Bottom Plate vào Main Body.

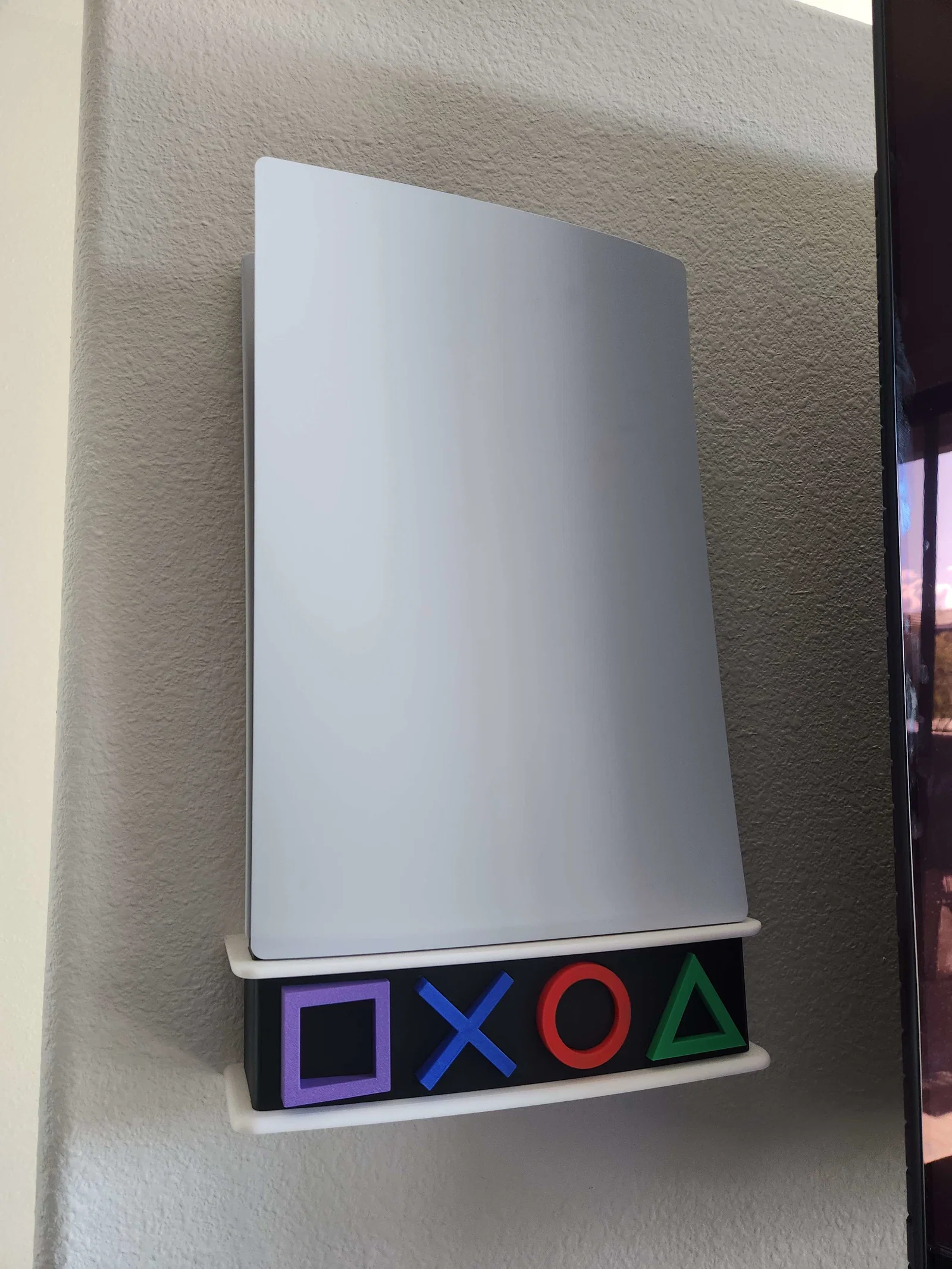

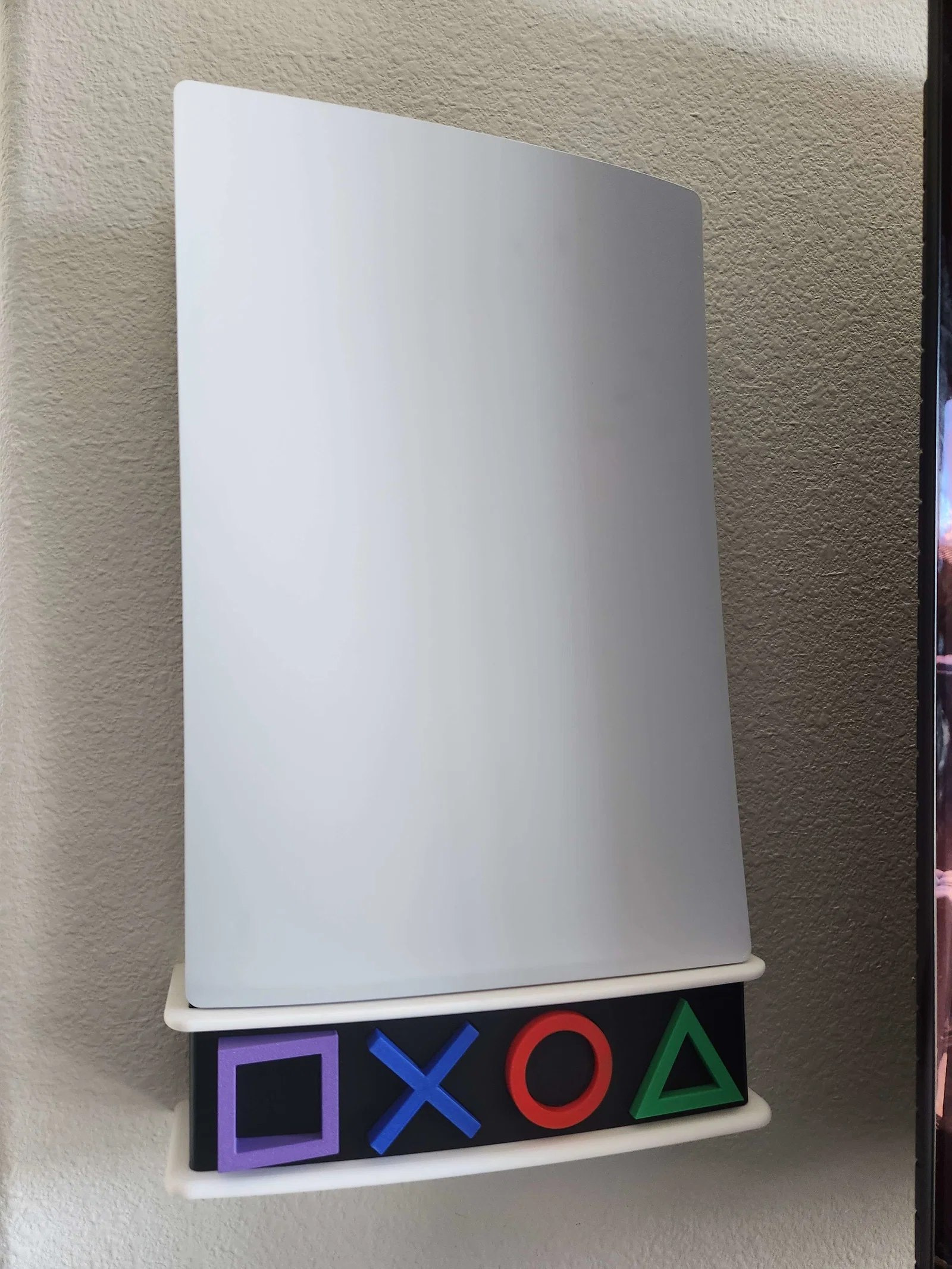

Nếu bạn muốn treo tường, thì làm luôn bây giờ (khuyên dùng ít nhất 1 vít vào đà tường nếu là tường thạch cao, hoặc dùng tắc kê nếu không tìm được đà).

Nếu dùng vít M3x25mm để gắn PS5 (phần dưới có lỗ vít M3) vào PlayBaseStation, thì làm ngay nhé. Có một lỗ dưới đáy Main Body và Bottom Plate để bạn đưa vít vào.

Giờ bạn có thể trượt các Symbol vào Front Plate, rồi gắn Front Plate vào Main Body! Các chi tiết này khớp với nhau bằng ma sát, nếu thấy chặt quá thì có thể chà nhám nhẹ các Symbol hoặc các chốt trên Main Body cho lỏng hơn. Front plate và các Symbol được thiết kế để dễ dàng thay đổi tùy ý.
