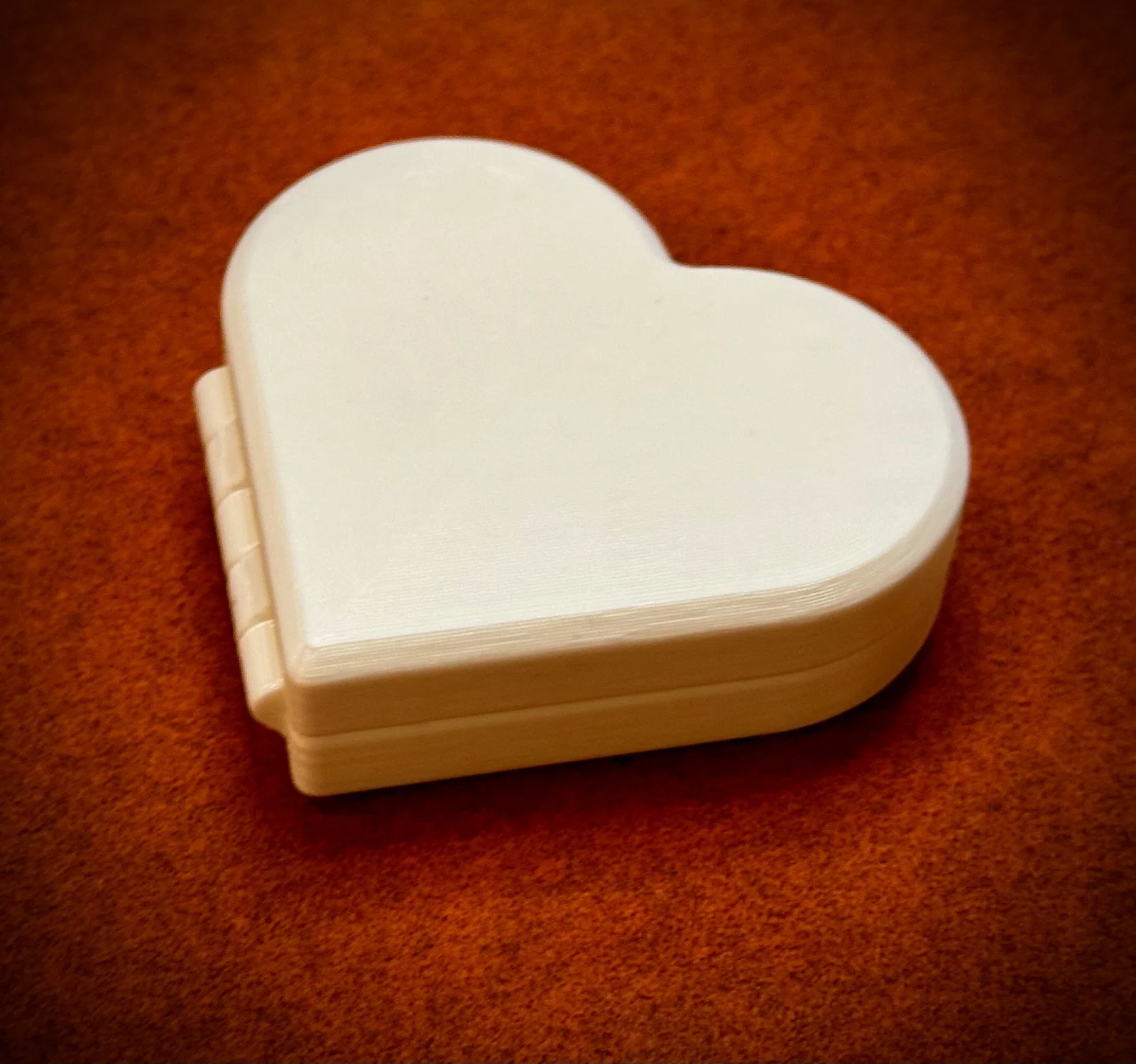

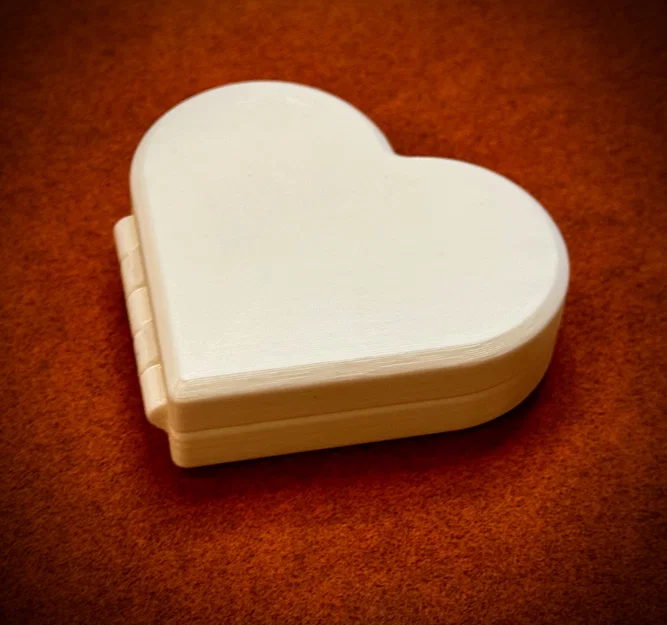

Hộp trái tim có bản lề và nam châm ẩn (in-place, không cần support, tùy chỉnh tham số)

Hướng dẫn in:

Việc bọc nam châm trong PrusaSlicer được thực hiện bằng cách tạm dừng in trước lớp phủ lên nam châm:

• Slice file 3mf theo ý bạn.
• Cuộn đến lớp đầu tiên sẽ phủ lên nam châm.
• Chuột phải vào nút trên thanh cuộn và chọn “pause” (tạm dừng).
• Nhập bất kỳ nội dung nào bạn muốn hiển thị trên màn hình máy in.
• Slice lại file.
• Bắt đầu in, khi máy dừng thì đặt nam châm vào.
• Tiếp tục in. Chúc bạn thành công!

Các file 3mf và gcode bao gồm những thông số sau:

• Kích thước hộp được ghi rõ cho từng file. Độ sâu của hộp được tính là độ sâu toàn phần khi đóng lại.
• Dung sai bản lề (hinge): 0.15 mm
• Dung sai nam châm: 0.10 mm
• Về nam châm:
  • Có sẵn mẫu thử nam châm để bạn kiểm tra độ vừa vặn trước khi in toàn bộ hộp.
  • Các kích thước nam châm hiện có:
    • Nam châm trụ: đường kính 6 mm, sâu 2 mm.
    • Nam châm khối: sâu & rộng: 3.175 mm (1/8 in), dài 6.35 mm (¼ in) (Xem tại đây)
    • Sẽ có thêm nhiều kích thước nam châm sớm! Hãy để lại yêu cầu cho mình nhé!
  • Dung sai nam châm nên để thật khít và cần chút lực để ấn vào. Điều này giúp nam châm không bị nhảy ra ngoài và dính vào đầu in.
  • Nếu dung sai quá lỏng mà bạn không thể tùy chỉnh thông số, hãy thử thu nhỏ toàn bộ vật thể lại một chút. Hộp sẽ nhỏ hơn và dung sai cũng sẽ khít hơn.

Cho mình biết nếu bạn cần mình tạo file với các thông số cụ thể cho nhu cầu của bạn nhé.

File Parametric

Đầu tiên, hãy chọn loại nam châm trụ hoặc nam châm khối.

• Có hai nhóm tính năng tên là “circ magnet” và “rect magnet”. (Xem ảnh bên dưới)
• Suppress (ẩn) nhóm bạn không dùng.
• Unsuppress (hiện) nhóm bạn muốn dùng.
• Với nam châm trụ, hãy nhớ nhập đường kính vào cả hai thông số chiều dài và chiều rộng như mô tả bên dưới.

Truy cập thông số trong Fusion 360 bằng cách nhấp MODIFY > Change Parameters. Xem ảnh bên dưới để biết ví dụ.

File parametric cũng bao gồm mẫu thử nam châm. Sau khi chỉnh thông số, bạn có thể in thử để xem có cần điều chỉnh gì không.

Thông số:

• box_depth: Độ sâu của hộp khi đóng.
• heart_width: Độ rộng của hình trái tim tại điểm rộng nhất.
• hinge_diameter: Đường kính bản lề. 6 mm là kích thước ổn.
• magnet_cover_thickness: Độ dày của lớp tường phía trên nam châm. Khuyên dùng 3 lớp (layer-heights) để giữ nam châm.
• magnet_length, magnet_width, magnet_depth: Đúng như tên gọi! Với nam châm trụ, nhập đường kính vào cả hai ô length và width.
  • Lưu ý: Khi đổi kích thước nam châm, phần hình trái tim chứa nam châm sẽ tự động điều chỉnh.
• tolerance_hinges: Dung sai cho bản lề, cần rộng hơn nam châm một chút. Mặc định là 0.15 mm.
• tolerance_magnet_sides: Dung sai cho cạnh nam châm. Mặc định là 0.1 mm.
  • Quan trọng: Nam châm cần lắp thật chặt để tránh bị văng ra dính vào đầu in.
• tolerance_magnet_depth: Dung sai độ sâu để đảm bảo nam châm không bị cộm lên khi đầu in chạy qua. Mặc định là 0.2 mm.
• wall_thickness: Độ dày thành hộp, áp dụng cho mọi vách trừ phần nắp đậy nam châm.
