Ngàm VESA 75mm cho màn hình Philips 276e8vjsb 4K - Tối ưu khoảng cách cáp và ốc vít

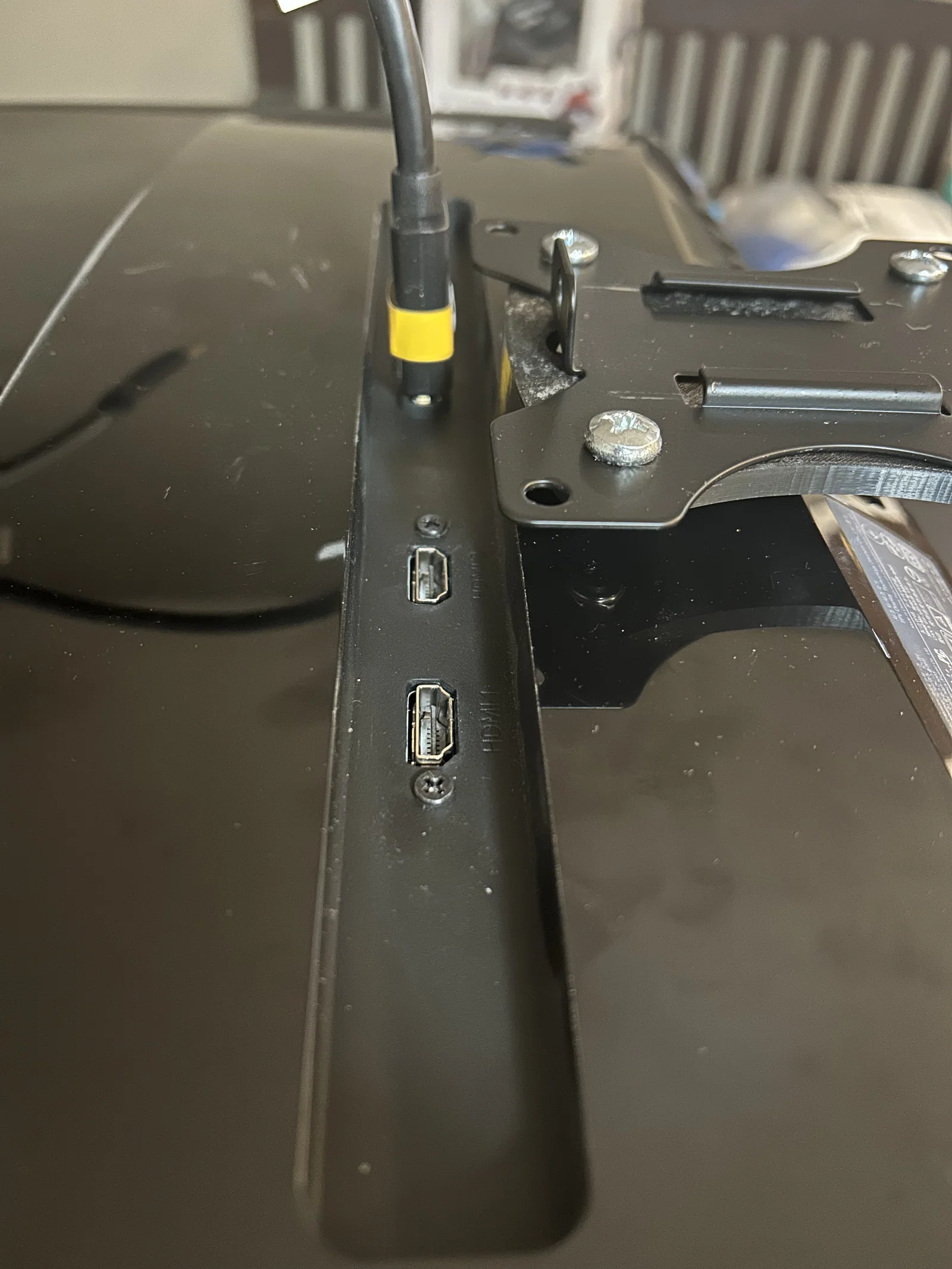

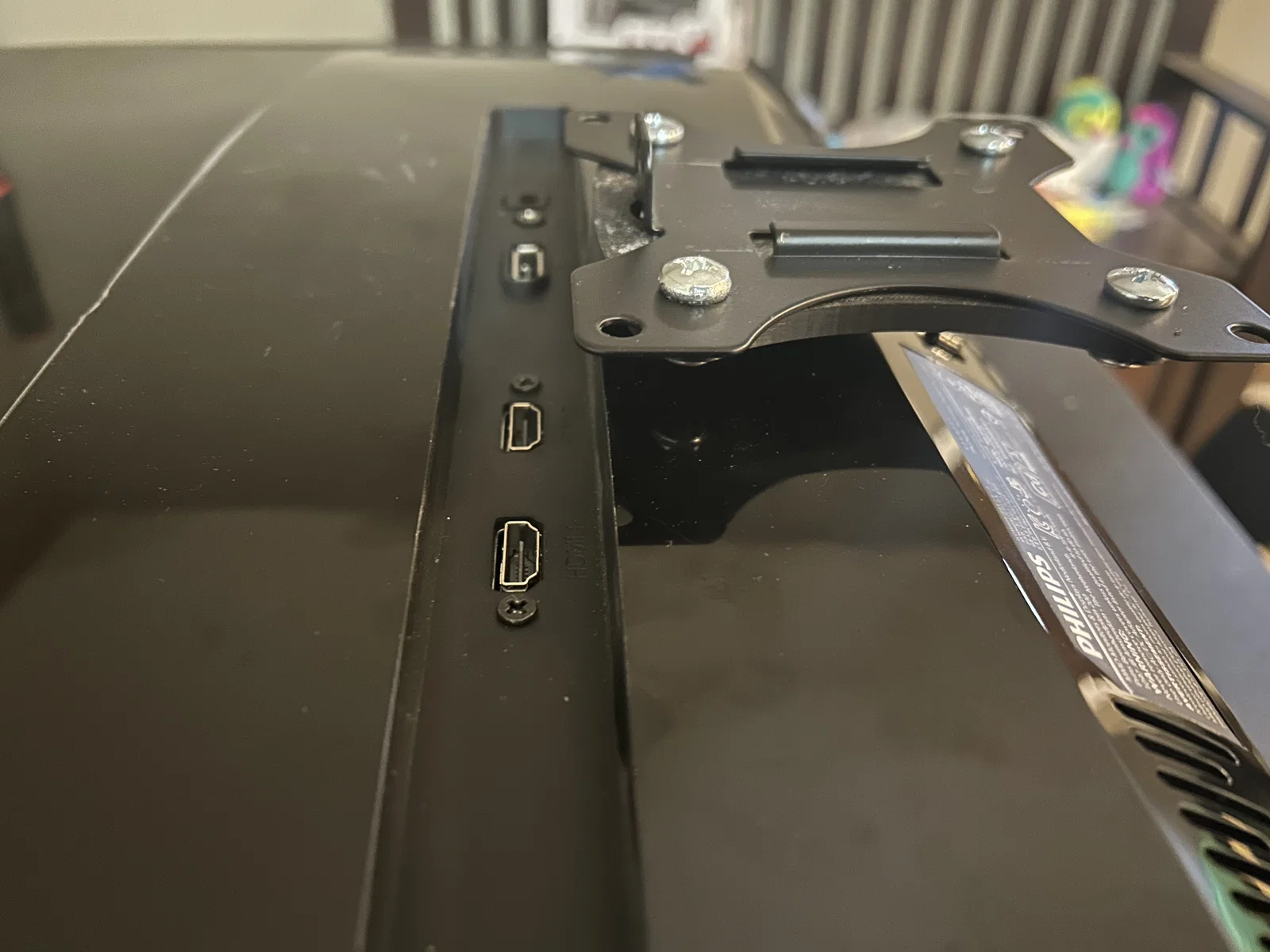

Mình đã thiết kế lại ngàm chuyển đổi này chỉ còn 75mm x 75mm và dời vị trí ngàm VESA xuống thấp hơn để tạo khoảng trống cho cáp Display Port.

Được thiết kế để vừa khít với các loại ốc vít phổ thông và cho phép lắp ráp lần cuối sau khi đã ráp màn hình hoàn chỉnh.

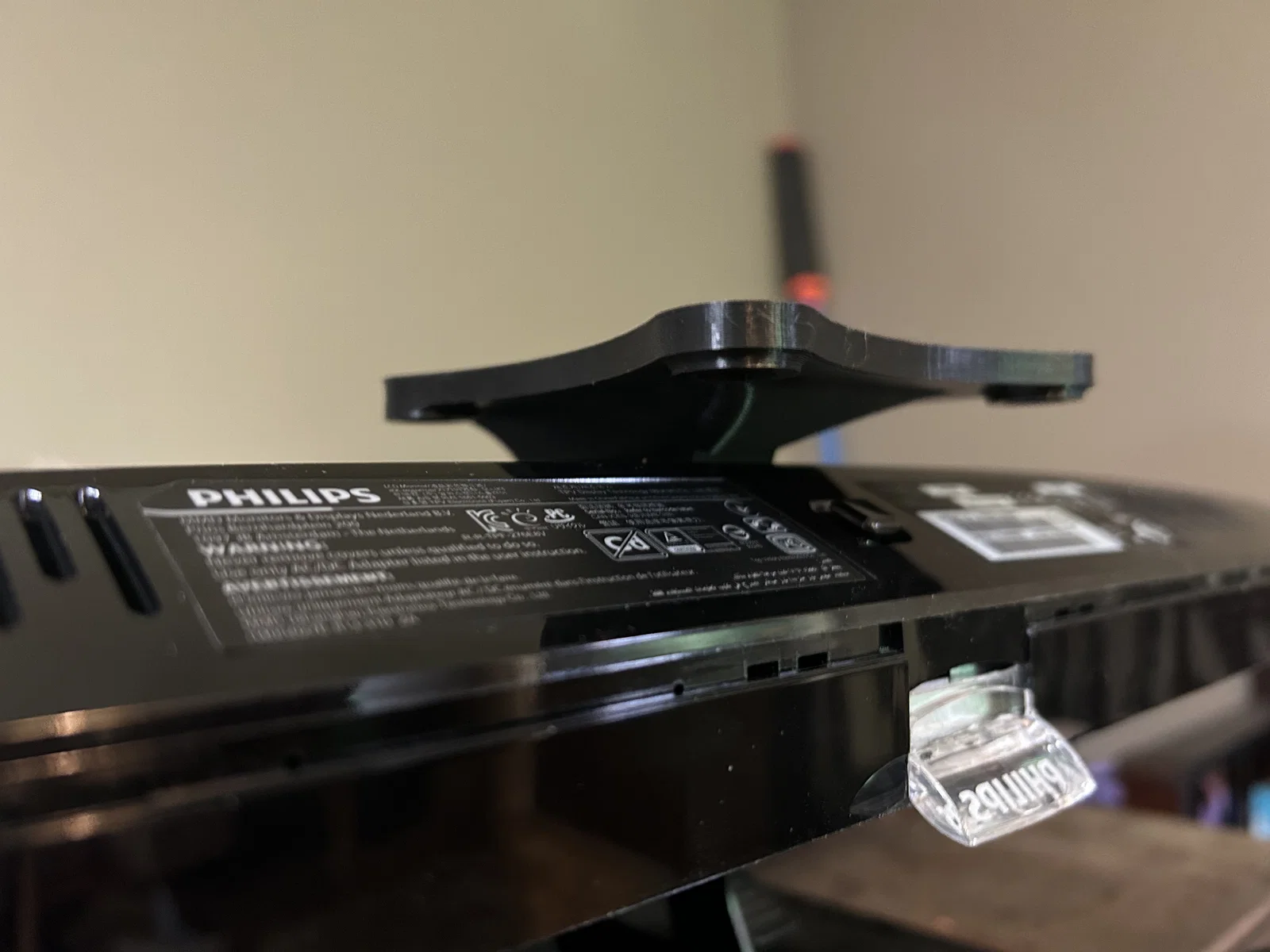

Thiết kế này gắn vào rất chắc chắn và khít. Cảm ơn @KarolNI vì thiết kế tuyệt vời này.

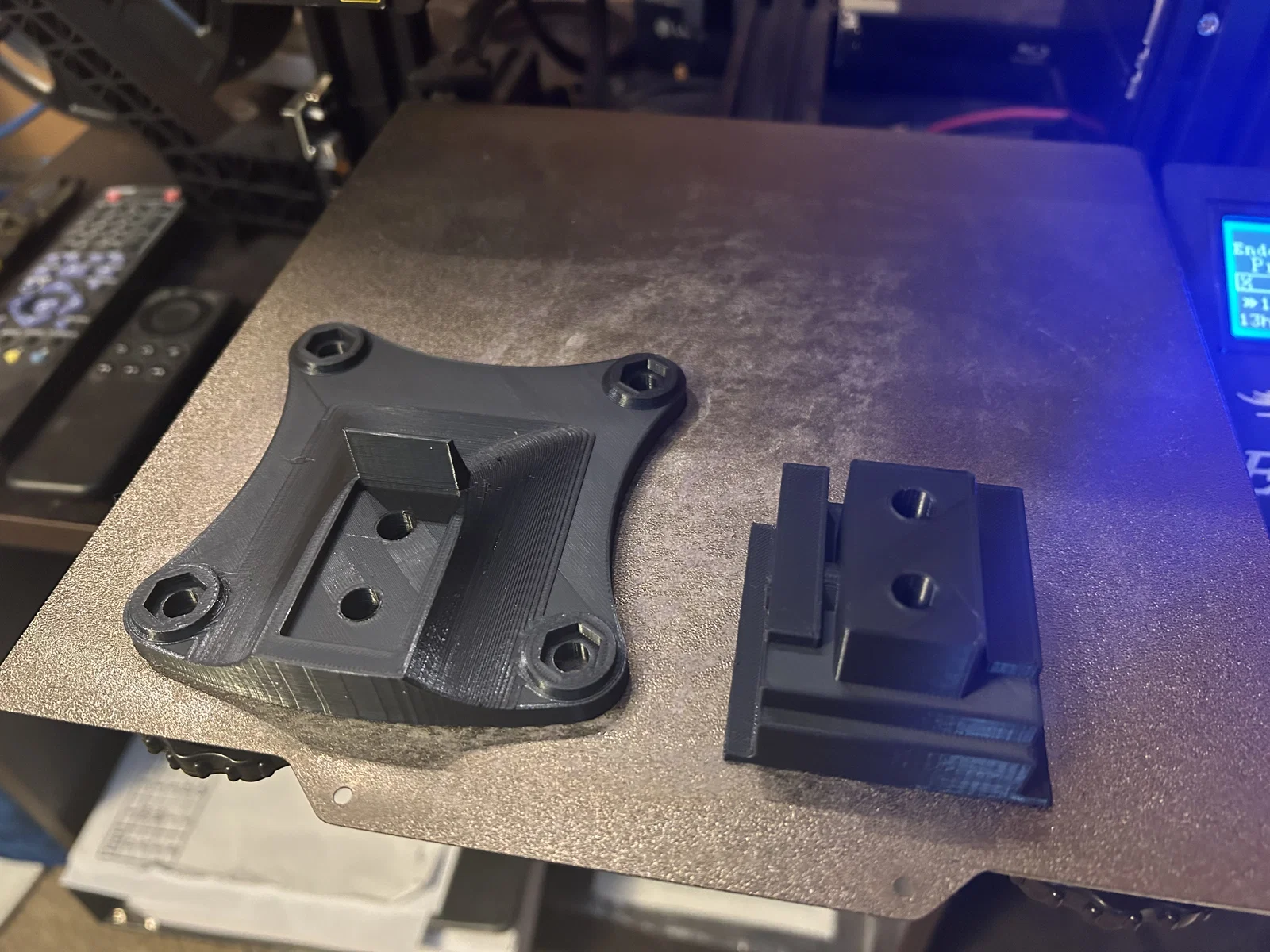

Đã in trên máy Ender 3 Pro. Chiều cao lớp in (layer height) 0.18mm, độ phủ (infill) 50%.

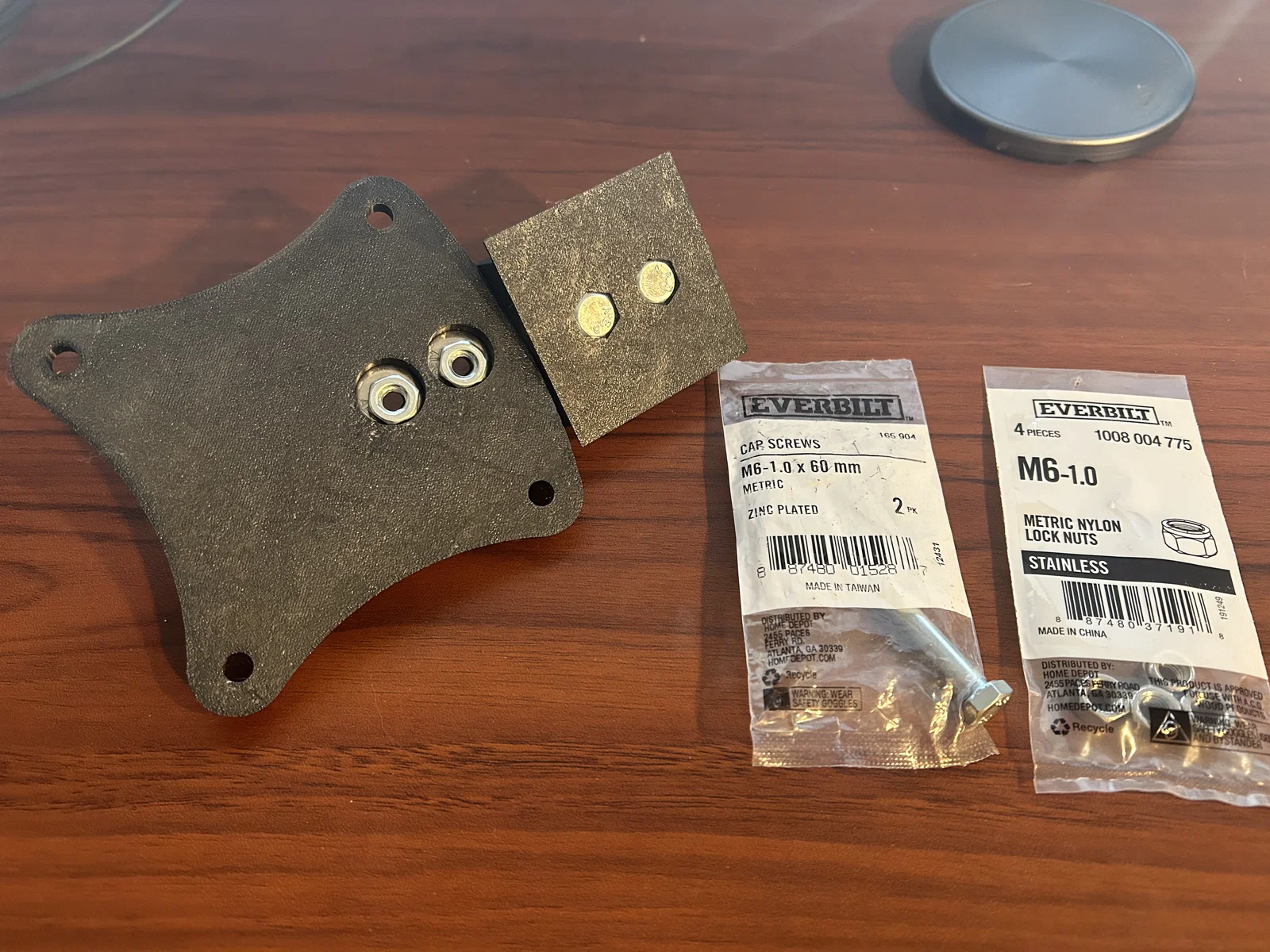

Tất cả ốc vít sử dụng đều mua ở Home Depot. Các loại ốc vít cần dùng: ($3.91)

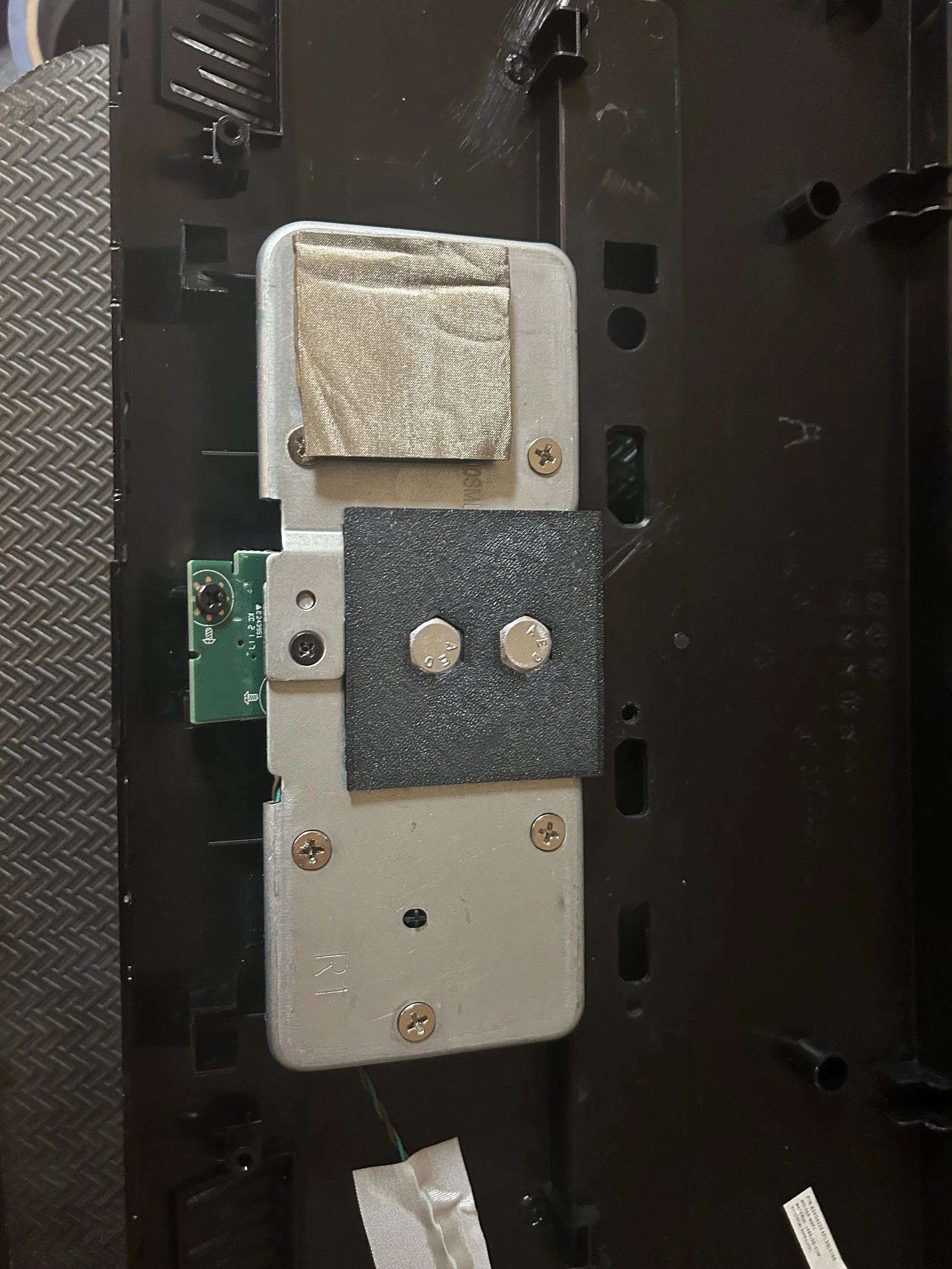

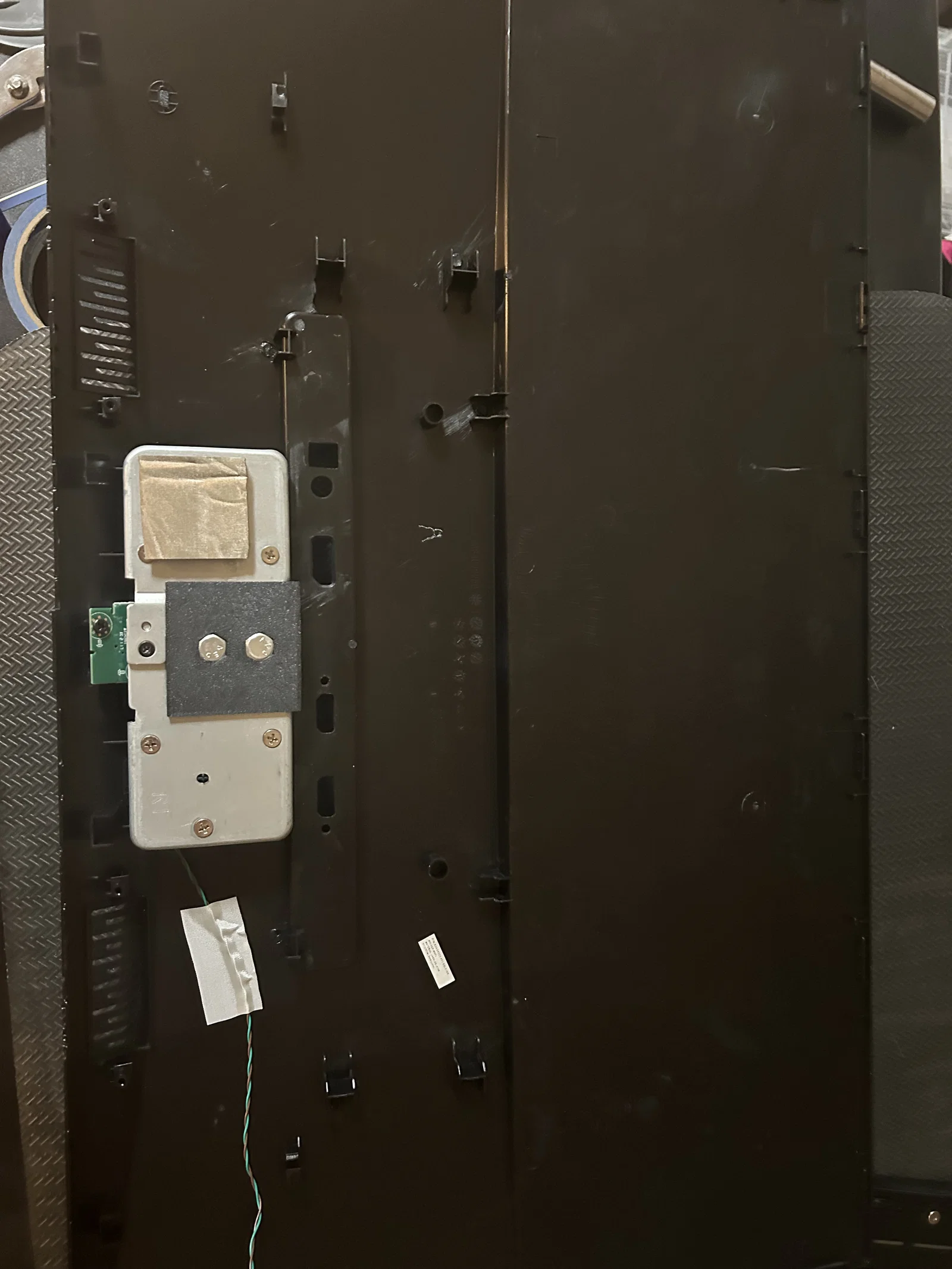

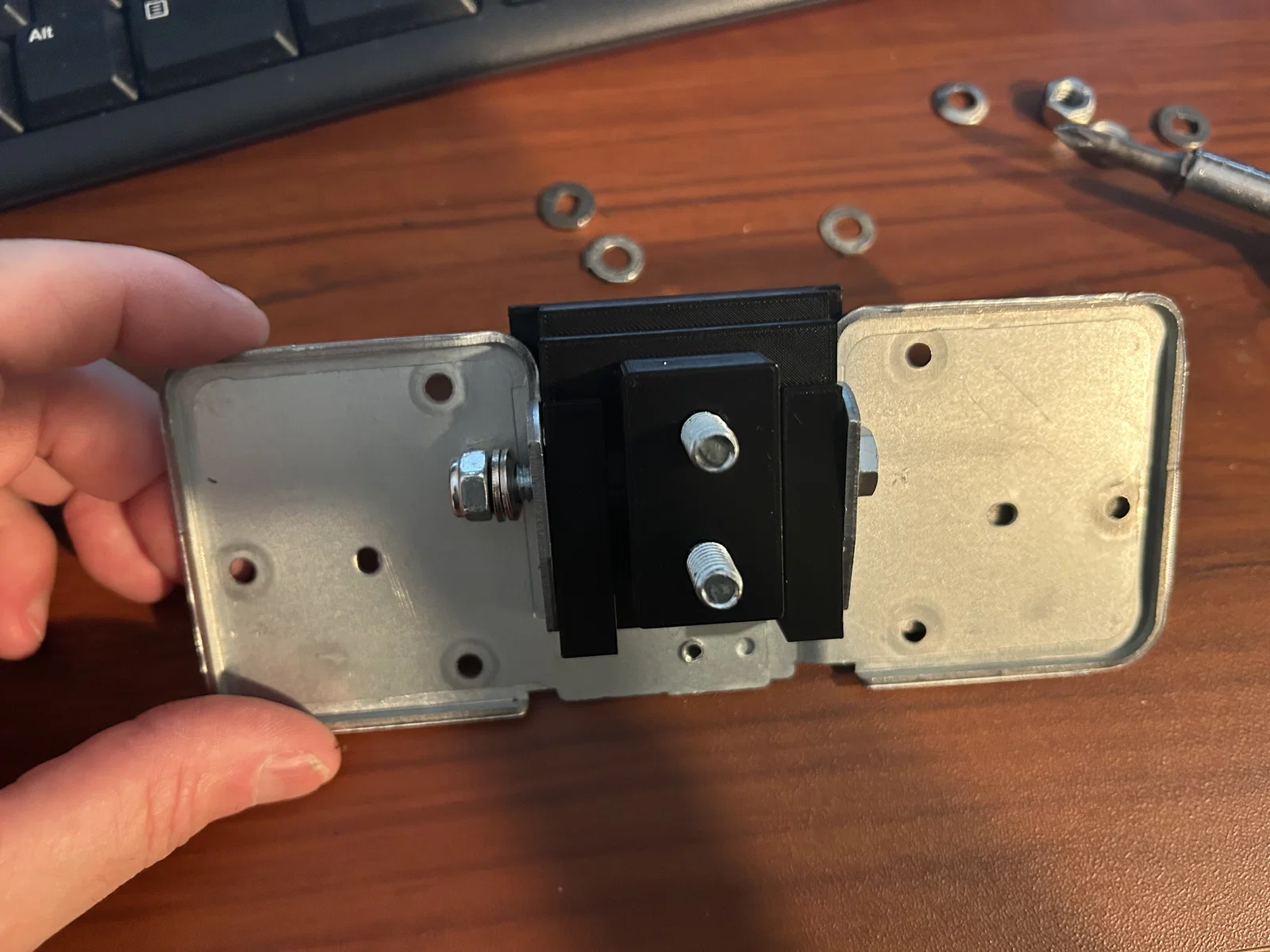

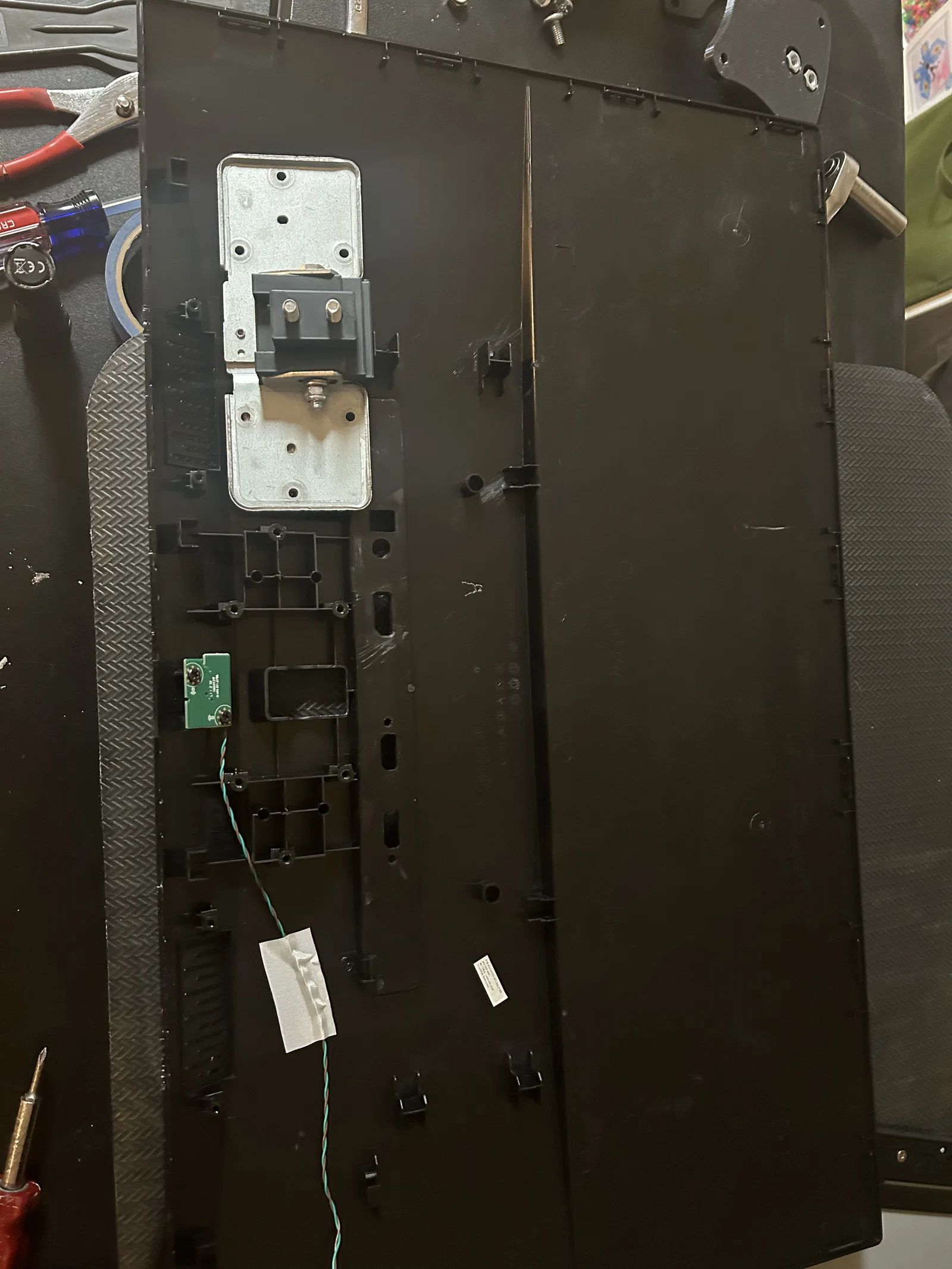

Kết nối giá đỡ kim loại của màn hình với phần “Internal Mount” in 3D

1x M6 X 60mm (Home Depot 165 904) ($2.75/2)

2x Long đền M6 (Dùng lại từ giá đỡ cũ)

1x Ốc nylock M6 (Dùng lại từ giá đỡ cũ)

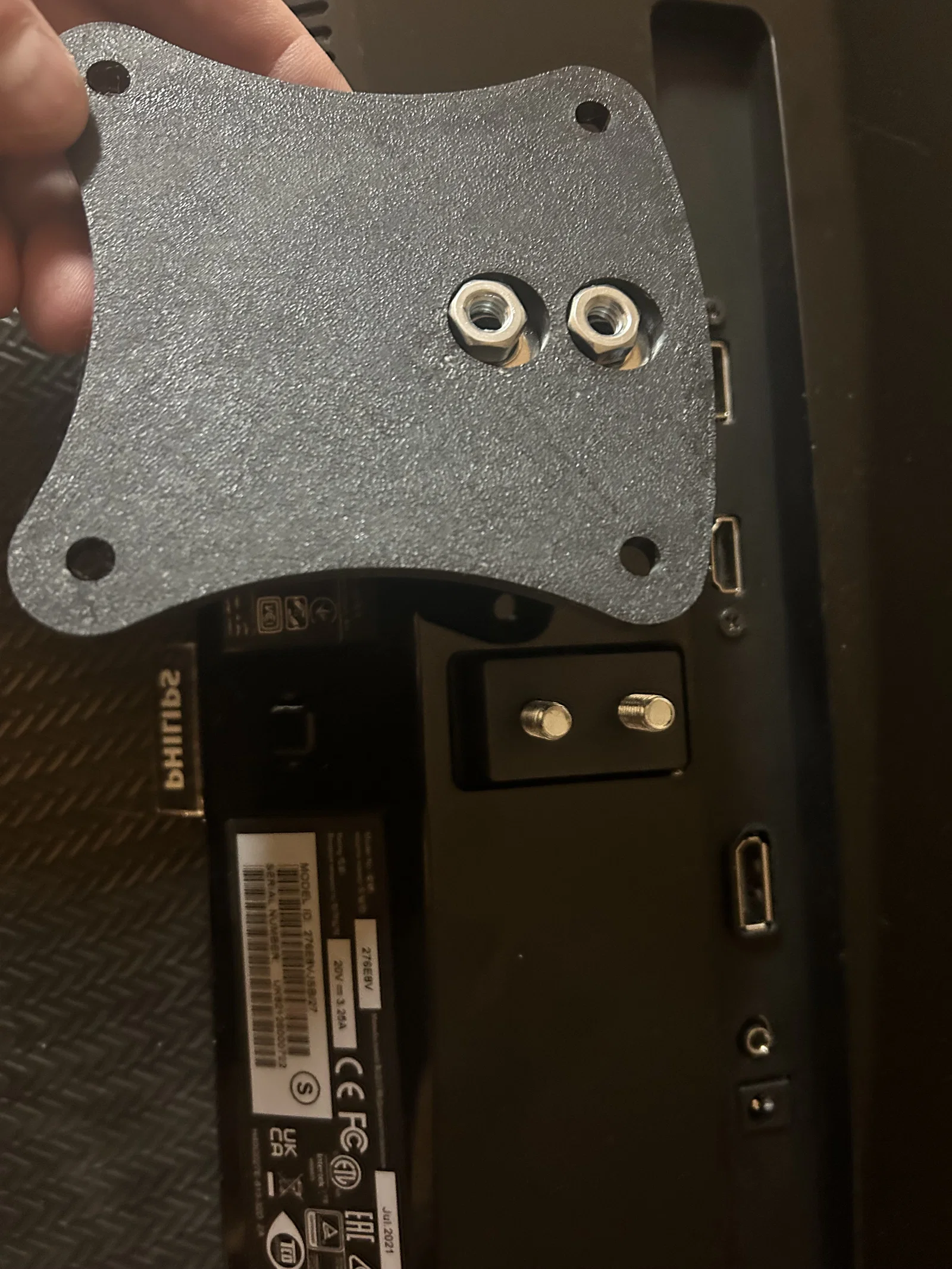

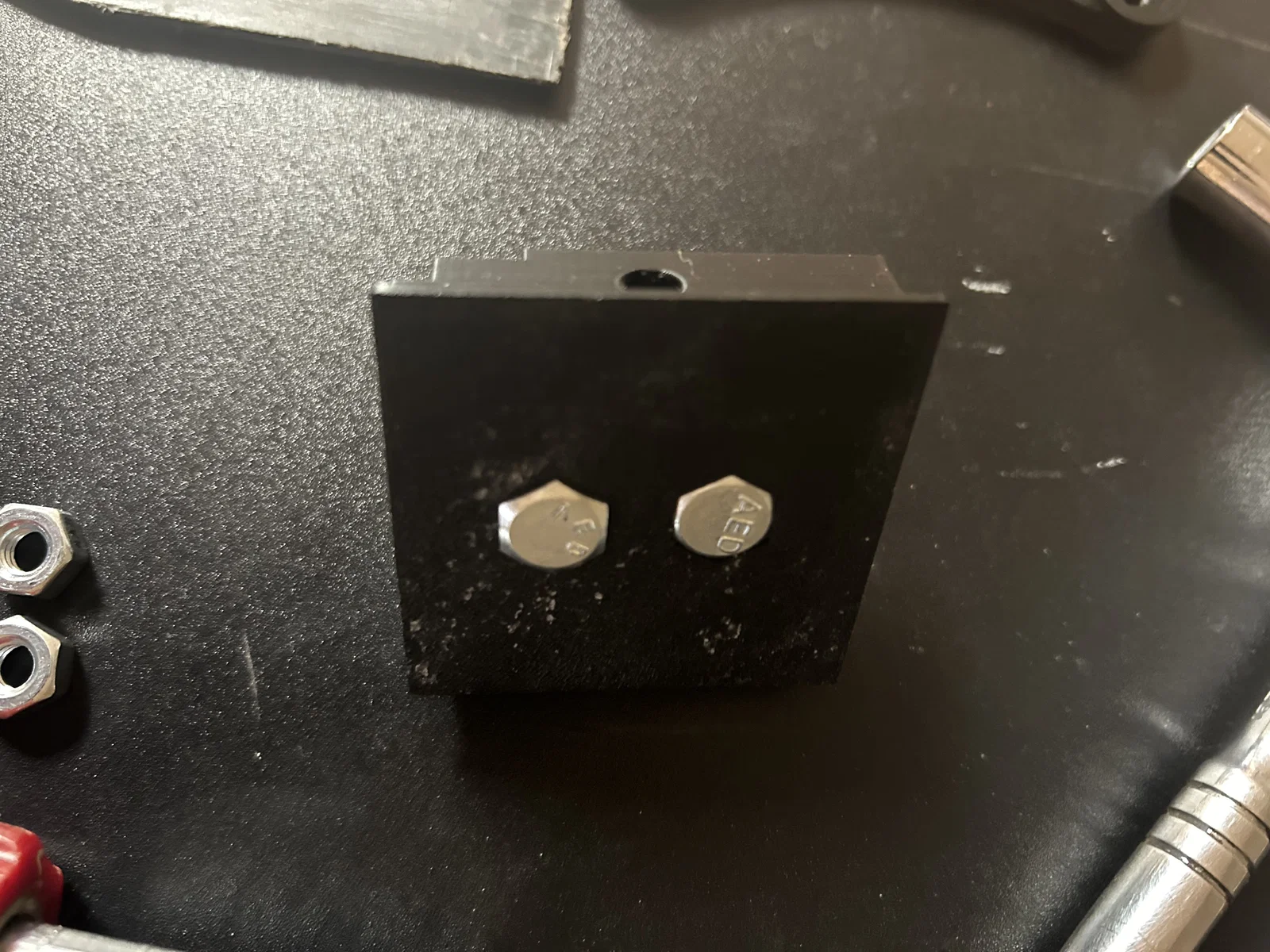

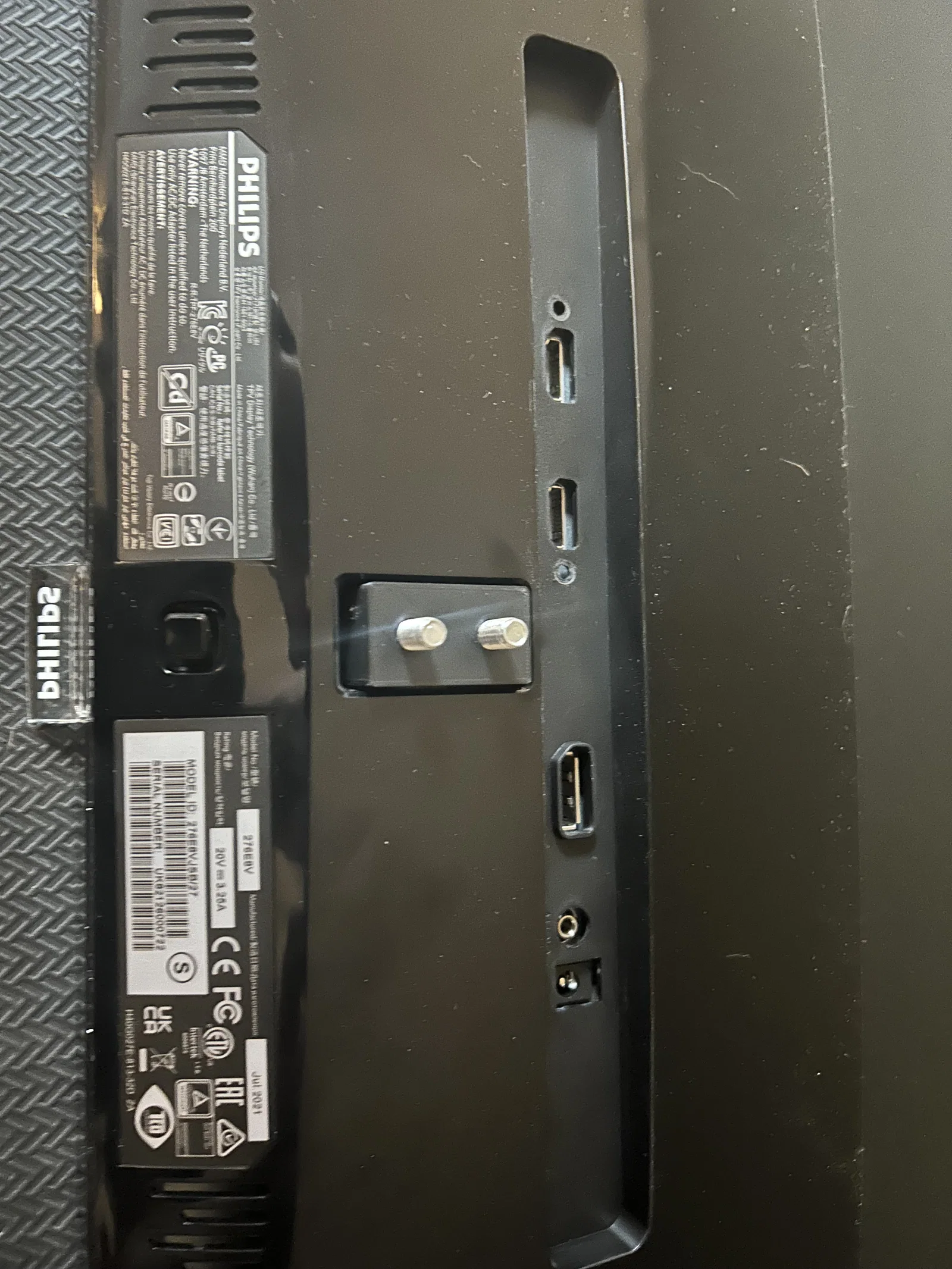

Kết nối “Internal Mount” in 3D với “External Mount”

2x ¼-20 x 1.5 (Home Depot AED $.25/cái)

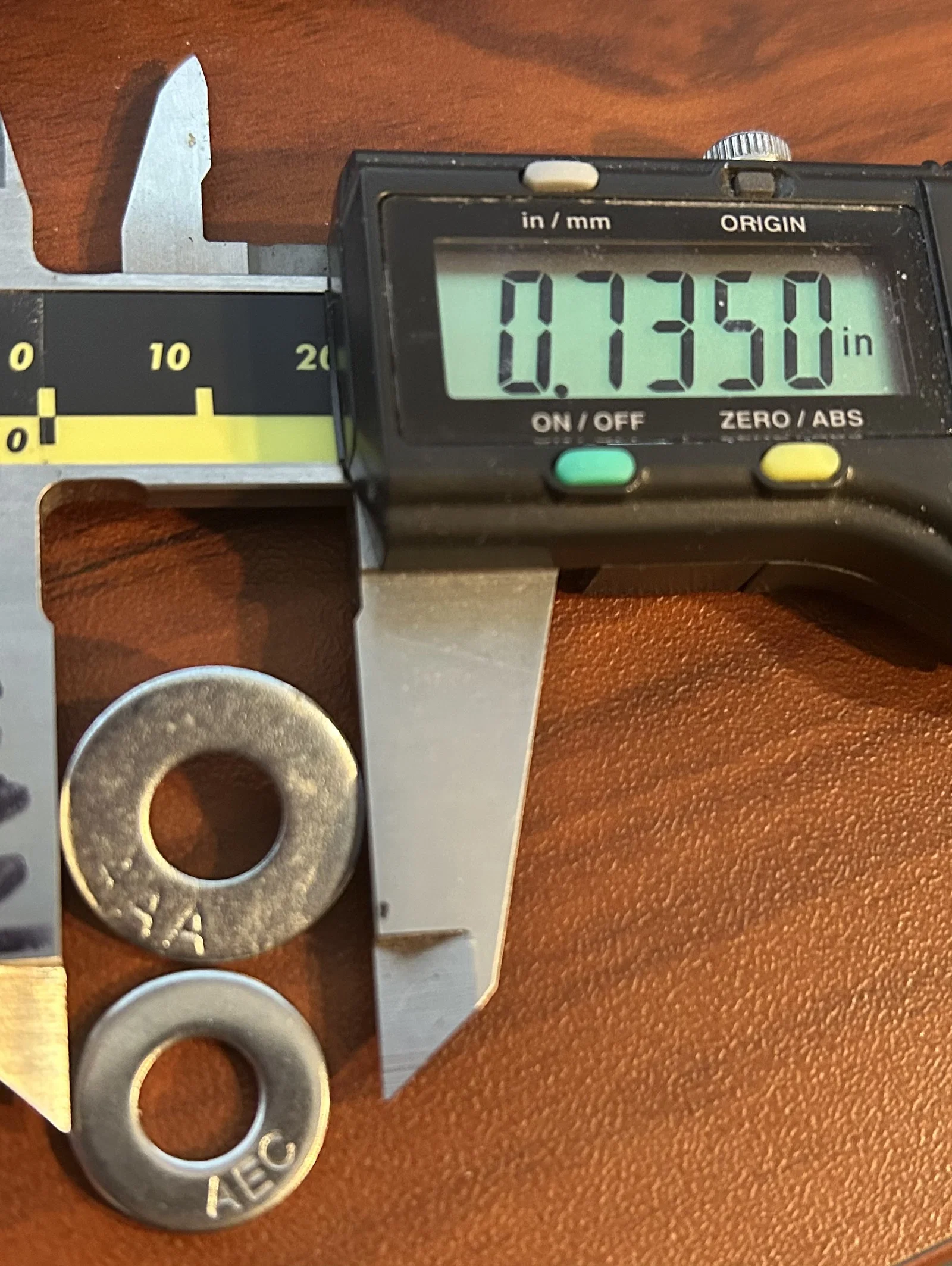

2x Long đền phẳng nhỏ ¼ (Home Depot AEC ¼ loại thép không gỉ đường kính Ø.6235 $.28/cái, long đền kẽm là khoảng Ø.75")

2x Đai ốc lục giác ¼-20 (Home Depot AAB $.11/cái)

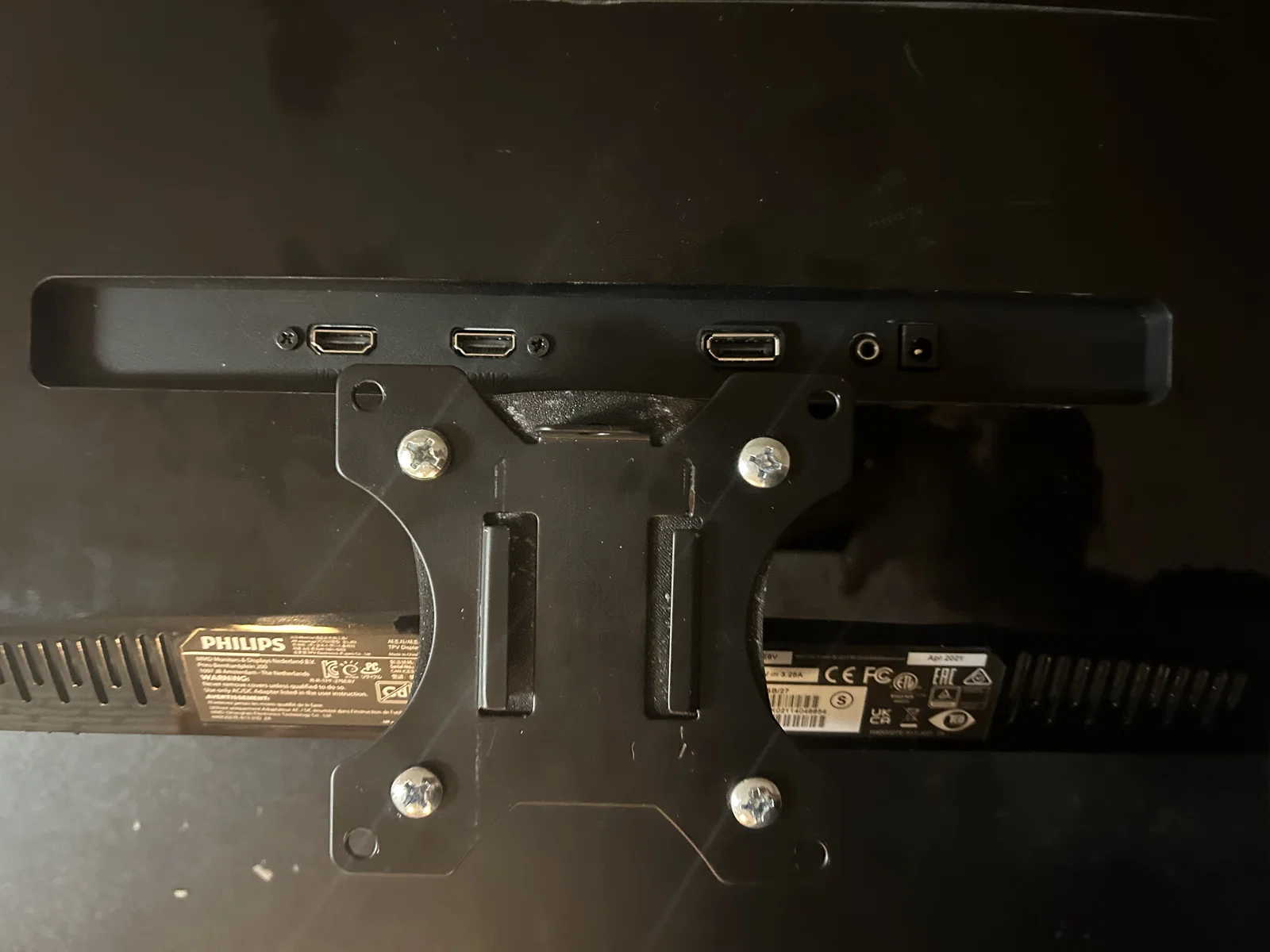

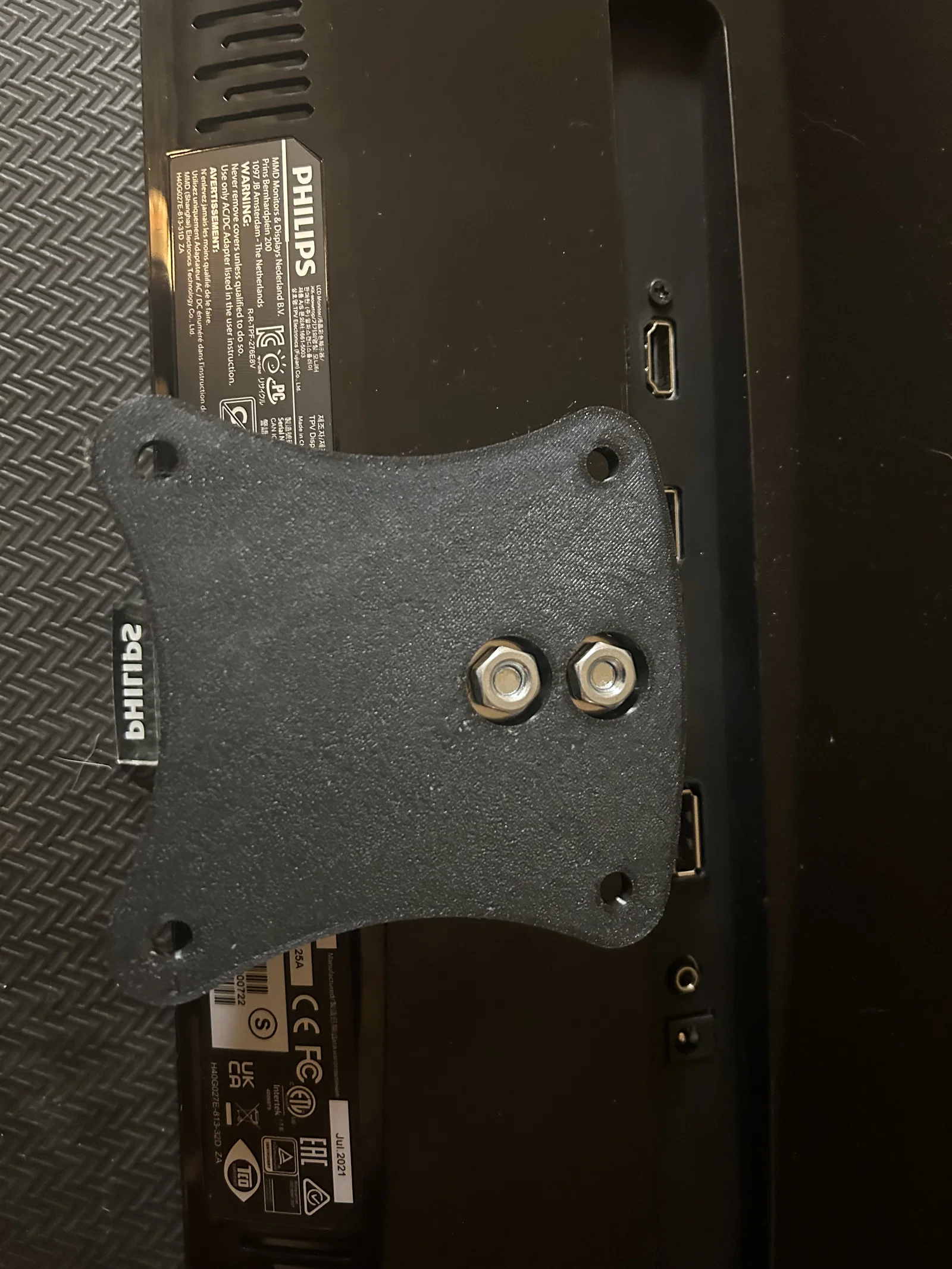

Kết nối “External Mount” in 3D với ngàm VESA

4x Ốc M6 x 12mm (đi kèm với tay đỡ màn hình của mình)

4x Ốc nylock M6 (Home Depot 1008 004 775 $1.25/4)

Có sẵn các file SolidWorks 2020, Step, và STL trong thư mục Zip.
