Dụng cụ bơm nhựa thông (Flux Dispenser) cho tuýp 19 mm
Tự tay in dụng cụ bơm nhựa thông (flux) tiện lợi cho các tuýp 19 mm. Thiết kế này đòi hỏi độ cứng cáp cao với thông số infill 60% và cần sử dụng support khi in để đảm bảo các khớp nối hoạt động trơn tru và chính xác.
Mô tả

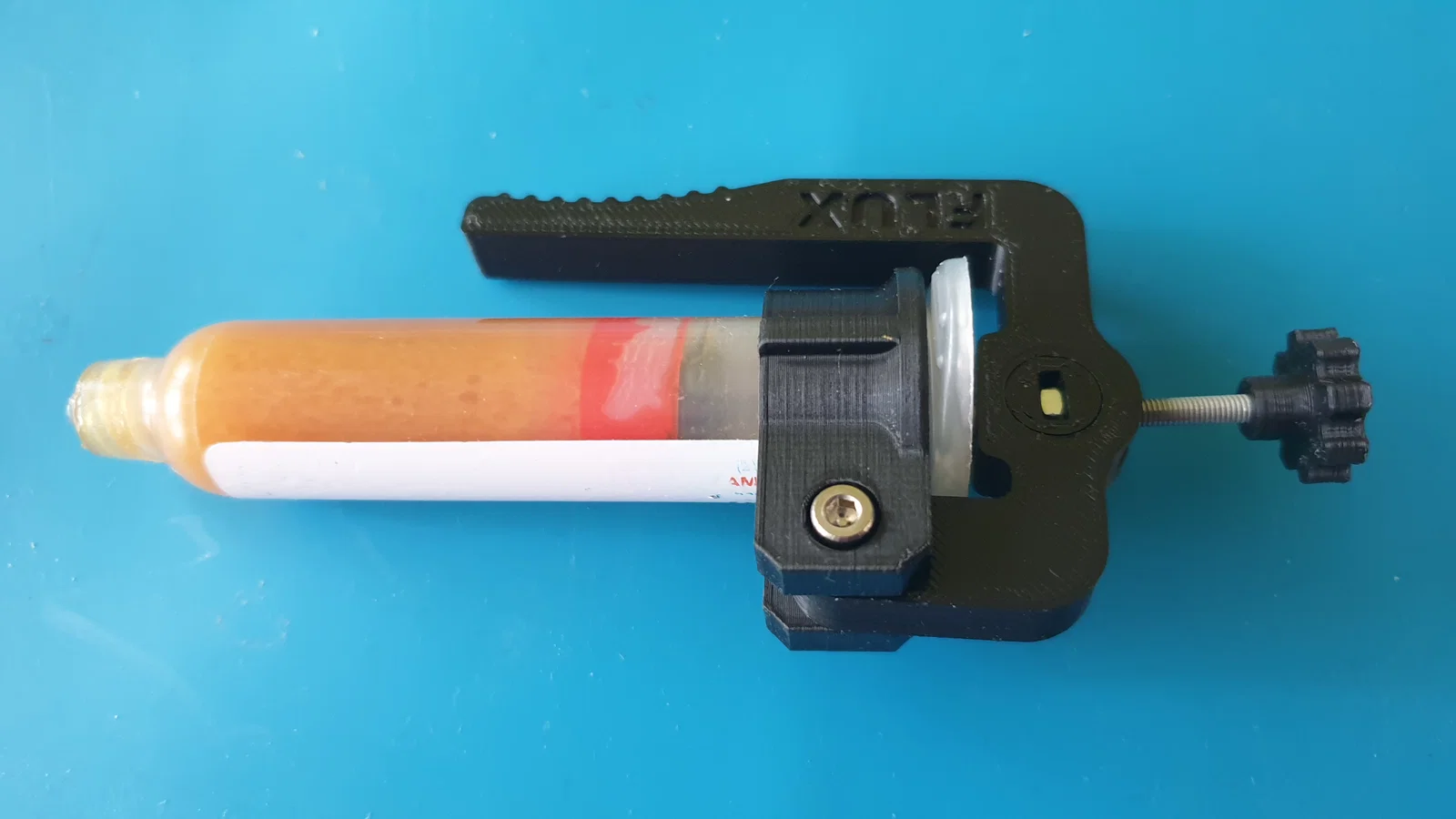

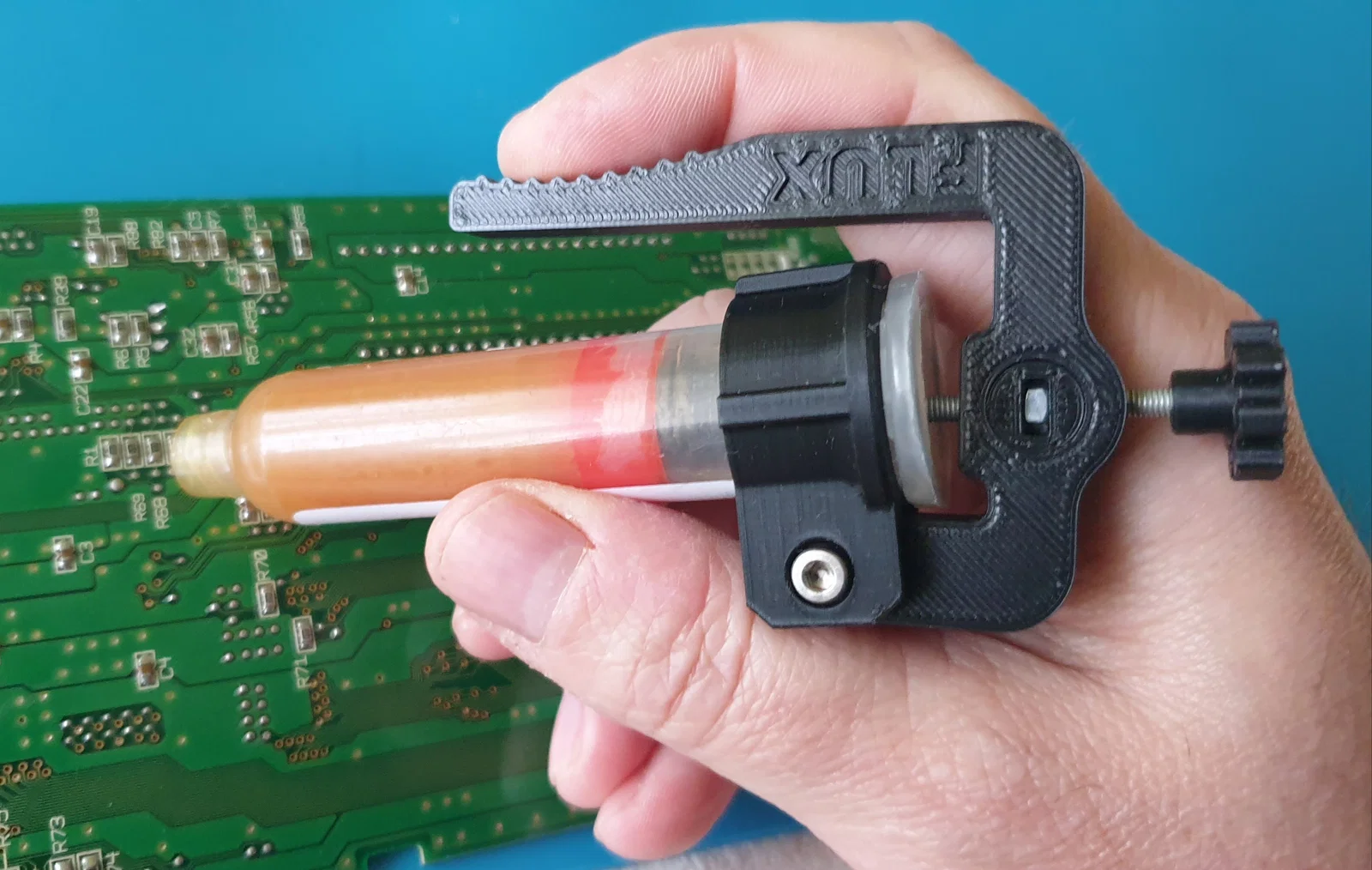

Đây là thiết kế của mình cho dụng cụ bơm nhựa thông (flux) loại đường kính 19 mm.
Bạn sẽ cần hai đai ốc (nut) M3, một con ốc vít 3x16 mm và một con ốc 3x90 mm. Hiện tại mình chưa có sẵn con ốc 90 mm nên đã dùng tạm con ngắn hơn trong lúc chờ hàng về.
Mình khuyến khích mọi người để độ lấp đầy (infill) tối thiểu là 60% để phần tay đòn được chắc chắn nhé.
Để bắt đầu, bạn hãy vặn bánh xe điều chỉnh vào con ốc 90 mm.
Tiếp theo, lắp trục xoay vào tay đòn với một đai ốc ở bên trong.
Sau đó, luồn con ốc dài qua tay đòn và đai ốc để cố định lại. Cuối cùng, vặn bộ phận đẩy (pusher) vào ốc.
Nếu muốn chắc chắn hơn, bạn có thể nhỏ vài giọt keo vào đầu ốc và ren của bộ phận đẩy để cố định các vị trí này.
Để in chuẩn xác, bạn cần dùng thêm support (hỗ trợ) khi in phần tay đòn ở khu vực trục, cũng như phần bánh xe điều chỉnh nhé.
