Vỏ hộp bo mạch chủ họa tiết tổ ong cho Ender 3

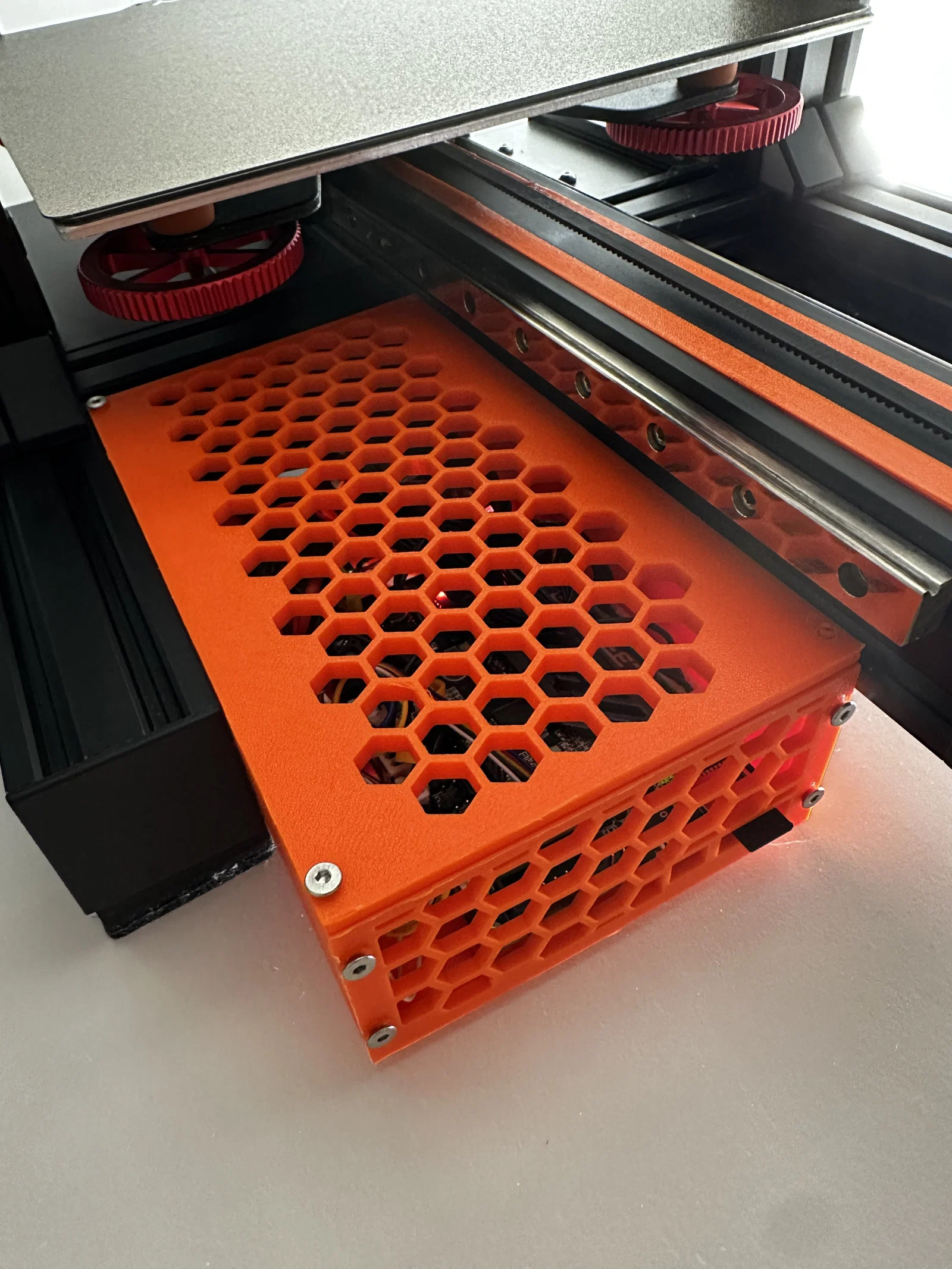

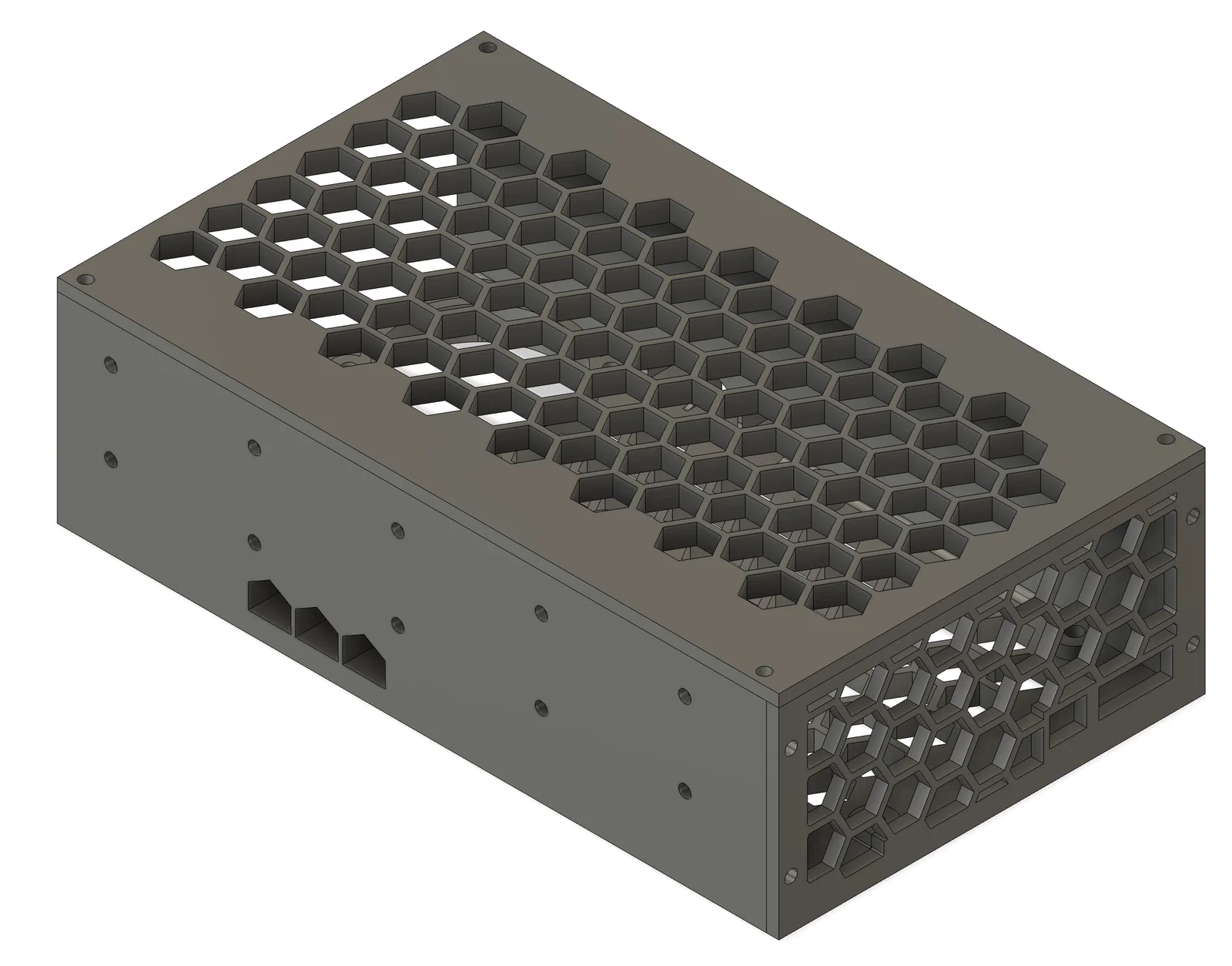

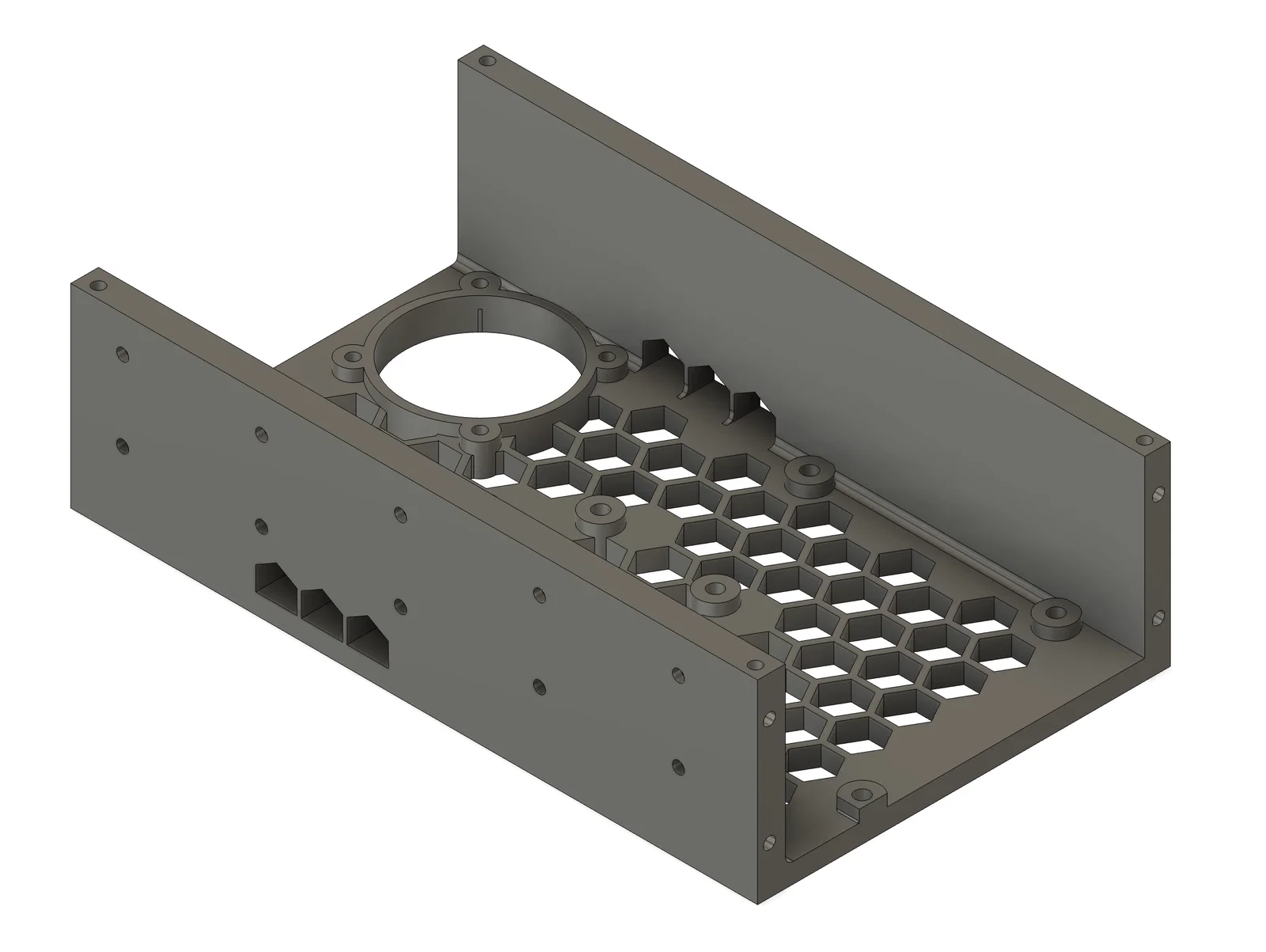

Vỏ hộp bo mạch chủ cho dòng máy in Ender 3, có thể gắn vừa bo mạch chủ zin hoặc bo BTT SKR Mini E3 V3, cùng với 2 bộ hạ áp (Buck Converters LM2596S). Mục tiêu chính của thiết kế này là để in cho dễ và đảm bảo họa tiết tổ ong trông thật đẹp mắt, đó là lý do tại sao nó được chia làm 3 phần để in. Tất cả các họa tiết tổ ong đều được căn chỉnh theo mặt in. Phần mặt trước và mặt trên đều được in úp mặt ngoài xuống, nên nếu anh em dùng tấm PEI thì bề mặt sẽ rất đẹp. CẢNH BÁO: Nếu anh em có dùng ray trượt (linear rails), anh em sẽ phải dùng nam châm cho nắp bên phải, nếu không sẽ bị che mất con ốc ở phía trên. Nếu không dùng ray trượt thì anh em cứ bắt ốc bình thường không vấn đề gì. Hướng dẫn lắp ráp: Mặt trước cố định bằng 4 ốc M2 10mm. Các bộ hạ áp (buck converters) cố định bằng 2 ốc M2 5mm mỗi cái. Quạt tản nhiệt cố định bằng 4 ốc M2 20mm. Cạnh trái có thể gắn vào rãnh V-Slot bằng 4 đai ốc M3 và 4 ốc M3 10mm. * Đối với bo mạch chủ, mình dùng 5 ốc cấy nhiệt (heat inserts) M3 4mm.
