Ống dẫn quạt 120/140mm tùy chỉnh qua lỗ đi dây trên bàn

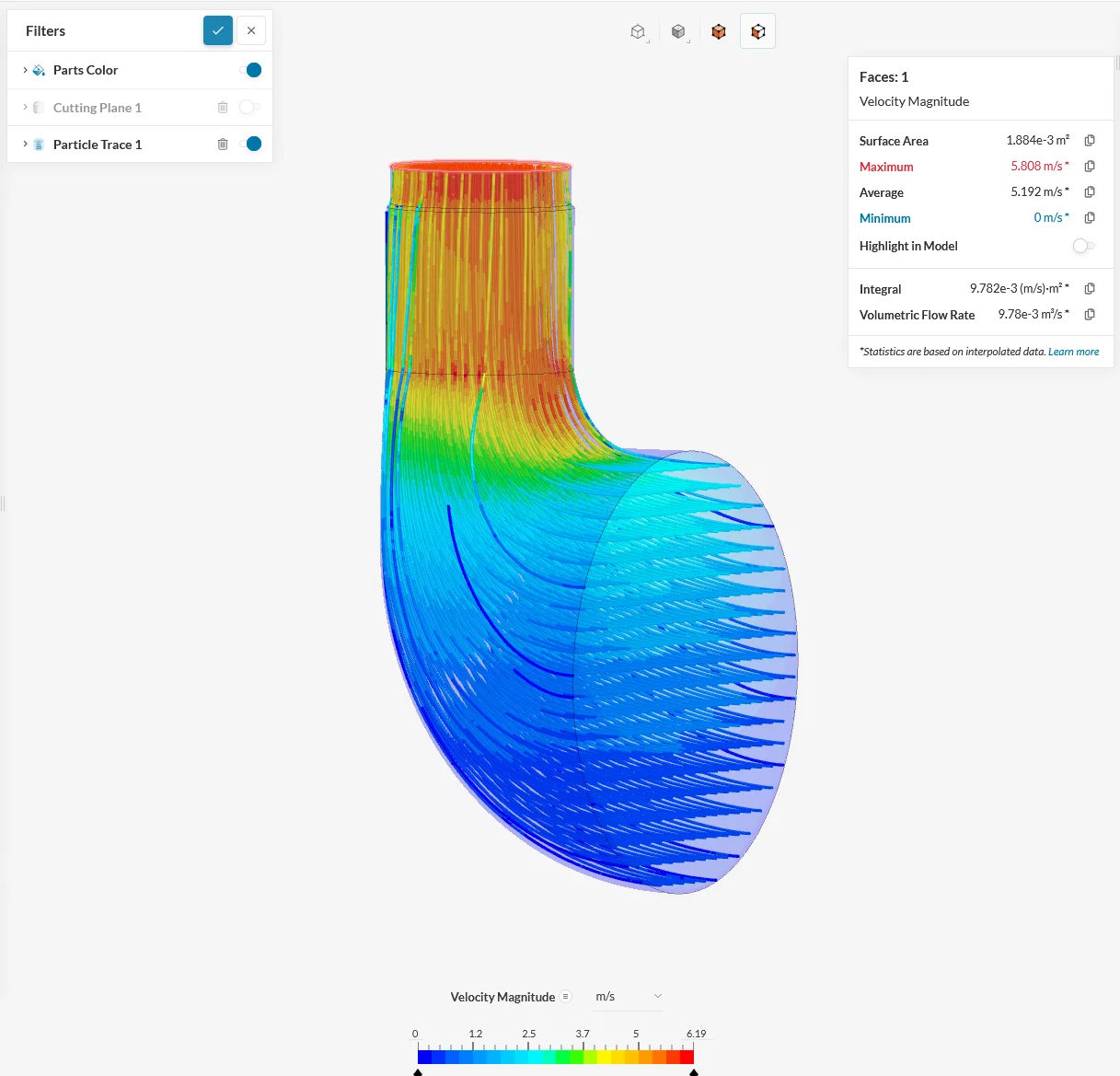

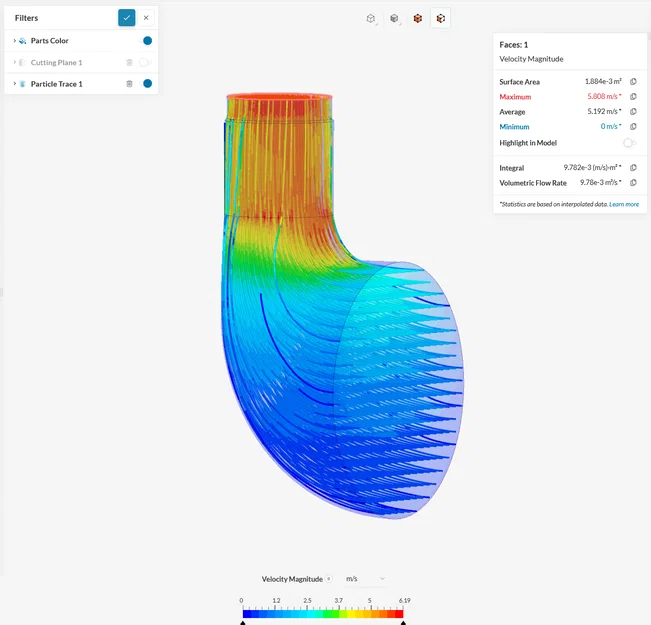

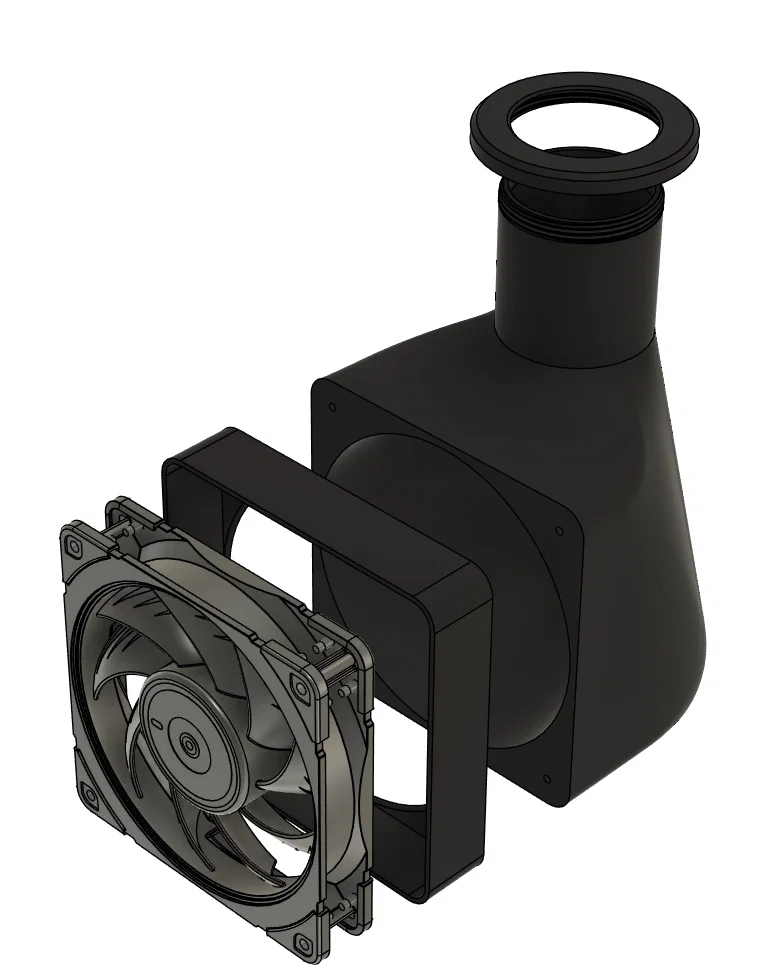

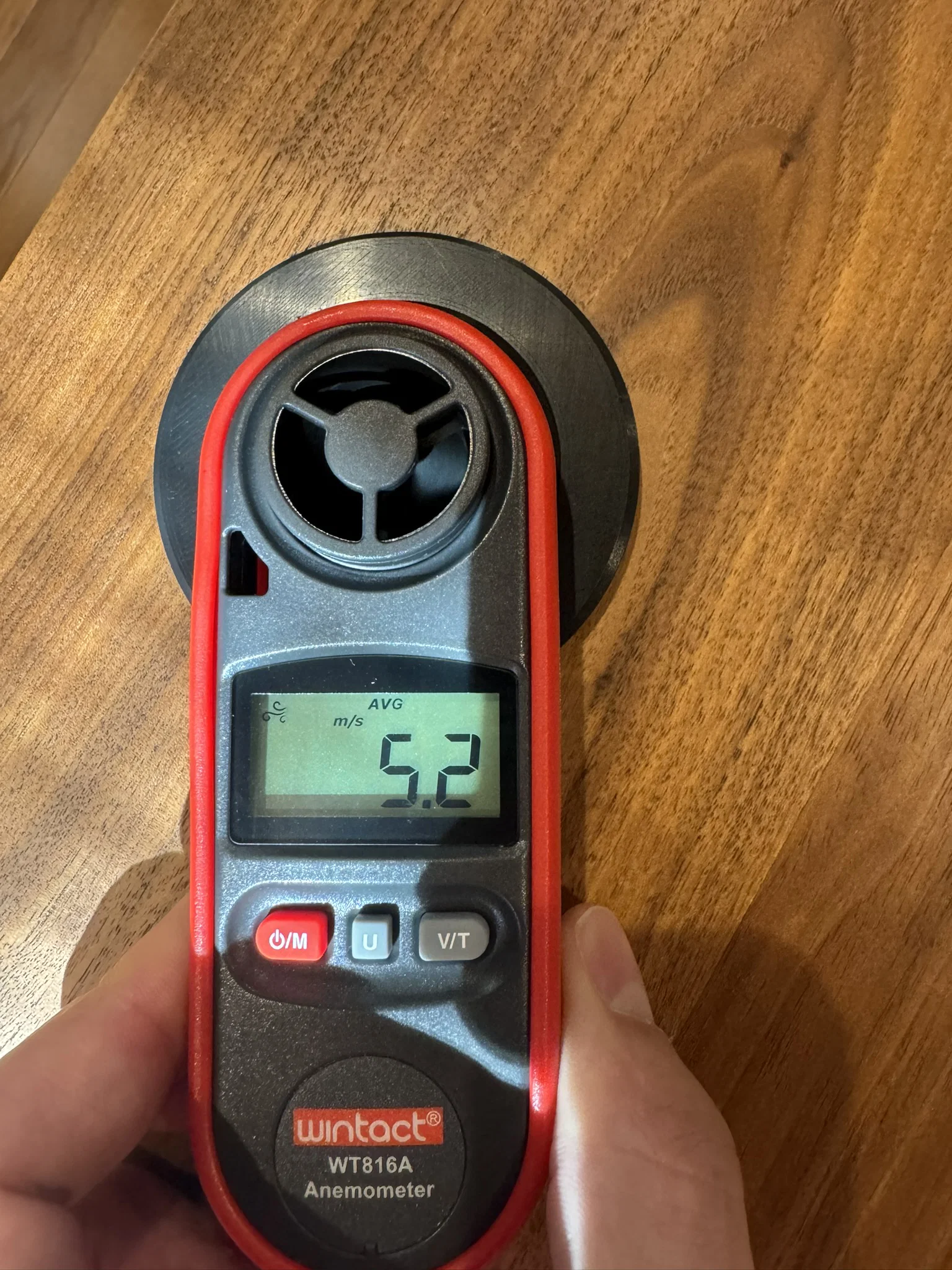

Đây là mẫu ống dẫn quạt giúp giải quyết vấn đề tích tụ nhiệt của máy tính khi để dưới bàn hoặc trong các ngăn tủ đóng kín. Ống dẫn được treo vào lỗ đi dây (grommet) có sẵn trên hầu hết các mặt bàn thông qua một vòng ren. Thiết kế này hoàn toàn mang tính tham số (parametric) và được điều khiển bởi năm thông số tùy chỉnh: 1. Fan_Diameter - Đường kính danh nghĩa của quạt - Hỗ trợ loại 120mm và 140mm. Có thể dùng kích thước khác nhưng cần điều chỉnh lại lỗ bắt vít. 2. FanWidth - Độ dày của quạt. Thông thường là 25mm nhưng đôi khi là 30mm. 3. Grommet_ID - Đường kính trong tối thiểu của lỗ đi dây trên bàn. Thông số này quyết định đường kính ngoài của ống thoát và kích thước vòng ren. 4. OutletTube_Depth - Độ sâu của ống dẫn tính từ mặt quạt. Bạn có thể điều chỉnh nhưng nếu để quá ngắn so với mặc định, mô hình có thể không hoạt động tốt. Hãy cứ thử nghiệm, nếu lỗi thì dùng lệnh "Undo" là được. 5. Desk_Thickness - Độ dày tối đa của mặt bàn tại vị trí lỗ đi dây. * Hãy nhập độ dày thực tế để có ống thoát ngắn nhất, hoặc tăng thông số này để kéo dài ống thoát. Có một lỗi nhỏ là khi bạn đã tăng Fan_Diameter lên 140mm, bạn không thể quay lại 120mm mà không làm hỏng mô hình. Nếu gặp trường hợp này, chỉ cần "Undo" hoặc mở lại tệp mặc định. Mình đã in thử các vòng ren trên máy P1P và chúng hoạt động rất tốt với lỗ grommet 2-inch tiêu chuẩn. Các ren này được thiết kế thủ công chứ không dùng công cụ tạo ren của Fusion, nên rất linh hoạt. Dùng adaptive layer height (chiều cao lớp in thích ứng) sẽ giúp ren in ra đẹp hơn, dù không bắt buộc. Mình đã tối ưu thiết kế qua mô phỏng CFD bằng biểu đồ áp suất/lưu lượng của quạt T30 và Noctua A12x25. Với lỗ grommet 2-inch và quạt Phantek T30 120mm, lưu lượng đạt khoảng ~21 CFM ở vận tốc thoát 5.2 m/s. Đo thực tế trên dàn máy của mình cho kết quả tương đương, chứng tỏ mô hình khá chính xác. Nếu dùng quạt Noctua A12x25, bạn sẽ giảm khoảng 18% lưu lượng (~18 CFM). Hướng dẫn tùy chỉnh thông số: 1. Vào bảng Modify chọn "Change Parameters". 2. Điều chỉnh 5 thông số "yêu thích" để thay đổi thiết kế theo nhu cầu. 3. Lưu dưới dạng Mesh cho các phần Duct, Shroud và Grommet. Gợi ý cài đặt in ấn: In phần Duct với chế độ "tree hybrid supports" chỉ trên bàn in, lưu ý đánh dấu các phần ren để không cần hỗ trợ (no support). Dùng adaptive layer height sẽ cho kết quả tốt hơn. Phần Shroud nên được in với mặt phẳng hướng xuống dưới. Phần Grommet nên được in với mặt trên hướng xuống bàn in để có bề mặt đẹp nhất và giảm thiểu phần nhô ra (overhang). Khuyến khích dùng adaptive layer height để các vòng ren in ra được sắc nét hơn.
