Vỏ hộp OpenDTU / AhojDTU (Dùng cho Inverter Hoymiles)

Đây là vỏ bảo vệ cho OpenDTU / AhojDTU được thiết kế gồm 3 phần. Sản phẩm này giúp bạn đọc dữ liệu từ biến tần (inverter) Hoymiles của mình, ví dụ như dùng cho hệ thống điện mặt trời ban công.

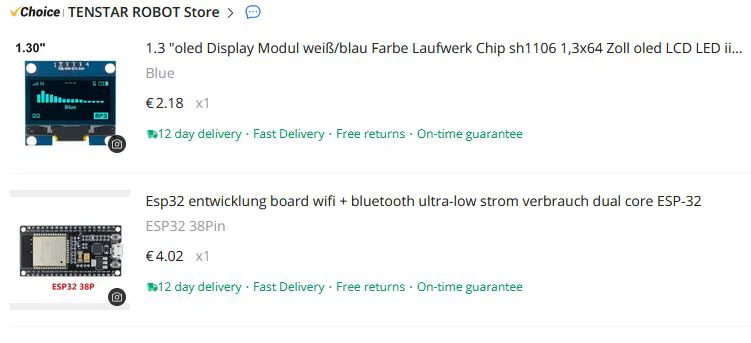

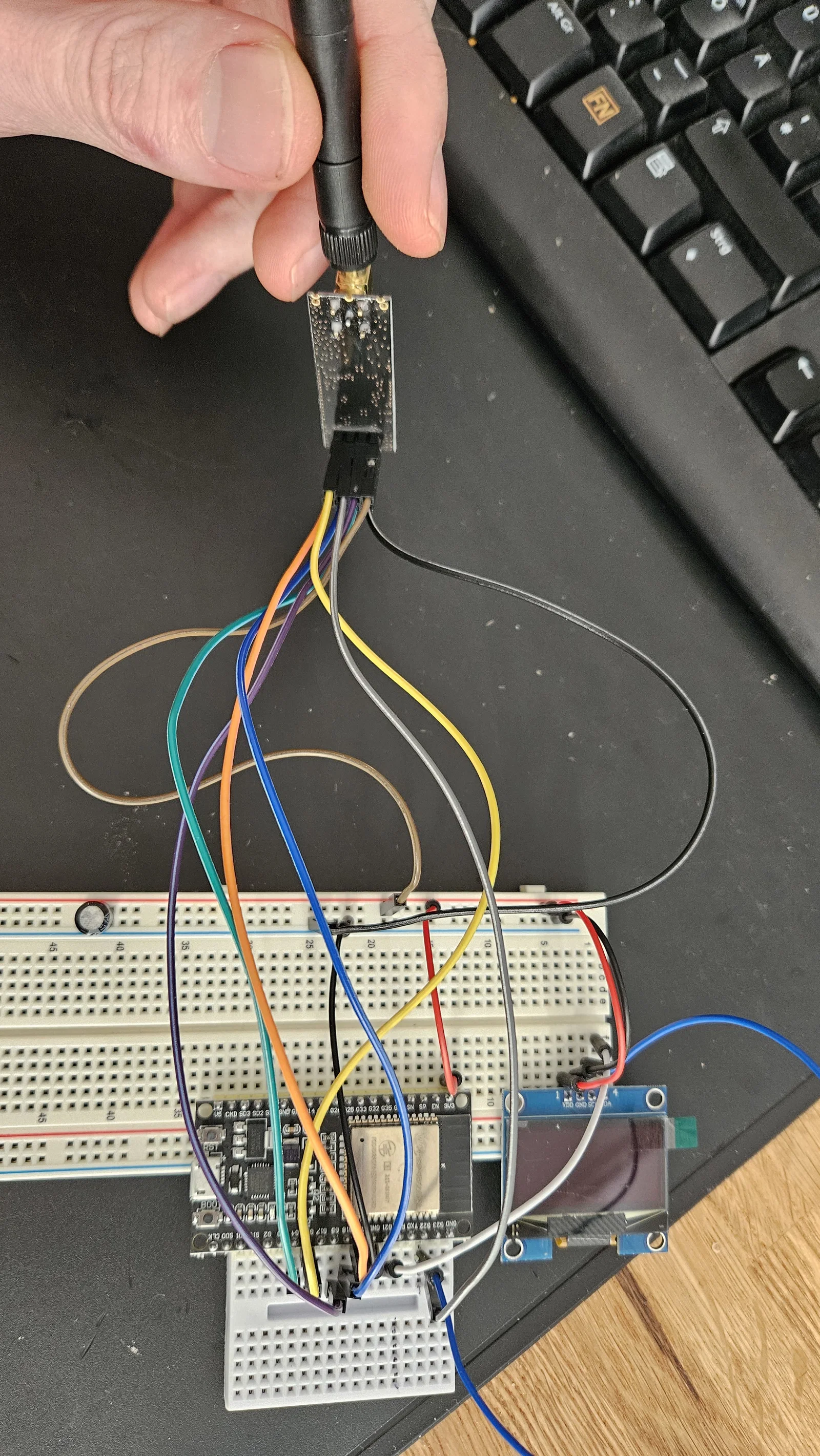

Để biết cách đặt mua các linh kiện điện tử phù hợp, bạn hãy xem qua các hình ảnh đính kèm. Mình đã đặt mua tất cả trên Aliexpress.

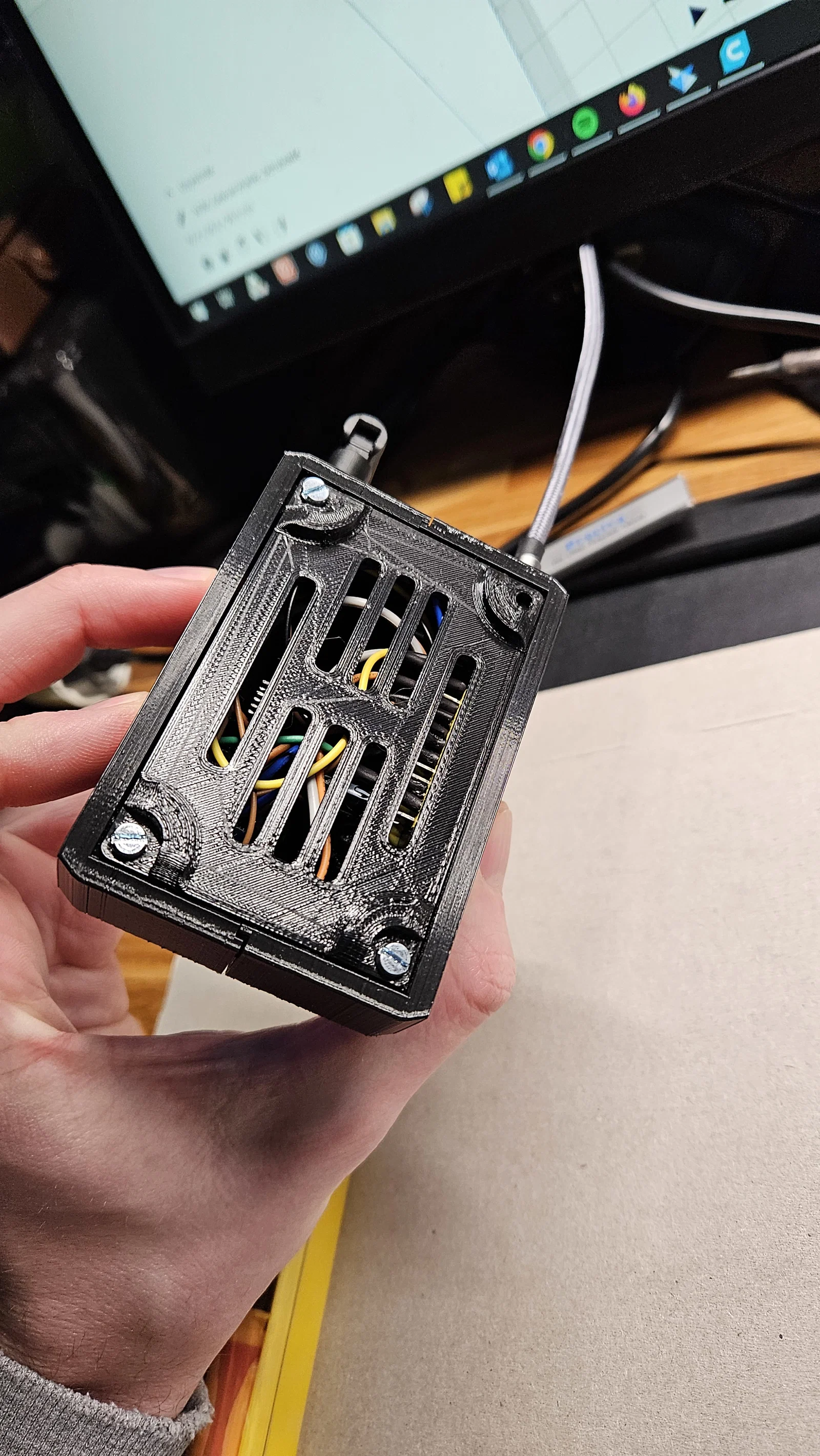

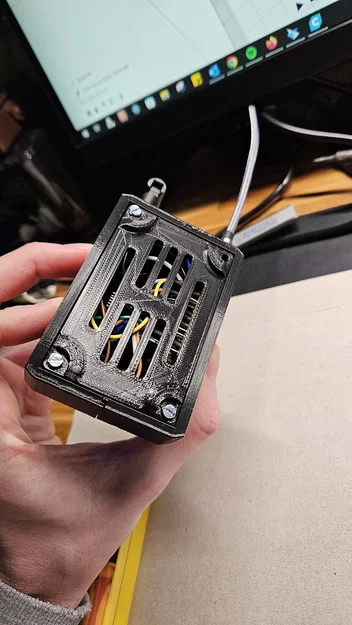

• Mình lắp ráp các phần vỏ bằng cách sử dụng ốc cấy (metal inserts) M3 và ốc vít tương ứng (M3x10). (Riêng tấm đế chỉ dùng 3 ốc vì nếu dùng 4 ốc sẽ bị cấn vào vị trí lắp đặt của bo mạch ESP32).

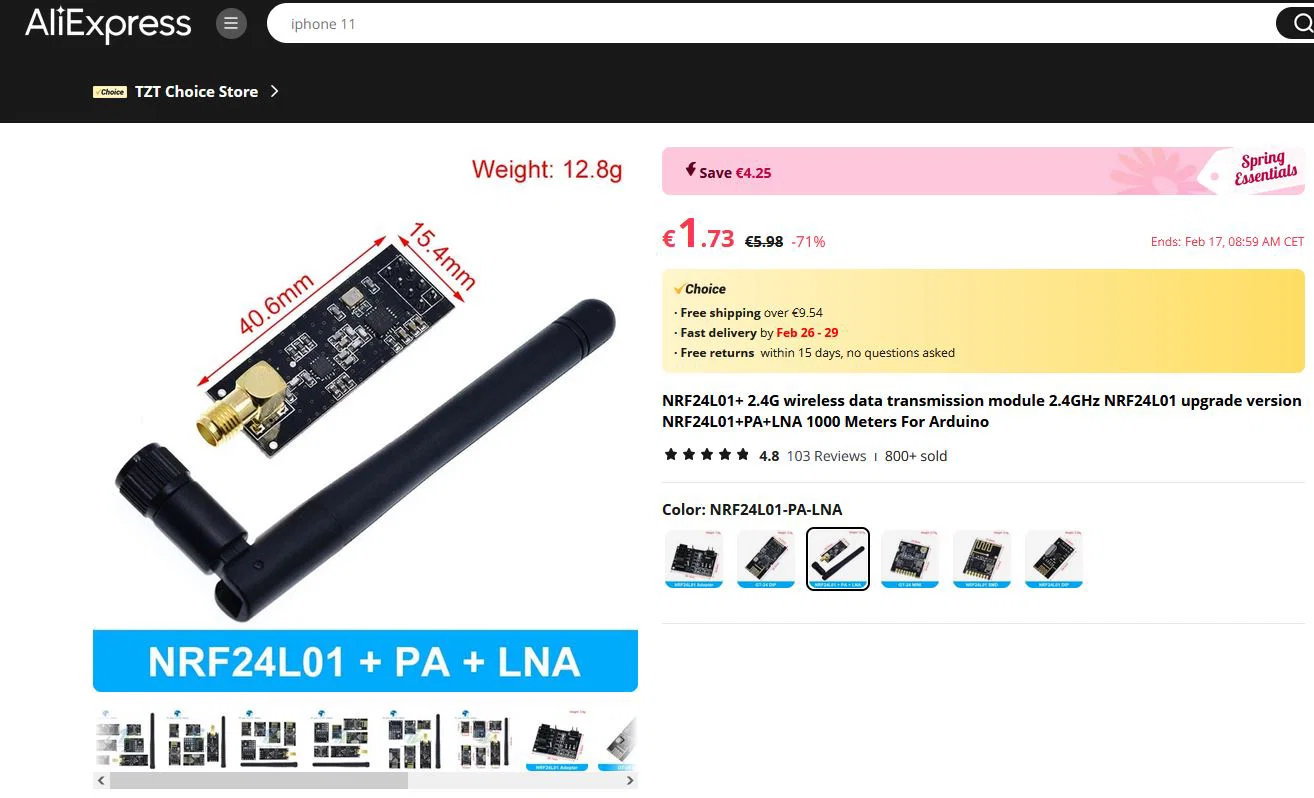

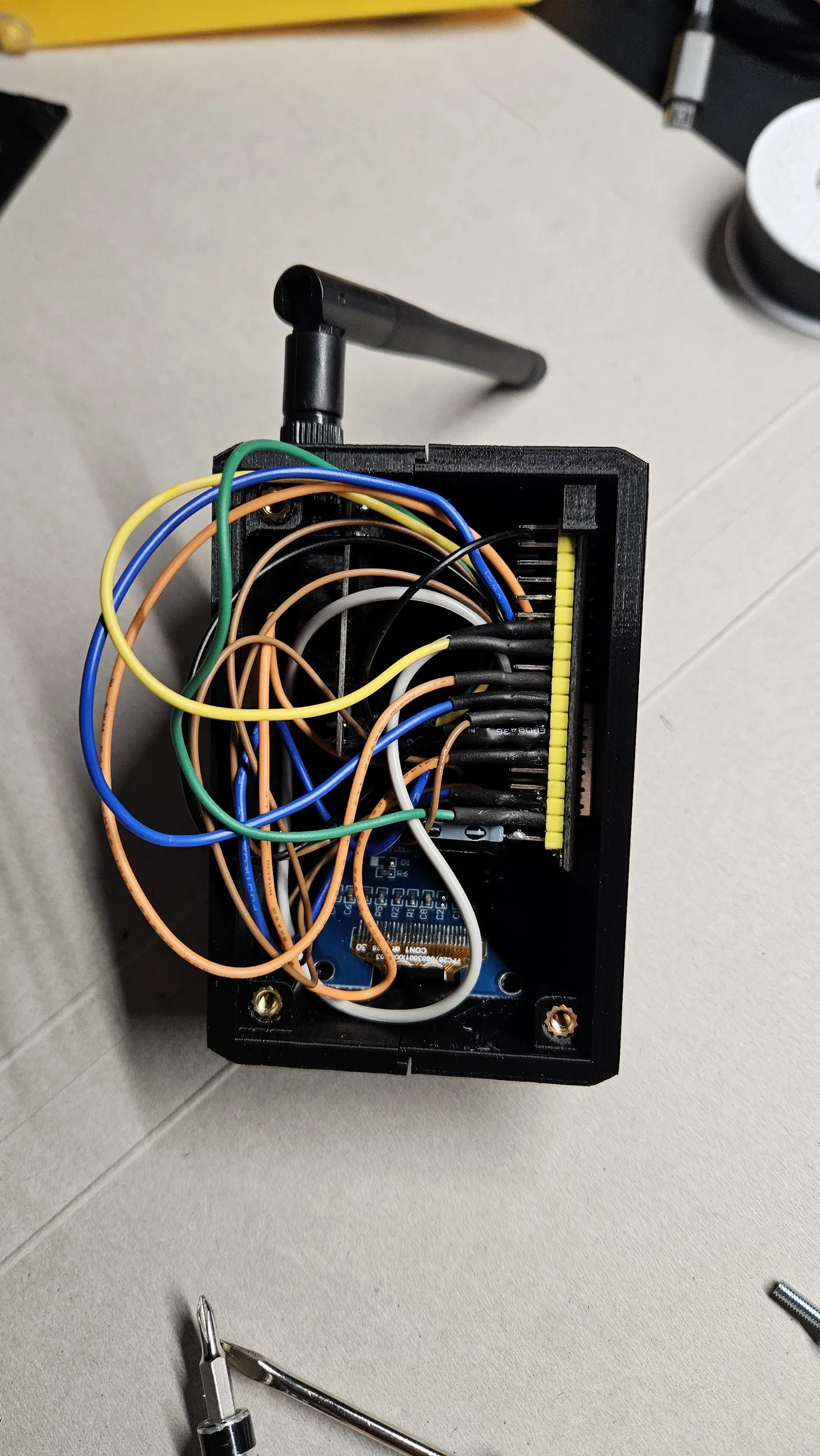

• Module NRF24 được cố định nhờ chính phần ăng-ten của nó mà không cần thêm ốc vít.
• Bo mạch ESP32 cần một vài ốc nhựa nhỏ mà mình tận dụng từ một chiếc điều khiển cũ.
• Màn hình được gắn bằng ốc cấy M2.5 và ốc vít tương ứng (tận dụng từ đồ điện tử cũ).
• Do chỉ sử dụng một phần của màn hình nên mình đã dán thêm băng dính đen ở phần dưới để nhìn thẩm mỹ hơn.

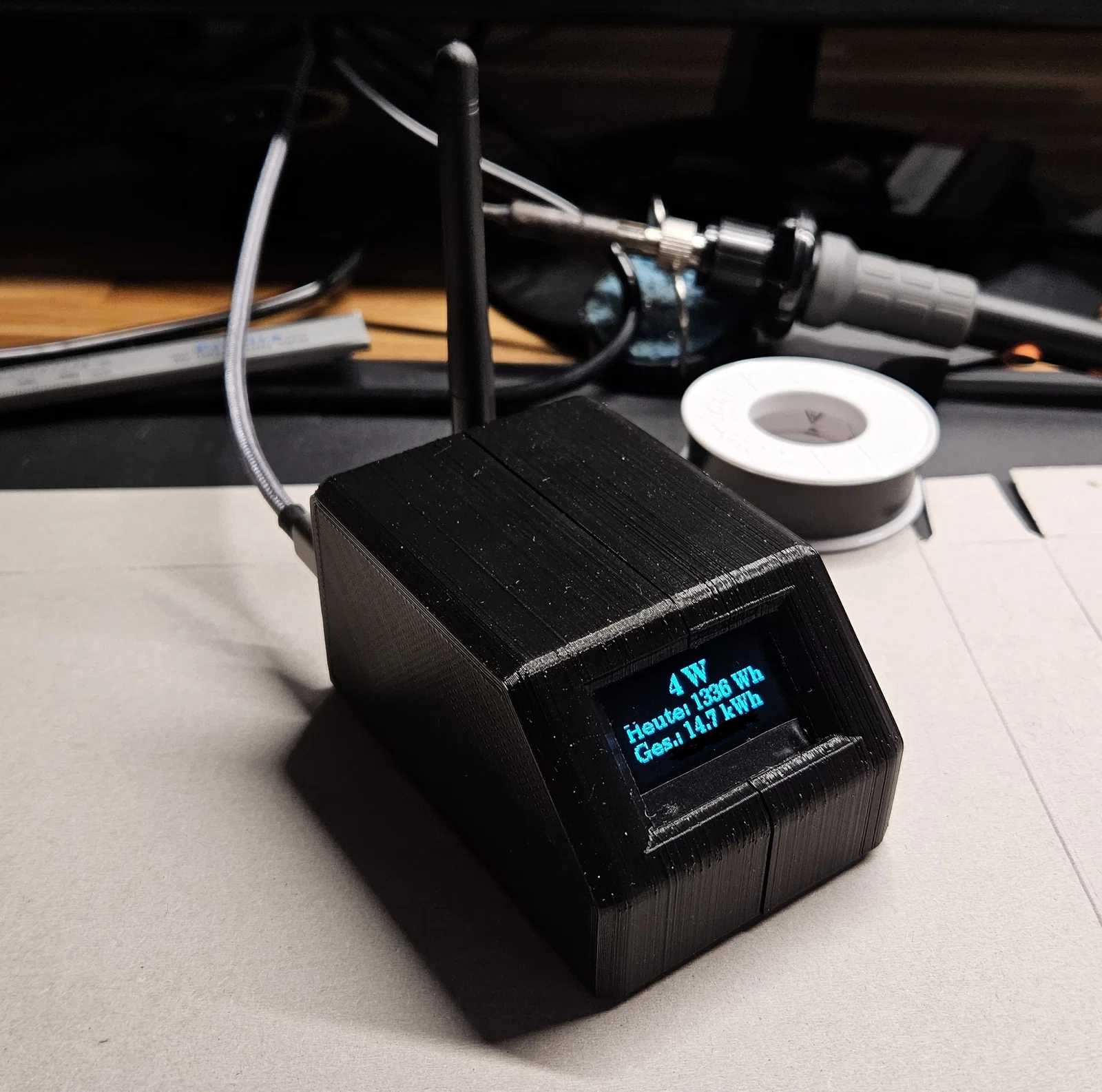

Vỏ hộp được thiết kế có khe hở giữa hai phần để tạo đường viền đổ bóng trông đẹp mắt hơn.

Để xem tài liệu hướng dẫn (có thể dùng cả hai biến thể, mình thì mình dùng OpenDTU):

• AhojDTU: https://ahoydtu.de/
• OpenDTU: https://github.com/tbnobody/OpenDTU
