Hộp Chống Ẩm Cho Sợi Nhựa (Filament Dry Box)

Cũng giống như bao người khác từng thiết kế hộp chống ẩm (dry box), mình làm cái này dựa trên những vật liệu mình có sẵn lúc bấy giờ. Nó dùng một hộp nhựa kín hơi Sterilite loại 20 quart và một vài khớp nối nhanh cho ống PTFE có ren M10.

Cho mình nói trước là trang Thingiverse chán thật đấy, lần đầu mình viết hướng dẫn này, giao diện chỉnh sửa báo lỗi hết hạn token và làm bay sạch dữ liệu mình đã nhập. Thiết kế web phản hồi kiểu gì thế không biết. Đây là lý do hướng dẫn này có thể hơi ngắn gọn hơn bình thường. Ngoài ra, không hiểu sao nó lại không cho sắp xếp lại các phần trên trang, nên bạn nhớ xem Danh sách vật liệu ở phía dưới trước nhé.

Thông số in

Hãng máy in:

Prusa

Máy in:

Prusa Clone

Độ phân giải:

0.2

Độ dày (Infill):

8% - 20%

Vật liệu

Cần thiết:

• 1x Hộp nhựa Sterilite 20 quart (Target $6.99) http://bit.ly/sterilite-20qt
• 1x Thanh ren 1' 5/16" (Home Depot $1.17) https://j.mp/HomeDepot-ThreadedRod
• Khớp nối nhanh ống PTFE (Amazon $6.99) http://amzn.to/2GavGNk
• Miếng dán hai mặt Glue Dots (Amazon $2.99 - $8.99) http://amzn.to/2Dvs3A4

Các link Amazon là link tiếp thị. Các món khác thì không, nhưng quan trọng nhất là đừng chi quá $18.14 cho dự án này. Chỉ cân nhắc các món tùy chọn nếu bạn đã có sẵn hoặc cần dùng cho mục đích khác.

Tùy chọn:

• Một đoạn ống PTFE 4mm (Amazon $7.75) http://amzn.to/2DGThXK
• Hạt hút ẩm Silica Gel (Amazon $12.99) http://amzn.to/2Gc6rdF

Sau khi in

Lắp ráp:

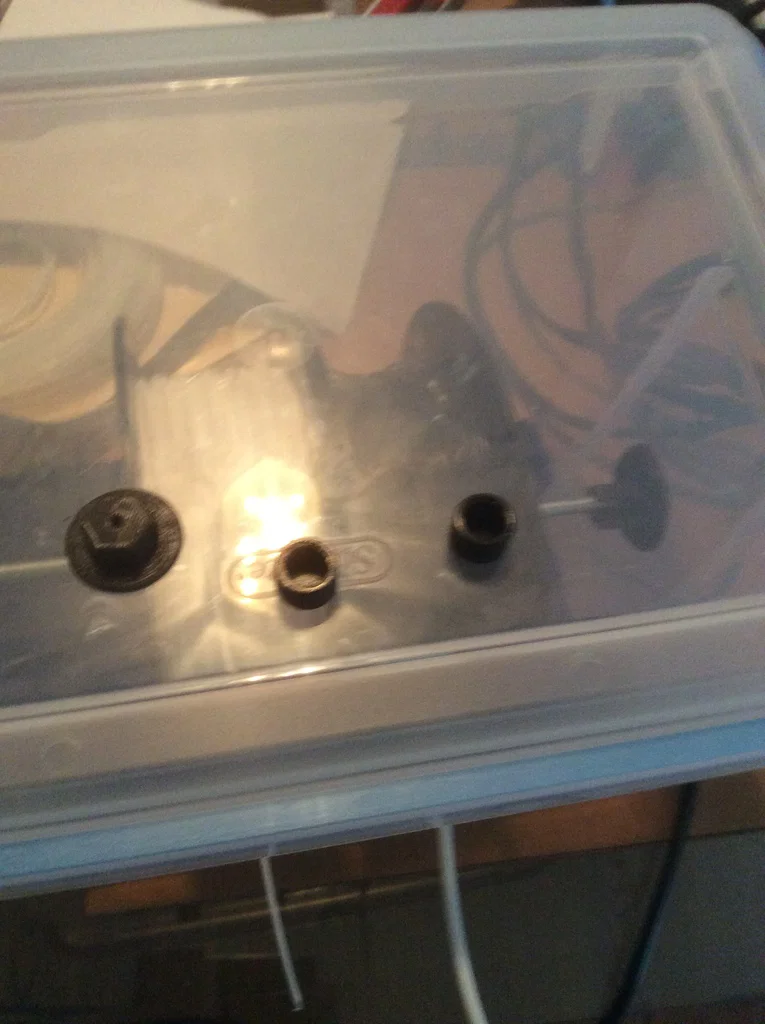

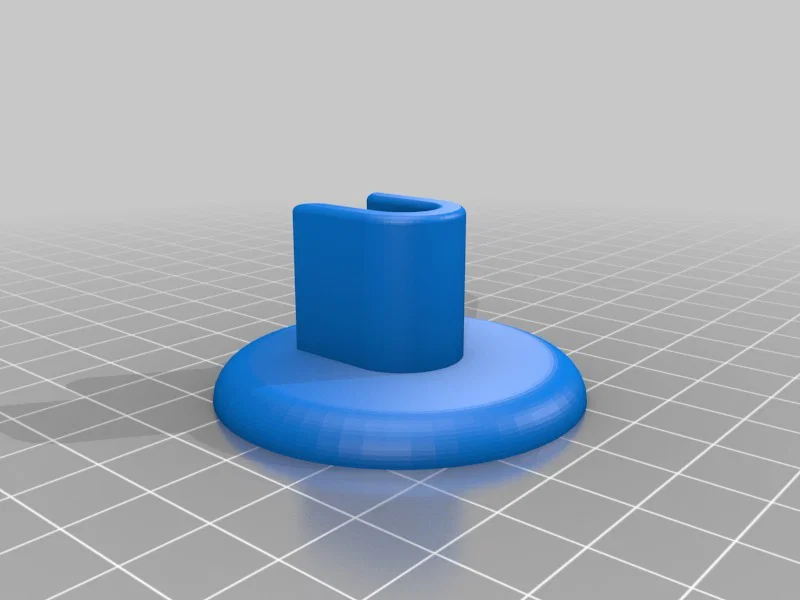

Đầu tiên, đánh dấu vị trí cho các giá đỡ thanh ren. Dung sai được thiết kế vừa khít để bạn có thể ấn thanh ren và giá đỡ vào đúng vị trí, giữ nguyên ở đó (không chịu lực) đủ lâu để bạn đánh dấu bằng bút xóa bảng trên thành trong của hộp Sterilite. Nếu chọn phiên bản giá đỡ bắt vít, hãy đánh dấu và đục lỗ cho 4 con ốc cần thiết. Dùng thước thẳng, đánh dấu 4 điểm cách đều nhau (hoặc bao nhiêu đường ra tùy bạn) dọc theo cạnh dưới của phần nhựa nhô ra ở mặt dài của hộp. Khoan lỗ 9mm tại mỗi điểm, vặn khớp nối PTFE vào hết cỡ, sau đó vặn ngược lại cho đến khi ren hơi nhô ra khỏi thành trong của hộp.

Nếu dùng giá đỡ bắt vít, hãy tìm ốc vừa vặn rồi siết vào, hoặc nếu dùng băng dính hai mặt, hãy cắt miếng dán cho vừa vặn.

Cắt các miếng dán hai mặt cho vừa với từng vị trí đầu ra, chú ý khoét lỗ ở giữa để băng dính không cản trở đường đi của sợi nhựa hay ren của khớp nối - các miếng này sẽ có hình cái bánh donut. Bóc lớp bảo vệ và dán lên linh kiện. Sau đó bóc lớp còn lại, ép chặt linh kiện vào thành trong của hộp nhựa tại vị trí đã đánh dấu. Lưu ý với giá đỡ, phần đỡ hình chữ U phải hướng lên trên.

Sử dụng hai cờ lê điều chỉnh, một cái giữ phần khớp nối nhựa (để tránh làm bong băng dính), cái còn lại vặn khớp nối PTFE từ bên ngoài hộp vào cho đến khi nó khớp chặt với bộ phận bên trong. Lặp lại cho các cặp khớp nối còn lại.

Cài đặt:

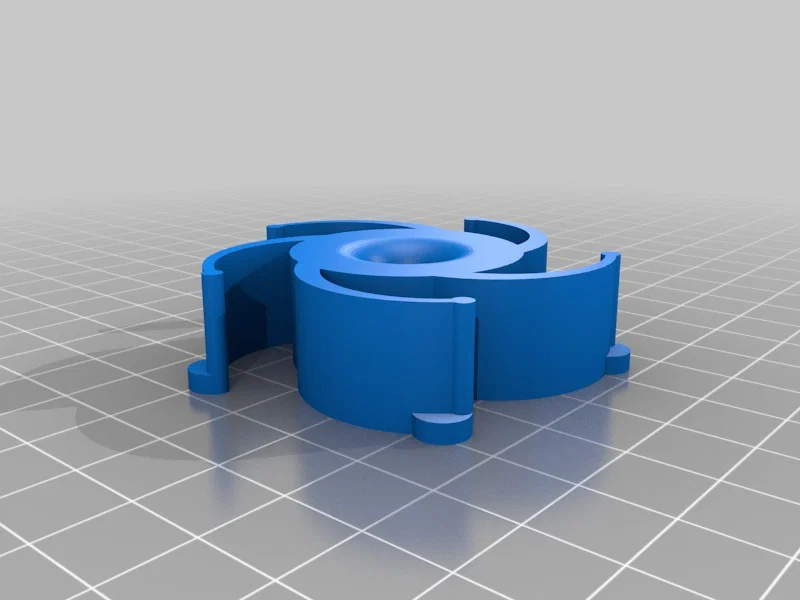

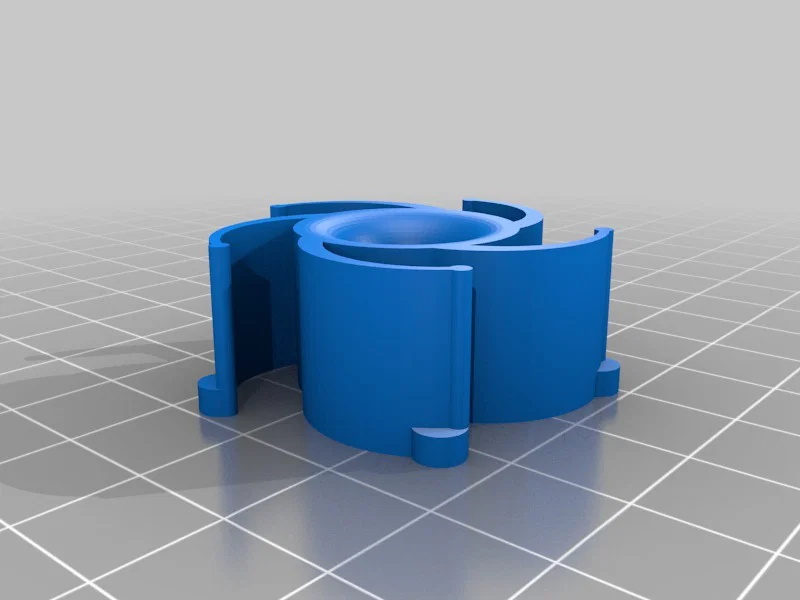

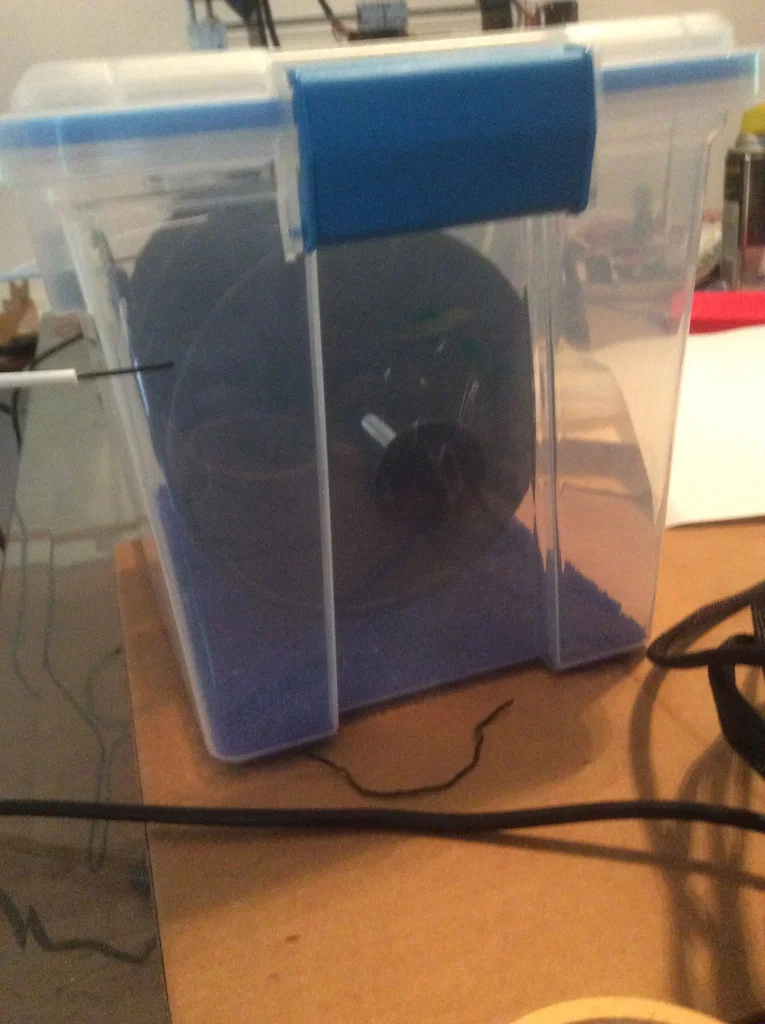

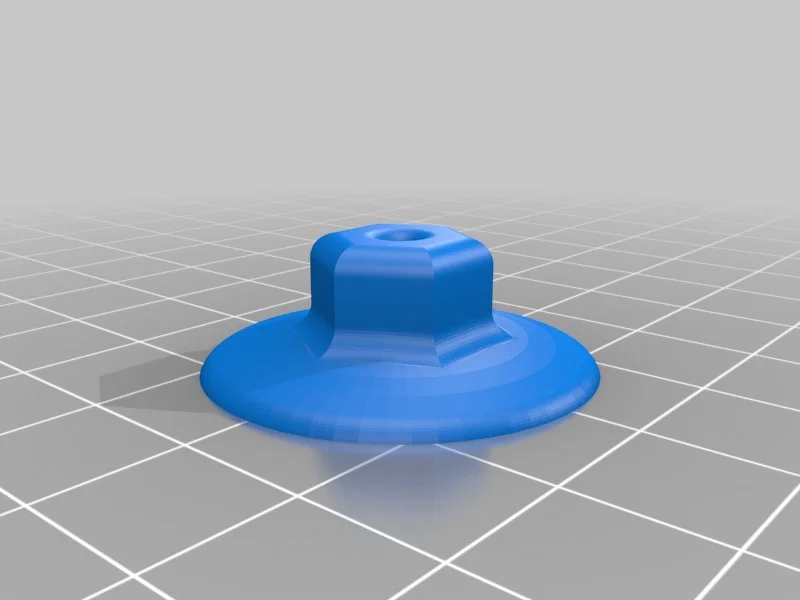

Lắp các miếng đệm trục đã in vào hai bên tâm cuộn nhựa. Luồn thanh ren qua tâm miếng đệm, đảm bảo sợi nhựa được xả từ phía trên thay vì phía dưới, sau đó đặt thanh ren cùng các cuộn nhựa vào giá đỡ trong hộp.

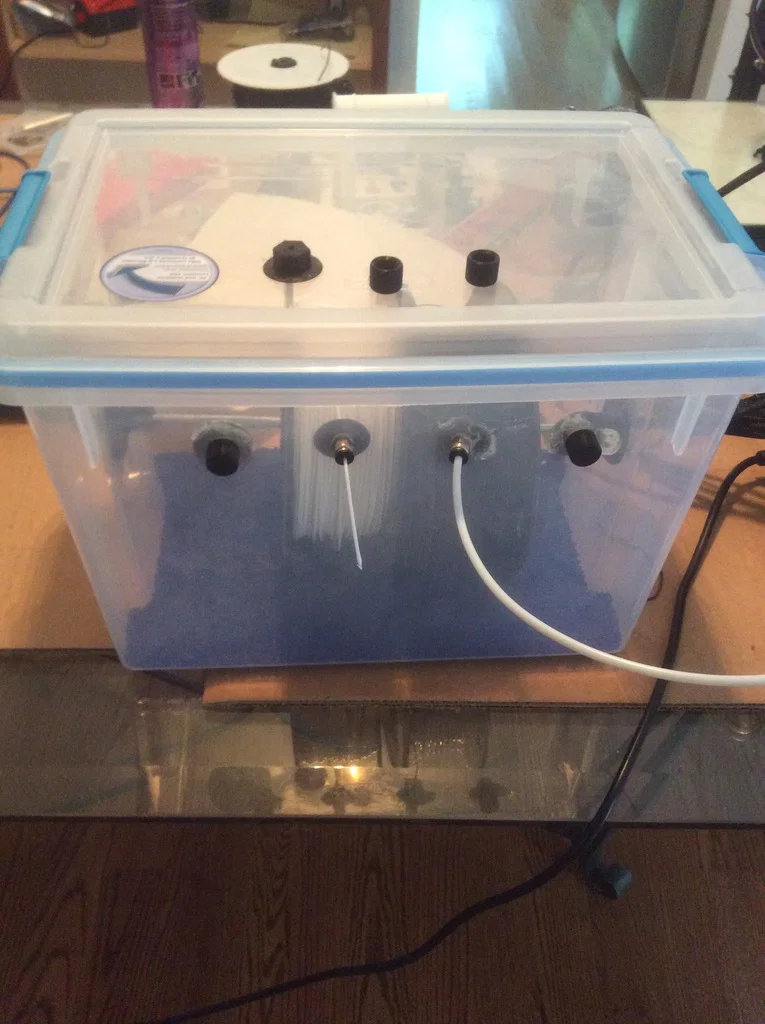

Giờ bạn có vài lựa chọn: lắp ống PTFE vào khớp nối, rồi luồn sợi nhựa từ trong hộp ra; hoặc chạy sợi nhựa trực tiếp qua khớp nối không cần ống; hoặc dùng nắp in sẵn để đậy kín hộp khi chưa cần dùng đến.

Đặt gói hút ẩm bạn chọn vào đáy hộp, rồi đóng nắp là xong.

Bước tiếp theo

Đựng hạt hút ẩm

Có nhiều loại hộp đựng hạt hút ẩm thay vì đổ trực tiếp xuống đáy. Vấn đề là nếu không vừa vặn và cố định chắc chắn, chúng có thể vướng vào cuộn nhựa. Hiện tại mình chỉ đổ khoảng một phần tư pound hạt hút ẩm xuống đáy hộp, dưới thấp hơn cuộn nhựa lớn nhất, nhưng sau này có thể mình sẽ thiết kế giải pháp hay hơn.

Dẫn sợi nhựa kiểu Bowden

Bạn có thể quản lý đường dẫn sợi nhựa trực tiếp từ hộp đến máy in. Để làm điều này, hãy gắn một kẹp sợi nhựa cỡ 4mm gần máy đùn. Tùy chọn thêm, dùng kẹp có thể chứa khớp nối PTFE sẽ giúp tháo lắp nhanh hơn khi bạn đổi loại nhựa hoặc đổi máy in.

Lịch sử phiên bản và Cập nhật

Phiên bản 1.01

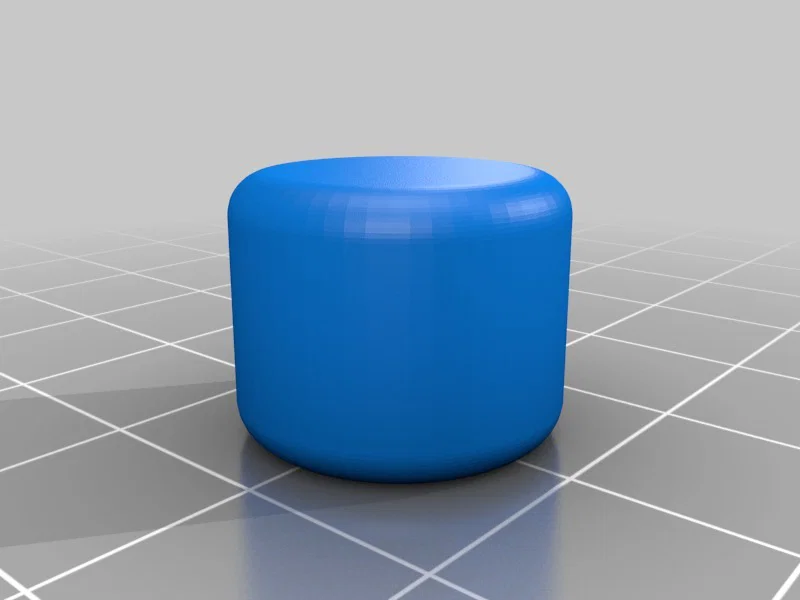

Dung sai của miếng đệm trục trước đây quá tham vọng. Bản mới đã được tải lên với tâm lỗ 9mm và có bo tròn (fillet). Nếu bản bạn tải không có bo tròn, hãy tải lại bản mới để lắp vào thanh ren 5/16" với độ ma sát ít hơn, in nhanh hơn và tốn ít vật liệu hơn.

Phiên bản 1.02

Thêm mô hình giá đỡ thanh ren có lỗ bắt vít cho ai thích kiểu này. Dùng vít sẽ chịu lực tốt hơn nhưng lại cần đục thêm lỗ trên hộp, làm giảm độ kín hơi một chút, dù thực tế ảnh hưởng này không đáng kể nếu đầu vít được làm kín ở mặt ngoài.
